stehen die Abmessungen schon irgendwo? wirken größer als ich dachte .. kann aber täuschen

Ja, sind größer als erwartet...  Das wird schwer mit auf dem Schreibtisch. Wir suchen schon nach alternativ Lösungen.  30cm Hoch  18cm Breit 16cm Tief
Geht noch, aber Julians Schreibtisch ist jetzt kleiner geworden damit er mehr Platz im Zimmer hat.

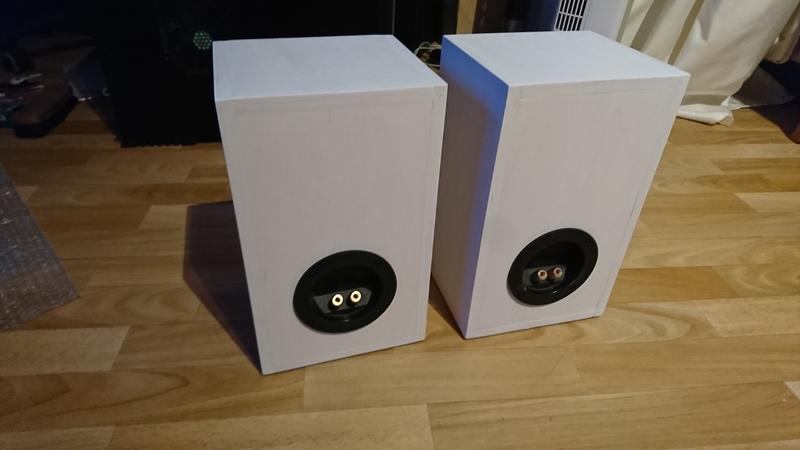

Noch ohne Verkabelung, Weiche, Dämmung.

Ein wenig unscharf hier im Halbdunkel...



Aber es geht auch hier weiter. Das Chassis verdrahtet und die Kabel durch das Bassreflexrohr nach außen geführt.

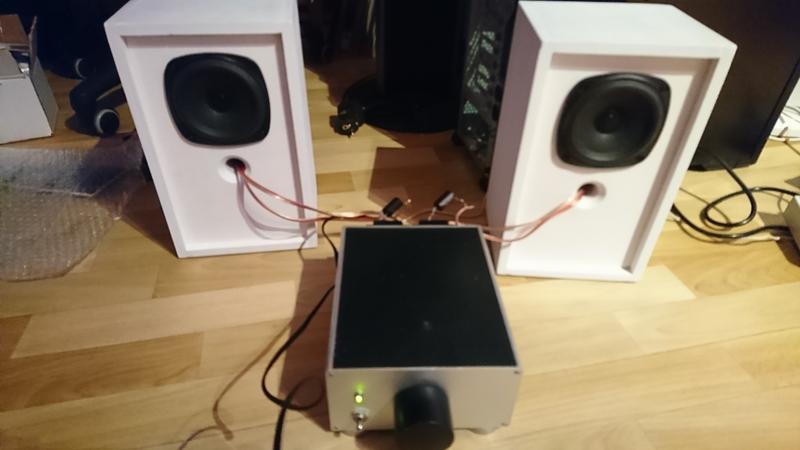

Vorbereitung für unser Messen und Entwickeln bei Thomas. Aus Neugier aber mal angeschlossen als Weiche nur ein 4,7uF Elko zum Schutz des HT.
Als Amp dient hier mein Selbstbau 2 x 10 Watt TDA was weiß ich Monster Amp. HighEnd pur, sag ich Euch Aber er rockt und zum Testen und Basteln ideal.
Aber als die ersten Klänge von meinem Handy als Quelle aus den PC Tröten kamen war ich schlichtweg baff, das habe ich nicht erwartet.
Die können richtig Bass und auch schön tief runter. Der Klang ist jetzt schon richtig gut und das noch ohne richtige Weiche und Feintuning.
Da bin ich wirklich sehr gespannt was da noch bei rumkommt. Aber wieder Thomas, nimm mal die Chassis, die sind günstig aber taugen was. Bau dazu mal ca. 5L Bassreflex Gehäuse 3cm Rohrdurchmesser und 12cm lang. Dann sehen wir und optimieren. Und es geht schon jetzt mehr als in die richtige Richtung.



Dirk

Was nehmt ihr für Kabel innen im Gehäuse zwischen der Frequenzweiche und Chassis. Spezielle Litzenleitungen oder ganz normale Boxenkabel. Einzeln verlegt oder verdrillt. Und welchen Druchmesser, reichen da 1mm² oder besser 1,5 - 2,5mm²

Ich nehme da ganz normales Boxenkabel, also was gerade greifbar ist, das geht von 0,75 bis Max. 1,5qmm

Die Leitung ist ja relativ kurz, demzufolge auch der widerstand gering.

Ganz normale Boxenkabel, aber nicht zu dick, die wollen ja an das Chassis gelötet werden. 1mm2 reichen hier völlig. Ich bin aber auch kein Kabeljunkie.

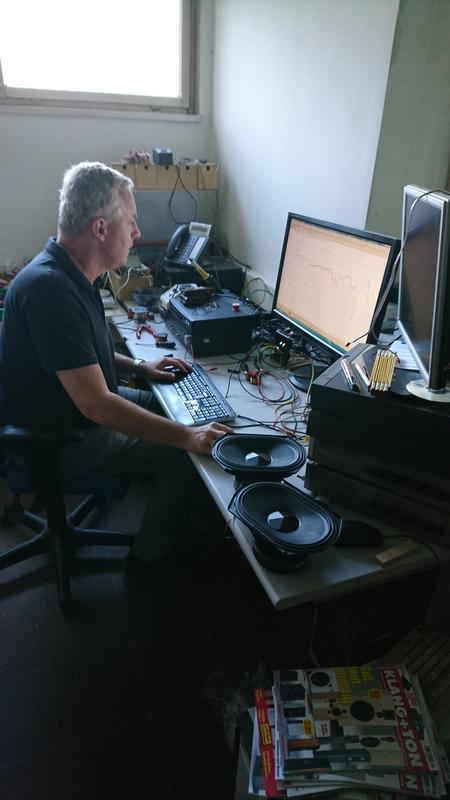

Heute ging es dann weiter. Messlabor Klang & Ton und Thomas an den Reglern. Ziel den Boxen Manieren beizubringen... Das ist uns dann am Ende auch ganz gut gelungen. So gut jedenfalls das die in das Heft kommen. Günstige leicht zu bauen und richtig gut klingende kleine Lautsprecher. Ideal für PC, TV usw. Ich werde jetzt noch die Lautsprecher fertigstellen Frequenzweiche usw. CT irgendwas wirds wohl werden...

Ein paar Bilder von heute dürfen auch nicht fehlen:








Gruß
Dirk

Danke für die Bilder. Freue mich schon auf den Artikel.

wird die Schweinsnase auch übernommen?

VG
Sascha

Ja klar, aber nur die interne...

Sind die nicht viel zu groß für den Schreibtisch?

papperlapapp

Ja doch, sind sie etwas, jedenfalls für Julians neuen kleineren Schreibtisch. Aber wir sind ja flexibel...
Als PC Lautsprecher haben wir jetzt JBL Control One an die Wand gehangen und die Selbstbau Lautsprecher kommen nun an den Flach TV. Da ist unter dem TV ein Ikea Lack Regal und da passt es genau.
Hat man aber einen normalen bis grossen Schreibtisch kann ich mir die Lautsprecher gut vorstellen. Subwoofer braucht man jedenfalls nicht.

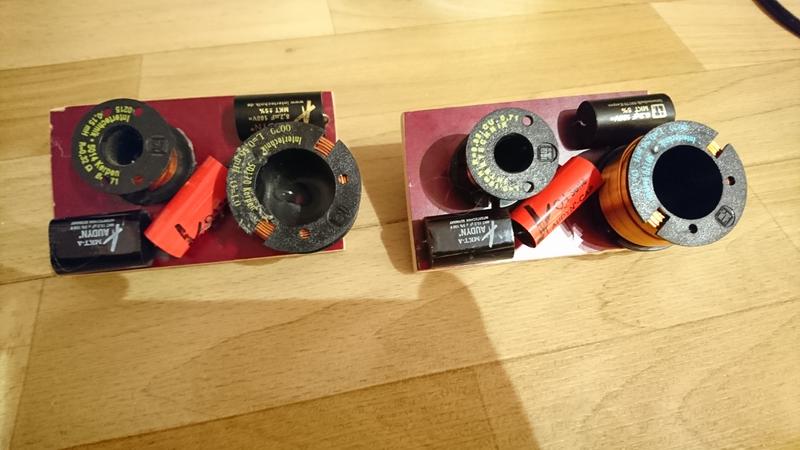

Weichenbau, klein müssen sie sein sonst wird es eng durch den Chassisausschnitt.

Schöne kleine Speaker, bin auf die Messungen gespannt.


Hm, stehen da im Hintergrund IMF TLS 50? Die Messungen dazu würden mich auch sehr interessieren.
Vielleicht können die hier gezeigt werden?

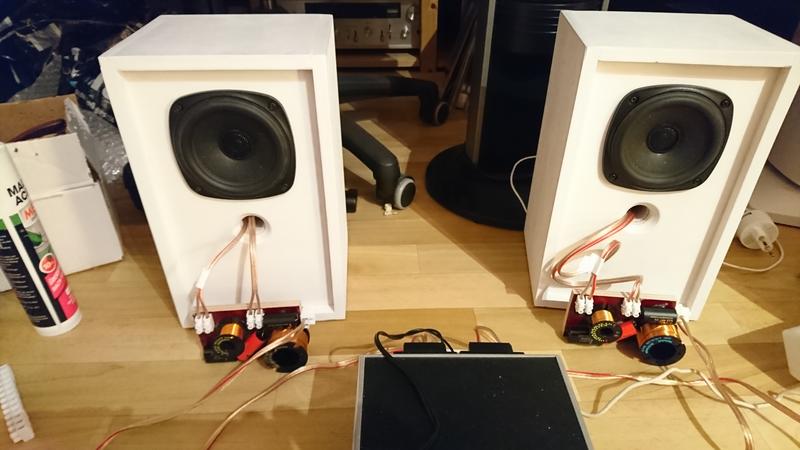

Test, Weichen noch extern, läuft!

Jetzt hast Du aber ein Problem ...
-wie willst Du die Weichen, durch das kleine Loch ins Gehäuse bringen?

Das stimmt, habe ich nicht dran gedacht...

Ich glaub ich Schraub die einfach auf die Front.

Dann ist der Klang sowieso viel luftiger...

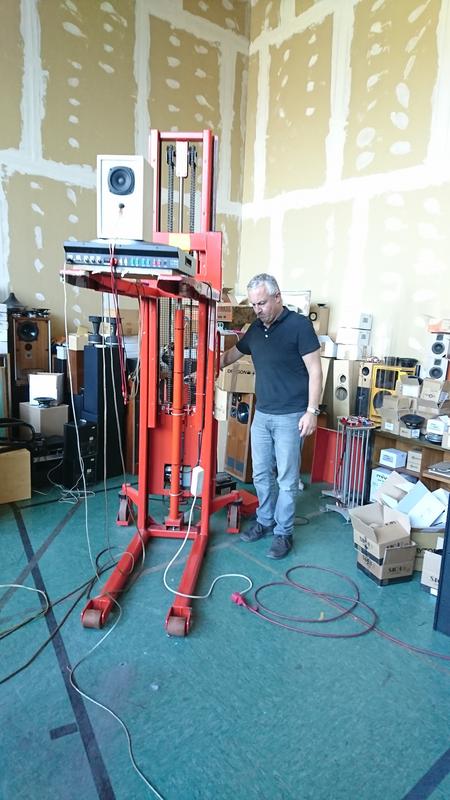

Morgen werden die "Kleinen" von Thomas abgeholt, zwecks Finaler Messung und Fotosession für den Auftritt in der Klang & Ton.

Ich finde es schön einen Lautsprecher, den wir zu dritt entwickelt haben, in der Lautsprecher Selbstbau Zeitung, die mich seit 1989 begleitet, zu sehen.

Vielleicht baut ja sogar Jemand "unseren" Lautsprecher nach und hat Spaß damit und ist ähnlich begeistert wie wir.

Mich macht es jedenfalls ein wenig stolz und Julian auch, für Thomas ist es sicherlich normal, außer dass es in diesem Fall ein Teamwork war der weit

aus dem beruflichen bis ins private Umfeld reichte. Incl. Foren Begleitung und so einige Hör und Quatsch Abende mit Kaffee.


Dirk

Hast du Aderendhülsen an den Klemmen genommen oder sind mit Plättchen für Montage ohne?
Kann ich nicht erkennen.....

Nein nur Kabel in Klemme.

also, da müsst' ich wirklich überlegen, ob ich der Klang + Ton nicht auch einmal die Studio 10 zur Verfügung stelle.

Ist deine anders als das Original?
