Weihnachtszeit - Bastelzeit.....

Meine kürzlich gekauften Rogers P24 wollen nicht so recht klingen an der Röhre - sie brauchen Power....

Es lag noch folgendes rum bzw wurde kurzfristig beschafft:

https://www.ebay.de/itm/6-10000UF-50V-Au...2749.l2649

https://www.ebay.de/itm/2-0-Channel-MX50...3f4ae0722b

Ein Servergehäuse war auch noch da - kA wo ich das her hatte. Kleinmaterial ist eigentlich immer vorrätig. Kühlkörper auch, also losgelegt.




Den Trafo hatte zum Glück Hanno, schwer und gut mit den passenden Ausgangsspannungen. Handgewickelt in Polen. Sehr zu empfehlen.

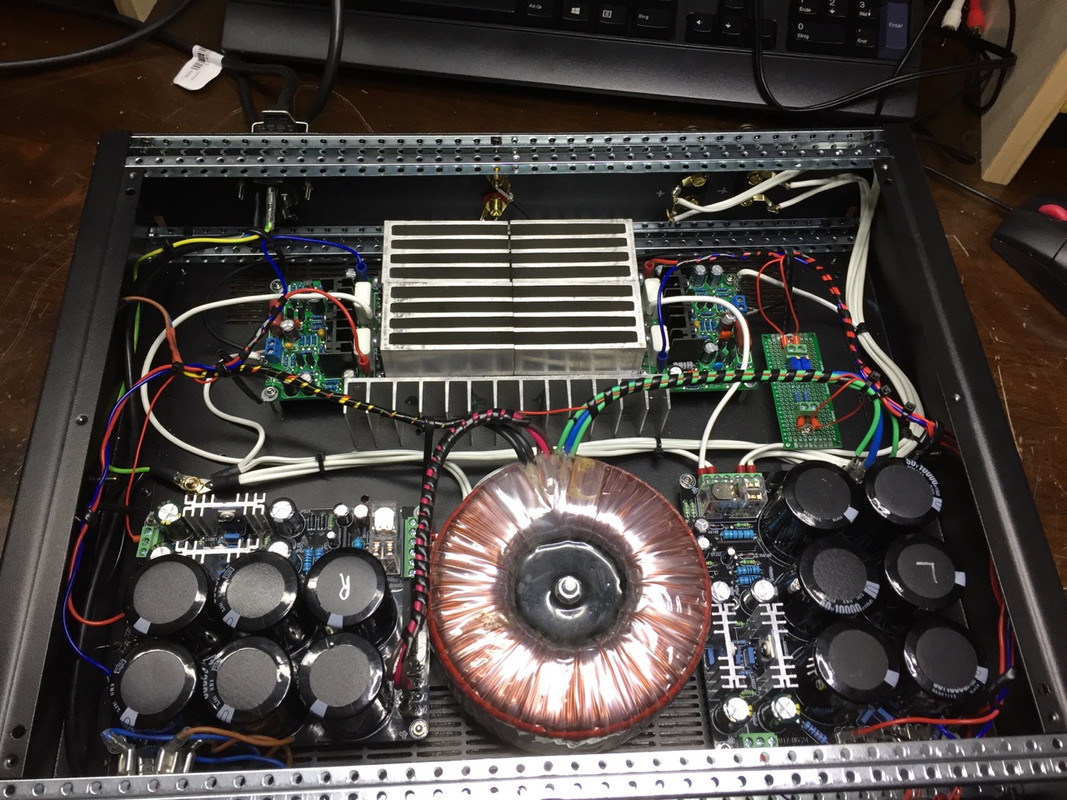

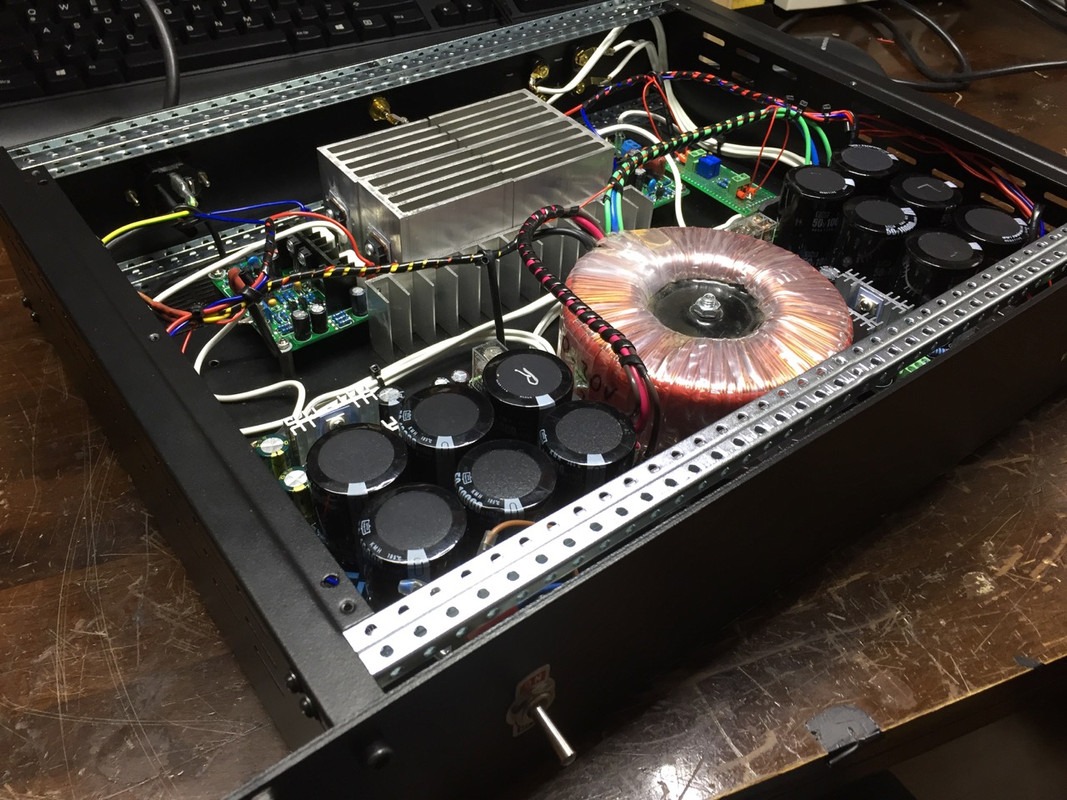

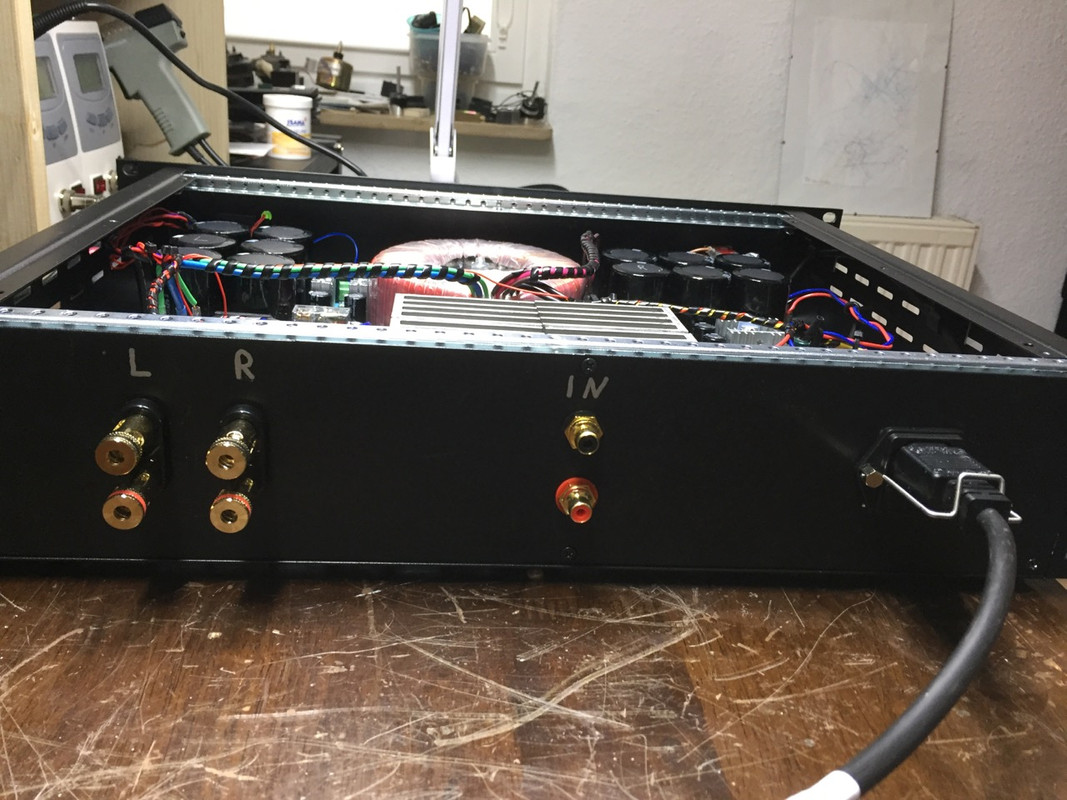

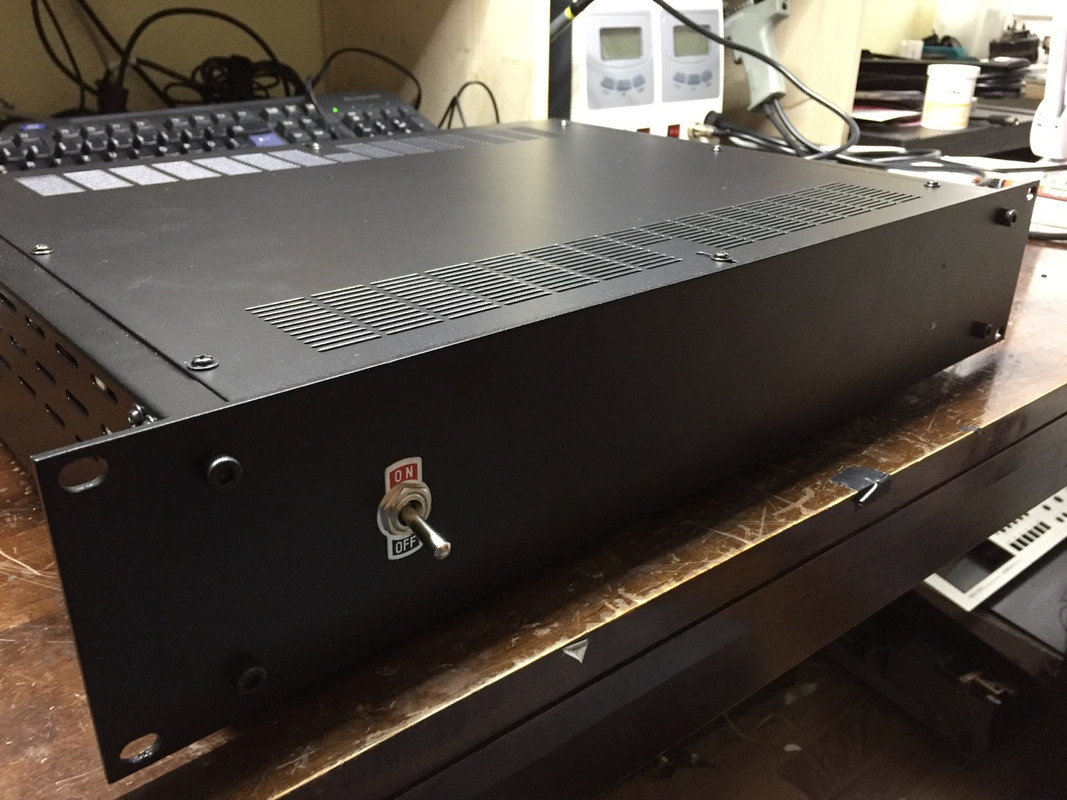

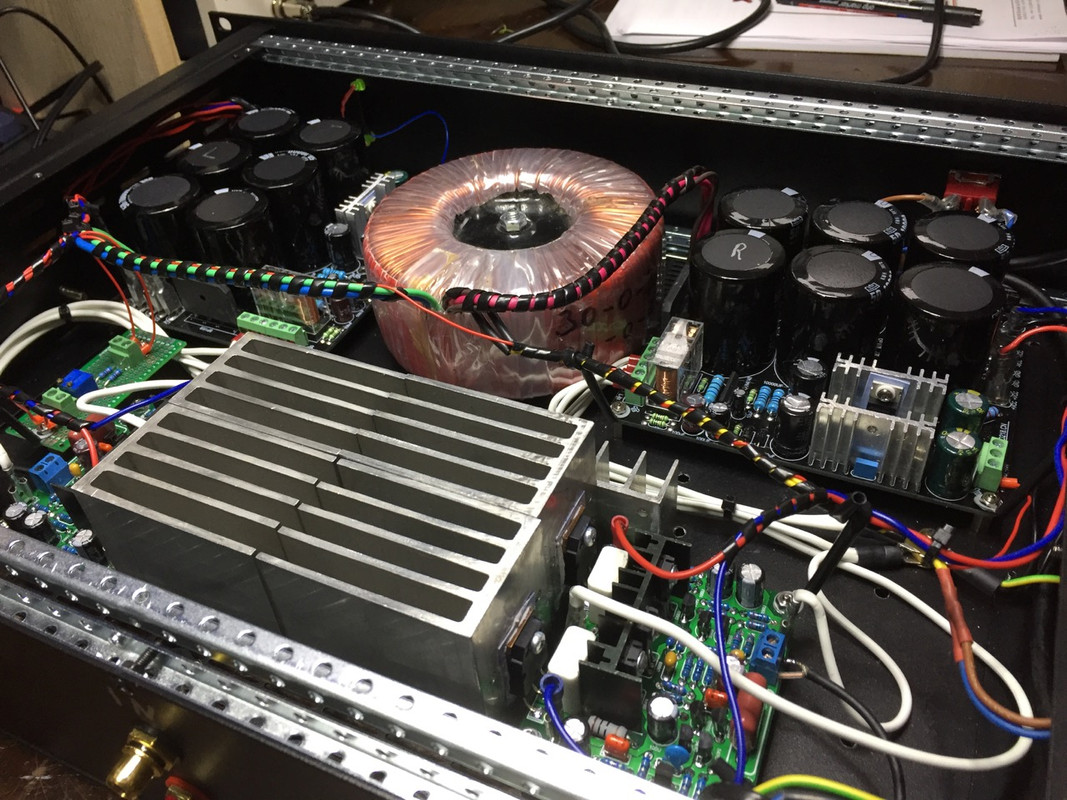

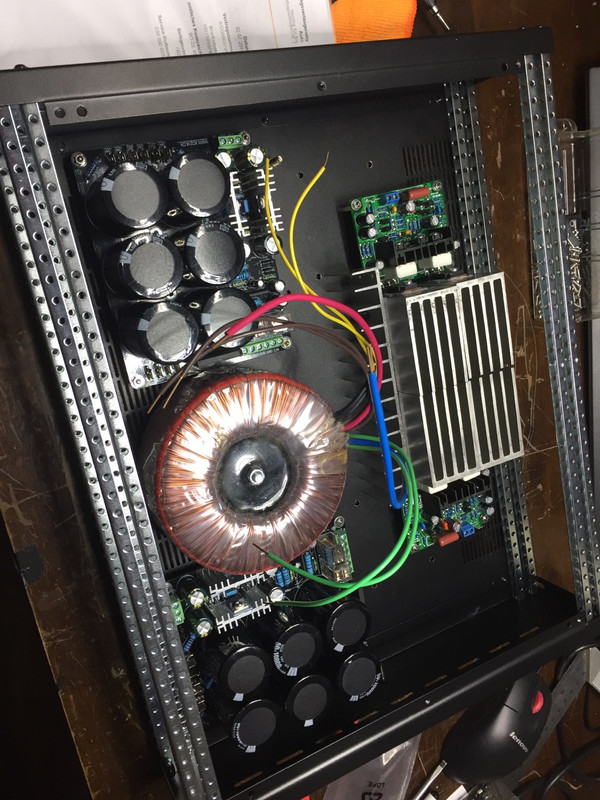

Das ist dann dabei rausgekommen. Tests im "Labor" waren sehr positiv. Die Tage darf die Endstufe dann zeigen was sie mit den Rogers P24 macht. We will see. Heute ist erstmal Feierabend.




















Frohest Fest.



Ach ja noch ein paar Infos zur MX50 vom Verkäufer:

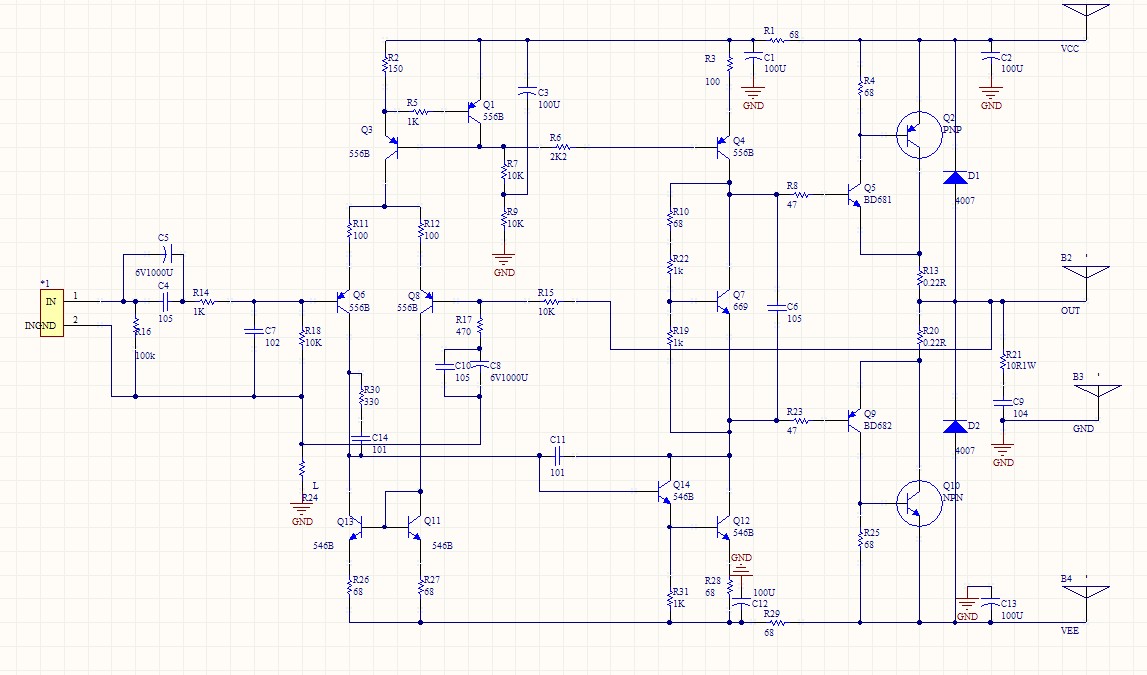

Schaltplan:




Na ja der Rest ist ja in der Auktion nachzulesen.

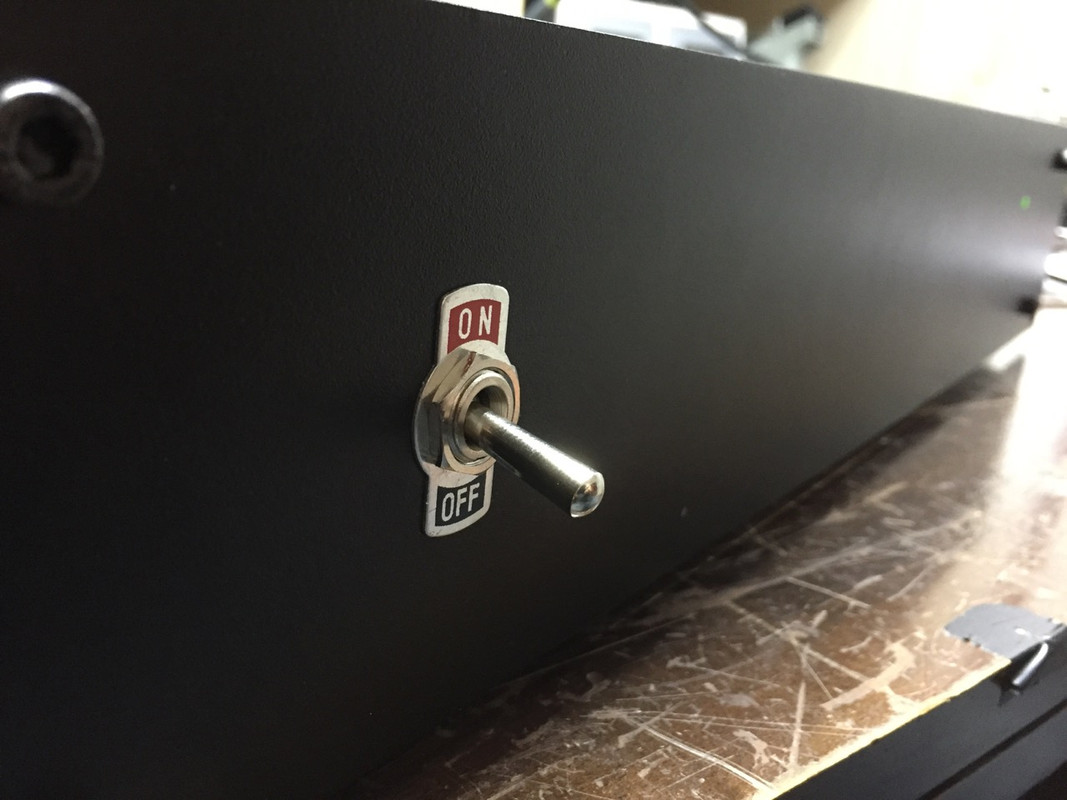

Der Verstärker und speziell der Powerswitch ist sehr stylisch.

Du weisst ich habe keinen Plan, aber das sieht optisch schon sehr sauber und gut gemacht aus!

Moin Sascha,

die Netzteile machen aus einer einfachen Eingangsspannung via StepUp-Wandler symmetrische Ausgangsspannungen - sehe ich das richtig?
Falls ja, warum fiel die Entscheidung dahingehend?
Keine Kritik, nur Neugier   ...

LG
Bruno

Rechts sehe ich zwei rote und ein braunes Kabel vom Transformator zum Netzteilblock. Links ist das nicht so gut zu erkennen. Also ziemlich konventionell.
Mein Interesse (meine Neugier) läge vielmehr bei den erwähnten Labortests.

Nett. Ich hätte einer 100W-Endstufe etwas mehr Kühlung spendiert, aber für Homehifi wirds reichen.
Da ist übrigens ein Zeichenfehler im Schaltplan, bzw einer ist mir aufgefallen: R30/C14 sind sicher nicht so angeschlossen. Ich denke C14 geht an die Kollektoren von Q8/Q11.

Hast du für das Löten der Verstärkerplatinen auch das richtig klingende Lötzinn genommen? Nicht, dass es da Klagen gibt.

Sieht gut aus, Glückwunsch.

(22.12.2018, 17:06)DIYLAB schrieb: [ -> ]Moin Sascha,

die Netzteile machen aus einer einfachen Eingangsspannung via StepUp-Wandler symmetrische Ausgangsspannungen - sehe ich das richtig?
Falls ja, warum fiel die Entscheidung dahingehend?
Keine Kritik, nur Neugier   ...

LG
Bruno

Das siehst du falsch. Eingang pro Netzteil 30V 0V 30V.

(23.12.2018, 23:55)Stefan . schrieb: [ -> ]Hast du für das Löten der Verstärkerplatinen auch das richtig klingende Lötzinn genommen? Nicht, dass es da Klagen gibt.

Sieht gut aus, Glückwunsch.

Lötzinn?

Alles geklebt mit Sekundenkleber von Wella.
