Hallo Leute,

habe kürzlich die Isophon HSB 45/8 erstanden.
Sie sehen innerlich ganz gut aus.

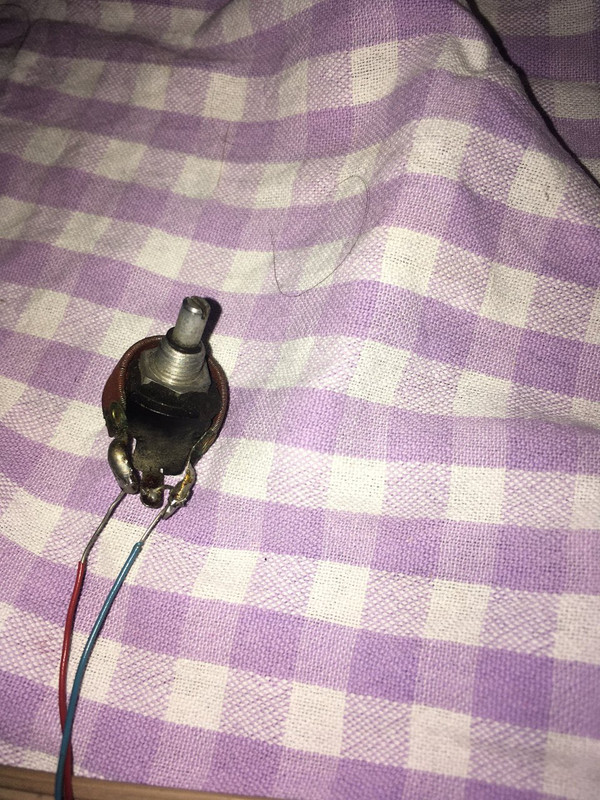

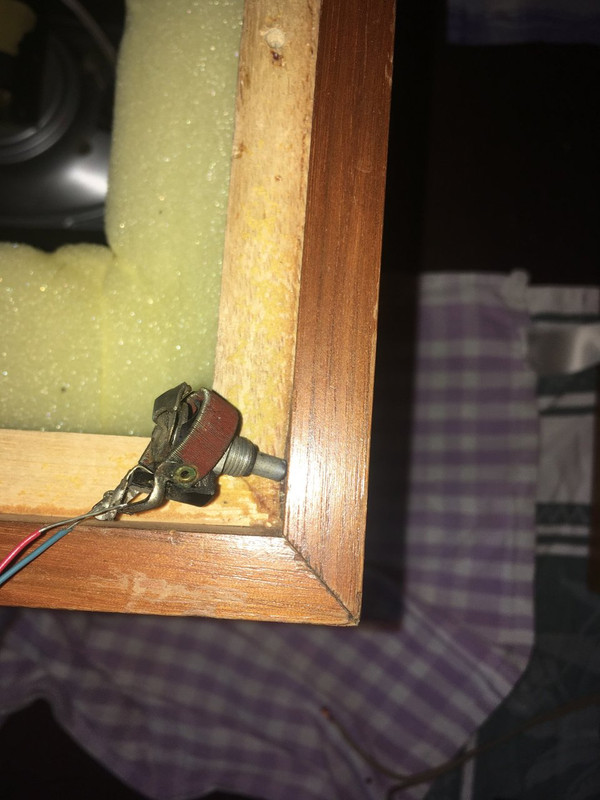

Es hat aber ein Tüftler daran etwas "angepasst", jeweils über zwei Klingeldrähte, wurde ein Regler angelötet.
Wahrscheinlich konnte man da die Höhen "regeln", aber kann sein, daß es auch ganz andere Gründe gab für den Regler??

Einer davon ist noch vorhanden, der andere fehlt.

Meine Frage: kann mir jemand helfen, die Weichen wieder auf Originalzustand zu bringen?
-soll ich die Klingeldrähte einfach abmachen und was passiert dann mit dem Widerstand, wo muss das "offene" Ende dan hin?

- soll ich den Draht einfach kurzschließen, und dranlassen?
- soll ich den Draht trennen?

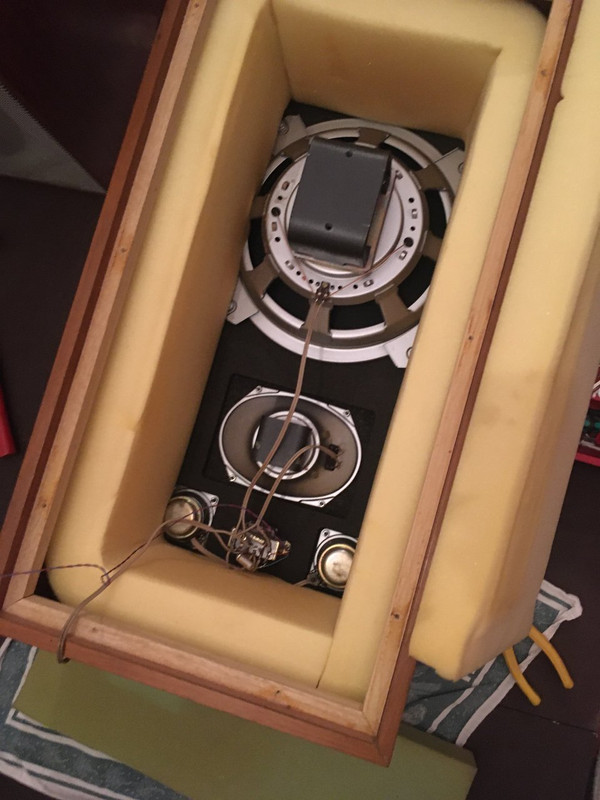

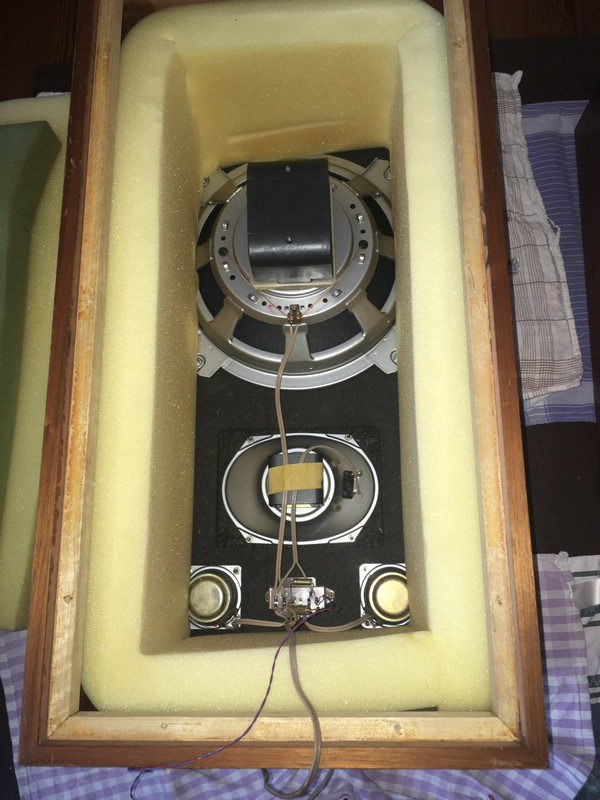

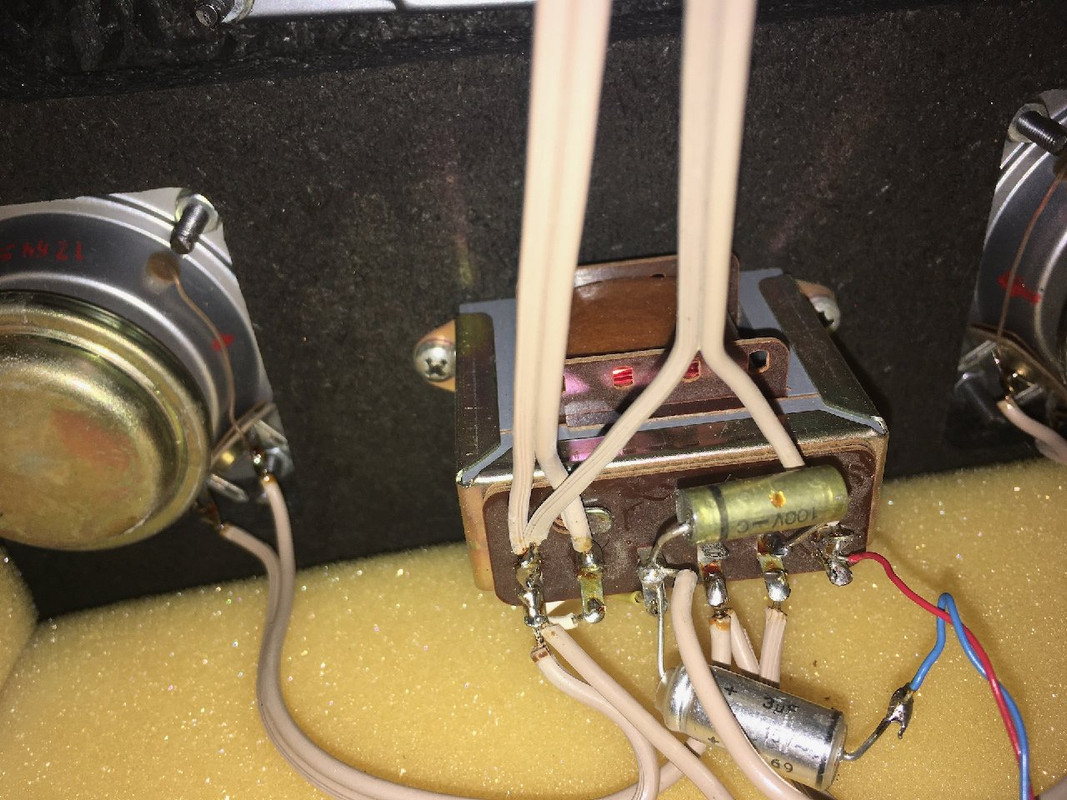

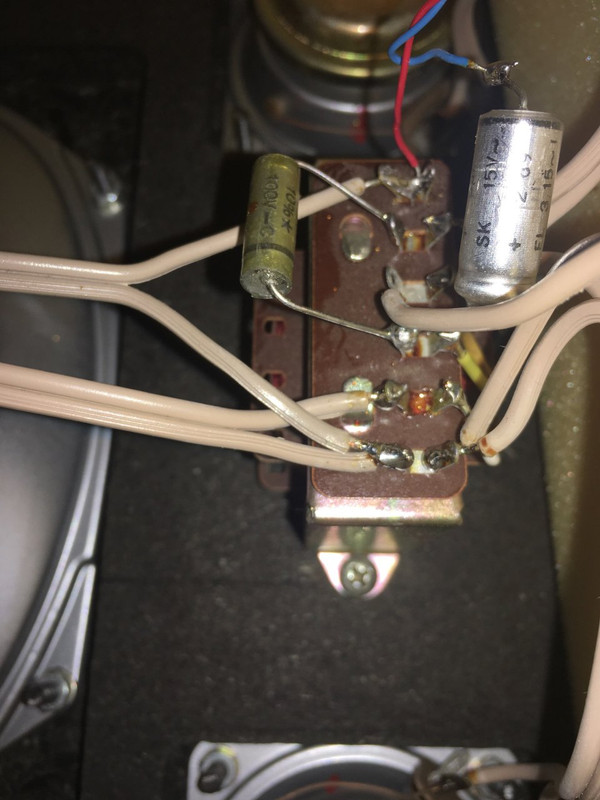

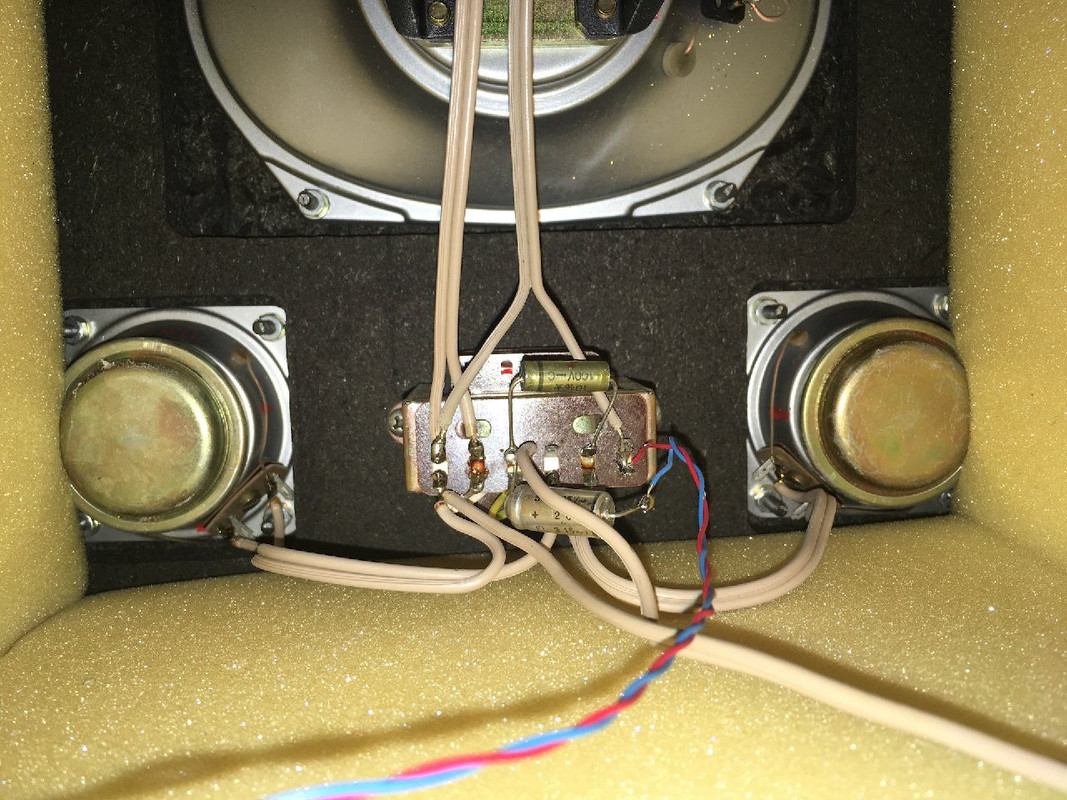

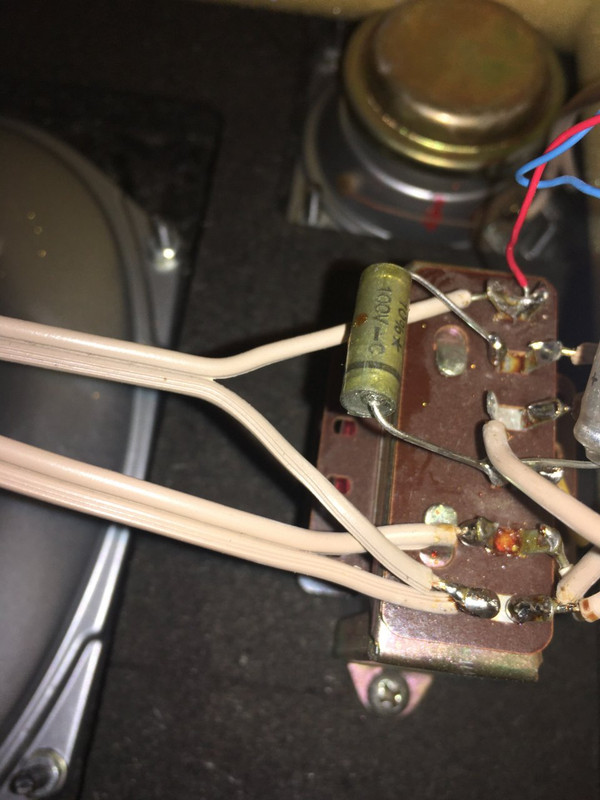

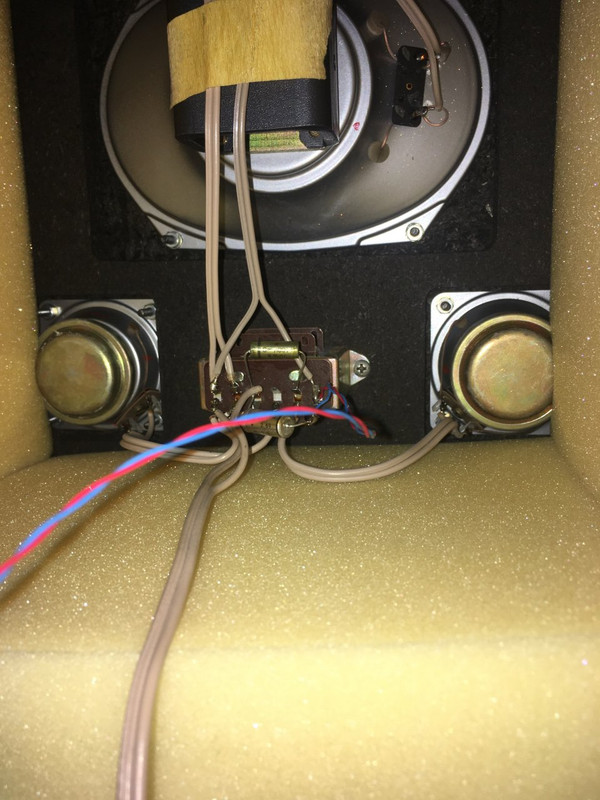

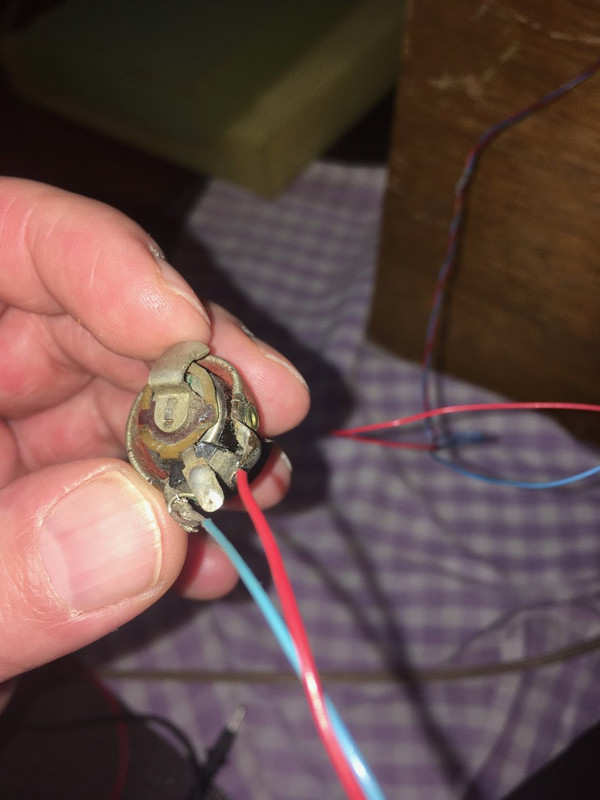

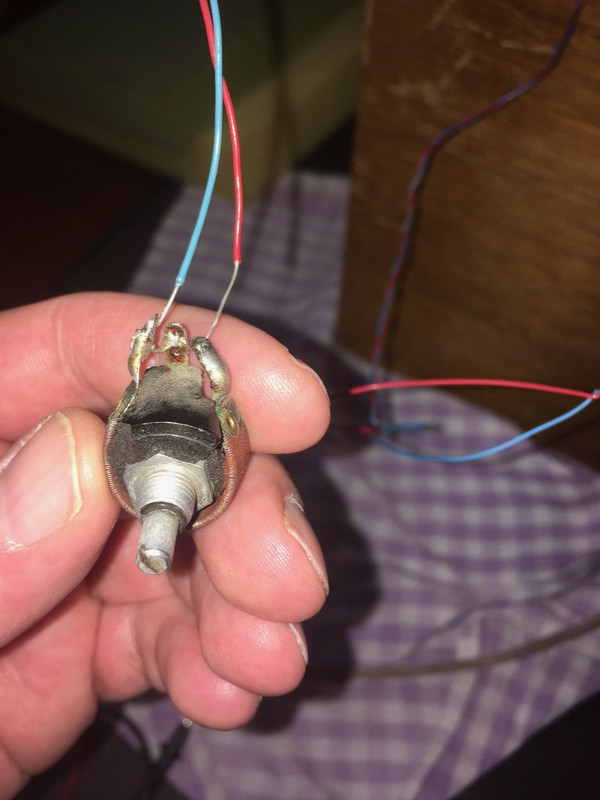

Ich schicke noch paar Fotos mit zur Verdeutlichung.

Original war das so: beide Klingeldrähte ablöten und den 3µF-Elko an die Lötöse anlöten, wo jetzt der rote Klingeldraht dran ist.

Beste Grüße
Armin

Hallo
Rot und blau entfernen, das offene Drahtende des Kondensators, auf den Lötpunkt,wo jetzt das rote Kabel sitzt,löten.
Das müsste dann original sein.

---

Sorry ,zu spät.

Super, danke!

Wofür war denn der Regler?
Was meint ihr?


Grüße
Marcie

Hallo,

ich hab das nu gemacht, dabei das Gefühl, daß alle 4 Hochtöner keinen Ton von sich geben.
Kann es sein, daß das mit "anderen" Elkos zusammenhängt?

Gemessen an d Hochtöner sind es ca. 5 Ohm...
also kommt was durch...

Vielleicht sollte ich die Elkos mal ersetzen?

Wie wären denn da die genauen Spezifikationen?

einmal 4,7 µF Elektrolytkondensator (Rau) 100 VDC. (Bipolar/radial/rau/glatt  ??)

einmal 3µF-Elko Spannung  15V ?


Verzeiht die Ahnungslosikeit

Wenn Du das richtig (wie beschrieben) angelötet hast, ist das genau so als ob das Poti voll aufgedreht wäre. Das Poti konnte also die Hochtöner leiser stellen. Vermutlich hat der Elko keinen richtigen Kontakt.

Beste Grüße
Armin

bei beiden Boxen?

Habs eig. ziemlich tight verlötet.

Kann´s auch sein, daß d Elko einfach kaputt ist?

Stimmen denn die Spezifikationen, die ich vorher aufgelistet hab?

Danke, Grüße
Marc

Wenn der Elko kaputt wäre, hätten die Hochtöner auch mit dem Poti nicht gespielt!

Beste Grüße
Armin

(20.02.2020, 12:54)Armin777 schrieb: [ -> ]Wenn der Elko kaputt wäre, hätten die Hochtöner auch mit dem Poti nicht gespielt!

Beste Grüße
Armin

ich weiß nicht, ob sie vorher gespielt haben.
Wie gesagt, hing da ein Poti an einer Box dran und bei der andern waren nur noch die Klingelkabel.
Hatte sie vorher nicht angeschlossen, weil mir das irgendwie komisch vorkam.
Grüße Marc

5 Ohm an der Schwingspule des HT lassen schon mal erwarten, dass der funktioniert.
Was hast du denn für Möglichkeiten, die Kondensatoren zu prüfen? Ansonsten "auf Verdacht" wechseln und horchen, was passiert.

Bipolare Tonfrequenzelkos gibt es bei den üblichen Versandhändlern für Kleingeld, z. B. hier oder dort.
Statt des heute ungebräuchlichen Wertes von 3 µF kannst du 2x 1,5 µF parallel schalten.

(20.02.2020, 15:06)rafena schrieb: [ -> ]5 Ohm an der Schwingspule des HT lassen schon mal erwarten, dass der funktioniert.
Was hast du denn für Möglichkeiten, die Kondensatoren zu prüfen? Ansonsten "auf Verdacht" wechseln und horchen, was passiert.

Bipolare Tonfrequenzelkos gibt es bei den üblichen Versandhändlern für Kleingeld, z. B. hier oder dort.
Statt des heute ungebräuchlichen Wertes von 3 µF kannst du 2x 1,5 µF parallel schalten.

danke rafena

ich fürchte zum Prüfen nur einen Voltmeter...
 Ich mache jetzt erstmal ein anständiges Boxenkabel dran und bestell mal die Elkos.
Finde, die hören sich im Test so schon ziemlich gut an -- ohne Rückwand und Dämmung...

Ich berichte dann.
Grüße
Marcie

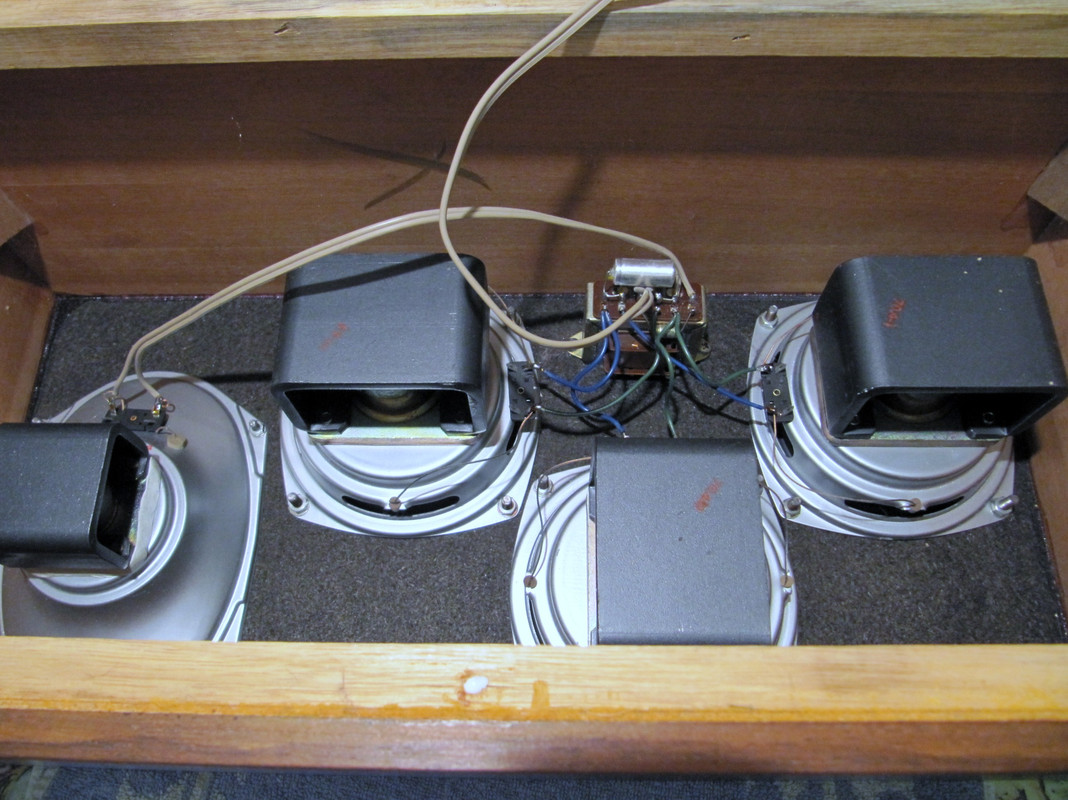

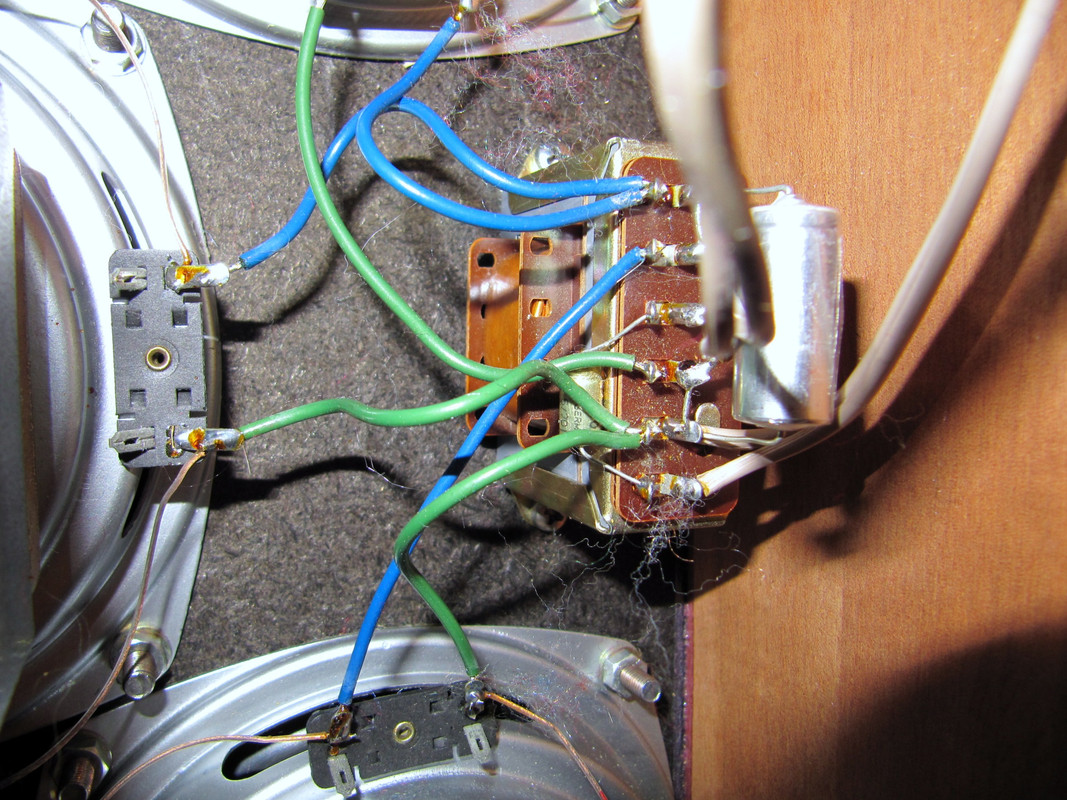

Klasse Lautsprecher. Hatte mal die 30/8 die heute in Seoul zur allerbesten Zufriedenheit aufspielen. Es lohnt sich die 45/8 wieder aufzuarbeiten. So sah das bei mir aus:

Danke Uriah,

ja, das sind schicke Teile.

Leider scheitere ich schon daran, die passenden Elkos zu finden


1,5µF mit 15v finde ich nirgends, 3µF mit 15 v schon garnicht.

VIell. ersetze ich erstmal die 4,7µF 100v, die hab ich wenigstens gefunden.
Und das sind auch die, an denen der Klingeldraht war...

Ich höre sie im Moment und bin echt begeistert, ziemlich klare Geschichte und ordentlich Wumms!

Grüße
Marc

(20.02.2020, 18:07)marcie schrieb: [ -> ]VIell. ersetze ich erstmal die 4,7µF 100v, die hab ich wenigstens gefunden.
Und das sind auch die, an denen der Klingeldraht war...

...stimmt ja garnicht

(20.02.2020, 18:07)marcie schrieb: [ -> ]... 1,5µF mit 15v finde ich nirgends, 3µF mit 15 v schon garnicht. ...

100V sind für die Lautsprecher etwas sehr überdimensioniert. Du kannst bedenkenlos auf 50V gehen, bei der Spannung rauchen dir alle Chassis ab.
1,5µ sollte es geben, 3µ ist alt. Entweder 2x1,5µ parallelschalten oder einen3,3µ besorgen

100 Volt heißt ja nicht, dass auch die 100 Volt anliegen, theoretisch kannst Du auch welche mit 250 Volt nehmen.

Bipolare Elkos mit 250V. Ja nun, ich hab versucht was Sinnvolles beizutragen.

Moin,
die 3,3µF kann man auch in dieser Form bekommen, einbauen und vergessen:

https://www.ebay.de/itm/2-WIMA-Metallisi...MXQRPRTIsW-

damit es einheitlich aussieht:

https://www.ebay.de/itm/4-WIMA-Metallisi...xyhXRTKari

Auf den Bildern ist der 100V-Kondensator an der Weichendrossel allerdings schon ein Folienkondensator. Kann also drinbleiben.

73
Peter

(20.02.2020, 20:18)hf500 schrieb: [ -> ]Moin,
die 3,3µF kann man auch in dieser Form bekommen, einbauen und vergessen:

https://www.ebay.de/itm/2-WIMA-Metallisi...MXQRPRTIsW-

Danke Euch!
Peter. ist das dann egal "wie rum" ich den einlöte?

So das Du den Aufdruck lesen kannst.
Von welcher Seite? Egal ...

Es wäre supertoll, wenn mir ein HSB 45/8 Besitzer ein Foto zukommen lassen könnte von der Weiche, oder die genauen Spezifikationen.
Ich habe langsam den Verdacht, daß die Schaltung und die Elkos nicht stimmen.
Schließlich können doch nicht alle 4 Hochtöner durch sein...

Grüße
Marc

Erzeugt Töne mit Frequenzen von 1 bis über 20.000 Hertz.

Du kannst Hochtöner auch testen, indem Du sie von der Weiche abklemmst.
Aber Vorsicht!! Niemals ohne einen funktionierenden, zum Hochtöner in Reihe vorgeschalteten Kondensator!!
Bei der ersten Basswelle macht er ansonsten die Grätsche, segnet das Zeitliche!!

Wenn Du einen 4,7µF Kondensator in Reihe zu einem 4 Ohm Hochtöner vorschaltest, lässt er Frequenzen ab ca. 4800 Hz durch.
Bei einem 8 Ohm Hochtöner halbiert sich die Grenzfrequenz auf ca. 2400 Hz.

Dank euch allen.

Die neuen Elkos (die Peter vorgeschlagen hat) kamen schon an und ich hab sie eingelötet.
Leider kein effekt.
Es ist so, als ob die Hochtöner nicht "einsetzen".

Vielleicht sind einfach die Spezifikationen falsch und die 3µF-Elkos von vorher waren schon "falsch"?

Ich hoffe sehr, daß mal jemand, der die Boxen hat, ein Bild teilt..


Liebe Grüße und schönen Wochenende
Marc
