Das mit den Plastikteilen hat sich erledigt

Das mit der Pausentaste ist mir in 30 Jahren nie aufgefallen ( also hab ich sie nie vermisst )



Alllerdings gibt es die Taste auch beim GX 52 ( mein Löschgerät ) auch nicht :



VG Werner

Werner, meinst du Akai Plastikteile oder die Teile aus Plastik wozu ich dir ne PN geschickt hatte? Ggf die PN beantworten wenns darum geht.

Endschuldige bitte diesen ungewöhlichen Weg.
Die PN - Teile.

VG Werner

Wer sucht der findet auch noch was .......

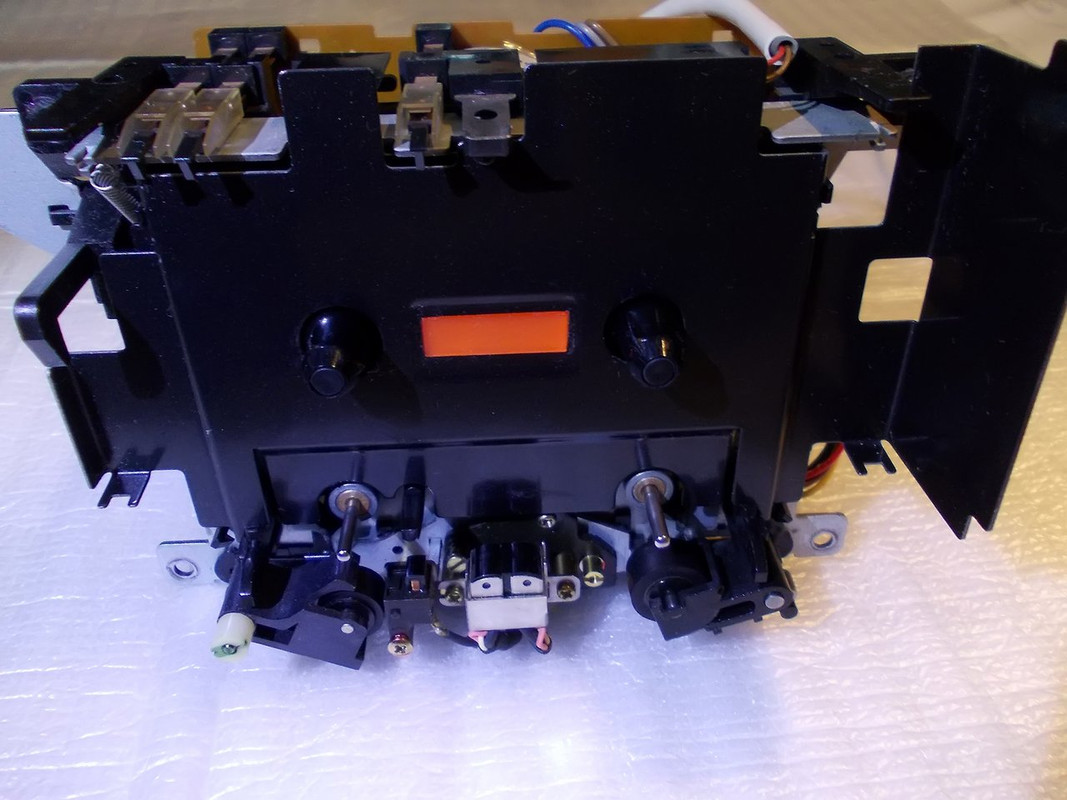

Was wurde bei diesem Laufwerk verändert ?



VG Ralf

(30.11.2020, 10:37)System-64 schrieb: [ -> ]....... ....... .......
Was wurde bei diesem Laufwerk verändert ?



VG Ralf

Oben rechts die beiden Kabel sehen nicht Original aus.
Vermutlich wurde eine Cassettenhinterleuchtung nachgerüstet.

Gruß, Bob.

Sehr schön.   Thread damit noch nicht beendet.  Freue mich.

(13.11.2020, 19:36)System-64 schrieb: [ -> ].....In das defekte Cassettenfach sollte man nicht noch mehr Kleber investieren. So wie das Fach aussieht, sollte man es durch ein anderes Teil ersetzten. VG Ralf

Ja ist denn schon Weihnachten.? Fast aber schon Nikolaus.


Ralf, Dhl hats hinbekommen und sich nicht verwirren lassen.

Vielen lieben Dank für die neuwertigen Ersatzteile. Damit wird das GX 65 wieder top und sogar mit Licht gepimpt.
Forum ist klasse, hier wird dir geholfen.

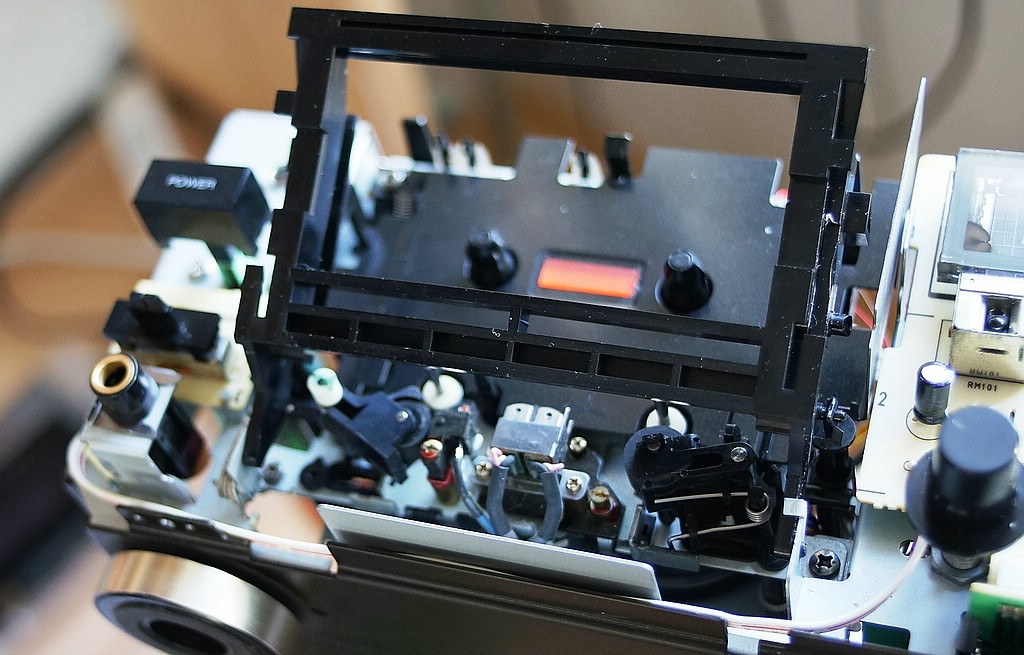

dann wollen wir mal, zuerst wieder "vorne" alles weg.


dann von hinten aufbauen, beginnen wir mit dem Cassettenfachpimpen...

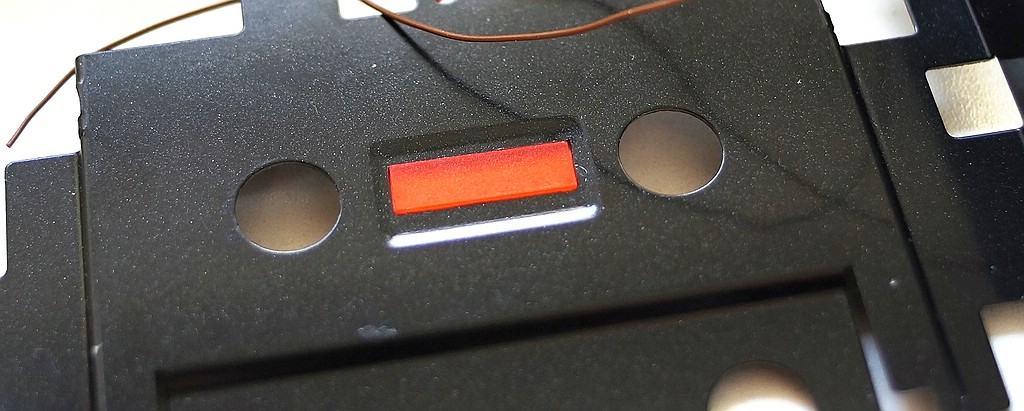

LED professionell verbaut , Ralf von dir??  oder ist das original so aus einem "großen" Akai??? die haben aber ja anderen Laufwerke, nicht das von Sankyo.

also als wenns immer schon so gehört, klasse!


Anleitung der Verkabelung für Dummies gabs auch vom "Lieferanten", brauchte ich nicht mal messen, woher die Spannung am besten abgegriffen wird.  Rot <- ist plus und gelb -> ist Minus..


Da Ralf direkt 2 komplette Dämpfer aka Damper K-106 in ET-Liste gespendet hatte, wurden auch beide rechts (im Bild) und links eingebaut.
So ist smooothes Gleiten des Fachs beim Öffnen garantiert.


Licht scheint auch durch die getönte Abdeck(kunststoff)scheibe. Abdeckung jetzt natürlich auch wieder richtig abzieh- und aufsteckbar, da alle "Haken" vorhanden sind.




Front komplett,, bessere Fotos dann später woanders..  und die Tüte mit dem geliefertem "Schrott" geht zur Sicherung ins Archiv. (wenn jemand für eine Notreparatur was brauchen kann melden! die eine seitliche Klebung beim gebrochenen Fach aka Cassette Case (siehe Posting #8) hält übrigens.


next ist dann mal eine prüfung der Aufnahmewege dran, Hinterband ist doch etwas leiser als Vorderband bei einer ersten schnellen Probeaufnahme.
Ob das ohne Meßtapes zu beheben ist? mmmhh schwierig.


Aber an dieser Stelle nochmal 1000 Dank an Ralf für die Plünderung seines GX65 Laufwerkes!  Großes Kino, gracie.

(05.12.2020, 12:04)nice2hear schrieb: [ -> ]LED professionell verbaut , Ralf von dir??  oder ist das original so aus einem "großen" Akai??? die haben aber ja anderen Laufwerke, nicht das von Sankyo.

Irgendwann habe ich mal die Beleuchtung bei diesem Laufwerk nachgerüstet, aber dann nicht mehr gebraucht.
Diese Abdeckblende aus Blech und ohne Beleuchtung gab es nur beim GX-65/MKII. Das Nachfolger-Tapedeck GX-67 hatte zwar wieder eine Beleuchtung, aber da war die Blende aus Kunststoff und
fest in die Frontblende integriert. Die Blende der großen AKAIs (GX-6/75..) passen nicht im Sankyo-Laufwerk. Somit ist die Beleuchtung bei Deinem GX-65 jetzt nicht ganz die Norm  .

Noch ein Tip. Man kann das GX-65 mit der Fernbedienung RC-G67/RC-G57 vom Nachfolger GX-67 fernsteuern. Die sind um einiges preiswerter wie das Original.

VG Ralf

Ralf, ich mag es Geraffel außerhalb der Norm zu haben...

zur FB: Volker hatte die Info gestern schon geteilt, die er von dir wg. seiner GX-75 bekommen hatte.
Auch die RC-G49 erwähnte er, wo auch 2 in den KA für je nen 20er stehen. (edit, .. standen, Werner und ich probieren die mal, auch wenn Tape/Source Umschaltung fehlt.)
hast du das mal getestet? Weil die original RC-G65 sieht mechanisch vom Gehäuse ganz anders aus, der Retro-Pole hat eine zum Schnapper mit Bild in der Bucht.
wobei ich bei LAufwerken (Pladde, CD, Cassette) eher nicht so der Remote Freak bin. muss ja mal vom Sofa hoch...

Noch nen Tipp wg. Recording"amateur"abgleich?

Ohne Meßbänder kannst Du nur den Aufnahmepegel einstellen. Alle anderen Einstellregler sollte man ohne Meßbänder in Ruhe lassen.
Man stellt mit einem 1 kHz Signal bei Vorband -6dB (Dolby-Doppelzeichen in der Anzeige) ein. -6dB sind am Line Out Ausgang 388mV.
Man kann auch ein 315 Hz Signal nehmen da viele Digitalmultimeter nur Wechselspannungen bis 400Hz richtig messen.
Bei der Messung am Line Out darf dieser Ausgang nicht an einem anderen Gerät angeschlossen sein.
Nun nimmt man eine nicht so alte TDK-SA (ca. Baujahr 1990) und stellt bei Rec den Aufnahmepegel bei Hinterband auf 388 mV ein.
Da das GX-65 ab Werk auf TDK-SA/MA eingemessen wurde, sollte man diese Cassette auch für die Einmessung nehmen.

VG Ralf

Ok, habe son M890G, nicht Profizeugs aber auch nicht unterste Klasse.
M890G Digital-Multimeter DMM AC DC Volt Ampere Ohm Temperatur Meter Frequenz n
Leider steht in den Specs nicht, wie hoch es bei ACV misst. Frequenz misst es bis 20kHz  aber das ist sicher nicht der ACV/ACA Grenzwert.

Edit, Versuch macht kluch... 440 Hr. vom Technics T-S7 Rec-Cal-Ton eingespielt.

Ergebnis, 440 Hz macht das DMM mit. Zumindest zeigt es "Werte im erwarteter Höhe an" später Bilder dazu

dann mal ne TDK neueren Datums suchen.. habe ja nur altes Zeugs.. SONY UX oder Maxell wäre einfacher...
mmmmhhh


die SA90 sind ...alt. von der SA-X 90 ist nur die Hülle, ne SuperCDing drin. aber die SA-X muss ja auch wo sein....

Nehm zur Not die SuperCDing. Die ist auch eine SA. Kannst ja nach der Einmessung mal mit die beiden alten TDKs vergleichen. Die SA-X ist keine SA.

VG Ralf

Und beim Einmessen müssen der Schalter für Dolby auf Off und der Biasregler an der Frontblende in Mittelstellung stehen.

VG Ralf

Zitat "Die SA-X ist keine SA"
dann ist ja gut, dass meine Suche umsonst war...
Letztes mit Dolby u. Bias war mir soweit klar (bischen SM Lesen kann ich schon....)

dann mal mit der CDdingsda..

mmmhhh, fürs DD Zeichen hätte ich nen Stück "höher" gemusst, wären über 400 mV gewesen.
Aber ich denke wir machens mal mit den 388mV.

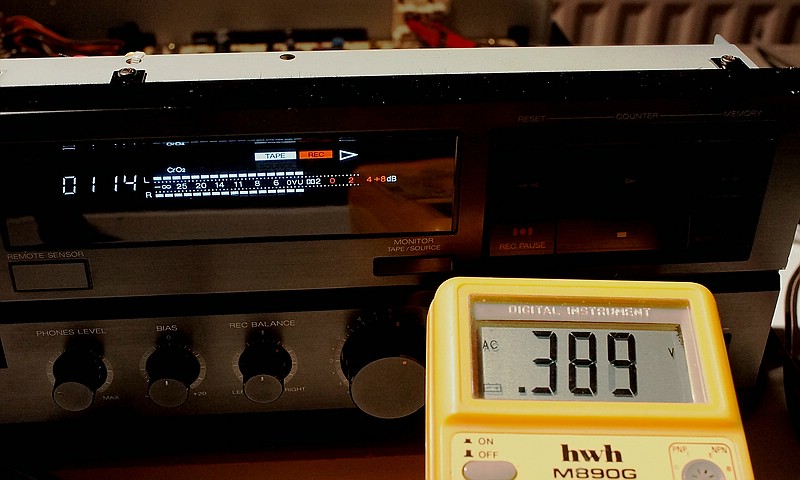

hier Hinterband (Tape im Display) nach Einstellung.

schwankt aber etwas der Pegel (Zufall, dass ich die 389mV erwischt habe), liegt vermutlich an der Bandbeschaffenheit?

Hören tut man (also ich) dies aber im KH nicht. und die Aussteuerungsanzeige bleibt stabil.

geht doch, mal etwas Musik aufgenommen... passt für mich!

Überlege gerade, ob ich mir ein 440 Hz Band für die Speedeinstellung erzeugen kann.
Das TASCAM 112B sollte diesbezüglich eigentlich seit damals von der Geschwindigkeit passen

(13.05.2017, 20:03)nice2hear schrieb: [ -> ]Tascam 112B mal 10 Minuten im Standbay laufen lassen.
KKT-RMT Kassette (von Spok) rein ins Tascam, ersten Meßton abhören, und das Tape läuft mit 444 Hz etwas schnell. Warum habe ich das bisher nie gehört?


Also mit dem Regler hinter dem Pitch Cont Schalter (nicht im Bild unten links) justiert auf 440 Hz.

Passt. nach den 60 Sek. Kassette gewendet und geprüft, passt auch!

wobei, ist schon wieder 3,5 Jahre her, und es war wenig in Benutzung..   und Zähler hochholen aus dem Keller? ach lassen wirs erst mal.

Hallo Peter ( nice2hear )

Bei mir ist heute ein Paket mit doppelten Inhalt angekommen. Der erste Test hat Deine vermutung bestätigt - es gehen nur die Grundfunktionen ( kein Tape/Monitor ).
Über Messbänder können wir bei der Abholung reden.


VG Werner

prima, pp is raus. aber für Tape/Monitor ist doch garkeine taste da, oder??
also ohne Taste kanns ja nicht gehen.
Aber Start/Stop/Rewind & Co sind ja auch nette Spielereien...

Das Original hat eine Monitor-Taste oben.

VG Werner

Es gibt eine Möglichkeit für die Tape/Monitor Taste.

VG Werner

So, nach kurzem BI Trip ein Test im orig. Zustand

Alle LW-Fkt laufen wie es soll, die Reset u. Memory fkt vom Counter auch.

Dann wollen wir mal bei der RC-G49 eine GX-65 Fkt hinzufügen. Werner der Fuchs hat den Weg entdeckt und bei sich schon erfolgreich umgesetzt.
Zuerst leider grob mechanische Arbeiten.
Werner, das Tape (merci dafür) kommt erst nach der Arbeit ins Akai!

Motiviert durch Gerüchte diverse FBs günstiger Akai GX Decks könnten auch dicke GX-95 steuern hat Werner die RC-G49
Mal zerlegt.. Und erkannte dann das:

Mehr Schaltflächen auf der Platine als Knöppe auf der FB.

Und die Löcher für weitere Knöpfe waren schon im Kunststoff vorgestanzt, aber durch die Alublende verdeckt.. Sind 4 Stück.

Durch Messen und Testen fand er heraus, dass die oben links für die Tape/Source Umschaltung zuständig ist.

und aus einer Schlacht-FB hat er mir auch noch einen Knopp mit Magnet mitgegeben, .. also vorsichtig 4,5mm Loch ins Alu gefräst Und..


Schon kann die G49 auch zw. Vor- und Hinterband bei Recordings umschalten.

Gut rausgefunden Werner.

(09.12.2020, 18:37)p.seller schrieb: [ -> ]Das Original hat eine Monitor-Taste oben.

die günstige Alternative (so um die 20€) Übrigens auch.

Volker und andere GX-75/95 Owner, nun ratet mal was er jetzt demnächst noch raustüftelt??

Ist ja wie früher bei den DVD mit versteckten Easter Egs. Was ist es denn nun genau? Kann ich das für meine 75 auch gebrauchen?

Werner hat kein 75er aber zu 99,999% JA.
Und vermutlich von den weiteren 3 Blindtasten auch welche... Klappe auf/zu,...

Ich habe am Montag einen Termin bei einem GX 75 Besitzer und werde dann den Code der Ejekt-Taste auslesen. Es kann sein das man einfach nur bei stehendem Laufwerk des 75er zweimal STOP drücken muss um die EJEKT Funktion zu aktivieren (ohne Gewähr).
Alles weitere Montag Abend.

VG Werner
