Habe nun c66 mit 31,6 gemessen,aber die beiden anderen finde ich nicht,daher eine Unterstützung wo diese sein sollen??große platine?

Die Auskoppel Elkos C63 und C64 sind an den Endstufentransistoren T7/T8 und T15/T16 = AD161/162 bzw. auf der Sicherungsplatine für die Endstufen.

danke, finde die aber nicht, habe nun Bilder davon gemacht!

aber finde nun keine Möglichkeit zum hochladen, auch dazu bitte Hilfe1!

https://postimg.cc/gallery/1QNwF7YR

hier sind die Bilder nun hinterlegt

Du hast vermutlich eine Abweichende Endstufen Leiterplatte.
Da könnte es der C315 und C316 sein. Zu finden ebenfalls in der Mitte der LP.
Ist dein Gerät evtl. ein SG521 ?

bei C315 sind es 13,7 und C316 auch 13,7

laut typen schild:uher variocord 63 stereo nr.2800 165106
kann es sein, dass es nicht an der Endstufe liegt, da der Anschluß eines seperaten Verstärker auch nichts gebracht hat, daher evtl. etwas zwischen Tonkopfträger und Din Anschluß?

halt nur eine laienhafte Idee!!

So eine gibt es hier gerade für 1€ !

kleinanzeigen

Die Betriebsspannungen sind somit vorhanden und die Baugruppen können damit arbeiten.
Nächste Arbeit wäre ein Versuch den evtl. oxidierten Aufnahme Schalter, der auch für die Wiedergabe umschaltet, mittels Spray zu reinigen, dazu mal ne Öffnung am Schalter suchen und geziehlt 2-3 Sprühstöße aus der Teslanol "Oszillin" oder Tuner 600 hineingeben, dabei den Schalter öfter betätigen.

ok, mit dem Spray werde ich es später versuchen, habe aber nur ein anders!!

ein anders Gerät möchte mir nicht besorgen, da evtl. mit dann weitern Problemen, aber danke für den tipp.

.....in der Not geht dann auch ein KFZ- Kontaktreiniger.
Andere Sprays als die bereits benannten können zu weitern Schäden führen.

Habe es nun gemacht,leider erfolglos,also keine Veränderung/verbesserung!!

Noch weitere Ideen für mich??

.....ich habe leider keine weiteren Tipps

sehr schade, trotzdem besten dank!

Habe nun mir zugängliche Ekos auf Spannung gemessen und dabei zwei gefunden die keine aufweisen, es sind c 8 und c 4!

ist das ok oder kann hier der Fehler liegen?

.....an C4 (ist kein Elko) steht nur eine Spannung in mV Höhe an.
An C 8 aber sollten lt. Schaltplan bei Stereo Aufnahme ca. 2,5 V anstehen.

Evtl. bringt die Sprüh Reinigung des Stereo/Mono Schalters die Funktion wieder.
Auch könnte die Spannungsprüfung am Elko C23 etwas Bringen. Und falls hier ca. 22V anliegen, dann an den 3 Elektroden (Basis; Kollektor und Emitter) von T1-T3 bei Stereo Aufnahme, weiter messen. Das kann weitere Hinweise geben

....habe mehrere Änderungen im vorgehendem Beitrag vorgenommen, bitte erneut lesen und Umsetzen.

sorry, aber finde diese "Änerungen" nicht, bei welchen denn?

.....das Messen am Elko C23 war die Änderung.

ok, werde es heute mittag versuchen und danach die info!!

hier nun die Messungen, alle mit 200 V/DC

an C sind es 0,01, totz Spray und dann auch in allen drei Stellungen, also Stereo,1-4,-3
an C3 13,1

trotzdem auch T3 14,5, 1,1 0,06, bei allen drei Geräusche im Lautsprecher!!
T1 0,07 0,00 0,01
T 0,01 0,01 0,07

bei den drei Messung mit und ohne Stereo Aufnahme die gleichen Werte!

Hoffe es bringt was!

Und schon kommen wir der Sache näher.
Messe nun mal vor und hinter dem R53, vermutlich ist der unterbrochen.
Stelle von dem auch mal ein Foto ein.

Hier nun die Werte 13,1 31,7
Foto etwas aufwendig,daher erst morgen,wenn noch nötig?

Bei den Messwerten ist kein Foto mehr notwendig.
Leider ist hier etwas Verwirrung reingekommen, denn die 13,1 V hast du bestimmt am C23 und nicht am C3 gemessen ?
Diese Spannung aber ist um ca. 8 V zu niedrig. Als erstes würde ich den Elko verdächtigen, d.h. diese wäre zu wechseln.

Klar c23,wie im Beitrag 43 vorgeschlagen!!

Wo ist denn c3?? Finde den nun nicht!!

Hallo UTE

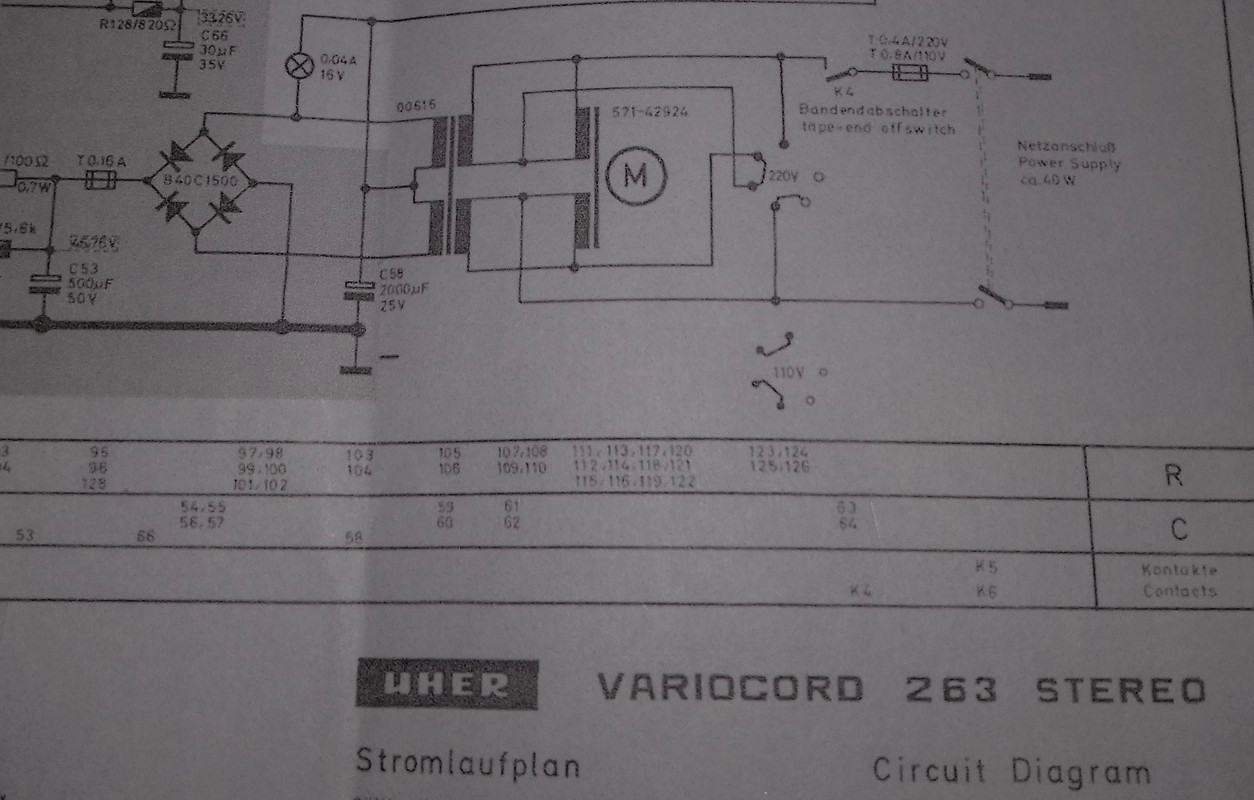

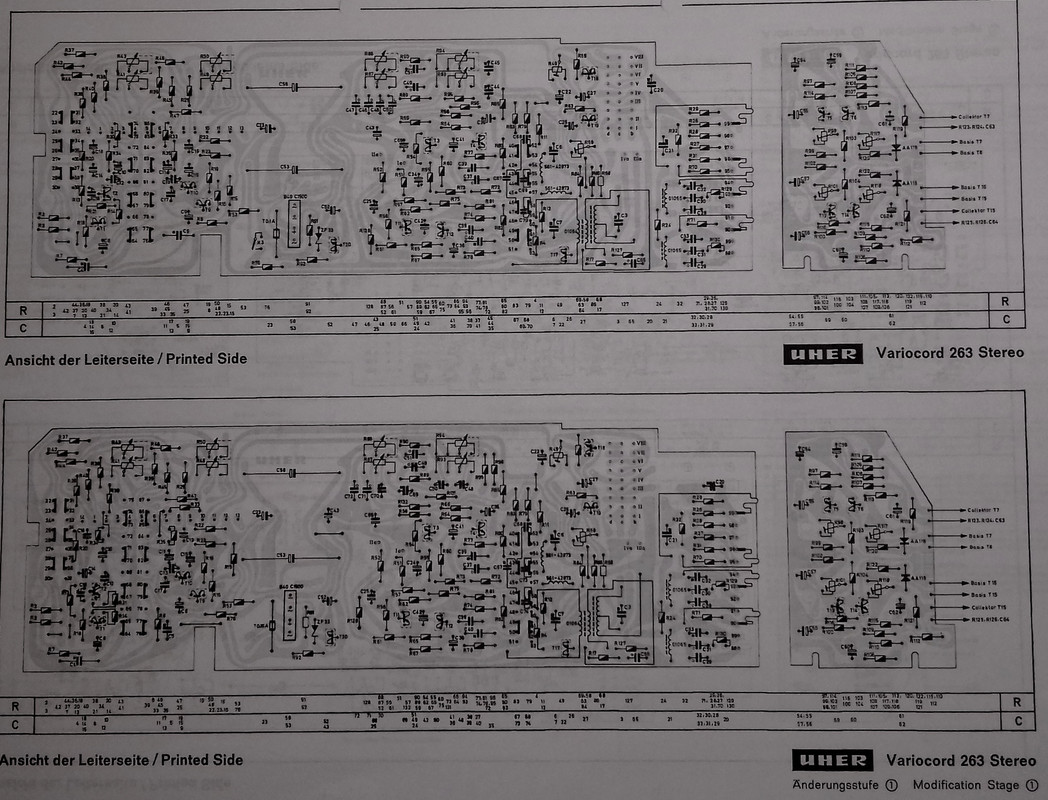

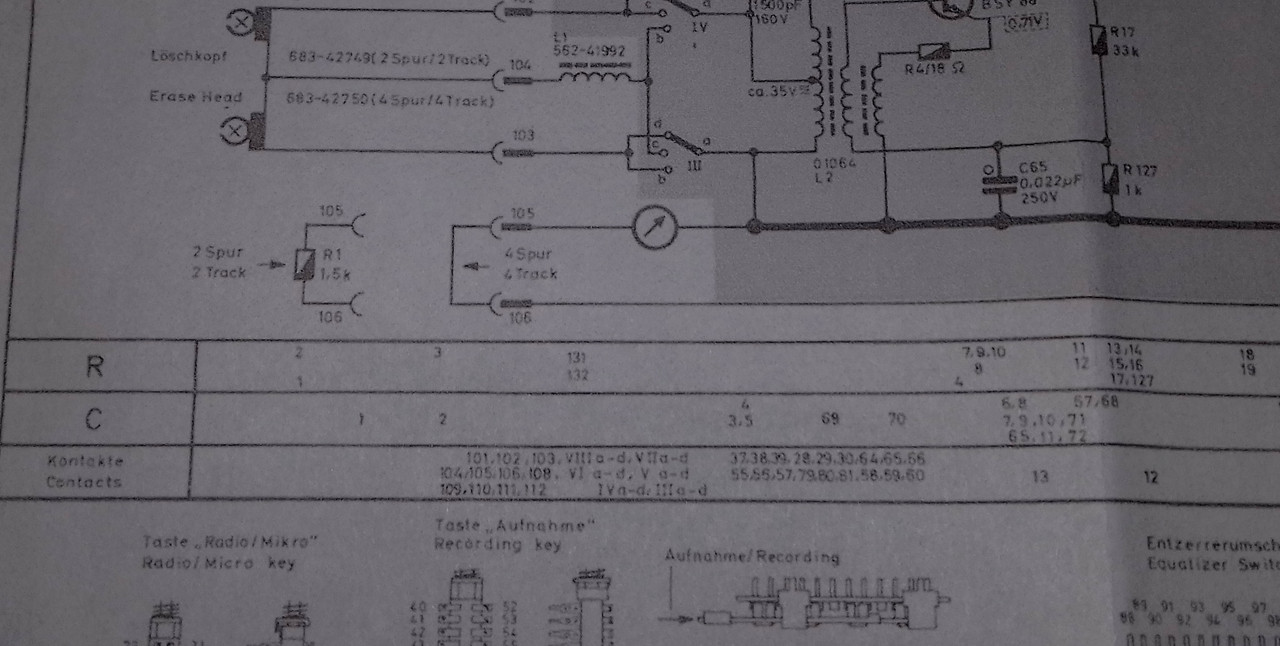

Ein Teil des SM und man kann alles finden :









MfG Werner
