Hallo allerseits,

Mir ist heute ein Wega Modell 3200 vor die Füße gekommen,  leider ohne Netzkabel.

Wer kann mir da eine Quelle nennen-auf ebay für nen Hunni!

Meine Kaltgerätestecker sind entweder 3 polig und so kleine 2polige von alten Rasierern.

Oder gibt es hier Wega-Messis ?....


Beste Grüße

Andreas

Servus Andreas, das hier müsste passen. Hab ich auch an meiner Wega.

https://www.ebay.de/itm/395575277555?mkc...media=COPY

Alternativ Buchse gegen eine Kaltgeräteeinbaubuchse wechseln.

Gibt es bei Thomann unter der Bezeichnung NRK 2für 5,90€ zu kaufen.

Hallo,

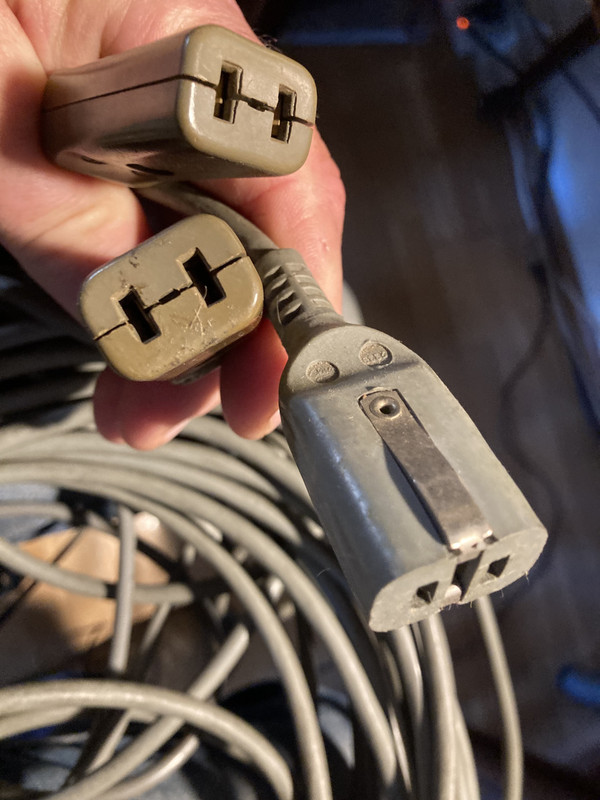

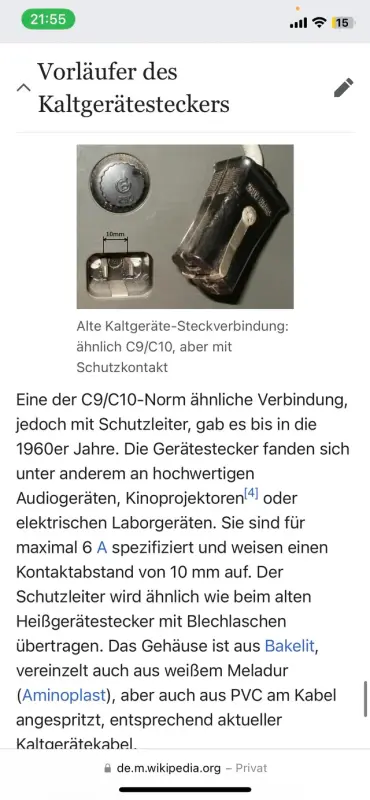

die oben verlinkten Kabel für Revox/Tandberg etc. passen zwar mechanisch, aber sind an dieser Stelle eigentlich falsch! Diese Stecker sind 2-polig und verfügen nicht über einen Schutzleiteranschluss. In den Revox...Tandberg... usw. Geräten ist das auch OK, aber in die Wega 3200 gehört ein mechanisch ähnlicher Stecker, der aber über einen Schutzkontakt verfügt (wobei ich einräumen muss, dass das Service Manual der 3200 keinen SL Anschluss ausweist...). Erkennbar ist das am Metallgehäuse der WEGA Buchse, über die der SL Anschluss hergestellt wird - die Revox.. etc. Geräte haben hingegen 2-polige Kunststoffbuchsen. Diese Stecker sind z.B. auch teilweise beim Quad ESL-55 und bei einigen anderen britischen Geräten aus dieser Ära zu finden. Das sieht dann so aus:


gruß, audiomatic

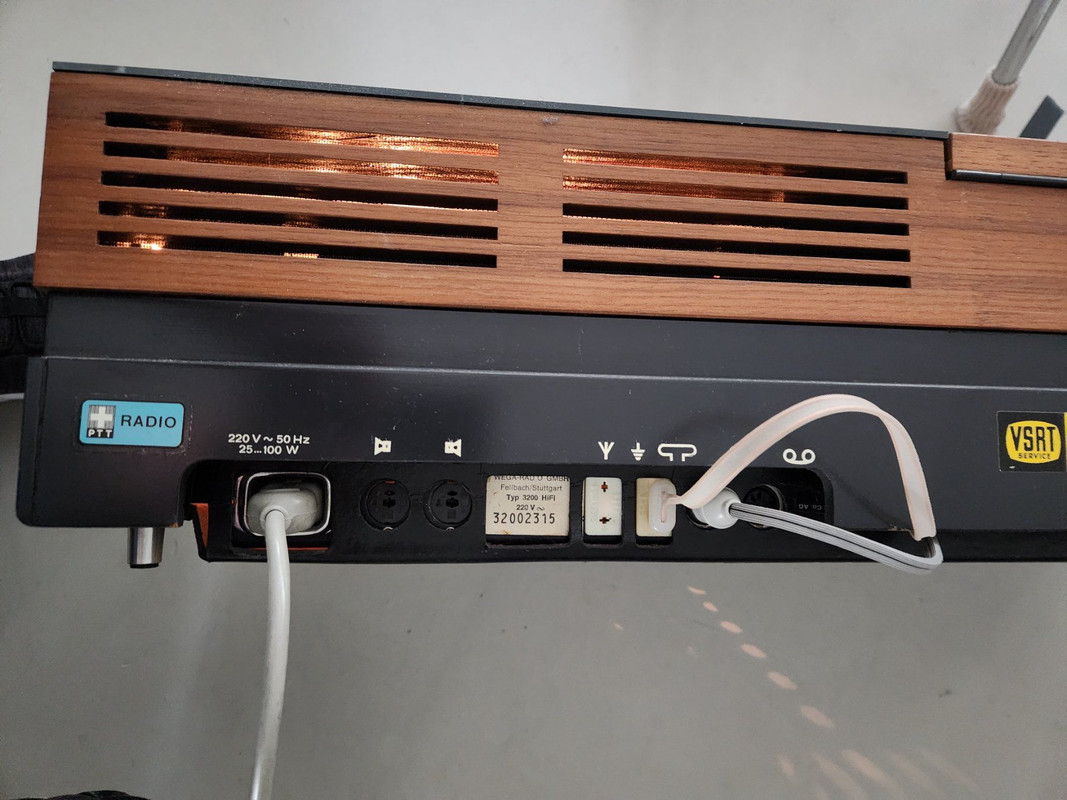

Gibt es von dem Gerät evtl. ein Bild der Rückseite mit nem Typenschild?

Moin,

das Servicemanual weist keinen Schutzleiter auf, weil dieser untrennbar
mechanisch durch die am Gehäuse vernietete Netzbuchse verbunden ist.

Man sollte hier aus Sicherheitsgründen (Schutzklasse) den schon von
audiomatic abgebildeten Stecker verwenden, auch wenn man sich so
Fehlerströme/Brummen einhandeln kann.

Die Bezeichnung ist "Kaltgerätekupplung C9 mit Schutzleiter", nur noch
antiquarisch erhältlich.


p.s.: ich weiß nicht mehr, ob die ganz alten Keyboards der Firma "Roland"
Netzkabel mit Schutzleiter hatten, C9 auf jeden Fall.
Ist womöglich ein Suchstichwort mehr.

Wenn es sich bei dem Teil tatsächlich um ein Gerät der SK1 handeln würde, müssten alle elektrisch leitfähigen berührbaren Teile mit dem Schutzleiter verbunden sein ?

Tja, mal sehen wo so etwas aufzutreiben ist.

Vorab, für einen Funktiontwst geht doch wohl ein reiner Plastikstecker auch. ODER BESSER NICHT?

(09.08.2024, 20:02)onlyurushi schrieb: [ -> ]Wenn es sich bei dem Teil tatsächlich um ein Gerät der SK1 handeln würde, müssten alle elektrisch leitfähigen berührbaren Teile mit dem Schutzleiter verbunden sein ?

Ja, und das ist hier gegeben, ebenso die beim Einstecken der Kupplung
voreilende elektrische Verbindung zum Schutzleiter.

Alkool1
Zum Probieren reicht wohl ein 2-poliger Stecker, Du mußt ja nicht
unbedingt direkt an Metallteile greifen.

Dauerhaft würde ich ein Kabel mit Schutzleiter benutzen, weil auch nur
hiermit gewährleistet ist, daß sich ein (altes, morsches) Netzphase
führendes Kabel, welches sich innen löst, bei Berührung des Gehäuses
sofort die Haussicherung auslöst und nicht das Gehäuse unter Spannung
setzt (was ohne Schutzleiter der Fall wäre).

(09.08.2024, 19:51)grautvOHRnix schrieb: [ -> ]Moin,

das Servicemanual weist keinen Schutzleiter auf, weil dieser untrennbar
mechanisch durch die am Gehäuse vernietete Netzbuchse verbunden ist.

Man sollte hier aus Sicherheitsgründen (Schutzklasse) den schon von
audiomatic abgebildeten Stecker verwenden, auch wenn man sich so
Fehlerströme/Brummen einhandeln kann.

Die Bezeichnung ist "Kaltgerätekupplung C9 mit Schutzleiter", nur noch
antiquarisch erhältlich.


p.s.: ich weiß nicht mehr, ob die ganz alten Keyboards der Firma "Roland"
Netzkabel mit Schutzleiter hatten, C9 auf jeden Fall.
Ist womöglich ein Suchstichwort mehr.

Bei den Wega-Geräten ist der Schutzleiter der Buchse meist nicht durchverbunden, beim 3102 z.B. ist die gleiche Buchse verbaut und diese ist nur auf einer Holzleiste angeschraubt. Der Neutralleiter + Außenleiter wird intern mit zweipoliger Leitung zum eigentlichen Chassis geführt.

Würde mich wundern, wenn es hier anders wäre.

Sorry, aber dann steckte wohl noch nie solch ein Stecker mit Schutzleiterkontakten im der Buchse oder sollte man das nicht zumindest sehe. Dann wäre hier aber eine Geräteprüfung zur Funktion des Basisschutzes sehr zu empfehlen. Dabei  muss dann natürlich auch geprüft werden, ob die frontseitige Metallleiste an der Holzkiste auch niederohmig mit dem SL verbunden ist.

Frage an den TE: Diese schwarze Platte, auf der die Netzbuchse vernietet ist, ist die den überhaupt aus Metall?

Ich schraube den Kasten demnächst mal auf und mach dann mal ein Foto...

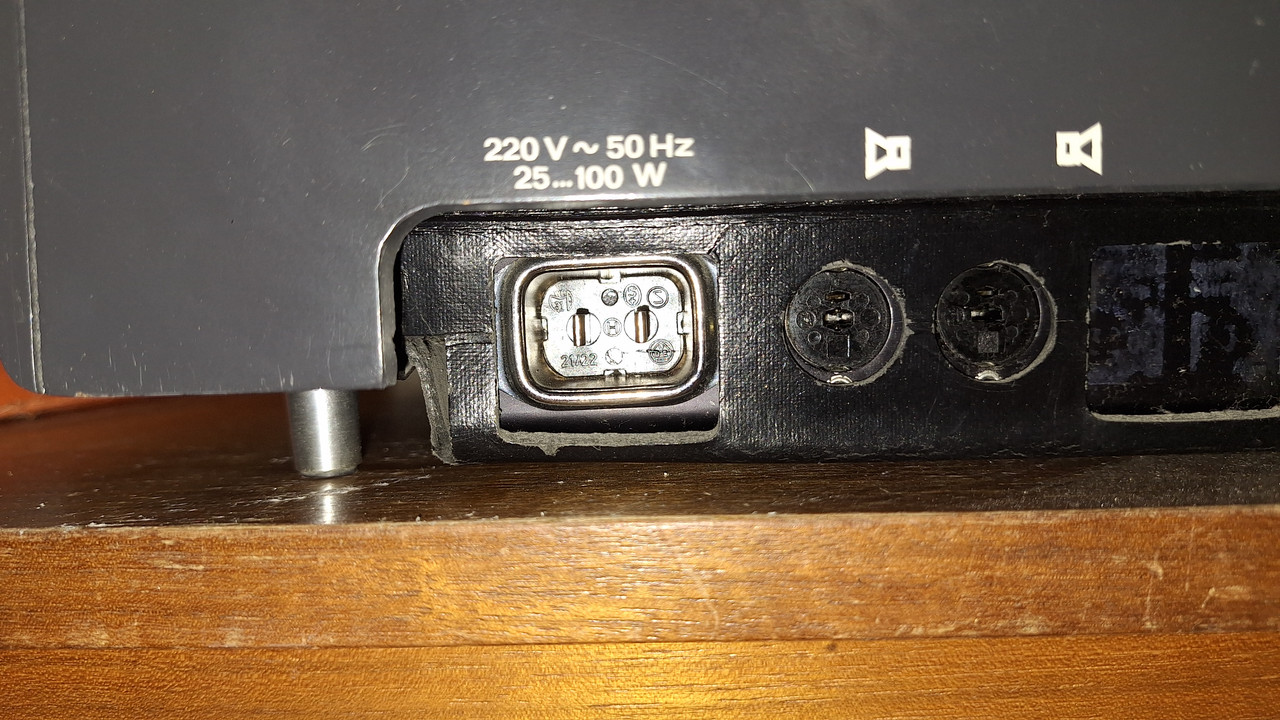

Ausm Netz

Moin,

die Rückseite ist ein Metallteil, es soll ja auch die Wärmeableitung
der Endtransistoren gewährleisten.

Holz oder Preßpappe könnten das nicht.

Bei diesem  Gerät ist  der Schutzleiter duch die Vernietung verbunden
ob gewollt oder ungewollt weiß der Entwickler, nicht wir.
Er weiß auch, ob das nichtleitende Gehäuse einen Berührungsschutz
herstellen soll oder nur schick aussehen.

Ihr macht das schon .....

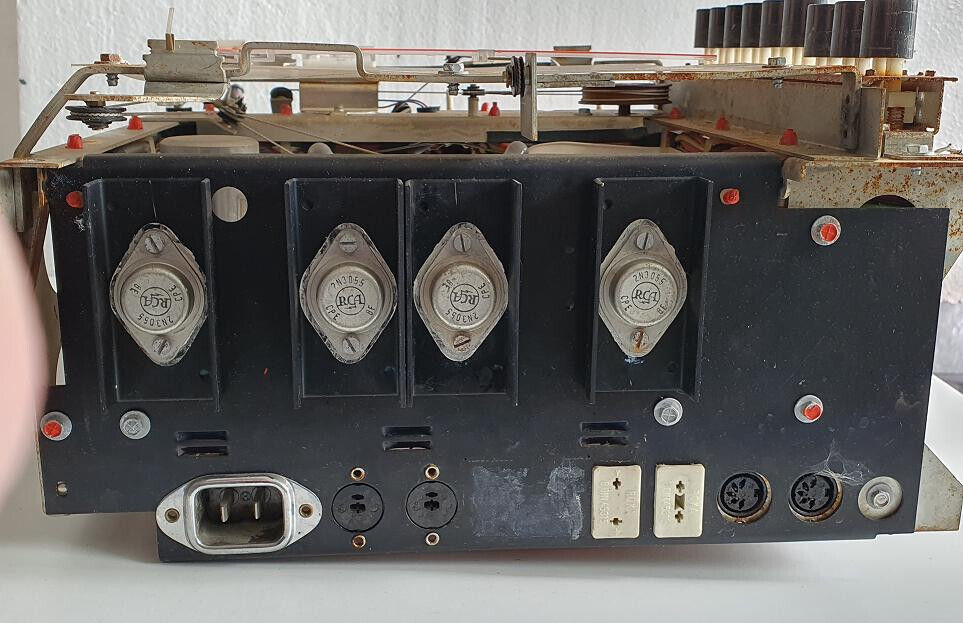

Bild aus der IBÄH-Annonce.

https://www.ebay.de/itm/404209413714?mkc...media=COPY

(09.08.2024, 22:26)Akool1 schrieb: [ -> ]

Ausm Netz

Ein anderes Bild habe ich auch nicht gefunden. Den Entwickler kann man wohl nicht mehr fragen ...

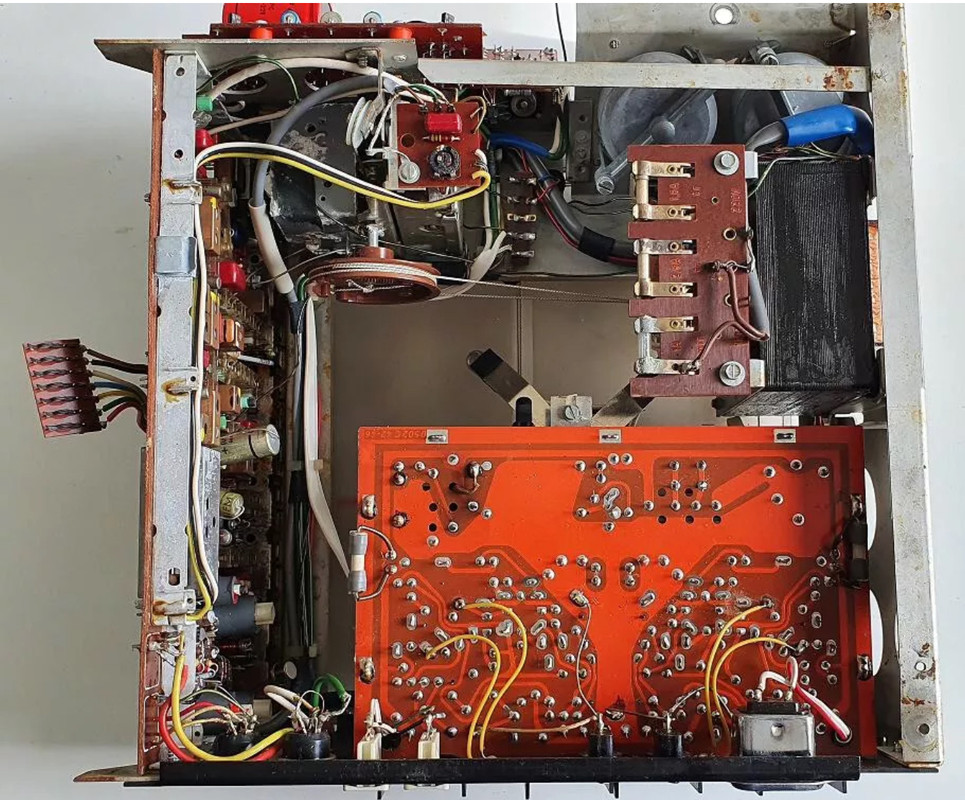

Mach mal ein Innenbild mit der Zuleitung zum Trafo und vom Trafo selbst.

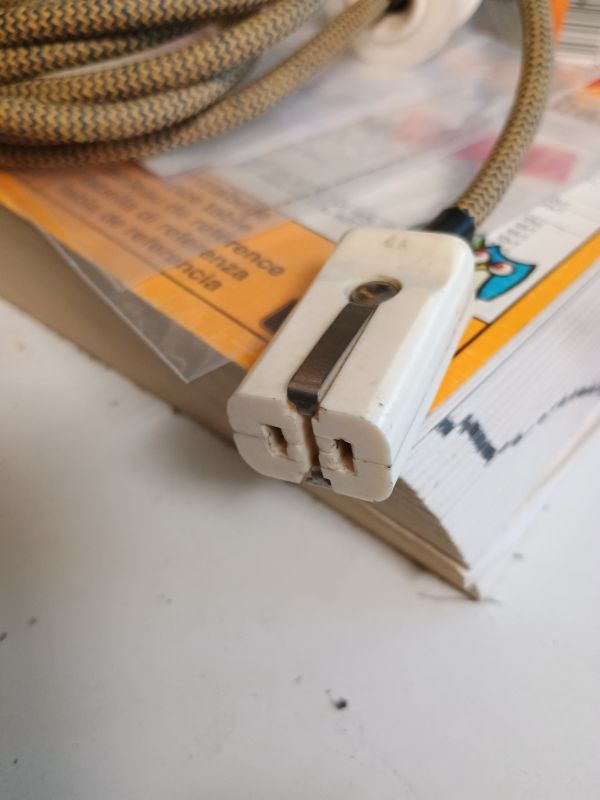

Hier noch ein geklautes Bild aus dem Netz (der Ersteller möge es mir nachsehen)... wie man sieht, wurde auch hier auf die optimale Passung des Netzsteckers eher geringer Wert gelegt ... und ein SKL2 Symbol sucht man bei Geräten dieser Altersklasse meist vergeblich. Braun hat diese Steckverbinder auch verwendet.



gruß, audiomatic

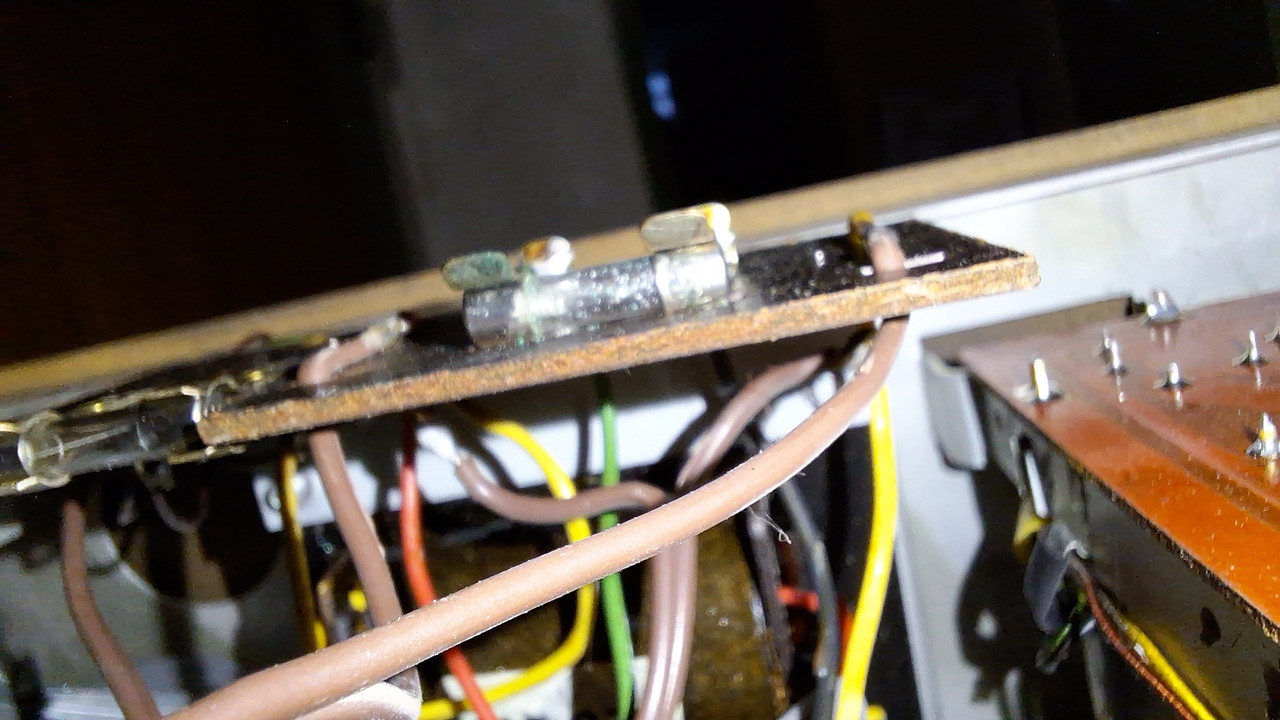

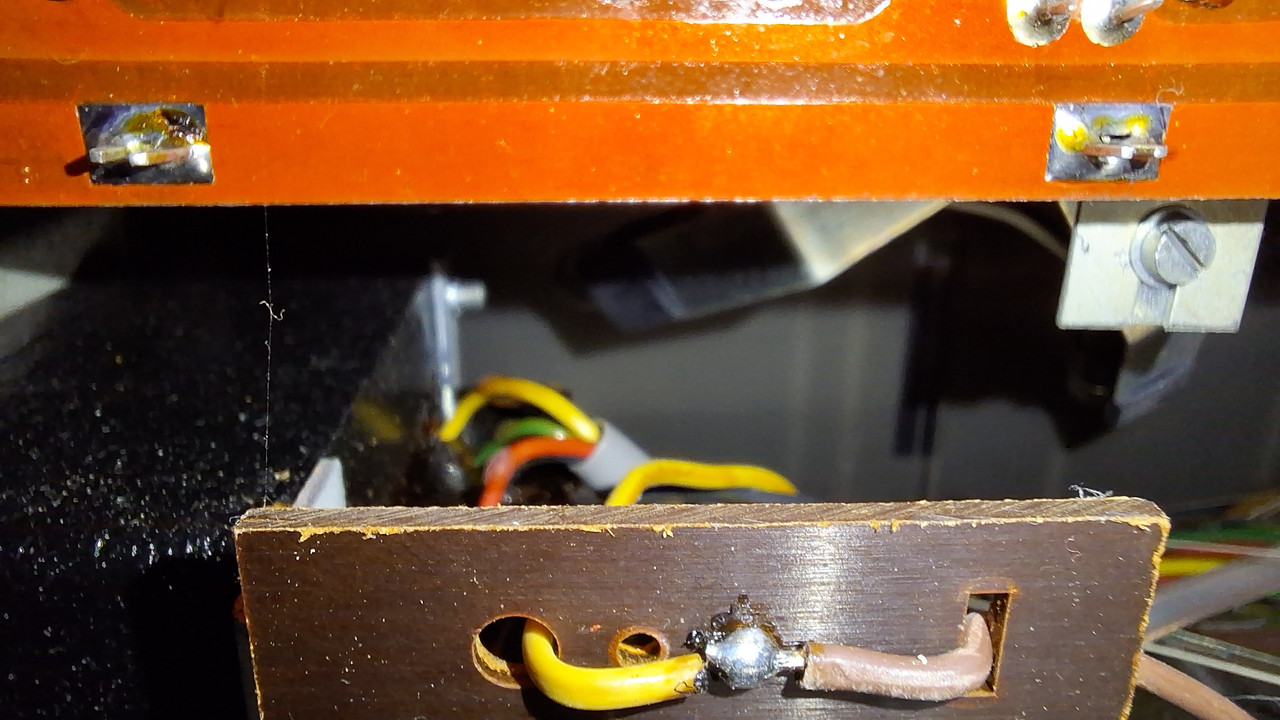

Eben mal kurz die Bodenplatte ab

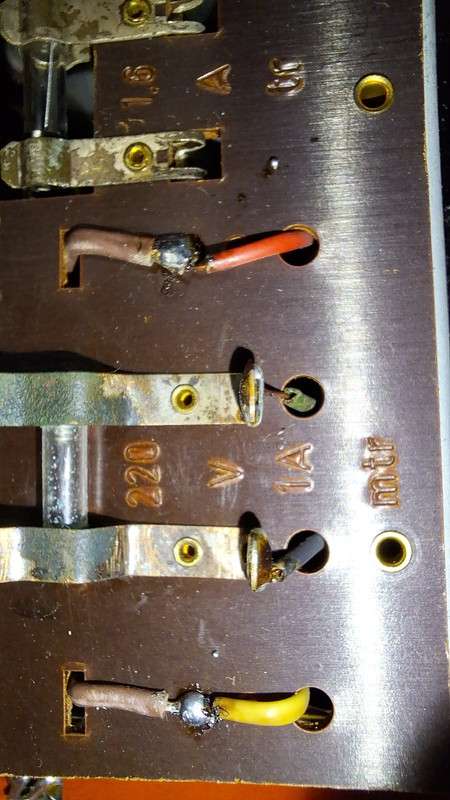

Die beiden Kabel gehen in an die Platte mit den Sicherungen und von dort rot/gelb in den Trafo





Antwort eines ebay Anbieters auf meine Frage nach dem Kabel:

Guten Abend,
Das Kabel ist nicht das Original.
Die zu bekommen mit zwei Pins fast unmöglich,ich habe ein Kabel durch die untere Verkleidung verlegt,und einfach an die Kontakte verlötet.
VG

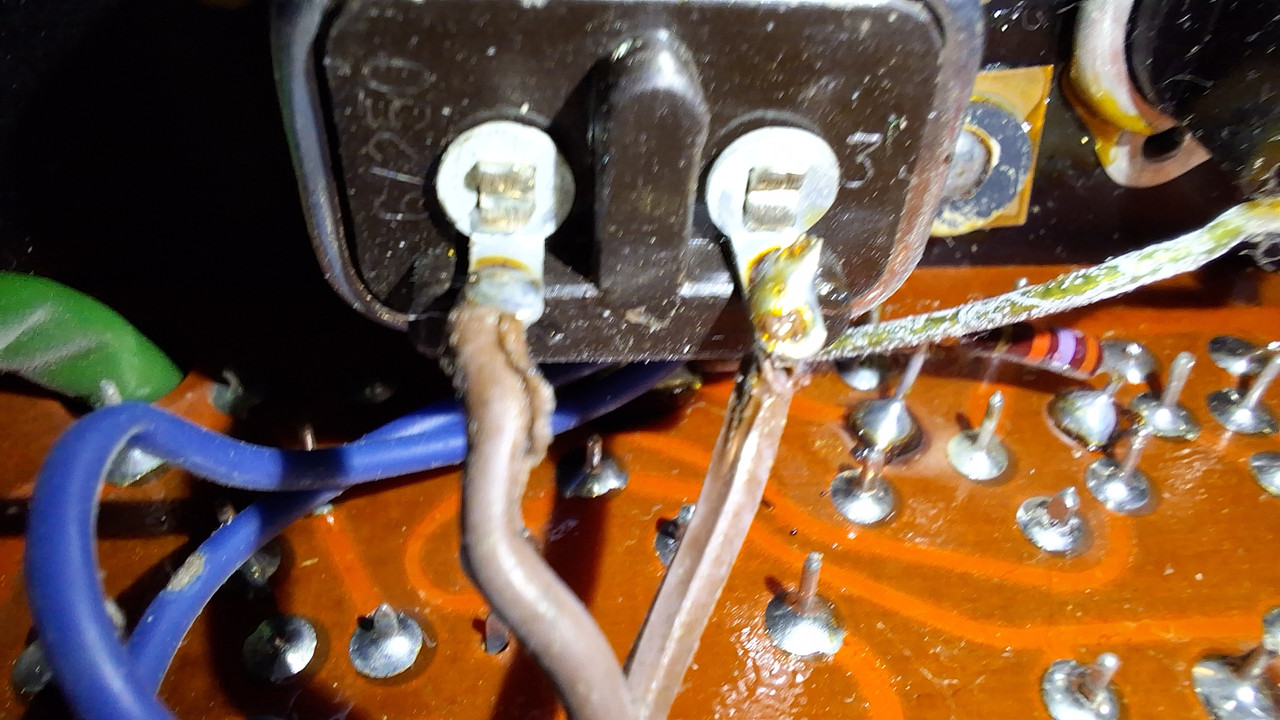

Bedeutet das jetzt, dass an den frei liegenden Pins der Buchse Netzspannung anliegt?

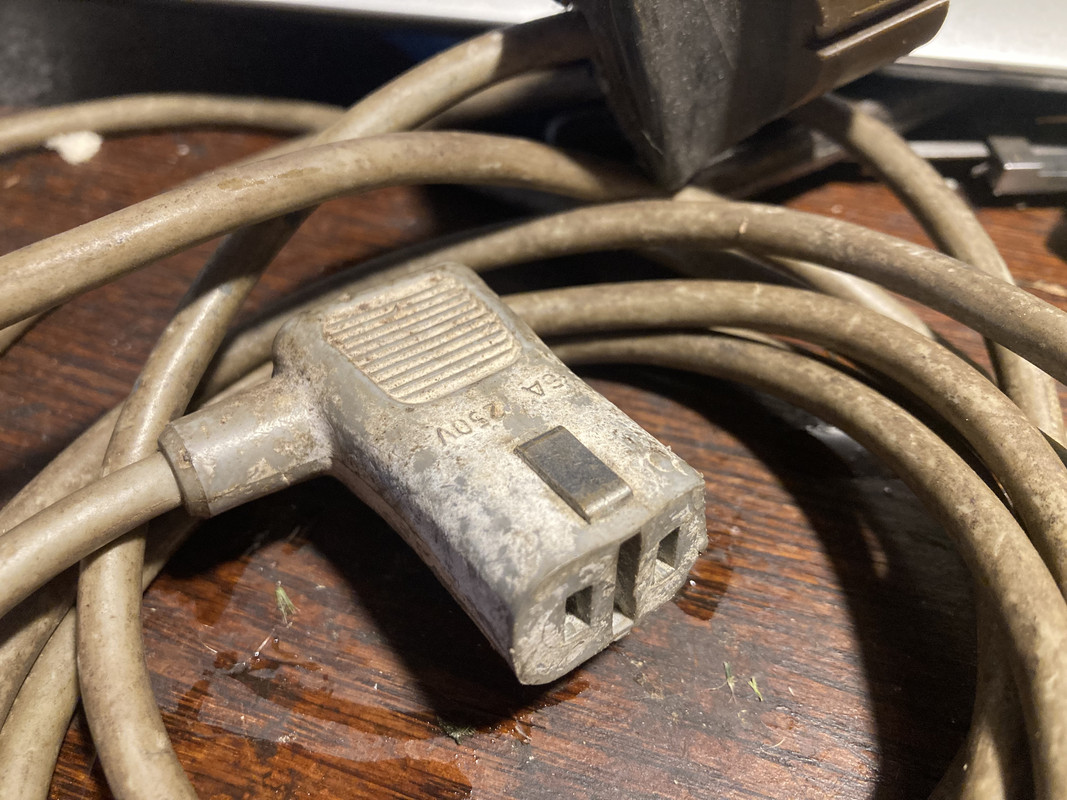

Hier ein aus dem Internetz geklautes Bild, welches zeigt, daß
ein Kontakt auch hergestellt werden kann, wenn ein passender
Stecker ganz fehlt.

Danke für die Bilder Andreas. Bleibt die Frage wie der Trafo ausgeführt ist. Wenn man von einem normalen Netztrafo ausgeht, dürfte doppelte oder verstärkte Isolierung kaum verbaut sein. Damit sollte der Erdanschluß über eine dreiadrige Anschlußleitung hergestellt werden um bei einem Isolationsfehler zwischen Primär- und Sekundärwicklung eine gefährliche Berührungsspannung durch Auslösung des LS zu verhindern. Solche Leitung ist bei einem Sicherheitstest z.B. in einer Fachwerkstatt notwendig.
Offen liegende netzspannungführende Bauteile sind in Radiogeräten nicht ungewöhnlich. Darüber freuen sich Deckelabschrauber ohne Trenntrafo ...

War hier nicht mal eine 8% Regel  bevor man hier das erste mal schreiben darf ?

Ich war vor ein einigen Jahren  schon mal angemeldet und einige kennen mich
vom Geraffel einsammeln her. Von Gummersbach  aus, Yamaha Boxen mit angeklebten
Tigerfell-Imitat  nach Baden Baden und  von Mannheim in die Schweiz, dort wo das
Forumstreffen wahr.

Jetzt zum Thema
Ich habe vor ein paar Jahren einen alten Diaprojektorentsorgt, die Netzbuchse müßte
die gleiche gewesen sein, wie bei Deinen Wega.

Such mal bei ebay nach:  Diaprojektor Zeiss Ikon Ikomat im Koffer - Vintage 1950er

Auf einem Bild ist die Steckbuchse abgebildet


Normalerweise verwahre ich die Netzkabel, -  bevor ich aber danach
suche könntest Du mir bitte die "Innenmaße" der Netzbuchse
mitteilen ?

Wenn ich fündig werde und das Kabel noch in Ordnung ist
kannst Du es haben.

Gruß

Toni

Habe Online was gefunden, aber bei dem Preis,
kein Wunder das Sie noch eine Kaltgerätekupplung
haben.

https://www.wittnercinetec.com/epages/Wi...ducts/4092

---
