Nachdem ich mich nun etwas in das Thema Revox A78 Amp eingelesen habe, ist es nun Zeit sich diesem schönen Teil mal anzunehmen.
Bekannte Schwachstellen sind ja hier die Trimmer und die FRAKO Elkos, vor allem auf den beiden Endstufen Platinen hinten im Gerät.
Also habe ich mir vor dem ersten Einschalten des Verstärkers diesen mal innen genauer angesehen und die Trimmer kurz durchgemessen.
Da zeigte sich schon das erste Problem an einem der 2.5k Trimmer: Der Schleifer hatte sich gelöst.
Die anderen Trimmer sind teilweise festgegammelt, so ist eine Ruhestrom Prüfung und Einstellung natürlich nicht möglich.
Also beide Platinen raus und die Trimmer sowie Elkos ausgelötet. Die Frakos waren teilweise schon am auslaufen.
Es zeigte sich bei Begutachtung der beiden Platinen jedoch noch ein weiteres Problem:
Beide R518 10 Ohm Widerstände haben sichtbare Schäden durch Überhitzung. Also auch raus damit.
Ich hoffe mal, das kein Defekt an den Leistungstransistoren entstanden ist.
Neue Elkos und die Piher Trimmer habe ich schon hier, die 10 Ohm Resis muss ich erst noch besorgen.


[Bild: a78-2.jpg]


[Bild: a78-3.jpg]


Fortsetzung folgt...
Nachdem ich heute die restlichen Teile von Reichelt geholt habe, wurden auch die restlichen Platinen überholt.

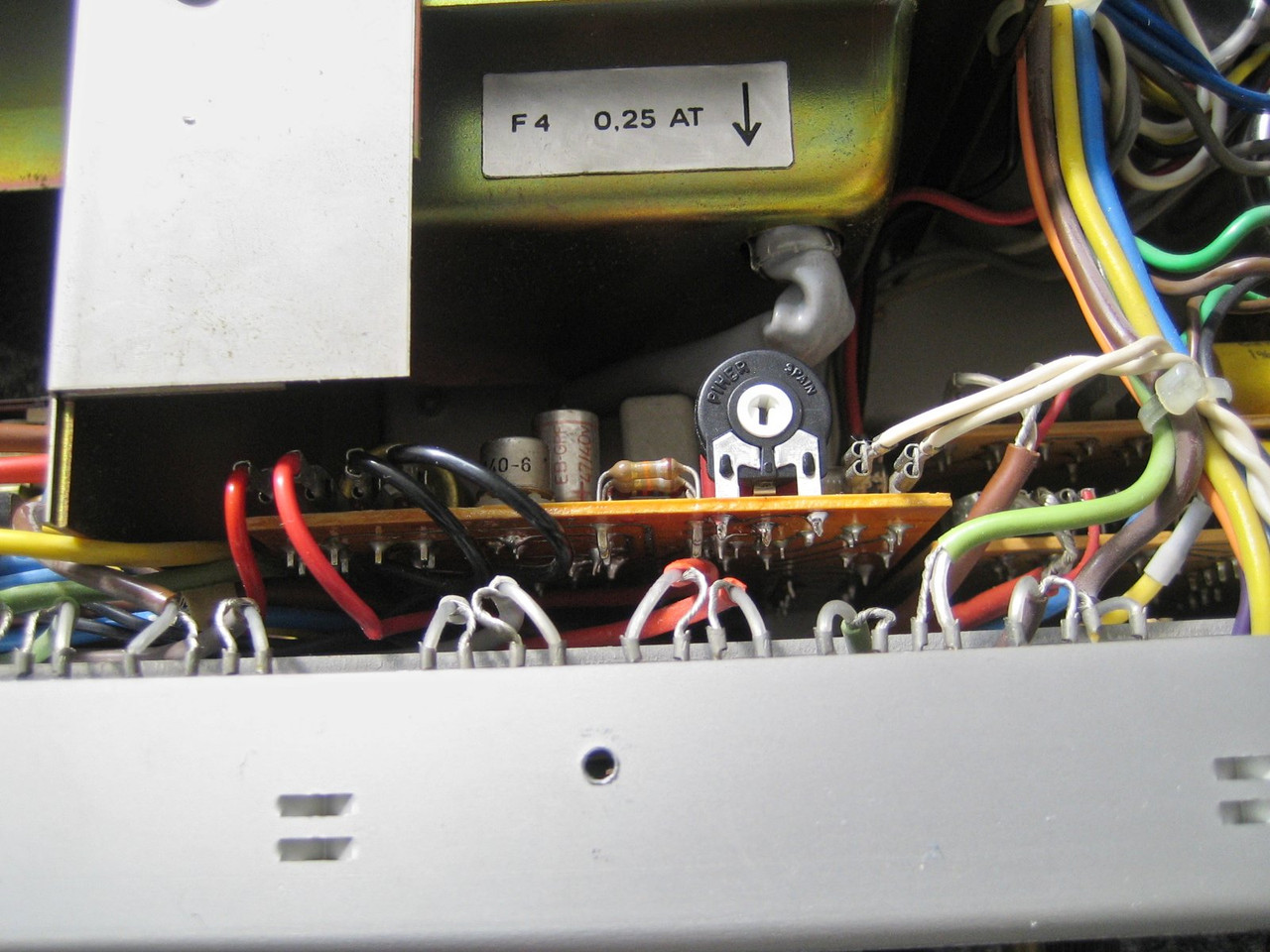

Diese verflixte Platine mit dem 24 Volt Trimmer macht es einem echt nicht leicht diesen zu tauschen.

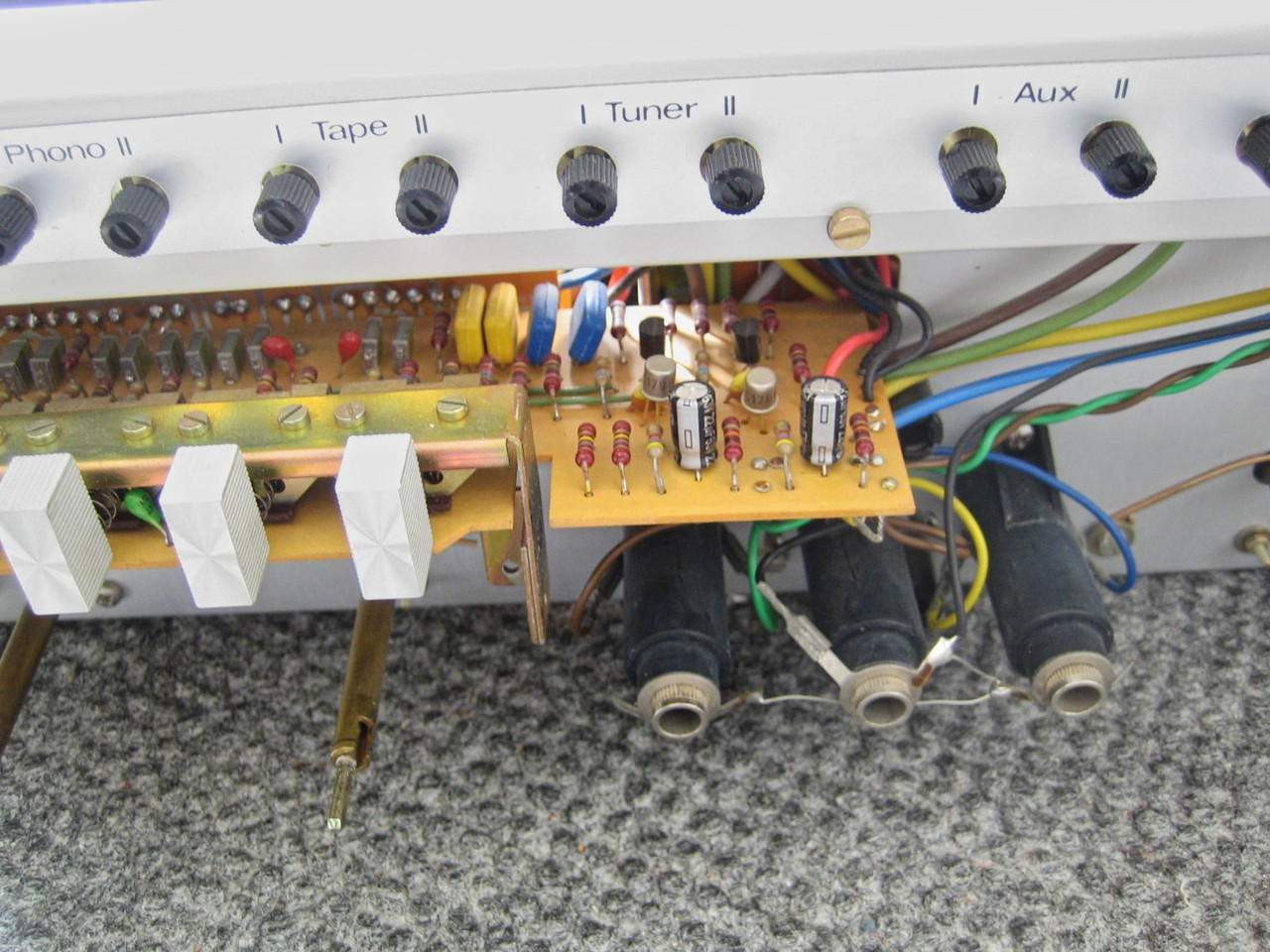

Wo die Front eh schon mal ab ist, wurden die beiden 22u auf der Schalterplatine auch gleich mit getauscht.
Wieder zusammen bauen und einschalten, vorher das Messgerät an Klemme 14 für den 24 Volt Abgleich hängen.
Beim Einschalten ist nix passiert, kein Knall, kein Rauch - puh, Glück gehabt.
Die 24 Volt passten auch fast, lies sich problemlos exakt justieren.
Mit den beiden R519 soll ja nun an den LS Klemmen der Ruhestrom eingestellt werden.  Aber auf welchen Wert genau?
Einige sagen 0 Volt (so gut es geht), andere sagen ca. 40 mV.
Auf welchen Wert sollen die beiden R520 eingestellt werden? Lt. Service Manual ca. 20 mV weniger als der Wert an den LS Klemmen.

Ich war mal neugierig und habe ein paar alte Telefunken RB40 an die DIN Buchsen geklemmt und einen Zuspieler per Cinch angeschlossen.
Jau, läuft - das Teil macht schon gut Wumms!  Gerade darf er sich ein bischen an Deep Purple austoben. Big Grin
Was mich nur etwas stört, ist ein leichtes 50 Hz Brummen aus den Lautsprechern. Momentan ist das Chassis aber noch offen und die LS stehen direkt daneben.


[Bild: Revox-A78revised.jpg]

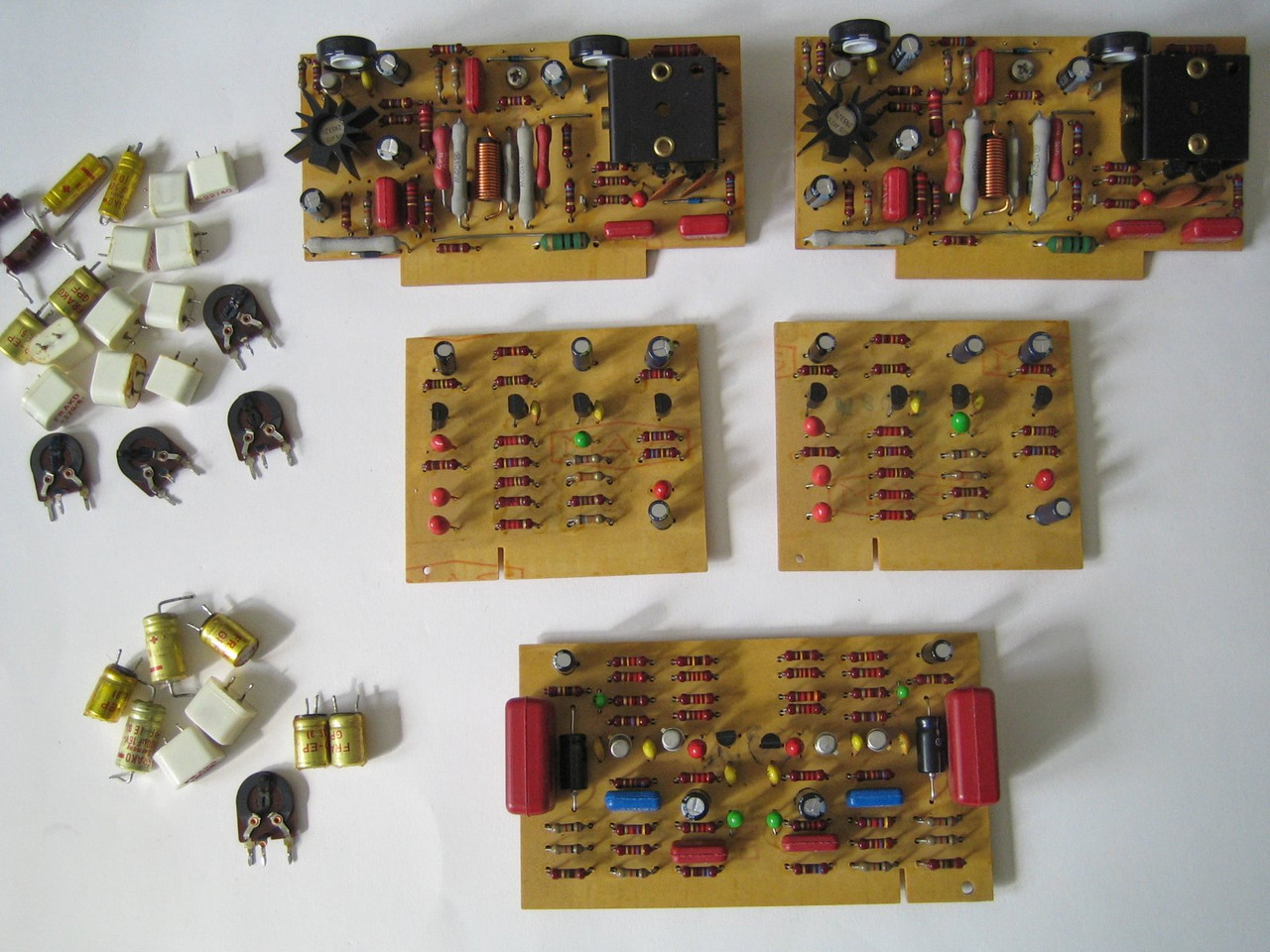

Das obligatorische 'habe Fertig' Bild
[Bild: Revox-A78revised2.jpg]

[Bild: Revox-A78revised3.jpg]

Hat echt Spaß gemacht, ist immer wieder Toll nach einer Reparatur bzw. Überholung ein altes Schätzchen wieder spielen zu hören!
Ja, da gratuliere ich doch schonmal zur erfolgreichen Wiederbelebung.
Den Brumm kriegst bestimmt noch weg, da bin ich sicher.
Ich denke, da bist Du auf der Netzteilplatine und den Elkos auf der richtigen Spur.

LG
Mike
Um das alles so sauber und gewissenhaft zu machen, muss man einen A78 schon sehr lieb haben.
Mit den individuell anpassbaren Eingängen, hatte er durchaus seine positive Seiten....wenn auch nicht viele. Wink3
Man darf das Alter auch nicht vergessen. Nordmende und Telefunken sahen zu der Zeizt auch nicht atemberaubender aus.
Nachdem ich mich nun etwas in das Thema DC Offset und Ruhestrom eingelesen habe, glaube ich die Einstellung am A78 verstanden zu haben:
- der DC Offset an den LS Ausgängen sollte tatsächlich möglichst genau 0 Volt betragen.
- die Ruhestrom Messung ist ja eigentlich eine Spannungsmessung der Differenz zwischen den beiden als Ösen (beim MK II) ausgeführten Messpunkten.
Hier soll eine Spannung von 20 mV eingestellt werden.
Ok, also Verstärker ausschalten, Lautsprecher abklemmen und 2 Multimeter anschließen, eines an den LS Ausgang, das andere an die Ösen der Treiberplatine.
Verstärker wieder einschalten und die Werte begutachten, mit den Trimmern R519 und R520 auf 0 Volt bzw. 20 mV einstellen.
Das ganze für den linken und rechten Kanal durchgeführt, die besagten Werte ließen sich mit etwas Geduld sehr genau einstellen.
Also Messgeräte wieder abklemmen, die Lautsprecher wieder anschließen und einschalten, doch - böse Überraschung:
Nun kommt ein heftiges Summen aus beiden Kanälen, welches mit dem Volume Regler lauter und leiser wird.
Tja, da ist wohl was schiefgegangen. Sad
Hört sich für mich nach einem Masse Problem an.
Das schwarze Masse Kabel vom Trafo sitzt aber fest am vorgesehenen Punkt an der Frontplatte zwischen den beiden Kopfhörer Anschlüssen.
Das Summen ändert sich, wenn ich mit einem Holzstock oder dem Finger einen der Tantals auf der oberen Line Amp Platinen berühre.
Beide Platinen noch mal gezogen und penibel begutachtet und gereinigt, auch die Slots. Die waren aber auch vorher schon sehr sauber.
Das brachte leider keine Besserung.
Als nächstes werde ich mir mal die Pinbelegung der Karten raussuchen (wo ist Eingang, Ausgang, Masse) und mal etwas drauf rumdenken.
Nur eine Frage:

Wurde das Gerät direkt nach dem Wechsel unzähliger Teile bereits in Betrieb genommen, und wurde zu diesem Zeitpunkt
noch keine Störung vernommen, oder wurde das Gerät VOR deinen überaus sorgfältigen, exakten und perfekten  Einstellarbeiten (noch) gar nicht ausprobiert?
Ich habe den Amp erst nach dem Tausch der Elkos und Trimmer (aber VOR dem Abgleich von R519, R520) in Betrieb genommen.
Da war nur ein leises Summen aus dem rechten Kanal zu hören, welches sich beim aufdrehen des Lautstärke Reglers aber nicht verstärkte.
Nach dem Tausch der Elkos und der Trimmer habe ich den A78 so 2 Stunden mit Musik berieselt, dabei fiel mir nichts ungewöhnliches auf.
Erst danach habe ich an den Trimmern gedreht und seit dem das laute Summen aus beiden Lautsprechern.
Zitat:Da war nur ein leises Summen aus dem rechten Kanal zu hören,

Das war bereits nicht in Ordnung. (Dezent formuliert)

Zitat:Erst danach habe ich an den Trimmern gedreht

Dann wäre es wohl das Einfachste, die Trimmer wieder zurückzustellen, da es dir ja dann nicht auffällt.
Ich habe mir noch mal den Revox A78 vorgenommen, dieser hat ja weiterhin dieses nervige Brummen aus den Lautsprechern.
Außerdem sind die neuen Elkos auf der Phono/Line Amp und den Klang Platinen teilweise zu hoch, so das diese Kontakt
mit der darüber liegenden Platine haben.
Ich habe auch in den sauren Apfel gebissen und die beiden schwer zugänglichen 220 µ Elkos bei den Slots der Steckmodule getauscht.
Boah, ist das eine heiden Arbeit da ran zu kommen. Beide Elkos sind nach Ausbau und Messung mit dem ESR70 tatsächlich auffällig.

[Bild: elkos.jpg]


[Bild: elkos4.jpg]


Dann neue, flachere Elkos eingelötet.

[Bild: elkos3.jpg]


[Bild: elkos2.jpg]


Alles kontrollieren und wieder zusammen bauen und testen...das Brummen ist weg! Thumbsup
Mangels einer eigentlich passenden Revox A 77 muss halt mein Uher CR 124 als Zuspieler herhalten.

[Bild: rebuild.jpg]


[Bild: playloud.jpg]


Zusammen mit den Telefunken RB 40 macht die Kombi schon richtig Laune, vor allem das alles wieder funktioniert.
Jede der Komponenten ist immerhin über 50 Jahre alt! Oldie
Zitat:...macht die Kombi schon richtig Laune,

Das kann ich mir sogar sehr gut vorstellen. LOL
Als "Tapeforever" mit 70er REVOX Anlage brauchst du aber unbedingt mal eine A77 zur Anlage !

Frankie
Auch der 2. Revox A 78, diesmal die ältere Mk. I Version, tönt jetzt nach wohl über 20 Jahren Dornröschen Schlaf wieder!
