eigentlich eine Einstellung, die nur im Werk gemacht wird.
Es gibt diverse Anleitungen, ihn generell einzustellen, was ich auch gemacht habe.
Der Nak spielt zwar sauber, aber er braucht bisweilen, um einen Track beim skippen zu finden.
Daher würde ich diese Einstellung gerne wie im SM einstellen:
Und das erklärt, übersetzt:

Tracking-Servoverstärkung:
Schließen Sie einen Signalgenerator an Pin 4 von U 102 an. Legen Sie ein 1-kHz-Audiosignal mit 300 mV über einen 220-kΩ-Widerstand an.
Schließen Sie das Oszilloskop über einen 1-kHz-BPF an TP (Track) an. Drehen Sie RV 103 langsam im Uhrzeigersinn und halten Sie an der Stelle an,
an der das Tracking-Servosignal ausfällt (im Original: goes out) . Nehmen Sie an dieser Stelle an, dass der Rauschpegel 0 dB beträgt.
Stellen Sie RV 103 so ein, dass ein 1-kHz-Signalpegel von -6 dB erreicht wird.

Wie könnte der 1kHz Band - Pass - Filter beschaffen sein? Wahrscheinlich aktiv, oder? Wie erkenne ich die -6dB am Oszilloskop ?
Und kann ich als "Tongenerator" auch meinen Mono -EB-Mixer (SIE232, ein SQN-3 Nachbau für das ZDF, hat XLR und Kopfhörer)
nehmen, der einen variablen 1kHz Tongenenerator hat? Der Kopfhörerausgang muss ja 600 ohm Kopfhörer antreiben.
Anbei noch der Ausschnitt im Schaltplan und der U102, ein CX20108, war mitte der Achtziger in allen Geräten drin, die Sony - Technik verbaut hatten...

Danke und Grüße,
Sal

]]> schon vor sehr langer Zeit habe ich aus Versehen den Tracking Gain meines OMS-5EII verstellt,
eigentlich eine Einstellung, die nur im Werk gemacht wird.
Es gibt diverse Anleitungen, ihn generell einzustellen, was ich auch gemacht habe.
Der Nak spielt zwar sauber, aber er braucht bisweilen, um einen Track beim skippen zu finden.
Daher würde ich diese Einstellung gerne wie im SM einstellen:
Und das erklärt, übersetzt:

Tracking-Servoverstärkung:
Schließen Sie einen Signalgenerator an Pin 4 von U 102 an. Legen Sie ein 1-kHz-Audiosignal mit 300 mV über einen 220-kΩ-Widerstand an.
Schließen Sie das Oszilloskop über einen 1-kHz-BPF an TP (Track) an. Drehen Sie RV 103 langsam im Uhrzeigersinn und halten Sie an der Stelle an,
an der das Tracking-Servosignal ausfällt (im Original: goes out) . Nehmen Sie an dieser Stelle an, dass der Rauschpegel 0 dB beträgt.
Stellen Sie RV 103 so ein, dass ein 1-kHz-Signalpegel von -6 dB erreicht wird.

Wie könnte der 1kHz Band - Pass - Filter beschaffen sein? Wahrscheinlich aktiv, oder? Wie erkenne ich die -6dB am Oszilloskop ?
Und kann ich als "Tongenerator" auch meinen Mono -EB-Mixer (SIE232, ein SQN-3 Nachbau für das ZDF, hat XLR und Kopfhörer)
nehmen, der einen variablen 1kHz Tongenenerator hat? Der Kopfhörerausgang muss ja 600 ohm Kopfhörer antreiben.
Anbei noch der Ausschnitt im Schaltplan und der U102, ein CX20108, war mitte der Achtziger in allen Geräten drin, die Sony - Technik verbaut hatten...

Danke und Grüße,
Sal

]]> https://old-fidelity-forum.de/thread-55383.html Sun, 12 Apr 2026 09:16:55 +0000 Dirk Kramer]]> https://old-fidelity-forum.de/thread-55383.html
bei meinem Nikko Verstärker (TRM-750) ist der Elko defekt.

Wenn ich das richtig sehe, müsste es ein Doppel-Elko sein.

Jetzt meine Fragen:

1.       Ist es ein Doppel-Elko?
2.       Da ich kaum Doppel-Elkos gefunden habe, ist es sinnvoll diesen durch 2 Einzelne zu ersetzen oder wieder einen Doppel-Elko verbauen?
3.       Und welche Elkos würdet Ihr für die jeweilige Variante empfehlen?

Vielen Dank im Voraus und euch noch ein schönes Wochenende!


]]>
bei meinem Nikko Verstärker (TRM-750) ist der Elko defekt.

Wenn ich das richtig sehe, müsste es ein Doppel-Elko sein.

Jetzt meine Fragen:

1.       Ist es ein Doppel-Elko?
2.       Da ich kaum Doppel-Elkos gefunden habe, ist es sinnvoll diesen durch 2 Einzelne zu ersetzen oder wieder einen Doppel-Elko verbauen?
3.       Und welche Elkos würdet Ihr für die jeweilige Variante empfehlen?

Vielen Dank im Voraus und euch noch ein schönes Wochenende!


]]> https://old-fidelity-forum.de/thread-55382.html Sun, 12 Apr 2026 08:42:02 +0000 Accuman]]> https://old-fidelity-forum.de/thread-55382.html
ich bin neu hier und starte gleich mal mit einer oder zwei Fragen. Zur Situation: Zur Musik und HiFi bin ich Ende der 70er Anfang der 80er Jahre gekommen. Aus dieser Zeit habe ich noch ein paar hübsche Teile der Marken Pioneer, Accuphase, Luxman und Thorens.

Genervt durch die damals weit verbreitete FTZ-konforme Entstörung der Phono-Vorstufen durch eine unangemessene Erhöhung der Kapazität im Eingang wurde ich zum MC-Fan. Ich habe noch immer ein Yamaha MC-9, ein Denon DL-103, ein AT 3100 XE und von der High-Output Fraktion ein AT-3200 XE. Mein damaliger Favorit war das MC-9.

Geblendet durch die digitale Euphorie der späten 80er und 90er Jahre bin ich dann auf CDs umgestiegen und habe mir im Laufe der Zeit eine ordentliche Sammlung zugelegt. Höre diese über Teac VRDS-7 sowie Accuphase DP-55. Nun habe ich in meinem Leben wieder etwas mehr Zeit und werde zunehmend genervt durch die Haptik der CDs. V.a. das Jewel Case (eckig, billig, knarzend) stört mich mittlerweile so, dass ich mich sukzessive von allen meinen CDs trennen werde (bis auf die Digipaks!). Was mir an den CDs auch fehlt ist die Sinnlichkeit, die beim Auflegen und Spielen eines Vinyls entsteht. Nichts davon bleibt bei der CD übrig!! Wenn ich Musik beliebig hören möchte, tue ich dies Lossless über die bekannten Streaming Dienste und einen Netzwerkplayer von Cambridge und stelle keinen klanglichen Unterschied zur CD fest.

Zum tatsächlichen Musikhören habe ich aber meine Vinylsammlung aus den 70ern und 80ern wiederentdeckt. Und hier kommt das Problem: Alle meine MCs haben mittlerweile gut 1000 Betriebsstunden auf dem Buckel und ich meine, das hört man mittlerweile. Leider gibt es mittlerweile keine brauchbaren MC-Systeme unter 200 € mehr und ich habe keine Lust 4x500 € für meine 4 Plattenspieler auszugeben. Somit werde ich wohl auf MM umsteigen. Hier liebäugle ich mit dem Goldring E3, dem AT-VM95-SH, dem Sumiko Pearl und zu Hause liegt noch ein NOS Audio-Technica 120e ungespielt herum. Ja, ich weiss, das sind alles keine High-End Produkte, aber mittlerweile habe ich eine klare Philosophie zur High-End im HiFi-Bereich: Ca. 90% des Top-Klangs sind mit 25% der Kosten eines tatsächlichen High-End Geräts zu erreichen. Willst Du die restlichen 10% rauskitzeln, musst Du das vier- bis fünffache investieren. Und das sind meine Ohren mittlerweile wirklich nicht mehr wert...

Daher werde ich mir preislich attraktive, sehr gute MM-Abnehmer zulegen um auch zu erfahren, was heutzutage mit MM möglich ist und wie die Unterschiede an meinen Kombinationen klingen. Das Problem dabei wird jedoch die Anschlusskapazität der MM-Eingänge meiner Verstärker sein. Ich spreche hier von einem Accuphase E-205, einem Pioneer A-717 MkII, einem Yamaha A-1000 sowie einem Luxman L-510. Ich gehe davon aus, dass alle 4 Verstärker unter einer FTZ-Entzerrung im - ansonsten guten - Phono-Eingang leiden, die einen Yinyl-Genuss mit MM unmöglich machen. Von einem befreundeten Elektroniker - der mittlerweile allerdings verstorben ist - hatte ich in den 80ern mal erfahren, dass die Erhöhung der Gesamtkapazität zur Funkentstörung einfach durch parallel geschaltete Keramikkondensatoren im Phonoeingang direkt in der Vorstufe erzeugt wurde. Und man nur die betreffenden Kondensatoren nur ablöten (ein Füßchen in die Höhe!) muss um die ursprüngliche Anschlusskapazitäten zwischen 50 und 200 pF wieder zu erreichen. Der Sound wäre dann auch wieder sauber wie bei MC. Nun meine Fragen: kann mir jemand sagen mit welchen Anschlusskapazitäten in der Phono-MM Stufe die 4 obigen Verstärker für den deutschen Markt ausgeliefert wurden oder wo ich diese Werte evtl. finden kann? Und die zweite Frage wäre: kann mir jemand einen Tipp geben, wo ich die guten Stücke von den betreffenden  Kondensatoren befreien lassen kann? Evtl. eine Werkstatt, die sich auf Klassiker aus den 80ern spezialisiert hat. Ich schraube und löte auch gerne selbst einmal und mit der passenden Beschreibung oder einem Bild würde ich es auch selbst mal wagen. Vielleicht zuerst beim Pioneer...

Herzlichen Dank und liebe Grüße!
Paul]]>
ich bin neu hier und starte gleich mal mit einer oder zwei Fragen. Zur Situation: Zur Musik und HiFi bin ich Ende der 70er Anfang der 80er Jahre gekommen. Aus dieser Zeit habe ich noch ein paar hübsche Teile der Marken Pioneer, Accuphase, Luxman und Thorens.

Genervt durch die damals weit verbreitete FTZ-konforme Entstörung der Phono-Vorstufen durch eine unangemessene Erhöhung der Kapazität im Eingang wurde ich zum MC-Fan. Ich habe noch immer ein Yamaha MC-9, ein Denon DL-103, ein AT 3100 XE und von der High-Output Fraktion ein AT-3200 XE. Mein damaliger Favorit war das MC-9.

Geblendet durch die digitale Euphorie der späten 80er und 90er Jahre bin ich dann auf CDs umgestiegen und habe mir im Laufe der Zeit eine ordentliche Sammlung zugelegt. Höre diese über Teac VRDS-7 sowie Accuphase DP-55. Nun habe ich in meinem Leben wieder etwas mehr Zeit und werde zunehmend genervt durch die Haptik der CDs. V.a. das Jewel Case (eckig, billig, knarzend) stört mich mittlerweile so, dass ich mich sukzessive von allen meinen CDs trennen werde (bis auf die Digipaks!). Was mir an den CDs auch fehlt ist die Sinnlichkeit, die beim Auflegen und Spielen eines Vinyls entsteht. Nichts davon bleibt bei der CD übrig!! Wenn ich Musik beliebig hören möchte, tue ich dies Lossless über die bekannten Streaming Dienste und einen Netzwerkplayer von Cambridge und stelle keinen klanglichen Unterschied zur CD fest.

Zum tatsächlichen Musikhören habe ich aber meine Vinylsammlung aus den 70ern und 80ern wiederentdeckt. Und hier kommt das Problem: Alle meine MCs haben mittlerweile gut 1000 Betriebsstunden auf dem Buckel und ich meine, das hört man mittlerweile. Leider gibt es mittlerweile keine brauchbaren MC-Systeme unter 200 € mehr und ich habe keine Lust 4x500 € für meine 4 Plattenspieler auszugeben. Somit werde ich wohl auf MM umsteigen. Hier liebäugle ich mit dem Goldring E3, dem AT-VM95-SH, dem Sumiko Pearl und zu Hause liegt noch ein NOS Audio-Technica 120e ungespielt herum. Ja, ich weiss, das sind alles keine High-End Produkte, aber mittlerweile habe ich eine klare Philosophie zur High-End im HiFi-Bereich: Ca. 90% des Top-Klangs sind mit 25% der Kosten eines tatsächlichen High-End Geräts zu erreichen. Willst Du die restlichen 10% rauskitzeln, musst Du das vier- bis fünffache investieren. Und das sind meine Ohren mittlerweile wirklich nicht mehr wert...

Daher werde ich mir preislich attraktive, sehr gute MM-Abnehmer zulegen um auch zu erfahren, was heutzutage mit MM möglich ist und wie die Unterschiede an meinen Kombinationen klingen. Das Problem dabei wird jedoch die Anschlusskapazität der MM-Eingänge meiner Verstärker sein. Ich spreche hier von einem Accuphase E-205, einem Pioneer A-717 MkII, einem Yamaha A-1000 sowie einem Luxman L-510. Ich gehe davon aus, dass alle 4 Verstärker unter einer FTZ-Entzerrung im - ansonsten guten - Phono-Eingang leiden, die einen Yinyl-Genuss mit MM unmöglich machen. Von einem befreundeten Elektroniker - der mittlerweile allerdings verstorben ist - hatte ich in den 80ern mal erfahren, dass die Erhöhung der Gesamtkapazität zur Funkentstörung einfach durch parallel geschaltete Keramikkondensatoren im Phonoeingang direkt in der Vorstufe erzeugt wurde. Und man nur die betreffenden Kondensatoren nur ablöten (ein Füßchen in die Höhe!) muss um die ursprüngliche Anschlusskapazitäten zwischen 50 und 200 pF wieder zu erreichen. Der Sound wäre dann auch wieder sauber wie bei MC. Nun meine Fragen: kann mir jemand sagen mit welchen Anschlusskapazitäten in der Phono-MM Stufe die 4 obigen Verstärker für den deutschen Markt ausgeliefert wurden oder wo ich diese Werte evtl. finden kann? Und die zweite Frage wäre: kann mir jemand einen Tipp geben, wo ich die guten Stücke von den betreffenden  Kondensatoren befreien lassen kann? Evtl. eine Werkstatt, die sich auf Klassiker aus den 80ern spezialisiert hat. Ich schraube und löte auch gerne selbst einmal und mit der passenden Beschreibung oder einem Bild würde ich es auch selbst mal wagen. Vielleicht zuerst beim Pioneer...

Herzlichen Dank und liebe Grüße!
Paul]]> https://old-fidelity-forum.de/thread-55380.html Sat, 11 Apr 2026 06:05:29 +0000 Jarap]]> https://old-fidelity-forum.de/thread-55380.html
hatte hier auch schon länger diesen CD Player rumliegen und im Winter nicht geschafft den anzuschauen warum er nicht lesen tut.
Dann vor zwei drei Tagen angeschaut die Linse war komplett verstaubt. Gereinigt und schon gefreut weil er gleich die erste eingelegte CD sauber erkannte und auch komplett abspielte, ich testete noch andere CDs und siehe da Probleme.

Manche erkennt er sofort, bei manchen dreht er und dreht und findet nichts. Der Schubladenmechanismus funktioniert gut , Riemen und Riemenscheibe mit Zahnrad sind in Ordnung.

so nun habe ich auch gelesen dass es wohl auch Elkos zum tauschen gibt die das Lesen der CDs beeinträchtigen könnten.
Der Ausbau des CDM4/19 macht mich allerdings etwas stutzig. Habe die zwei Schrauben quer zu einander raus (im SM sind aber 4 bei mir nur 2)  aber das Laufwerk hängt wohl noch wo fest , ich spüre da einen gewissen Feder - Widerstand wenn ich das CDM4/19 raus heben will.
Weitere Frage, muss ich das komplette CD Laufwerk ausbauen um das CDM4/19 rauszubekommen?

Grüße Jaro]]>
hatte hier auch schon länger diesen CD Player rumliegen und im Winter nicht geschafft den anzuschauen warum er nicht lesen tut.
Dann vor zwei drei Tagen angeschaut die Linse war komplett verstaubt. Gereinigt und schon gefreut weil er gleich die erste eingelegte CD sauber erkannte und auch komplett abspielte, ich testete noch andere CDs und siehe da Probleme.

Manche erkennt er sofort, bei manchen dreht er und dreht und findet nichts. Der Schubladenmechanismus funktioniert gut , Riemen und Riemenscheibe mit Zahnrad sind in Ordnung.

so nun habe ich auch gelesen dass es wohl auch Elkos zum tauschen gibt die das Lesen der CDs beeinträchtigen könnten.
Der Ausbau des CDM4/19 macht mich allerdings etwas stutzig. Habe die zwei Schrauben quer zu einander raus (im SM sind aber 4 bei mir nur 2)  aber das Laufwerk hängt wohl noch wo fest , ich spüre da einen gewissen Feder - Widerstand wenn ich das CDM4/19 raus heben will.
Weitere Frage, muss ich das komplette CD Laufwerk ausbauen um das CDM4/19 rauszubekommen?

Grüße Jaro]]> https://old-fidelity-forum.de/thread-55379.html Sat, 11 Apr 2026 00:25:10 +0000 Stanly]]> https://old-fidelity-forum.de/thread-55379.html das Laufwerk von meinem ZA5 hat Probleme mit dem Bandtransport.
Vor-/Rücklauf geht noch wenn sich das Laufwerk erwärmt hat, Wiedergabe nicht mehr.
Ich vermute es braucht reinigen. Kann mir da jemand aus der Runde helfen?
Vielen Dank schon mal.]]> das Laufwerk von meinem ZA5 hat Probleme mit dem Bandtransport.
Vor-/Rücklauf geht noch wenn sich das Laufwerk erwärmt hat, Wiedergabe nicht mehr.
Ich vermute es braucht reinigen. Kann mir da jemand aus der Runde helfen?
Vielen Dank schon mal.]]> https://old-fidelity-forum.de/thread-55375.html Fri, 10 Apr 2026 15:40:40 +0000 MBlau007]]> https://old-fidelity-forum.de/thread-55375.html Moin,

ich suche ein Datenkabel für das DATM-102, also DTC-670/90 usw. Also das weiße FPC zwischen LW und Mainboard, gerne auch gebraucht, aber okay.

Habs auch in An- und Verkauf angefragt, für bessere Reichweite...

Vielen Dank und schönes Wochenende!]]> Moin,

ich suche ein Datenkabel für das DATM-102, also DTC-670/90 usw. Also das weiße FPC zwischen LW und Mainboard, gerne auch gebraucht, aber okay.

Habs auch in An- und Verkauf angefragt, für bessere Reichweite...

Vielen Dank und schönes Wochenende!]]> https://old-fidelity-forum.de/thread-55369.html Wed, 08 Apr 2026 17:35:16 +0000 alientransistor]]> https://old-fidelity-forum.de/thread-55369.html
vor kurzem ist ein Pioneer CT-757-Tapedeck zu mir gelangt. Das Deck wurde gewartet, was bedeutet, die Riemen sind neu. Was sonst noch gemacht wurde - keine Ahnung. Optisch sieht es wie neu aus und die Aufnahmen sind klanglich top.

Mir fallen nur zwei Sachen auf, einmal finde ich das generelle "An"-Geräusch relativ hörbar. Es ist vermutlich der Capstan-Motor. Ich weiß nicht, ob das normal ist, ich hatte jahrelang keine Tapedecks mehr. Ist nicht wirklich ein lautes, unrundes Geräusch, aber halt hörbar. Klingt ein bisschen wie ein Lüfter, den ich erst vermutet habe. Bei Reddit schreiben Leute, das wäre normal, andere schreiben, das Gerät ist unhörbar. Naja, wie gesagt, ist mehr eine Frage aus Interesse. Im Betrieb beim Musikhören geht es komplett unter.

Was aber evtl. ein Problem ist - ich habe es nun mehrfach erlebt, das mitten in der Aufnahme die automatische Bandwahl auf einmal auf "Metal" gestellt wurde. Dann ist die Aufnahme natürlich hin. Der Vorbesitzer sagt, er kennt das Problem nicht. Das glaube ich ihm auch, aber ich habe vor kurzem tatsächlich mal ein Metall-Band abgespielt. Ich vermute mal, das hat der Vorbesitzer nicht getan. Kann es sein, das die Pinne vielleicht nicht richtig zurück gerutscht waren? Ich habe diese alle mal vorsichtig reingedrückt, fühlt sich alles elastisch und gängig an.

Was meint ihr?

Viele Grüße
Marcel]]>
vor kurzem ist ein Pioneer CT-757-Tapedeck zu mir gelangt. Das Deck wurde gewartet, was bedeutet, die Riemen sind neu. Was sonst noch gemacht wurde - keine Ahnung. Optisch sieht es wie neu aus und die Aufnahmen sind klanglich top.

Mir fallen nur zwei Sachen auf, einmal finde ich das generelle "An"-Geräusch relativ hörbar. Es ist vermutlich der Capstan-Motor. Ich weiß nicht, ob das normal ist, ich hatte jahrelang keine Tapedecks mehr. Ist nicht wirklich ein lautes, unrundes Geräusch, aber halt hörbar. Klingt ein bisschen wie ein Lüfter, den ich erst vermutet habe. Bei Reddit schreiben Leute, das wäre normal, andere schreiben, das Gerät ist unhörbar. Naja, wie gesagt, ist mehr eine Frage aus Interesse. Im Betrieb beim Musikhören geht es komplett unter.

Was aber evtl. ein Problem ist - ich habe es nun mehrfach erlebt, das mitten in der Aufnahme die automatische Bandwahl auf einmal auf "Metal" gestellt wurde. Dann ist die Aufnahme natürlich hin. Der Vorbesitzer sagt, er kennt das Problem nicht. Das glaube ich ihm auch, aber ich habe vor kurzem tatsächlich mal ein Metall-Band abgespielt. Ich vermute mal, das hat der Vorbesitzer nicht getan. Kann es sein, das die Pinne vielleicht nicht richtig zurück gerutscht waren? Ich habe diese alle mal vorsichtig reingedrückt, fühlt sich alles elastisch und gängig an.

Was meint ihr?

Viele Grüße
Marcel]]> https://old-fidelity-forum.de/thread-55367.html Wed, 08 Apr 2026 16:30:56 +0000 Bassmann]]> https://old-fidelity-forum.de/thread-55367.html
Ich bin ja mal gespannt und wie immer hoch motiviert, wieder mal etwas neues in den Griff zu bekommen, die "Pufferbatterie" für die Senderspeicherung habe ich bereits ersetzt, jetzt behält er die Sender auch wieder im Gedächtnis....]]>
Ich bin ja mal gespannt und wie immer hoch motiviert, wieder mal etwas neues in den Griff zu bekommen, die "Pufferbatterie" für die Senderspeicherung habe ich bereits ersetzt, jetzt behält er die Sender auch wieder im Gedächtnis....]]> https://old-fidelity-forum.de/thread-55366.html Wed, 08 Apr 2026 16:15:40 +0000 Bassmann]]> https://old-fidelity-forum.de/thread-55366.html
Eine ordnungsgemäße Netzzuleitung mit Schalter ist vorhanden, brauchte ich nur anderweitig, daher ist sie auf dem Foto nicht mehr angeschlossen.




]]>
Eine ordnungsgemäße Netzzuleitung mit Schalter ist vorhanden, brauchte ich nur anderweitig, daher ist sie auf dem Foto nicht mehr angeschlossen.




]]> https://old-fidelity-forum.de/thread-55342.html Thu, 02 Apr 2026 08:02:27 +0000 Oldie90]]> https://old-fidelity-forum.de/thread-55342.html
hat mir jemand einen Tipp wo im Raum Stuttgart jemand ein Denon DRM-800 Tapedeck mal anschauen und ggfs. überholen könnte (vielleicht auch jemand vom Forum?)?
Es läuft grundsätzlich, jedoch ist beim Abspielen ein leichtes "Schleif"-Geräusch zu hören und während dem Abspielen stoppt es immer mal wieder.
Danke und viele Grüße
Oldie90]]>
hat mir jemand einen Tipp wo im Raum Stuttgart jemand ein Denon DRM-800 Tapedeck mal anschauen und ggfs. überholen könnte (vielleicht auch jemand vom Forum?)?
Es läuft grundsätzlich, jedoch ist beim Abspielen ein leichtes "Schleif"-Geräusch zu hören und während dem Abspielen stoppt es immer mal wieder.
Danke und viele Grüße
Oldie90]]> https://old-fidelity-forum.de/thread-55340.html Wed, 01 Apr 2026 14:45:54 +0000 galileo59]]> https://old-fidelity-forum.de/thread-55340.html
ich habe einen Philips CD100 (in jungen Jahren selbst gekauft  ), der manchmal gewisse Anlaufschwierigkeiten hat. Alle Elkos wurden bereits getauscht.
Beim Einschalten funktioniert alles perfekt bis auf den Ton. Nach einiger Zeit ist der Ton plötzlich da und alles ist gut. Es betrifft aber immer beide Kanäle! Nie dass nur ein einzelner ausfällt

Ich tippe eigentlich auf eines der 3 Reed Relais, aber welches? Das Kill-Relais hat 2 Kontakte und die beiden anderen jeweils nur einen.
Der Fehler ist bestimmt bekannt und irgendjemand hat das Problem bestimmt schon gelöst (hoffe ich).

airmax78 hat das Kill-Relais schon mal getauscht. Leider ohne Details zu nennen.

Weiß jemand, woher man diese Relais bekommt und welches es sein könnte?
Oder genügt es, die Kontakte zu tauschen weil die Spulen meist o.k. sind?
Vielen Dank schon mal für euer Feedback.]]>
ich habe einen Philips CD100 (in jungen Jahren selbst gekauft  ), der manchmal gewisse Anlaufschwierigkeiten hat. Alle Elkos wurden bereits getauscht.
Beim Einschalten funktioniert alles perfekt bis auf den Ton. Nach einiger Zeit ist der Ton plötzlich da und alles ist gut. Es betrifft aber immer beide Kanäle! Nie dass nur ein einzelner ausfällt

Ich tippe eigentlich auf eines der 3 Reed Relais, aber welches? Das Kill-Relais hat 2 Kontakte und die beiden anderen jeweils nur einen.
Der Fehler ist bestimmt bekannt und irgendjemand hat das Problem bestimmt schon gelöst (hoffe ich).

airmax78 hat das Kill-Relais schon mal getauscht. Leider ohne Details zu nennen.

Weiß jemand, woher man diese Relais bekommt und welches es sein könnte?
Oder genügt es, die Kontakte zu tauschen weil die Spulen meist o.k. sind?
Vielen Dank schon mal für euer Feedback.]]> https://old-fidelity-forum.de/thread-55337.html Mon, 30 Mar 2026 19:09:44 +0000 Elektronik_bastler]]> https://old-fidelity-forum.de/thread-55337.html Front und Gehäuse einwandfrei...

Der Neuzugang steht oben:


Single Capstan LW TCM-200V21



hat wohl bis zum Tag X immer problemlos funktioniert.
Dann wurde es wohl eine Weile nicht mehr benutzt und nach einem neuerlichen Abspielversuch funzte es nicht mehr. Fach ging nicht auf...es war lediglich ein krächzendes Laufgeräusch zu hören...bei der persönlichen Abholung ein "Plus" für mich

Soweit ich auf die Schnelle feststellte, war der Vierkantriemen vom Assistmotor im Eimer und muss ersetzt werden.
Leider war er nicht nur ausgeleiert, sondern mittlerweile zur bösen Riemenpest mutiert.

Der Capstanriemen auch so!
Ein FBS_8.0
~8.0Inch / 20.3cm
~0.023"/ 0.6mm
~0.118"/ 3mm
Synthetic Rubber muss rein und ein Vierkantbelt und und und...





Für heute Feierabend

PS: In der Elektronik sind CXA1563 Dolby Schaltkreise drin...nicht die unbeliebten CXA1331, dadurch weniger 4066...wird ne einfache Sache.]]> Front und Gehäuse einwandfrei...

Der Neuzugang steht oben:


Single Capstan LW TCM-200V21



hat wohl bis zum Tag X immer problemlos funktioniert.
Dann wurde es wohl eine Weile nicht mehr benutzt und nach einem neuerlichen Abspielversuch funzte es nicht mehr. Fach ging nicht auf...es war lediglich ein krächzendes Laufgeräusch zu hören...bei der persönlichen Abholung ein "Plus" für mich

Soweit ich auf die Schnelle feststellte, war der Vierkantriemen vom Assistmotor im Eimer und muss ersetzt werden.
Leider war er nicht nur ausgeleiert, sondern mittlerweile zur bösen Riemenpest mutiert.

Der Capstanriemen auch so!
Ein FBS_8.0
~8.0Inch / 20.3cm
~0.023"/ 0.6mm
~0.118"/ 3mm
Synthetic Rubber muss rein und ein Vierkantbelt und und und...





Für heute Feierabend

PS: In der Elektronik sind CXA1563 Dolby Schaltkreise drin...nicht die unbeliebten CXA1331, dadurch weniger 4066...wird ne einfache Sache.]]> https://old-fidelity-forum.de/thread-55331.html Mon, 30 Mar 2026 07:59:19 +0000 Pustefix]]> https://old-fidelity-forum.de/thread-55331.html
habe mich angemeldet, um hier vielleicht hilfestellung zur fehlerbehebung bei meinem vintage cd-player zu bekommen.

mein altehrwürdiger sanyo DAD-M15 verweigert leider das an- bzw. abspielen einer cd..
die lade schließt nach einlegen der cd und sie läuft auch kurz an, aber der laser bleibt völlig unbewegt. der lasermotor ist als solcher in ordnung, aber er erhält irgendwie kein signal, dass er losmarschiert bzw. in die startstellung eines angewählten titels geht.
auch der laser soll angeblich in ordnung sei. jedenfalls hat das ein check durch einen befreundeten elektroniker ergeben. leider liegt aktuell kein schaltplan des M15 vor.
soweit meine laienhafte beschreibung. gibt es evtl. noch einen sensor, den mein spezi übersehen hat, dessen signal zum start des lasermotors unbedingt notwendig ist?

haben die experten hier einen verdacht, dem man auf den grund gehen sollte, oder könnte jemand einen schaltplan beisteuern?

danke!

holger

ps: wenn wir nicht weiterkommen: traut sich jemand eine erfolgreiche reparatur zu? dann würde mich mich über eine PN freuen.  ]]>
habe mich angemeldet, um hier vielleicht hilfestellung zur fehlerbehebung bei meinem vintage cd-player zu bekommen.

mein altehrwürdiger sanyo DAD-M15 verweigert leider das an- bzw. abspielen einer cd..
die lade schließt nach einlegen der cd und sie läuft auch kurz an, aber der laser bleibt völlig unbewegt. der lasermotor ist als solcher in ordnung, aber er erhält irgendwie kein signal, dass er losmarschiert bzw. in die startstellung eines angewählten titels geht.
auch der laser soll angeblich in ordnung sei. jedenfalls hat das ein check durch einen befreundeten elektroniker ergeben. leider liegt aktuell kein schaltplan des M15 vor.
soweit meine laienhafte beschreibung. gibt es evtl. noch einen sensor, den mein spezi übersehen hat, dessen signal zum start des lasermotors unbedingt notwendig ist?

haben die experten hier einen verdacht, dem man auf den grund gehen sollte, oder könnte jemand einen schaltplan beisteuern?

danke!

holger

ps: wenn wir nicht weiterkommen: traut sich jemand eine erfolgreiche reparatur zu? dann würde mich mich über eine PN freuen.  ]]> https://old-fidelity-forum.de/thread-55327.html Sat, 28 Mar 2026 17:16:58 +0000 Pendragon]]> https://old-fidelity-forum.de/thread-55327.html

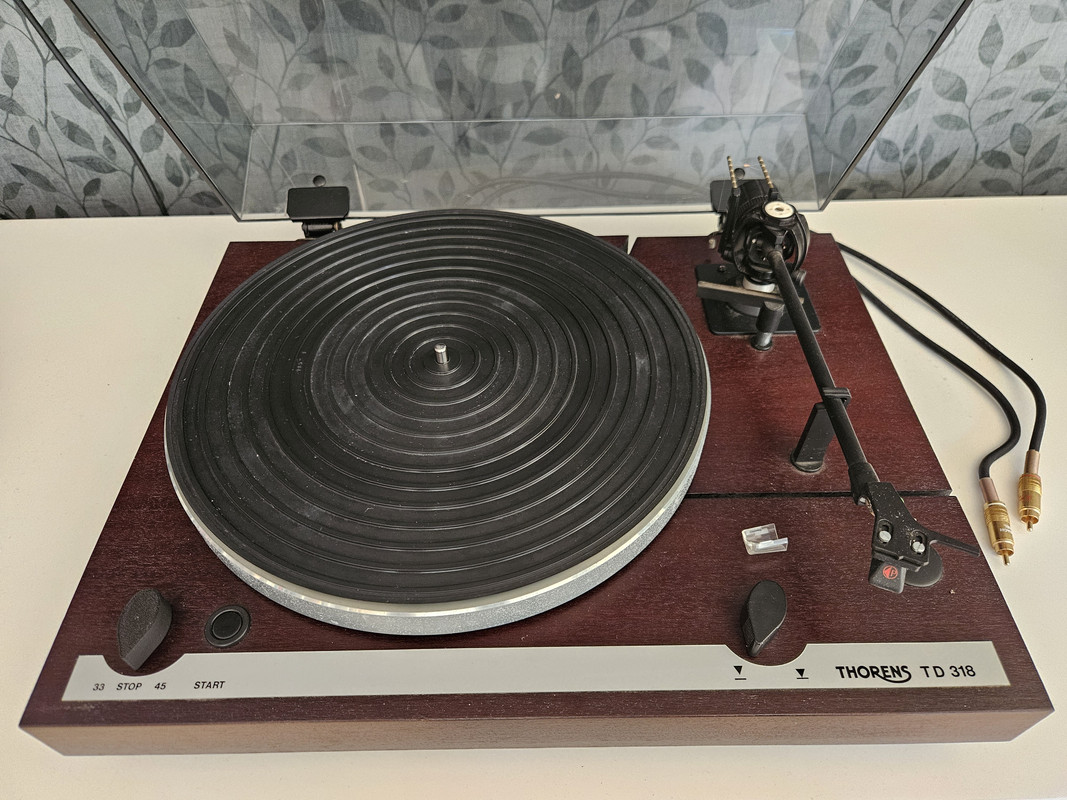

Ich habe den heute schon intensiv sauber gemacht.

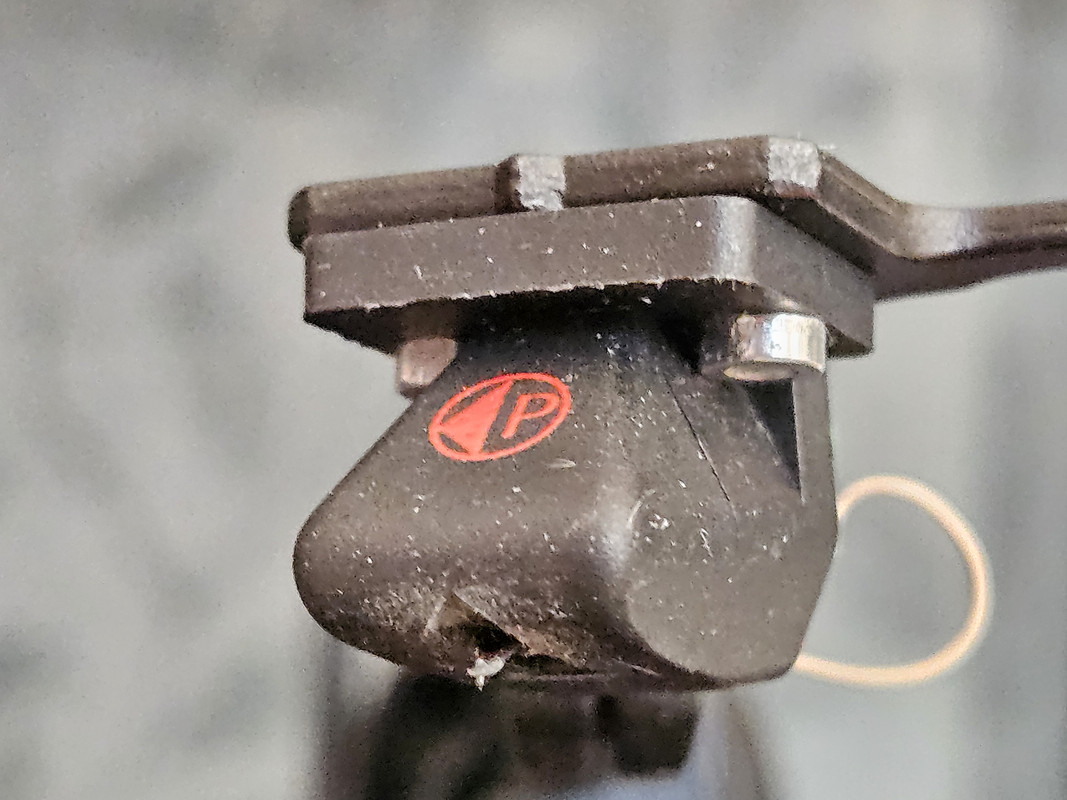

Original Headshell ist auch dabei - hier nur zu Testzwecken ein anderes montiert.

Warum die Reparaturecke?

Nun - ich habe Fragen.

Frage 1 ist, um welches Modell es sich genau handelt.

Der Tonarm hat noch diese unglückliche Aufnahme unter dem Gerät, das Tonarmkabel hat einen DIN-Anschluss, hatte ich so auch noch nicht.

Golden Shadow? Hydraulic? Was dazwischen?

Frage 2: Neben dem Schalter, um den Motor zu starten, sind noch zwei weitere - das hatte ich so noch nicht. Haben die irgendeine Funktion? Oder dienen sie nur - wie die drei anderen Schrauben - zur Befestigung des Abdeckblechs?

Frage 3: Wenn ich den Motor starte, dann startet er erst mit ca. 44 Umdrehungen, erst dann kann ich, wenn ich den Schalter weiter drehe, auf 33 Umdrehungen umschalten. Mache ich was falsch?  Oder der Dreher?

Frage 4: Im Betrieb schlägt der Riemen irgendwo an, wo, bekomme ich nicht raus. Das kenne ich auch schon, ist aber diesmal schwerer zu lokalisieren (klar, ist schwer aus der Ferne, vielleicht habt ihr eine Idee)?

Frage 5: Bei den Gewichten löst sich der obere Filzbelag bzw. ist vertrocknet = habt ihr eine Idee, wo man da was nachkaufen kann?

Frage 6: Gibt es Tipps zur Reinigung der Gewichte? Sie sind leicht angelaufen, z. T. scheint sich die Farbe gelöst zu haben, und die ist dann am Teller haften geblieben (besser kann ich es nicht ausdrücken). Ich hatte mal kurz überlegt, den Teller durch meine Vevor Plattenwaschmaschine zu jagen, hm...

Frage 7: Der Teller dreht ohne Riemen m. E. lange nach - kann ich dem Lager trotzdem irgendwas Gutes tun? Ich weiß gar nicht, wie ich da ran komme, um es zumindest zu reinigen.

Danke vorab, viele Grüße

Marcus]]>



Ich habe den heute schon intensiv sauber gemacht.

Original Headshell ist auch dabei - hier nur zu Testzwecken ein anderes montiert.

Warum die Reparaturecke?

Nun - ich habe Fragen.

Frage 1 ist, um welches Modell es sich genau handelt.

Der Tonarm hat noch diese unglückliche Aufnahme unter dem Gerät, das Tonarmkabel hat einen DIN-Anschluss, hatte ich so auch noch nicht.

Golden Shadow? Hydraulic? Was dazwischen?

Frage 2: Neben dem Schalter, um den Motor zu starten, sind noch zwei weitere - das hatte ich so noch nicht. Haben die irgendeine Funktion? Oder dienen sie nur - wie die drei anderen Schrauben - zur Befestigung des Abdeckblechs?

Frage 3: Wenn ich den Motor starte, dann startet er erst mit ca. 44 Umdrehungen, erst dann kann ich, wenn ich den Schalter weiter drehe, auf 33 Umdrehungen umschalten. Mache ich was falsch?  Oder der Dreher?

Frage 4: Im Betrieb schlägt der Riemen irgendwo an, wo, bekomme ich nicht raus. Das kenne ich auch schon, ist aber diesmal schwerer zu lokalisieren (klar, ist schwer aus der Ferne, vielleicht habt ihr eine Idee)?

Frage 5: Bei den Gewichten löst sich der obere Filzbelag bzw. ist vertrocknet = habt ihr eine Idee, wo man da was nachkaufen kann?

Frage 6: Gibt es Tipps zur Reinigung der Gewichte? Sie sind leicht angelaufen, z. T. scheint sich die Farbe gelöst zu haben, und die ist dann am Teller haften geblieben (besser kann ich es nicht ausdrücken). Ich hatte mal kurz überlegt, den Teller durch meine Vevor Plattenwaschmaschine zu jagen, hm...

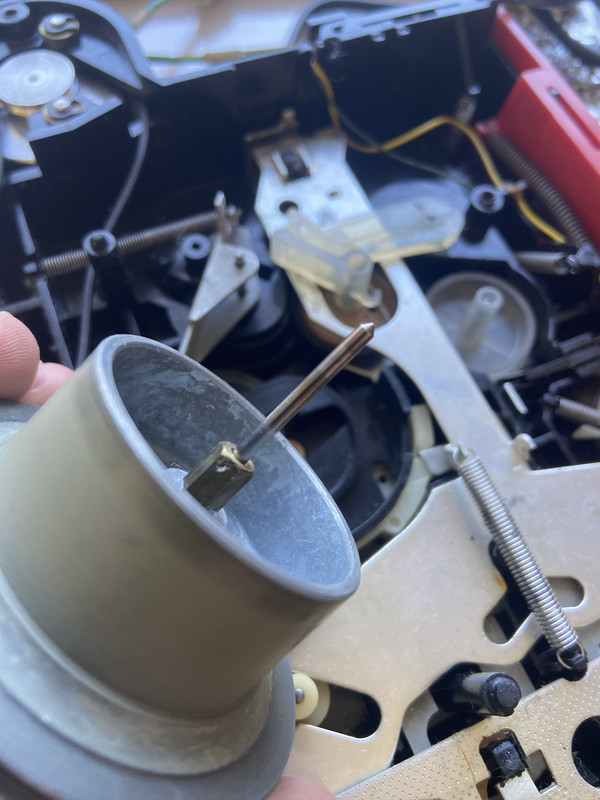

Frage 7: Der Teller dreht ohne Riemen m. E. lange nach - kann ich dem Lager trotzdem irgendwas Gutes tun? Ich weiß gar nicht, wie ich da ran komme, um es zumindest zu reinigen.

Danke vorab, viele Grüße

Marcus]]> https://old-fidelity-forum.de/thread-55320.html Fri, 27 Mar 2026 14:40:30 +0000 Dirk Kramer]]> https://old-fidelity-forum.de/thread-55320.html
von einem Bekannten habe ich ein Paar Sanyo Lautsprecher bekommen.

Ich hatte die Elkos ausgebaut und durchgemessen, die Werte weichen teilweise stark ab.

Gibt es von eurer Seite Empfehlungen welche ich dafür am Besten nehmen könnte? Ich bin nicht wirklich fündig geworden, wahrscheinlich schaue ich aber auch nur falsch.





Über Vorschläge bin ich sehr dankbar...

Schöne Grüße

Dirk]]>
von einem Bekannten habe ich ein Paar Sanyo Lautsprecher bekommen.

Ich hatte die Elkos ausgebaut und durchgemessen, die Werte weichen teilweise stark ab.

Gibt es von eurer Seite Empfehlungen welche ich dafür am Besten nehmen könnte? Ich bin nicht wirklich fündig geworden, wahrscheinlich schaue ich aber auch nur falsch.





Über Vorschläge bin ich sehr dankbar...

Schöne Grüße

Dirk]]>
