Das sind Werte die auf jeden Fall gut genug sind. Das ändert aber nichts daran, dass diese Decks absolut nicht Sexy sind....So wie die meisten.

[Michi71MM]

Das ist sehr mäßiges Doppeldeck-Niveau. Ich wäre damit nicht zufrieden.

Probiere doch mal den Riemen von dem ersten Pioneer. Dann siehst du doch sofort, ob der Riemen die Ursache ist. So ein Deck muß stabile 0,08% RMS schaffen und die Peaks müssen deutlich unter 0,2% sein.

Wer bei den Alps Laufwerken gute Gleichlaufwerte will, der muß mehrere Riemen von verschiedenen Quellen testen.

[Elektronik_bastler]

Das ist sehr mäßiges Doppeldeck-Niveau. Ich wäre damit nicht zufrieden.

Probiere doch mal den Riemen von dem ersten Pioneer. Dann siehst du doch sofort, ob der Riemen die Ursache ist. So ein Deck muß stabile 0,08% RMS schaffen und die Peaks müssen deutlich unter 0,2% sein.

Wer bei den Alps Laufwerken gute Gleichlaufwerte will, der muß mehrere Riemen von verschiedenen Quellen testen.

Mein erstes Deck bleibt zu...ich werde ein paar gute Riemen bestellen  ...muss nochmal genau nach den genauen Maßen schauen, ist original ein sehr schmaler ~3mm.
Part NR.  REB1163...Ersatz ist FBS7.7 - ~7.7Inch / 19.6cm ~0.025"/ 0.6mm ~0.145"/ 3.7mm Synthetic Rubber USA

Blöd - das überall gespart wurde: Plastenibbus am Motor statt Messing.

[Elektronik_bastler]

Das sind Werte die auf jeden Fall gut genug sind. Das ändert aber nichts daran, dass diese Decks absolut nicht Sexy sind....So wie die meisten.

Nun ja...jedes Jahrzehnt hat seine Mode, dafür klingen die Dinger Bombe...nach meinen Mod´s sowiso

[Elektronik_bastler]

Hi und guten Abend...

Mir fiel heute beim intensiven Hören mit Deck2 von Kassetten aus 1985 auf - das die Musi etwas leiert   ich mein, die Aufnahmen mit DDR Recorder waren nicht die ultimativ besten...aber irgendwas stimmt nicht. Fix mit Hinterbandkontrolle einen 3150Hz Ton durchgejagt ->   0,15-0,20 WTF ist passiert??? Keine Ahnung, die Andruckrolle lief perfekt, kurzer Prozess ->flache Rolle mit Messingkern und Plastewelle eingebaut...gefettet.
Nun W&F gemessen - 0,10 - 0,12 mit Hinterband, 0,06-0,08 mit HPR Tape. Geschwindigkeit bei 3200Hz...richtig justiert...alles wieder supi.



Band lief mittig, keine Unwucht...14 gegen 13,5mm getauscht

[Elektronik_bastler]

...was mir an einer flachen (zylindrischen) Rolle nicht so gefällt ist - daß das Band nicht zusätzlich zentriert wird...kann Einbildung sein, alle originalen Andruckrollen sind nunmal ballig. Die Ingenieure haben sich sicher was dabei gedacht...im Internet findet man wenig über die Unterschiede.

W&F haut immer noch hin. Den Azimut musste ich leicht nachjustieren.

[Elektronik_bastler]

Heute kam aus Kanada ein geposlterter Brief   mit neuen Riemen ...!





9 Tage Versand

[Elektronik_bastler]

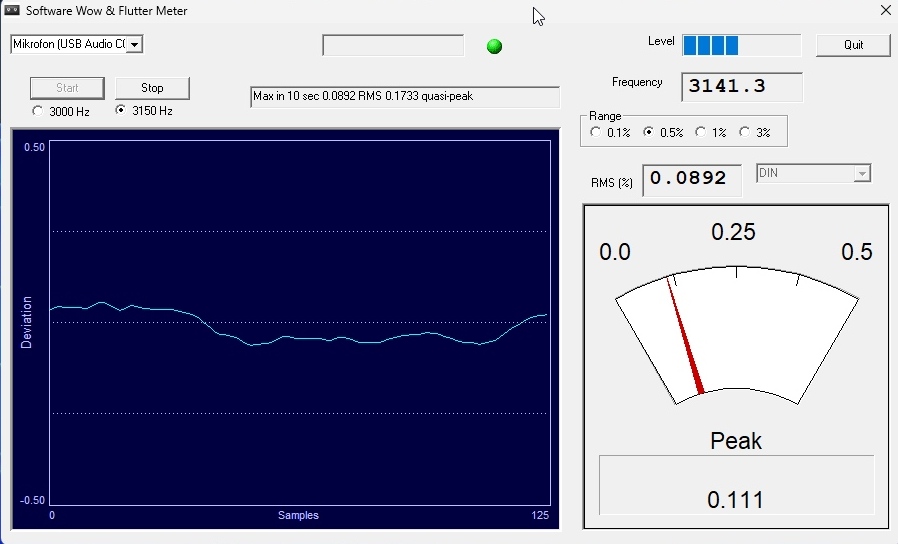

... nach vielen Tapes mit Deck2 hören/aufnehmen habe ich aus Langeweile im letzten Drittel einer 90er Cassette TDK Chrom CDing2 einen W&F Hinterbandtest gemacht -> seht selbst:




Der "quasi peak" muss noch weg...es wird der Capstanmotor auseinandergebaut, gereinigt...neuer Riemen...verschiedene Rollen testen (sind in Zustellung)... Capstanlager reinigen+fetten...
Motorpulley polieren...Schwungmasse Riemenlauffläche polieren...Drehmomenttrimmer für´n Reelmotor statt Festwiderstand einbauen (R804 10kohm)...Kassettenfachbeleuchtung selbstverständlich einbauen.

[Elektronik_bastler]

Hallo in die Runde...

hatte bissl weitergebastelt - Wetter eignet sich prima dafür - Cabrio steht lieber in der Garage

Ich habe an meinen beiden Sony´s den Aufnahmefrequenzgang nochmal begradigt...dachte mir so - das Pioneer misst du auch nochmal durch, hatte mich mit den EQ-Widerständen am CXA1198 am Sony orientiert...

..........................k711 mod.............pioS550/640........pioS550 mod
...........................I/II/IV....................I/II/IV................I/II/IV
GH.................82/100/100................27/62/100..........33/100/100
GL.................33/56/62....................30/43/51............39/56/68
GP.................82/150/330................56/130/150.........82/150/330
F/Q...............82/82/47....................82/91/62............82/82/82
FQ................68/56/82(33)..............68/62/75............68/62/75
FM...............39/220/200..............160/390/200.........160/390/200

Leider war der Sweep bzw. Rauschtest nicht linear: bei Cro2 Tape gabs eine Mittenabsenkung und bei Met. Tape einen Buckel zw 10-20 kHz mit Maximum 16...17kHz und Abfall bei 20kHz. Das geht überhaupt nicht!!!
Bei Chromtape wurde  (GH 62k -> 100k) geändert und bei Metal (F/Q von 62 über 47 zu 82k) geändert. Jetzt ist der Frequenzgang super linear (Audiotester 3.0) und Hinterband klingt wie Original. Pioneer ist eben nicht Sony   Die anderen Widerstandsänderungen funzen einwandfrei.

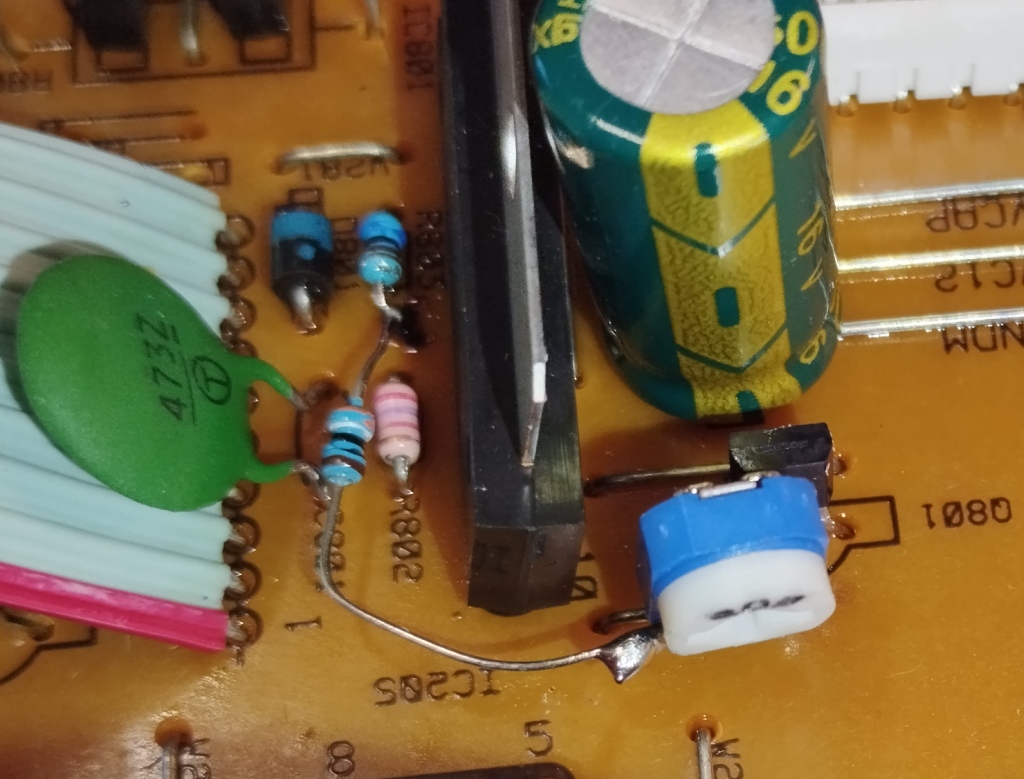

Ein Drehmomenttrimmer für den Reelmotor ist noch fix reingeflogen.

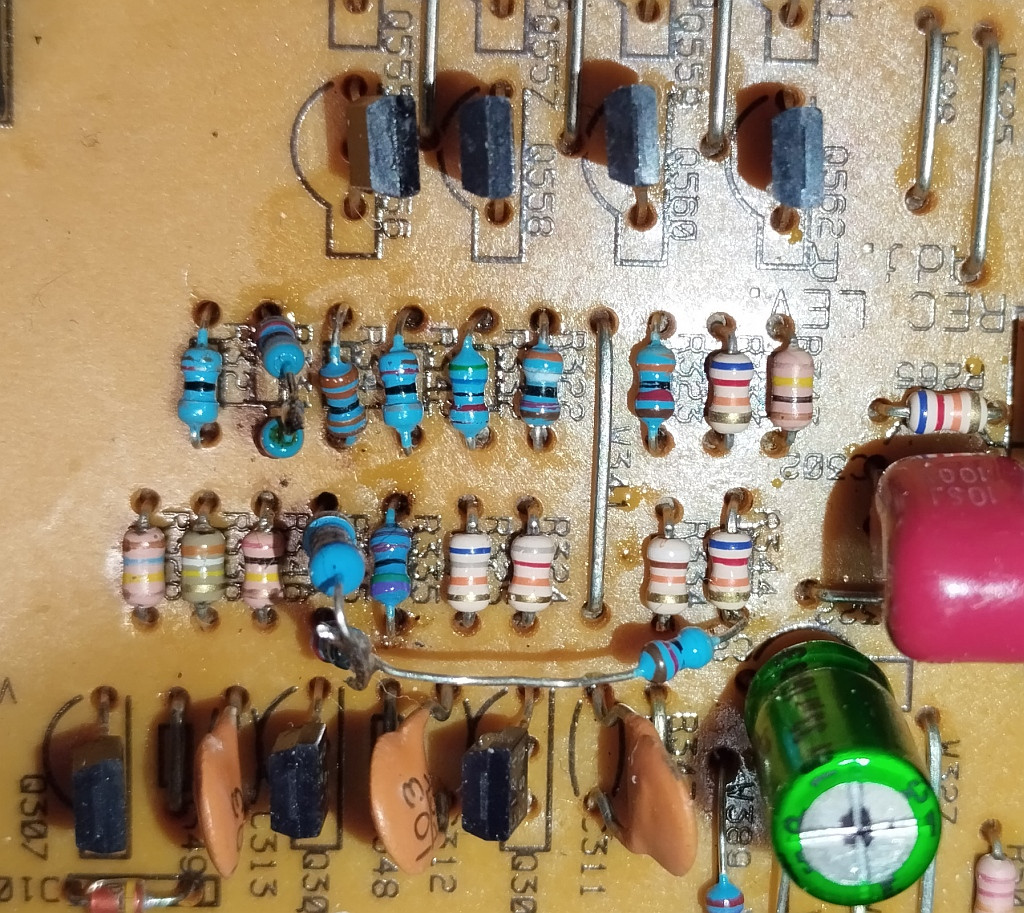

Rec. EQ vorher



nachher...die Brücke mit dem 33k benötigte ich nicht mehr...war für die Brillianz bei Metal.

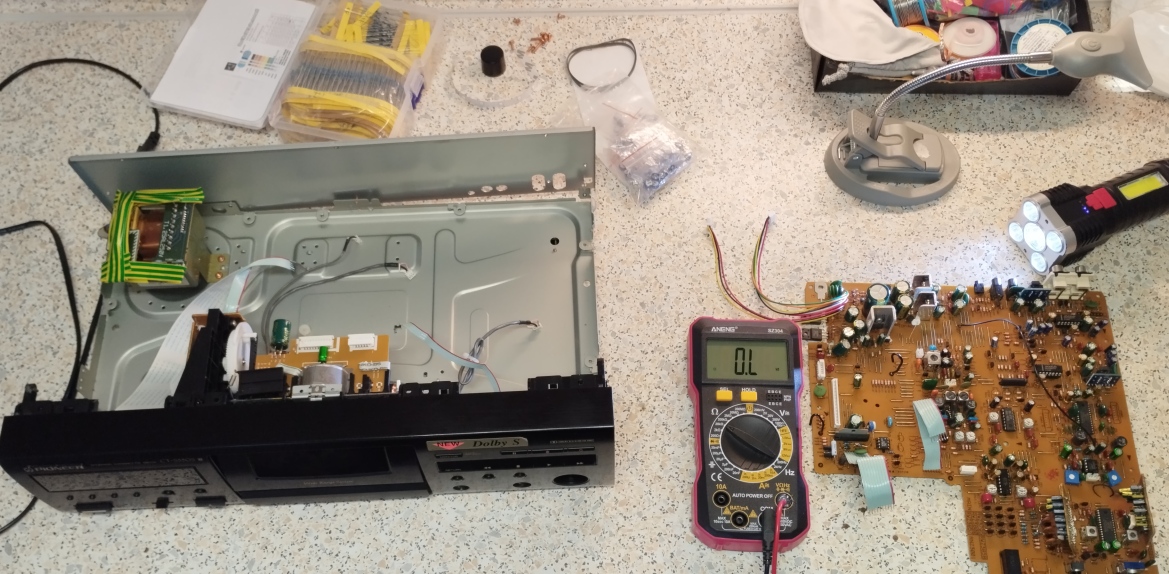

Arbeitsplatz


Montag wird das LW ausgebaut - die obengenannten Arbeiten erledigt. Die Wetterprognose will es so.

[Elektronik_bastler]

Männertag für Männerhobby genutzt  für Bier war´s zu kalt

Laufwerk kam raus...LED Streifen wurde eingeklebt

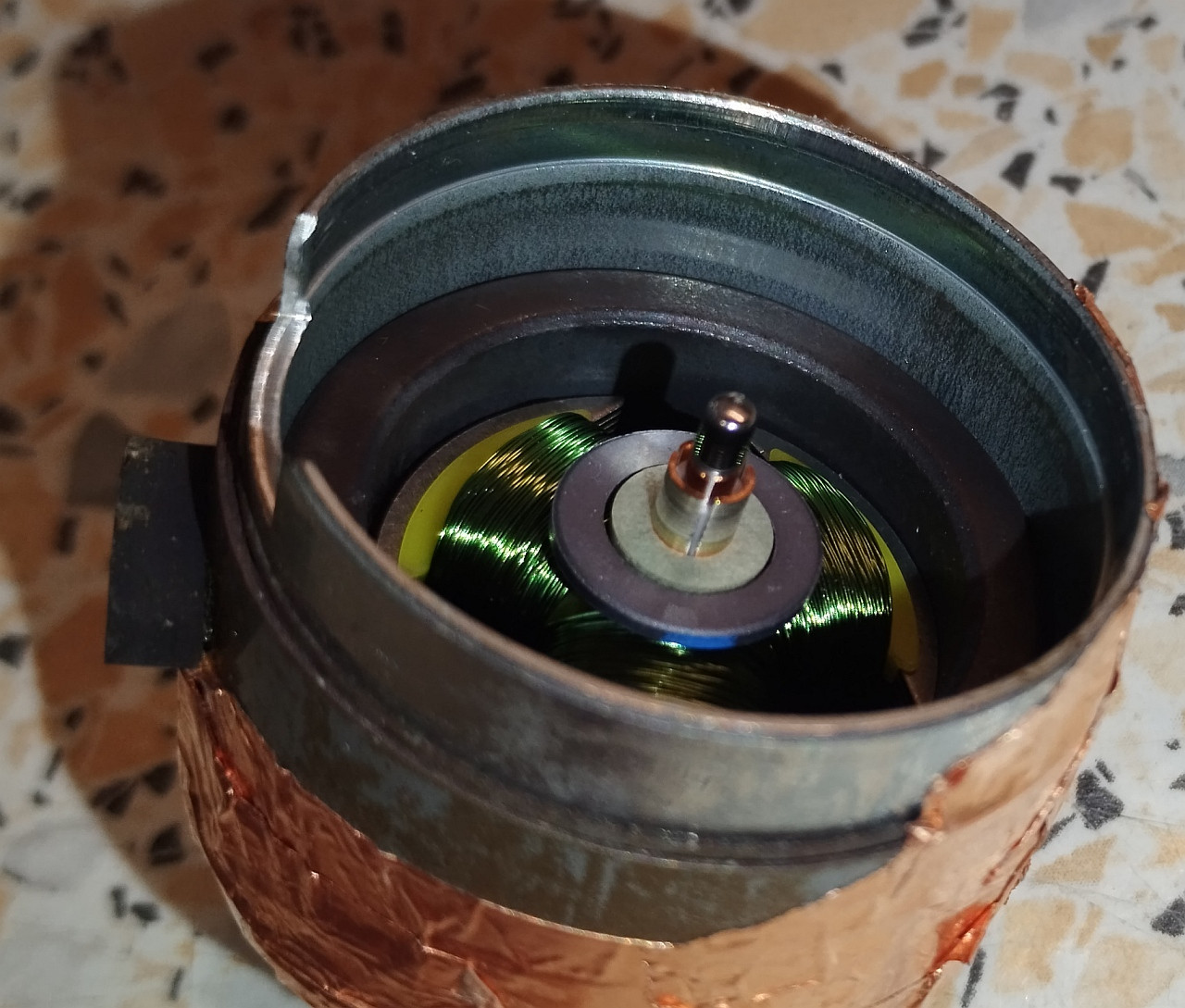

Motor ist auseinander - ohne Defekt  nach Reinigen + Ölen auch wieder unfallfrei zusammen, Stromaufnahme ~40mA
Capstanlager u. Motorlager mit Bremsenreiniger vorm Ölen gereinigt...

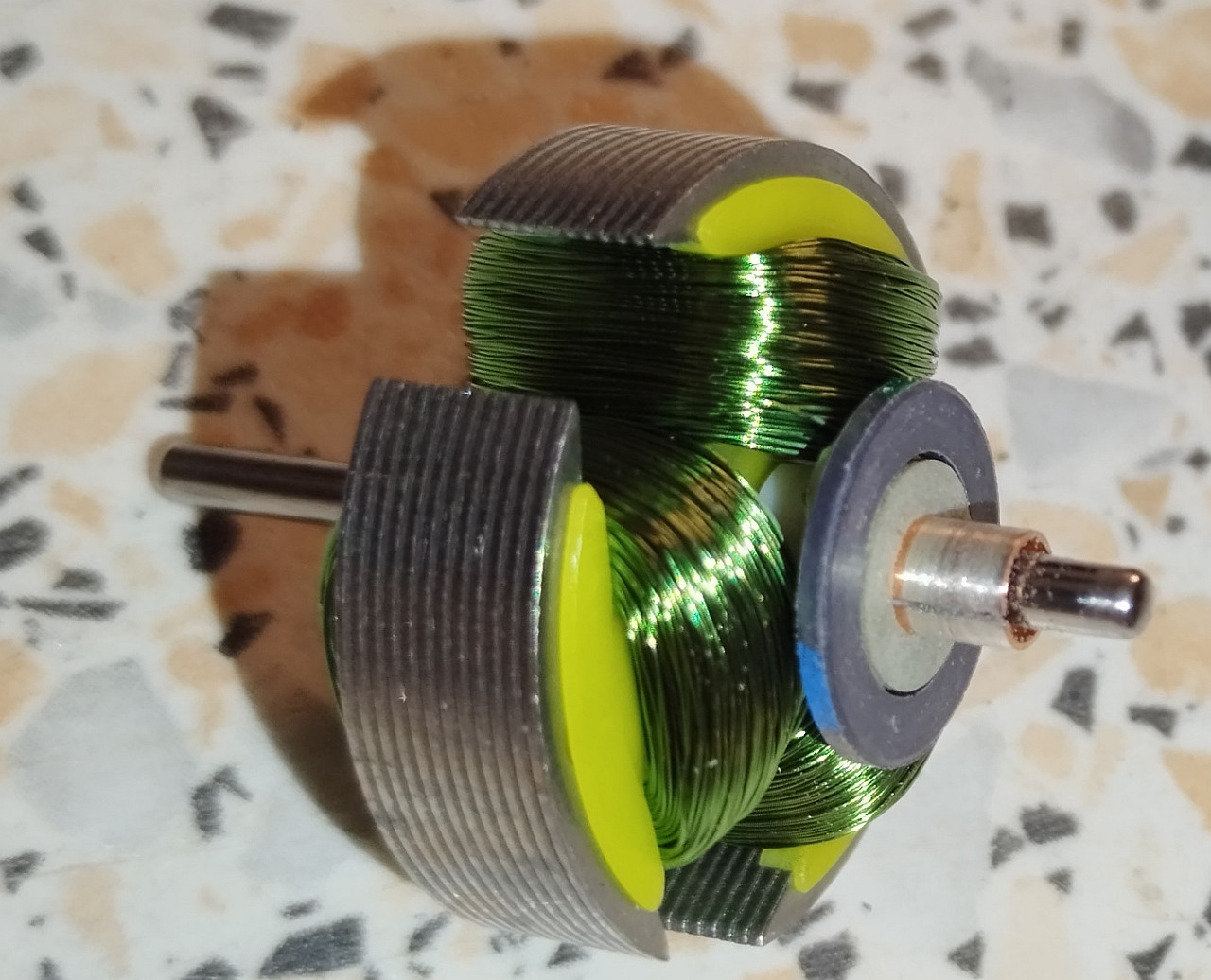

Capstanwelle poliert, Schwungmasse u. Motorpulley mit 3000er Schleifpapier. Der neue Riemen ist viel griffiger.

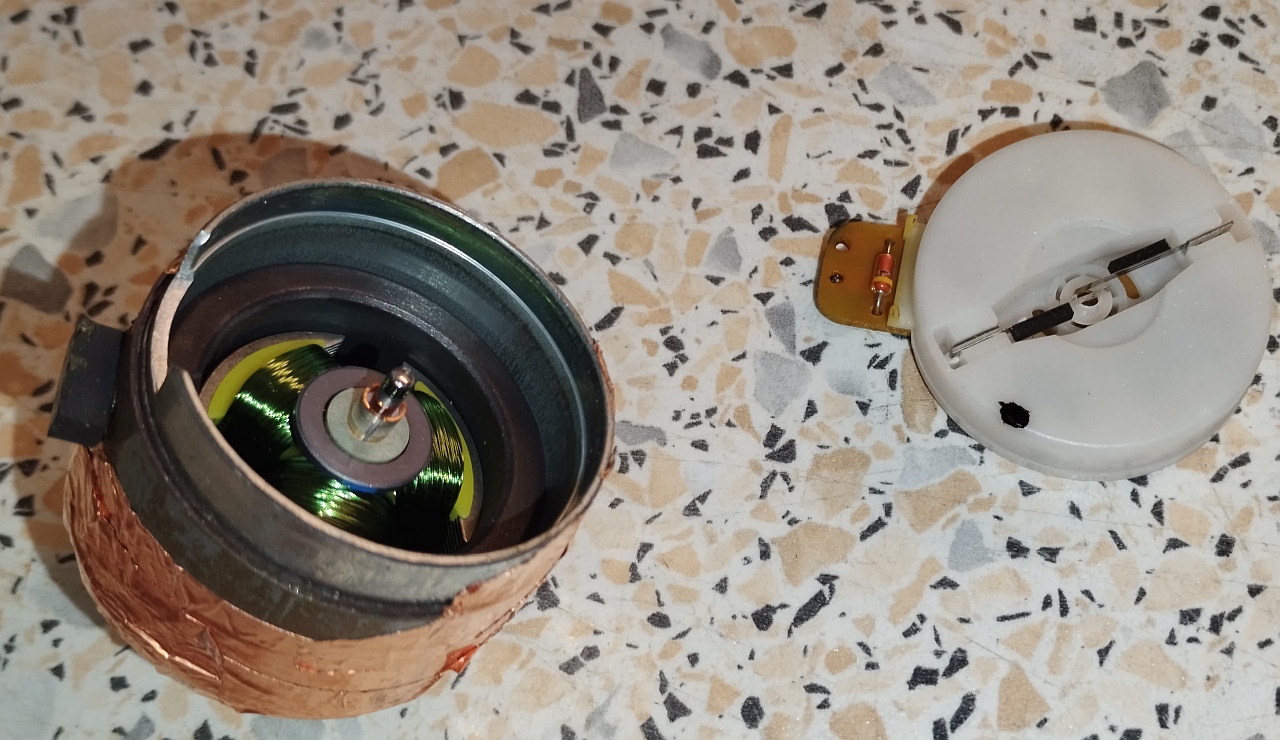

nach öffnen:



die Schleifkontakte mit 800er Nassschleif vorsichtig gereinigt



Kollektor auch mit 3000er behandelt...nur noch bremsenreiniger



zusammenbau von hinten angefangen...weil keine Möglichkeit die Schleifkontakte von hinten auseinanderzudrücken

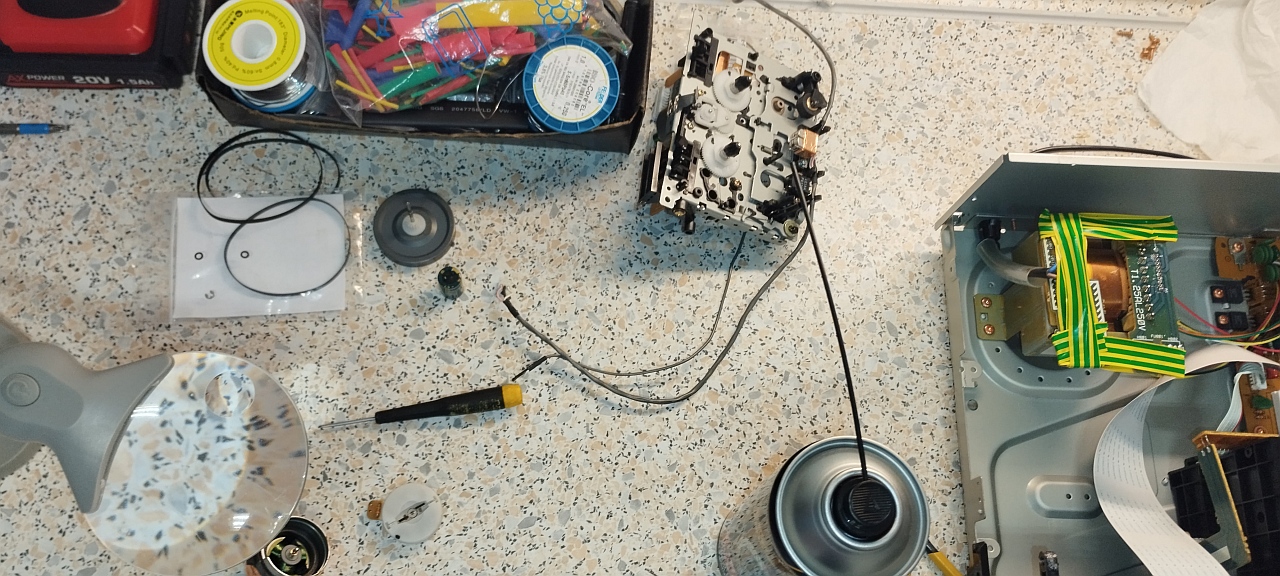

"KüTi" Platz

[Elektronik_bastler]

Deck läuft wieder - ohne Probleme...keine Zahnradgeräusche

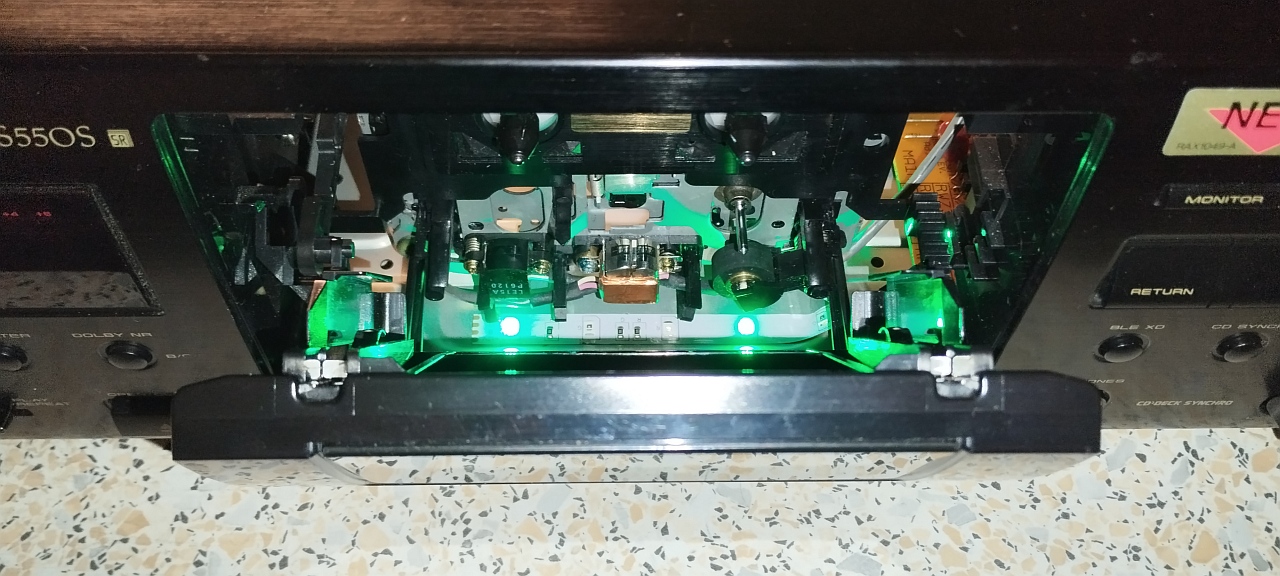

Fachbeleuchtung leuchtet








Die Geschwindigkeitsänderungen sind weg...W&F ist leider nicht besser geworden. Den Grund habe ich unter der Lupe herausgefunden: Die Schwungmasse wabert leicht...nun mal nach einer LÖsung schauen!

[Elektronik_bastler]

Hallo allerseits...

lieferung 10x NJM2114D
bestellt deswegen weil mir die Soundstage, die Obertöne der Klarinette und das anzupfen der Gitarre nicht klar genug rüber kam
Natürlich nicht!!! Manche können Schaltkreise hören - mir gehts ums Rauschen...

Also NJM2068DD vs NJM2114D vs OPA2010

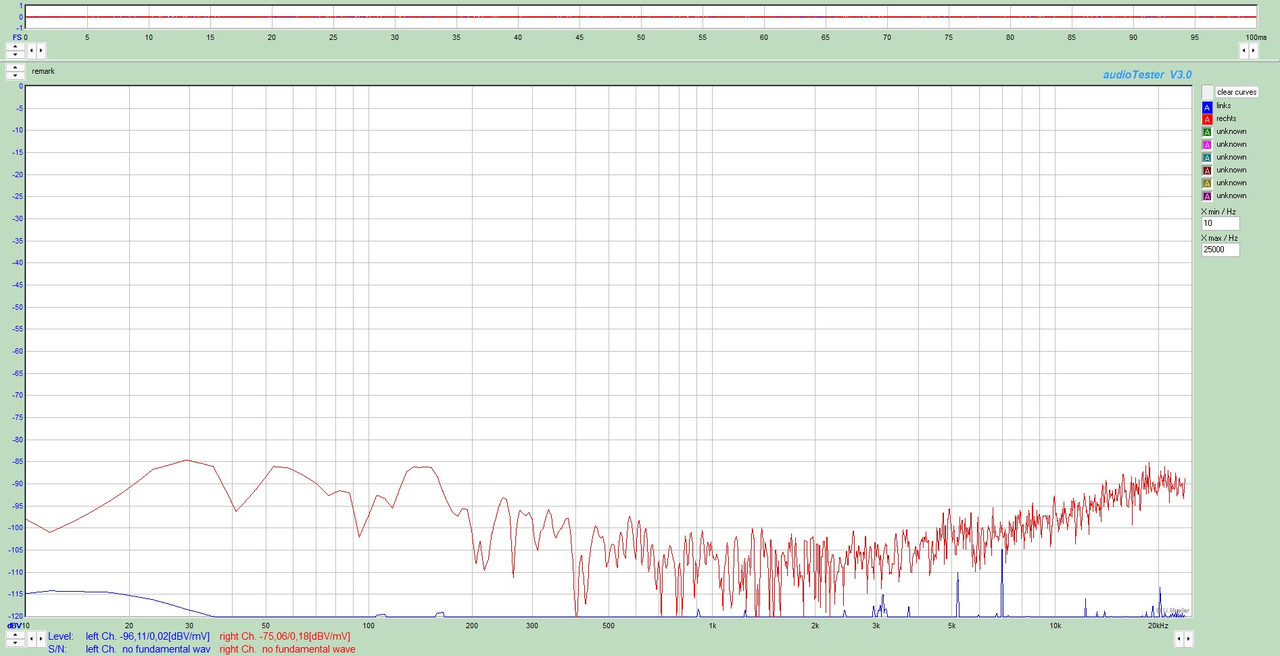

was soll ich sagen... der OPA hat gewonnen. Reines Verstärkerrauschen mit Muting außer Fkt. im rechten Kanal ergibt -75,5 (OPA); -74,5...-75 (2068); -73,5...-74 (2114) -> also alle sehr gut, besser als M5220, uPC4570.
Mit laufenden Band z.B. Leerkassette ist kein Unterschied weil Band rauscht logischerweise mehr. Das wenigste Rauschen liefert der OPA2210 beim empfindlichsten Hörvermögen zw. 500-10000Hz. Damit ist subjektiv noch weniger Rauschen zu hören.

Falls jemand einen von den IC´s möchte...


Den 50Hz Brumm werde ich mit einer Abschirmung überhelfen! Bekommt man sonst mit eingeschalteten Muting nie mit.

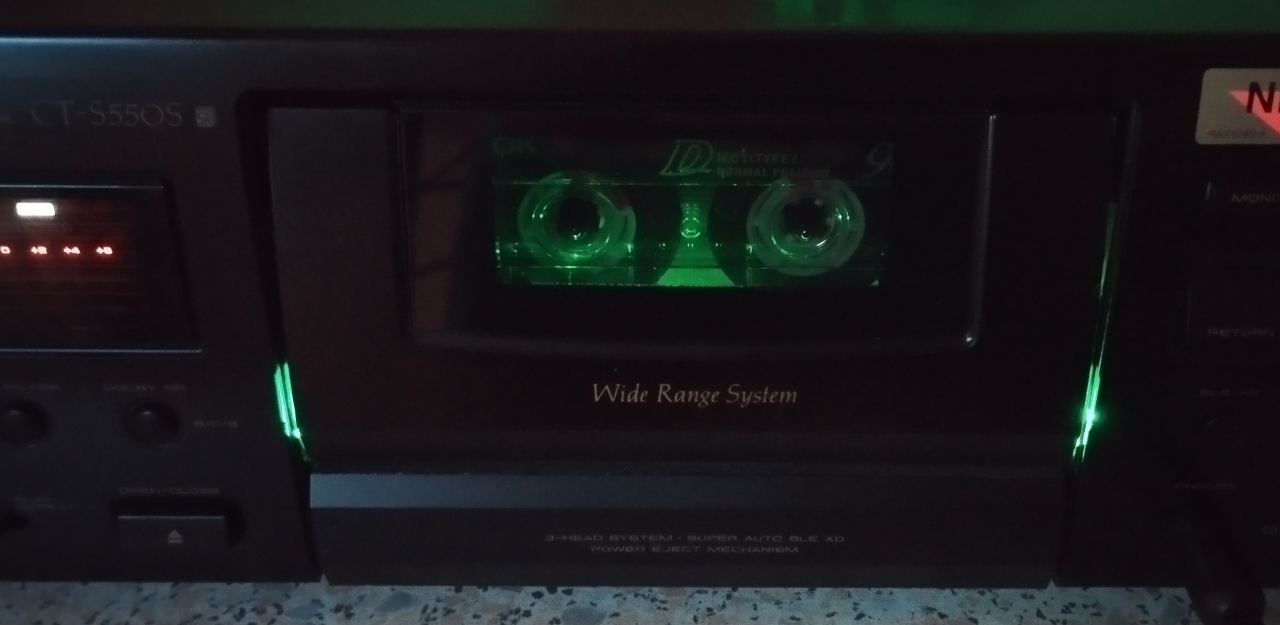

sieht im dunklen richtig gut aus

[Elektronik_bastler]

* OPA2210!!!

Dem W&F werde ich mit Test´s verschiedener Andruckrollen und leichte Schmierung der Wickeldorne entgegentreten...

[Inquisition]

Soviel Aufwand für so eine mittelmäßige Möhre

[Elektronik_bastler]

Soviel Aufwand für so eine mittelmäßige Möhre

Danke

[Elektronik_bastler]

Soooo Mitleser...nach vielen Test´s mit einem neuen Riemen aus Kanada und diversen Andruckrollen -> mindestens 10stk. mit Plastekern oder Messingkern...Plastewelle oder Stahlwelle...ballig oder flach ... wurde festgelegt das bei der "Möhre" der gereinigte Originalriemen die beste Arbeit macht, also wieder an seinen Stammplatz kommt + die Rolle welche schon gute Dienste tat, ebenso.
Die Schwungmasse hatte ich übrigends markiert wo es "eiert" ...ein wenig gegenüber gedrückt...man erkennt jetzt nix mehr.
Alle anderen Kombinationen hatten nur mittelmäßige Werte ergeben...selbst dieses Laufwerk kann! ... wenn es will








Den 50Hz Buckel bin ich mit einem Abschirmkästchen am Playback EQ aus Leiterplattenmaterial zu Leibe gerückt + einen NJM2114 in den 3dB Amp IC152 gesteckt - Ergebnis ->



Kiste ist wieder zusammengebaut...spielt Tapes super ab...nun ist endlich Sommer...Boxen auf die Terrasse und aufdrehen

[Elektronik_bastler]

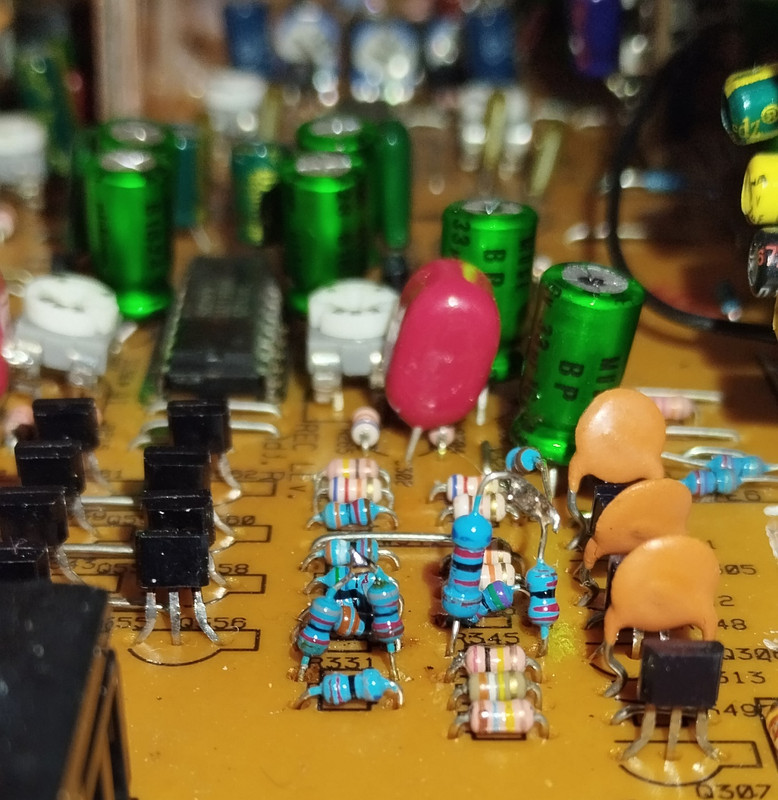

...ein paar Chrom-tapes vom Internetradio bespielt...mit Dolby S und ohne Dolby. Klingt Suuuuper - nur eine winzige Nuance bei kristallklaren Schlagzeuganschlägen gefiel mir nicht -> zack R331 von 150 auf 180k geändert - perfekt! Selbst alte BASF Chrom bänder lassen sich einmessen und mit hohem Pegel bespielen. Die japanischen Tapes brauchen kein BLE...perfekte Aufnahmeentzerrung

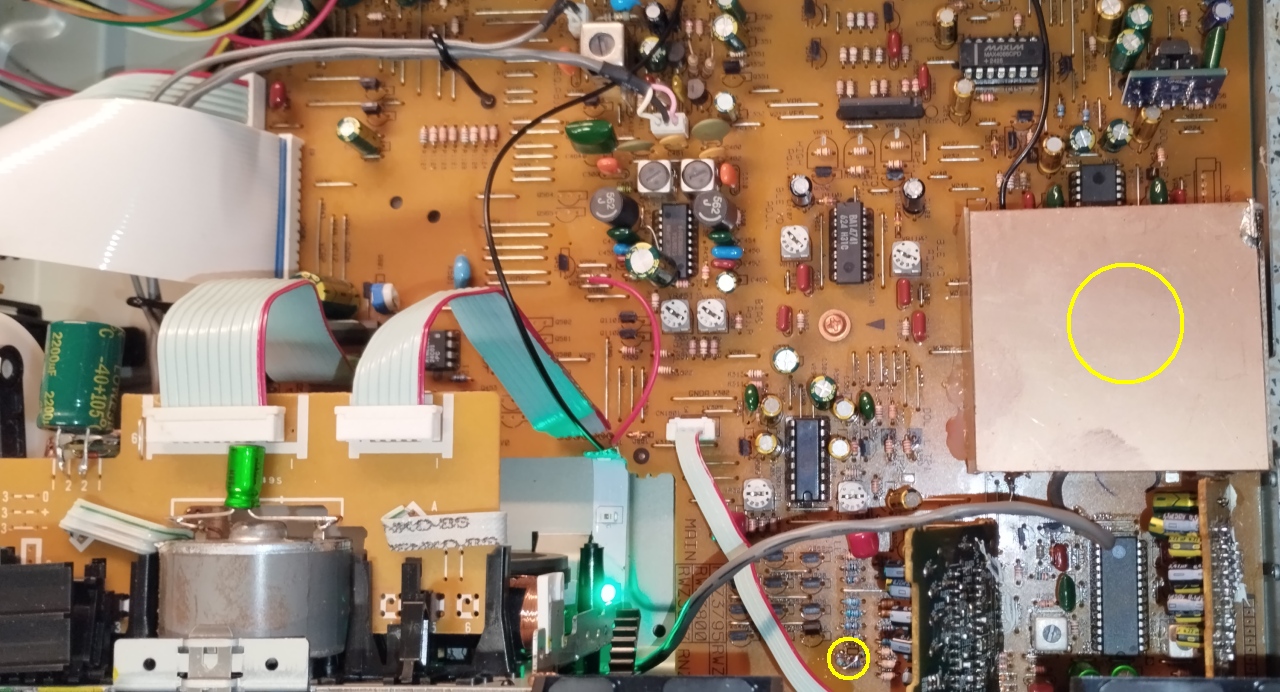

Blick auf die Abschirmung und die Änderung - gelb markiert

[Elektronik_bastler]

Deck1 war nun auch noch dran...Aufnahmeentzerrer nach neuesten Erkenntnissen umlöten...kleinigkeiten schick machen. Test -> glotz, was ist das ??? Im linken Kanal ist immer Pegel bei -15dB, ich nochmal den Playback EQ drübergeschaut ob was beim löten abgerissen ist...bin eh am überarbeiten...siehe da: die Biasfalle, die Spule hat sich vom Leiterzug gelöst.

Ansonsten brilliante Aufnahmen

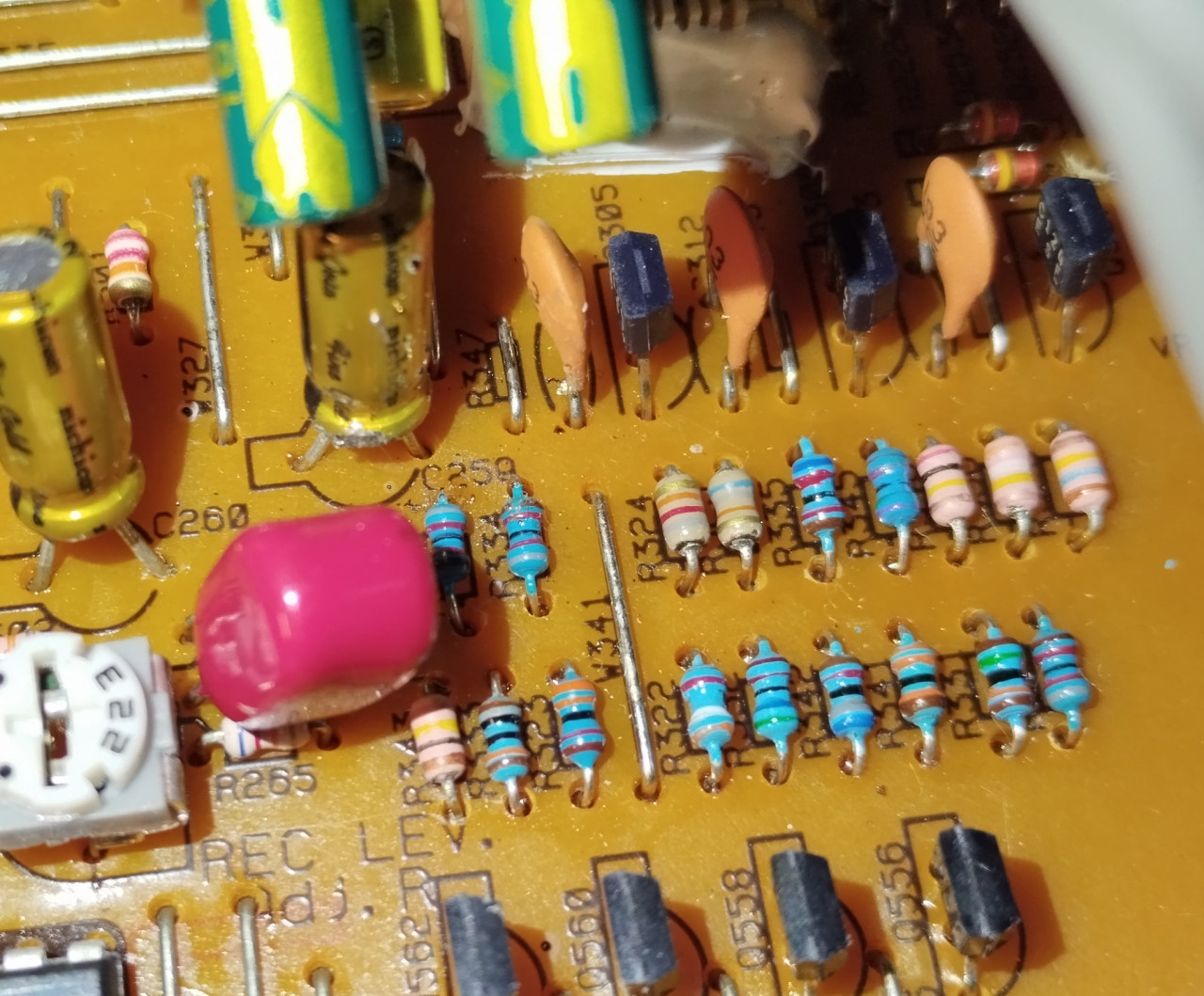

vorher

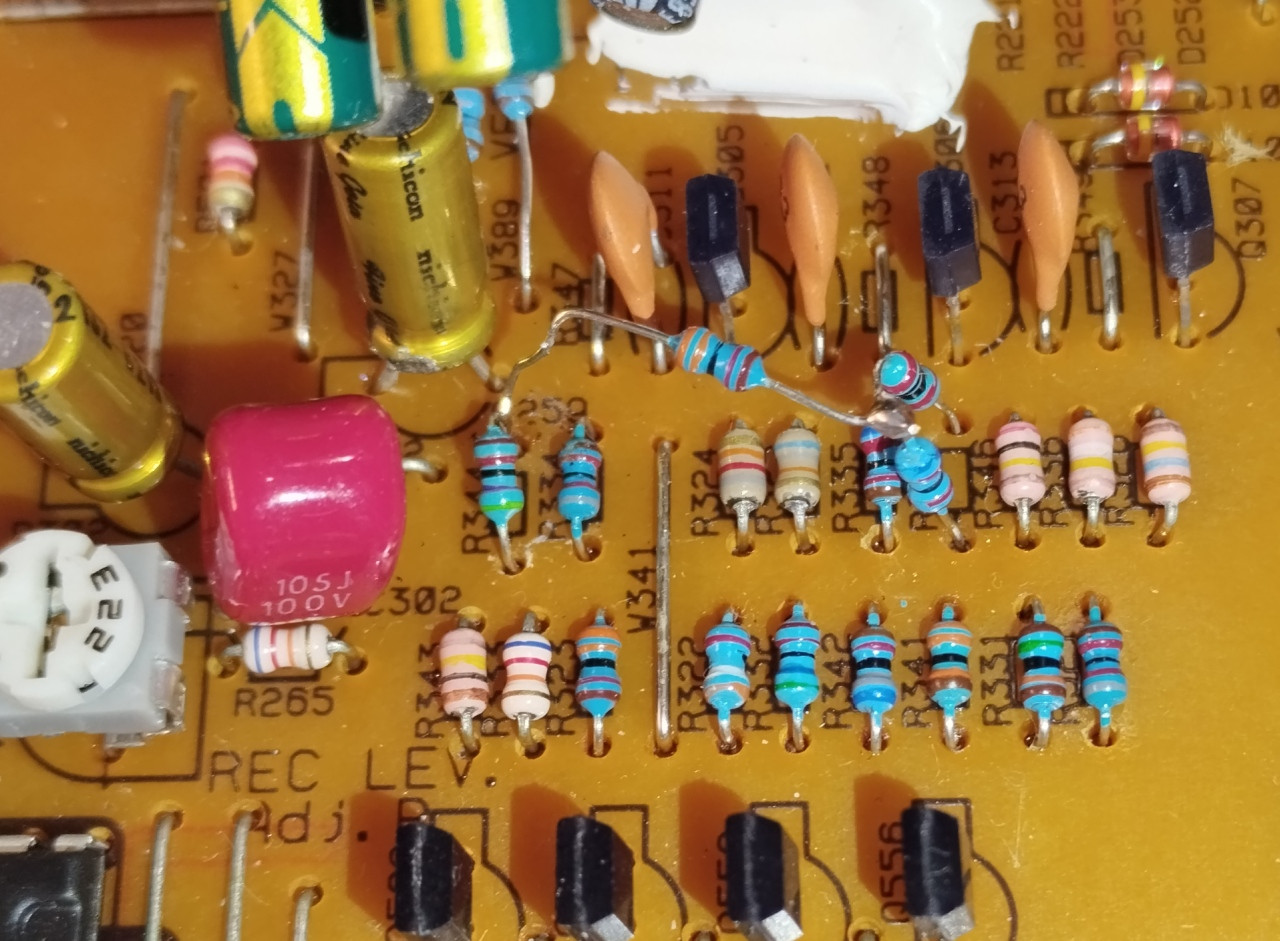

nachher



Playback EQ, alles neu bestückt + OPA2210



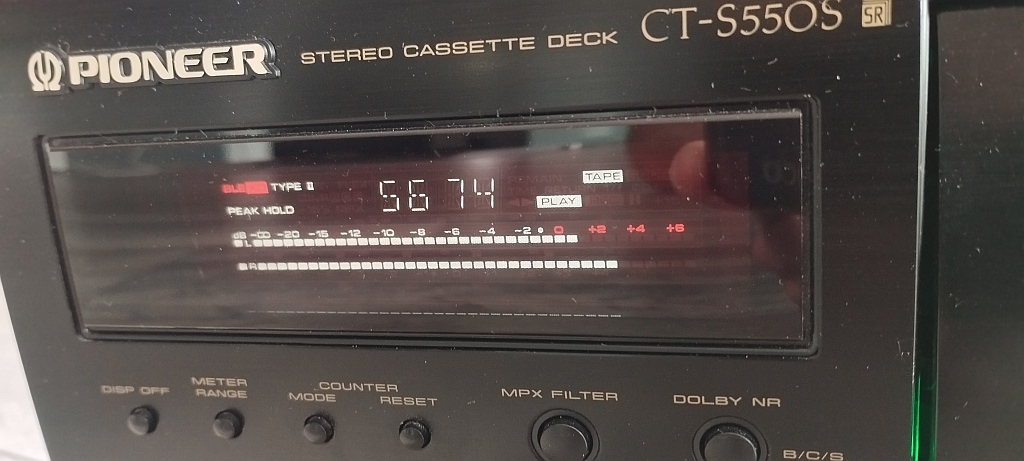

BASF Cro super 2 Pegel
