Display zu dunkel Yamaha TX492 und weitere..
nice2hear Offline
und weiter gehts
**********
Beiträge: 24.127
Themen: 281
Thanks Received: 28.336 in 9.891 posts
Thanks Given: 31.634
Registriert seit: Nov 2010
Bewertung: 104
#26
16.04.2026, 19:11
dann aber bidde gerne mit Bülders...
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
Suchen
Zitieren
Bassmann Offline
Das muss drücken im Gesicht!
****
Beiträge: 468
Themen: 35
Thanks Received: 380 in 113 posts
Thanks Given: 456
Registriert seit: Feb 2026
Bewertung: 4
#27
20.04.2026, 17:58
Hier sind schon mal Bilder vom Innenleben. Gibts einen Wink mit dem "Zaunpfahl", wo ich die Widerstände finde? Ich war zu faul zum noch mal nachlesen.... nicht hauen!

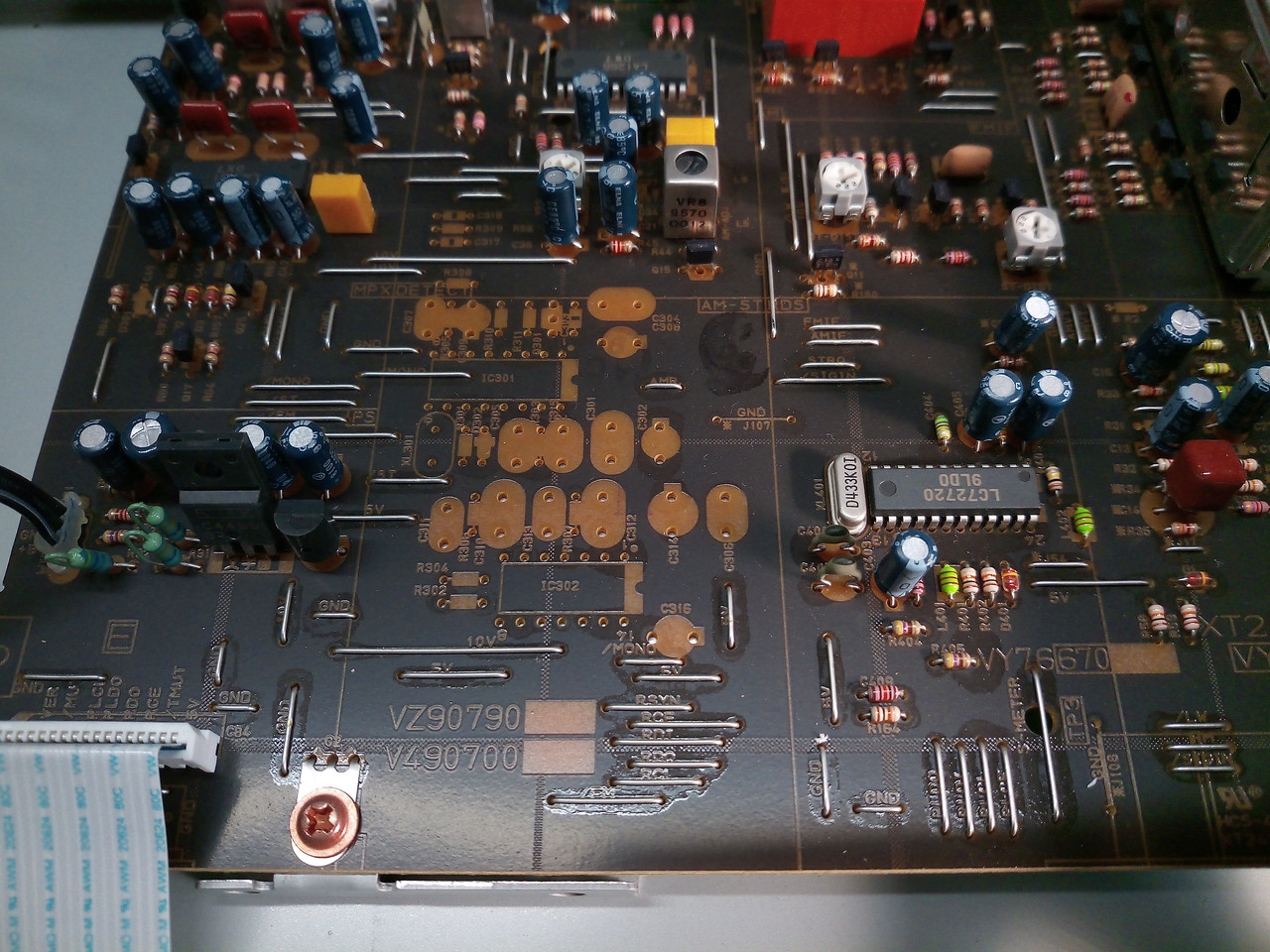

[Bild: IMG-20260420-170939.jpg]

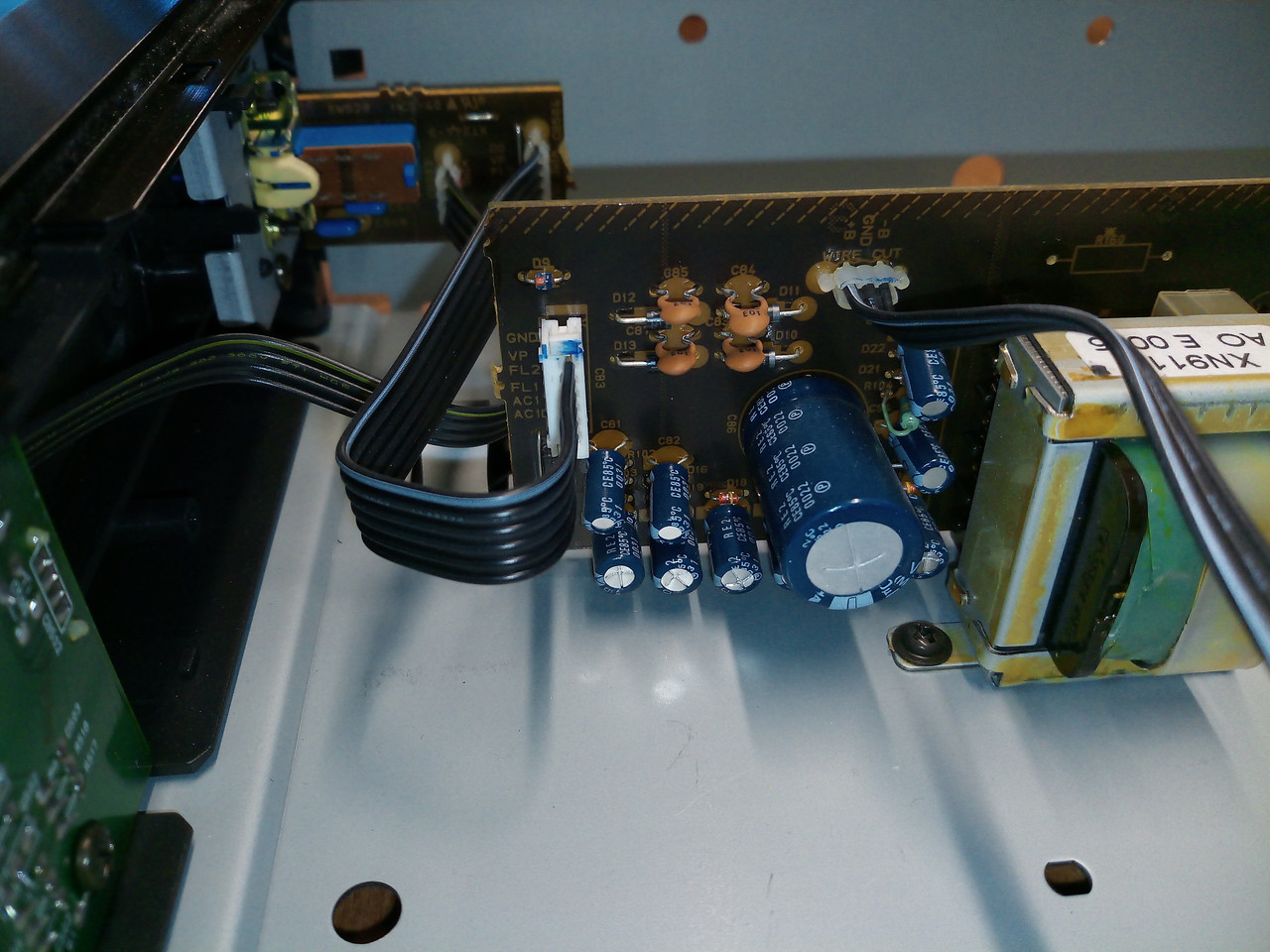

[Bild: IMG-20260420-170956.jpg]
Anything over a mouthfull is wasted!
Suchen
Zitieren
nice2hear Offline
und weiter gehts
**********
Beiträge: 24.127
Themen: 281
Thanks Received: 28.336 in 9.891 posts
Thanks Given: 31.634
Registriert seit: Nov 2010
Bewertung: 104
#28
20.04.2026, 18:07 (Dieser Beitrag wurde zuletzt bearbeitet: 21.04.2026, 11:46 von nice2hear.)
Schau mal Werners letzten Schaltplan auf der Vorseite. Da erkennt man zwei 1,5Ohm Widerstände auf der Platine mit der Anzeige V501. Also wohl hinter der Frontplatte, am unteren linken Rand deines 2ten Bildes zu erkennen. Im Schaltplan: Rechts R530 u. an der linken Seite R531
1,5 Ohm zu erkennen an den Braun-Grün-Gold Ringen.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
Suchen
Zitieren
Bassmann Offline
Das muss drücken im Gesicht!
****
Beiträge: 468
Themen: 35
Thanks Received: 380 in 113 posts
Thanks Given: 456
Registriert seit: Feb 2026
Bewertung: 4
#29
21.04.2026, 11:03
... saßen beide auf einer Seite. Gebrückt, kein Unterschied! War den Versuch wert, dank der Hilfe hier... Thumbsup
Anything over a mouthfull is wasted!
Suchen
Zitieren
nice2hear Offline
und weiter gehts
**********
Beiträge: 24.127
Themen: 281
Thanks Received: 28.336 in 9.891 posts
Thanks Given: 31.634
Registriert seit: Nov 2010
Bewertung: 104
#30
21.04.2026, 11:32 (Dieser Beitrag wurde zuletzt bearbeitet: 21.04.2026, 11:44 von nice2hear.)
tja, 1,5Ohm ist halt "nur nen Tuck mehr [an Widerstand]" als ne 0 Ohm Kabelbrücke... kommt man nicht um ne leicht höhere AC/Wechselspannung Heizspannung als jetzt drumrum.. wohl nur mit nen kleinen Zusatztrafo wenns einem das Radio wert ist.

Bei den TEACs T-H300 sinds 4,7 Ohm Widerstände, die raus bringt dann doch leicht verbesserte Anzeige.
[Bild: 800_DSC00703.jpg]
hier unten links die roten Brücken statt der 2 Rs im TEAC T-H300 Mk nix.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
Suchen
Zitieren
Bassmann Offline
Das muss drücken im Gesicht!
****
Beiträge: 468
Themen: 35
Thanks Received: 380 in 113 posts
Thanks Given: 456
Registriert seit: Feb 2026
Bewertung: 4
#31
21.04.2026, 17:46
(21.04.2026, 11:32)nice2hear schrieb: tja, 1,5Ohm ist halt "nur nen Tuck mehr [an Widerstand]" als ne 0 Ohm Kabelbrücke... kommt man nicht um ne leicht höhere AC/Wechselspannung Heizspannung als jetzt drumrum.. wohl nur mit nen kleinen Zusatztrafo wenns einem das Radio wert ist.

Grundsätzlich ist das ganz spannend für mich: Lässt sich da nichts an dem "drumherum" des Trafos ändern, siehe Bild? Ansonsten gehts ja ums Prinzip, ich will meine Sachen ja so lange wie möglich nutzen und man bekommt die auch unverschlissen nur mit Glück....
Anything over a mouthfull is wasted!
Suchen
Zitieren
nice2hear Offline
und weiter gehts
**********
Beiträge: 24.127
Themen: 281
Thanks Received: 28.336 in 9.891 posts
Thanks Given: 31.634
Registriert seit: Nov 2010
Bewertung: 104
#32
21.04.2026, 18:01 (Dieser Beitrag wurde zuletzt bearbeitet: 22.04.2026, 08:49 von nice2hear.)
Kurzantwort NEIN. (Weil das drumrum zwischen Trafo u. FL/Heizungsanschlüssen des Displays waren genau die zwei 1,5Öhmer. )

[Bild: Bildschirmfoto-2026-04-08-um-22-29-29.png]
Aber mess mal die Wechselspannung an deinen Brücken.
Das ist ja der Wert der aus der —> Trafowicklung „rauskommt“
Sollte um 4V sein.
