Moin,
ich hatte im Yamaha-Bilderthread ja mal geschrieben, dass ich für alte Yamaha-Tapes der K-Serie eine Fernbedienung entwickeln möchte.

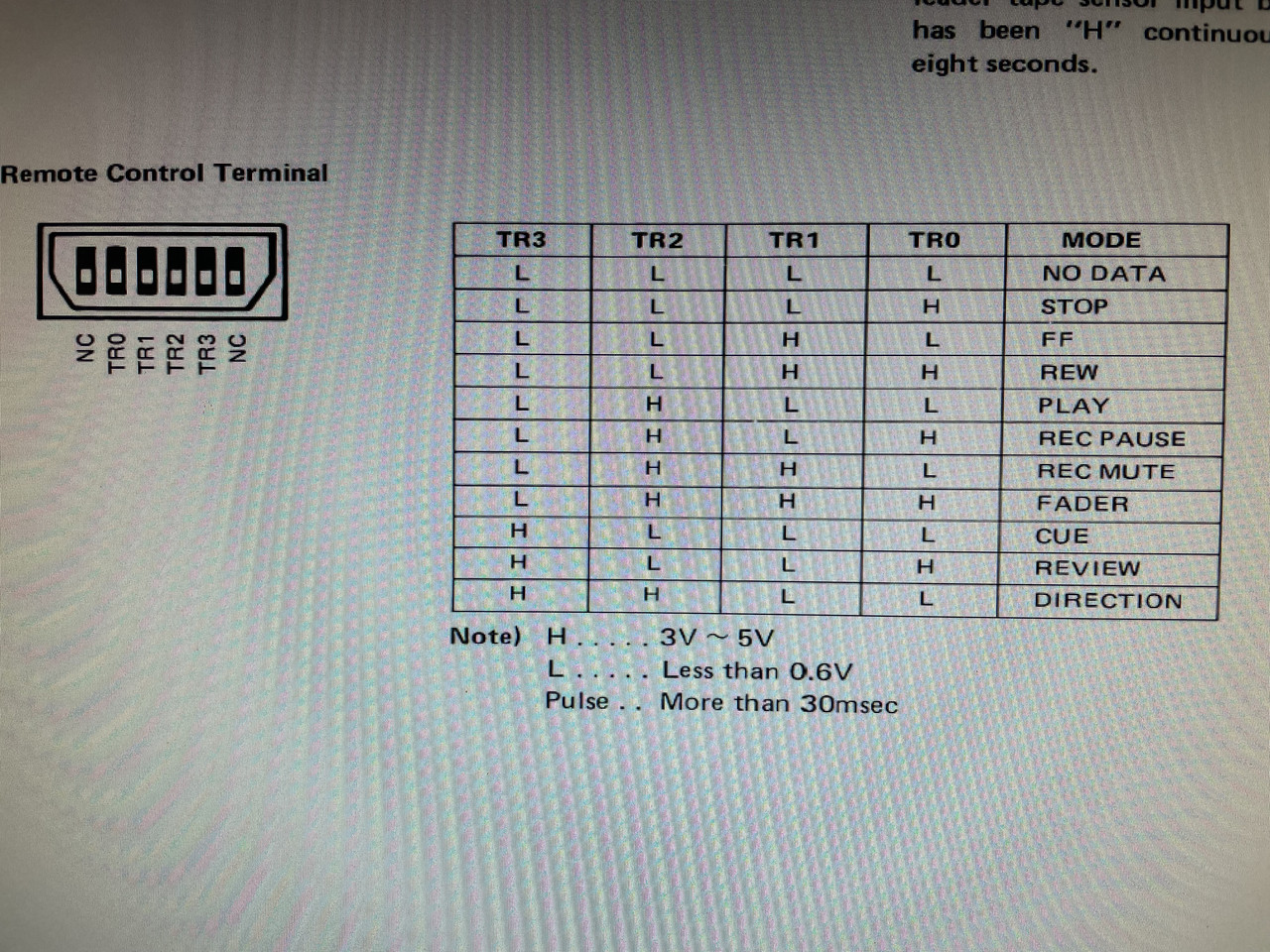

Basis soll das RS-Protokoll von Yamaha sein, das in den ServiceManuals gut dokumentiert ist.






Beim K-500 war das relativ einfach, es gibt eine FB-Schnittstelle. Hier werden einfach die einzelnen Signale gegen Masse geschaltet. Also die RS-Bus Signale mit einem Cd4028 von Binär nach einzelnen Ports gewandelt und mit einem Transistor geschaltet.

Beim K-600 bin ich noch am knobeln. Dort werden die Tast-Signale vom Prozessor gemultiplext. Prozessor-Ports waren in den 80ern grundsätzlich Mangelware. Hier müssen also die einzelnen Signale zum schalten verbunden werden. Versuche mit einem CD4016 oder CD4066 waren nicht erfolgreich. Sobald ich etwas an die FB-Schnittstelle anschließe, passieren undefinierte Dinge.

Als Zwischenschritt habe ich mich dem K-640 gewidmet. Hier gibt es die RS-Schnittstelle. Die Idee war diese mit einem IR-Empfänger anzusteuern. Das gibt es von Yamaha und heißt RX-KW5. natürlich gibt es das heute nicht mehr und Infos darüber gibt es sowieso nicht. Also ich habe keine gefunden.

Aber nichts was man nicht mit einem IR-Empfänger und einem Prozessor zusammenschalten kann.

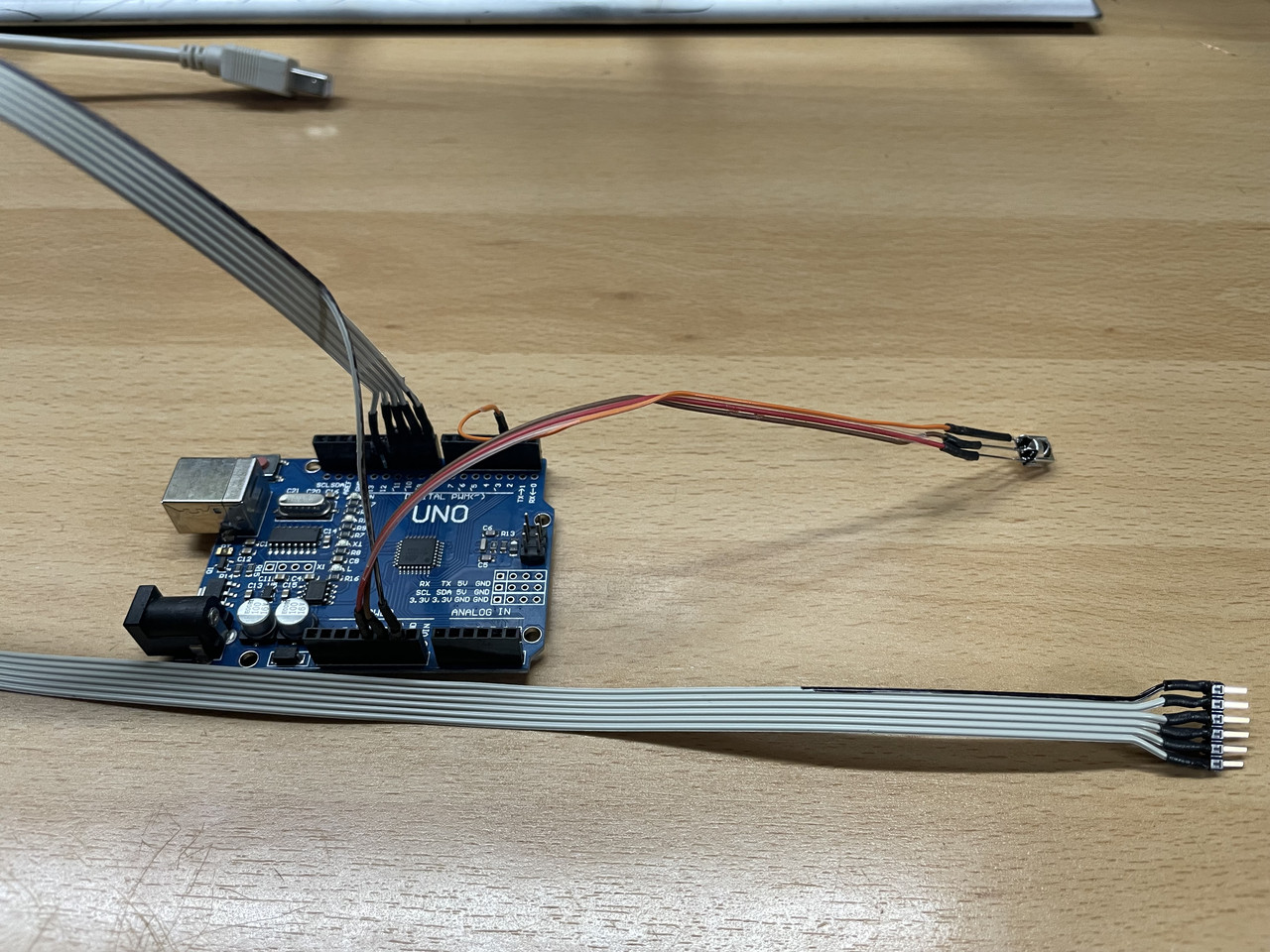

Also einen VS1838B aus der Bastelkiste und einen Arduino.
Software hat natürlich länger gedauert als die Hardware.






Alles noch nicht schön, aber funktioniert. Und das galt es zu beweisen.
Damit könnte ich dann auch das K-600 ansteuern. Oder jedes andere Yamaha Gerät mit RS-Schnittstelle.

Viele Grüße
Lars

[Passat]

Bei Ebay USA gibts das Servicemanual des RS-KW5 (nicht RX-KW5!).
Hier das billigste Angebot: https://www.ebay.com/itm/203037758663
