AKAI GX-75 Display ausgefallen

[OLD-FIDEL]

Mein (sicher sehr einfach ausgestattetes) MM verfügt leider nur über eine 600V und 200V AC Prüfung/Einstellung.

Mit 200V gemessen:
Zwischen PIN62 und PIN1 gemessen: 04,4
Zwischen PIN61 und PIN2 gemessen: 04,4

PS: ich habe vorhin sicherlich falsch gemessen, da ich bei den markierten Stellen gemäß Fotos an den Kontakten am Flachbandkabel gemessen habe
Danke!

[Gorm]

Mit dem großen Meßbereich bei kleiner Meßspannung kann auch gemessen werden. Der Meßfehler kann dann aber größer werden.

Die Meßwerte der Heizspannung am Display sind korrekt. Wenn bei dieser Spannung das Display nicht leuchtet und bei Kontakt mit dem MM 1,5VBAT leuchtet, ist im Heizungskreis ein zusätzlicher Übergangswiderstand entstanden, der ausreichenden Stromfluß für die Heizung verhindert, es schrieb
Peter aka nice2hear in #20 dass dann nur ein Leitungs- oder Kontaktproblem die Ursache sein kann. Wenn es die Leitung wäre, würde mit dem angeschlossenen MM auch kein größerer Strom fließen.

Versuch mal alle Lötstellen im Heizkreis an PIN1, 2, 61, 62 des Displays und die an der Trafowicklung und 1,2 der Hauptplatine sowie 1,2 an dem Verbinder W300 (F) zwischen den Platinen nachzulöten. Auf der Platine Operation PCB gibts noch zwei verlötete Brücken zwischen W300 und dem Display, die auch nachlöten. Andere Bauelemente habe ich in dem Heizkreis im dem SM der elektrotania auf die Schnelle nicht gefunden.

[p.seller]

OLD-FIDEL

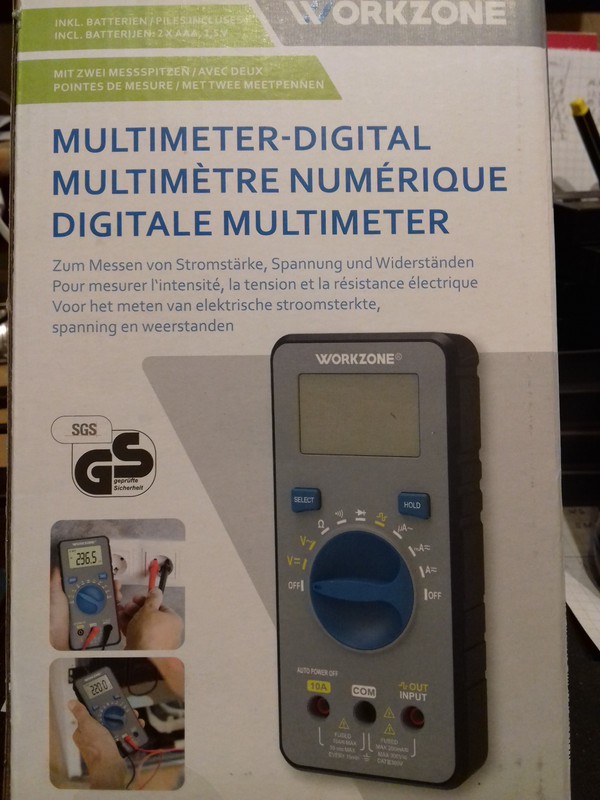

Einen Tip habe ich noch :



Keine Profigeräte - aber für das Hobby ist Okay ( ca. 10€ bei aldi schönen Sachen ).

MfG

[uk64]

Bei diesen FL Displays sollte man auch die negative Gleichspannung nicht außer acht lassen die auf den Heizfaden gelegt wird. Sie wird benötigt, da der Heizfaden ja gleichzeitigt die Kathode ist.
Diese negative Spannung wird oft über einen Spannungsverdoppler erzeugt, da sind oft ein paar schwächelnde Elkos die Ursache für dunkle oder fleckig leuchtende Display.






Gruß Ulrich

[Gorm]

Danke Ulrich, das meinte ich in #22.

[nice2hear]

ok, da hätte ich mir doch "den Inhalt" des SYSCON Boards mal ansehen sollen.

Im SCHaltplanteil von der Displayelektronik ist es ja als "weiße Fläche" dargestellt wo rechts die 4,6V AC vom Trafo reingehen und unten links an W300 1/2 die 2 F-Ltg rausgehen.
falls mein GX-65 Display mal schwächelt bin ich gewarnt..

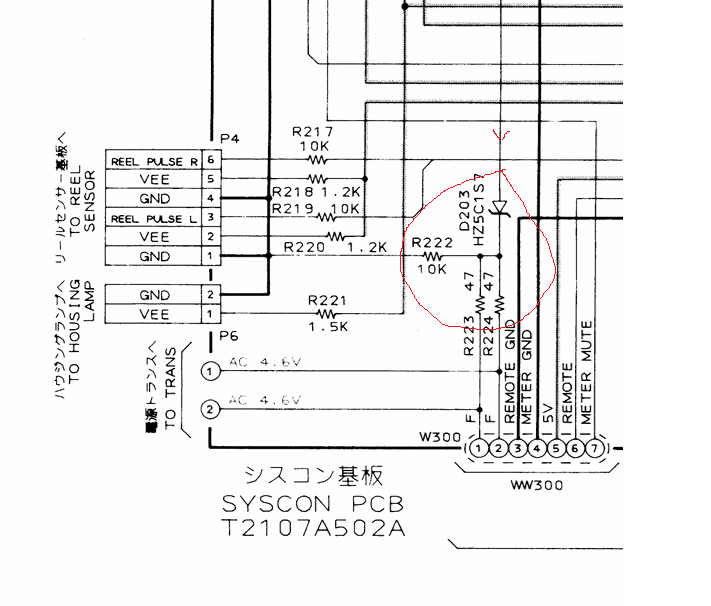

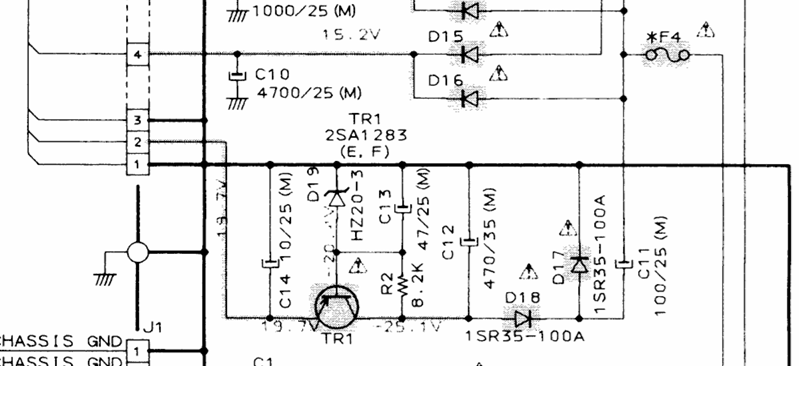

Also wären dann aus deinen Bildern die Bauteile "TR1 und drumrum* von Bild2" (*die Dioden sowie C11,12,13,14 Elko auf POWER SUPPLY BOARD) und im ersten Bild die Zenerdiode D203, SYSCON Board zu prüfen..

Am TR1 Kollektor sollten -25,1V und am Emitter -19,7V*** (jeweils gg. Masse) zu messen sein. *** Das Minus ist im Bild "verloren gegangen", die C14 Elko-Polarisierung zeigt aber dass es ne neg. Spannung gg. Masse sein muss.
Diese -19,7V gehen dann wohl rüber zum SYSCON Board, wo du den roten Pfeil eingezeichnet hast, und über die Zenerdiode D203 an den "AC Heizkreis".
Edit: ich bin mal hier raus.

[OLD-FIDEL]

Bei diesen FL Displays sollte man auch die negative Gleichspannung nicht außer acht lassen die auf den Heizfaden gelegt wird. Sie wird benötigt, da der Heizfaden ja gleichzeitigt die Kathode ist.
Diese negative Spannung wird oft über einen Spannungsverdoppler erzeugt, da sind oft ein paar schwächelnde Elkos die Ursache für dunkle oder fleckig leuchtende Display.






Gruß Ulrich

Hallo Ulrich!
Wie erwähnt, bin ich absoluter Laie...

ABER: ich habe vorhin angefangen, einige Bauteile durchzumessen (ich lese das Ergebnis der Messung ab (Durchgangs-Messung), ohne dass ich tatsächlich weiß, welcher Wert eigentlich auf dem MM angezeigt werden soll. Sobald ein Wert hier besonders bzw. grob abweicht, dann passt vermutlich etwas nicht. Mir ist klar, dass das sicherlich nicht so gemacht wird, zumal ja die Werte oft ganz unterschiedlich sein sollen/müssen.

Gemessene Werte (als Bsp):
R217: 1274
R218: 0.218 (?)
R220: 0.218 (?)
R219: 1273
R222: 1273

Bei R223 und R224 ist mir aufgefallen, dass ich hier Durchgang messe (das MM "piept". Das "piep" ist zwar nicht ganz sauber und klar, sondern immer so in der Art unterbrochen/kratzend. Ich weiß nicht, wie ich das beschreiben soll.

Könnte das eventuell die Ursache sein? Bzw. kannst Du mir sagen, was ich hier genau bestellen muss? Dann tausche ich das mal aus und ich lass mich dann einfach überraschen.

Es würde aber genau in Deiner Vermutung liegen (im Bereich Deiner roten Markierung).

Ich denke, Du hast hier eine Punktlandung getroffen

Danke und schöne Grüße!

[Gorm]

Im eingebauten Zustand gemessene Widerstandswerte können durch die Umgebungsschaltung abweichen. Die gemessenen Widerstände gehen selten kaputt.
Zwischen 1,2 bzw. 61,62 und Masse sollten jeweils ca. -15VDC anliegen. Wenn die sich nicht messen lassen, über Z-Diode D203 die abfallenden 5V überprüfen und dann die -20VDC gegen Masse an Pin2 W100 prüfen. Diese -20V kommen aus dem Netzteil vom Emitter des Tr1. Deshalb hat Ulrich die Schaltung des NT gezeigt. Wenn die -20V am Emitter Tr1 nicht anliegen, die Elkos C11, 12, 13 14 tauschen und die Spannung über D19 von 20V prüfen.

[OLD-FIDEL]

R223 u. R224 haben, so wie ich es zumindest erkennen kann, die Farben: gelb/lila/schwarz/gold

lt. Internet-Recherche (digikey) errechnet sich ein Widerstandswert von 47 Ohms 5%

Auf dem Plan ist auch die Nr. 47 angegeben (ist das der Hinweis auf 47 Ohm?)

Passt das ?

Danke!

[Gorm]

47 ohne Einheit dahinter heißt 47Ohm

[OLD-FIDEL]

Vielen Dank!
Ich werde Deine Infos/Hinweise befolgen und das entsprechend testen.
Was muss ich am MM einstellen?

Was mir jetzt aufgefallen ist:

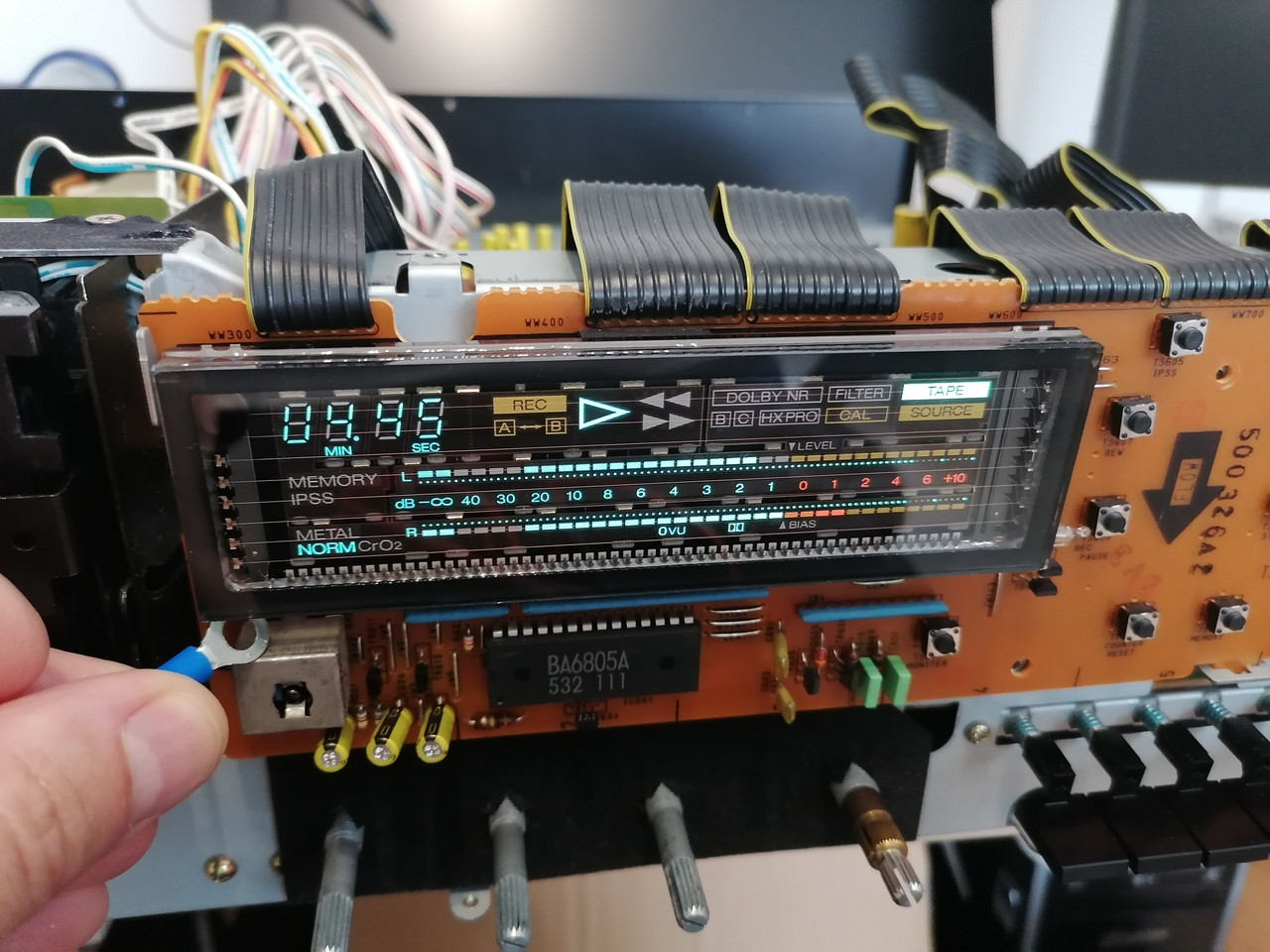

Wenn ich zwischen PIN1 eine Verbindung zur Masse herstelle (auch ohne MM), dann leuchtet das Display !
Eine Verbindung könnte ich ja ganz einfach herstellen. Oder soll ich das besser nicht tun?

[Gorm]

Es geht um Spannungsangaben mit dem Zusatz DC.

Mit solchen Massetests kenne ich mich nicht aus.
Dabei leuchten die 3. bis 6. LEDs der Aussteuerungsanzeigen nicht.
Ich würde wie in #27, #33 beschrieben suchen oder das Gerät einem erfahrenen Reparateur geben.

[nice2hear]

Meine 2 Cent doch noch dazu. Kurzschlussverbindungen von stromführenden Bauteilen nach Masse sind zumindest weder Mittelfristig noch dauerhaft sinnvoll. Sonst hätten die AKAI Entwicklungsingeneure das sicher auch so einfach gelöst.
Bei einen 30€ Tapedeck vielleicht ok, bei einem GX-75 mir sicher zu heikel.
Wenn das mit den von Ulrich, Gorm u. mir aufgeführten Messungen u. zu prüfenden Bauteilen nicht gehandhabt werden kann würd ich jemand mit Elektronikgrundkenntnissen zur Unterstützung vor Ort suchen.
Die Methode alle genannten BE nach und nach Tauschen kann funktionieren, muss es aber nicht. Aber auch hier sind Punkte zu beachten. Polarität bei Dioden, Elkos, usw.
viel Erfolg.
BE=Bauelemente/Bauteile.

[nice2hear]

Und? Ist die im letzen Bild gezeigte Lösung mittels FL/Masseverbindung fest eingebaut oder doch die Fehlerursache weiter gesucht worden?
