Endstufen Brücken/Coupler YAMAHA

[Bassmann]

Moin;

ich weiß, das man die Endstufen bei den Yamahas auch mit Chinch-Kabeln brücken kann, doch trotzdem frage ich:

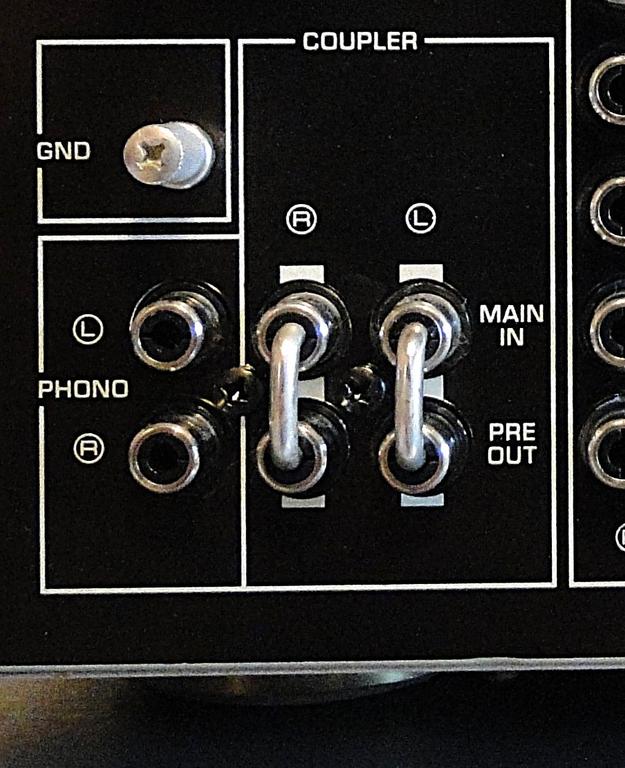

Die originalen Brückenstecker mit dem Kunststoff-Griff mit dem Yamaha-Schriftzug, wie sie bei den 10xx und anderen verwendet wurden, findet man nicht mehr, auch für die einfachen Metallbügel habe ich keine Quelle gefunden. Gibt es diese Teile vielleicht doch noch irgendwo oder Alternativen mit dem Abstandsmaß?

Grüße, Andreas

[Passat]

Meinst du Profi-Endstufen?
Bei den HiFi-Endstufen gabs das nicht.

[Bassmann]

Meinst du Profi-Endstufen?
Bei den HiFi-Endstufen gabs das nicht.

Ich meinte die Dinger, die bei sämtlichen AX, die brückbar sind, drinstecken, zumindest ab Werk....

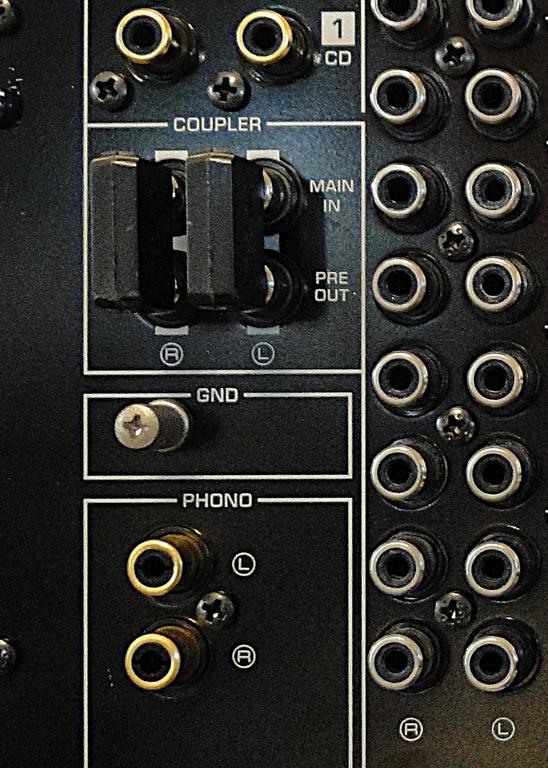

... das ist die Ausführung mit den Kunststoffumhüllten Brückensteckern...

[Armin777]

Das Gute liegt doch so nah: Guckst Du hier:

[Bassmann]

Das Gute liegt doch so nah: Guckst Du hier:

Lieb von dir, aber es ging nicht um die Lautsprecheranschlüsse... siehe Eingangsfrage.

Ich will echt die Steckbrücken....

[Armin777]

Musst Du nur ein wenig herunterscrollen, junger Padawan...

[Bassmann]

Musst Du nur ein wenig herunterscrollen, junger Padawan...

Ups! ... hast ja Recht, war ich zu voreilig... welches Maß haben die denn bei Yamaha? Bin gerade zu faul zu Messen....

[Armin777]

Nachmessen ist besser...ich bin nicht sicher.

[Bassmann]

Nachmessen ist besser...ich bin nicht sicher.

Bin doch noch mal losgegangen... sind die 14mm-Teile!

[Armin777]

Na also, die 14mm Brücken mit Kunststoff sind in ausreichender Stückzahl am Lager...

[Bassmann]

Na also, die 14mm Brücken mit Kunststoff sind in ausreichender Stückzahl am Lager...

Sind bestellt. Danke nochmal für den uneigennützigen Hinweis auf dei Quelle...

[Passat]

Ach das meinst du!
Ich habe bei "Endstufen brücken" an BTL-Betrieb gedacht, d.h. 2 Endstufen zu 1 Endstufe brücken.

10xxer ist auch nicht aussagekräftig.
Es gibt nämlich neben den Vollverstärkern AX-1050/70/90 auch noch die Endstufe MX-1000.
Und den Vollverstärker auch noch den A-S1000 und CA-1000.
Und bei den Profi-Endstufen z.B. die XP-1000

[gst]

Ich habe mir passenden Kupferdraht  besorgt, abgeschnitten auf ca 3cm, in das Buchsenfeld eines ausgedienten Amps gesteckt und dann über die herausstehenden Enden eine Querverbindung gelötet. Wurde natürlich gut heiß. Nach Abkühlzeit die Querverbinder scharz lackiert. Man könnte die auch in eine Form einstecken und dann mit 2k-Kunstoff auffüllen. Seht dann fast so gut aus wie das Original. War mir zuviel Arbeit, aber besser zu händeln als die kurzen Cinch-Kabel mit 20 oder 30 cm.

[Bassmann]

Ich habe mir passenden Kupferdraht  besorgt, abgeschnitten auf ca 3cm, in das Buchsenfeld eines ausgedienten Amps gesteckt und dann über die herausstehenden Enden eine Querverbindung gelötet. Wurde natürlich gut heiß. Nach Abkühlzeit die Querverbinder scharz lackiert. Man könnte die auch in eine Form einstecken und dann mit 2k-Kunstoff auffüllen. Seht dann fast so gut aus wie das Original. War mir zuviel Arbeit, aber besser zu händeln als die kurzen Cinch-Kabel mit 20 oder 30 cm.

Was ein Erfindungsreichtum... man muss nur Ideen haben! Das merke ich mir   Hätte ich mir die Bestellung bei Armin ja sparen können...

[Bassmann]

Na also, die 14mm Brücken mit Kunststoff sind in ausreichender Stückzahl am Lager...

Sind gestern angekommen, Danke und prima, das ihr die führt. Für meinen Geschmack könnten die Pins aber 2-3mm länger sein, man spürt ein "einrasten" erst auf den letzten 2 mm...

[Armin777]

Bei Cinchsteckern gibt es doch gar kein "Einrasten"!

[Bassmann]

Bei Cinchsteckern gibt es doch gar kein "Einrasten"!

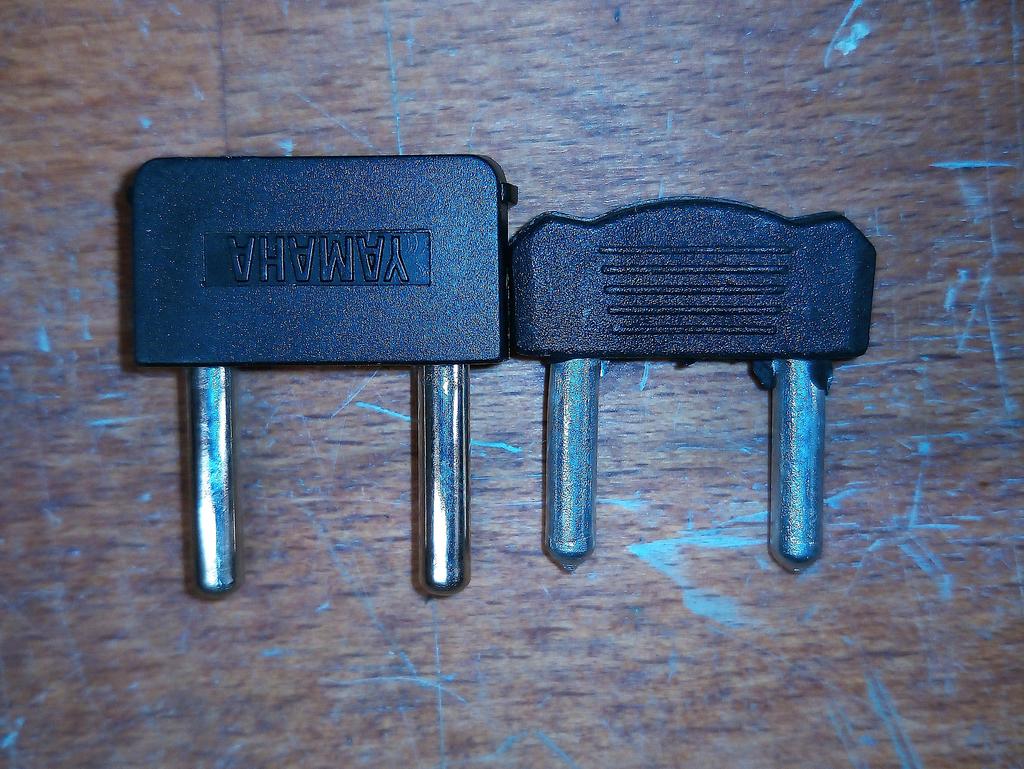

Na, in direktem Sinne ja nicht, aber sie gleiten irgendwann stramm in die Kontakte. Eure sind eben kürzer als die originalen und brücken etwas knapper, siehe Bild:
