Interessantes Gerät gefunden

[Norbsi]

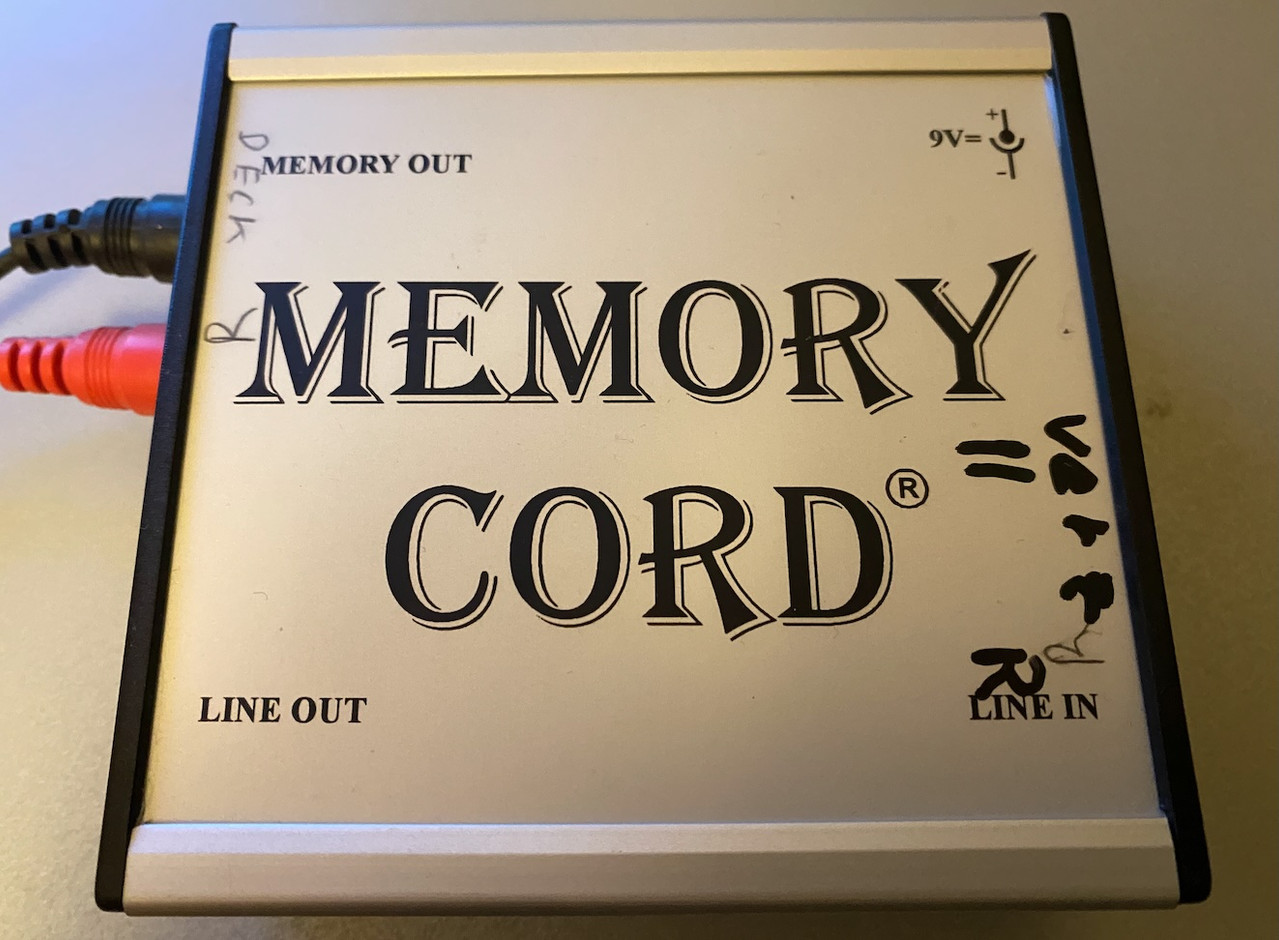

Hab hier von meinem Vater ein interessantes Gerät gefunden, dürfte ein Ringspeicher sein:






Er hat damit seine Radioaufnahmen auf Tonband und Cassette gemacht, das Signal kam verzögert raus, so konnte man den versäumten Anfang eines Lieds auch noch aufnehmen!

Leider funktioniert es nicht mehr. Aber ich glaube mich zu erinnern, die Qualität war nicht besonders.
Weiß jemand etwas darüber?

[MBlau007]

Moin,

vielleicht da mal anfragen? Die Homepage könnte aus der Zeit stammen.

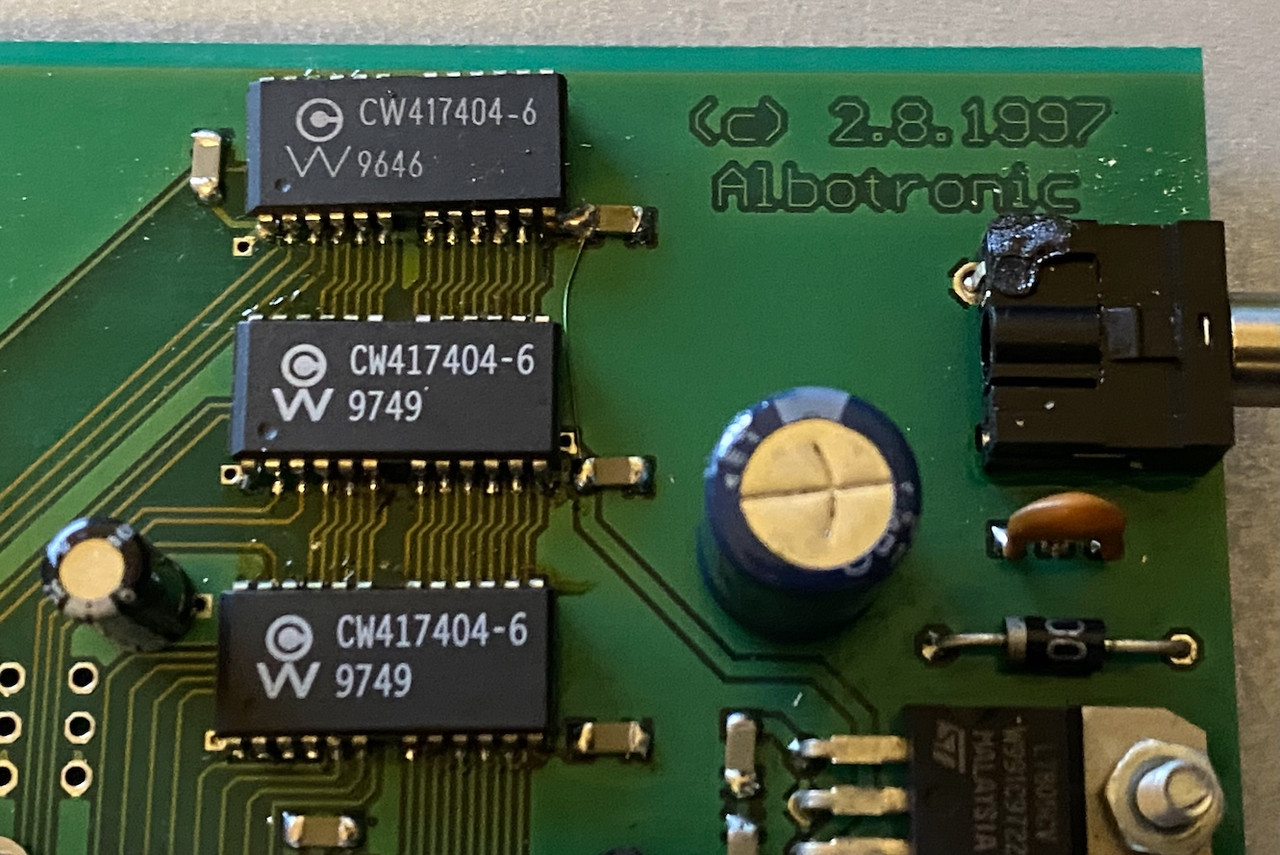

Die Chips müssten 4Mbit-EDO-60ns sein, die gingen gerne kaputt, zumal das hier keine Markenware ist, und Ende der 90er viel Müll verbaut wurde.
Und die Lötstellen sind auch nicht wirklich toll.

http://www.albotronic.de/

VG

[Fürchtenix]

Die RAMmse wären notfalls in diversen Lost-Place-Schubladen zu finden.

Symbolfoto

[MBlau007]

Die RAMmse wären notfalls in diversen Lost-Place-Schubladen zu finden.

Symbolfoto

Computer-Archäologie quasi.

[runback]

Und die Lötstellen sind auch nicht wirklich toll.

Close enough for rock 'n' roll.

[onlyurushi]

...

Weiß jemand etwas darüber?

...

Speziell über dieses Gerät, dass da schonmal mit punktueller Hitze drinnen geschafft wurde, wenn man sich die abgesenkte Spannungsversorgungsbuchse ansieht.

[Gorm]

Hab hier von meinem Vater ein interessantes Gerät gefunden, ...

Leider funktioniert es nicht mehr.

An ne verunglückte Lötöperation dachte ich auch zuerst, nur wo soll die auf der Bestückungsseite stattgefunden haben? Deshalb würde ich eher auf Hitzeentwicklung in der Buchse durch ne schlechte Kontaktverbindung tippen. Im unteren Teil der Buchse sind die entsprechenden Blechteile des anderen Kontakts zu sehen ...
Also erst mal die Buchse durchmessen. Es könnte sein, das die Platine nach nem Wechsel der Buchse oder mit Anschlußdrähten schwitzend läuft.

[onlyurushi]

... und der obere Chip ist schief eingebaut + hat eine andere Nummerncodierung als die Beiden darunter + komische SMD-Lötstellen + Zinn-Sprenkel auf der Bestückungsseite ...

Wozu braucht so ein Teil heutzutage eigentlich noch - ernst gemeinte Frage

[scope]

...weil mindestens dieser eine mal etwas unglücklich ausgewechselt wurde.

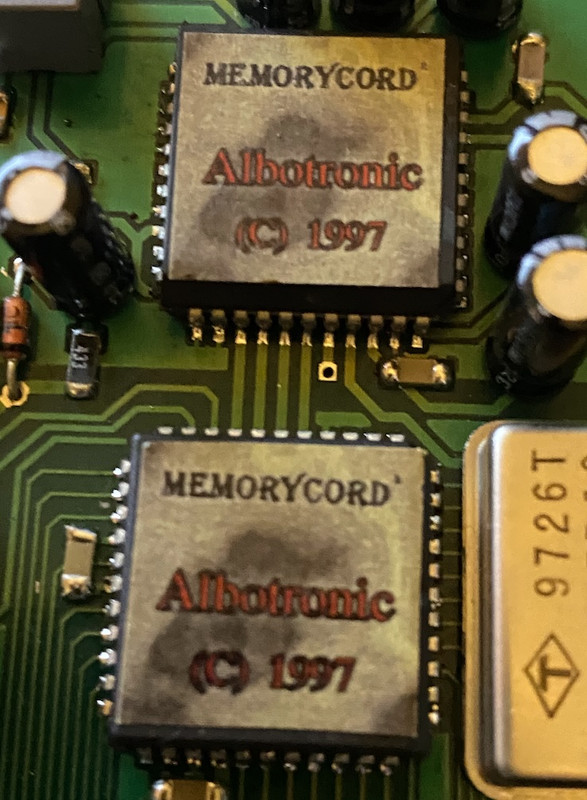

Die beiden quadratischen könnten AMD MACH110  pld sein. Beide nach Bedarf progtammiert. Eventuell aus irgendwelche ASICs für solche NF Aufzeichnungen in mono mit niedriger SR.

Sollte es kein defekter RAM Baustein sein (was zu prüfen ist ....und zwar nicht von dir!) , kann das weg....
Und ansonsten kann das eigentlich auch weg.


Alternativ müsste das von einem zumindest halbwegs Versierten mal grob abgeklärt werden. Z.B Identifikation der Chips, Takt, Reset, sowie das RAM.


..... aber wer will sowas für´n paar Euro oder ne 6er Kiste Wein heute noch machen?

[Norbsi]

... und der obere Chip ist schief eingebaut + hat eine andere Nummerncodierung als die Beiden darunter + komische SMD-Lötstellen + Zinn-Sprenkel auf der Bestückungsseite ...

Wozu braucht so ein Teil heutzutage eigentlich noch - ernst gemeinte Frage

Natürlich brauche ich das Ding nicht mehr, wollte nur wissen ob jemand Erfahrung damit hat...

...weil mindestens dieser eine mal etwas unglücklich ausgewechselt wurde.

Die beiden quadratischen könnten AMD MACH110  pld sein. Beide nach Bedarf progtammiert.  Eventuell aus irgendwelche ASICs für solche NF Aufzeichnungen in mono mit niedriger SR.

Sollte es kein defekter RAM Baustein sein (was zu prüfen ist ....und zwar nicht von dir!) , kann das weg....
Und ansonsten kann das eigentlich auch weg.


Alternativ müsste das  von einem zumindest halbwegs Versierten mal grob abgeklärt werden. Z.B Identifikation der Chips, Takt, Reset, sowie das RAM.


..... aber wer will sowas  für´n paar Euro oder ne 6er Kiste Wein heute noch machen?

Danke für die Information und das Vertrauen in meine Reparaturkünste

Ja Datenverkehr zwischen den Bauteilen gibt es, wenn kein RAM defekt ist, bleibt nur mehr ein PLD, ein AMD MACH110 ist es jedenfalls von der Beschaltung her nicht.
Die Type wurde abgeschliffen...

[scope]

Dann weg damit.

[Gorm]

Mancher kriegt den sichtbaren Schaden mit nem für den schrägen RAM geeigneten Lötwerkzeug sicher mit etwas Anstrengung hin, aber nicht alle.
Wenn allerdings der originale IC so kurz war, dass dessen Spannungszuleitung abrauchte, mit nem Draht ersetzt werden mußte und die Buchse zu schwach war ... brauchte es nur ne langsame Sicherung und nen starken Gleichspannungsregler.
Aber das ist nur ne Fahrradkette.

[Inquisition]

Nachdem ein Standard 7805 drauf verbaut ist glaube ich kaum das die Buchse durch gen gewaltigen Strom den das Gerät braucht, geschmort ist.

Die Buchse wurde mit einem Lötkolben von demjenigen malträtiert der den IC so gekonnt eingelötet hat.

[Norbsi]

Nachdem ein Standard 7805 drauf verbaut ist glaube ich kaum das die Buchse durch gen gewaltigen Strom den das Gerät braucht, geschmort ist.

Die Buchse wurde mit einem Lötkolben von demjenigen malträtiert der den IC so gekonnt eingelötet hat.

Ja das nehme ich auch an! Der Stromverbrauch verhält sich auch normal, die beiden größeren IC´s werden ein wenig warm, das bedeutet wahrscheinlich, dass sie arbeiten.
Vielleicht liegt es an den schon oben erwähnten RAM Speichern? So etwas könnte man auf sehr alter Computerhardware finden.
Da das Gerät eher Seltenheitswert hat, hab jetzt auch den Hersteller kontaktiert und wie gesagt brauchen tue ich es nicht wirklich.

[Norbsi]

Antwort vom Hersteller:

Eventuell der CS4218 - Prozessor defekt.

Qualität war 12 Bit und 32kHz Samplerate, also nicht CD Qualität...

[MBlau007]

Also wenn man nach den Speicherchips gräbt. gleich mal nach alten 16bit-Soundkarten schauen. Da waren die oft drauf (Crystal CS4218 (16-Bit Stereo Audio Codec).
Aber ob sich das lohnt, ist viel Arbeit für wenig nützliches Gerät.

VG

[Fürchtenix]

Wie weiter oben gezeigt massenhaft auf alten PS2-RAM-Riegeln.
