"Case-Modding", Yamaha AX-1090 (und andere)

[Bassmann]

Mir ist mal wieder langweilig, und da ich 50 LEDS in 5 Farben gekauft hatte, von denen ich nur 2 für meinen Equalizer brauchte, will ich einige der verbliebenen 48 verbauen... (die waren günstiger über Amazon als 2 + Versand bei anderen, denn mehr brauchte ich eigentlich nicht).

Die Idee: Die LEDS sind auf 12V ausgelegt, also vorkonfektioniert mit passendem Widerstand sauber verlötet und versiegelt. Damit könnte man doch auch prima den genannten Amp von innen beleuchten, so das man das durch die Lüftungsschlitze im Deckel gut sehen kann..... stelle ich mir abends bei dezenter Raumbeleuchtung ganz schick vor.



Die Frage dürfte für die Experten unter euch recht simpel sein:

Kann ich irgendwo, und wenn, wo im Amp gefahrlos für sämtliche enthaltene Komponenten 12V (Gleichstrom) abgreifen ?

Na dann!

Andreas

[Armin777]

Wenn Du das unbedingt machen möchtest, dann am besten mit einem Netzteil außerhalb und einer Konstantstromquelle - sonst hält das Ganze nicht lange. Und für so viele LED sollte man keine Spannung im Verstärker "klauen".

[Bassmann]

Wenn Du das unbedingt machen möchtest, dann am besten mit einem Netzteil außerhalb und einer Konstantstromquelle - sonst hält das Ganze nicht lange. Und für so viele LED sollte man keine Spannung im Verstärker "klauen".

Ok.... alle 48 wollte ich auch nicht verbauen, nur so 5-6 Stück, ganz kleine Dinger.... also unmöglich? Schade....

[Armin777]

Nee, 5-6 Stück das geht schon. das sind dann ja unter 100mA.

[Bassmann]

Nee, 5-6 Stück das geht schon. das sind dann ja unter 100mA.

Kann ich also doch "Strom klauen"? ich würde je 2 bis 3 auf  bzw. an den Kühlkörpern platzieren wollen....

[Armin777]

Kann man machen - sieht aber nach meinem Dafürhalten total kitschig aus!

[Bassmann]

Geschmackssache... ein dezentes Glimmen aus den Ritzen kann doch ein wenig an Röhren erinnern, außer, ich nehme blaue LEDs...

Verrate mir doch bitte einen passablen Weg...

[Kimi]

Hol dir doch eine Acrylplatte und bastel dort eine Beleuchtung dran. Dort kannst du dann den Amp raufstellen und musst ihn
nicht extra "verbasteln".

[radioharry]

Nabend Andreas,

4-5 der 12V LED's in Reihe, könntest du parallel zum dicken Netzteil Elko, dem C665 parallel löten. 5 weitere dann auch, polaritätsgewechselt zum C666.

[Bassmann]

.... 5 weitere dann auch, polaritätsgewechselt zum  C666.

Eine Verständnisfrage: "polaritätsgewechselt" können die LEDs doch nicht funktionieren? Die haben doch + und - , den Fehler hatte ich schon versehentlich bei meiner Equalizerreparatur gemacht....

Andreas

[radioharry]

Moin Andreas,
die beiden dicken Elkos, liegen einmal mit+ und einmal mit Minus an Masse, deshalb polaritswechsel.
Falsch gepolte LED's nehmen zwar keinen Schaden, sie leuchte dann aber nicht.

[onlyurushi]

Mir ist mal wieder langweilig, ...

... dann empfehle ich diese Lektüre


Sehr allumfassend und die Elektrosicherheit kommt auch nicht zu kurz - nicht, dass es unter den Lüftungsschlitzen plötzlich blitz und Rauch aufsteigt, wenn (+) und (-) an einander geraten ...

[Bassmann]

Mir ist mal wieder langweilig, ...

... dann empfehle ich diese Lektüre


Sehr allumfassend und die Elektrosicherheit kommt auch nicht zu kurz - nicht, dass es unter den Lüftungsschlitzen plötzlich blitz und Rauch aufsteigt, wenn (+) und (-) an einander geraten ...

Lieb gemeint und immer sinnvoll, ein gutes Buch zu lesen (ist das überhaupt HiFi?)! Aber da mir nur 5 Minuten langweilig war und ich dann immer auf solche Ideen für "später" komme, frage ich auch gern hier die kompetenten Forenmitglieder... ich habe immer reichlich Baustellen hier, aktuell die Restauration meines Kajütbootes.

Und, ganz reell: Entweder nehme ich mir etwas, wo Strom fließt, nach geeigneter Lektüre oder vertrauenswürdigen Expertenratschlägen vor oder gar nicht, wenn ich mir nicht absolut sicher bin! Durch Eigenstudium und die vielen Themen hier, nebst schon einiger praktischer Erfahrung, bin ich auch schon weit gekommen, was meinen Bedarf angeht. Ansonsten wandert ein Gerät, was mich überfordert, auch gern mal zu einem sachkundigen Forenkollegen.

Im übrigen kenne ich die Gefahren des Stroms und seiner unsachgemäßen Verwendung als ehemaliger Sicherheitsbeauftragter einer Firmengruppe ziemlich gut.

[Inquisition]

Falsch gepolte LED's nehmen zwar keinen Schaden, sie leuchte dann aber nicht.

Kommt ganz auf die angelegte Spannung an

[sensor]

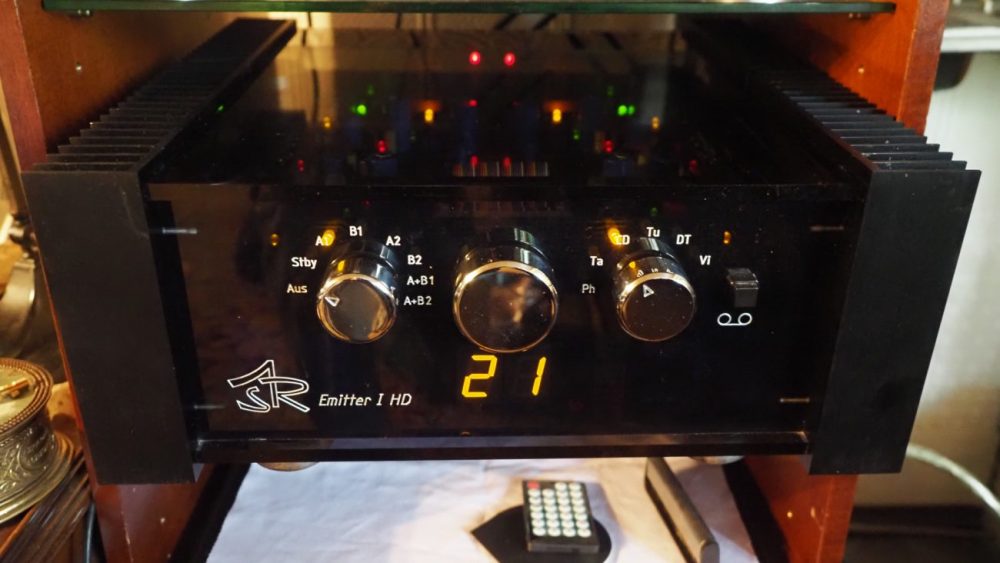

vielleicht sollte man so etwas einbauen, mit dem Effekt, dann sieht es aus als ob er gerade abfackelt



so wie bei dem  https://www.acoustic-design-magazin.de/L...r-emitter/

[Bassmann]

so wie bei dem  https://www.acoustic-design-magazin.de/L...r-emitter/

Auch eine geile Idee, eine Plexiplatte oben... allerdings müsste man da auch reichlich Löcher bohren zwecks Belüftung. DAS lasse ich mir mal durch den Kopf gehen...

[Pufftrompeter]

Es gibt Verstaerker, die sind von Haus aus innen beleuchtet, da einige Dioden wegen des geringeren Eigenrauschens als LED ausgefuehrt waren.

Man sollte sich von dem Effekt nicht zu viel versprechen ... und nachgerustet ist es auch viel zu dicht an der blauen Unterbodenbeleuchtung der Moechtegern-JDM-Jungs von der Billigfraktion mit ihren Abziehbild-Luftgitter-Kirmesbuden.

[HisVoice]

vielleicht sollte man so etwas einbauen, mit dem Effekt, dann sieht es aus als ob er gerade abfackelt

Du weist aber schon das das "geblinke" in der Emitter orginal ist ,wunderschöner und seltener Amp

[Nawrotek]

Ich greife das „und Andere“ mal auf.Bei meinem neu erworbenen Denon DRM 800 ist die Kassettenfach Beleuchtung ziemlich dunkel.Entweder war das immer so oder es ist eben gealtert.Wenn es geht würde ich gerne eine LED einbauen,möglichst hell.
Durch den Keramik Stabilisator ist das Fach zum Einsehen sehr klein und am Tage kaum wahrnehmbar.
Daher die Frage an die Experten wie ich das am besten hin bekomme.
Bin leider immer noch kein Elektroniker,aber mit guter Anleitung vielleicht machbar.
Viele Grüße von Andreas

[EigentlichsammelichMDs]

Da ist schon eine LED drin, nur eben keine sehr helle. Die ist in einen Reflektor eingegossen, so dass man sie nicht einzeln tauschen kann. Man müsste aus Acrylglas praktisch einen neuen Reflektor basteln, in den man eine oder mehrere SMD-LEDs seitlich einstrahlen lässt. Nicht unmöglich, aber etwas fummelig.
Alternativ kann natürlich der Vorwiderstand zu der originalen LED verringert werden, dann wird sie heller. Ob sie das auf Dauer mitmacht, wäre zu probieren. Der ganze Quatsch sitzt hinter der metallenen Abdeckplatine, die lediglich mit 2 Schnapplaschen eingehängt ist. Man muss das Deck also nicht öffnen, nur die Kassettenklappe nach oben abziehen.

[Fürchtenix]

Oder mal über EL-Folie (zuschneidbar) nachdenken.

z.B.: So ein kleinerer ---> Restposten <---

[Bassmann]

Oder mal über EL-Folie (zuschneidbar) nachdenken.

z.B.: So ein kleinerer ---> Restposten <---

Was das alles gibt... ich bin erstaunt. Eröffnet ja ungeahnte kreative Möglichkeiten!

[Fürchtenix]

Hatte Casio früher als Backlight in Digitaluhren drin (ich hoffe, die Folie ist mittlerweile heller als damals )

[EigentlichsammelichMDs]

Die Folien altern recht schnell und man braucht einen Hochspannungsgenerator, der möglicherweise Fiepen in den Audioweg injiziert. Und "HELL" ist in der Tat was anderes.
Ich würde im ersten Schritt den Vorwiderstand etwas "herunterleveln".
