...mir gefällt die Schneekugel

Ok, aber ich habe schon diese hier

(18.05.2025, 09:27)wardenclyffe schrieb: [ -> ]...mir gefällt die Schneekugel

Kannst du haben! Der Haushalt wird aufgelöst und was weg ist ist weg.

Moin aus Hamburg,ich bin ja nun vollkommener Laie und Frage deshalb mal in der Telefunken Runde.
Ich suche ein Netzteil für das Bajazzo de Luxe 201 kann mir da ein Besitzer von diesem schönen Teil der ein Netzgerät dafür hat bitte mal mitteilen was das für eins ist und wo ich mir sowas bestellen kann. Wichtig wäre für mich, da ich wie gesagt keine Ahnung habe, in/out, Volt- Watt etc. Info das am Stecker aussen Plus ist hab ich hier ja schon erhalten. Im Netz gibt es viele universal Teile die umschaltbbar sind in der Voltzzahl steh ich da auf dem Schlauch und wäre über Bilder und Bezugsquellen sehr dankbar.
Besten Dank im Voraus
Benno

Ich hatte dir auch den Schaltplan verlinkt, wo die Buchse parallel zur Batterie des Gerätes eingezeichnet ist. Die Spannnung der Batterie ist mit 7,5V angegeben. Das Gerät kann vermutlich mit 5 St. 1,5V Batterien betrieben werden. Na, was brauchst für eine Netzteilspannung? Ich würde nach einem Netzteil 7,5V mit mind. 1A DC suchen, wobei der Strom jetzt nur geschätzt ist.

....gelöscht da nicht zutreffend.

Die Dinger gibts nicht nur Massenweise, sondern auch in vielen Preisklassen und richtig ein 6-8V/DC bei mind. 300mA genügt da bereits.
Ich empfehle aber ein Trafo Netzgerät, der Störarmut wegen, denn die neuen Netzteile die kaum Gewicht haben, sind Stör Schleudern, die besonders beim Empfang von Lang,- ; Mittel ,: und Kurzwelle stören können. Gehe deshalb in einen Elektronikladen und bringe dort dein Problem vor. Auch wenn ich wenig Hoffnung dabei habe, dass von denen jemand fachlich in der Lage ist, dir das gesuchte anzubieten,
Auch weil es viele verschiedene Steckertypen gibt und bei dir ein Hohlstecker mit 5mm Außen und 2mm Buchse innen, passen könnte.
Wichtig dabei, auf dem Außen Pol des Steckers MUSS der Minuspol der Spannung liegen.....sonst qualmt der Telefunken wenn's Netzteil mehr als die 300mA abgeben kann

Außen plus, außen minus...da sollte der Bestellung noch eine Einigung vorausgehen...

---

SORRY, für die Verwirrung, die ungewollt war Und Richtig der Pluspol muss Außen liegen, denn  das Bajazzo201 basiert noch auf Germanium Transistoren und das bedingt den + Pol auf der Masse.

Richtig, außen Plus, innen Minus. Ich hab' mal nachgemessen soeben. Mit Germanium oder Silizium hat das aber nichts zu tun.

Gruß
Wenni

Für mein M36 Projekt habe ich von einem passionierten Funkgeräte-Sammler diese originalen Telefunken-Logos und das Blanko Typenschild bekommen (Das M36 Gehäuse wird gestrahlt und wohl dann eloxiert, da geht das originale Typenschild flöten weil einlackiert):





Muss mir noch überlegen, wie/womit ich das Typenschild beschrifte oder gar präge - hat jemand'ne Idee ?

Prägen, wenn Deine Schilder aus Metall sind.
Da gibt es Schlageisen für mit Buchstaben und Zahlen etc.

Das ist alles hauchdünne Folie. Für das Typenschild ist es am Ende wahrscheinlich besser, das da zu scannen und die ganzen Nummern (Typ, Modell, Seriennummer usw.) zu photoshoppen - dann auf Folie ausdrucken und nach dem Aufbringen das Gehäuse mit mattem Klarlack nochmal zu duschen

Hallo

Ich glaube der Film passt eher in diesen Faden.
Und zum Glück ist er nicht KI generiert

Telefunken, wie es anfing und endete.

Da war die HiFi Sparte bereits nach Frankreich zum staatlichen Thomson Konzern gegangen. (1983/84 ) Die Tochterfirmen Thomson Consumer electronics und Thomson multimedia nutzten dann die Marke Telefunken in der Folge als Handelsname.

"Den Wert seines Arbeitsplatzes erkennt man spätestens nachdem man ihn verloren hat"

Telefunken - Ein Rückblick

"Uwe Gellert, langjähriger Mitarbeiter der Telefunken Sendertechnik in Berlin nimmt den Niedergang seines Unternehmens zum Anlass, zurück zu blicken. Dabei erleben wir die spannende Geschichte der Telefunken-Gründung, die Jahrzehnte des Aufstiegs zu einer Weltmarke und das traurige Ende dieses für die ursprüngliche Namensgebung so wichtigen Teils des Unternehmens."
2004, 30 Minuten

Und rund 20 Jahre nach diesem Film?

Die am Ende genannte Telefunken SenderSysteme Berlin AG ist auch wieder Geschichte aber es ging weiter

Und heute: Aus der ehemaligen TRANSRADIO SenderSysteme Berlin und dem Antennenhersteller AMPEGON Antenna Systems entstand Elsyscom, der Hersteller moderner Kurzwellen-Sendeanlagen.

Hatten wir die schon? Bestimmt.

Die kenn ich gar nicht! Gibt’s da nähere Infos?
Gruß. Eric

Krasse Anzeige. Hätt ich jetzt auf Anhieb für nen Videorecorder gehalten. Transkribiert die die Texte?

Sowohl Digital-Verstärker als auch CD-Player stehen hier bei uns auch noch rum - beide momentan allerdings (noch) defekt und warten auf eine Wiederbelebung.

Die Teile waren Geräte eine DIGITALLINE,-Serie, wozu wohl auch noch ein DSR-Tuner gehörte.

Die Gerätefront ist in Deutsch beschriftet(!) und sogar aus Metall(!) - etwas eigenwilliges Design, mir gefällt's aber, weshalb ich mir die beiden Teile einmal besorgt hatte.

Die Geräteverarbeitung im Inneren sowie der Rest des Gehäuses sind kostenoptimiert ausgeführt, heißt:
Kunstoff-Gehäuseträger,, Kunstoff-Rückfront, aber zum Blechdeckel hat es dann doch noch gereicht

Gehört habe ich sie allerdings leider noch nicht! Sollten aber ähnlich allen anderen Off-Geräten klingen, bei denen nichts elementares beschädigt ist.

Gelöscht

Ich habs an anderer Stelle schon gesagt: technisch und der Bauteile wegen sind die Dinger richtig gut, jedoch ziemlich billig und lieblos zusammengeklöppelt.

Der CD Player hat auf 2 Etagen zweimal das gleiche VFD Display wie der Verstärker, zeigt eigentlich nur das an, was jeder andere CD Player auch anzeigt.

Die Bedienung ist total sinnlos mit dem Drehrad.

Bei dem Verstärker (auch hier: technisch und Bauteile top) ist völlig sinnlos, dass im Display die eigentliche Quelle angezeigt wird, die LED über den Wahltasten jedoch die Aufnahmequelle anzeigt. Dieser hier hat 3 Digitaleingänge (koax) und einen Digitalausgang mit 2 BB 18Bit Wandlern.

Der Verstärker hat auch eine Blechwanne, Tuner (HT990), Tape (egal weclhes) und alle CD-Player haben die gleichen Kunststoffwannen.

Schlecht sind die Dinger alle nicht, tun was sie sollen und sind nach all den Jahren nicht unbedingt überholungsbedürftig (was ich aber an anderen dieser Geräte schon gemacht habe).

Ich mag die Optik irgendwie und das Schaltungsdesign. (der Amp, das Tape und der CD-Player haben eine Reihe CMOS-Schalter für Volume (KH bei CD und Tape) und der Amp zusätzlich Tone via CMOS Schaltern und die Ansteuerlogig ist aus 4094 CMOS SHiftregistern aufgebaut. Viele davon.)

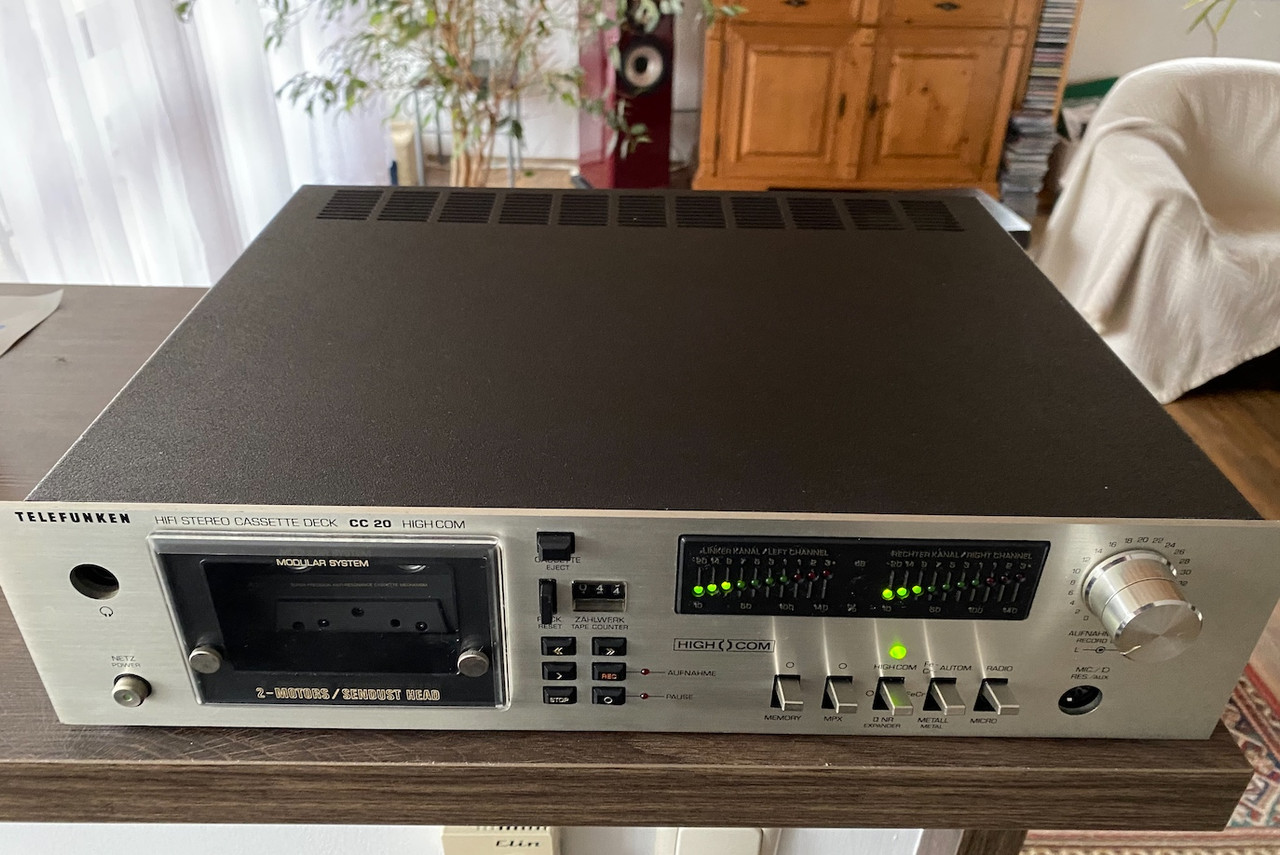

Mein Telefunken CC20 hat jetzt mal wieder den Geist aufgegeben, die Zahnräder für den Spulmotor waren jetzt endgültig defekt, hab sie bei einem tschechischen Ebay Händler bestellt, der schreibt, dass sie kein 3D Druck sind.

Sieht erstmal gut aus, allerdings ist diese Arbeit an Grobmotoriker nicht zu empfehlen, da muss einiges zerlegt werden, das Laufwerk ist sehr komplex und aufwändig aufgebaut.

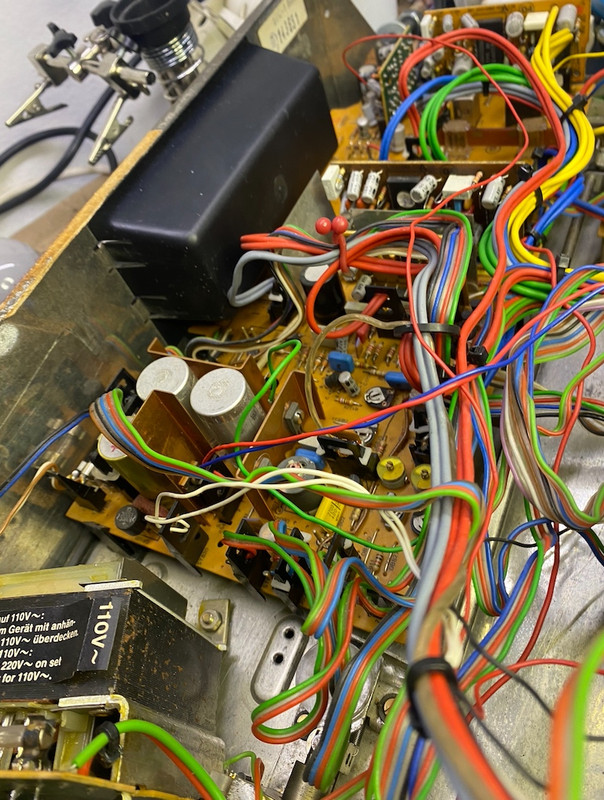

Ziemliches Kabelchaos:

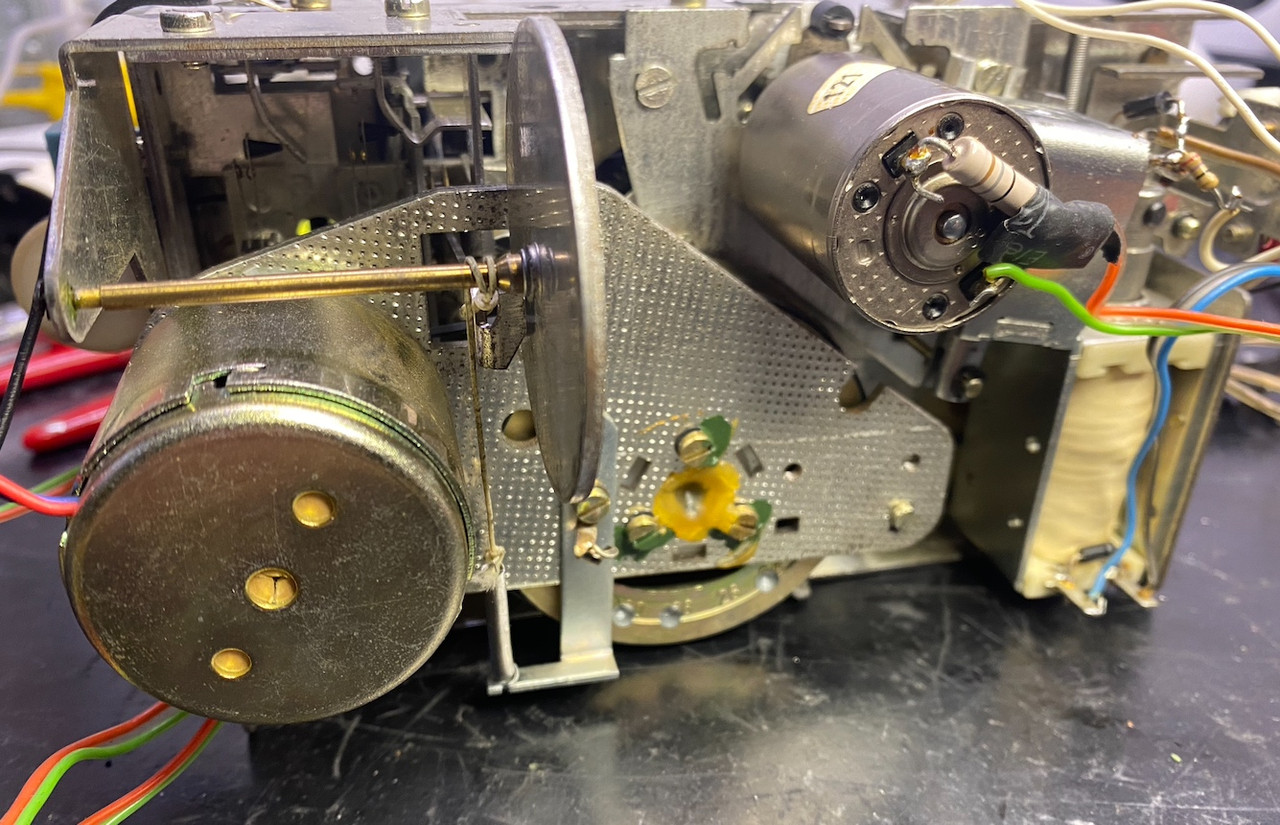

Der Capstan und der Spulmotor müssen abgebaut werden, beim Zusammenbau ist darauf zu achten, dass der Magnet für die Bremsen eingehängt ist, sonst heißt es noch mal alles zerlegen

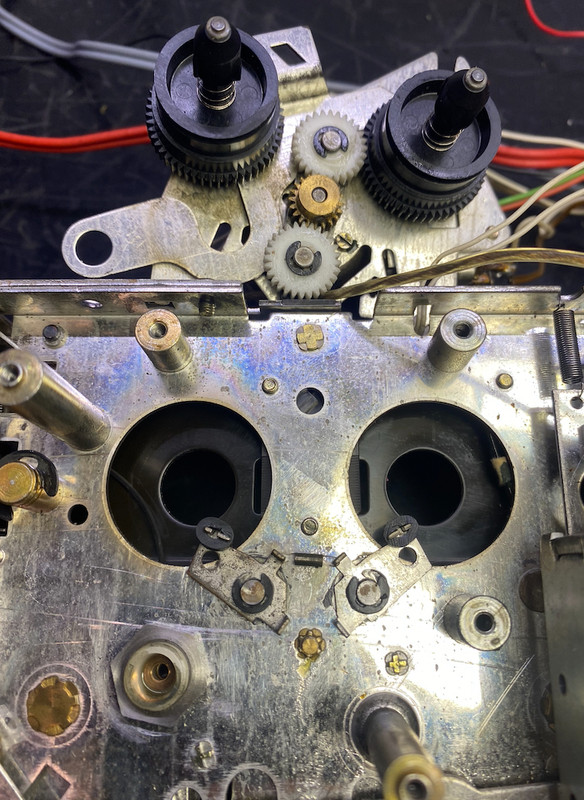

Die neuen Zahnräder:



Vielleicht baue ich noch die "Huckepack" Platine für das HighCom ein, dann wäre es ja perfekt?

PS: Muss noch nachschauen, wie viele Cassetten ich mit HighCom aufgenommen habe, da die HighCom Modifikation nicht so ganz kompatibel zur originalen Version ist...
