Nix Lack, nur gebeize... Und Wachs.

So letzter Stand mit der Beize, jetzt kann mit dem Wachsen angefangen werden.

Anprobe...

das Terminal fällt dir aber bei zu viel Bass raus ...



Ist das so gewollt




Schaut sehr gut aus Dirk

Ja, Überdruckventil...

Unkontrollierte Undichtigkeit. Gleich patentieren lassen...

Hätte schon einen Namen dafür: Dünnaudio

Die Chassis gereinigt und den Lack ausgebessert.

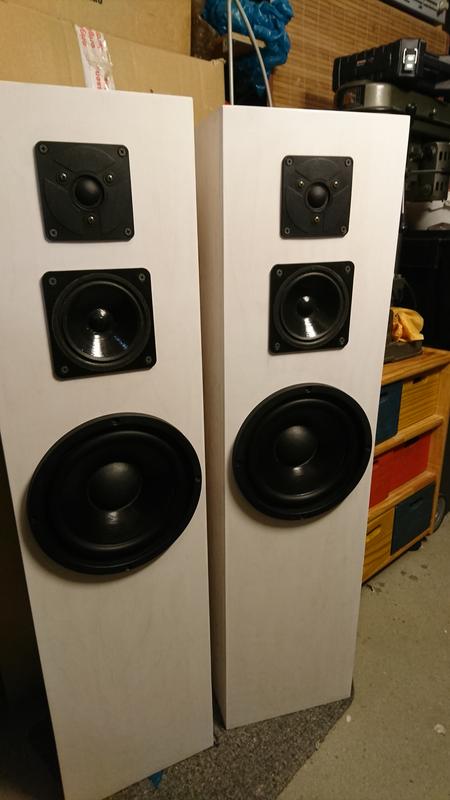

Anprobe der Chassis.

Fräst Du die nicht bündig in die Schallwand ein, Dirk?

Beste Grüße
Armin

Alles nicht so perfekt, ein paar MM Abweichung zwischen den Lautsprechern sind vorhanden, zwar kaum sichtbar aber da. Perfekt ist anders, aber für meine Möglichkeiten ganz ok denke ich.

(26.01.2019, 18:20)charlymu schrieb: [ -> ]Die Chassis gereinigt und den Lack ausgebessert. (...)

Womit hast du denn die Membranen beschichtet, Dirk?

Nein Armin, der TT ist eh zu fett und die HT und MT haben abgerundete Ecken. Diese müssen schon fehlerfrei gefräst werden sonst sieht es gar nicht aus. Und das kann ich mit meinen Mitteln und Platzverhältnissen nicht.

---

Die Membranen sind original so, nur gereinigt habe ich die mit Glasreiniger und einem Tuch.

Alle Chassis verkabelt zum ausmessen. MT Volumen mit Visaton Watte gedämpft und soweit alles luftdicht gemacht.

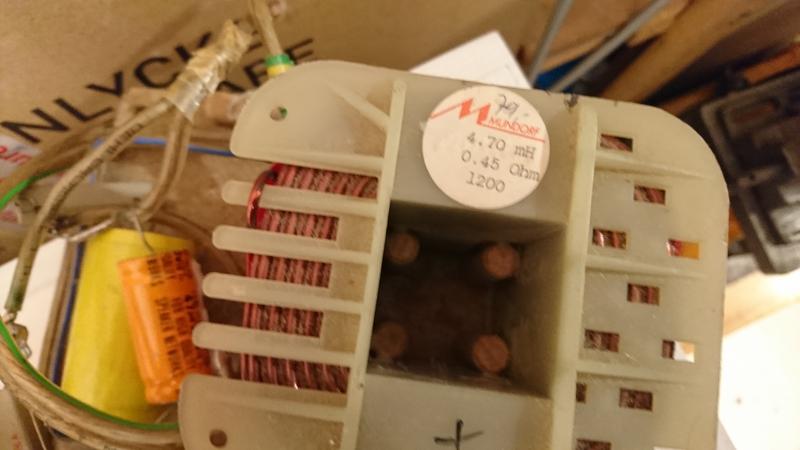

Alte Weichen gesucht, gefunden vielleicht kann ja das ein oder andere Bauteil benutzt werden.

Die Weichen leiden offensichtlich unter Gigantismus

Ja, hat mal ein Freund von mir gebaut und wollte sie dann wegschmeißen, das konnte ich nicht zu lassen...
Die Lager ich auch schon fast 10 Jahre ein...

Quasi gut abgehangen - dann haben sich die Elektrolyte in den Kondis gerade erst gut ausgerichtet und auch die Molekühlstruktur in den Spulen hat endlich ihren finalen Zustand erreicht.
Nach 10 Jahren haben die Teile endlich einen guten Klang - Top... ;-)

Heute mit Thomas angefangen zu messen und die Weichen zu entwickeln.

Bass und Mitten waren relativ schnell und einfach erstellt. Aber der Hochtöner zickt rum. Nervige Überhöhung um 10 KHz rum, dadurch klingt es sehr scharf. Das hat Thomas zwar in den Griff bekommen und es misst sich jetzt ok und klingt auch bei einem ersten Test gut, aber Thomas sagt es nicht zu.
Viel zu viel Aufwand für einen HT. Darum sind wir wieder ernsthaft am überlegen ob wir die Markenreinheit ignorieren und mit anderen HT testen.
Diese müssen natürlich in die vorhandene Schallwandöffnung passen und zum Konzept sowieso. Abgesehen von diesen Herausforderungen scheinen wir auf einem sehr guten Weg zu sein und die Isophon Box ein guter Lautsprecher zu werden.

Stay Tuned!



Dirk

Ich baue die Weichen in 3 Gruppen auf, so das ich flexibel bin. Ich werde wohl erstmal die HT KK10 NEU mit der von Thomas entwickelten Weiche verbauen.
Dann wird getestet und gemessen. Ist das alles nicht so wie gewünscht oder Thomas kann damit so gar nicht leben kommt die Option - Alternativer HT zum zuge.

Vielleicht, und das ist ein Aufruf, hat ja Jemand von Euch noch Isophon HT die er abgeben möchte. Ich würde schon sehr gerne Markenrein bleiben.


Dirk

Sieht man nicht, hört man nicht, aber ich weiß es...
Die Brettchen für die Weichen vorbereitet.

Falsche Farbe - so sollte es sein :

Ja, sehr geil, aber ich hatte kein Lila und da hat auch "MAUSI" sein Markenzeichen drauf...
Kenner wissen Bescheid...

Aber sowas von

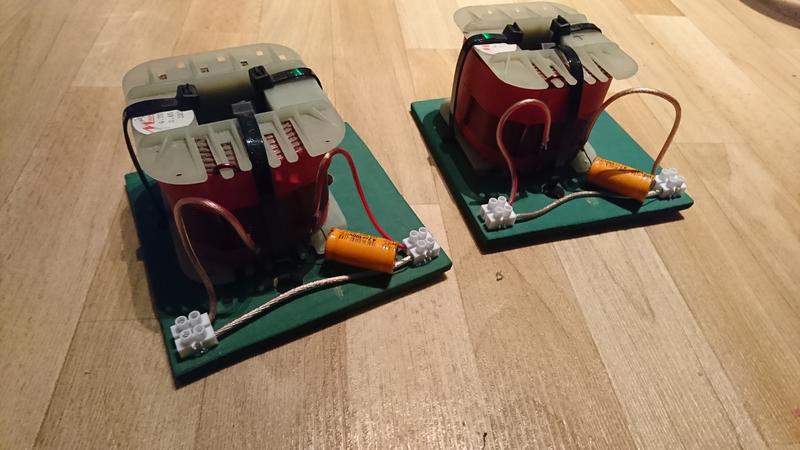

Bass Weiche, wird auf der Bodenplatte befestigt.
Richtig schwer, Heavy Metal...

Die alten Elko am dem TT würde ich auf MKS4 / 100V tauschen, gibt es je nach Wert günstig beim Reichelt:


https://www.reichelt.de/index.html?ACTIO...A=0&q=mks4


Die anderen Kondensatoren werden i.O. sein,,,,
