Bei meinen aktiven Jamo MFB 90 sind wohl nach 40 Jahren die hinteren Potis zum Einpegeln der einzelnen Chassis hinüber, es kratzt schon recht hörbar.

Ein Servicemanual kann ich so nicht finden und auch nicht erkennen was für welche verbaut sind. Kann hier einer von euch Spezialisten weiter helfen, ggf. mit einer Bezugsquelle ? Brauche den kompletten Satz, also 2 x 3 für das Pärchen.

Herzlichen Dank im Voraus

Wenn die nur mechanische Probleme haben, kannst du den Widerstandswert doch an den beiden äußeren Kontakten messen.

Habe mal ein bischen Tante Goggel beläßtigt und ich glaube, das es ihm nur um die Bauteilgröße geht ( die sehen auf den Bildern im I-Net mächtig groß aus ).

VG Werner

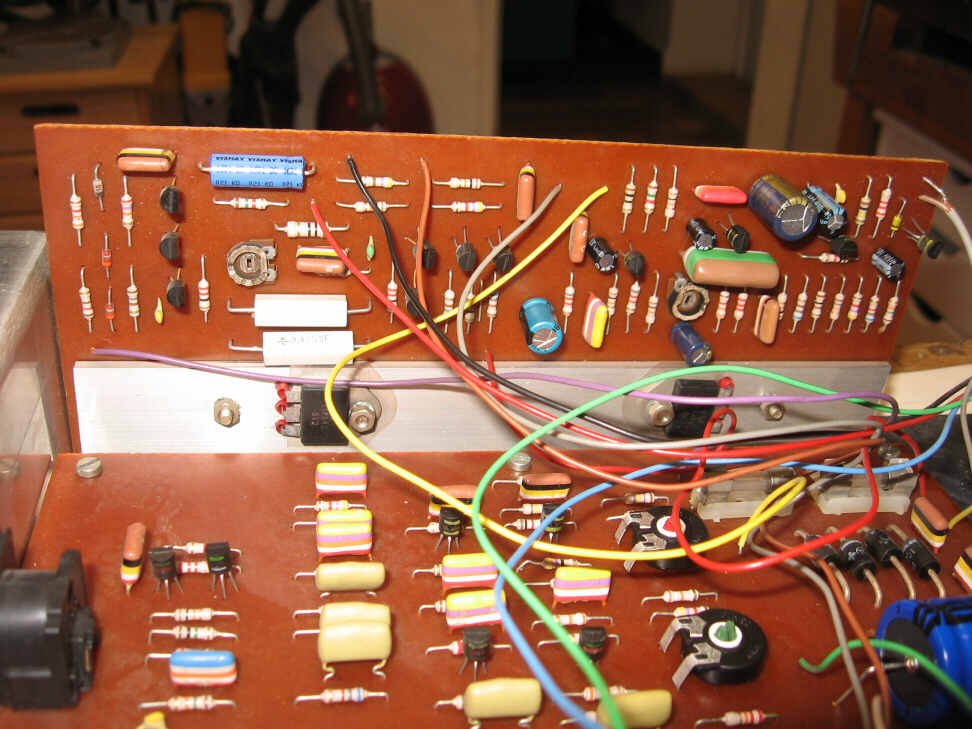

Gesucht werden die 3 Trimmer in der Mitte?


Quelle: https://www.audiovintage.fr/leforum/view...hp?t=55428

Vielleicht erkennt die ja jemand oder die sind baugleich zu den Philips MFB.

Richtig, die Trimmpotis suche ich und wenn jemand zu den wohl offensichtlichen Exoten eine Idee zum Servicemanual hätte wäre ich schon sehr dankbar. Das habe ich noch nicht gefunden, leider

Hallo,
die Trimmpotis mit Steckachse sind von Preh; die gibt nur noch nos z.B. in der Bucht. Wenn die nur kratzen hilft eine Dusche mit Teslanol Oszillin T6.
Sind die mechanisch kaputt würde ich schauen ob der Typ Piher PT15 liegend mit Steckachse passt.
Viele Grüsse
Uli

Da letztere vermutlich immer noch zu klein für den Print sind kann man die Pins im Handumdrehen mit kleinen Verlängerungen anpassen...Alles in wenigen Minuten gemacht.
Viel interessanter ist allerdings die hohe Wahrscheinlichkeit, dass die meisten blauen Axialelkos trocken sind. Diese Module brauchen heute in den meisten Fällen eine kleine Überarbeitung.

Als Ersatz passen Piher PT15 (2,5 kOhm), nur die Beinchen etwas verbiegen, dann können sogar die Steckachsen bleiben. Ich würde bei der Gelegenheit auch alle Elko´s tauschen, meine Jamo´s waren danach wieder top in Schuss !

Servicemanual mit Schalt- und Bestückungsplan / Stückliste kann ich einscannen und schicken (email).

+
...wobei ich beinahe meine Hand dafür ins Feuer lege, dass die vier grossen Elkos tadellos sein dürften.

(21.03.2021, 11:31)scope schrieb: [ -> ]+
...wobei ich beinahe meine Hand dafür ins Feuer lege, dass die vier grossen Elkos  tadellos sein dürften.

Kann gut sein - nach 45 Jahren im Einsatz dürfen die aber jetzt in Rente ...

P.S. Habe auch noch Roedersteine von anno ´72 im Netzteileinsatz.

Leute, schon einmal vielen Dank, bringt mich sicher schon etwas weiter. Leider sind die Dinger sehr selten und kaum etwas darüber zu finden

mechanic: Hast eine PN

(21.03.2021, 11:04)mechanic schrieb: [ -> ]Als Ersatz passen Piher PT15 (2,5 kOhm), nur die Beinchen etwas verbiegen, dann können sogar die Steckachsen bleiben. Ich würde bei der Gelegenheit auch alle Elko´s tauschen, meine Jamo´s waren danach wieder top in Schuss !

Servicemanual mit Schalt- und Bestückungsplan / Stückliste kann ich einscannen und schicken (email).

Guten Tag,
wäre es möglich mir den Schaltplan der MFB 90 oder evtl. auch 100  (falls vorhanden) zukommen zu lassen. Ich besitze die Jamo MFB 100 mit Ringkertrafo, aber ich schätze sie sind sich sonst sehr ähnlich.
Ich müsste auch die alten Potis tauschen und evtl. auch die Kondensatoren.
Sie funktionieren bis auf die Potis gut, rauschen im Leerlauf etwas (was normal sein kann) und ich musste bei einem Ringkern die Primärspule reparieren und sekundär neu wickeln.
Sie besitzen 4 Potis 1 jeweils für Bass, Mitte, Höhen und ein +- 5db Gain Poti, offenbar haben die MFB 90er dieses Gain Poti nicht?
Die Piher PT 15 liegend in 2.5 Ohm konnte ich auf Ebay nicht finden, aber bei einem Elektronik Händler immerhin.

Viele Grüße
