Moin Gemeinde,
ich hatte ihn ja hier vorgestellt und das Problem geschildert RP-1010
Antrieb läuft ständig - Tonarmsteuerung (2. Motor) läuft nicht...  jetzt hab ich mir mal die Steuerungsplatine vorgenommen

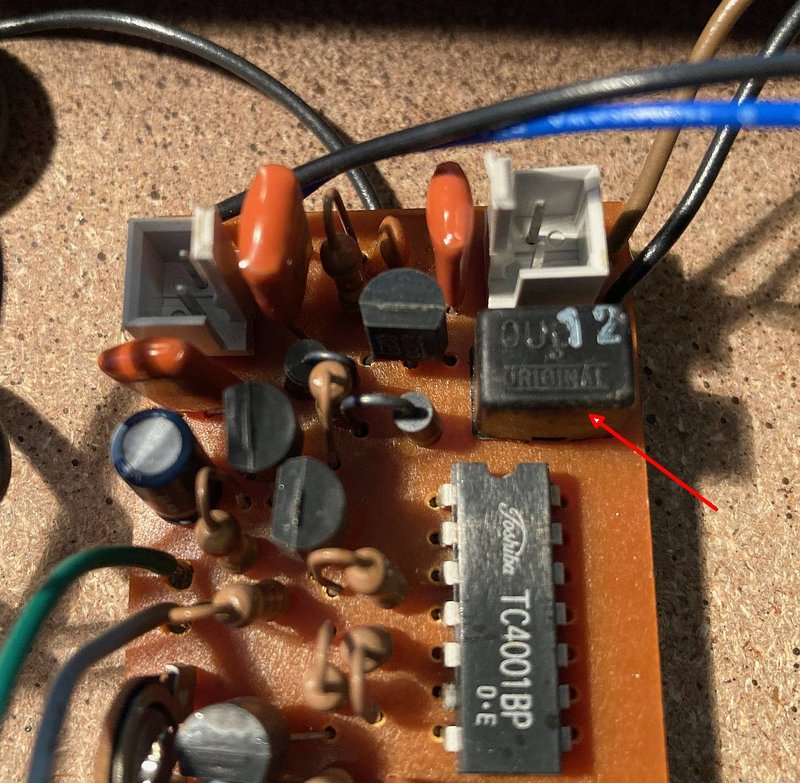

Da sich mein Verdacht u.a. gegen dieses Mini-Printrelais gerichtet hat, hab ich es mal ausgelötet und überprüft. Bei der Spule
messe ich 315 Ohm. Nach anlegen von 12 V schließt der Kontakt auch hörbar. Allerdings messe ich bei geschlossenem Kontakt
einen Übergangswiderstand von ca. 1,5 Ohm . Ich denke, das sollte nicht so sein und könnte die weitere Funktion entsprechend behindern.
Per Zufall, d.h. nach mehrmaligem Betätigen des Start-Stop Schalter lief der Tonarmmotor auch 2x spontan los - eventuell hat die
übertragenen Spannung hier geradeso gereicht?  Es ist ein OUC Printrelais, 2A, 12V, allerdings mit einem angegebenen Spulenwiderstand
von 960 Ohm - also hier doch die Spule defekt?

Grüße
Phil

Das Servicemanual findest Du HIER

Schau mal auf Seite 12: Da gibt es den Schalter S101, der offenbar den Transi für die Automatik überbrückt -- was auch immer Schalter machen soll.
Denn würde ich mir als erstes mal vornehmen und schauen, ob der vielleicht hängt.....

VG
Harald

(29.03.2024, 17:20)ted_am_see schrieb: [ -> ]Das Servicemanual findest Du HIER

Schau mal auf Seite 12: Da gibt es den Schalter S101, der offenbar den Transi für die Automatik überbrückt -- was auch immer Schalter machen soll.
Denn würde ich mir als erstes mal vornehmen und schauen, ob der vielleicht hängt.....

VG
Harald

Hi Harald,
danke für den Hinweis, das Servicemanual hab ich schon. Der Schalter S101 ist einer der beiden Mikroschalter, der durch die Steuerscheibe betätigt wird um
den Motor zu starten. Die Mikroschalter hab ich durchgemessen und die funktionieren. Ich werde wohl erstmal das erwähnte Relais tauschen, glücklicherweise
gibt es ein entsprechendes bei Reichelt zu bestellen.

Mein Verdacht richtete sich ja von Anfang an auf das kleine Printrelais auf der Steuerungsplatine.
Heute kam das erwartete Paket vom Reichelt mit Ersatz    Der Einbau war noch etwas tricky weil das Rastermaß in der
Breite zwar stimmte - aber in der Länge nicht ganz. Hier musste ich 2 Beinchen etwas zurechtbiegen - dann passte auch das.
Eingebaut und verlötet - Test - und jetzt macht der Tonarm was er soll .

Relais neu....
