Würde aber nur bei Wiedergabe funktionieren, nicht beim Umspulen
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung:
6
Richtig, war zu kurz gedacht von mir.
Gruß Detlef
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Ich hoffe, ich darf mich hier mit ranhängen.

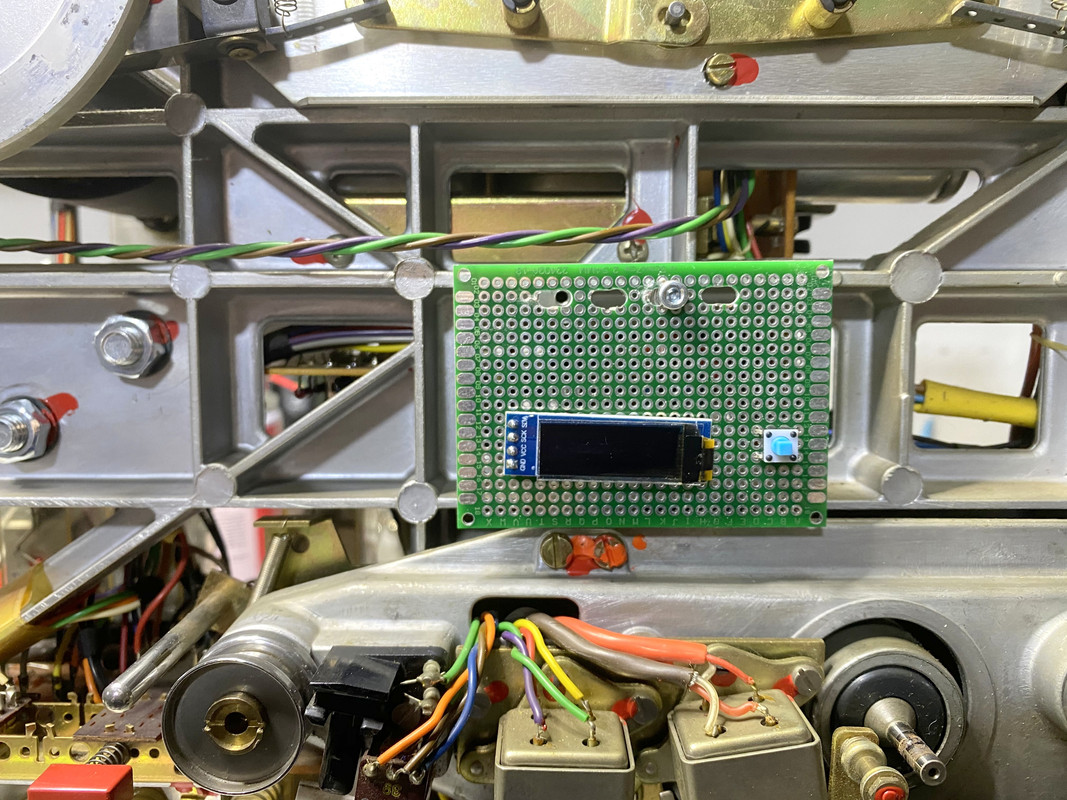

Meine ersten Einbau Versuche.

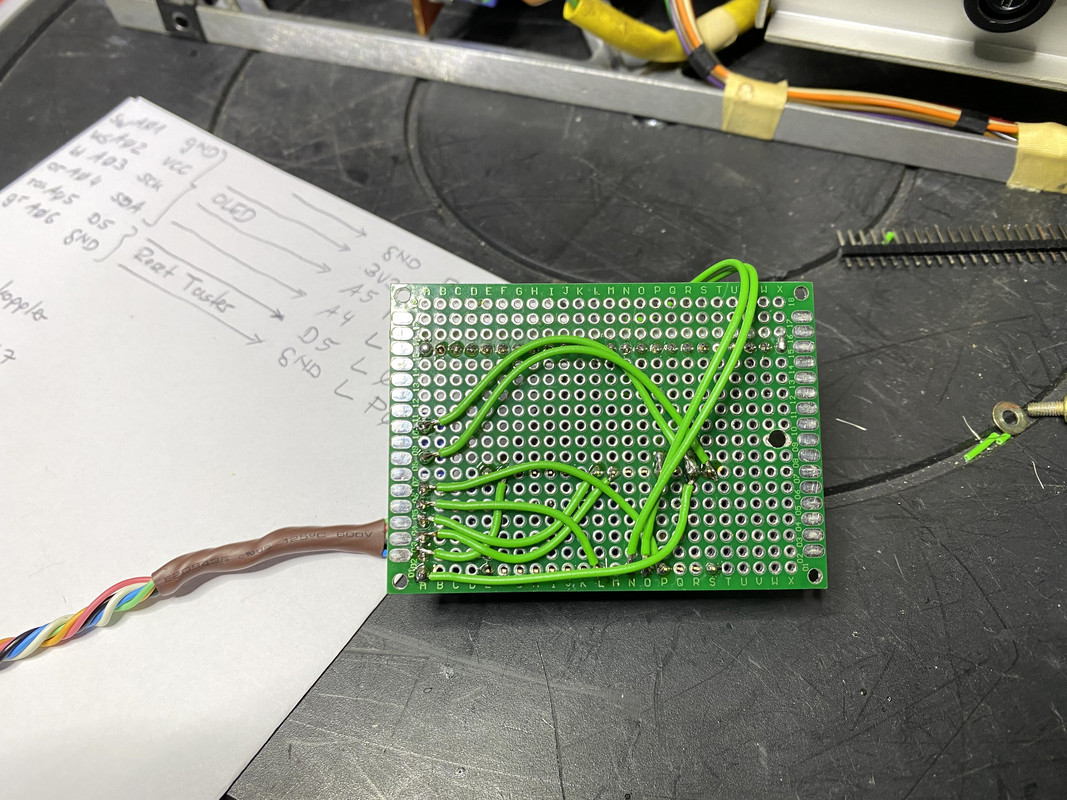

Display und Taster kommen auf eine gemeinsame Lochraster-Platine.
Um Sichtbarkeit zu verbessern, habe ich auch die Kunststoffscheibe aus der Front-Abdeckung entfernt.
Gruß André
5 Mitglieder sagen Danke an hyberman für diesen Beitrag:5 Mitglieder sagen Danke an hyberman für diesen Beitrag
• Rüsselfant, , dedefr, havox, gasmann
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Hier könnte es so aussehen. Ob der Abstand von den Reflexkopplern so passt, wird sich dann zeigen. Ich habe den Arduino mal gesockelt, so wäre er schneller austauschbar.
Gruß André
4 Mitglieder sagen Danke an hyberman für diesen Beitrag:4 Mitglieder sagen Danke an hyberman für diesen Beitrag
• , , havox, gasmann
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54

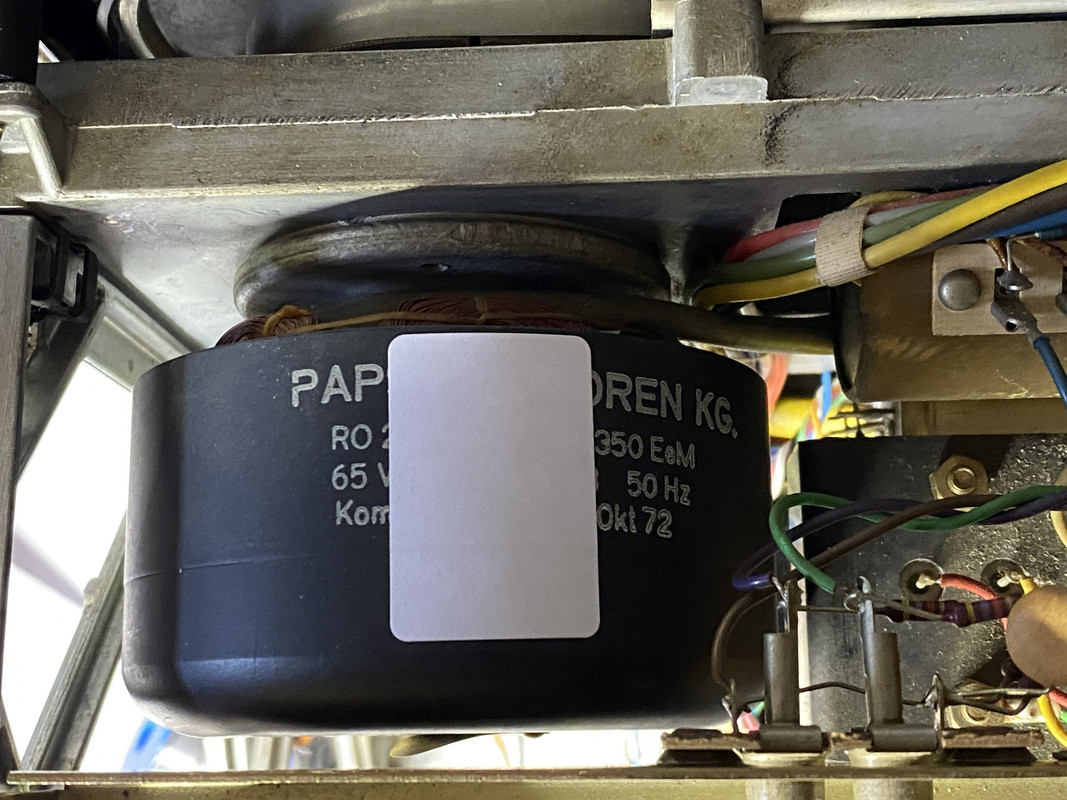

Kurze Frage. Die weiße Beschriftung am Aussenläufer stört nicht und löst keine Impulse aus? Oder sollte man die Beschriftung schwärzen?
Gruß André
Beiträge: 2.639
Themen: 59
Thanks Received: 10.216 in 1.742 posts
Thanks Given: 16.911
Registriert seit: Nov 2017
Bewertung:
29
ich habe da keine Störung feststellen können.
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
1 Mitglied sagt Danke an havox für diesen Beitrag:1 Mitglied sagt Danke an havox für diesen Beitrag
• hyberman
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
21.05.2020, 12:49
(Dieser Beitrag wurde zuletzt bearbeitet: 21.05.2020, 16:12 von hyberman.)
Gruß André
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
21.05.2020, 13:06
(Dieser Beitrag wurde zuletzt bearbeitet: 21.05.2020, 13:10 von hyberman.)

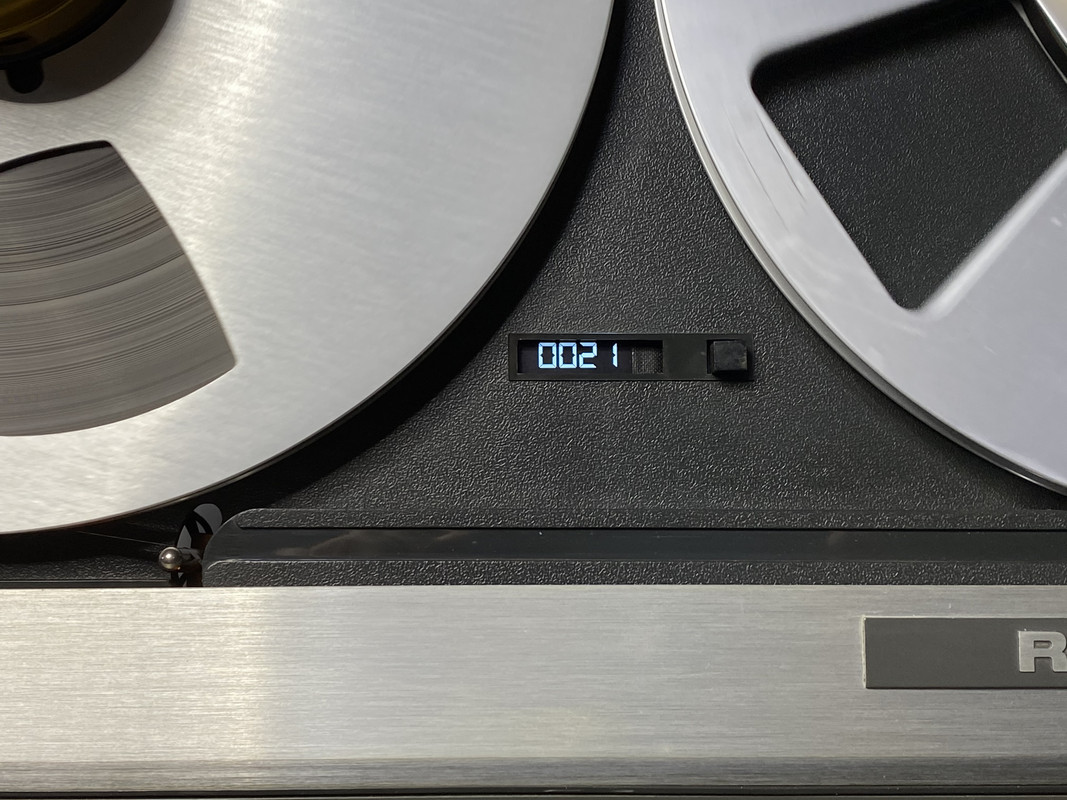

Ich habe die Scheibe für das Zählwerk doch wieder montiert.
ups....Bremse muss ich noch einstellen.
Gruß André
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54

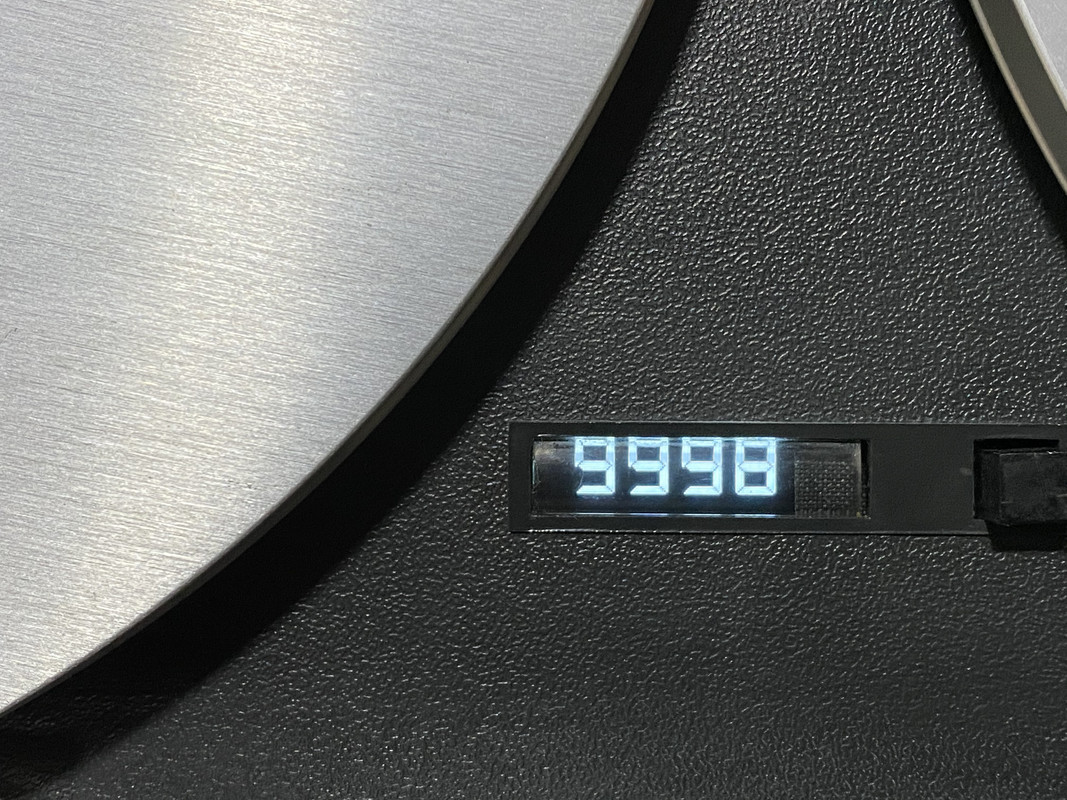

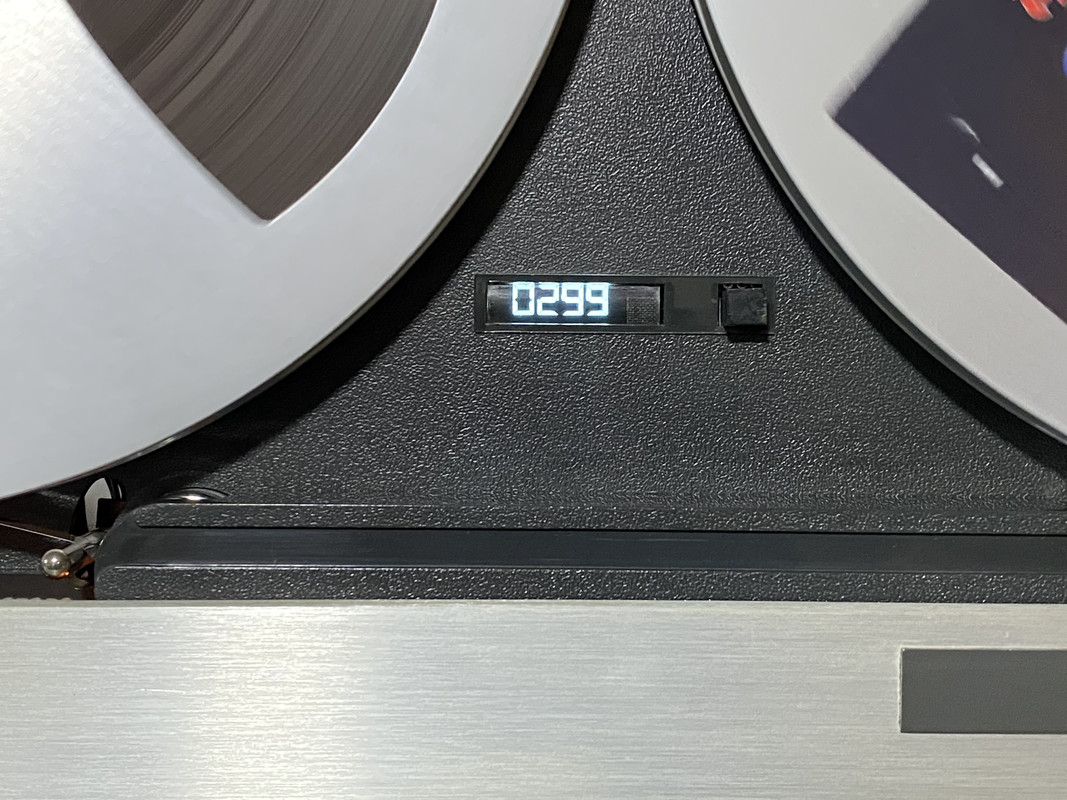

Ich habe eben nochmal die Abstände zwischen den Ziffern angepasst und das Ganze etwas nach links verschoben.
So schaut es besser aus...mehr geht einfach nicht mit dem OLED Display. Muss mir noch Farbfolien ordern und damit etwas herum spielen.
P.S. Nachdem ich für Windows 10 den usb Treiber von der chinesischen Webseite nachinstalliert habe, kann ich nun endlich alle Arduinos wieder bespielen. Mac hat verloren...stürzt immer wieder ab dabei.
Gruß André
5 Mitglieder sagen Danke an hyberman für diesen Beitrag:5 Mitglieder sagen Danke an hyberman für diesen Beitrag
• dedefr, havox, gasmann, proso,
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Noch schnell die Spannungsversorgung nachreichen, denn der Step Down ist heute erst eingetroffen.
Gruß André
2 Mitglieder sagen Danke an hyberman für diesen Beitrag:2 Mitglieder sagen Danke an hyberman für diesen Beitrag
• gasmann, xs500
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
22.05.2020, 14:08
(Dieser Beitrag wurde zuletzt bearbeitet: 22.05.2020, 14:09 von hyberman.)
Noch ne kurze Frage, will damit nicht Brunos Thread zumüllen. Habt ihr das mit der Beta 4 Version auch, dass ab und an der Zählerstand vergessen wird und beim Einschalten wieder alles auf Null ist?
Gruß André
Beiträge: 5.037
Themen: 142
Thanks Received: 10.690 in 2.649 posts
Thanks Given: 16.603
Registriert seit: Jun 2016
Bewertung:
38
Mein Begrüßungstext sieht so aus:
Nur kann ich das alles noch nicht einbauen, da die Lochrasterplatinen heute wieder nicht in der Post waren
Lustig....die Cam hat ein Bild genau beim Umspringen gemacht
Den selben Step down habe ich auch, und auch schon eingestellt. Da musste ich ganz schön die Spannung runterdrehen. Wehe man macht das nicht vor dem ersten Anschliessen, also Obacht
Das Problem mit dem "nicht merken" habe ich bis jetzt nicht. 4b ist drauf und der Counter war jetzt knapp zwei Tage aus. Vorhin für´s Foto wieder bestromt > steht noch bei 9990.
Das hatte ich extra so gelassen.
Es gibt so Tage, da wirst du mit dem Kopfschütteln einfach nicht fertig.
LG aus HH
2 Mitglieder sagen Danke an gasmann für diesen Beitrag:2 Mitglieder sagen Danke an gasmann für diesen Beitrag
• proso, havox
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
So isses...mein Step Down ballerte auch gleich 20V raus. Daher stellt man das auch vorher ein. Ich bin auf 7V gegangen.
Gruß André
(22.05.2020, 14:08)hyberman schrieb: Noch ne kurze Frage, will damit nicht Brunos Thread zumüllen. Habt ihr das mit der Beta 4 Version auch, dass ab und an der Zählerstand vergessen wird und beim Einschalten wieder alles auf Null ist?
Moin,
gespeichert wird nach 5 Sekunden ohne Impulse, also Stillstand.
Das erkennt man am kurzen Aufleuchten einer LED auf dem Arduino.
Das erhöht die Lebensdauer des EEPROM erheblich, da jede Adresse nur ca. 100.000 beschrieben werden kann.
Danch muss man in der Config einfach andere Adressen auswählen.
Beim Wechsel der Version auf größer beta 3 verliert das EEPROM genau 1x die Daten, danach ist es entjungfert (bitte im Programm nachsehen).
Das ist normal und tritt nur 1x auf.
LG
Hier noch meine Ideen für die Zukuft:
1. Erkennen der eingestellten Bandgeschwindigkeit.
2. Schreiben in den EEPROM nur bei "Power-Off".
Wobei der 2. Punkt leichter zu realisieren ist.
3 Mitglieder sagen Danke an für diesen Beitrag:3 Mitglieder sagen Danke an für diesen Beitrag
• hyberman, gasmann, havox
Beiträge: 5.037
Themen: 142
Thanks Received: 10.690 in 2.649 posts
Thanks Given: 16.603
Registriert seit: Jun 2016
Bewertung:
38
Ersteres muss meiner Meinung nach für die A 77 gar nicht sein. Der serien Counter zählt ja auch dann entsprechend anders.
Für sehr sinnvoll halte ich das nur bei Maschinen in denen die Echtzeitanzeige realisiert wird.
Da hatte ich Bruno schon mal zu geschrieben. Wenn kein Abgriff aus der Maschine möglich ist, wäre eine Idee es der Software manuell über den Taster mitzuteilen, so dass sie dann vorher mit den definierten Pulsen selbsttätig bei der entsprechenden Bandgeschwindiglkeit anders rechnet.
Vielleicht lässt sich das ja softwaresetig realisieren, z.B. im Echtzeitmodus duch 3x Tipp die Bandgeschwindigkeit wählen.
Es gibt so Tage, da wirst du mit dem Kopfschütteln einfach nicht fertig.
LG aus HH
1 Mitglied sagt Danke an gasmann für diesen Beitrag:1 Mitglied sagt Danke an gasmann für diesen Beitrag
• havox
Beiträge: 2.639
Themen: 59
Thanks Received: 10.216 in 1.742 posts
Thanks Given: 16.911
Registriert seit: Nov 2017
Bewertung:
29
Moin,

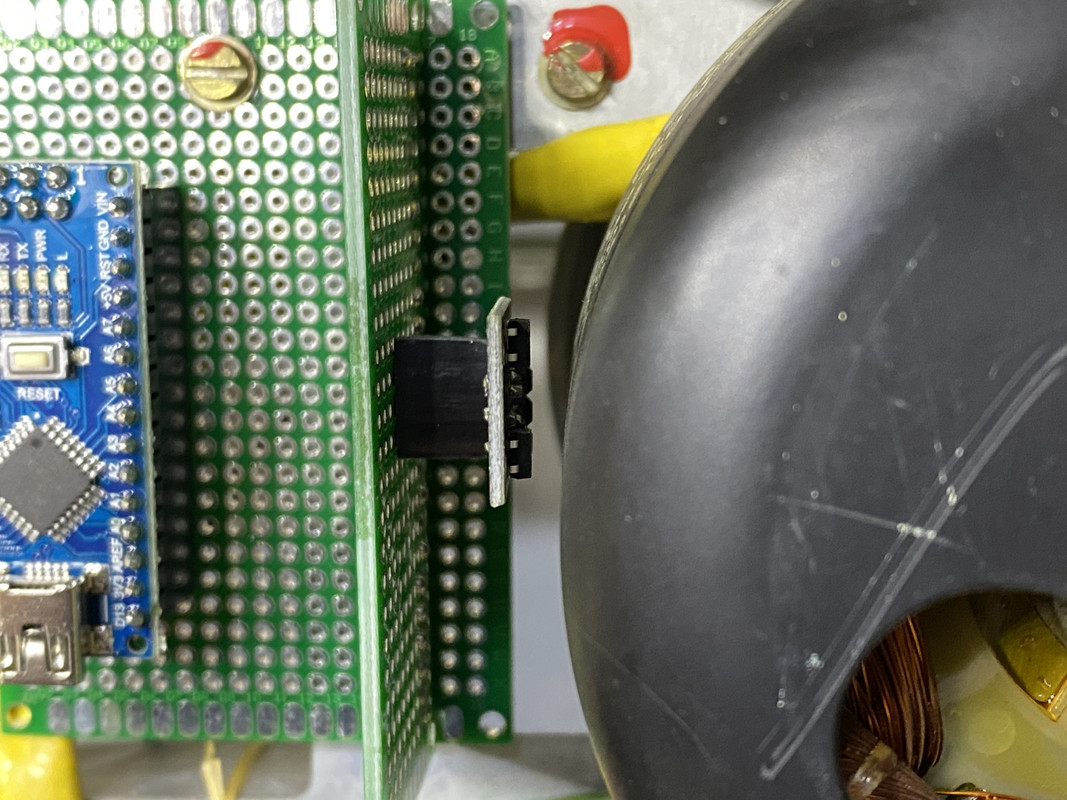

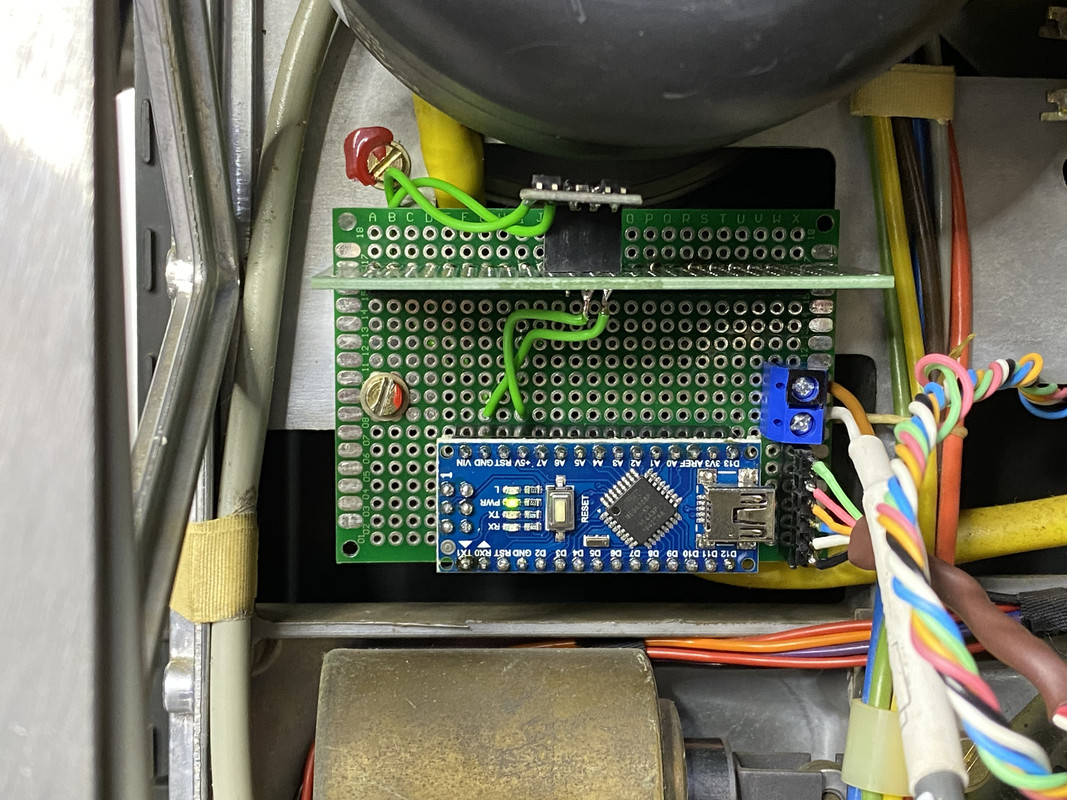

habe meine für die A77 Dolby vorbereitete Platine nun in die Maschine gequetscht:
Um die Software zu laden oder ein Update zu machen, müssen die Dolby-Platinen ausgebaut werden. Für einen Winkelstecker reicht der Platz leider nicht ...
Mit montierten Dolby Platinen und dem PlayMemory ist die Maschine dann ziemlich voll

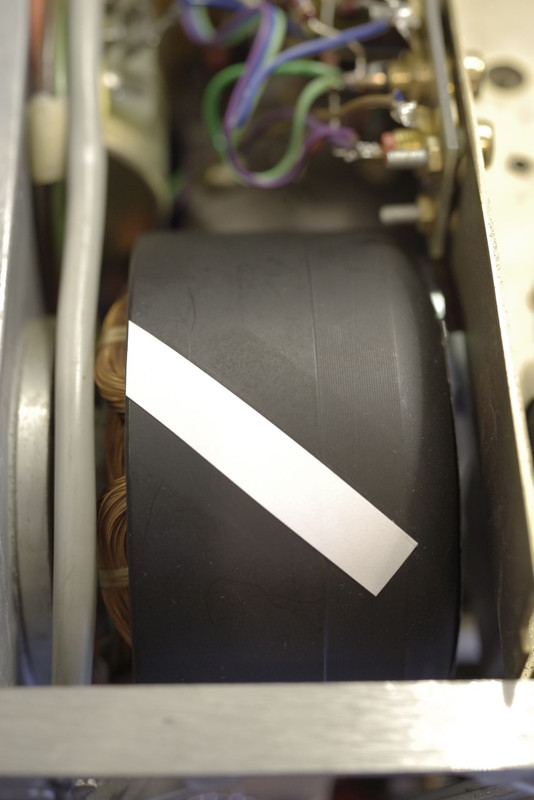

Den Streifen auf dem Spulmotor habe ich noch etwas schmaler gemacht:
Mit dem breiten Streifen und nicht ganz so steilem Winkel zählte der Zähler nur wirres Zeug. Mal hin und dann wieder rückwärts, ganz wie es beliebt. Mit der Streifenbreite und -anordung wie im Bild passt die Zählung wieder beim Hin- und Herspulen.
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
1 Mitglied sagt Danke an havox für diesen Beitrag:1 Mitglied sagt Danke an havox für diesen Beitrag
• gasmann
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Havox.
Dieses Verhalten ist komisch.
Ich habe anfangs einfach nur ein weißes Etikett gerade auf den Aussenläufer geklebt. Funktioniert bestens. Danach, um die Impulse etwas zu erhöhen, einen zweites weißes Etikett auf der gegenüberliegende Seite angebracht.
Zähl perfekt in beide Richtungen, keine Aussetzer, kein Verzählen.
Zähler auf Null gesetzt und eine komplette Spule umgespult, danach komplett zurück gespult und exakt bei Null wieder angekommen.
Einen anderen Einbauort für die Reflexkoppler habe ich ja auch nicht gewählt.
Gruß André
Beiträge: 5.037
Themen: 142
Thanks Received: 10.690 in 2.649 posts
Thanks Given: 16.603
Registriert seit: Jun 2016
Bewertung:
38
Wenn ich das auf den Bildern richtig deute, hat havox das Board mit den Reflexschranken um 90° verdreht zu deinem eingebaut.
Die liegen also parallel und nicht hintereinander zur Drehrichtung. Deswegen braucht er den schrägen Streifen.
Es gibt so Tage, da wirst du mit dem Kopfschütteln einfach nicht fertig.
LG aus HH
2 Mitglieder sagen Danke an gasmann für diesen Beitrag:2 Mitglieder sagen Danke an gasmann für diesen Beitrag
• , havox
Beiträge: 2.639
Themen: 59
Thanks Received: 10.216 in 1.742 posts
Thanks Given: 16.911
Registriert seit: Nov 2017
Bewertung:
29
(22.05.2020, 19:34)gasmann schrieb: Wenn ich das auf den Bildern richtig deute, hat havox das Board mit den Reflexschranken um 90° verdreht zu deinem eingebaut.
Die liegen also parallel und nicht hintereinander zur Drehrichtung. Deswegen braucht er den schrägen Streifen. genau so ist es, und daher ist die Einstellung halt etwas kniffliger. Das Endergebnis ist aber perfekt.
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Stimmt! Genau das ist der Knackpunkt.

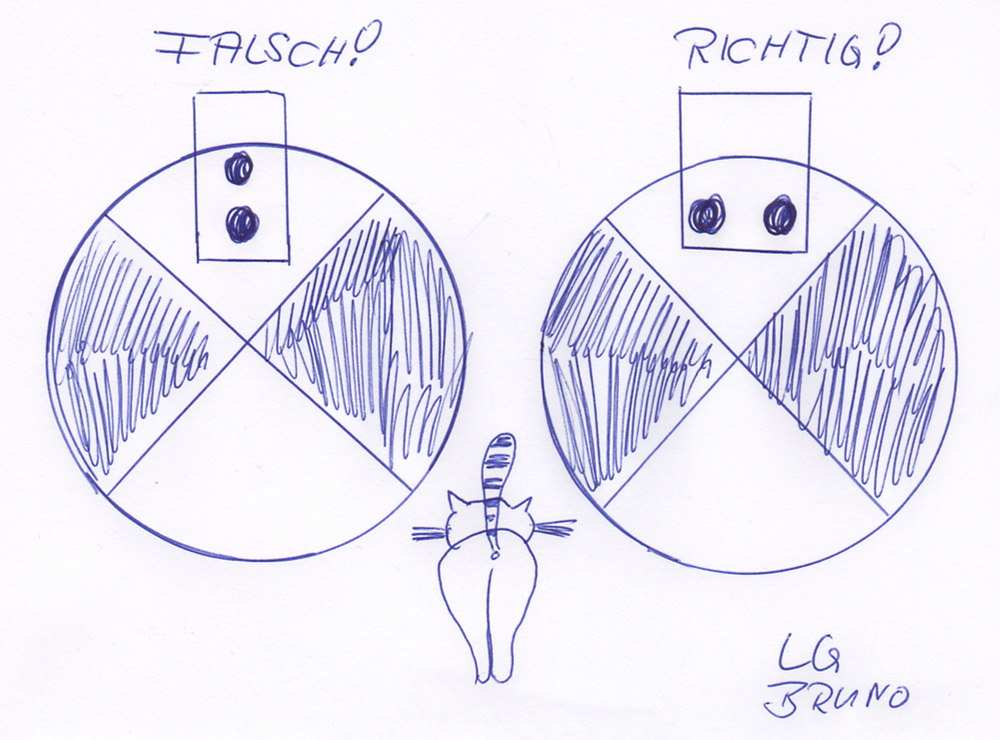

Bruno hat ja mal ein Bild gepostet.
Gruß André
Beiträge: 2.639
Themen: 59
Thanks Received: 10.216 in 1.742 posts
Thanks Given: 16.911
Registriert seit: Nov 2017
Bewertung:
29
siehe post #1
Die Anordnung ist aber im Prinzip egal, es muss nur dafür gesorgt werden, dass die beiden Sensoren nicht gleichzeitig den dunkel-hell Übergang sehen. Ein Treppenförmiger Streifen würde auch gehen, muss nur genau eingerichtet werden. Probier ich morgen mal.
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
1 Mitglied sagt Danke an havox für diesen Beitrag:1 Mitglied sagt Danke an havox für diesen Beitrag
• hyberman
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Siehste...so schnell geht das unter. In den letzten Tagen wurde so viel geschrieben in verschiedenen Threads.
Zum Glück hast du einen separaten Thread für die A77 aufgemacht.
Gruß André
Beiträge: 2.639
Themen: 59
Thanks Received: 10.216 in 1.742 posts
Thanks Given: 16.911
Registriert seit: Nov 2017
Bewertung:
29
Moin,

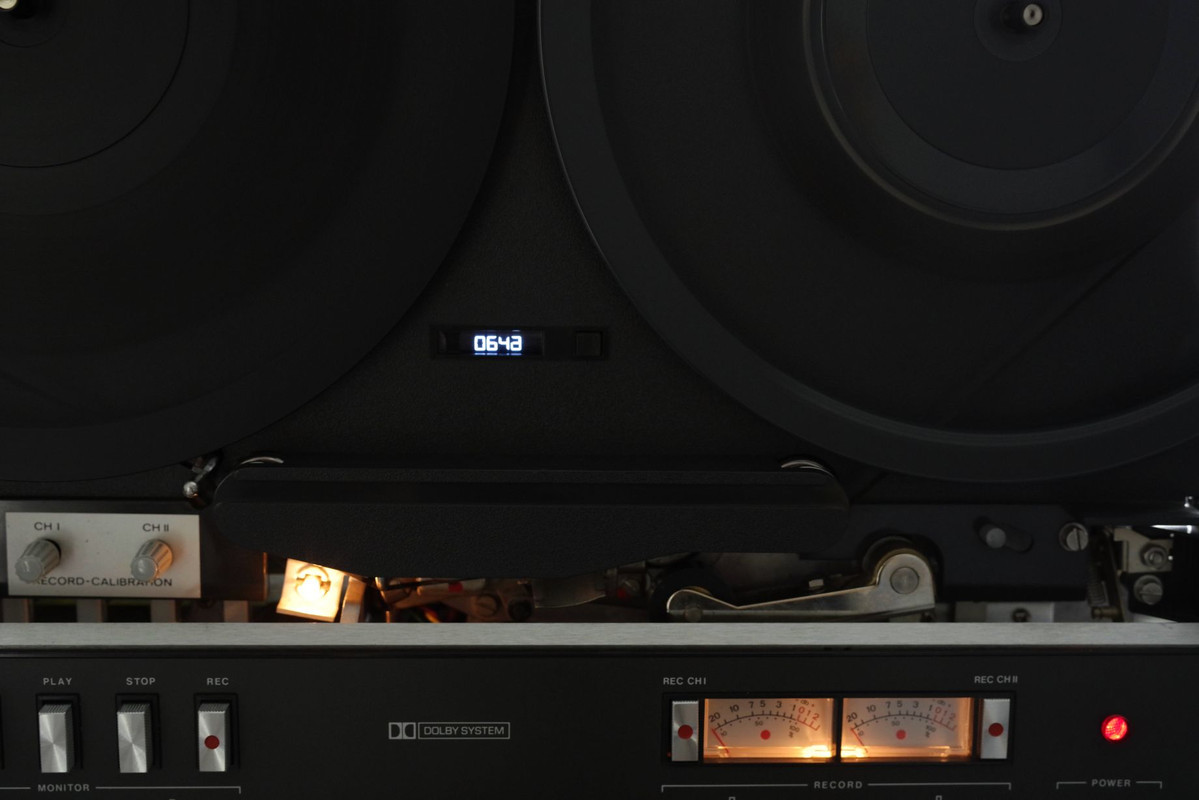

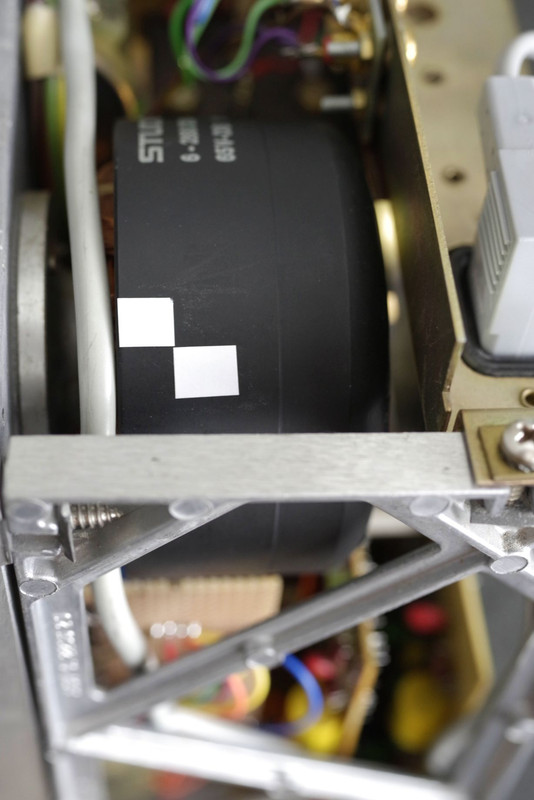

ich habe nun den angekündigten Treppenstreifen aufgeklebt. Funktioniert genauso genau wie der optimale schräge, ist aber natürlich eindeutiger/einfacher anzuordnen
Gefällt mir so auch besser

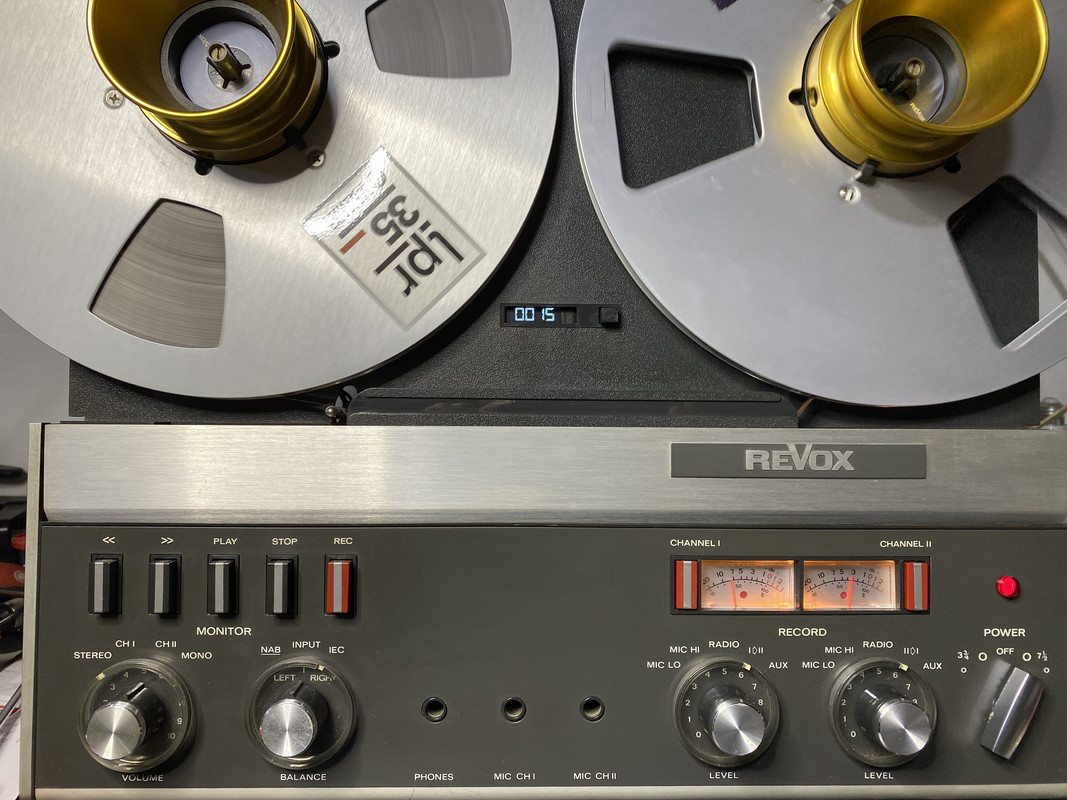

und Band ab:
Viele Grüße aus Kiel,
Hans-Volker
Es gibt viel zu tun, fangt schon mal an!
1 Mitglied sagt Danke an havox für diesen Beitrag:1 Mitglied sagt Danke an havox für diesen Beitrag
• gasmann
|
