Hallo zusammen,

hat zufällig jemand ein Service Manual für einen Fisher TR-3000 Timer?



Im Netz bei den mir bekannten Quellen nicht zu finden.

 Mike

Wirklich niemand? Auch keinen Link Tip?

 Mike

[MBlau007]

Hallo zusammen,

hat zufällig jemand ein Service Manual für einen Fisher TR-3000 Timer?



Im Netz bei den mir bekannten Quellen nicht zu finden.

 Mike

Wirklich niemand? Auch keinen Link Tip?

 Mike

Manual: TR3000 OM FISHER DE : Free Download, Borrow, and Streaming : Internet Archive

da ist schonmal ein Schaltplan drin....

[MiDeg]

Super!

Der Schaltplan reicht mir schon. Das Innenleben ist ja nicht wirklich kompliziert.

 Mike

[misfits]

Hallo ich suche einen Schaltplan von einem Radford Sc 25 Renaissance Röhren Vorverstärker.Hat jemand vielleicht sowas rum zu liegen?Ich hab bei Radford Revival schon angefragt aber bis dato keine Antwort.

[Musikliebhaber72]

Hallo,

ich weiß gar nicht ob das auch hier her gehört...

Hat jemand einen Schaltplan, eine Servicemanual oder eine Kalibrierungsanleitung für eine Tischmultimeter Sabtronics 2010A...

Wenns nicht hier her gehört einfach löschen oder sagen wo ich die Frag posten kann...
Danke
Gruß Jens

[alxwz]

Hallo an alle,

ich bin gerade verzweifelt auf der Suche nach einer Bedienungsanleitung (keine Serviceanleitung) für den Philips CD 160 (ca. 1986). Der ist gerade der einzige funktionierende (!) CD-Spieler, den ich in meinem Verhau auftreiben konnte, aber ich verstehe die Philips'sche Bedienlogik nicht, insbesondere was die Titelprogrammierung angeht.

Ich habe mich im Netz schon blöd gesucht, aber nichts gefunden, auch nicht zu verwandten Modellen (CD 150?). Serviceanleitung kein Problem, aber BDA ist nirgends aufzutreiben.

Hat jemand diese Anleitung (englisch oder deutsch, zur Not auch französisch, italienisch, spanisch oder niederländisch)? Oder die eines anderen Modells, das genauso zu bedienen ist?

Hier im Forum wurde der Player einige Male erwähnt, deshalb hoffe ich, dass ich hier vielleicht Glück habe.

Wenn tatsächlich niemand die Anleitung hat, könnte mir vielleicht jemand erklären, wie man bei dem Ding eine Titelabspielfolge eingibt und sich ggf. innerhalb einer programmierten Titelfolge bewegt?

Danke im Voraus,
Alex

[ted_am_see]

Schau mal bei Hifi-Engine

[p.seller]

Vieleicht hilft Dir diese ( ist von einem anderen Player ) :



VG Werner

[alxwz]

Danke, aber da war ich schon (habe ich vergessen zu schreiben). Das bringt nichts, weil die zwar das User Manual haben, aber man kommt nicht ran, weil man sich nicht mehr registrieren kann.
Edit: Gemeint war HifiEngine (Antwort auf ted_am_see).

Werner: Sorry, das hat sich überschnitten. Das ist vom Marantz CD-73, nehme ich an? Ich schaue mal nach, ob das übertragbar ist. Soweit schon mal vielen Dank.

[stetteldorf]

Gib mir deine Mailadresse dann schicke ich sie dir.
L. G. Markus

[alxwz]

Hast eine PN.

[Mosbach]

Ist der baugleich mit dem Marantz CD 273? Dann könnte ich aushelfen.

[stetteldorf]

Erledigt!

[jardalukas]

TASCAM DA-50 Ich suche ein Servicehandbuch ....

Hallo.
Ich habe ein TASCAM DA-50 DAT gekauft und suche nach einem Servicehandbuch.
Die Mechanik ist die gleiche wie beim DTC-1000ES, die restliche Elektronik ist jedoch anders.
Ich danke Ihnen für Ihre Hilfe.
JL

[audiomusica]

SM für Revox B242 Endverstärker gesucht!

Suche das vollständige SM für den B242 in lesbarer Qualität.

Ich habe das Gesamtschaltbild von Electrotanya und diese BDA in sehr guter Qualität. Leider fehlt der entscheidende Teil!
Das gesamte Dokument als TIF konnte ich hier finden. Leider ist die Qualität zum Schlecht um die Bauteilwerte in den Stücklisten zu lesen.

Hat jemand das gesamte SM in besserer Qualität?

Auf HiFi engine kann ich nicht zugreifen, da mein Account dort nicht mehr funktioniert.

[stetteldorf]

Audio CIRCUIT!
https://audiocircuit.dk/downloads/revox/...pwr-sm.pdf

[audiomusica]

Leider nein!
Das endet auf Seite 21. findet man auf diversen Quellen. Ich suche wie oben beschrieben das komplette Manual mit Abschnitt 4 und 5.

[Radiomaniac]

Hallo zusammen,

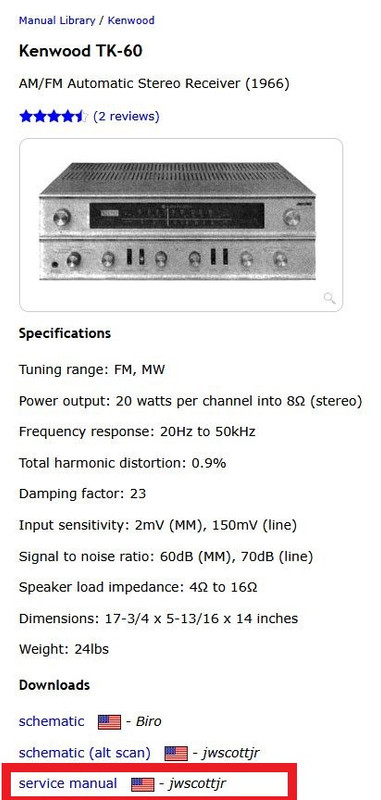

ich benötige das Service-Manual für den Kenwood-Receiver TK-60, um nach erfolgreicher Reparatur meines Receivers die Justagedaten zu prüfen. Das gesuchte SM ist bei Hifiengine verfügbar, jedoch kann ich mich - wie viele andere auch - nicht mehr in diesem Forum registieren lassen. Wäre ggf. jemand bereit für mich dieses SM herunterzuladen?

Besten Dank vorab!

Dietmar

[ted_am_see]

Den Plan gibt es auch bei Tanya zum runterladen. --> click <--
Mit Justagedaten sieht es da natürlich eng aus. Aber was brauchst Du da genau?

[Radiomaniac]

Den Plan gibt es auch bei Tanya zum runterladen. --> click <--
Mit Justagedaten sieht es da natürlich eng aus. Aber was brauchst Du da genau?

den Schaltplan habe ich. Das SM benötige ich wegen der Justagedaten/Justagereihenfolge für den Leerlaufstrom/Bias der Leistungstransistoren. Auf dem Main-Amp-Board sind pro Kanal jeweils 3 Trimmer zu justieren...und ich wüsste gerne, in welcher Reihenfolge und mit welchen Messwerten die Trimmer zu justieren sind.

[ted_am_see]

OK -- das driftet dann eher in Richtung Reparaturthread ab (und nicht so sehr in BDA's/SM's)....




Ich denke VR3 und VR4 regen einfach den Einsatz eines Begrenzers, der mit Q9 realisiert ist.
VR5 und VR6 regeln den Ruhestrom für Links bzw rechts.
V1 ud VR2 ist mir ehrlich gesagt nicht so richtig klar. Ich würde das so interpretieren, dass die einfach den Ausgangspegel beeinflussen (ichmeine, dreh die auf null ohm, dann ist kein U_BE mehr an Q7 bzw Q2 und es komm nix mehr raus.

Von daher ist die Einstellreihenfolge eher Egal, denn die Regler sollten sich recht wenig gegenseitig beeinflussen IMHO.....

Gruß
Harald

[ted_am_see]

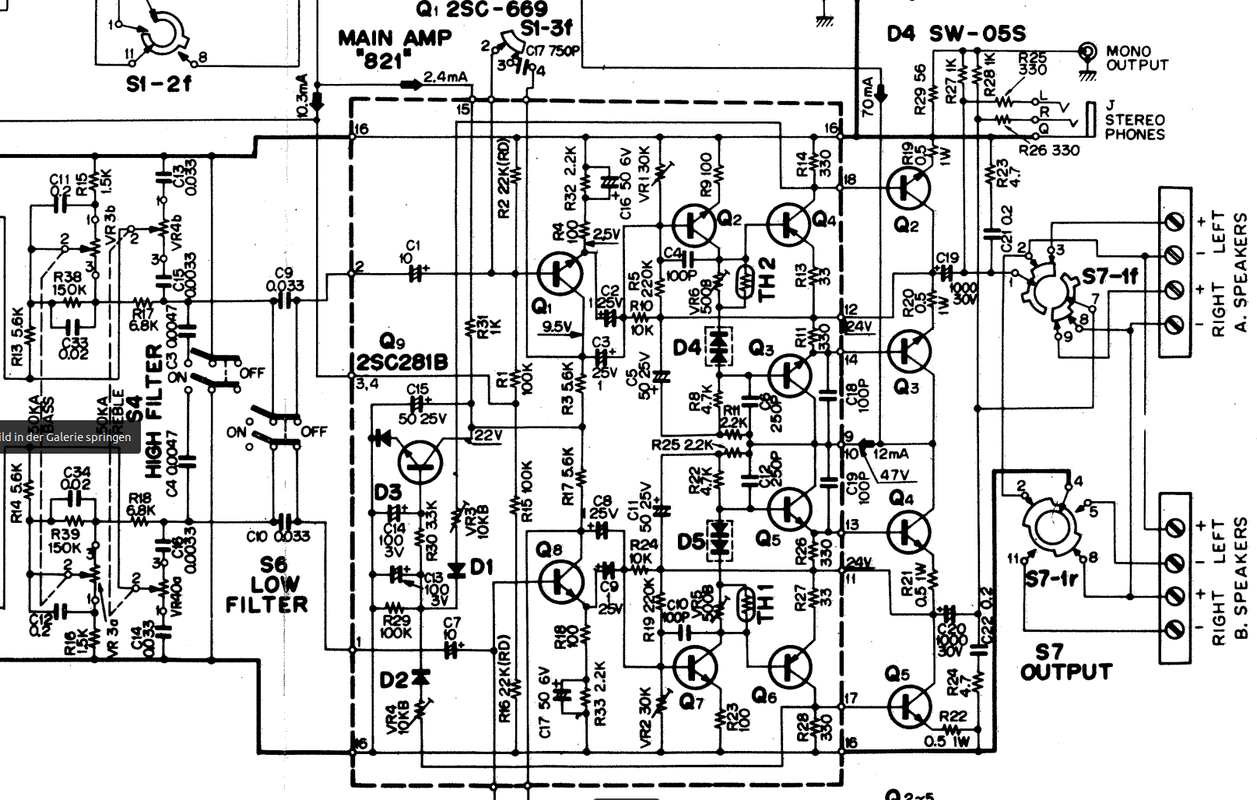

PS: Oben in dem Planausschnitt steht, dass die Kanäle zusammen 70mA in Ruhe ziehen.
In der Mitte steht, dass davon 12ma für die Treiber etc abgehen, bleiben 60mA, also 30mA pro Seite. Über R20 sollten also 15mV abfallen eingestellt durch R6, über R21 ebenso 15mV eingestellt durch R5.
Also Endstufe Warmlaufen lassen in Ruhe, dabei Ruheströme dauerhaft und messen damit nix wegläuft, und nach ~15Min die 15mV pro seite einstellen.
Dann Signal drauf und schauen, dass Signal durchkommt und zwar symmetrisch (Vr1 und VR2), wenn du willst stell noch den Limiter ein unabhängig davon -- ob der wichtig ist sei mal dahingestellt.

[Radiomaniac]

PS: Oben in dem Planausschnitt steht, dass die Kanäle zusammen 70mA in Ruhe ziehen.
In der Mitte steht, dass davon 12ma für die Treiber etc abgehen, bleiben 60mA, also 30mA pro Seite. Über R20 sollten also 15mV abfallen eingestellt durch R6, über R21 ebenso 15mV eingestellt durch R5.
Also Endstufe Warmlaufen lassen in Ruhe, dabei Ruheströme dauerhaft und messen damit nix wegläuft, und nach ~15Min die 15mV pro seite einstellen.
Dann Signal drauf und schauen, dass Signal durchkommt und zwar symmetrisch (Vr1 und VR2), wenn du willst stell noch den Limiter ein unabhängig davon -- ob der wichtig ist sei mal dahingestellt.

Hallo Harald,
besten Dank für deine ausführlichen und hilfreichen Erklärungen! Dann lag ich mit meiner Einschätzung nicht so falsch, denn ich habe den Ruhestrom seit einigen Tagen standardmäßig auf 15mV eingestellt und alles läuft stabil.

Dann werde ich noch die Symetriejustage durchführen, aber erst nachdem ich die 6 Stück 60 Jahre alten Trimmer durch Neuteile ersetzt habe (sie lassen sich teilweise nur sehr sprunghaft justieren).

Trotzdem würden mich die weiteren Inhalte des SM interessieren (z.B. auch Tuner-Justage). I.d.R. sind dort auch die einzelnen Boards mit der Bauteilkennzeichnung/-nummerierung abgebildet, das ist bei der Identifizierung hilfreich.

Vielleicht findet sich ja noch jemand der mir das SM für diesen Kenwood TK-60 bereitstellen würde.

Dietmar
