dafür habe ich im Moment keine Nerven  bin froh das die Kiste erstmal läuft

apropo läuft, wenn sie eine Weile läuft werden die neu verbauten Gleichrichter auf der Netzteilplatine recht Warm so um die 50-60 Grad und das mag ich nicht

die waren drauf


die sind jetzt drauf



da hätte ich bestimmt ein paar stärkere nehmen sollen

laut Manual sollen das B35C800 sein - frag doch mal gogosch, der war doch auch gerade an den Gleichrichtern.

Ich habe 25A-Typen (GBI25D) für die 24V= verwendet: https://www.conrad.at/de/p/diotec-gbi25d...61043.html
Allerdings muss man die Beinchen entsprechend vertauschen. Die anderen (rund, klein) hab ich drin gelassen. Die waren sichtlich OK!
Bei mir waren/sind die kleinen Gleich-riecht-er mit einem Kühlkörper versehen. Würde ich auch empfehlen.

Heute hat sich meine A 700 quasi verabschiedet
Bei Play plötzlich Stop und alle Laufwerkstasten leuchten, Geschwindigkeitstasten sind dunkel, Capstan steht.
Maschine sonst ohne Funktion.
Morgen mal aufschrauben die Dose und den Fehler hoffentlich finden.

da ist bestimmt 'ne Sicherung durch, ich glaube die oberste...wenn ich mich recht entsinne...ich hatte sowas auch schon mal.

Danke, löpt wieder  (mal sehen wie lange  )
War F6, die zweite Sicherung von oben, aber die älteren Kisten haben wohl eh eine Sicherung mehr.

Vielleicht solltest Du mal drüber nachdenken alle Tantale zu tauschen.

Das war mit das Erste was ich bei der Kiste gemacht habe Ulf.
Es gibt keine Tantale mehr im Rehfüchschen.

ich würde da eher mal nachforschen, ob es möglich ist, dass es da irgendwo einen Kurzen gegeben hat. Oder die Sicherung war einfach morsch

So, die Sicherung hat sich wieder verabschiedet, da scheint bei längerem Betrieb irgendwas nicht mehr zu wollen

Das SM zur A700 macht einen nicht wirklich schlauer.

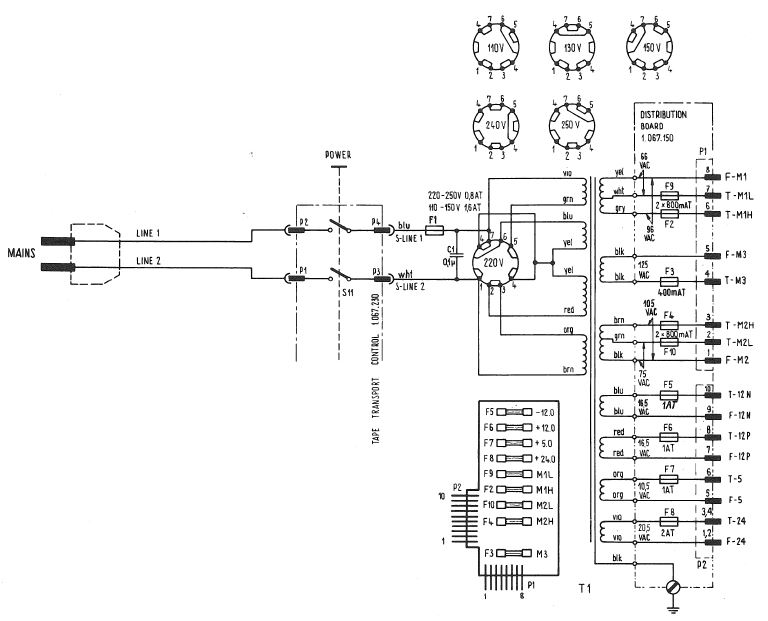

Im SM sind die Sicherungen F5 und F6 mit 1A T angegeben, auf der Beschriftung des Sicherungshalters hingegen mit 800mA T.
Die Angaben zu den anderen Sicherungen stimmen überein.
Da sich bei mir nach längerem Play die F6 (800mA) verabschiedet überlege ich ob ich mich mal nach SM orientiere.
Allerdings wurden die Kisten ja relativ oft "verbessert" und es gibt wohl nicht für alles ne Beschreibung.

Aktuell läuft sie wieder mit ner 800er und offener Rückwand. Mal sehen wie lange sie diesmal durchhält.

Solche intermittierenden Ausfälle sind schwer zu lokalisieren. Ich würde auf jeden Fall mal den Gleichrichter D6 und den Elko C4 vorsorglich ersetzen. Weiters würde ich überprüfen, ob sich die +12V auch im Sollwert befindet und mit dem Regler R14 sauber (Regler in etwa Mittelstellung) einstellen lässt. Der Gleich-riecht-er D6 wird recht warm bis heiß und sollte unbedingt eine Kühlfahne bzw -blech besitzen.

Guten Abend allerseits!

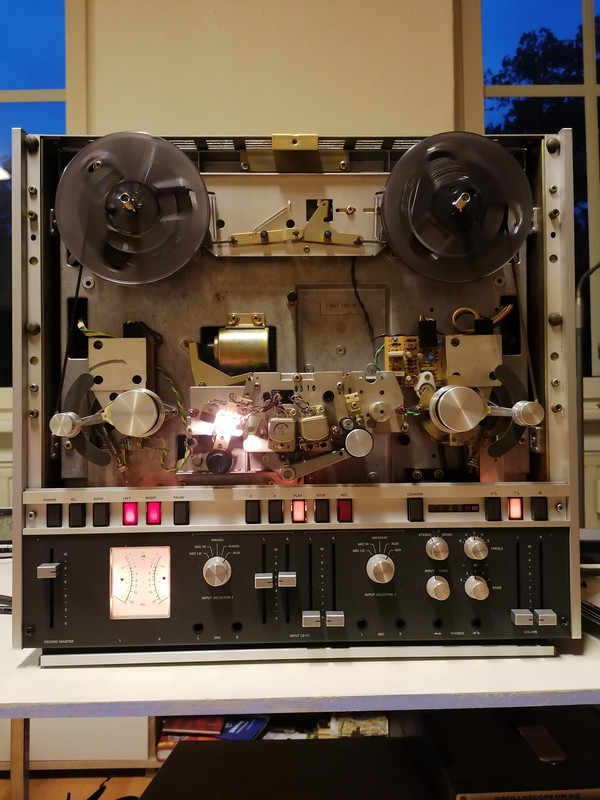

Ich plage mich seit einiger Zeit mit einer "voll" revidierten A700 herum, erstmal hauptsächlich mit dem mechanischen Teil. Deswegen danke ich Euch sehr für das Wissen, welches hier schon zusammengetragen wurde!
Ich will keine Geschichten erzählen, sondern Fragen stellen, die Ihr mit Sicherheit besser beantworten könnt, als ich mir selbst.
1. "Silikondosen" an den Bandzugwaagen:
Ich hatte mir das wie einen Behälter vorgestellt, der mit dem Zeug gefüllt ist. Habe aber beim Öffnen Silikonöl als dünne Schicht auf einem festen Untergrund gefunden. Also keine Dose, die "gefüllt" wird, sondern nur eine Art Oberflächenschicht...
Vermutlich muss das so sein?

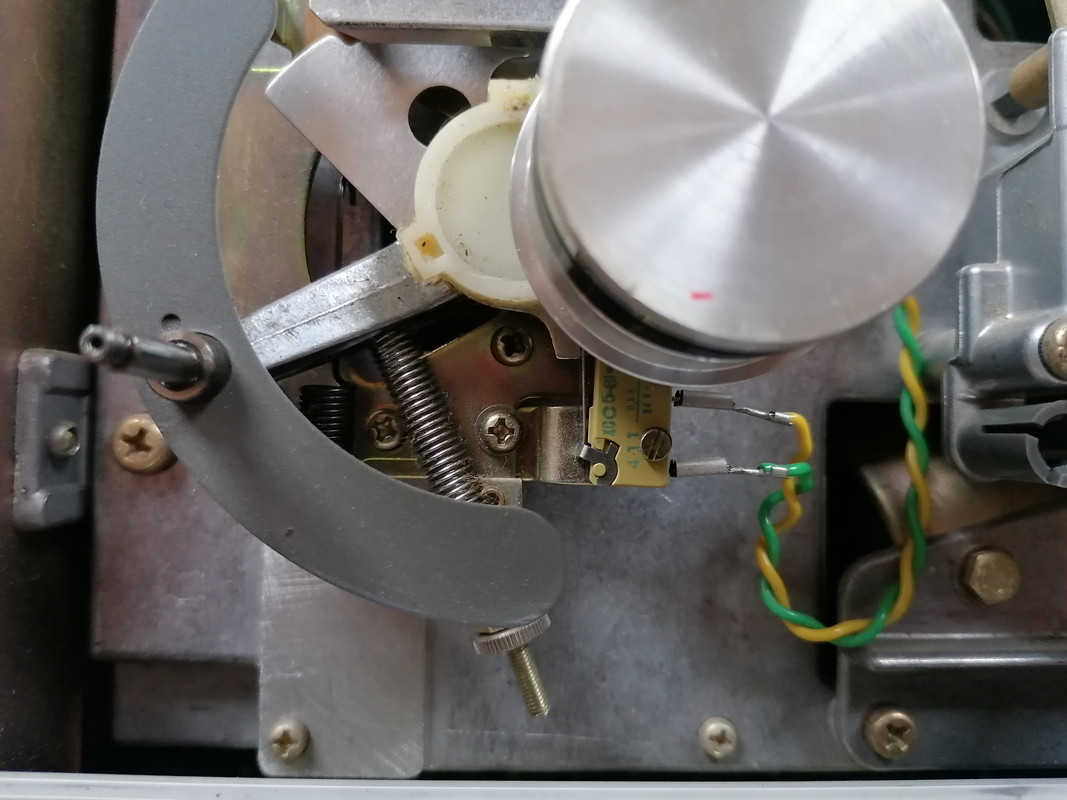

2. Was ist verantwortlich für das Herunterknallen der linken kleinen Umlenkrolle? (ohne Band!)
- Diese Silikon Füllung?
- oder die Einstellung der Zugfeder mit dem Rändelrad (neuere Ausführung)? Ist sie zu straff?
(rechts geht die Rolle gedämpfte runter)

Dabei will ich es erstmal belassen, habe ansonsten schon einige Mängel eigenständig beseitigt.
Ich behalte die Maschine nur aufgrund der hohen Seriennummer.
Falls jemand antwortet, bedanke ich mich schon mal im Voraus!

Gruß von Ralf

Hallo Ralf,

ich habe eine Ser-Nr. 11xxx , die sicher auch an der Stelle Service benötigt. Ich würde mich
an diesem Bericht orientieren, habe aber selber noch nicht die Zeit hierfür gefunden :

https://forum2.magnetofon.de/board2-tonb...vox-a-700/

Viel Erfolg

Den Thread kannte ich noch nicht, da ist es gut beschrieben. Danke dafür!
Werde auch nochmal genauer im SM suchen, ob dort was über die Einstellung der Feder mittels Rändelmutter zu finden ist. Vom Aufbau zu urteilen, stellt man dort den Widerstand der kleinen Rollen gegen das laufende Band ein.... etwas unbeholfen formuliert....

Hallo Ralfi62,

bei meiner haben sie die Verstellung weg gelassen.

Hi Ralf,

wir hatte ja schon gephont, was die Bandzugwaagen anbelangt habe wir ja unterschiedliche Versionen und meine Maschine mit Nr. 9xxx war damals auch nicht beim entsprechenden Service bei Revox.

Meine Silikondosen haben keine Dichtung und als ich die Maschine wegen eines anderen Problems mal wieder auf hatte (siehe weiter oben, das ich hoffentlich gelöst habe) trat schon wieder Silikonöl aus.
Ich habe nun feine Uhrmachergummidichtungen am Deckelfalz angebracht. Damit die Deckelrastungen eingeklickt bleiben habe noch Kabelbinder um die Dose angebracht - nicht schön, technisch funktioniert es aber.
Gefüllt habe ich die Dosen vollständig mit Silikonöl, welches ich auch für Plattenspielerlifte nehme (300.000 cST).

Dieses hier

Es wird zwar ein anderes Öl empfholen, aber das Zeug tut auch was es soll, das Problem sind bei mir die alten Dämpferdosen ohne Dichtung.
Mal sehen was meine Operation langfristig bringt.

Gib Bescheid wenn Du was von dem Zeug brauchst, ich zieh Dir dann was auf ne Spritze

Moin,
ich habe das Silikon, das ja eine zähe Paste ist, von gogosch bezogen (siehe post 67, 135, 136), er hat den genau richtigen Typ und vielleicht noch was abzugeben.

Ulfi, Deine A700 sieht ja von innen wie neu aus!
Hatte eben auch noch einen freundlichen Anruf von Steffen und habe nun die Funktion komplett geschnallt und die Demontage auch.
Bei der nächsten Demontage werde ich dann da rangehen und sprichwörtlich ins Fettnäpfchen tappen.
Vielleicht rufe ich morgen mal in V/S an. Falls er nichts mehr hat, kann ich ja immer noch um Hilfe schluchzen. Muss da sowieso mal anrufen.
An Ulfis offener Maschine habe ich gerade gesehen, dass die Schieberegler viel besser erreichbar sind als beim A720, da blüht doch neuer Optimismus in mir auf.....

Ich habe heute in V/S angerufen.
Ergebnis: Das "Zeug" gibt es, eine kleine Dose kostet 20,-€, dazu kommt eine "Gebühr" fürs Raussuchen und den Aufwand von 25,-€, sowie 9,-€ für Porto.
Gesamt 54 €.
Ich denke, das geht nicht. Ich habe ja keine Bohrinsel.

Hallo Ralf,
hat man Dir mitgeteilt, wie klein die "kleine Dose" ist ?
Wenn das für mehrere Anwendungen reichen sollte,
könnte man dieses Wucherangebot ja hier "kreisen"
lassen oder unterverteilen. Ich wäre bis 20 € dabei.

Ehrlich gesagt hat mir da der Atem etwas gestockt und ich soll ihm sowieso eine Mail schicken bei Interesse. Ich vermute, dort ist nur jemand gut bedient, der den Meister schon jahrelang kennt. Heute mußte ich bis abends arbeiten, morgen rufe ich mal noch anderweitig an.
Ich informiere Dich, dann brauchen wir hier den Thread nicht zu zerlabern. Sorry für die Texterei....

Ralf,

ich habe Dir 300.000er und 500.000er auf ne Spritze gezogen, geht morgen in die Post.

Danke Detlef, ich wollte selbstständig was besorgen, hatte auch schon etliche Links zu Klüber L643 gefunden, bin aber gestern zu nichts mehr gekommen.
Jetzt nehme ich natürlich dankbar Deine Hilfe an.
Habt Ihr selbst das 300.000er oder das 500.000er in Benutzung?
