Digitales Zählwerk ( nur Counter ) reVox B77
Baruse Offline
Senior Geraffelstapler
*****
Beiträge: 1.862
Themen: 223
Thanks Received: 2.015 in 710 posts
Thanks Given: 2.375
Registriert seit: Dec 2013
Bewertung: 20
#26
27.05.2020, 13:03
Gogosch du bist 'ne Wucht Thumbsup
Der Abgriff erfolgt jetzt an den beiden vorher gezeigten Punkten und die Kiste bleibt schön still.  Dance3
Für die alten Hasen wahrscheinlich 'ne Selbstverständlichkeit dort abzugreifen,
ich hatte wegen des zusätzlichen Kabels halt den kürzesten Weg zu meiner Platine gesucht, damit es möglichst ordentlich aussieht.
Viele Grüße
Jörg
[-] 5 Mitglieder sagen Danke an Baruse für diesen Beitrag:
  • , havox, dedefr, , gasmann
Suchen
Zitieren
dedefr Offline
Senior Geraffelstapler
*****
Beiträge: 1.615
Themen: 17
Thanks Received: 5.409 in 915 posts
Thanks Given: 27.970
Registriert seit: Oct 2013
Bewertung: 20
#27
27.05.2020, 14:31
Was zum weitermachen bekommen :

[Bild: EzKzdkJ.jpg]


Gestern bestellt, heute geliefert  Thumbsup
[-] 2 Mitglieder sagen Danke an dedefr für diesen Beitrag:
  • stephan1892, gasmann
Suchen
Zitieren
DIYLAB
Unregistered

#28
27.05.2020, 14:40
(27.05.2020, 14:31)dedefr schrieb: Was zum weitermachen bekommen ...

Wieviele Bandmaschinen hast Du? Lol1
LG
[-] 1 Mitglied sagt Danke an für diesen Beitrag:
  • dedefr
Zitieren
dedefr Offline
Senior Geraffelstapler
*****
Beiträge: 1.615
Themen: 17
Thanks Received: 5.409 in 915 posts
Thanks Given: 27.970
Registriert seit: Oct 2013
Bewertung: 20
#29
27.05.2020, 14:47
(27.05.2020, 14:40)DIYLAB schrieb:
(27.05.2020, 14:31)dedefr schrieb: Was zum weitermachen bekommen ...

Wieviele Bandmaschinen hast Du? Lol1
LG


Die B77 ist fertig  Thumbsup

Es bleibt :

Akai
B77
und die Sony

Dan ein paar von kollegen. . .
[-] 1 Mitglied sagt Danke an dedefr für diesen Beitrag:
  • Svennibenni
Suchen
Zitieren
Svennibenni Offline
good music is where you find it
*********
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung: 108
#30
27.05.2020, 16:57
klingt gut ;-)
[-] 1 Mitglied sagt Danke an Svennibenni für diesen Beitrag:
  • dedefr
Suchen
Zitieren
tiefton Offline
Senior Geraffelstapler
*****
Beiträge: 871
Themen: 80
Thanks Received: 795 in 340 posts
Thanks Given: 357
Registriert seit: Mar 2009
Bewertung: 8
#31
27.05.2020, 21:26
Sven, deine PN Box ist voll...
Viele Grüße, Thomas

kwerl acoustic - lautsprecher, phono & Hifi
Suchen
Zitieren
dedefr Offline
Senior Geraffelstapler
*****
Beiträge: 1.615
Themen: 17
Thanks Received: 5.409 in 915 posts
Thanks Given: 27.970
Registriert seit: Oct 2013
Bewertung: 20
#32
30.05.2020, 15:13 (Dieser Beitrag wurde zuletzt bearbeitet: 30.05.2020, 17:53 von dedefr.)


Mein erstes video !
[-] 5 Mitglieder sagen Danke an dedefr für diesen Beitrag:
  • havox, gasmann, Svennibenni, Balloo, marctheshark
Suchen
Zitieren
Baruse Offline
Senior Geraffelstapler
*****
Beiträge: 1.862
Themen: 223
Thanks Received: 2.015 in 710 posts
Thanks Given: 2.375
Registriert seit: Dec 2013
Bewertung: 20
#33
30.05.2020, 15:34
Falscher Thread...
Viele Grüße
Jörg
Suchen
Zitieren
dedefr Offline
Senior Geraffelstapler
*****
Beiträge: 1.615
Themen: 17
Thanks Received: 5.409 in 915 posts
Thanks Given: 27.970
Registriert seit: Oct 2013
Bewertung: 20
#34
30.05.2020, 18:08
(30.05.2020, 15:34)Baruse schrieb: Falscher Thread...

Drinks

nun nicht mehr   Thumbsup
Suchen
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#35
31.05.2020, 20:11

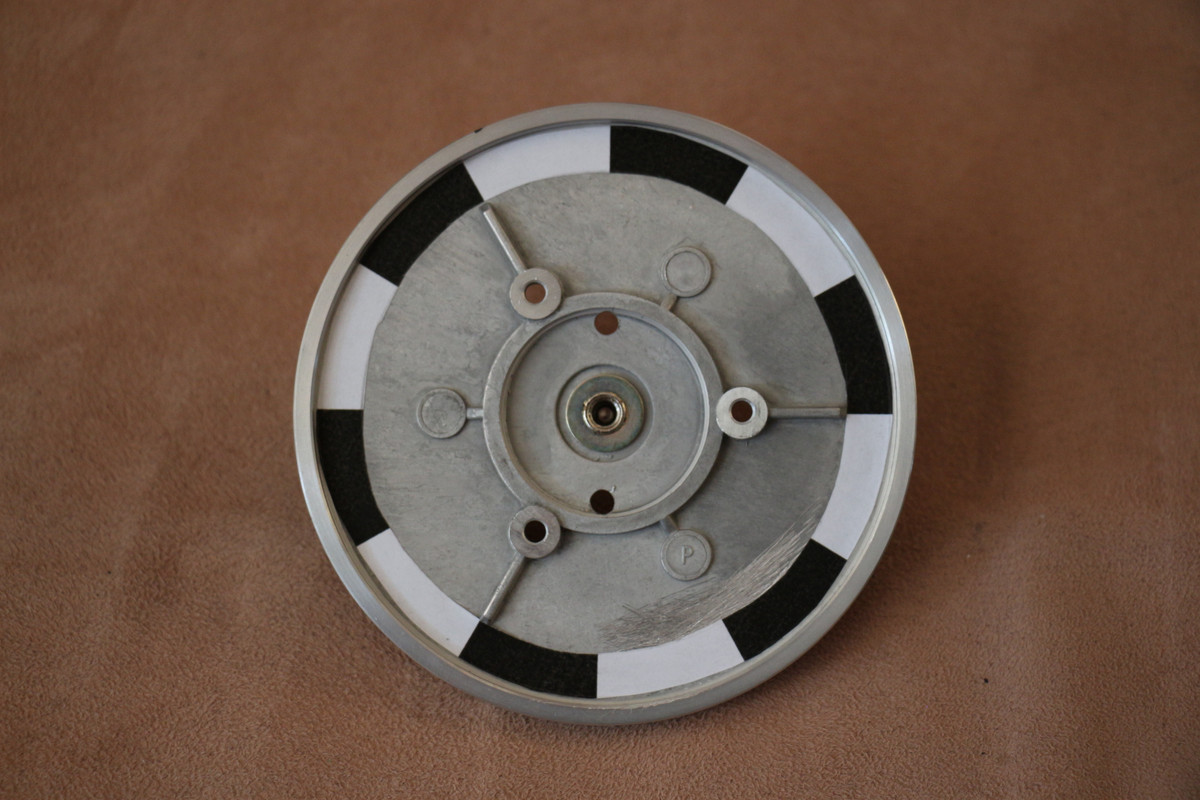

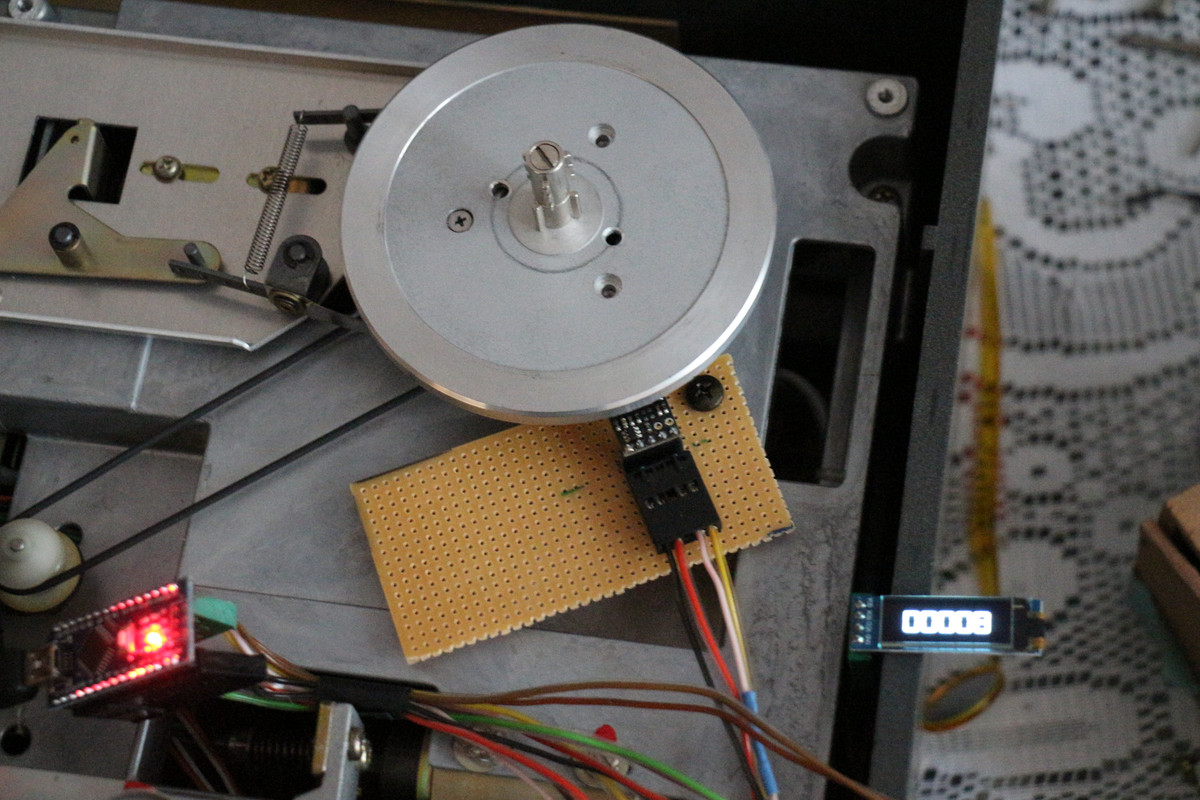

Feldversuch bei der B77

[Bild: IMG-7362.jpg]

[Bild: IMG-7363.jpg]
Gruß Detlef
[-] 8 Mitglieder sagen Danke an dettel für diesen Beitrag:
  • havox, , Svennibenni, Baruse, dedefr, , gasmann, Balloo
Suchen
Zitieren
DIYLAB
Unregistered

#36
31.05.2020, 20:59
(31.05.2020, 20:11)dettel schrieb: Feldversuch bei der B77

What? Eine B77 steht bei Dir auch noch rum? Hab ich garnicht gesehen Thumbsup .
LG

PS: Wenn es um die Positionierung der Sensoren, deren Abstand und der Breite der Segmente als Denkhilfe beiträgt, optimal würde es sein, wenn die Signale genau so kommen:

[Bild: quad03_sc.png]
[-] 4 Mitglieder sagen Danke an für diesen Beitrag:
  • dedefr, havox, , gasmann
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#37
31.05.2020, 21:12
(31.05.2020, 20:59)DIYLAB schrieb: What? Eine B77 steht bei Dir auch noch rum? Hab ich garnicht gesehen Thumbsup .
LG

Stand im Schrank, neben Technics RS 1500, ASC 6002 und Tascam 34B Floet
Gruß Detlef
[-] 1 Mitglied sagt Danke an dettel für diesen Beitrag:
  •
Suchen
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#38
01.06.2020, 19:35 (Dieser Beitrag wurde zuletzt bearbeitet: 01.06.2020, 20:12 von dettel.)

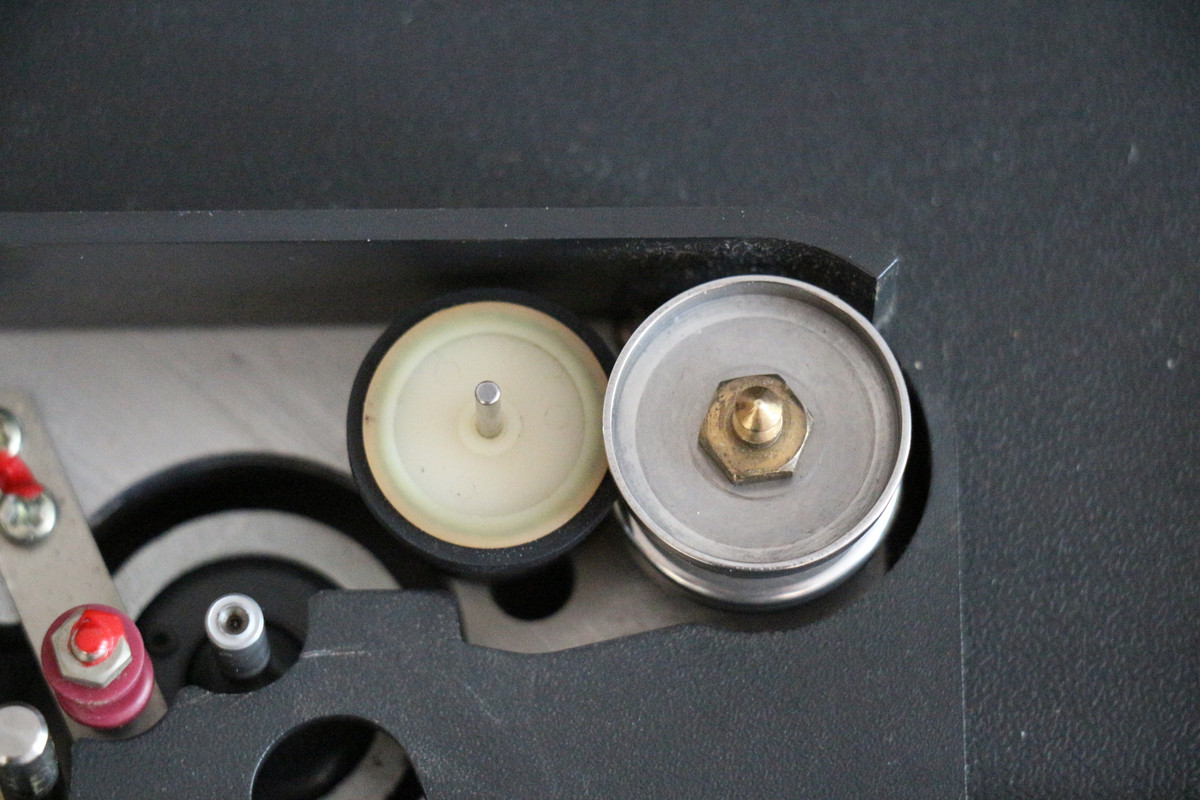

Bei ner B77 dürfte der Abgriff für Echtzeit gar nicht so schwer sein.

Da wo Platz für den Dia-Tonkopf gelassen wurde kann mal einen Idler anbringen, welcher auf das rechte Bandführungslager geht.
Dann entweder direkt auf den Idler ein Segmentmuster rauf, oder mit ner Achse unter den Kopfträger und hier ne Segmentscheibe ran.
Das einzige Problem dass ich sehe ist das spiegelblanke Bandfügrungslager, was sicher Schlupf hat.
Dies könnte man evtl. gummieren.

Nur sone Idee Floet

[Bild: IMG-7365.jpg]
Gruß Detlef
[-] 5 Mitglieder sagen Danke an dettel für diesen Beitrag:
  • stephan1892, , Svennibenni, havox, Balloo
Suchen
Zitieren
sensor Offline
Hochstapler
******
Beiträge: 3.454
Themen: 14
Thanks Received: 10.158 in 1.703 posts
Thanks Given: 5.094
Registriert seit: Feb 2013
Bewertung: 18
#39
01.06.2020, 20:39
[Bild: 20200324_094133tfjrw.jpg]
Gruß Ulf Hi

[Bild: avatar_219660aoq0d.gif]

[-] 3 Mitglieder sagen Danke an sensor für diesen Beitrag:
  • dettel, havox, stephan1892
Suchen
Zitieren
gogosch
Unregistered

#40
01.06.2020, 20:42
(31.05.2020, 20:59)DIYLAB schrieb:
(31.05.2020, 20:11)dettel schrieb: Feldversuch bei der B77

What? Eine B77 steht bei Dir auch noch rum? Hab ich garnicht gesehen Thumbsup .
LG

PS: Wenn es um die Positionierung der Sensoren, deren Abstand und der Breite der Segmente als Denkhilfe beiträgt, optimal würde es sein, wenn die Signale genau so kommen:

[Bild: quad03_sc.png]
d. h. helle und dunkle Segmente sollten für optimale Funktion in Größe und Anzahl gleich sein!
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#41
01.06.2020, 21:13 (Dieser Beitrag wurde zuletzt bearbeitet: 01.06.2020, 21:15 von dettel.)
[Bild: Segment-2.jpg]

[Bild: Segment-1.jpg]

At Ulf, ist das Schrumpfschlauch?
Gruß Detlef
[-] 4 Mitglieder sagen Danke an dettel für diesen Beitrag:
  • , gasmann, , havox
Suchen
Zitieren
DIYLAB
Unregistered

#42
01.06.2020, 21:19
Wow!

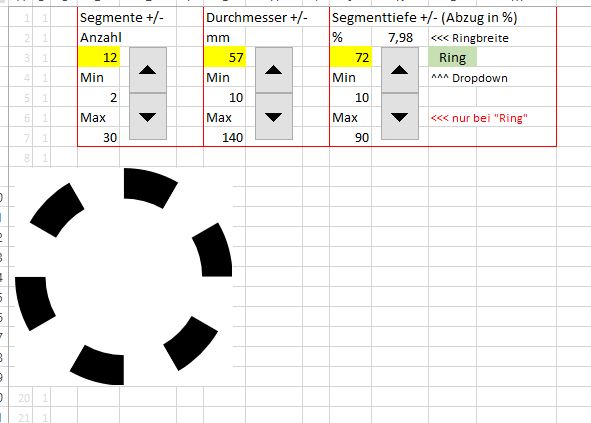

Kannst Du uns Dein Excel-File zur Verfügung stellen?
LG
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#43
01.06.2020, 21:22
kein Problem, wie kriege ich das hier rein?
Gruß Detlef
Suchen
Zitieren
Svennibenni Offline
good music is where you find it
*********
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung: 108
#44
01.06.2020, 21:36
dropbox z.B.
besser noch andere Filehoster
Suchen
Zitieren
gogosch
Unregistered

#45
01.06.2020, 21:42
http://www.shareplace.org
https://www.zippyshare.com (nicht fur deutsche User bzw nur mit VPN)
Zitieren
Svennibenni Offline
good music is where you find it
*********
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung: 108
#46
01.06.2020, 21:54
eh man das erklärt ... email direkt an Bruno ist sicher das einfachste und schnellste
[-] 2 Mitglieder sagen Danke an Svennibenni für diesen Beitrag:
  • , dedefr
Suchen
Zitieren
DIYLAB
Unregistered

#47
01.06.2020, 21:56
(01.06.2020, 21:54)Svennibenni schrieb: eh man das erklärt ... email direkt an Bruno ist sicher das einfachste und schnellste

Danke Sven, das habe ich Detlef auch eben mitgeteilt, denn wenn er nichts dagegen hat, biete ich dann seine Excel-Datei in Posting #2 des Projektthreads zum Download an. Dann hat jeder etwas davon und es macht die Sache rund - im wahrsten Sinne des Wortes Thumbsup  .

LG
[-] 5 Mitglieder sagen Danke an für diesen Beitrag:
  • dedefr, dettel, stephan1892, havox, Balloo
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#48
02.06.2020, 05:16
Mache ich heute nach Feierabend, bin grad auf Arbeit.
Gruß Detlef
Suchen
Zitieren
sensor Offline
Hochstapler
******
Beiträge: 3.454
Themen: 14
Thanks Received: 10.158 in 1.703 posts
Thanks Given: 5.094
Registriert seit: Feb 2013
Bewertung: 18
#49
02.06.2020, 06:44
(01.06.2020, 21:13)dettel schrieb: At Ulf, ist das Schrumpfschlauch?

ja
Gruß Ulf Hi

[Bild: avatar_219660aoq0d.gif]

[-] 1 Mitglied sagt Danke an sensor für diesen Beitrag:
  • dettel
Suchen
Zitieren
dettel Offline
Meinen Senf gibt's nur wo er passt
*****
Beiträge: 1.798
Themen: 17
Thanks Received: 7.373 in 1.037 posts
Thanks Given: 2.927
Registriert seit: May 2013
Bewertung: 6
#50
02.06.2020, 19:43

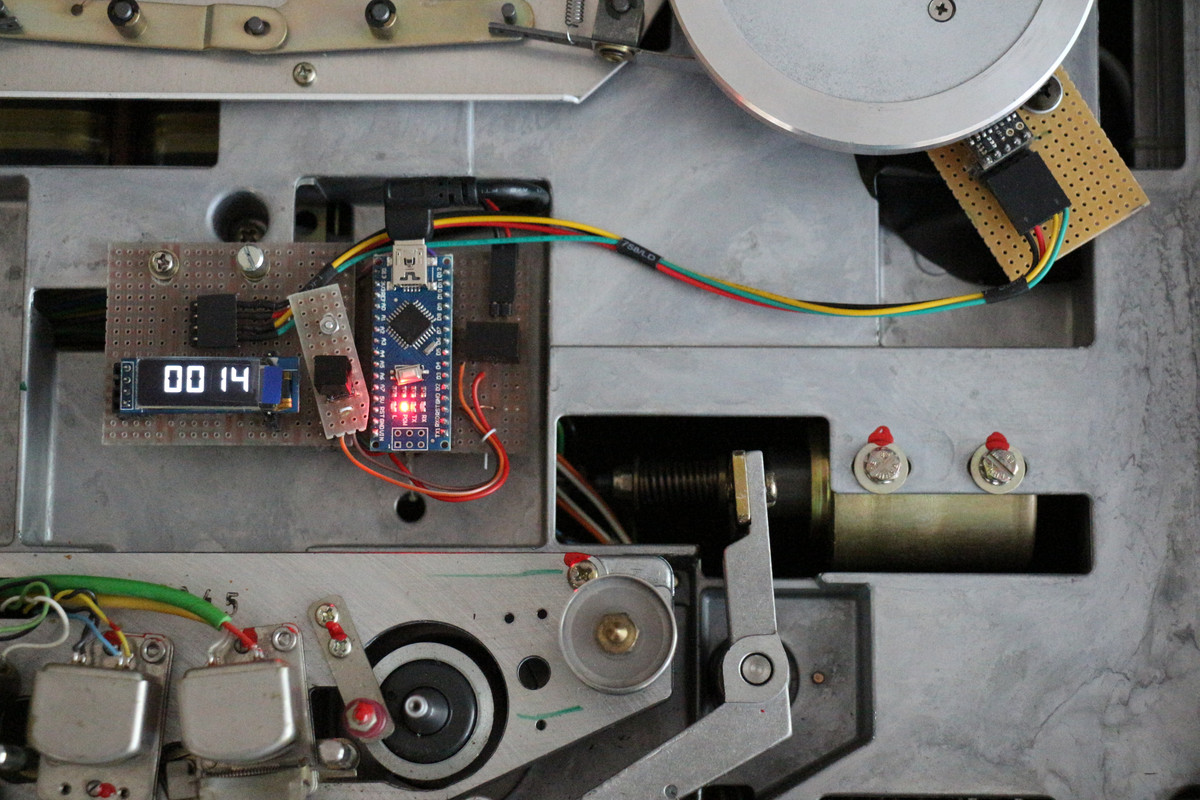

B77 ist verkabelt, Arduino, OLED, Sensor und Versorgungsspannung sind gesteckt.

Demnächts werde ich mal versuchen meine Echtzeit-Idee umzusetzen

[Bild: IMG-7370.jpg]
Gruß Detlef
[-] 8 Mitglieder sagen Danke an dettel für diesen Beitrag:
  • stephan1892, Svennibenni, gasmann, , havox, sensor, , Balloo
Suchen
Zitieren
