Audium 6L6 Verstärker Schaltplan gesucht

[Marcin]

Guten Tag zusammen

ich habe vor kurzem den ganannten Röhrenverstärker erworben und suche dazu den Schaltplan.
Hat ihn hier jemand zufällig?
Im Netz habe ich leider nichts gefunden und bei Audium direkt bekam ich keine Rückmeldung.

Viele Grüße
Marcin

[grautvOHRnix]

Moin.

So, oder sehr ähnlich:




Sollte Dir mal etwas "kaputt" gehen, repariert Dir das jeder
"ältere" RFT, ohne Schaltplan, bis sie ausgestorben sind.

Danach wird das Rad neu erfunden und Juhtuhb-Wiedeohs
"How to fix it" werden den Weg weisen.....


p.s.: Der Hersteller wird Dir nix zur Verfügung stellen, das ist
bestimmt hochgradig "Manufaktur", "High-End" und geheim.

[Marcin]

Hallo Andreas,

vielen Dank für den Schaltplan.
Ich denke das hat sich mehr oder weniger erledig.
h
Habe den Audium Verstärker defekt zu einem guten Kurs gekauft und der Hoffnung ich könnte ihn reparieren.
Verkäufer hat angegeben, dass er nicht mehr angeht.
Habe gestern die Spannungsversorung geprüft und festgestellt, dass so gut wie gar keine Spannungen an den Endstufensockel Pins anlegen.
Am blauen Kabel liegen ca. 20 AC V an bei einer Einspeisung von 100 V. wenn man es an die Schaltung steckt, bricht die Spannung auf 2 V zusammen.
Ich habe am gelben Stecker Kabel auf der einen Seite 40 v auf dem anderen Kabel ca. 8 V.
Auf den anderen Steckern liegt so gut wie nichts an bei abgesteckten zustand.
Fazit: der Ringtransformator hat vermutlich einen Windungschluss.
Bevor ich ihn angeschlossen haben, habe ich einen durch eine kalte Lötstelle losen Hochvolt Elko entdeckt und eine kalte Lötstelle an den Endstufen Röhrensockeln, was vermutlich zum Kurzschluss des Transformator geführt hat.
Die Fa. Opetna scheint es nicht zu geben aber ob so ein Trafo dort noch zu bekommen ist, ist eine andere andere Frage.

Ich frage dort mal an ob sie so eine Trafo dort noch verkaufen.

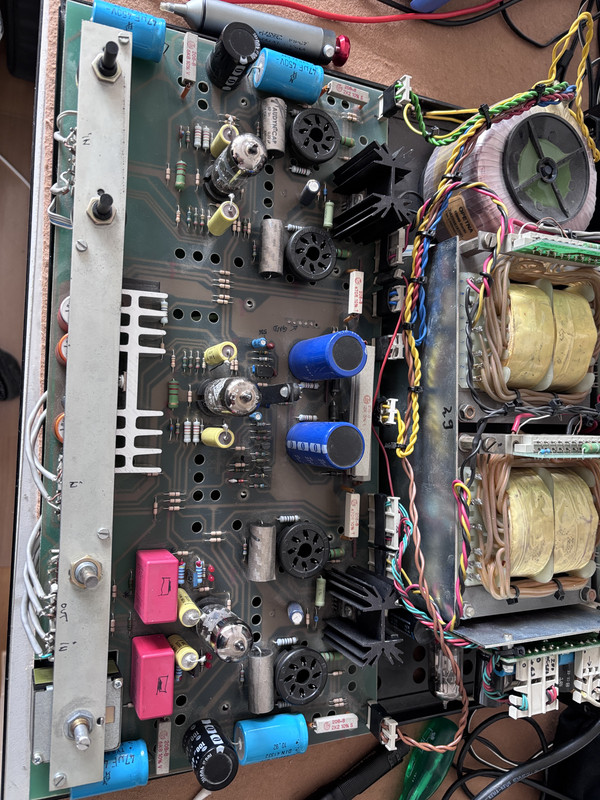

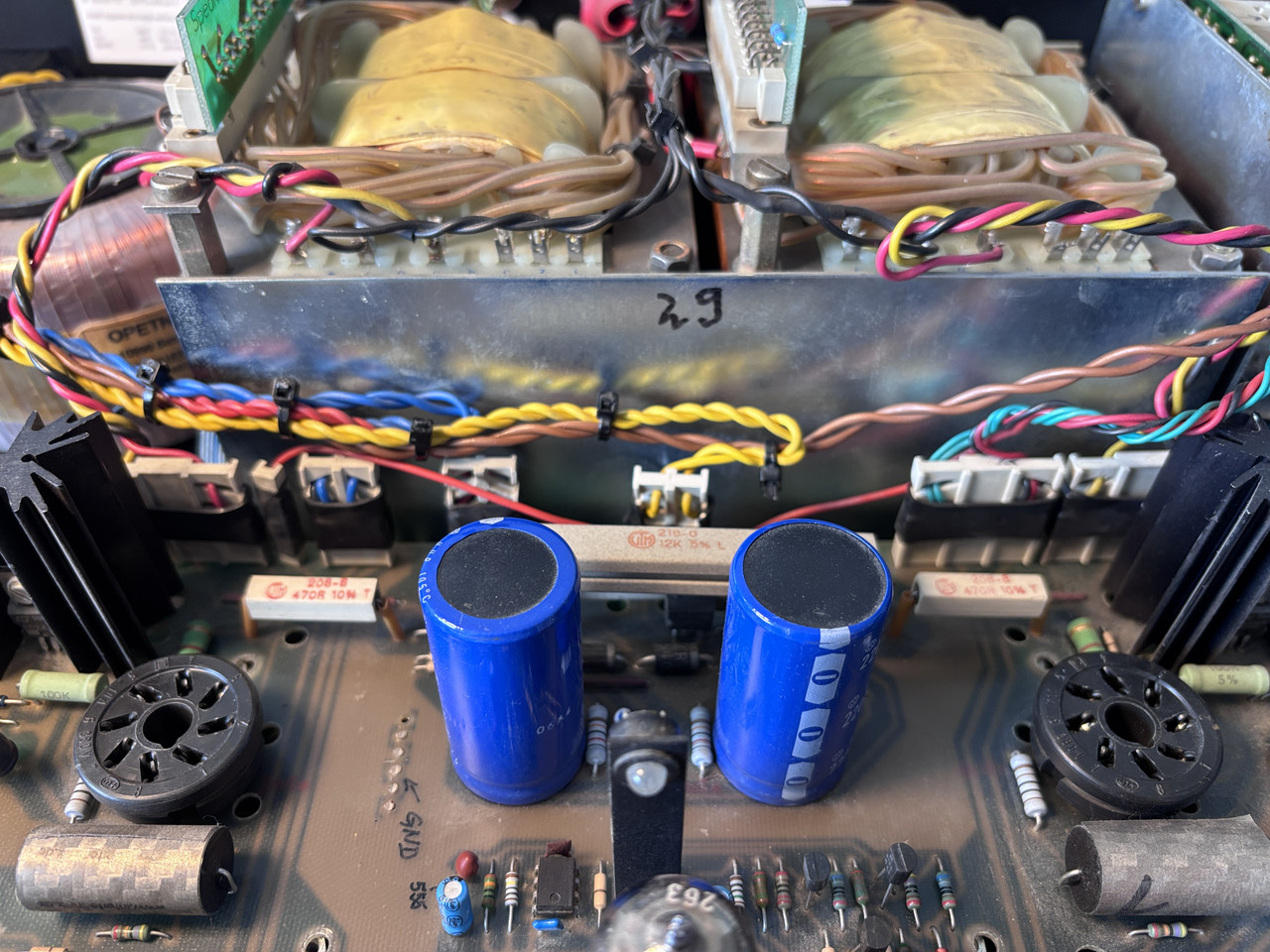

Noch 2 Bilder unten, man sieht dass die Isolierung am Stecker vom gelben Kabel geschmolzen ist.



Viele Grüße Marcin

[gst]

Man kann heutzutage Ringkerntrfos mit gewünschten Spannungen bestellen. Ist nicht ganz billig, aber vielleicht lohnt sich die Investition bei dem gezeigten Gerät?
Wenn dir das Schaltbild von  grautvOHRnix hilft, kannst du ja die Angaben von dort übernehmen?
