Tuner Thread

[rohrgott]

Tempo ist auch nur ein Taschentuch

[nice2hear]

Dingdong, Flutlicht ist da...

etwas "pummeliger" (dicker, kürzer) als die orig. Soffette, aber Fassung hälts fest..

bei dem hellen Sonnenscheinwetter draussen sieht die Skala doch jetzt deutlich klarer aus.

da die LED direkt am Trafo hängt, also mit AC/Wechselspannung betrieben wird, flackert es wenn man direkt in die LED guckt.
Da die aber seitlich die Plexiglasskalenscheibe bestrahlt, fällt das so nicht auf.
Heute Abend wenns dunkler wird mal sehen, ob dann ein Flackern erkennbar ist, also ne Diode eingebaut werden muss...
diesmal übrigens im Bild der WDR mit 100kW ERP vom Teuto nebenan, Zeiger mit alle 5 LEDs OOONN.

[nice2hear]

und nein, "wenige" Tage den MN1203 RAM im Antistatic-"Schwamm" lagern reicht nicht zur möglichen Selbstheilung...

Nun kann der/das andere bei Gelegenheit eintreffen..

so, es (MN1203 RAM) ist angekommen in nem anonymisierten Umschlag ohne Absender...

denke dass das blaue Tütchen auch antistatisch wirkt.
Ist erst mal aus dem Forum zum Testen auf Leihbasis. hat in nem Tuner einer anderen japanischen Marke funktioniert sagt XXXX.. dann man rein damit.

jedenfalls aus ner anderen Panasonic Serie/Charge, mit N statt D gestempelt.
Power on, Tuning UP, WDR Station received & stored...

Power OFF, bis 20 gezählt, Power ON...   ... 531kHz AM

also im Kennie KT funktioniert dieser CHip nicht, und/oder der Tuner hat nen anderen Speicherfehler..
Natürlich kanns auch am TRD7420B µP Chip liegen, oder "nem großen Reset von was-weiß-ich"...

mal etwas drüber schlafen. Ggf geht der schon gute KT auch mit "Speichert keine Einstellungen u. Sender" Flagge wieder schwimmen...

[nice2hear]

Dachte jetzt hätte mein Frau oben mal nachgezählt…

[frank_w]

Futter fürs Bastelwochenende?

Wega Tuner defekt fürn Zehner

Ich mag diese Wiederherstellungs- bis Wiederauferstehungsberichte, auch wenn ich nix davon verstehe...

Cheers
Frank

[nice2hear]

Danke Frank. Bin zur Zeit als Auszeit in Andalusien unterwegs.

[frank_w]

Auch schön. Wie ich gern sage - es könnte einen härter treffen.

[grautvOHRnix]

Dachte jetzt hätte mein Frau oben mal nachgezählt…

Neinnein, sie haben wohl endlich dieses "autotune" verboten. Gut so, wurde auch Zeit!

[nice2hear]

Normalerweise suche ich ja meine Schnapper aus der Bucht u. KA immer so aus, dass er noch nicht in diesem Thread zu sehen gewesen ist.

Dieser war aber für mich a) interessant und b) für das Gerät nen Schnapper in Abholreichweite.

darum hingedüst und abgeholt, auch wenn ihn unser "Denon&Pioneer Fan" hier schon ausführlich gezeigt hatte: https://old-fidelity-forum.de/thread-794...#pid950094

Da er auch noch einwandfrei funktioniert (zu blöd auch), heute nur nen kleiner Beitrag:

PIONEER F-550 Tuner aus 1992/93 mit ner Schicken Anzeige und diversen Features:
2 x FM Antenne IN, umschaltbar
Antennen-Abschwächer
8stufige Signalanzeige
2 ZF Bandbreiten
30 Speicherplätze
RDS Spielereien

Ganz ordentlich gefüllt die Box:

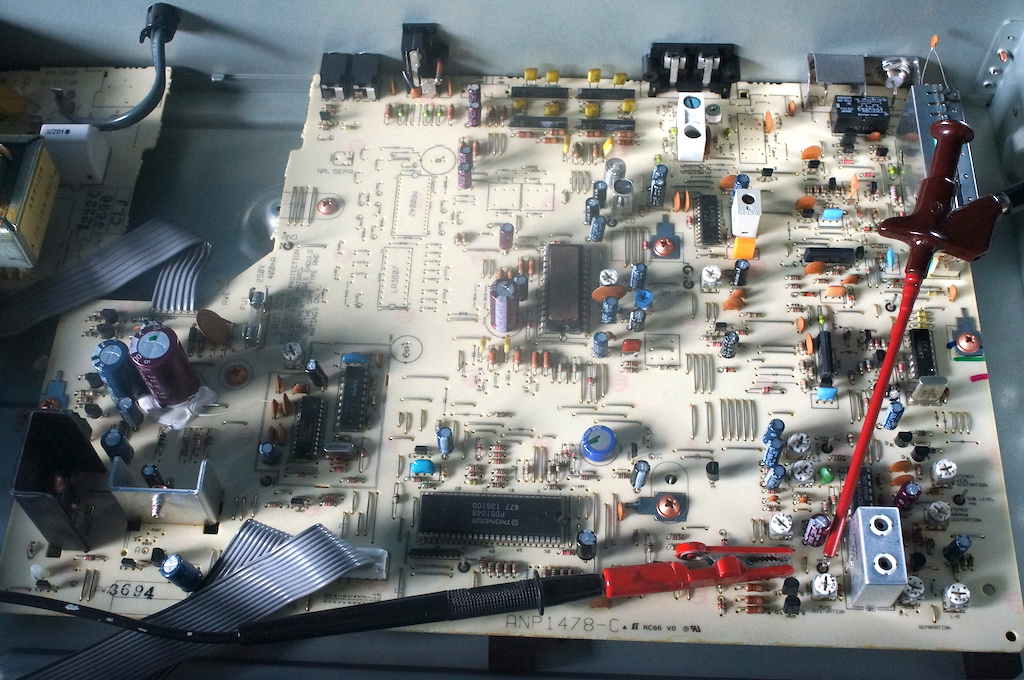

Frontend überschaubar "mittelgroß"......  Chips von Toshiba, Sanyo und Pioneer 'türlich, einer mit Kühlkörper "anonymisiert", IC231, ein PA5007, also auch Pio.

Abstimmpoties alle sauber auf der Platine beschriftet.

obligatorischer Discriminatorabgleich mit T201 Spule B (ja, Ceramic-Inbus u. zugefeilter Zahnstocher war gerade unterwegs)
Fein dann mit dem Poti VR203 davor

Im SM (von der Elektrotanya, hifienginee baut noch die Server um) nur ne kurze Anleitung

und dann steht dabei: the F-550 Adj. are the same as the F-676 with the exceptions of.. die 3 aufgeführten.
Also "ganz Ordentliche" sollte sich erst das F-676 Service Manual besorgen..... das ist wohl das Vorgängermodell ohne RDS.
