Bandmaschinen Reparatur von A wie Akai bis U wie Uher

[hyberman]

Du bist ein Fuchs! Stimmt sogar....aber das meinte ich nicht.

Schau mal auf die Andruckrolle. Fällt da was auf?

---

Linker Kanal minimal leiser als rechter Kanal, laut Anzeige.

Nö.

[gasmann]

So direkt nicht, nein.
Ausser, dass sie ziemlich breit ist.
Und damit meinte ich nicht

Oder möchtest du darauf hinaus, dass sie von der Magnetschichtseite her auf das Band drückt?
Das empfinde ich jetzt allerdings nicht als besonders oder ungewöhnlich. Das macht meine Tascam BR 20 auch so, die Otari MX-5050 auch...

[spocintosh]

Sieht bisschen aus wie 'ne Halbzollrolle...

[hyberman]

Das Band läuft nicht mittig über die Andruckrolle!
Warum ist das so? Weil irgendwann mal jemand eine andere Andruckrolle montiert hat, die einen etwas längeren Lagerschaft hat. Die Rolle ist also nicht die richtige für diese Akai.

Ich konnte zwar keine Nachteile feststellen, Gleichlauf ist konstant und in den Specs, Band läuft nicht raus. Sieht aber komisch aus. Daher kommt die runter und eine neue, passende A-Rolle wieder rauf.

[gasmann]

Ich habe da noch eine Bitte, falls du die Maschine noch offen hast

In einem anderen Thread geht es um den Umbau des Zählwerks von analog zu digital. Ingo hat eine GX 620 mit mechanischem Zählwerk, die 625er ja digital mit Echtzeitoption.
Wie ist da dort realisiert? Wo holt sich das Zählwerk der 625er die Impulse her?
Oder ist das nur eine schnöde Stoppuhr, welche bei Play losläuft, beim Spulen aber keine Echtzeit mehr anzeigt? Also so, wie in diversen Pioneer Decks...?

[hyberman]

Das Zählwerk der Akai GX-625 ist sehr komplex mit Locator Funktion.

Die Impulse werden mit einer Schlitzscheibe und einer Lichtschranke abgegriffen. An einer früheren GX-625 musste ich mal das Leuchtmittel dazu erneuern.







Ein Nachbau empfinde ich als unmöglich.

[gasmann]

Wird die Schlitzscheibe nur vom linken Bandteller angetrieben?
Oder erfolgt rechts auch eine Erfassung, die mit einberechnet wird?
Es müssen ja irgendwie die unterschiedlichen Drehzahlen bei verschiedenen Wickeldurchmessern berücksichtigt werden.

[hyberman]

Ich denke, hier kann man es ganz gut erkennen.

[Smithy]

Schöne Beiträge, gute Fotos. Es gibt ja mittlerweile wenige, die diesen Level für eine Instantsetzung und oder Reparatur aufweisen können.
Von daher meine Hochachtung!

Ich staune nur, weil viele Akais abschwören, als billige Japaner darstellen.
Wenn ich mir dann die Fotos ansehe, wie einfach diese Akais aufgebaut sind, gegen eine Sony oder auch Revox.
Unbenommen, die Revox hat ein super Grundchassis. Für mich das A und O bleibt aber der Bandlauf und die Mechanik.
Wird dort nicht die größte Sorgfald betrieben, wars das mit dem Klang. Von daher hat der Bandlauf für mich die höchste Wertigkeit.

Etwas neidisch bin ich auf den Lidar 192? Tolles einfaches Gerät. Gefällt mir sehr gut.

LG und weiter so.

[sensor]

ist aber im Grunde ein einfaches Bandzählwerk, keine Echtzeit, aber trotzdem eine schöne Maschine

[hyberman]

Schöne Beiträge, gute Fotos. Es gibt ja mittlerweile wenige, die diesen Level für eine Instantsetzung und oder Reparatur aufweisen können.
Von daher meine Hochachtung!

Ich kenne ja deine Arbeiten auch etwas und das was du machst kann sich ja auch echt sehen lassen.

[hyberman]

Diesmal geht es um eine Revox B77, Halbspur, Highspeed mit variable Speed, die mir zur Überholung zugesendet worden ist.






Die grüne Antriebsrolle hat sich hier komplett aufgelöst und in die Maschine ergossen.
Diese Sauerei musste erst mal beseitigt werden.
Dazu habe ich das Laufwerk von der Audio-Einheit getrennt.

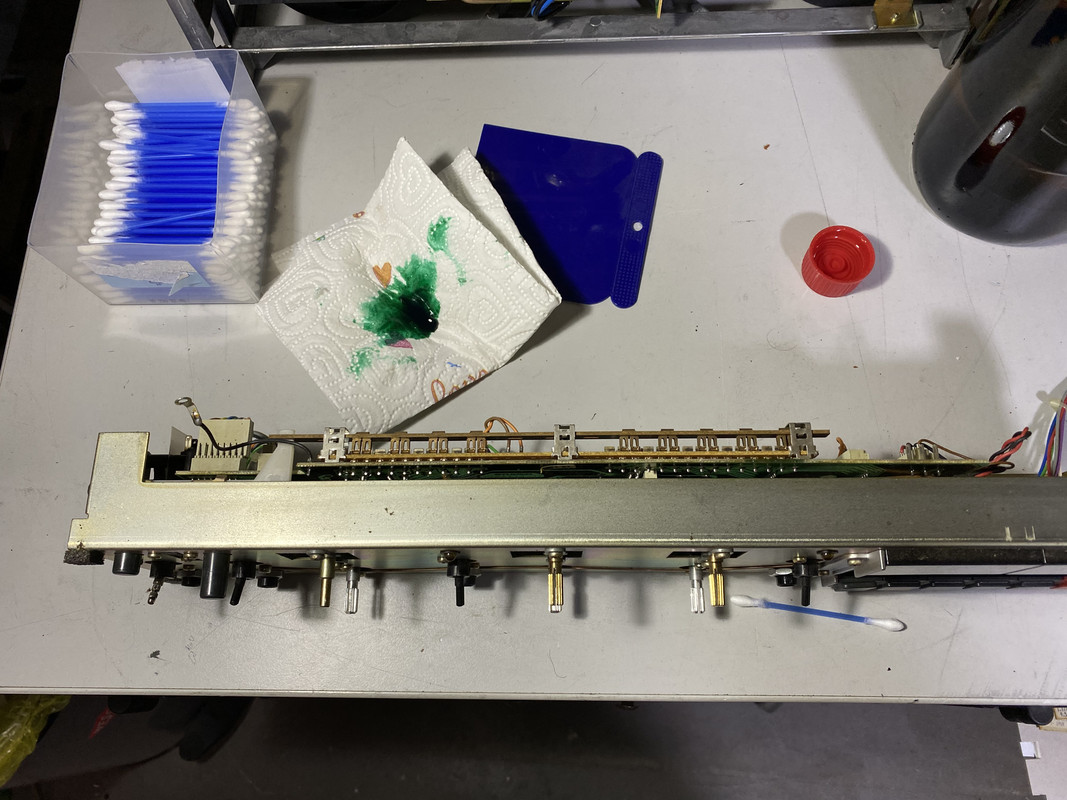

Die grüne Pampe war überall.

[hyberman]

Nachdem die Sauerei beseitigt war, habe ich mich gleich mal über die Köpfe und Bandpfad hergemacht.

Starke Verkrustungen.







Nach intensiver Reinigung schaut es nun wieder so aus.













Das Bandeinlauf-Lager habe ich erneuert und eine neue Andruckrolle mit Bronze-Sinter-Lager ist auch schon montiert.







Neue Counter Belts mussten auch sein.

[hyberman]

Gerade gesehen. An den Löschkopf muss ich nochmal ran.

[havox]

Klugscheißermodus an...

Sieht mir aber eher nach einer Normal Speed aus - bei der dünnen Capstanwelle    oder ist die getuned

Klugscheißermodus aus

Aber dieser grüne Blob ist echt die Hölle. Kann ich ein Lied von singen..

[gasmann]

Ich will auch Klug Scheissen

Sieht man auch am Speed Selector.....
Oder ist die Umgebaut?

Und es ist dann wohl eine MK II, die hat m.W.n. immer variable Speed


So eine grüne Rolle hat meine B übrigens auch....macht keine Probleme.....bis jetzt


Bitte alles nicht so böse sehen, wir ham ja sonst nix zu lachen

[hyberman]

Angeblich wurde die umgebaut, von Viertel-auf Halbspur und auf Highspeed. Highspeed kann ich aber noch nicht bestätigen, so lange die noch zerlegt ist.

Ich hätte jetzt auch auf eine dickere Capstanwelle gesetzt.

[hyberman]

Motor-und Entstörkondensatoren erneuert.

[hyberman]

Mal fix die B77 wieder zusammen gesetzt, um testen zu können. Spult und bremst wieder bestens...auch die Wiedergabe konnte ich testen.

Ist aber doch keine Highspeed, das war dann wohl eine Fehlinformation.

Demnächst geht es weiter mit der Überholung der Audiokarten.

[hyberman]

Audioplatinen sind überholt. Neue Trimmer, neue Kondensatoren.

[hyberman]

Auf Wunsch wurde die B77 auf LPR35 mit 320 nWb/m eingemessen.


Playlevel:













Reclevel Vorband:







Reclevel Hinterband:

[hyberman]

Kleines Video während die B77 aufnimmt und mein Rumpel-Hobby-Keller ist kurz zu sehen. :-)

[hyberman]

Zur Zeit habe ich ein richtiges "Eisenschwein" auf meinem Tisch.

Eine Telefunken M5c.




Laufwerk war ausser Funktion.









Es wurde auch schnell klar warum.

Hier sind RC Glieder 0,1µF + 100Ohm verbaut. Alle schon gerissen und einer hat schon gebrannt.









Diese habe ich alle erneuert.












Danach funktionierte schon mal wieder das Laufwerk, Wiedergabe 19 und 38cm/sec, Spulen, Bremsen....soweit alles gut.





Erste Ausbeute:

[hyberman]

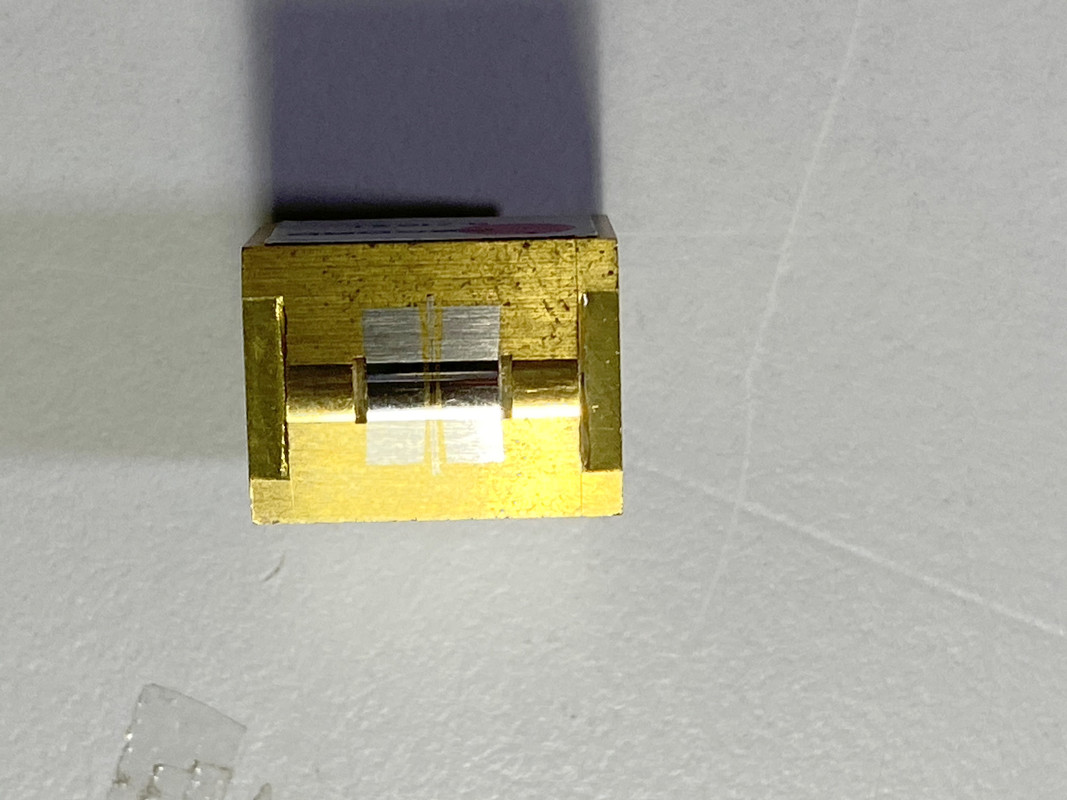

Tonkopfbrücke war leider ohne Bestückung.







Einen passenden Lösch-und Wiedergabekopf verbaut.









Der Aufnahmekopf wehrt sich noch einwenig. Da habe ich momentan nur einen Mechlabor Kopf hier, der mechanisch aber nicht ohne Adapterplatte passt.

[hal-9.000]

Bis auf den Wiedergabekopf sehen die anderen beiden aber ziemlich zerkratzt aus - oder täuscht das?
