Philips "Black Tulip" Vorstufe & Endstufe

[scope]

Vorhin brachte mir  Peter (E-Schrotti) seine "neue" Philips Stereoanlage vorbei, damit ich ihren Gesundgeitszustand prüfen konnte.
Einerseits war der Tuner nicht OK, andererseits hatte auch ich ein Interesse daran, mir  diese  Geräte anzuschauen.  Die Technik ist m.E. nicht von Philips, sondern zugekauft. Möglicherweise stammt sie von Marantz.

Optisch sind die Geräte ziemlich gut erhalten, und auch technisch gab es wenig zu beanstanden. Peter hatte die Relais bereits im Vorfeld gereinigt.

Der Tuner hatte lediglich kalte Lötstellen im Bereich des Decoders sodass er ab und zu nur mono spielen wollte. Durch gezieltes Klopfen waren die Stellen schnell gefunden.

Der Tuner soll hier aber nur der Vollständigkeit halber erwähnt werden.....




Die Vorstufe  280

Die Vorstufe ist ordentlich aufgebaut. Nicht unbedingt auf ML oder Spectral Niveau , aber m.E. durchaus überdurchschnittlich.  Die Bemalung der Deckel ist Geschmacksache, aber nur ein Nebenschauplatz.



Die Potentiometer sind von sehr guter Qualität, und die Bestückung der Platinen wirkt soweit aufgeräumt . Leider nur Hartpapier und kein Epoxy.



Auf den ersten Blick könnte man am Quellenschalter MC lesen, aber es steht leider MIC geschrieben. Auf der Rückseite kann man ein Mikro anklemmen....(Was soll das?..Das ist wohl dem damaligen Zeitgeist geschuldet.) ....






Der Lautstärkeregler, dessen Qualität auch messbar ist. (siehe weiter unten)



MM Phonoentzerrer in diskreter Bauweise.  Die Verstärkung beträgt 40 dB. Der Eingangswiderstand ist auf 43 Kohm festgelegt, die Eingangskapazität beträgt 82 pF
Rauschabstand gemessen an tape out: (+40dB)  70 dB , 87 dBA



Weitere Messungen der Phonostufe


RIAA Entzerrung L & R. Einmal mit leichten Toleranzen, möglicherweise durch Alterung. Es sind aber lediglich 0,4 dB Differenz, die noch nicht negativ auffallen werden.


Übersteuerungsreserve (maximal mögliche Eingangsspannung 1KHz) :

Auch hier ist der "kränkelnde Kanal" erkennbar. Es bewegt sich aber in Bereichen, die kaum eine Werkstatt überhaupt erfassen würde.
Auf den normalen Betrieb hat das selbst mit lauten Systemen keinen Einfluss. Die Reserve ist auch im grünen plot nach wie vor "gut", die Verzerrungen
gering.



Hochpegelmessungen AUX:


Potentiometer Gleichlauf: Besonders im praxisgerechten Bereich noch guter Gleichlauf,  <0,5 dB Differenz.




Amplitudenfrequenzgang.  Die Abweichung von etwa 0,25 dB ist dem Potentiometer geschuldet. Stellung etwa 12 Uhr . Harmlos....




Netzstörungen am NF Ausgang gemessen. Ref. 1 Volt, 1 KHz.
Minimal größere 50 Hz Einstreuung auf einem Kanal durch intern verlegte Transformatorleitungen.  Hier absolut unproblematisch.




Grün Linearstellung "defeat", Rot Subsonicfilter, gelb Loudness......Die lässt man besser aus....Das geht gar nicht.




CCIF IMD (19&20 KHz) 1V : Nicht messbar

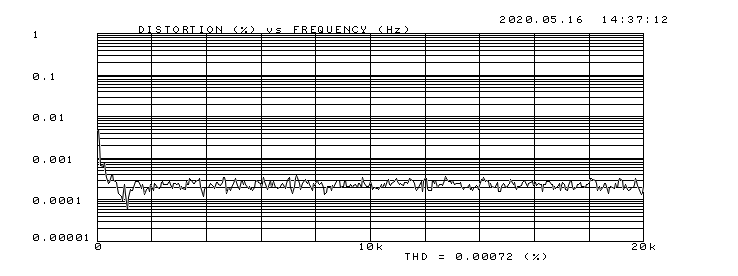

FFT Links, 1 KHz, 500 mV rein, 1V raus: Relativ (!) hohes Rauschen. Die geringen Verzerrungen gehen darin unter.


Rechts:

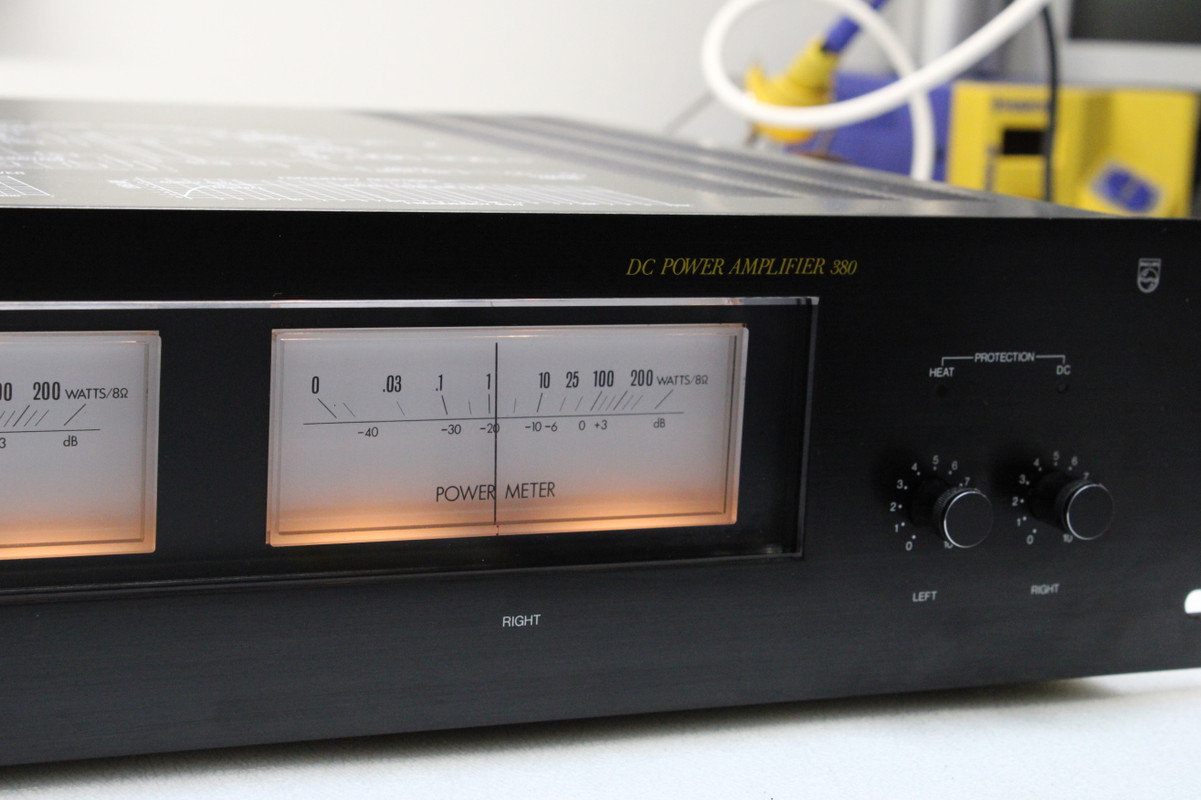

Endstufe , Modell 380 :

Die Relais hatte Peter bereits ausgebaut und gereinigt, Es mussten lediglich die Instrumente eingestellt werden.  Die Einstellungen am Ruhestrom waren bereits nah am Optimum.



Auch hier durchgehend japanische Bauteile...



Sanyo Leistungstransistoren.






Die Terminals....Kein Kommentar. Darauf hat man damals bei den meisten Herstellern keinen Wert gelegt.








Messungen an der Endstufe:

FFT 1W, 8R. Der linke Kanal mit deutlichen Einstreuungen (50Hz) durch interne Verkabelung. THD&N  0,0098 (L) , bzw. 0,0038 %

Störabstände bezogen auf 1W, 8R: rechts -84 dB , -95 dBA , links -79 dB,  -95 dBA



Die Ursache dafür ist die Netzleitung, die zu nah an den Eingangsstufen des linken Kanals  vorbeigeführt wird.  Durch anheben der Leitung konnte ich etwa 10 dB gewinnen, aber mehr geht ohne Schirmung oder komplette Neuverlegung nicht.

Mitverantwortlich sind auch die beiden Leitungen zum Sicherungshalter. Der Hörgenuss wird dadurch zum Glück noch nicht getrübt, aber es ist ein klarer "Designfehler".



Amplitudenfrequenzgang, 1W , 8R L&R über die beiden Abschwächer in 12Uhr Pos. (Also über einen Tiefpass) . Mit aufgedrehten Reglern geht es etwas weiter nach oben. Die Messung ist aber ...."weg".



Ausgangsimpedanz & Dämpfungsfaktor bezogen auf 8R: Etwa 60 Milliohm konstant.


THD&N vs. Power 8R. Auch hier werden die Einstreuungen über die Leitungen bei kleiner Leistung im linken Kanal sichtbar, wobei er auch bei größerer Leistung etwas schlechter ist. (grün, L).   Knapp 140 W x2 und somit deutlich über den angegebenen 100 Watt.

[nice2hear]

Auf den ersten Blick könnte man am Quellenschalter MC lesen, aber es steht leider MIC geschrieben. Auf der Rückseite kann man ein Mikro ankl..

Das schreit ja nach einem Modifizierungsprojekt wenn der Peter oder Nachfolgeuser noch einen normalen Eingang bräuchte. Sogar MC wäre realisierbar.

[airmax78]

wenn FFO auf dem hinteren Typenschild draufsteht, dann steckt Foster Electric aus Japan drin. Bei der sog. 080er Serie waren die zugehörigen Tapedecks N5748 und N5758 sowie die Schallplattenspieler und Lautsprecherboxen noch aus Philips-eigener Fertigung, bei den Vorgängermodellen der sog. 070er Serie kamen zusätzlich der Vorverstärker und der Tuner aus Belgien.

Grüße, maurice

[scope]

FFO ist dort nicht zu lesen. Auf den Aufklebern steht "Philips", aber die Elektronik stammt wohl nicht von Philips. Das ist eine andere Handschrift.

[scope]

Vorhin habe ich mir das Tapedeck N5758  angeschaut. Der Deckel ist völlig anders aufgebaut, die Schrauben Philips (Torx), und die Eloxierung ist nicht absolut gleich. Es ist ein anderes Schwarz.
Das Teil kommt definitiv aus einer anderen "Fabrik"



Im Inneren sieht es dann so aus, wie man es von Philips erwartet.

Tropical Fish Caps, blaue Philips axial Elkos , fiese Hartpapier Trimmer......Fast so schlimm wie in einem Revox-Grab



Tonwelle direkt angetrieben...hui !   Den Zählwerkriemen (vorne) musste ich erneuern. Geschwindigkeit musste leicht korrigiert werden.



Auffällig ist die schmale Andruckrolle.....



Gleichlauf mit Teac MTT Testcassette (3KHz) , Messung nach JIS, bewertet....um 0,03%  (rot)
Da gibt es noch keinen Handlungsbedarf. Die Zahnräder sehen noch sehr gut aus, aber lange daran rumzubiegen würde ich jetzt auch nicht gerade empfehlen

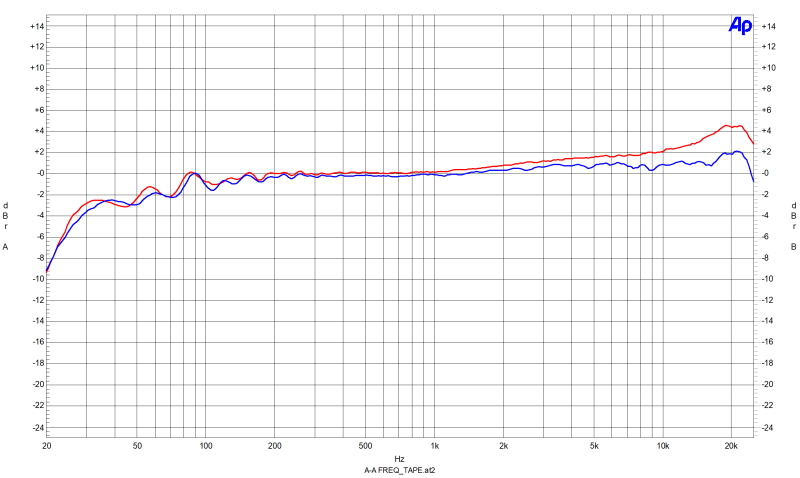

Schnell durchgepfiffen mit Sony UX-S TypII : Etwas über 18KHz -3 dB. Das Band war aber bereits bespielt.






Peter....Viel Spass damit.

[sing sing]

Hat das Tape einen MPX-Kerbfilter?

[0300_infanterie]

Der zweite Kippschalter von Links ... da steht MPX.

[scope]

Da habe ich wohl "geschlampt"  .... Den Hebel habe ich gar nicht gesehen....Gewundert hat mich die "Kerbe" zwar auch, aber das Interesse am Gerät fehlte mir. Und dann noch bei 19 KHz....hätte mir eigentlich auffallen sollen.

Steht ja noch am Platz....So sieht´s ohne Dolby und MPX aus. Wenn man Spass an Cassettenrecordern hat, könnte man das Gerät ruhig mal sorgfältig abgleichen, damit die 2 dB Differenz ab etwa 15K verschwinden.
Sollte  nicht am Band liegen, habe zwei Cassetten probiert.

[tiarez]

Finde ich jetzt unterm Strich gar nicht so schlecht die Geräte - sind das jetzt schon seltene Sammlerstücke oder kann man sich hier vernünftige Qualität zu einem guten Preis zusammenkaufen?

Gruß

Thomas

[scope]

Die werden anscheinend nur sehr selten angeboten.

[E-Schrotti]

Habe jetzt mal alles in das original Rack eingebaut.
Der CD-304 ist natürlich original nicht dabei gewesen. Da gehört ein Philips AF-829 MKII oben drauf. Den habe ich auch, braucht aber noch ein wenig Pflege.

[Mosbach]

Mächtich gewaltich!

[HifiChiller]

Eine wunderschöne Anlage die auch einem Silberfetischisteb wie mir durchaus zu gefallen weiß !

Bitte nicht vergessen noch Fotos mit Dreher nachzureichen.

[MacMax]

Winix, bitte drehen.
Danke.

[winix]

Sehr wohl, der Herr.

[proso]

Und ich steuere noch ein paar passende Testberichte bei:
Verstärker:












Tuner:

[hyberman]

Durchaus eine sehr schicke Anlage, die gefällt!

[Svennibenni]

Die komplette Anlage aber noch mit dem dazugehörigen Timer habe ich seinerzeit in Top Zustand dem Kimi für kleines Geld überlassen

[Poldi]

Gefällt mir alles sehr gut vom E Schrotti

Bleibt gesund

Poldi

[Wetterkundler]

Ist das auf allen Fotos die gleiche Anlage? (Die ich übrigens wunderschön finde!)

Einmal hat der Tuner rechts unten auf der Frontplatte eine weiße Tulpe, einmal nicht.

(Nicht wirklich von elementarer Bedeutung, ist mir nur eben aufgefallen.)

[MacMax]

  vlt. dem Winix beim drehen runtergefallen?

[E-Schrotti]

Ist das auf allen Fotos die gleiche Anlage? (Die ich übrigens wunderschön finde!)

Einmal hat der Tuner rechts unten auf der Frontplatte eine weiße Tulpe, einmal nicht.

(Nicht wirklich von elementarer Bedeutung, ist mir nur eben aufgefallen.)

Das war beim Putzen abgegangen und ich habe es wieder drauf geklebt.

[Stu]

Tolles Setup, Peter.
Sind das Kenwood-Pärchen + der Sony umgezogen oder verkauft?

Grüße
Lars

[E-Schrotti]

Tolles Setup, Peter.
Sind das Kenwood-Pärchen + der Sony umgezogen oder verkauft?

Grüße
Lars

Hallo Lars,

verkauft.

[Wetterkundler]

Und so wurde die Anlage damals beworben:
