N'abend werte Gemeinschaft !
Ich habe ein Philips Kassettenspieler, der zum Einbau in ein Auto gemacht wurde, gekauft.
Ist schmaler als ein Autoradio und passt damit als einziges mir bekanntes Gerät in den freien Platz in meinem Auto
Der gute Andre hat mir da schon mal die Riemen gewechselt aber sagt, aus dem Ausgang kommt nur ein Brumm.
Und ohne Service Manual kann er da nichts prüfen.
Es geht um das hier
https://www.ebay.de/itm/Phillips-Cassett...true&rt=nc
Ich suche also jemanden, der anhand dessen, was man an "Schaltung" vorfindet, sagen kann, wo man das Signal abgreifen müsste.
Oder am Besten gleich eine Klinkenbuchse anstelle der zwei Din Buchsen einlötet.
So ein Ding von ca 1980 hat ja hoffentlich nicht viel Schaltung, nehme ich in meiner Unwissenheit an.
Hat ja nur drei Knöppe und sonst nichts - Da ist weder ein Radio noch ein Verstärker drin. Nur das Tape mit Stromanschluss 12V und Ausgang und Eingang. Es gibt aber keine Infos im Netz dazu und ich habe Andre auch nur die normale Bedienungsanleitung, die auch keine Schaltungen enthält, zuschicken können.
Wer möchte helfen ?
Wer kann helfen ?
Auch wenn ich das meiste verschenke, findet sich neben Barem sicher auch noch ein Hifi Teil, das ich als Entschädigung anbieten könnte.
Würde mich freuen
Beiträge: 17.451
Themen: 91
Thanks Received: 24.921 in 9.158 posts
Thanks Given: 55.714
Registriert seit: Mar 2014
Bewertung:
80
08.07.2020, 18:26
(Dieser Beitrag wurde zuletzt bearbeitet: 08.07.2020, 18:35 von winix.)
Schau' doch mal bei Tanya.
3 Mitglieder sagen Danke an winix für diesen Beitrag:3 Mitglieder sagen Danke an winix für diesen Beitrag
• Svennibenni, HiFi1991, nice2hear
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
08.07.2020, 19:06
(Dieser Beitrag wurde zuletzt bearbeitet: 08.07.2020, 19:08 von hyberman.)
Okay....bei Tanja hatte ich nicht gesucht.
Auch hatte ich nicht beide Anschlüsse (B+ und R+) mit 12V bzw. 14V versorgt. Dann kann ich ja noch mal testen.
Ausserdem habe ich am Ausgang kein Rauschen sondern ein Brumm.
Gruß André
1 Mitglied sagt Danke an hyberman für diesen Beitrag:1 Mitglied sagt Danke an hyberman für diesen Beitrag
• Svennibenni
Beiträge: 9.622
Themen: 84
Thanks Received: 11.033 in 4.431 posts
Thanks Given: 6.062
Registriert seit: Jun 2011
Bewertung:
86
Unwissenheitsannehmer schrieb:Hat ja nur drei Knöppe und sonst nichts
Signalabgreifer vor!
hat ne Bedienungsberechtigung für nen Radio R154/2M (yout... /watch?v=VLlTcwyd250)
Beiträge: 10.088
Themen: 52
Thanks Received: 4.908 in 2.885 posts
Thanks Given: 24.237
Registriert seit: Jul 2015
Warum kein Din-to-Klinke Adapterkabel?
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung:
108
Wow war kurz im Land der Träume und schon so viel Hilfe
Merci
Adapterkabel nimmt mehr Platz wo eh wenig ist
Zur Not ja
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Also nur mal so....normale DIN Stecker, die ich so habe, passen nicht am Philips. Nun fragt mich nicht, was das für eine DIN Buchse am Philips Spieler ist.
Gruß André
Beiträge: 17.451
Themen: 91
Thanks Received: 24.921 in 9.158 posts
Thanks Given: 55.714
Registriert seit: Mar 2014
Bewertung:
80
08.07.2020, 20:15
(Dieser Beitrag wurde zuletzt bearbeitet: 08.07.2020, 20:15 von winix.)
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
08.07.2020, 20:21
(Dieser Beitrag wurde zuletzt bearbeitet: 08.07.2020, 20:23 von hyberman.)
Quark...hier stand.
Gruß André
Beiträge: 5.561
Themen: 175
Thanks Received: 15.966 in 2.816 posts
Thanks Given: 3.523
Registriert seit: Aug 2011
Bewertung:
56
Oder bei Reichelt für 0,25€ der Stecker, wenn zb eh noch nen isoband oder Lüsterklemmen gebraucht werden sollten.
Gruß,
Marcus
1 Mitglied sagt Danke an blueberryz für diesen Beitrag:1 Mitglied sagt Danke an blueberryz für diesen Beitrag
• winix
Das Manual gibt es bei Tanya, nennt sich 22AC010-00
1 Mitglied sagt Danke an für diesen Beitrag:1 Mitglied sagt Danke an für diesen Beitrag
• Svennibenni
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung:
108
Ist es damit möglich zu sagen, wo man ein gutes Signal abgreifen kann ?
Beiträge: 22.565
Themen: 265
Thanks Received: 26.056 in 9.067 posts
Thanks Given: 29.407
Registriert seit: Nov 2010
Bewertung:
86
09.07.2020, 07:26
(Dieser Beitrag wurde zuletzt bearbeitet: 09.07.2020, 07:42 von nice2hear.)

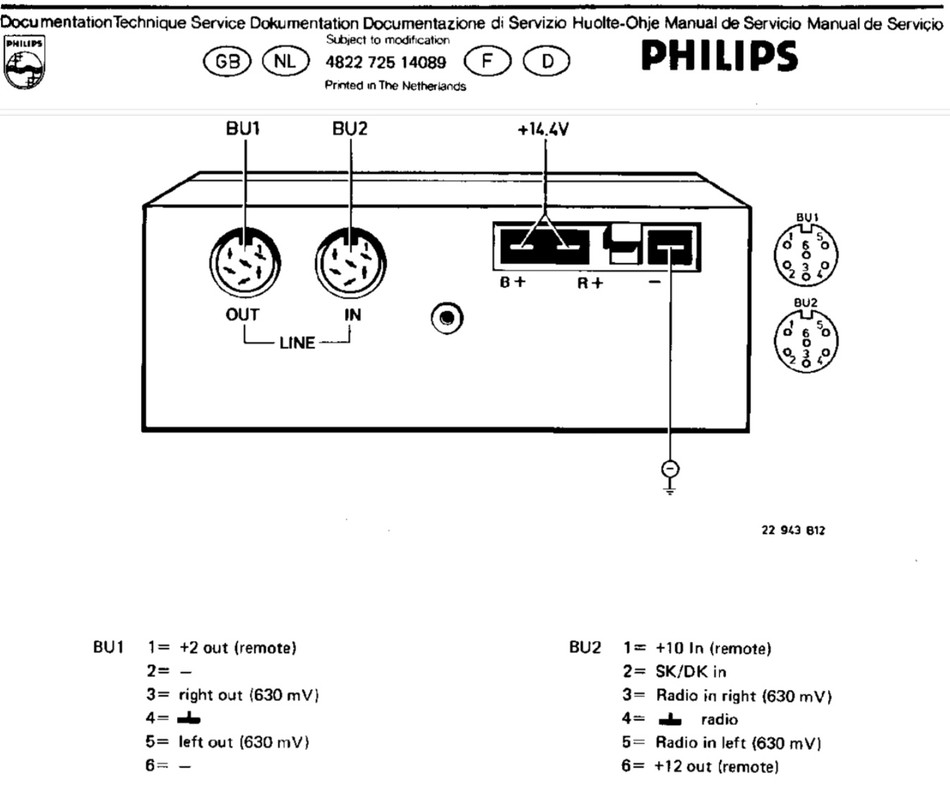

aber laut #2 Bild doch an Buchse 1, Pin 3 u. 5 (Pin 4 Masse)
Hat Andre das den schon unter den normalen Bedingungen gecheckt? (also 2 x +DC Versorgung)
Weiter dort nur Brumm?
wg. Stecker könnte ich bei Bedarf "Schublade mit alten DIn Steckern" checken, wobei der mittlere Pin 6 ja bei Buchse 1 unbenutzt ist und entfallen könnte.
jeder Gang macht schlank, vom Keller zurück
wenn wenig Platz ist und Kabel direkt verlötet werden sollen, gehen die linken (beim ganz linken muss masse (Pin 4) dann woanders besorft werden.
Vermutlich habe ich da auch noch "ein Gehäuse" drumrum liegen, und wenns von einem nicht benutzten "normalen DIN Stecker" ist.
Rechts die komplett "High End" Version mit Metallhaus....
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover
2 Mitglieder sagen Danke an nice2hear für diesen Beitrag:2 Mitglieder sagen Danke an nice2hear für diesen Beitrag
• winix, Svennibenni
Beiträge: 9.622
Themen: 84
Thanks Received: 11.033 in 4.431 posts
Thanks Given: 6.062
Registriert seit: Jun 2011
Bewertung:
86
Peter, wenn man Sven richtig versteht, will er nicht das Ausgangssignal sondern ein gutes und das abgegegriffen.
hat ne Bedienungsberechtigung für nen Radio R154/2M (yout... /watch?v=VLlTcwyd250)
Die Anschlüsse hinten sind für B+ = Zündung und R+ = Dauerplus.
Beste Grüße
Armin
Beiträge: 22.565
Themen: 265
Thanks Received: 26.056 in 9.067 posts
Thanks Given: 29.407
Registriert seit: Nov 2010
Bewertung:
86
09.07.2020, 09:35
(Dieser Beitrag wurde zuletzt bearbeitet: 09.07.2020, 09:36 von nice2hear.)
Holger, "ganz nah am Original" = gut.. sollte dann direkt am Tonkopf abgegriffen werden, da is noch nichts mit BE-Verfälschungen was die Linearität beeinflusst.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover
Beiträge: 9.622
Themen: 84
Thanks Received: 11.033 in 4.431 posts
Thanks Given: 6.062
Registriert seit: Jun 2011
Bewertung:
86
Nach dem dicken Film und dem Entrauscher an A/B wärs schon schön, nur obs genug pegelt?
hat ne Bedienungsberechtigung für nen Radio R154/2M (yout... /watch?v=VLlTcwyd250)
(09.07.2020, 07:18)Svennibenni schrieb: Ist es damit möglich zu sagen, wo man ein gutes Signal abgreifen kann ?
Halte das mit den 6-poligen Steckern schon für eine gute Idee.
Wenn du aber im Gerät selbst Hand anlegen willst, geht das auch recht einfach, wie mir scheint, denn da gibt es zwei kurze Kabelbrücken für.
1 Mitglied sagt Danke an für diesen Beitrag:1 Mitglied sagt Danke an für diesen Beitrag
• Svennibenni
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung:
108
sogar mit Skizze
ich wünschte ich könnte solche Pläne auch mit Leichtigkeit lesen, danke
Wieso von Dir Holger jetzt hier nur Quark abgesondert wird, versteh ich nicht. Du bist doch sonst ein pfiffiges Kerlchen.
Schade.
Andre muss ja auch arbeiten, daher wird er sich sicher erst am Abend wieder melden können.
Sonnige Grüße an alle.
Beiträge: 9.622
Themen: 84
Thanks Received: 11.033 in 4.431 posts
Thanks Given: 6.062
Registriert seit: Jun 2011
Bewertung:
86
Tja Sven, Du verstehst noch nicht mal den Quark Deiner Fragestellungen.
Wenn aus dem Ausgang nur Brumm kommt, ist das Gerät nicht iO und sollte elektrisch geprüft/repariert werden.
Wenn das Gerät funktioniert, kommt natürlich aus der Ausgangsbuchse das Stereosignal des Bandes und vor den Endverstärkern auch an den genannten Punkten A/B an. Dann brauchts nur Klarheit, welcher Pegel nötig ist und Peter hat die Pins der Buchse genannt. Ersetze die Buchse einfach durch eine an das verbaute Radio passende und gut. Den da auch herausgeführten Fernsteueranschluß wirst vermutlich nicht unbedingt brauchen.
hat ne Bedienungsberechtigung für nen Radio R154/2M (yout... /watch?v=VLlTcwyd250)
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung:
108
09.07.2020, 12:46
(Dieser Beitrag wurde zuletzt bearbeitet: 09.07.2020, 12:47 von Svennibenni.)
Natürlich verstehe ich den nicht - wenn man von der Technik keine Ahnung hat, kann es dazu führen, dass auch Fragen falsch oder irreführend formuliert werden. Sorry
Ich kann ja gar nichts schauen oder nachvollziehen denn das Gerät ist ja noch beim Andre. Ich weiß aber, dass er genügend Sachverstand hat, um Euren Ausführungen zu folgen.
Ich möchte nur ein mgl rausch- und brummfreies Signal dann per Mini-Klinke an mein Autoradio geben können.
Sorry , wenn ich es Euch durch meinen Unverstand manchmal erschwere, mir zu helfen. Aber deswegen spricht man ja drüber.
Wie so oft werden dadurch alle Probleme aus der Welt geschafft.
Beiträge: 9.622
Themen: 84
Thanks Received: 11.033 in 4.431 posts
Thanks Given: 6.062
Registriert seit: Jun 2011
Bewertung:
86
Da das SM samt Schaltplan nun bekannt ist, sollte das Problem von Andre schnell beseitigt werden können. Hoffen wir mal, daß keiner der ICs einen weg hat. In der Kiste sind nach dem Kopf recht alte Dickfilmverstärker und dann zur Entrauschung Dolby-Schaltkreise verbaut. Dazu kommen noch Transistoren zur Eingangsverstärkung, ein Löschgenerator und ein wenig Zeuch im NT und Bandsorten- und Fernsteuerschalterei ... insgesamt etwas mehr als drei Schalter, aber alles recht übersichtlich. Bis auf die Dickfilm-Baugruppe sollte auch alles an ICs noch beschaffbar sein und da muß man wenn nötig umbauen.
hat ne Bedienungsberechtigung für nen Radio R154/2M (yout... /watch?v=VLlTcwyd250)
1 Mitglied sagt Danke an Gorm für diesen Beitrag:1 Mitglied sagt Danke an Gorm für diesen Beitrag
• Svennibenni
Beiträge: 1.923
Themen: 1
Thanks Received: 1.814 in 1.003 posts
Thanks Given: 2
Registriert seit: Aug 2011
Bewertung:
21
Moin,
das Geraet bleibt, wie es ist und wird repariert. Irgendwo da drin das Signal abgreifen, das wird nichts.
Denn Erfahrungsgemaess braucht so ein Klinkeneingang der Autoradios einen recht hoehen Pegel, sowas wie MP3-Spieler muessen auch bei "Umbau" auf Rockbox (wo das geht) voll aufgerissen werden, damit man das Radio einigermassen vernuenftig aussteuern kann.
Die obengenannten 630mV wird man auf jeden Fall brauchen.
Dazu dann ein Adapterkabel, von 6(5)-Pol DIN-AV (dafuer wurde diese Steckverbindung am meisten verwendet) auf 3,5mm Miniklinke. Das Kabel baut man selbst, einen Stecker, und eins der Miniklinkenverbindungskabel fuer Computerzeugs mit den gruenen(blauen) Steckern. Die naemlich haben nach meiner Erfahrung noch einen vernuenftigen Schirm und selbstanloeten sollte man Miniklinkenstecker nur im Notfall, die Dinger sind eng und primitiv. Also von dem Kabel besser einen Stecker abschneiden und mit dem DIN ersetzen.
73
Peter
3 Mitglieder sagen Danke an hf500 für diesen Beitrag:3 Mitglieder sagen Danke an hf500 für diesen Beitrag
• nice2hear, Svennibenni, Balloo
Beiträge: 9.797
Themen: 383
Thanks Received: 22.627 in 4.058 posts
Thanks Given: 4.323
Registriert seit: Jan 2014
Bewertung:
54
Leute.....der Umbau auf Klinke ist nicht das Problem....notfalls Strippe dran löten und ein Klinkenstecker.
Hier ist was im Signalweg fratze, wenn ich nur einen Brumm messen kann. Nein, ich bin noch nicht dazu gekommen weiter zu machen. Ich bin heute erst von einer Dienstreise zurück gekommen und habe ja auch noch einige Bandmaschinen hier stehen, die eine Überholung bedürfen.
Ich befürchte ja auch, das einer von den ICs gehimmelt sind.
Gruß André
1 Mitglied sagt Danke an hyberman für diesen Beitrag:1 Mitglied sagt Danke an hyberman für diesen Beitrag
• Svennibenni
Beiträge: 13.800
Themen: 388
Thanks Received: 7.475 in 3.278 posts
Thanks Given: 3.443
Registriert seit: Jul 2013
Bewertung:
108
Der Verkäufer sagte und der Zustand optische Zustand mit Originalverpackung etc lässt es auch vermuten, dass das Gerät nie eingebaut war - wahrscheinlich nie lief. Oder ? Kann dann ein IC kaputt gehen ?
Anyway - jetzt sind wir ja schon mal wieder ein Stück des Weges weiter. Ich bin da guter Hoffnung :-)
|
