Sony Tapedeck TC-K661s Überholung & vllt. Modding

[Elektronik_bastler]

Ein "neues" gebrauchtes Tapedeck hat für wenig Money den Besitzer gewechselt...!
Front und Gehäuse einwandfrei...

Der Neuzugang steht oben:


Single Capstan LW TCM-200V21



hat wohl bis zum Tag X immer problemlos funktioniert.
Dann wurde es wohl eine Weile nicht mehr benutzt und nach einem neuerlichen Abspielversuch funzte es nicht mehr. Fach ging nicht auf...es war lediglich ein krächzendes Laufgeräusch zu hören...bei der persönlichen Abholung ein "Plus" für mich

Soweit ich auf die Schnelle feststellte, war der Vierkantriemen vom Assistmotor im Eimer und muss ersetzt werden.
Leider war er nicht nur ausgeleiert, sondern mittlerweile zur bösen Riemenpest mutiert.

Der Capstanriemen auch so!
Ein FBS_8.0
~8.0Inch / 20.3cm
~0.023"/ 0.6mm
~0.118"/ 3mm
Synthetic Rubber muss rein und ein Vierkantbelt und und und...





Für heute Feierabend

PS: In der Elektronik sind CXA1563 Dolby Schaltkreise drin...nicht die unbeliebten CXA1331, dadurch weniger 4066...wird ne einfache Sache.

[Elektronik_bastler]

Heute - nachdem die täglichen wichtigen Dinge erledigt waren - angefangen mit Demontage...
Innen sieht das Gerät recht sauber aus...bis auf Spinnenkacke.
Die Front ist im Gegensatz zum 611/711 leider nur aus Plastik (wieder gespart)

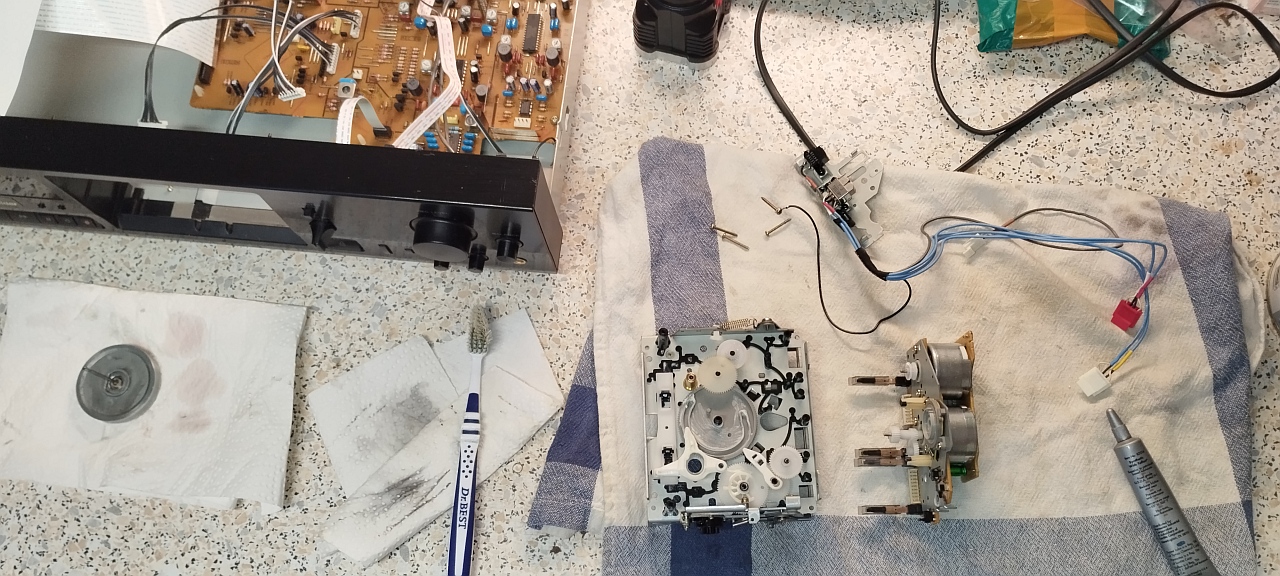

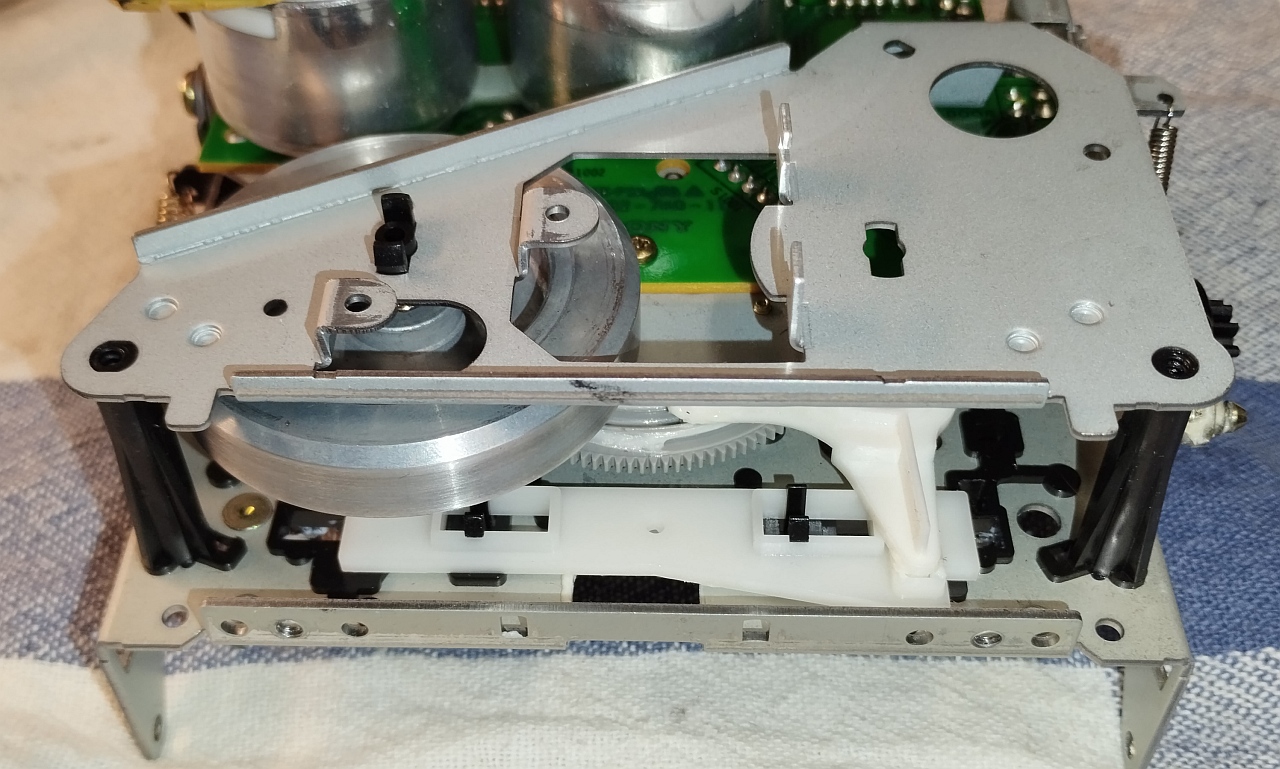

Fangen wir an das LW herauszuholen - > erstaunlich einfach wars, ist mal Servicefreundlich!








schon draußen an der frischen Luft...die gleich mit Verdünnung verpestet wird -> seht selbst








Riemenpampe vom feinsten.



Organisation ist alles

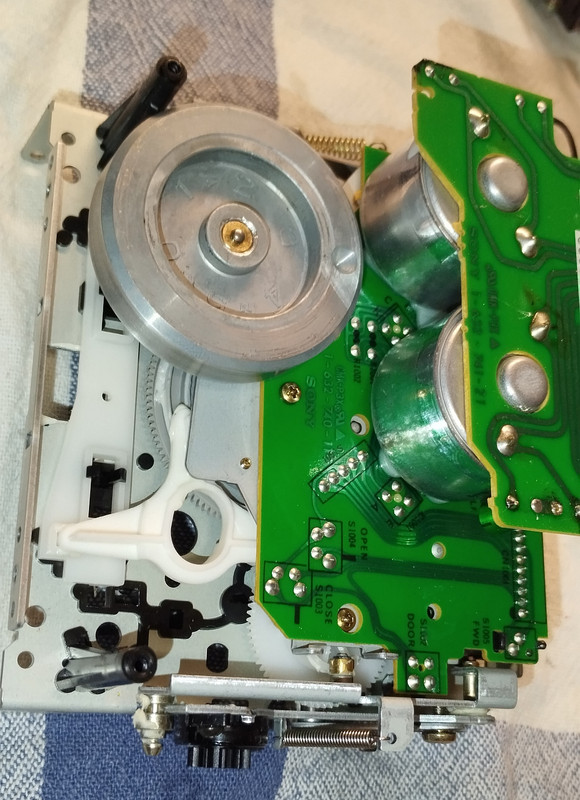

LW sieht sauber aus...es ist noch nicht aller Tage Abend.


ja nicht anfassen!!!







Viele Küchentücher und Verdünnung später ist Motorpulley + Schwungmasse gereinigt



Dabei offenbart sich ein neues Problem  überall Risse - muss das eine unterirdische Qualität bei so einem relativ jungen Gerät gewesen sein !?






Andruckrolle auch tot! War ne 1/4std. in Verdünnung baden




Wenigstens haben Die Köppe keine Gebrauchsspuren.

Oh man habe ich wieder Pech mit SONY

Das Ding hat mal einen Service bekommen...2 rote Kondensatoren im Netzteil und genügend Fett am Kopfschlitten.

[p.seller]

Das einzige Mittel welches ich gegen Riemenpest benutze ist dieses :



Da zerfällt der alte Riemen in Einzelteile.

VG Werner

[Elektronik_bastler]

Nach reinigen und polieren trat leider zutage - wenn man die in Akkuschrauber spannt oder im Capstanlager drehen lässt - das die Risse eine Größenänderung der Schwungmasse nach sich zogen -> die eiert leicht bzw hat einen Höhenschlag. Hier brauche ich definitiv nich weitermachen. Den Motor getestet -> macht Laufgeräusche...also ist alles im Eimer was defekt werden kann!

Motorersatz original habe ich
Thakkerriemen habe ich
Rollen sind unterwegs
Gedanken wegen der Schwungmasse gemacht, eine komplette Capstanwelle habe ich noch aus einem F550 zu liegen -> Bilder

links Sony - rechts Aiwa





Aiwa Schwungmasse von der Riemenpampe befreien,diese Schwungmasse ist top


Messen




1. Capstanlager aufbohren und Aiwa Tonwelle verwenden - hmm, ich will das Lager nicht verpfuschen + die Welle ist zu kurz.
2. Aiwa Messingbuchse erhitzen, längere Capstanwelle rein (2,5mm)...geht leider nicht, weil die Aiwa Welle 2,6mm dick ist
3. Die Sony Welle nebst selbiger Messingbuchse in die Aiwa Schwungmasse pressen  ich muss lediglich die Bohrung exakt vergrößern.

[gst]

Hast du eine Standbohrmaschine, evtl sogar mit Schraubstock?

[Elektronik_bastler]

Hast du eine Standbohrmaschine, evtl sogar mit Schraubstock?

Klaro...Bild kommt

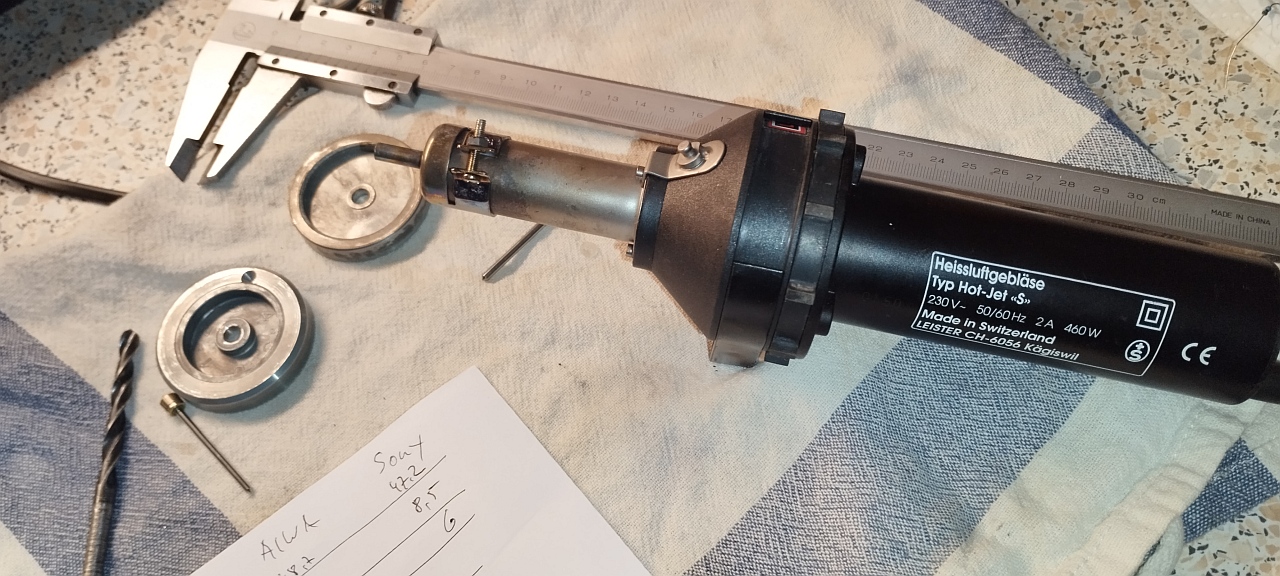

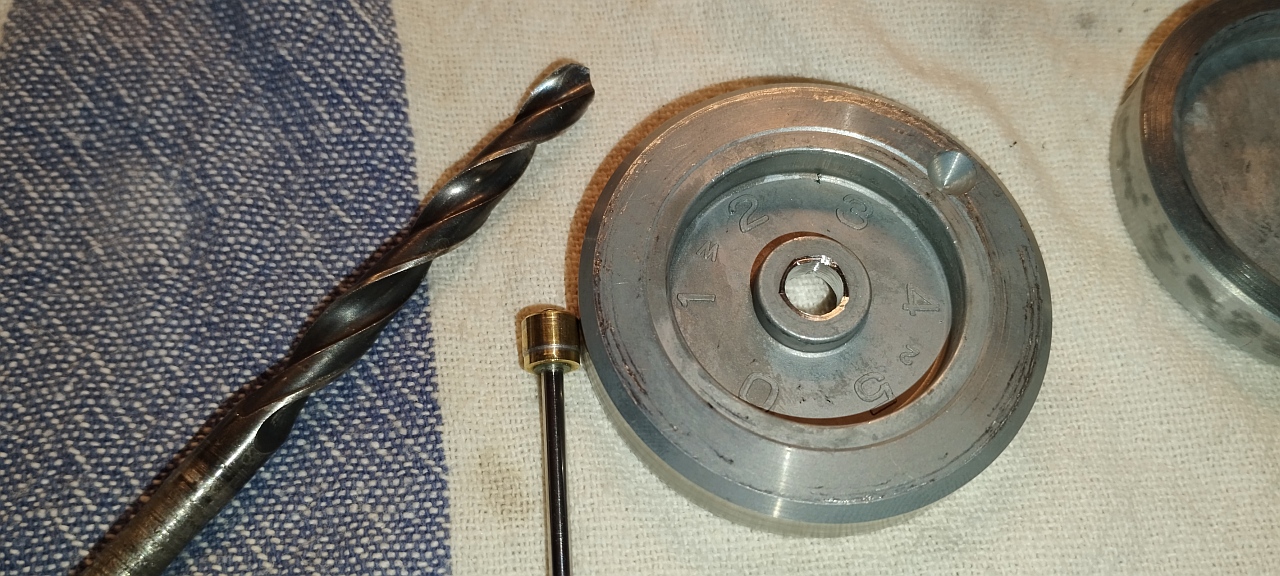

ganz exakt mit 5,9mm Bohrer (habe einen im Fundus gefunden  )...die Schwungmasse mit Heißluft erwärmt, gebohrt. Grund ist, wenn die sich wieder abkühlt ist die Bohrung ganz wenig kleiner...das ja die Welle nicht durchrutscht.

[Elektronik_bastler]

Sooo,

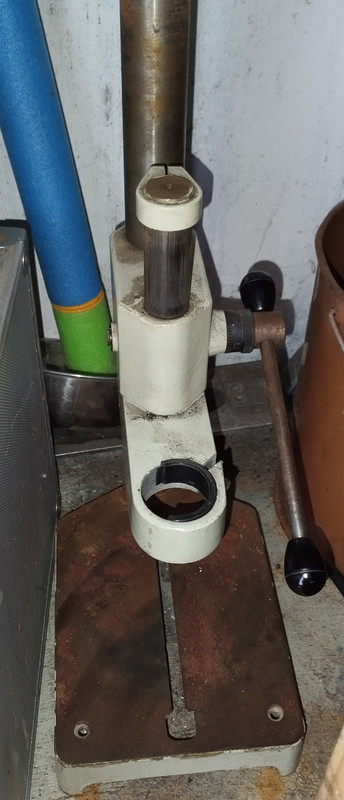

Loch ist drin, angefast, mit einer Oldschool Ständerbohmaschine gebohrt, erhitzt










Test ob es irgendwo schleift...wie der Rundlauf ausschaut. Ich musste lange justieren bis die Schwungmasse gleichmäßig läuft. Im Werk gab es sicher eine mikrometergenaue Schablone.



Capstanfeder ist mittig

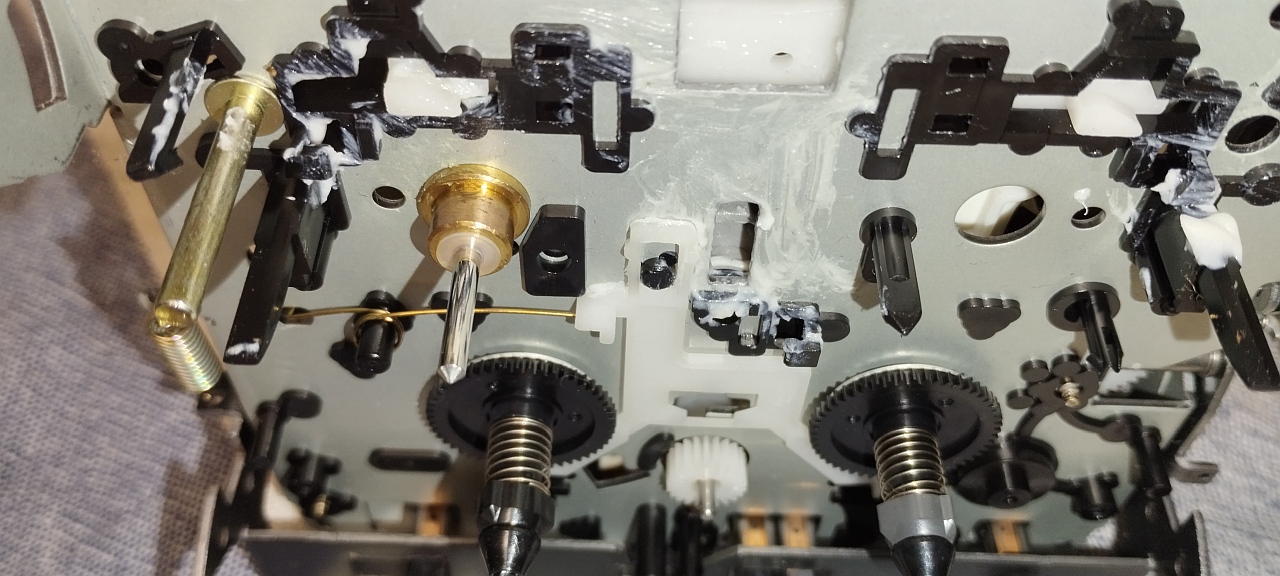

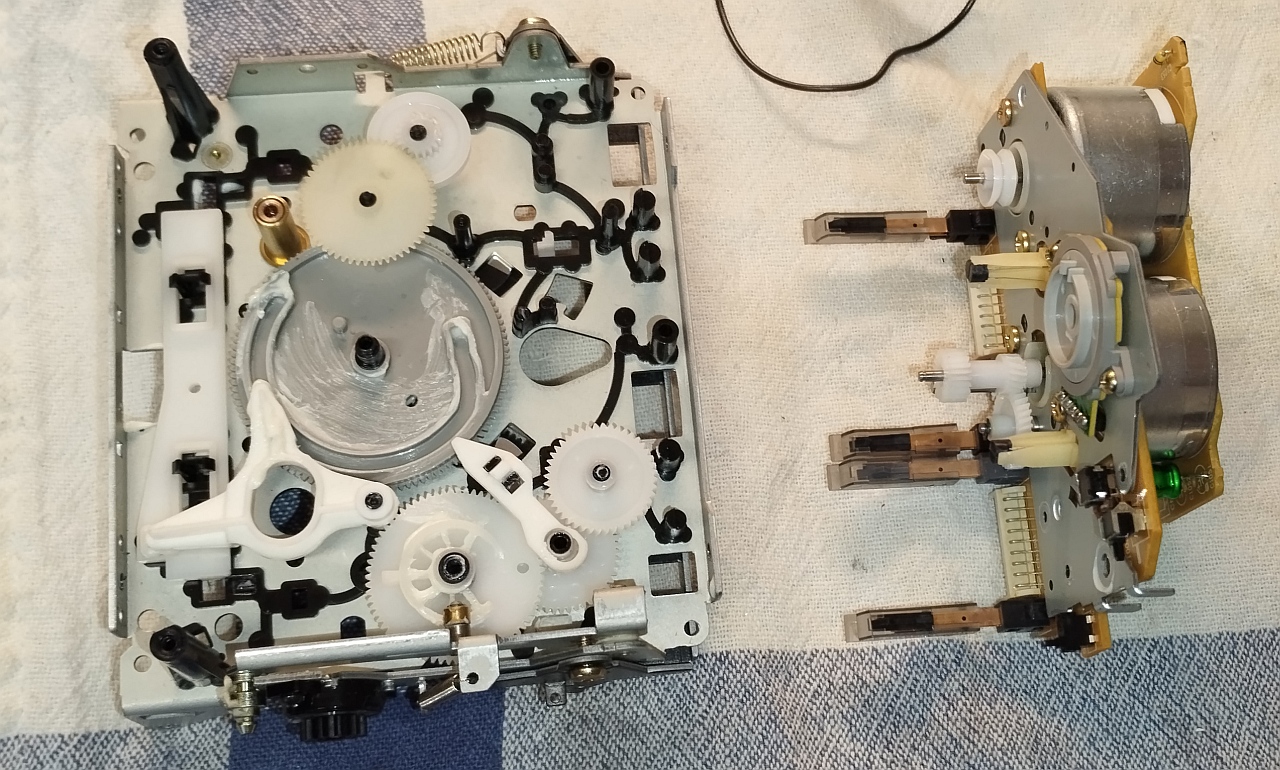

Vorsichtig weiterdemontiert...da war noch was






ja nix verstellen...alles wieder sauber

An die Motoren + Capstanlager ist ATF Öl geführt worden.

[Elektronik_bastler]

Hi...
es ging bissl weiter,



zukünftige Riemenspur







neue ballige Rollen sind geliefert

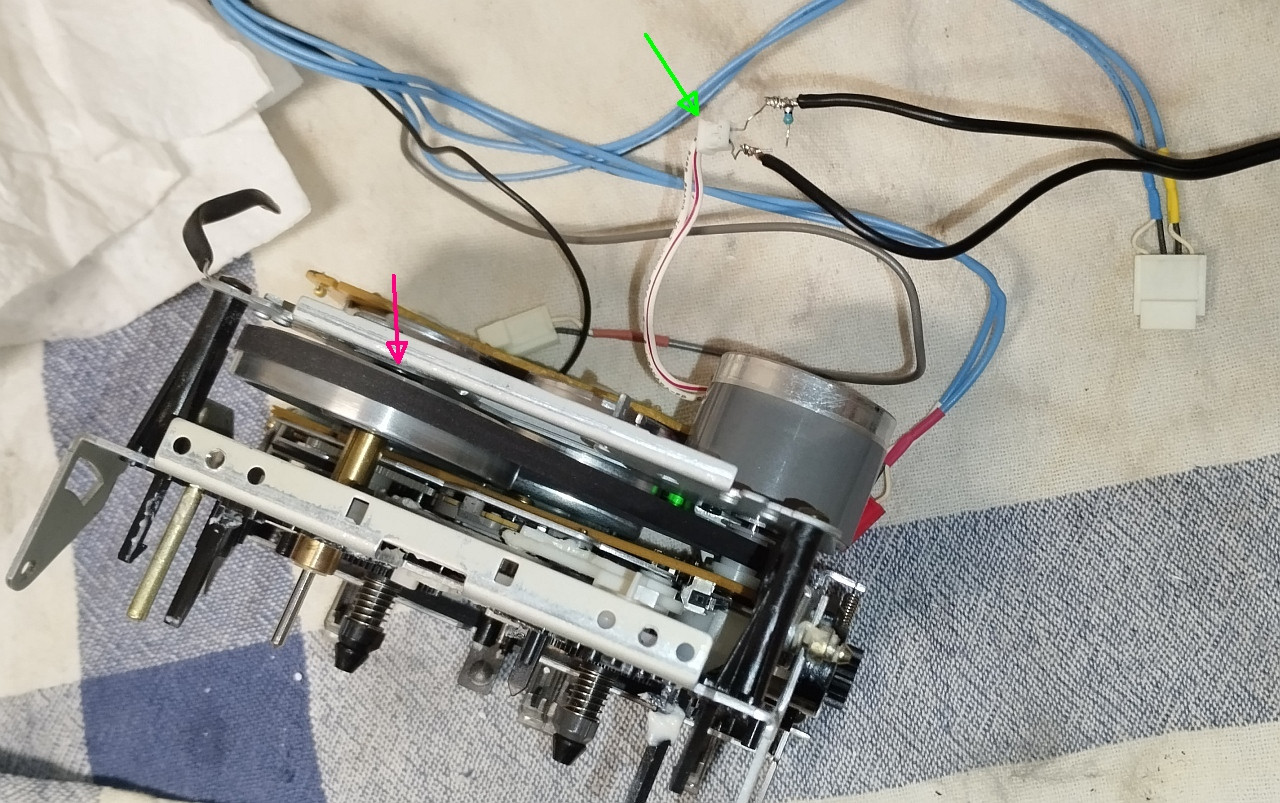

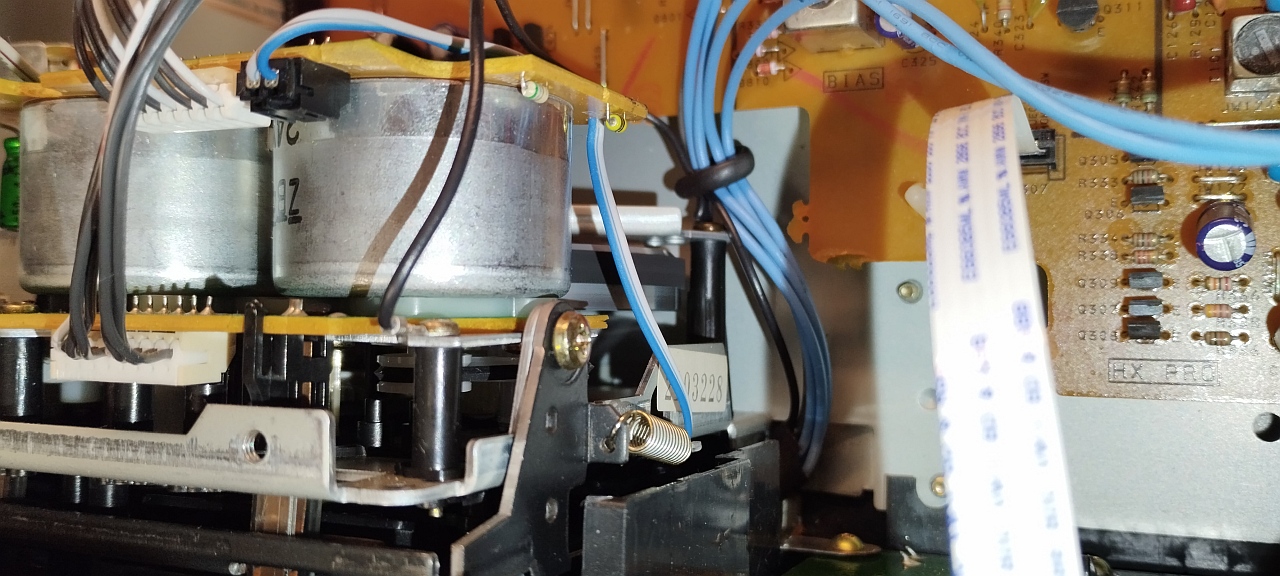

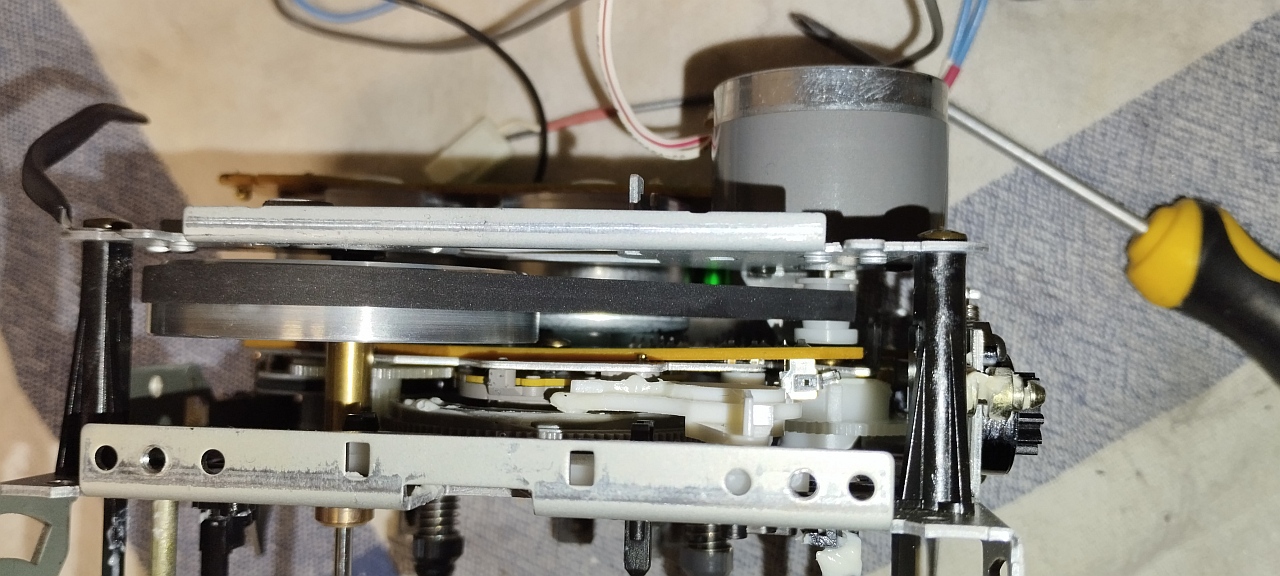

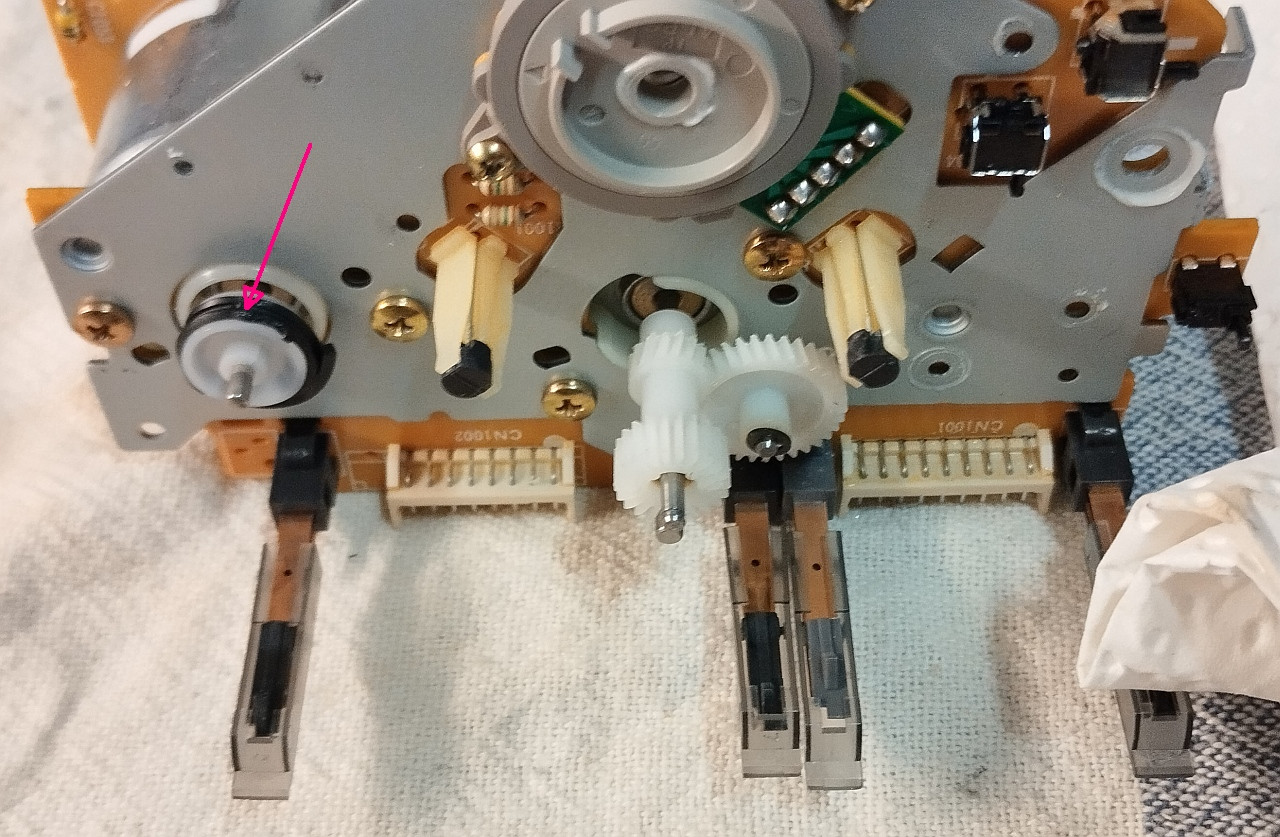

am grünen Pfeil liegen 12V für Test an, am pink Pfeil wurde die Capstan-gegenfeder modifiziert, da die Schwungmasse in der Mitte dicker ist.

[Elektronik_bastler]

Laufwerk ist in der umgekehrten Reihenfolge montiert...vorher bemerkte ich einen schiefen Mikroschalter - gefixt. Das LW blieb an irgendeiner Stelle wohl stehen als der Riemen riss.

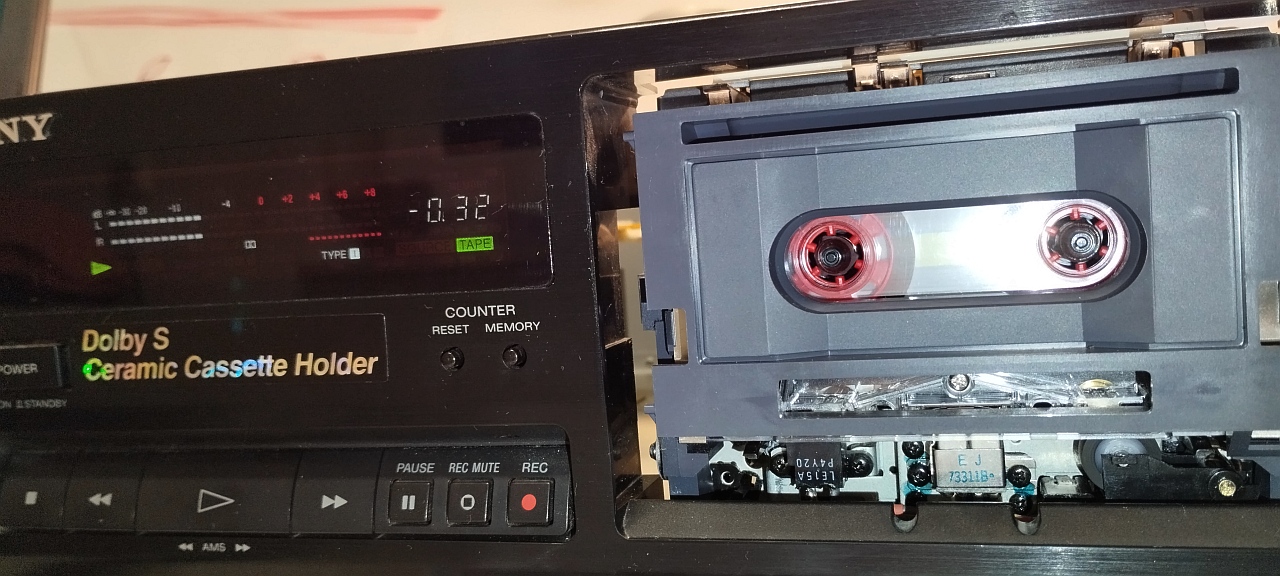

Ich habe versucht höchste Präzesion walten lassen  ...Kabel angeschlossen: auf/zu geht  Tonkopfkabel dran...Opferkassette uuuund -> nach 2x Kopfschlitten anfahren/runterfahren (lag sicher auch an der falschen Stellung beim Riemenriss) fuhr er bis an das Band, es spielte mit Ton!!!! Spulen auch ok - alles mechanische funktioniert

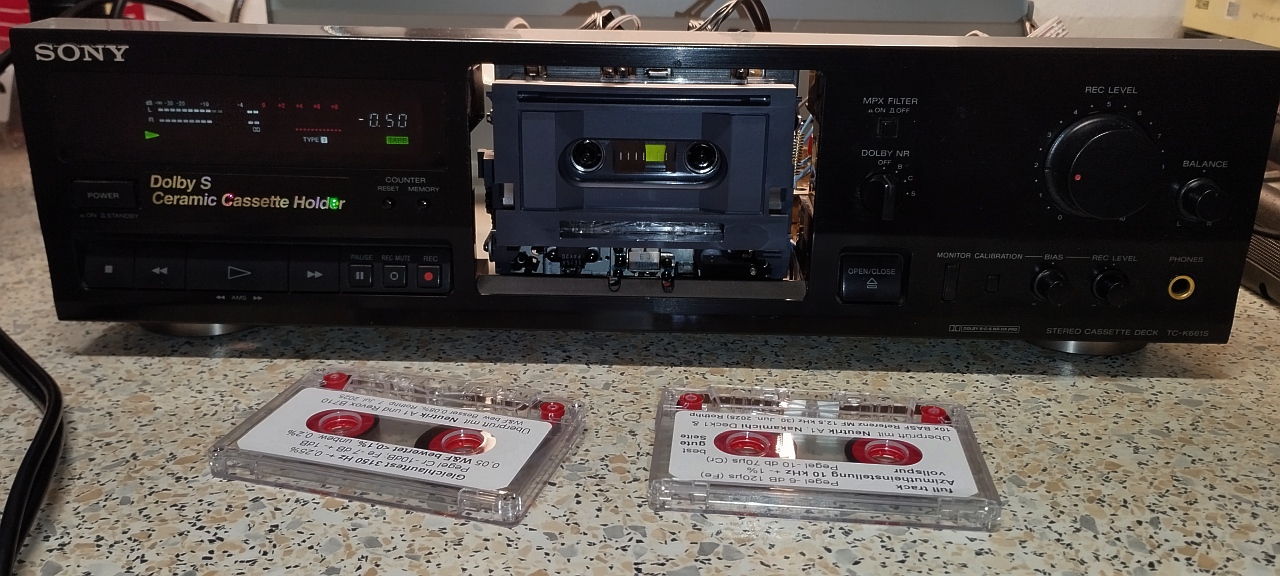

Azimut und Tonhöhenkassette rein - eingestellt, geprüft - läuft.
Als nächstes verschiedene Rollen testen und Drehmomenttrimmer 5kohm statt 2,2k Festwiderstand R823 einlöten.



hätte durchaus abbrechen können

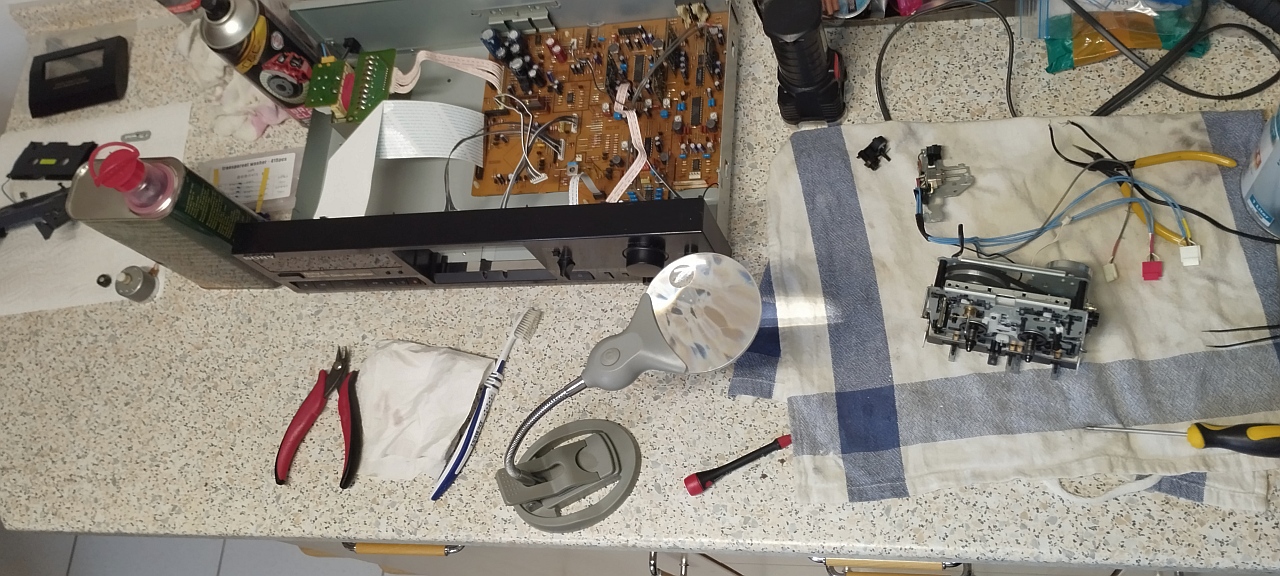

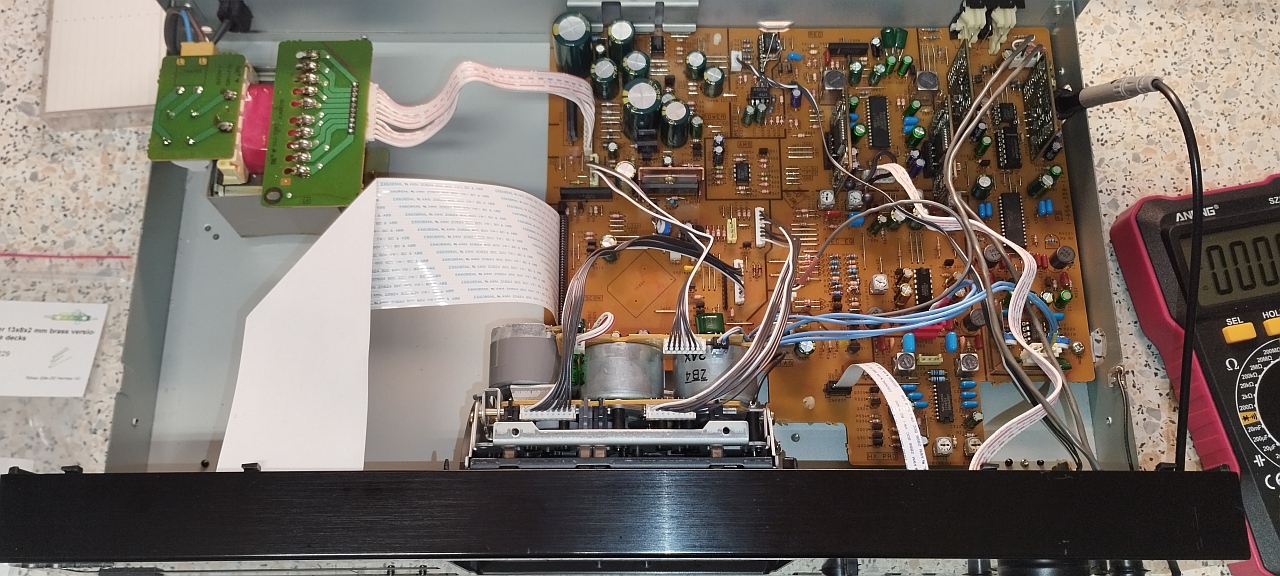

Arbeitsplatz

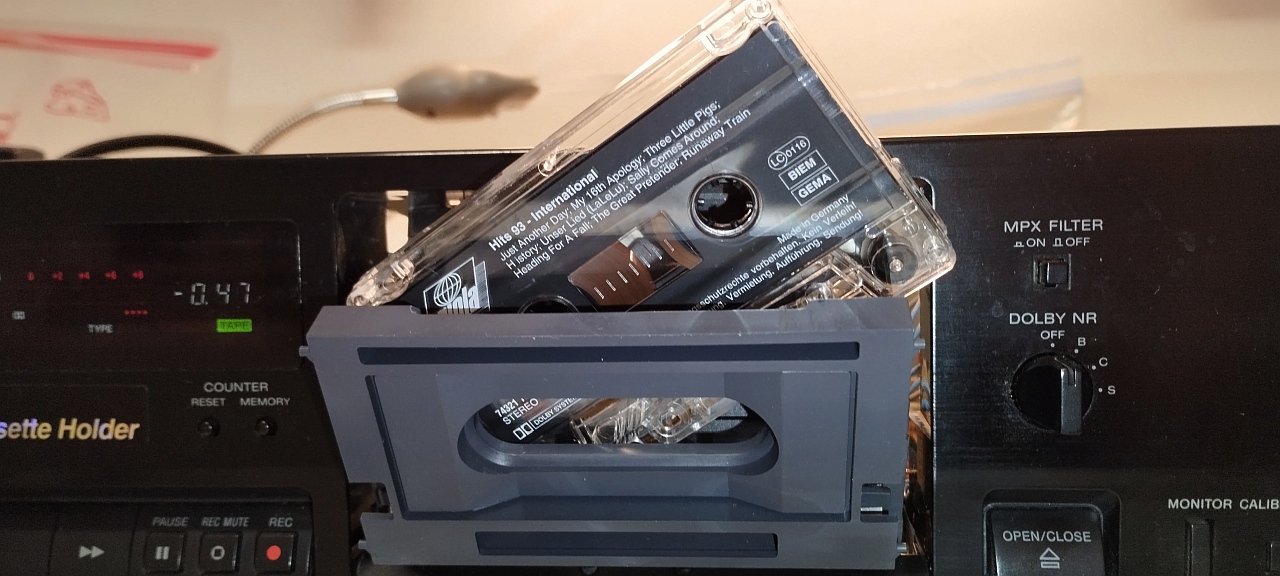

Opfertape







da geht noch was an Pegel



läuft super sauber/ gleichmäßig ohne Geräusche

Edit:

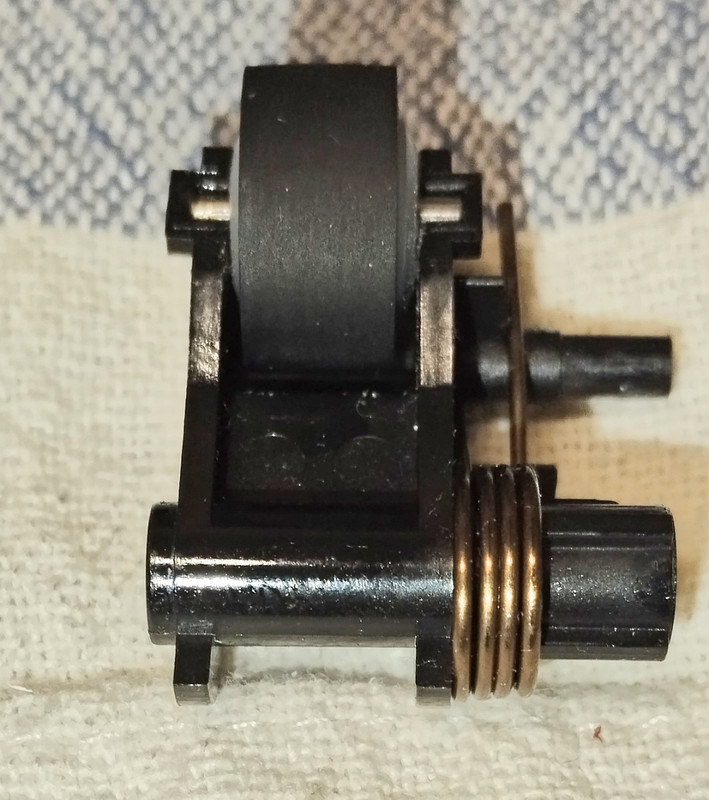

2 Andruckrollen getestet, jede hat einen minimalen Höhenschlag...hoffentlich finde ich eine "runde" ...vllcht eine originale welche ich in Verdünnung -> Silikonöl / Bremsflüssigkeit einlege!????

[Elektronik_bastler]

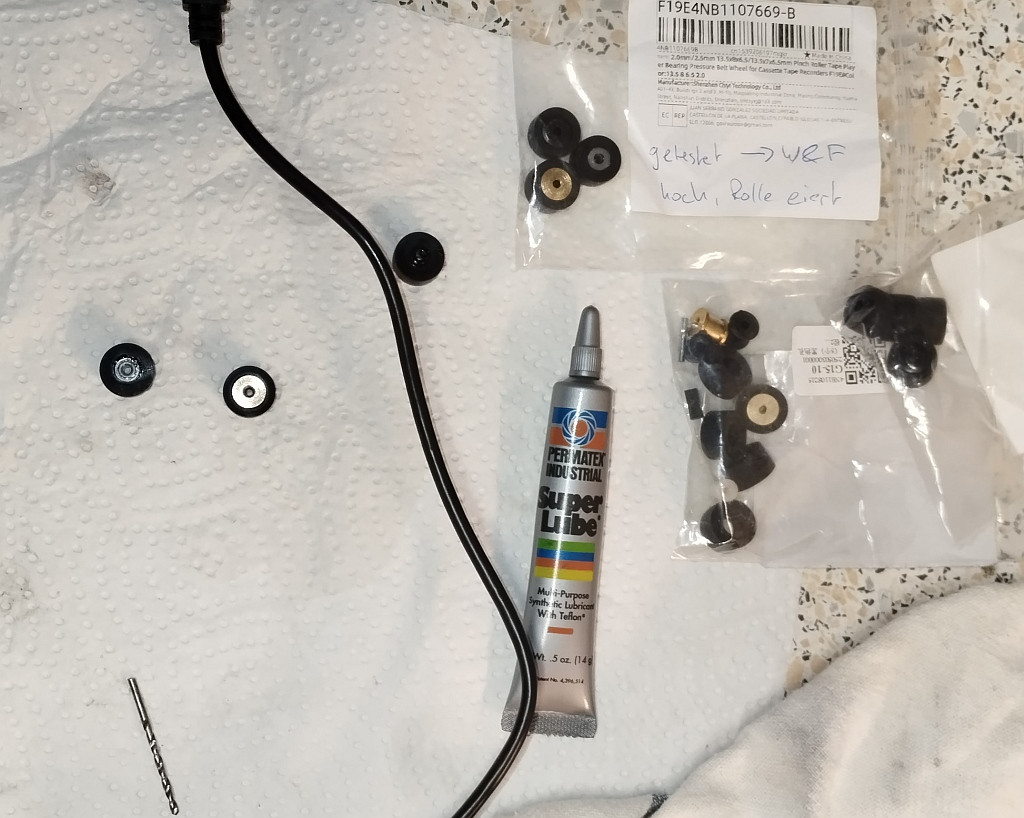

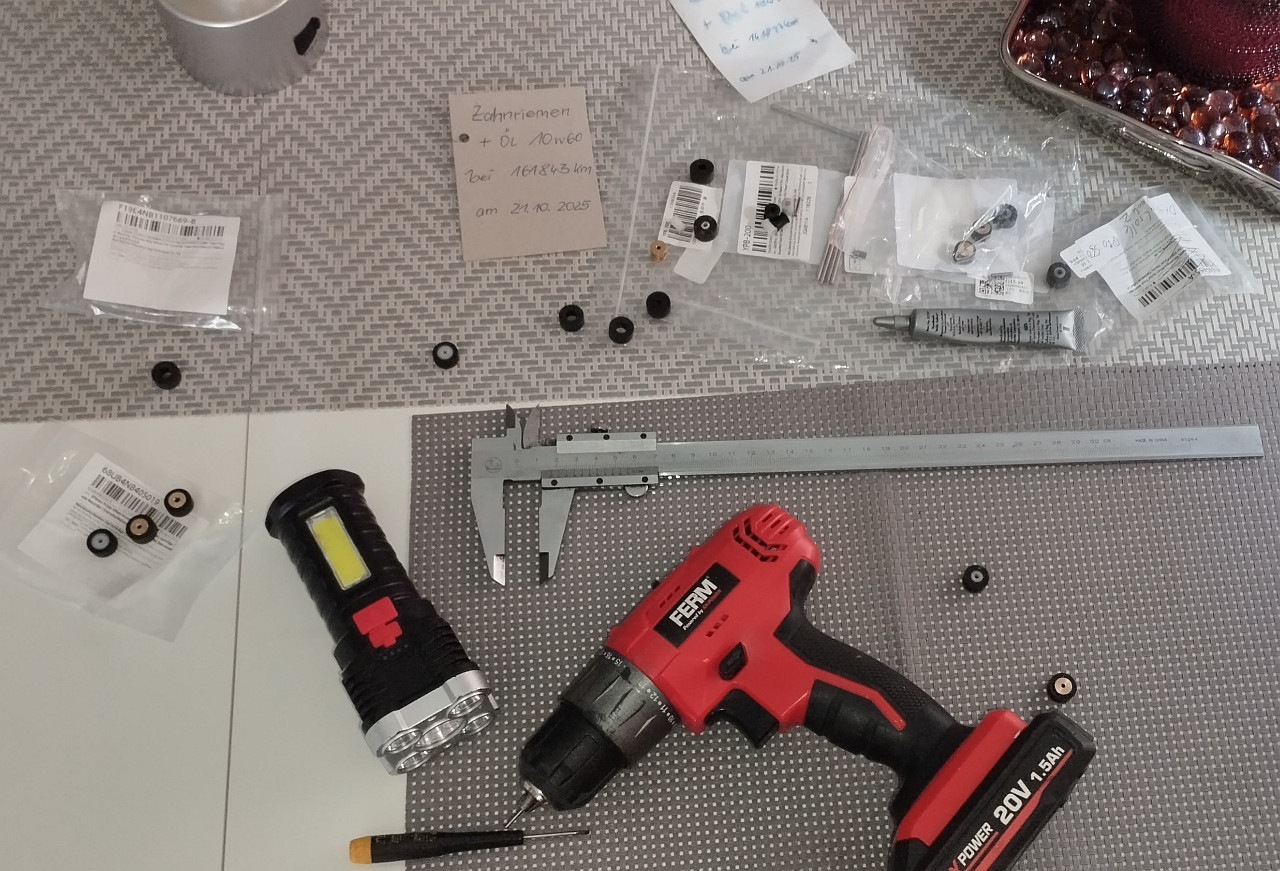

...ich bin immer noch beim Rollenwechseln - zum Glück geht das LW super ein und auszubauen - aber: jede Andruckrolle, auch die originalen, eiern leicht oder haben Höhenschlag
Die Capstanwelle ist perfekt, mit viel Licht und einer Lupe sieht man das die Rolle unrund läuft pro Rollenumdrehung. Jede ein wenig anders. Logo zeigt WFGUI das prima an - im 1Hz rhytmus - bedeutet Rolle!   Ich lasse die vorher auf einer glatten Oberfläche entlangrollen oder 2mm Bohrer ob was vibriert usw.
Ich habe bis jetzt nur welche von Aliexpress (verschiedene Anbieter, verschiedene Formen) Ebay, Amazon wäre dasselbe...ich habe keine Lust ein haufen Geld für eine Rolle auszugeben, wenn die im Endeffekt auch nur aus China kommt.

Jetzt meine Frage an euch: Quelle für ordenliche runde Rollen?????? 13x8x2, 13,5x8x2, 13x7x2







PS ich habe die alten 15min in Verdünnung eingelegt, danach 6std in Bremsflüssigkeit, danach für 1std in Silikonöl...nix hat geholfen.

Tante Edit: habe 2 verschiedene Rollen bei "fixyouraudio" bestellt...eine mit Plastikkern, eine mit Messingkern...hoffentlich hat´s einen Sinn

[Elektronik_bastler]

Hi Leute...

die Rollen sind geliefert...ich warte noch auf neue Anriebsriemen.

In der Zwischenzeit wurde doch die Elektronik gepimpt  ...ich kanns nicht lassen!!!

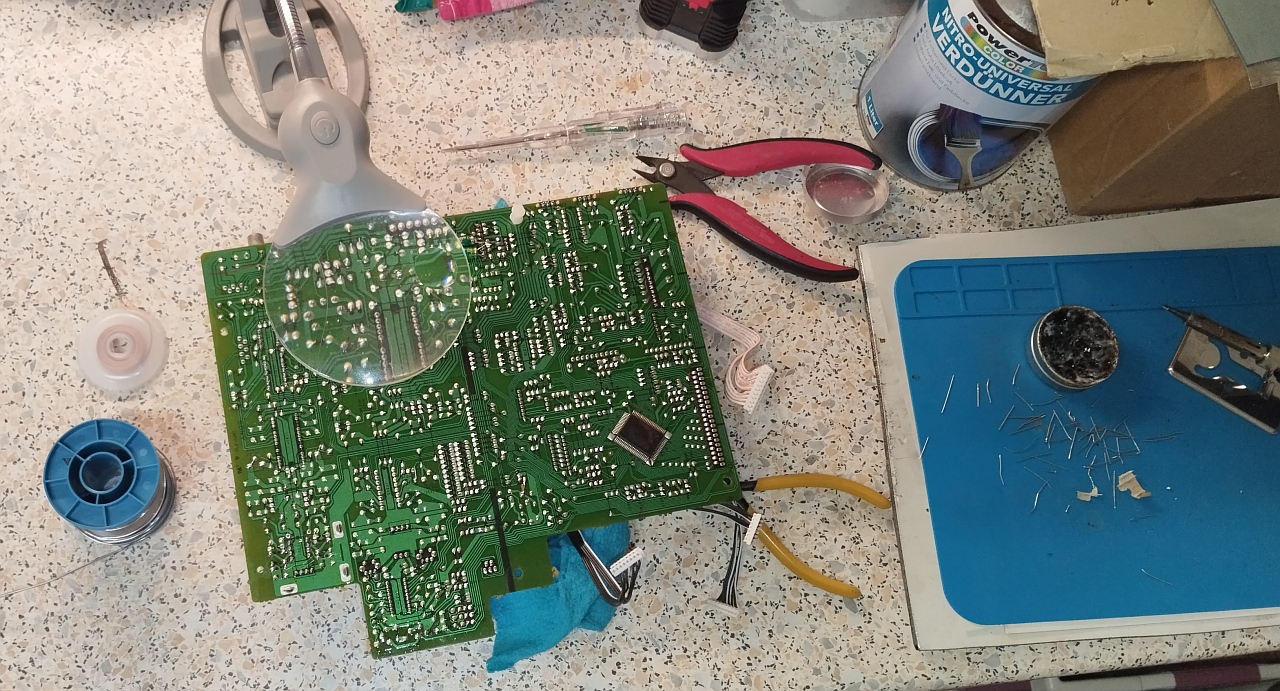

Erstmal alle Connectoren nachgelötet

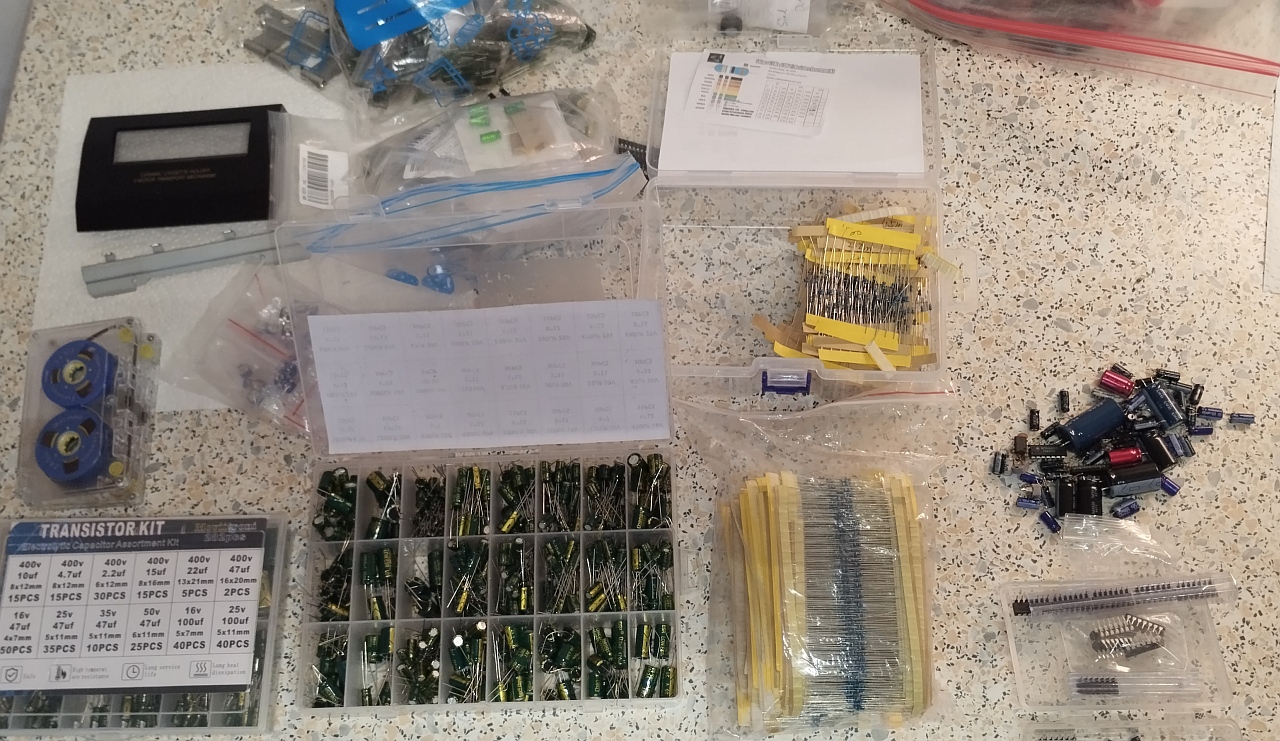

Neuteile ...der Haufen rechts sind Altteile

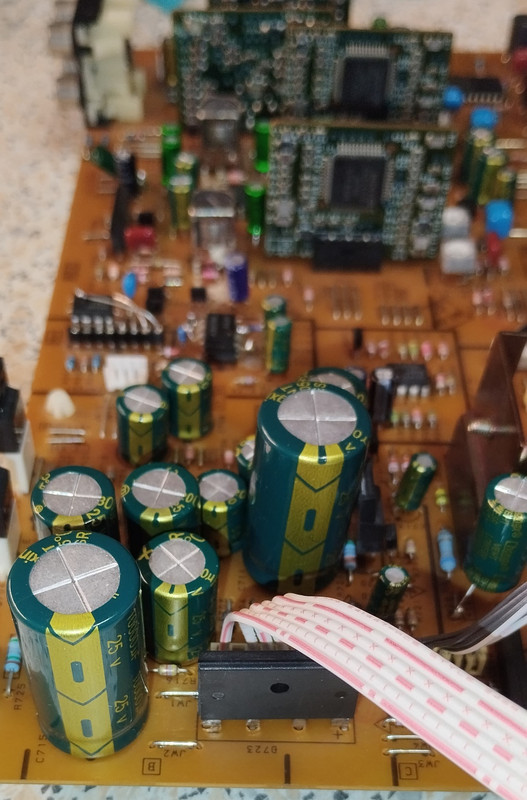

Netzteil

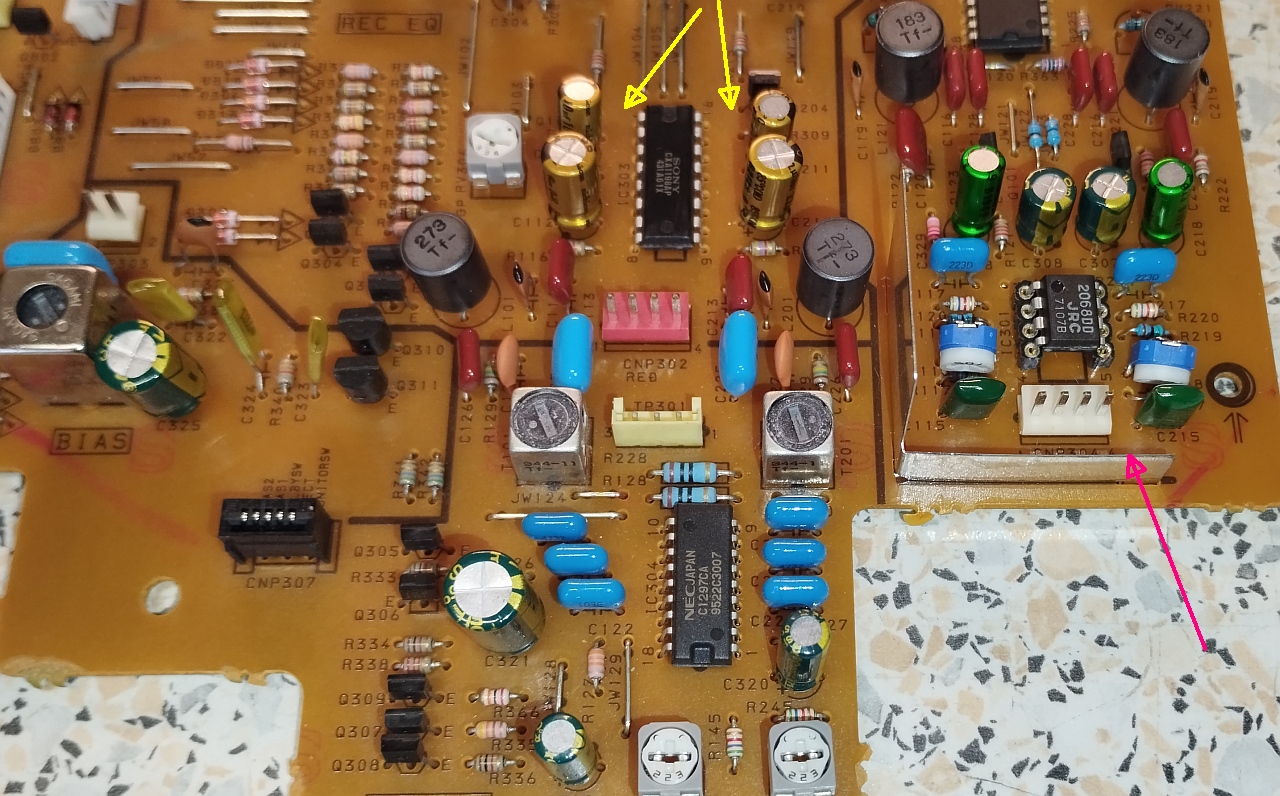

Aufnahme EQ mit gepolten Muse Kondensatoren...Playback EQ mit ungepolten Muse, 2068DD, Entkopplungswiderständen und Umbau (pink Pfeil)

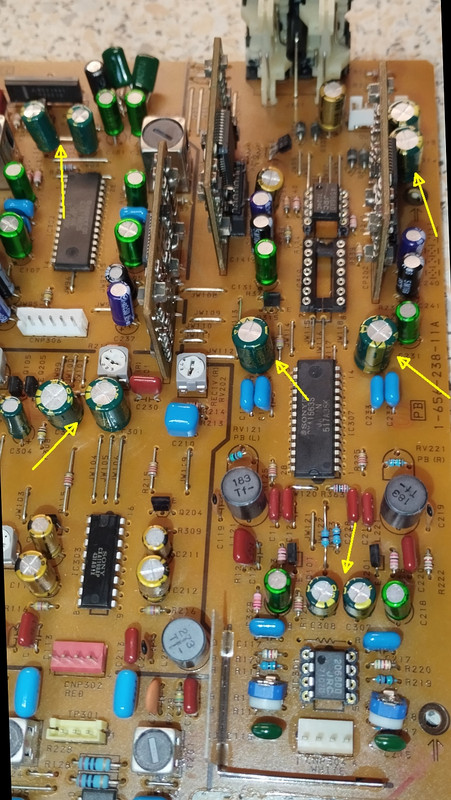

Das freut den Bastler   alles größere/ low ESR Stützkondensatoren

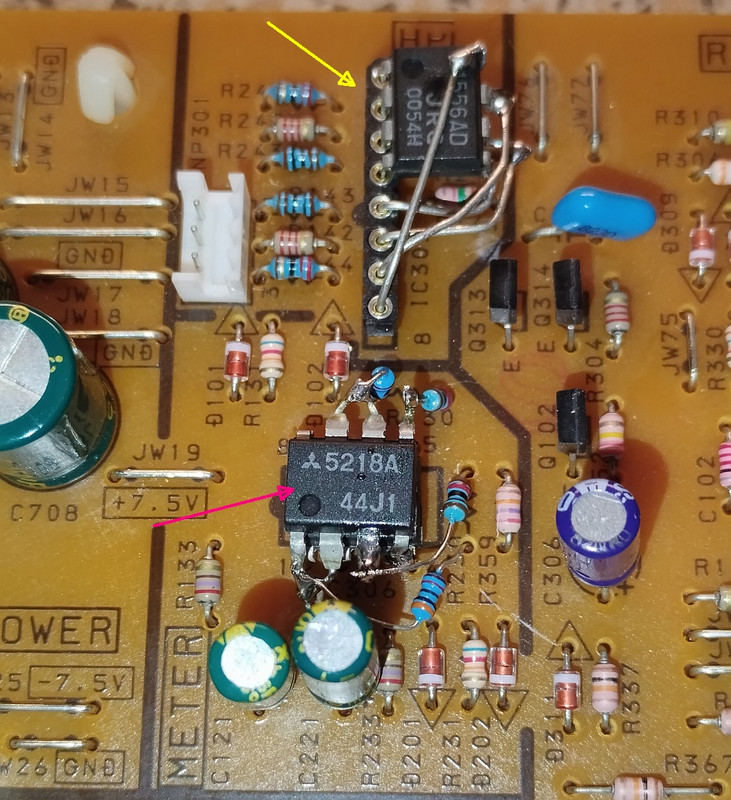

hier wurde richtig gemodded: Kopfhörerverst. mit 4556 (gelb, gibt leider kein Reihen 8er) ein Adapter sprengt den Rahmen + Huckepack der übliche Puffer vorm Meterverstärker (pink)...unter der Platine sind Stützkondensatoren.

[Elektronik_bastler]

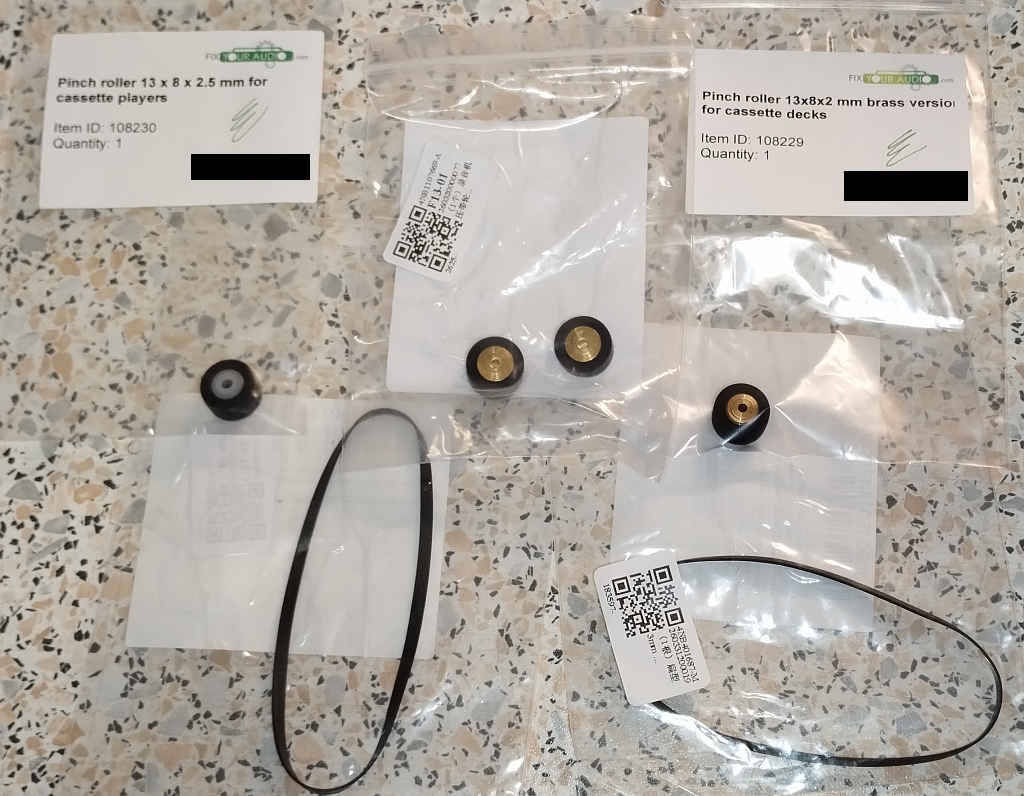

Riemen und noch 2 Andruckrollen sind geliefert ->



Riemen 100x3mm + 105x3mm

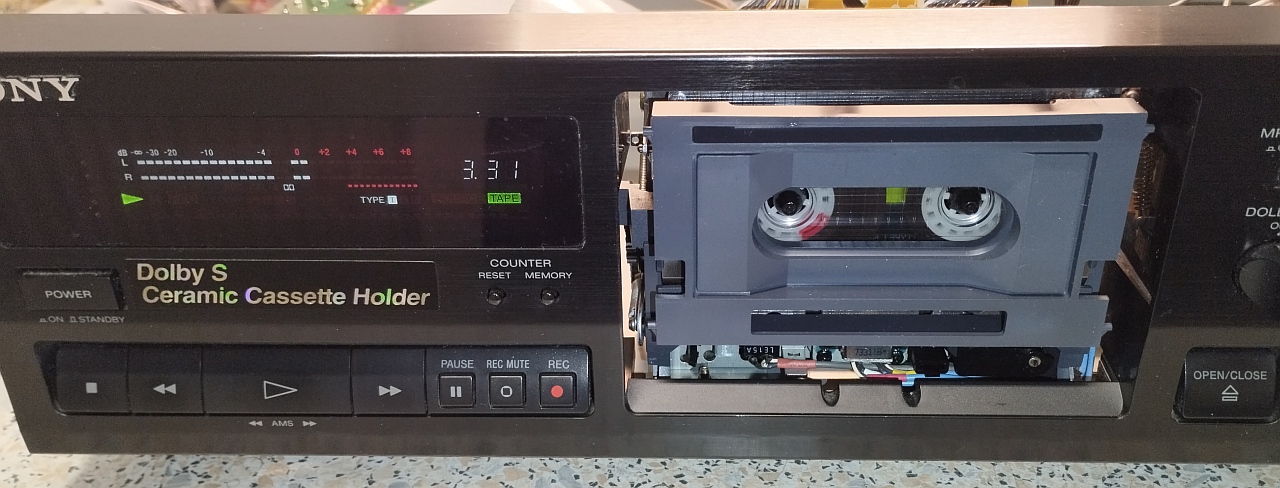

Kiste ist fertig...wie zu erwarten funktioniert alles   es erschallte kein Ton ...klar, den MAX4066 vergessen zu stecken, danach alles super
Heute die Widerstände vom Rec. EQ geändert, nächstes Mal die Aufnahme testen.



Riemen und Rollen später ... vllt. einpegeln - ab morgen wird schönes Wetter - Bastelzeit vorbei.

Meine Änderungen sind wie immer nicht geheim:

TC-K661 Mod Liste

C115,215 - 560p*
R117,217 - 330k*
R118/218 .. (verstärkung)....500 ohm einsteller*
R119/219 von 130 -> 150k*
RV121/221 raus, dafür 10k*
R110/210...100ohm (Ausgang)*
R108/208 ...47k*
Mutingwiderstände R107/207 2,2k -> 300ohm*
Meter Amp R130/230 von 27 -> 30k weil R107/207 nur noch 300ohm...dadurch mehr Pegel...Dolby und 250nwb stimmen wieder*
Puffer IC M5218...vor Anzeige IC*
Q103 + 203 diodenmod
bias messen, regler rv103/203 einstellen...mit einmesscomputer*
R221 entfernen AMS geht auch mit 1 kanal...wegen Übersprechen*
mpx filter einstellen*
uPC4570 -> NJM2068DD tauschen*
Entkopplungswiderstände 100ohm ->eq*
Abblockkondis vergrößern am MAX4066 u. an jedem 8 beiner*
C331/330/C301/302/307/308/533/534 usw. 330-1000uF*
Muse kondis: C118,218,131,231,111,211,112,212,108,208,usw...am Ausgang 100uF, ic ausgängen 22uF*

KH verstärker NJM4556, Abblockkondis 2x330uF, R144/244 27ohm, R143/243 1k*

HX Pro: C325 100uF, C321 680uF*

Aufnahme: c301/302 470uF, C111,211 Muse, C112,212 Muse 22uF*

Netzteilkondensatoren getauscht gegen low ESR + größere*

R824 Mo 4,1V...+15k = 5,5V ->testen wegen umspulen, R823 play Trimmer 4,7K einbauen 2,6V...test mit weniger Spannung treibt W&F etwas höher*

rec eq:
I...R317 (GH) 75->82k, R315 (GP) 43->75k, R313 (FQ) 91->100k, R312 (FM) 22-> 36k
II...R318 (FM) je kleiner - weniger mitten, bleibt 220k, R321 (GP) 91 -> 150k, R323 (GH) 68 -> 100k, R322 (GL) 47->56k, R320 (F/Q) 62->91k
IV...R329 (GH) 82 -> 100k , R328 (GL) 56-> 62k, R325 (FQ) 62 -> 62+20=82k + Querwiderstand 33k zum Pin1...durch Zufall entdeckt



..............k611 orig.............k611 mod...............K661......................K661 mod genau wie K611 mod
..............I/II/IV...................I/II/IV...................I/II/IV
GH...........68/62/68............82/100/100...........75/68/82
GL............33/47/51............33/56/62..............33/47/56
GP............47/110/330........75/150/330...........43/91/330
F/Q..........62/91/62............68/91/62...............68/62/62
FQ...........100/68/62..........100/90/82(33)........91/91/62(33 zu pin1)
FM...........22/220/200.........37/220/200...........22/220/200

* bedeutet erledigt
