Pioneer CT-S550S Überholung & Modding

[Elektronik_bastler]

Hallo allerseits,

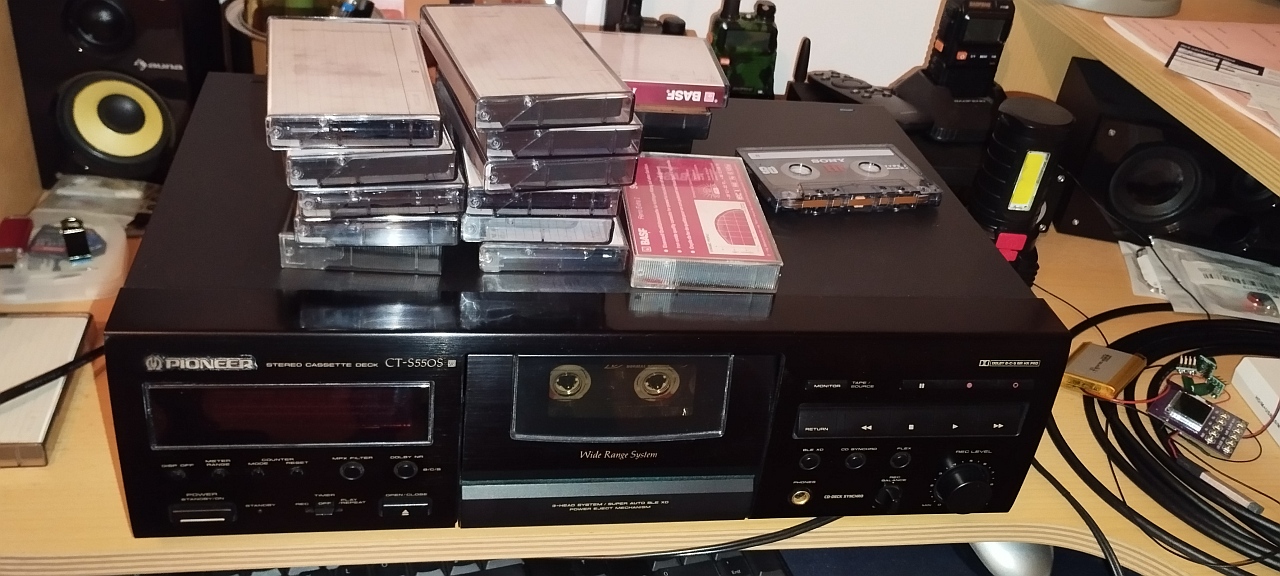

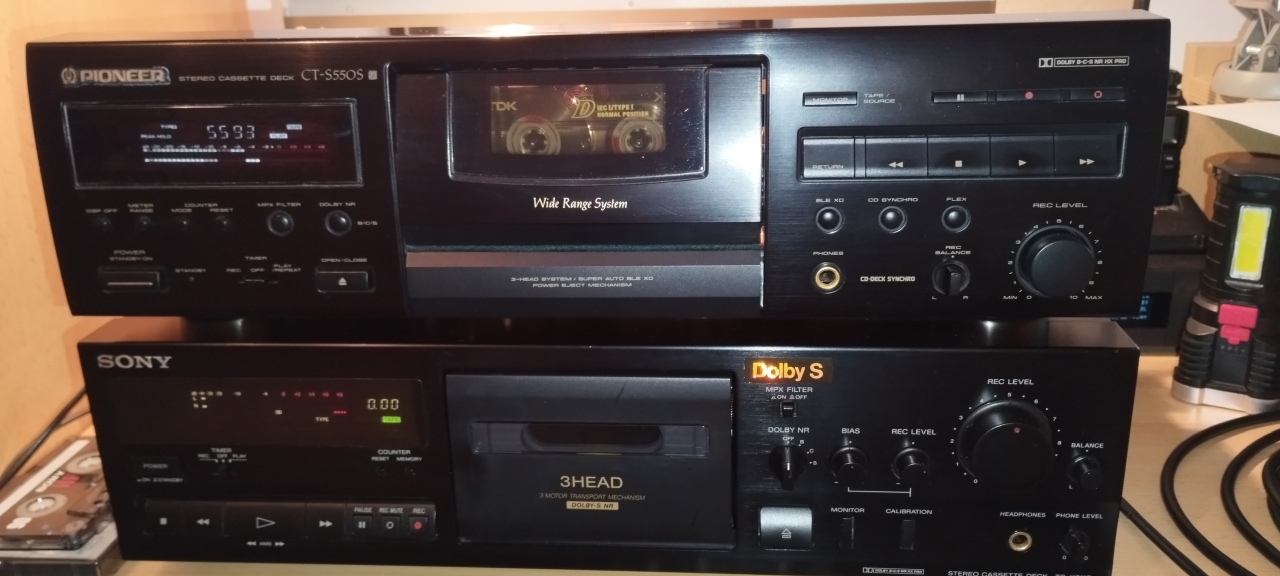

Erworben über einen bekannten Kleinanzeigenmarkt...funktionsfähig für kleines Geld. Das Gerät soll später seinen Platz im Hi-Fi Regal finden...zusammen mit einem Pioneer VSX-519 Verstärker der dort seinen Dienst verrichtet, gute Töne von sich geben. Na hoffentlich macht´s die Systemfernbedienung  ...das wars Vorgeplänkel...

Dann starte ich mal...laufen tut das Teil, mit unterschiedlichen Pegeln rechts, links, Tape, Monitor(als ich das erste mal reinschaute wusste ich wieso) und es reagiert empfindlich auf unterschiediche Kassettentypen.
Das LW braucht einen Service und die Elektronik ne Einmessung!

Das übliche - Tonkopf und Wellen fix mit Ethanol gereinigt...Computer angeschlossen...einige Aufnahmen gehört die mit dem Sony Deck gemacht wurden (Azimut stimmt hier nicht) Aufnahmen gemacht, Sinustöne und Rauschen durchgejagt...die verdrehten Pegeltrimmer grob justiert um zu gucken das wenigstens die Balance stimmt und somit ein defekter Tonkopf bzw. taube Kondensatoren ausgeschlossen werden können.
Später wurde das LW ausgebaut (typisches 90er Jahre Plastelaufwerk, aber relativ Servicefreundlich.
Es wurde alles mit Alk. gesäubert, Tonkopf poliert, bewegliche Teile mit Superlube auf Teflonbasis geschmiert, verschieden breite Riemen getestet...2,7mm, 4mm...neue Rollen eingebaut + getestet welche die beste ist im Hinblick auf W&F.
Es wurde eine LED hinterbandbeleuchtung aus einem Sony Schlachtgerät eingebaut... die Aussparungen passen komicherweise Die Mutingtransistoren sind außer Betrieb genommen worden um Verstärkerrauschen, Dolby Funktion und irgendwelche Einstreuungen zu hören/ sichtbar zu machen...wenn man davon spicht - bei Play mit Leerkassette ist ein Ton bei 240Hz zu vernehmen, der seine Frequenz ändert wenn das Band umgewickelt ist. Was machen...Entstören
Kondis, Drosseln angelötet - keine Änderung (am Capstanmotor geht das leider nicht mit fetten Drosseln, weil dann die Mechanik vom Kopfschlitten versagt) Beim Reelmotor ist das spulgeräusch zuhören und nicht eliminierbar...zusätzchiche Masseverbindungen, 4700uF Kondensator parallel zum Motor, anderer Capstanmotor -> nichts hilft. Bevor ich meine Zeit damit vertrödele habe ich die Platine ausgebaut um die gesamte Elekrronik zu modden...das wichtigste hierbei noch 2 zusätzliche Dolby S platinen einbauen und die Krücke des Signalpfads wieder rückgängig machen...es spart der Hersteller mindestens 10HK$ und lässt dafür 2 Platinen weg, benötigt einen anderen Prozessor als im S640S und zusätzliche Elektronik, damit im Monitorbetrieb mit Dolby B dekodiert wird. Höchstwahrscheinlich wird mein Deck das weltweit erste mit 4 Dolby S Platinen

Nun die Bilder

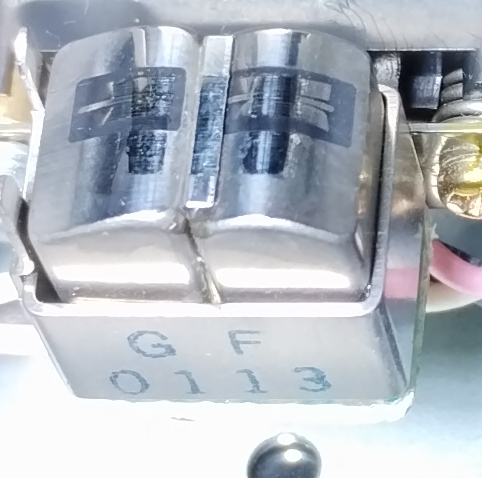

Tonkopfeinschliff

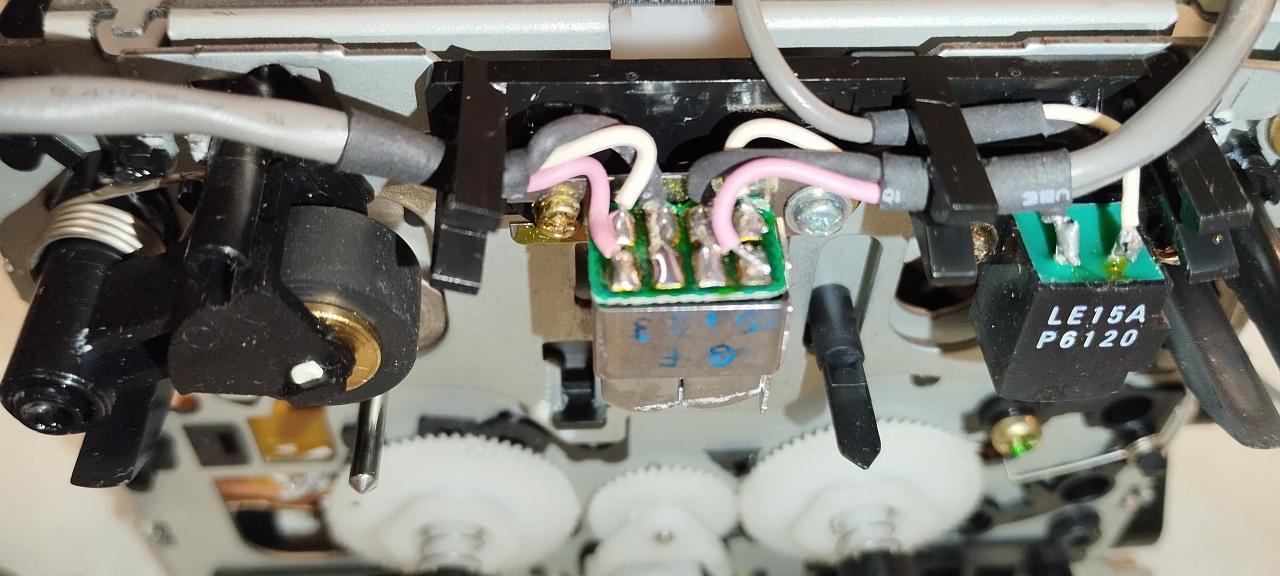

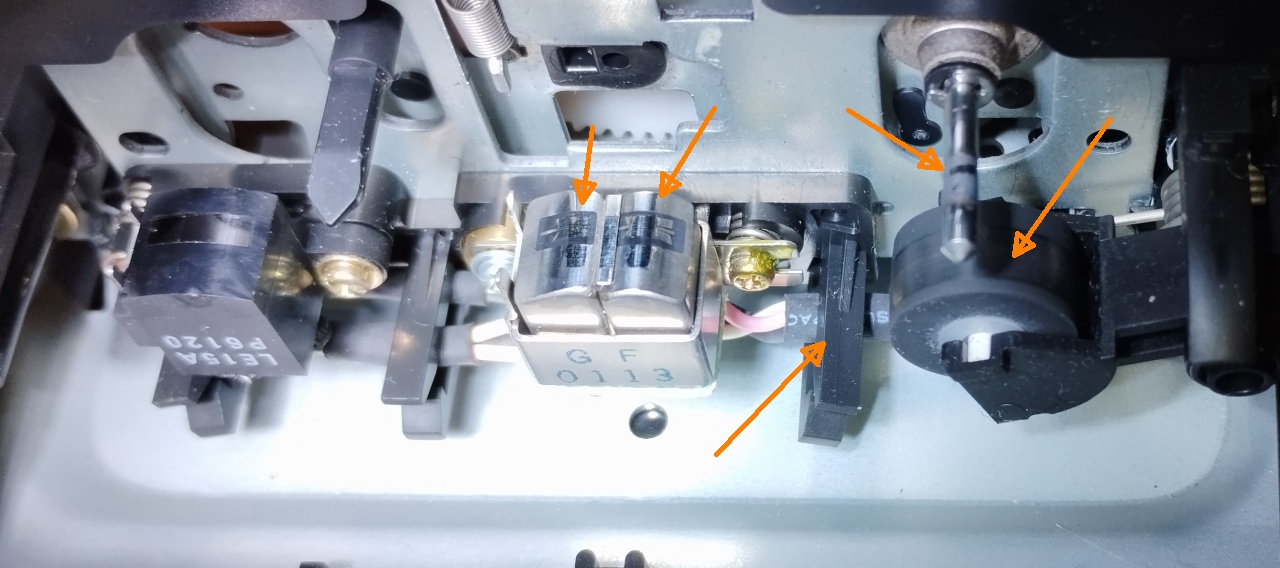

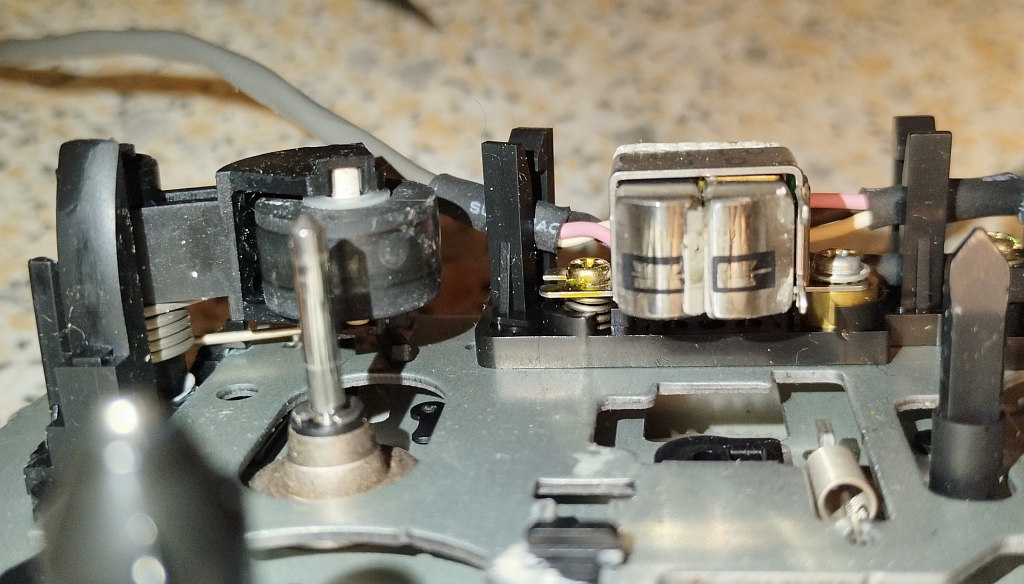

Detail Welle, Rolle, Tonkopf

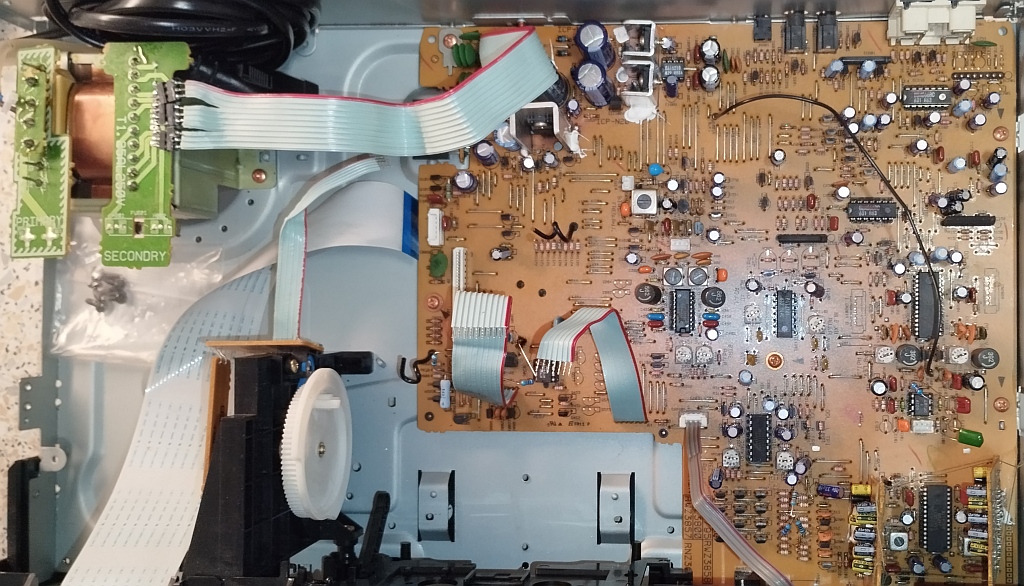

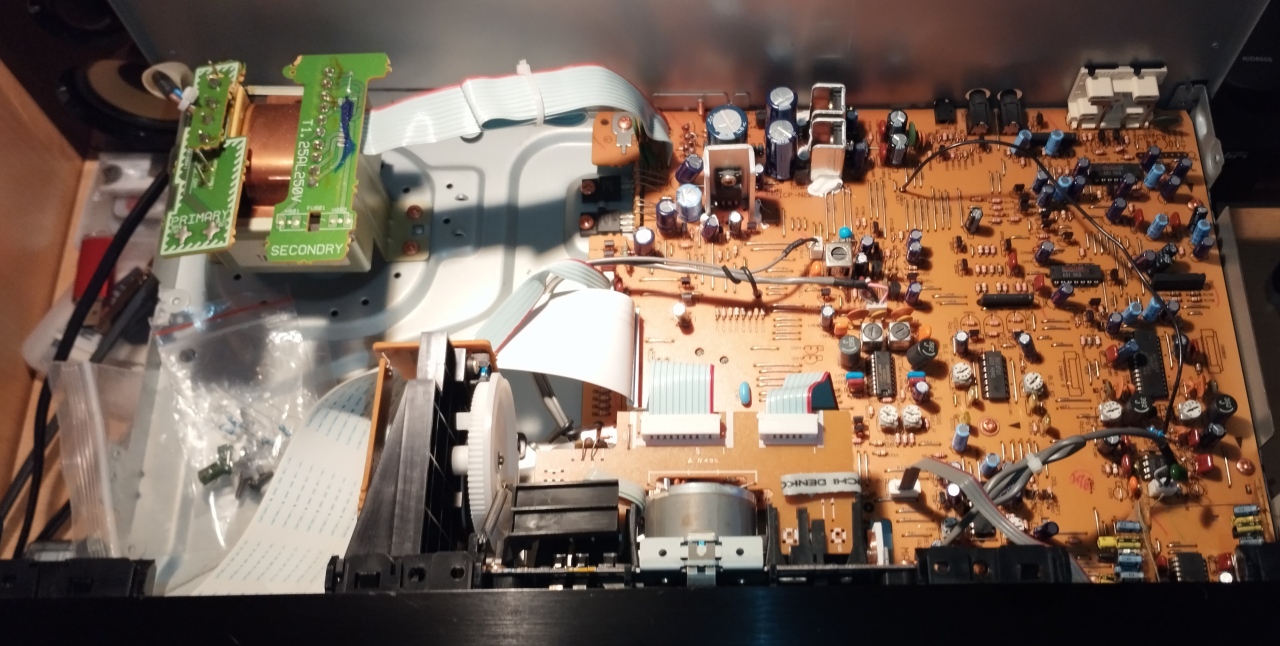

Blick ins innere

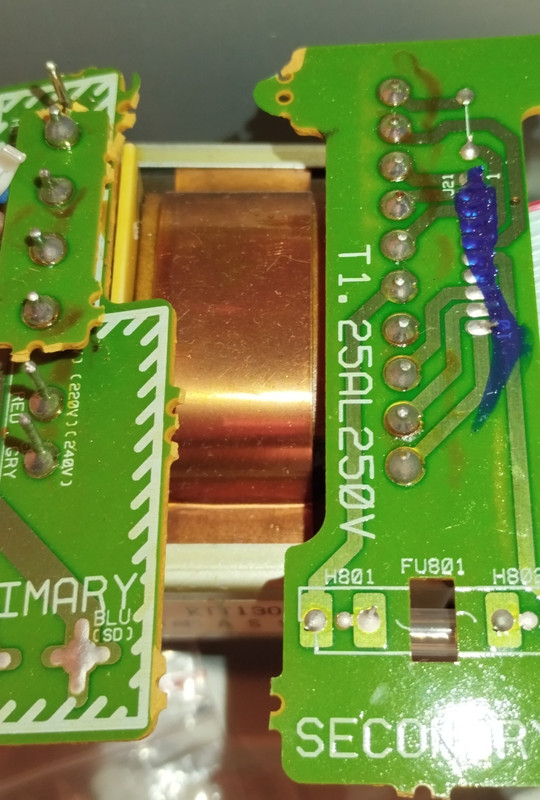

Trafoplatine noch original

[Elektronik_bastler]

weiter --->

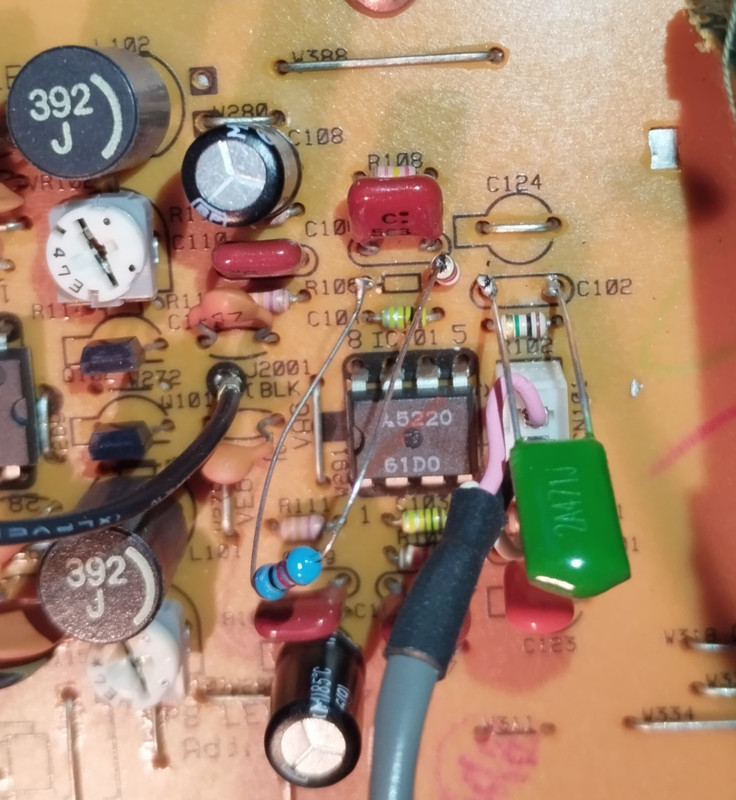

erste Versuche im Play EQ ...mehr Bass und Resonanz Tonkopf - ich habe eine Exceltabelle für RIAA Entzerrung...kann man wunderbar fürn Playback EQ "mißbrauchen"


oben der Patient unten fertiggestellt

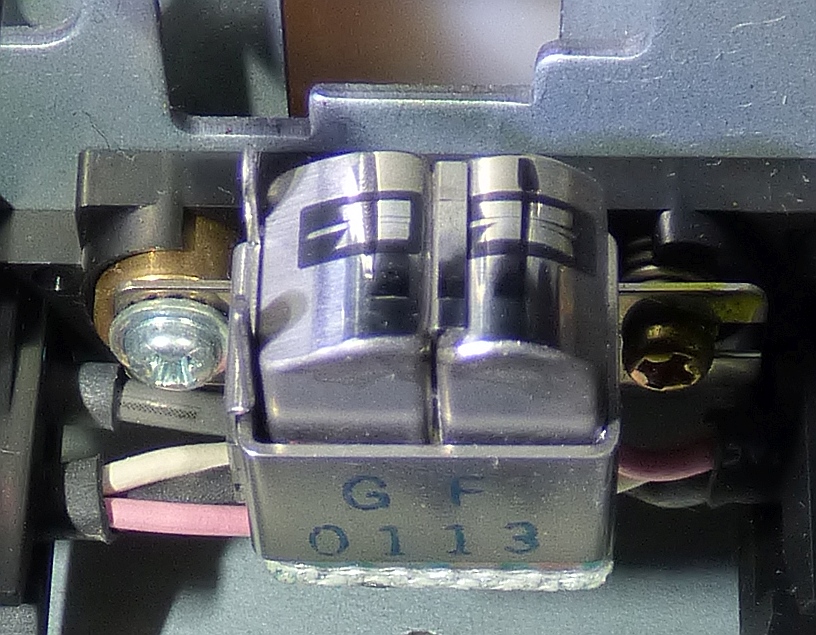

Tonkopf mit richtiger Kamera geknipst

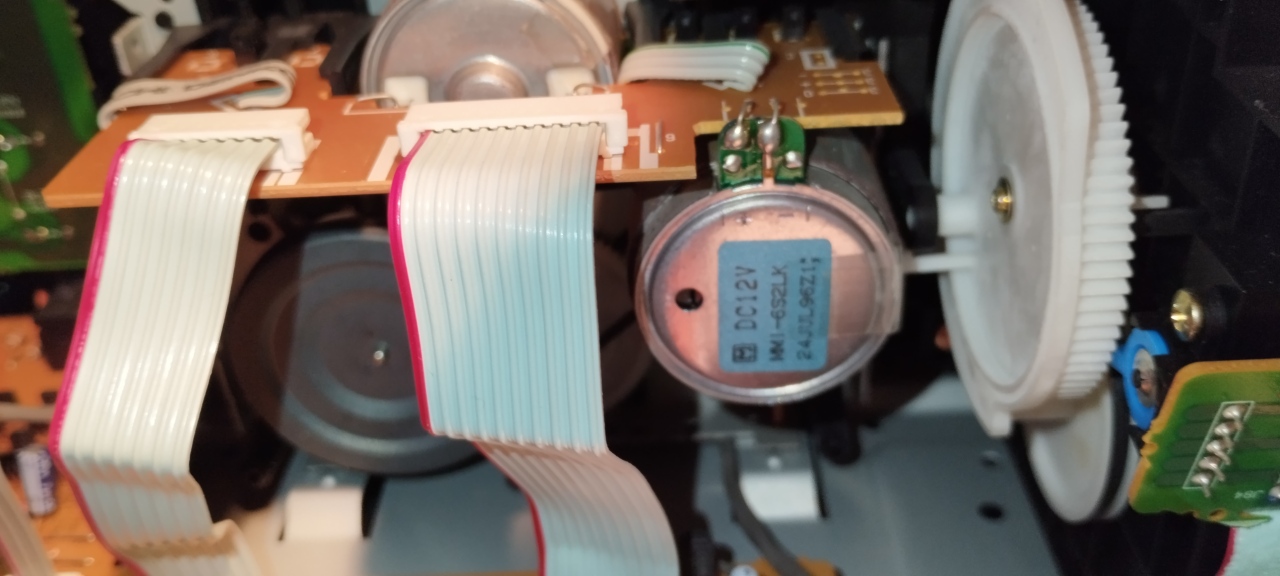

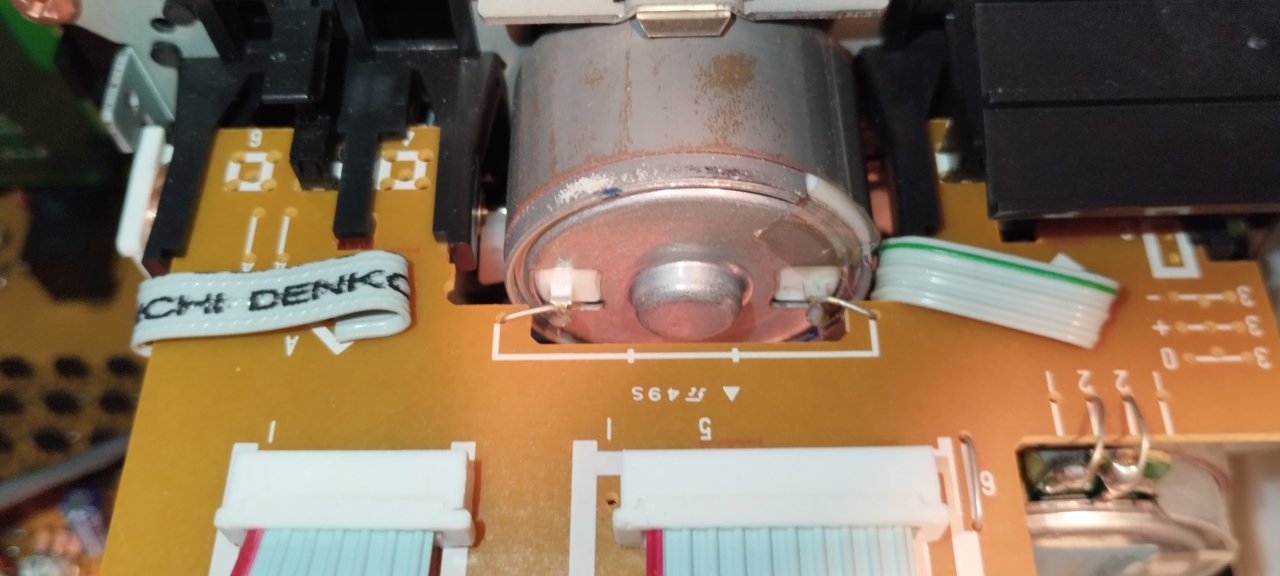

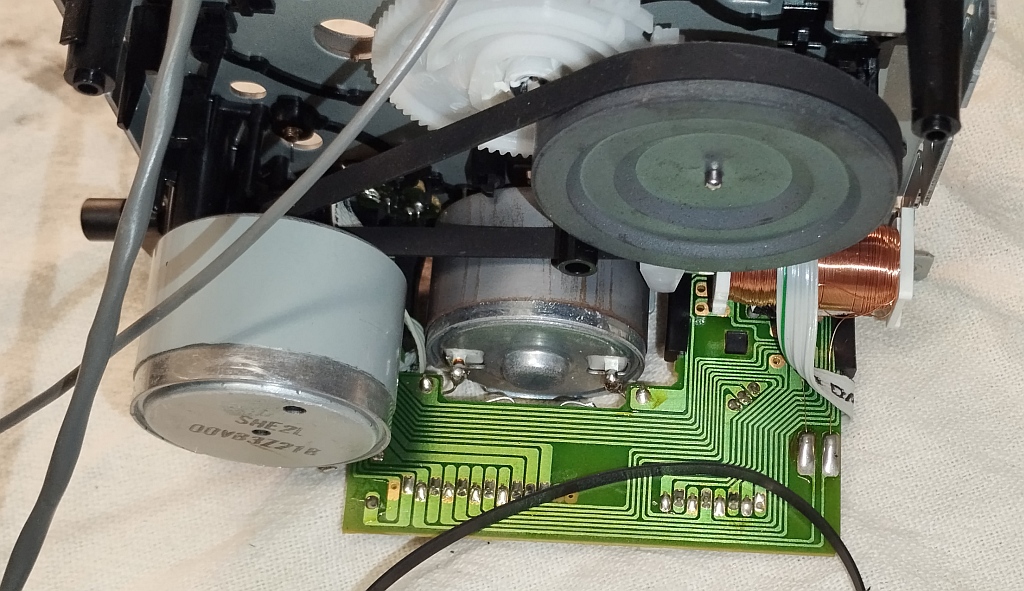

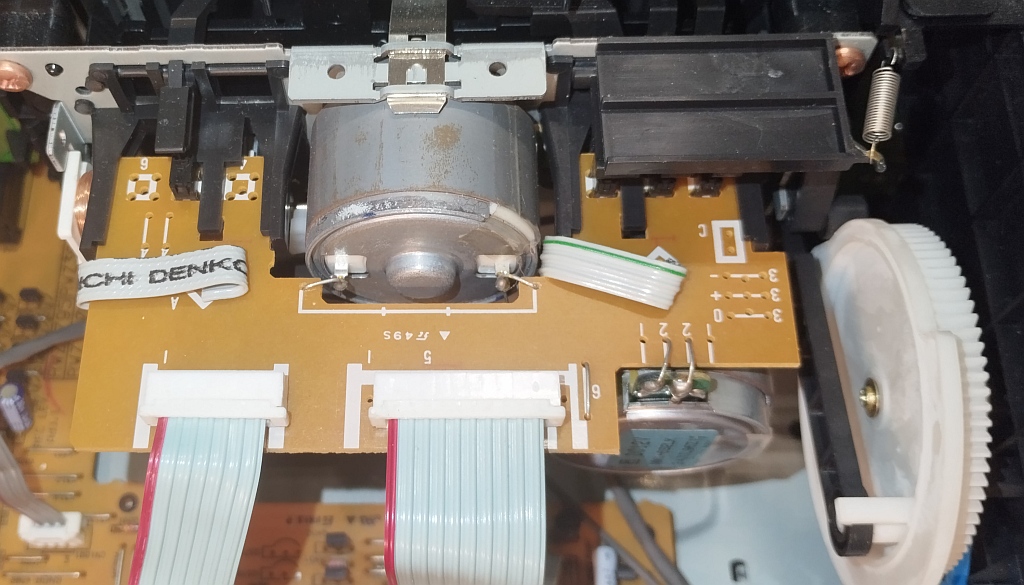

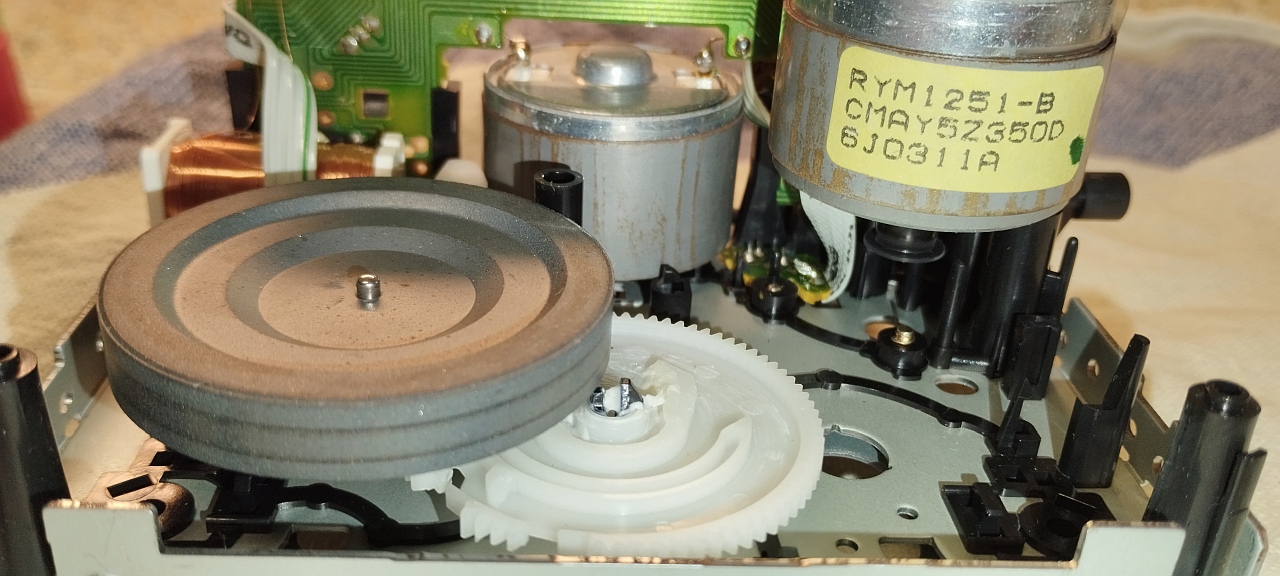

Motoren sind noch original angeschlossen

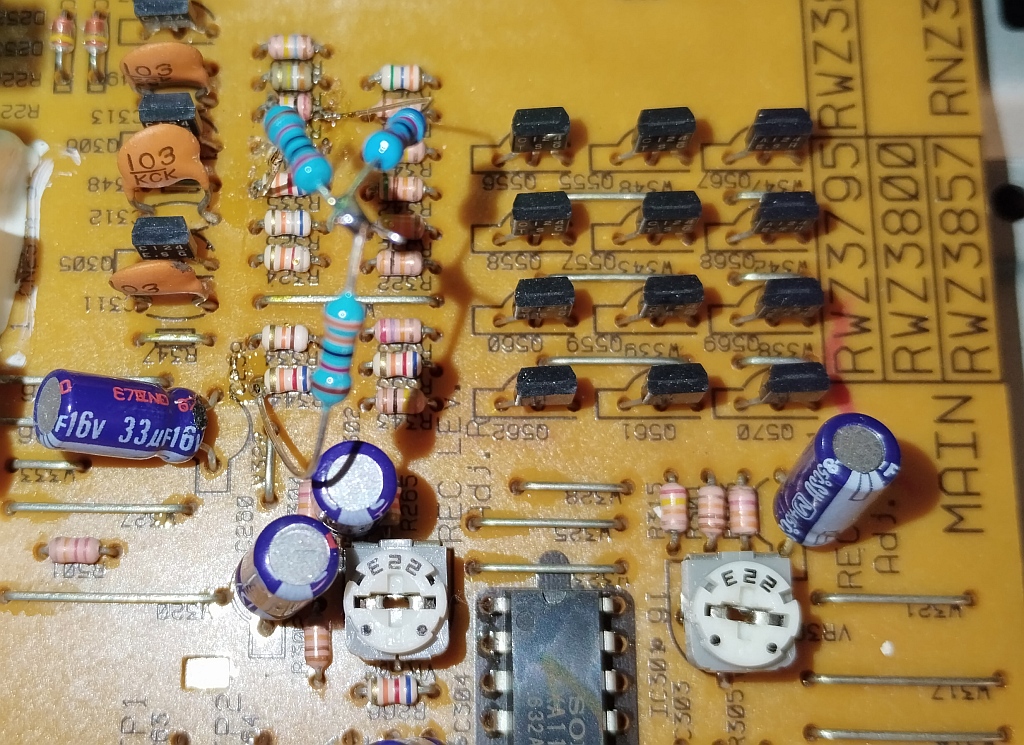

geändert zum testen woher die Einstreuung kommt

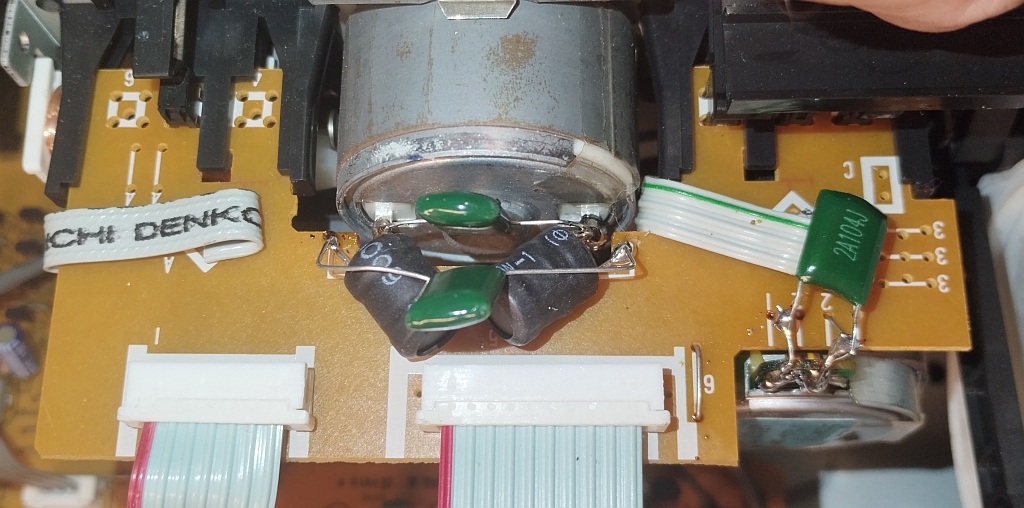

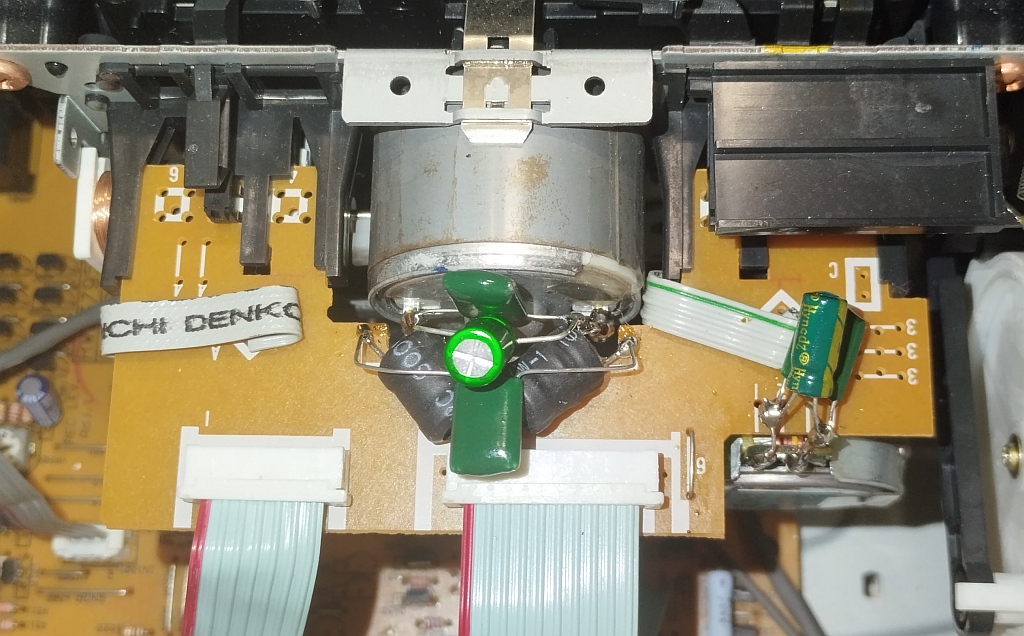

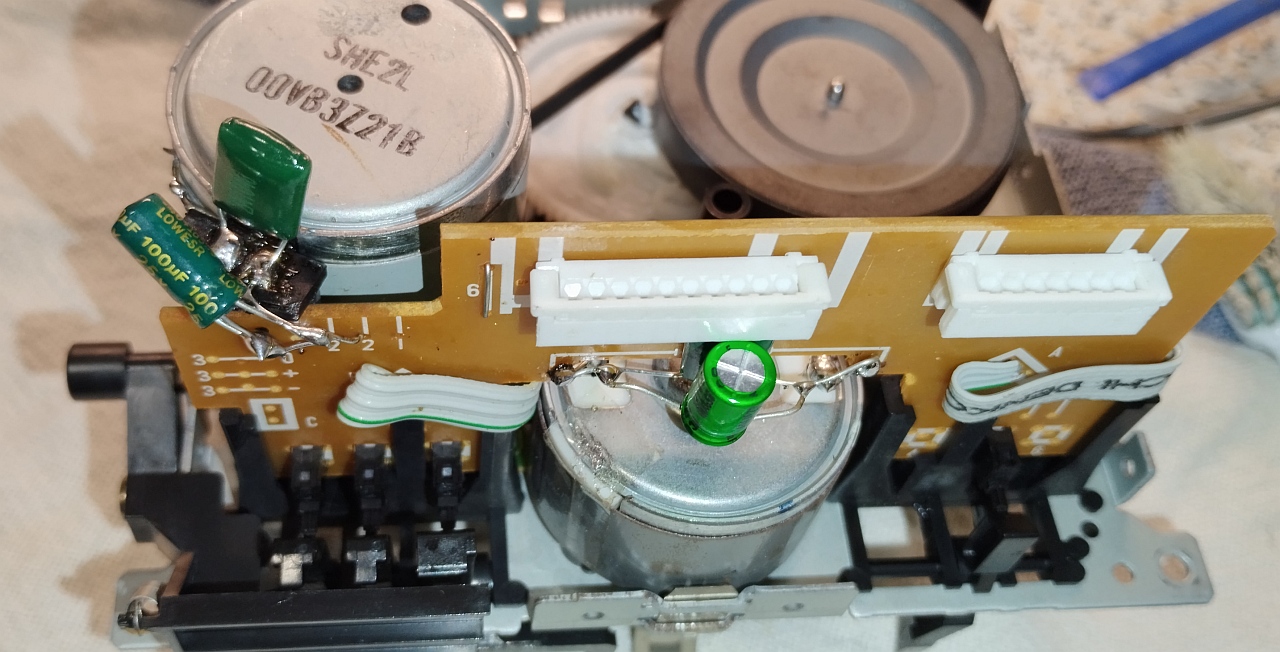

noch mehr Kondensatoren - haben leider nicht geholfen

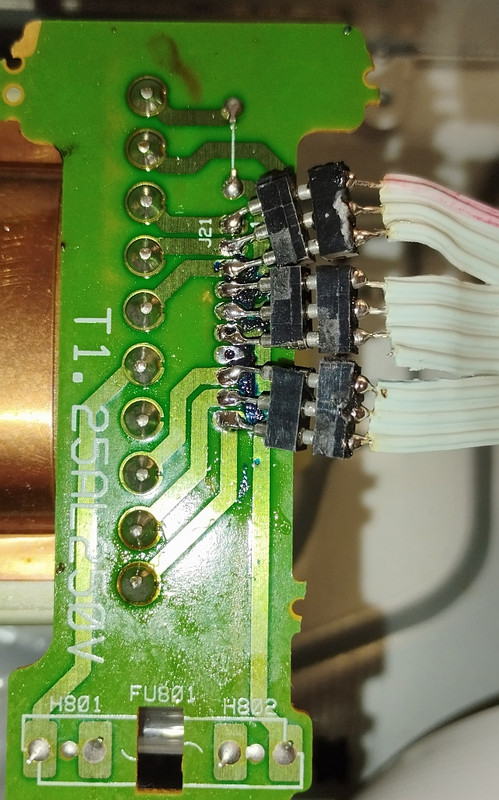

umgebaute Trafoplatine damit die Hauptplatine vernünftig rausgebaut werden kann / das ist kein Schmodder sondern der blaue Versiegellungslack

[Elektronik_bastler]

weiter ---->

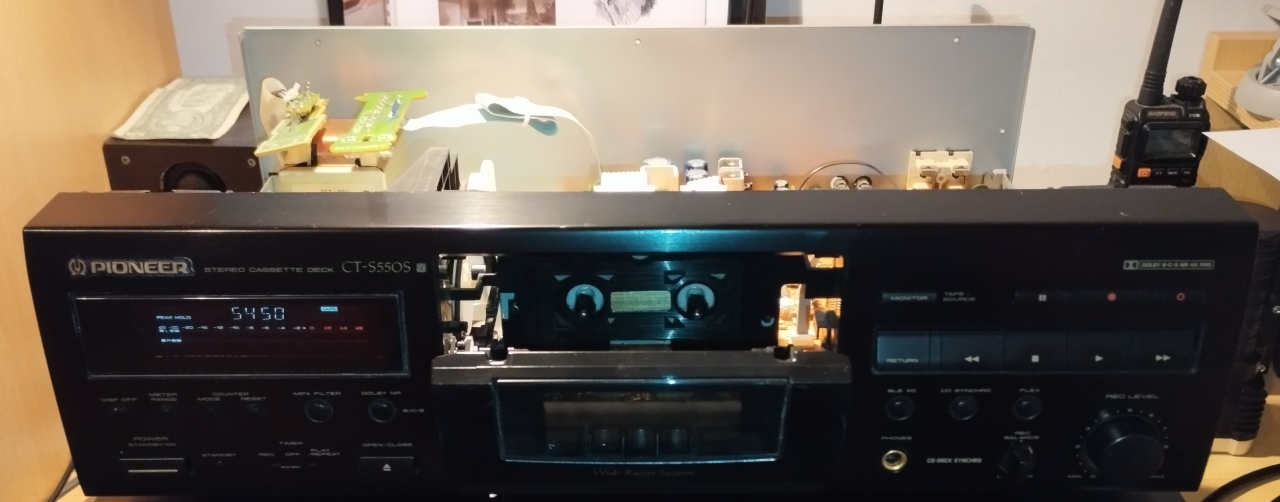

Testecke

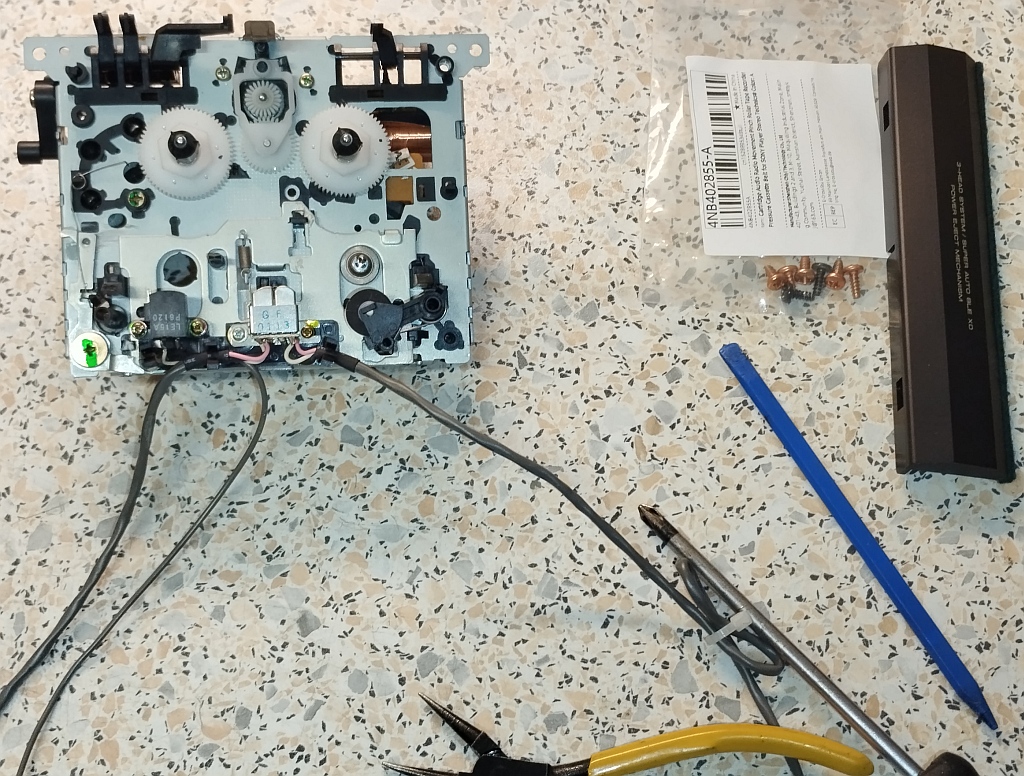

Laufwerk ist raus

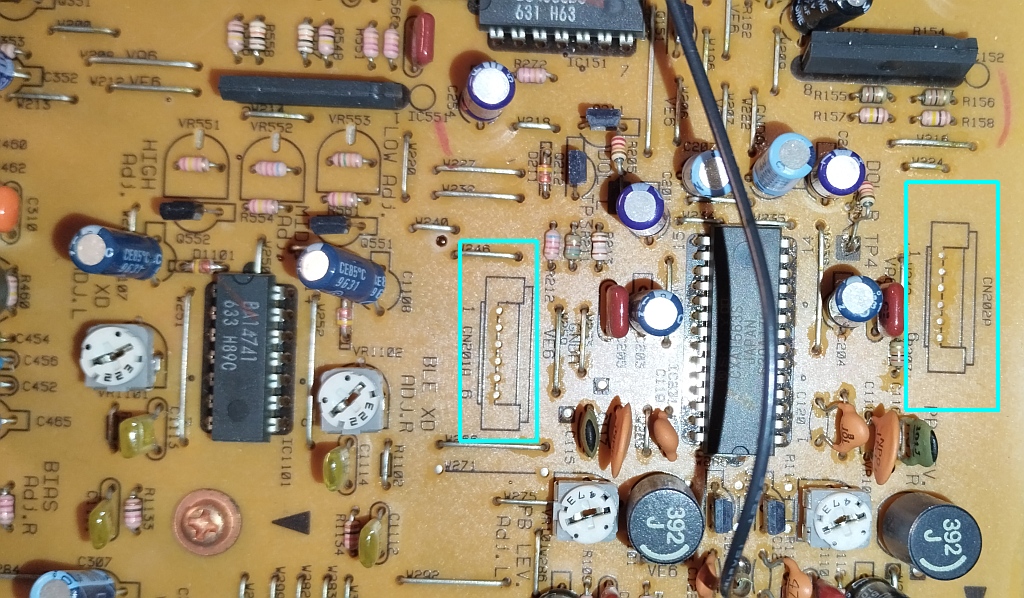

hier kommen die Dolby S Platinen rein, die ich von einem Sony Schlachtedeck "geborgt" habe


Testaufbau Reelmotorsteuerung...schneller spulen, weniger Drehmoment bei Play


Testaufbau Rec EQ...sehr gute Erfahrungen mit meinem Sony Deck gemacht Tape <-> Monitor gleicher Frequenzgang, gleicher Klang

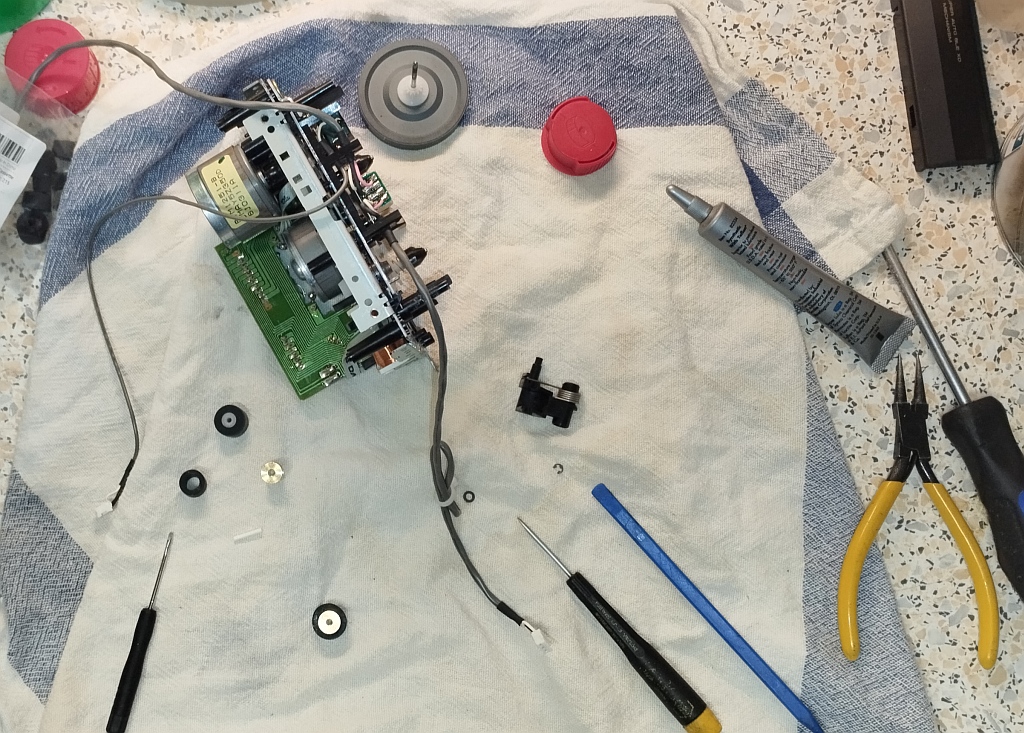

LW auf dem OP Tisch


Detail


alles original


beim sezieren

[Elektronik_bastler]

weiter ---->

Erstmal ne Frage: kann man hier Dateien "zip,rar" hochladen?

neue Rolle mit Messingkern



breiter Thakker Riemen

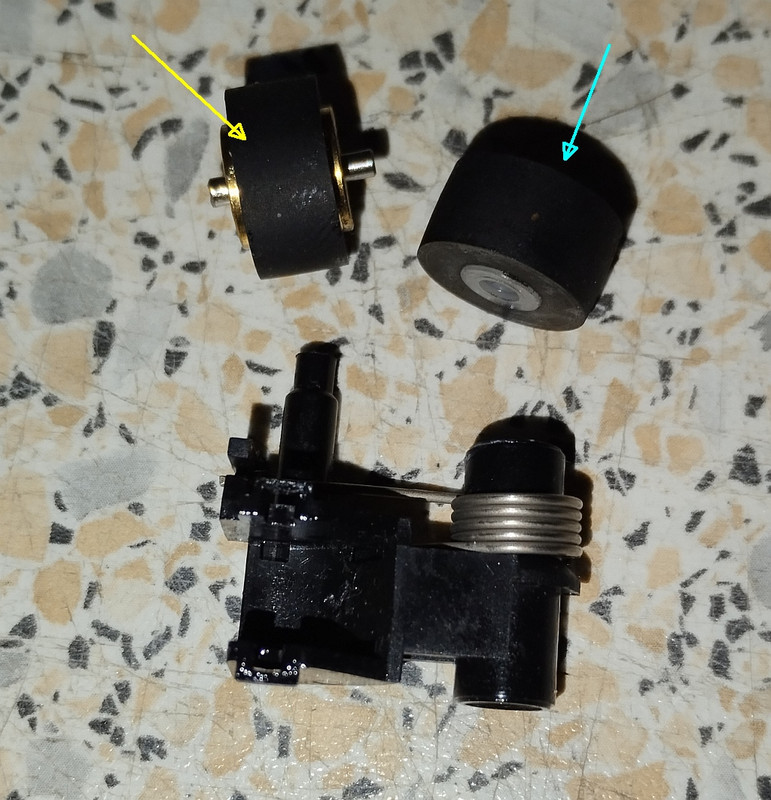

Test der diversen Rollen

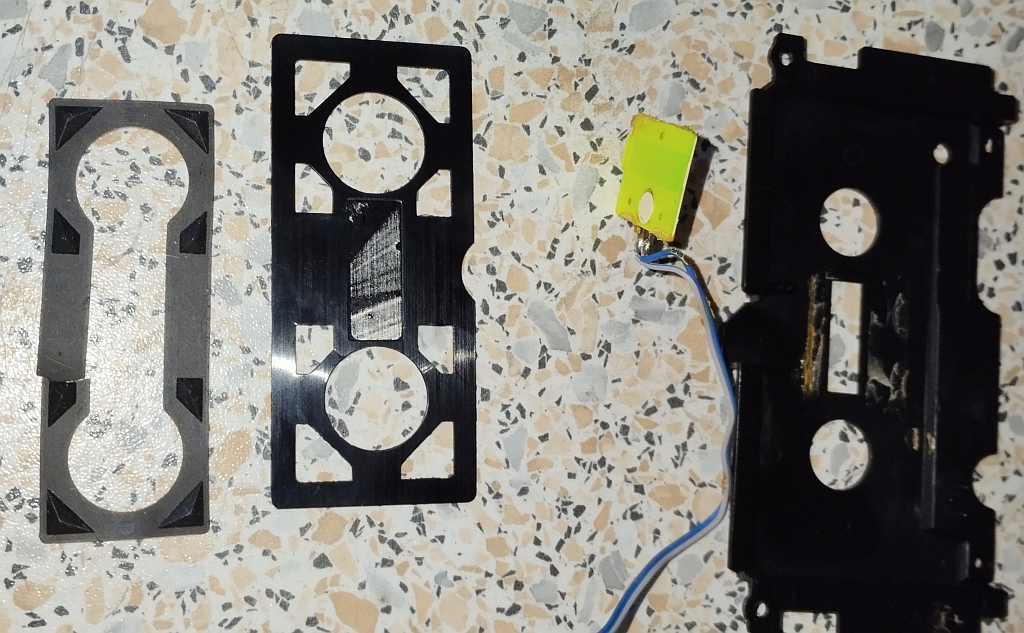

Beginn Demontage Fachrückseite

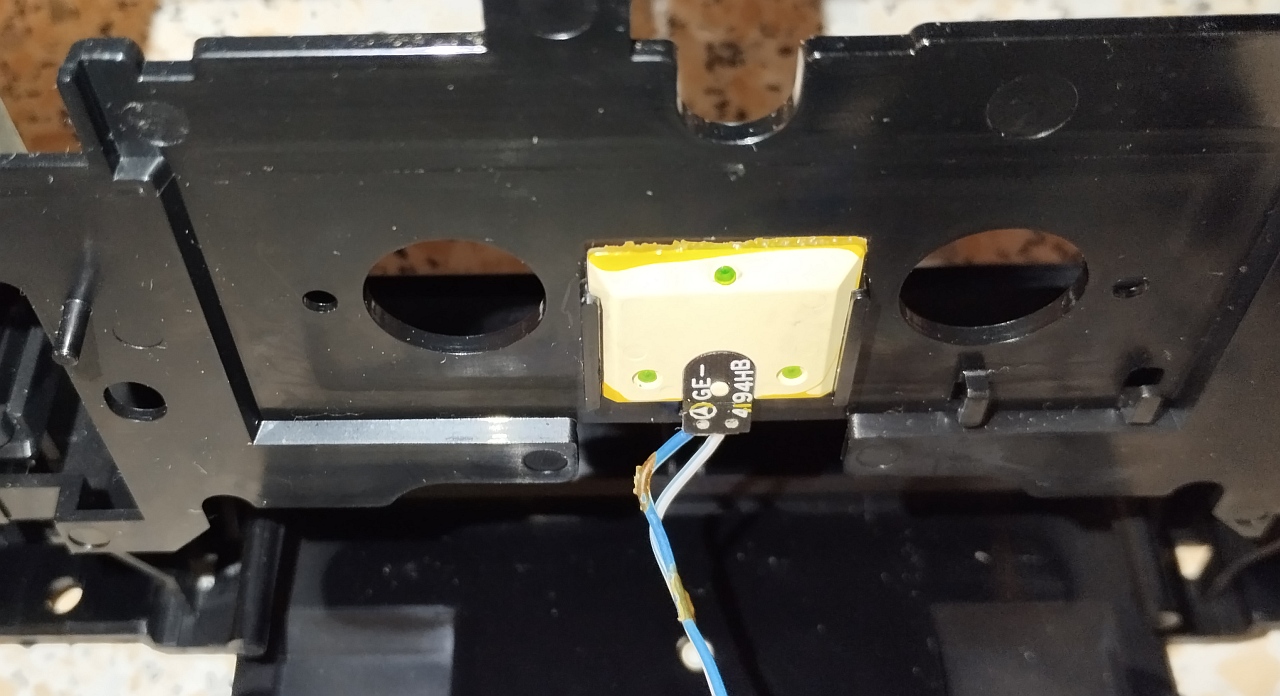

LED Baustein vom Sony ...passt hervorragend


Rückansicht


Fertig, das Kabel am Laufwerk in vorhandene Clips gesteckt...gucken das nichts behindert wird und Gegenstück mit bissl Draht an 12V gelötet

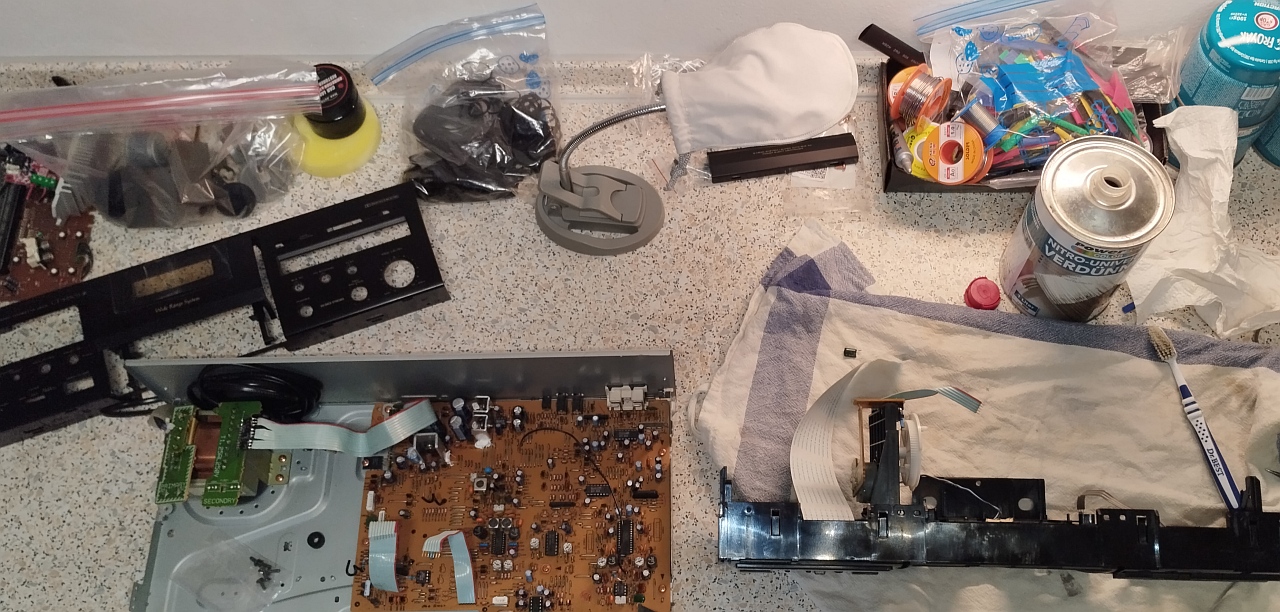

Arbeitsplatz

[spocintosh]

Nein.

[Elektronik_bastler]

weiter geht´s --->

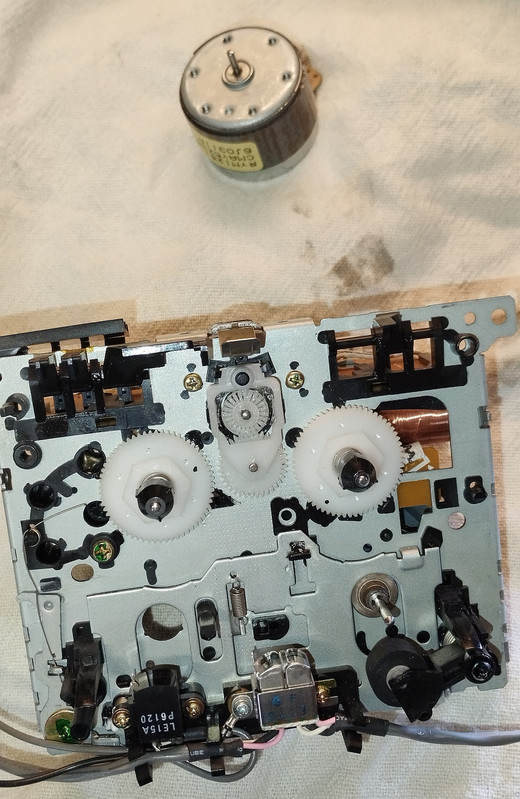

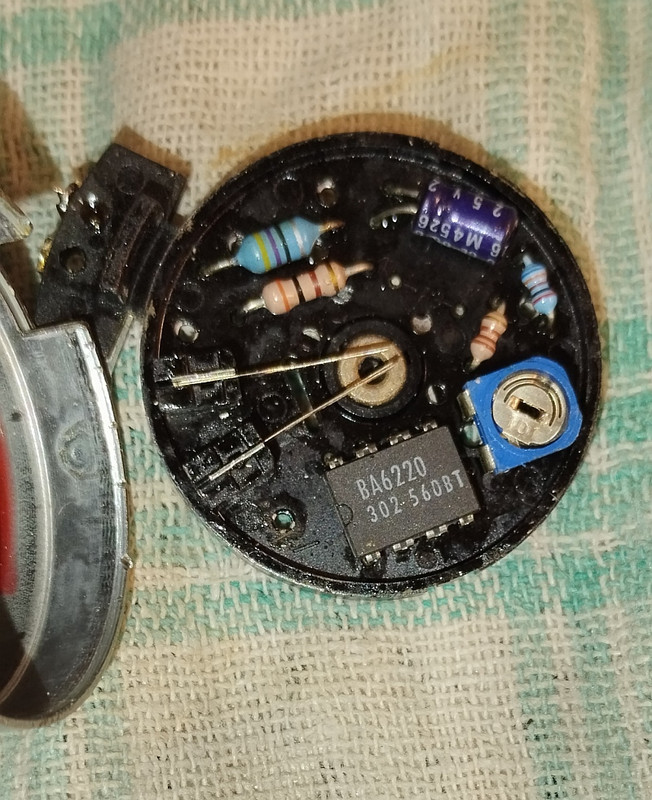

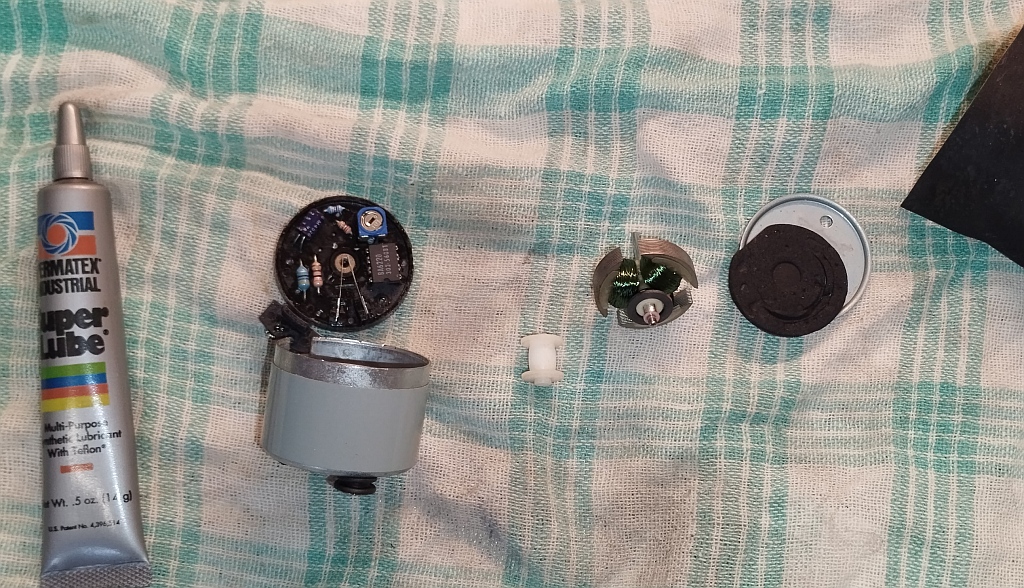

einen originalen AIWA Motor demontiert...gereinigt...geschmiert...montiert...eingebaut...test - leider ist W&F ein bissl schlechter und das Störgeräusch ist in ähnlicher Form auch da



gaaanz vorsichtig die Kohlen biegen vor zusammenbau


eingebaut für umsonst - ich lasse mich nicht unterkriegen

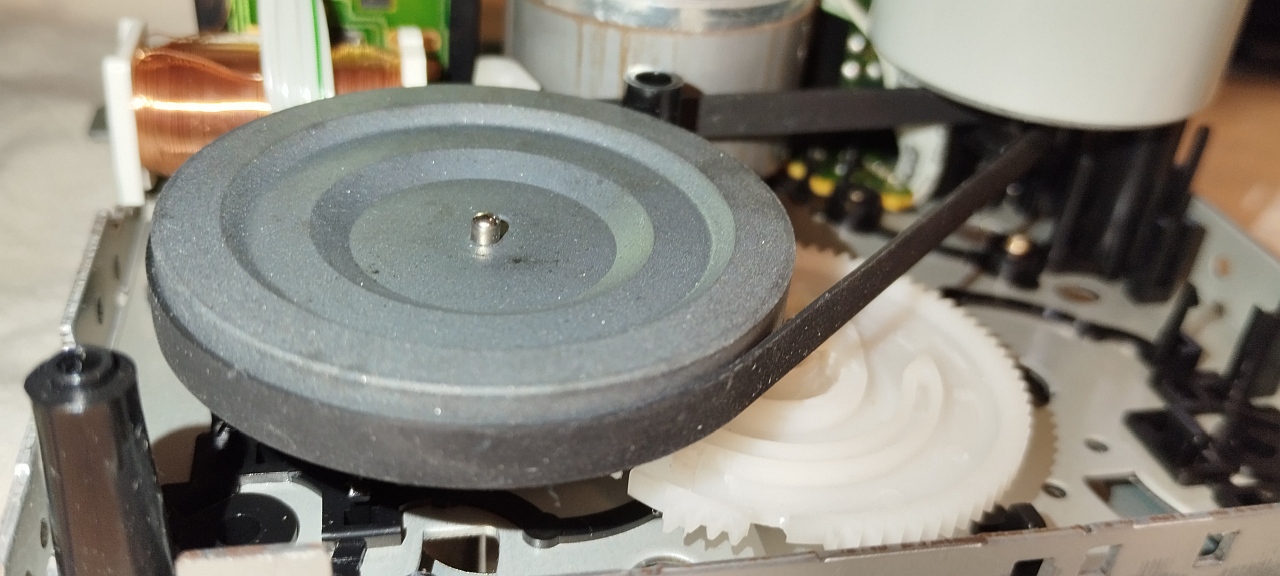

breiter Riemen Test


original Pioneer Motor geölt - kommt wieder rein.

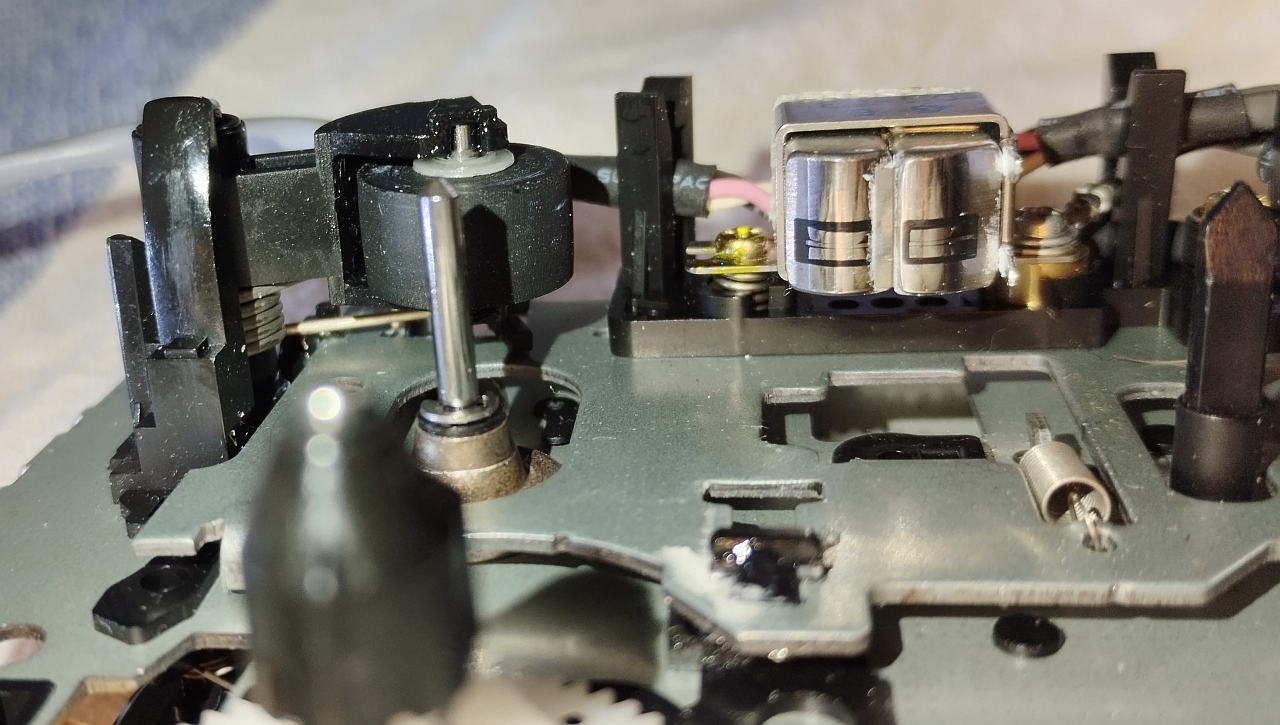

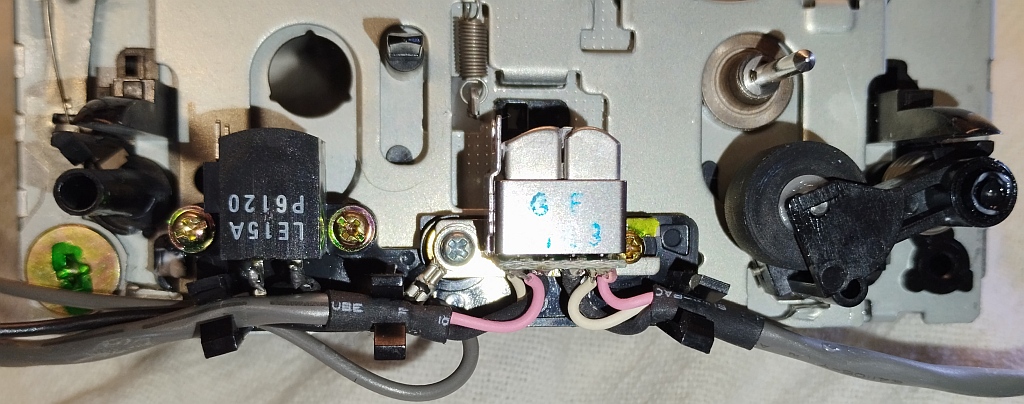

habe ein Massedraht vom Sony geklaut...geht direkt vom Tonkopf zum Laufwerk...rechts neue Rolle mit viel Gummi und Plastekern


andere Ansicht

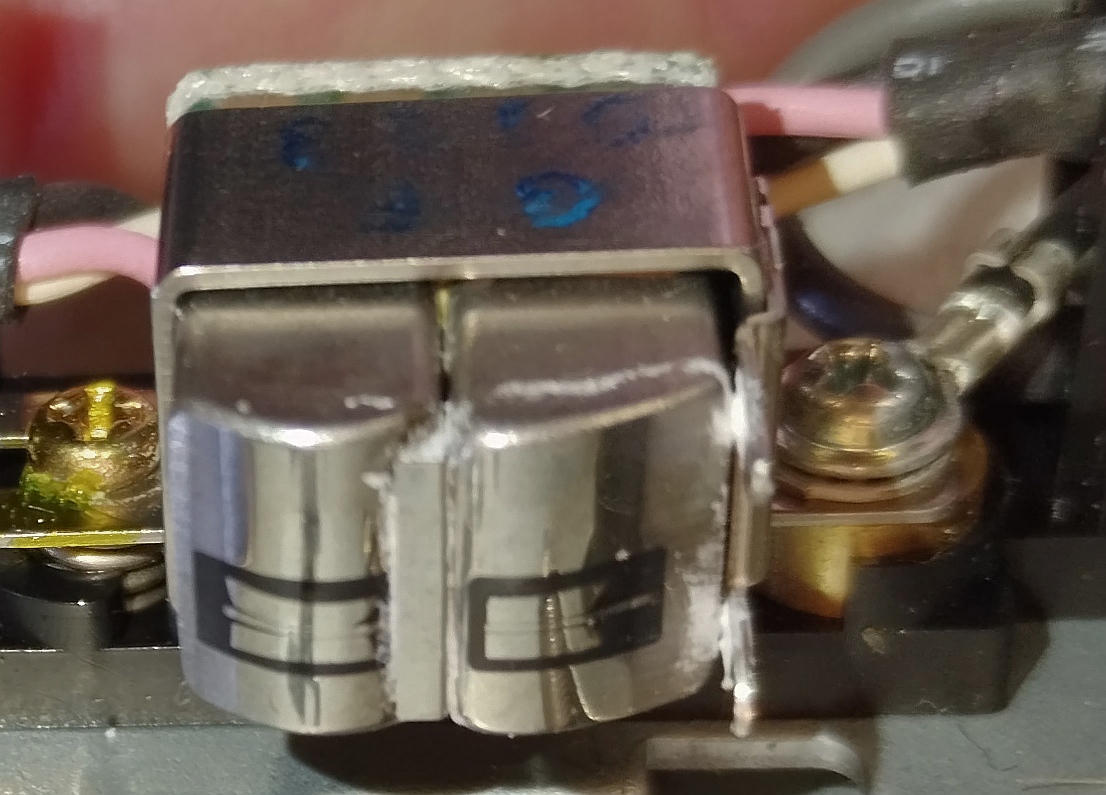

TK nahaufnahme nach polieren...es spiegelt alles keine Riefen und Kratzer

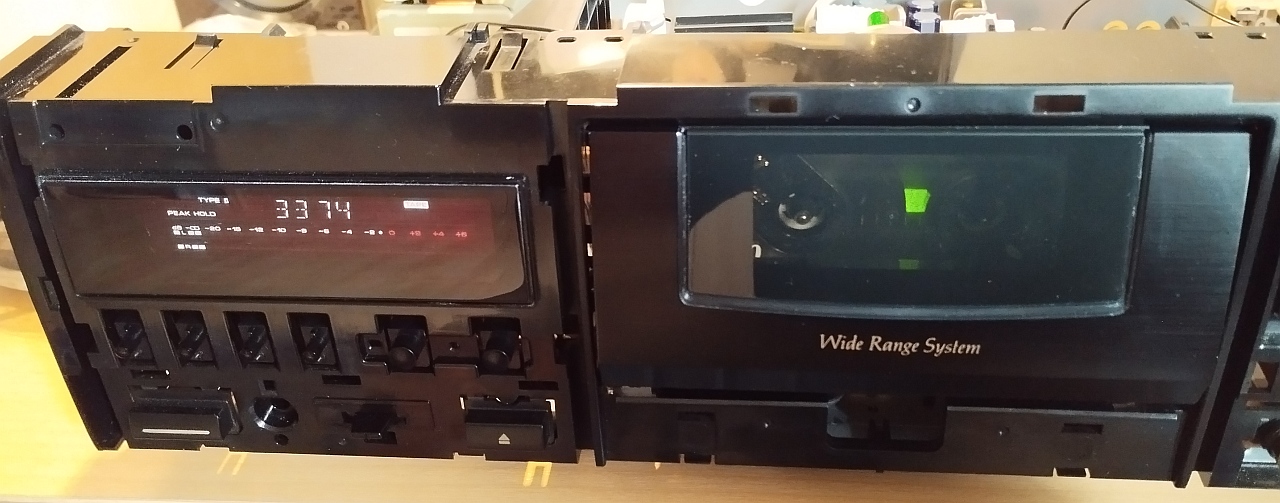

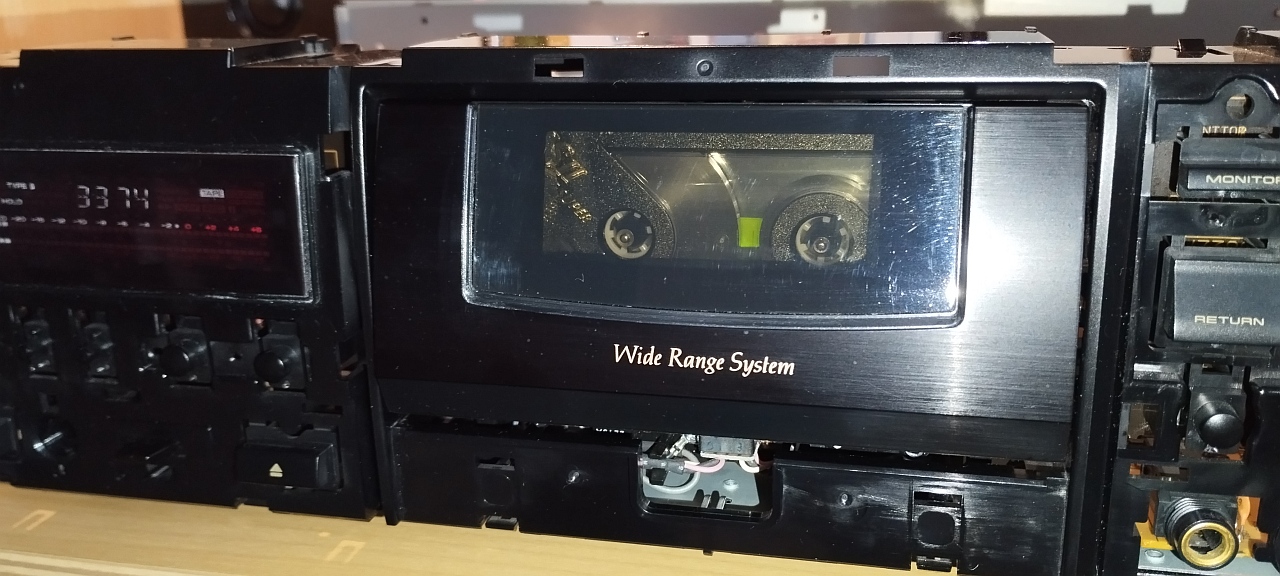

Test nach montage...es leuchtet hinter dem Tape

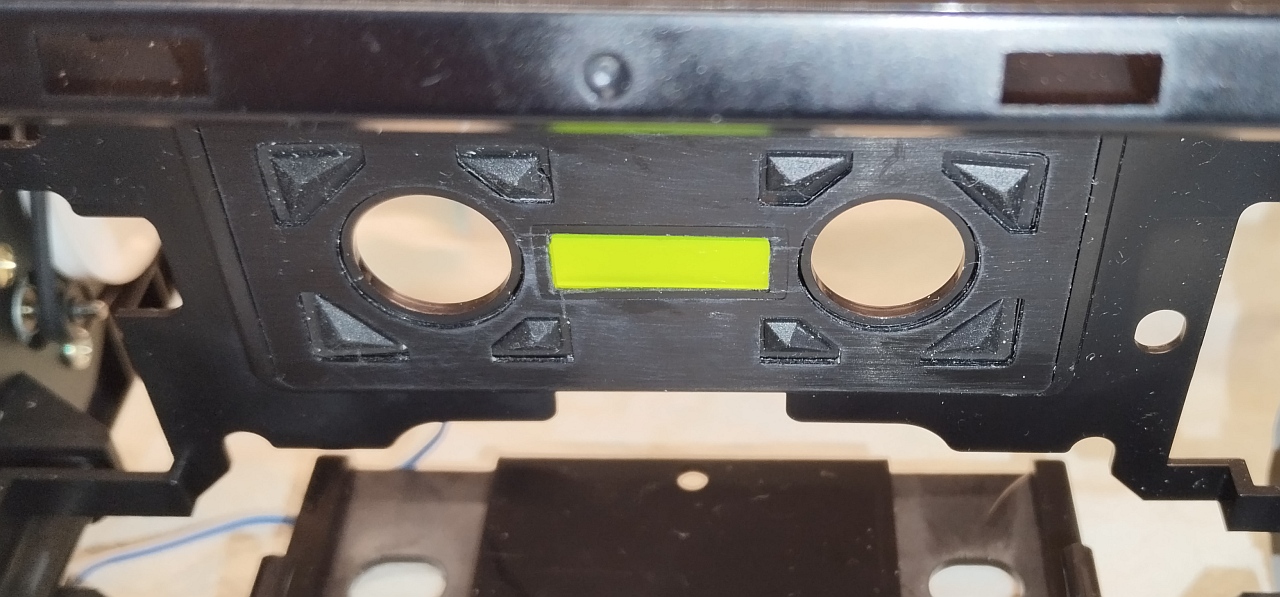

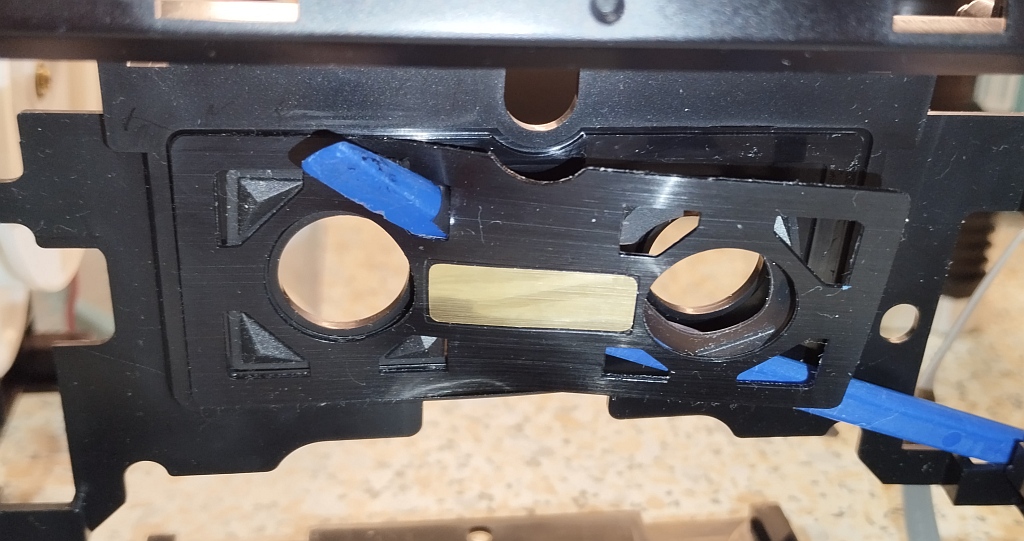

Sichtfenster poliert...muss noch 2x mit weichem Lappen und Scheibenpolitur

[Elektronik_bastler]

Weiter ---->

Nachdem die Mechanik soweit fertsch ist...kommt nun die Elektronik

Für den PC habe ich eine externe USB Soundkarte (CM6206 chip) wegen den Störungen im PC...z.B. Mausgeräusche installiert.

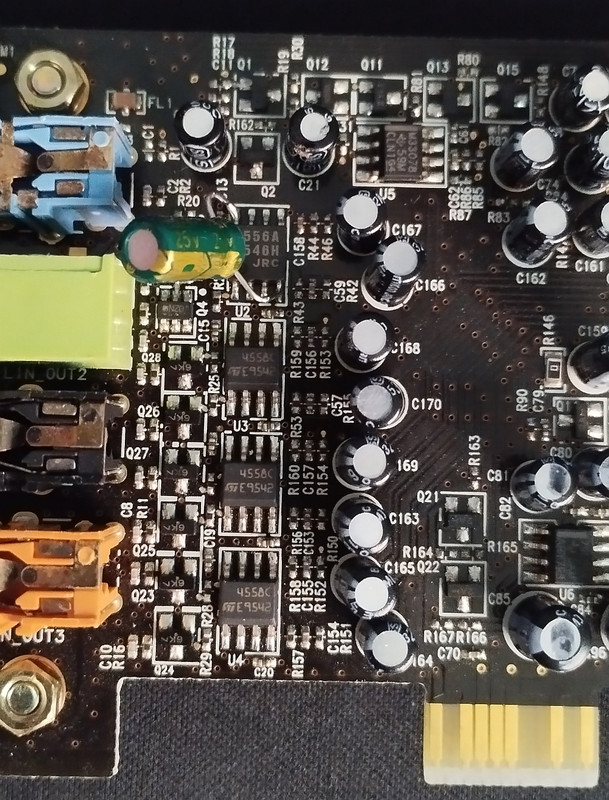

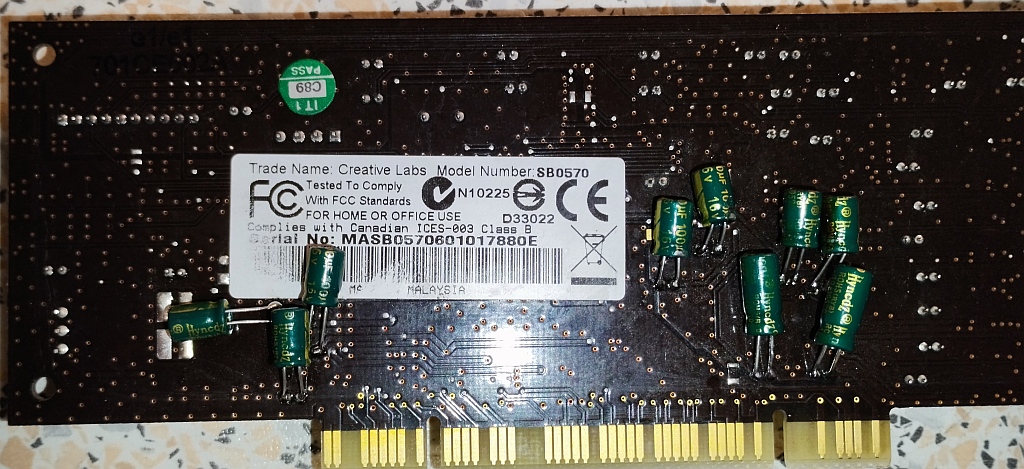

Damit fingen die Probleme an...Line in macht keine tiefen Frequenzen...Mod: 2 Elkos eingelötet...nächstes Thema - bei 20000Hz ist Feierabend egal was in der Systemsteuerung/Sound eingestellt wird. Also habe ich meine alte Soundblaster Audigy rausgekramt...dieselben Mods gemacht wie im Kassettendeck (sämtliche Stützkondensatoren 10x) mit low ESR Kondis vergrößert. Jaaa, es gibt andere Verrückte die so etwas machen...hat geholfen... -120dB Störung ...auf 24bit 96kHz eingestellt...aber ab 22kHz ist Sense. Habe mir eine Studio USB Karte mit Cinch Buchsen und gute Cinch Kabel zugelegt...

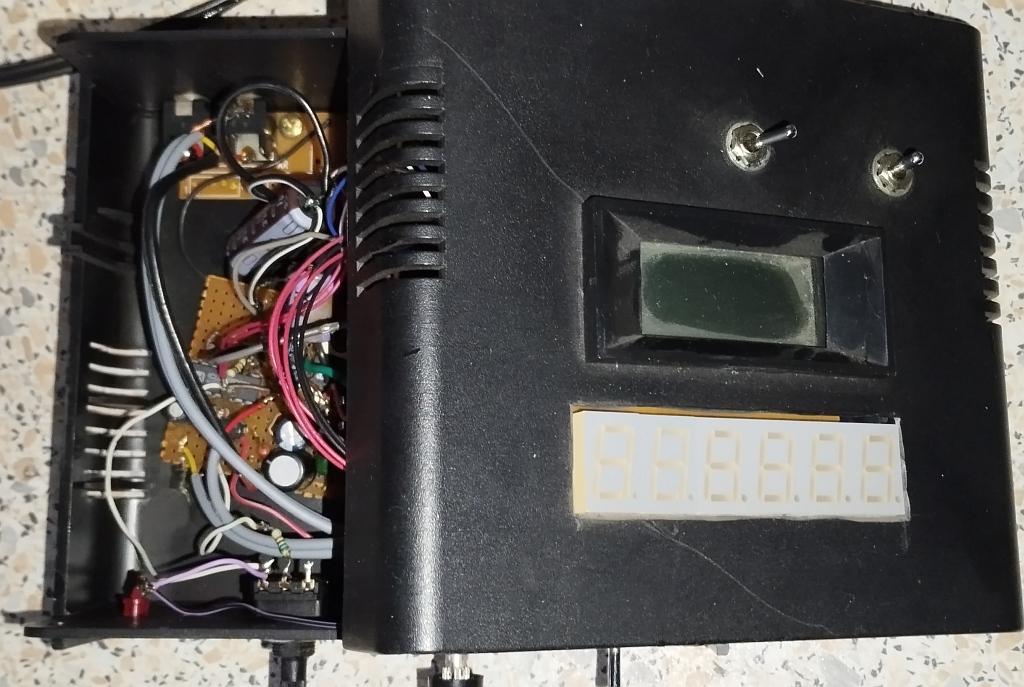

Auch Software-oszillatoren hören bei 22kHz auf...da fiel mir ein das ich früher mit einem ICL8038 einen Funktionsgenerator gebastelt habe mit Spannungsanzeige und Frequenzzähler.
Das man erstmal vernünftiges Werkzeug zusammenstellen muss ist Zeitraubend...so genug abgeschweift  !!!!

auch nur normale OP´s am Eingang/Ausgang auf der Soundkarte, die AD bzw. DA Wandler haben einen extremen Tiefpass wegen Störunterdrückung.

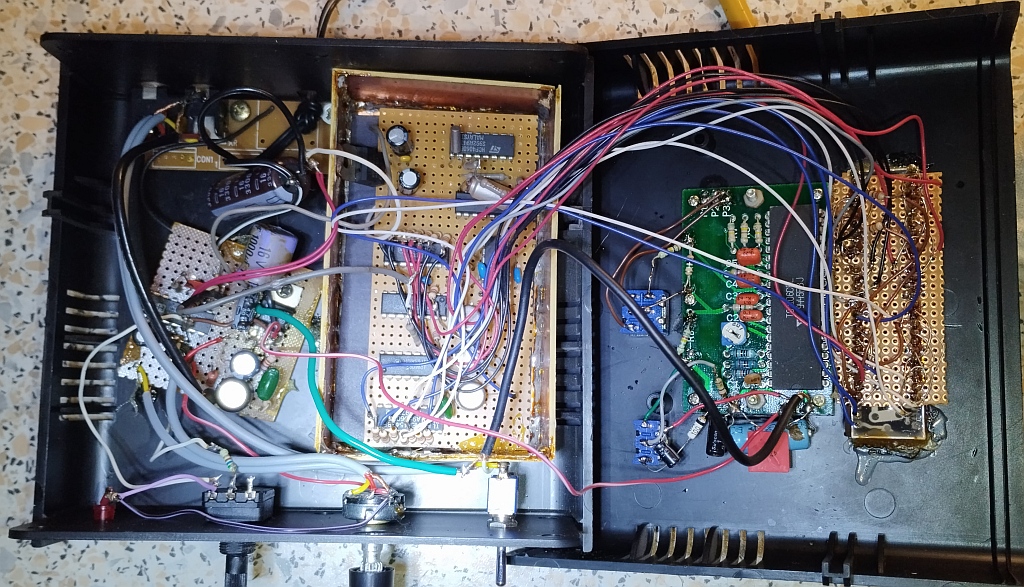

Oldschool


verstaubt

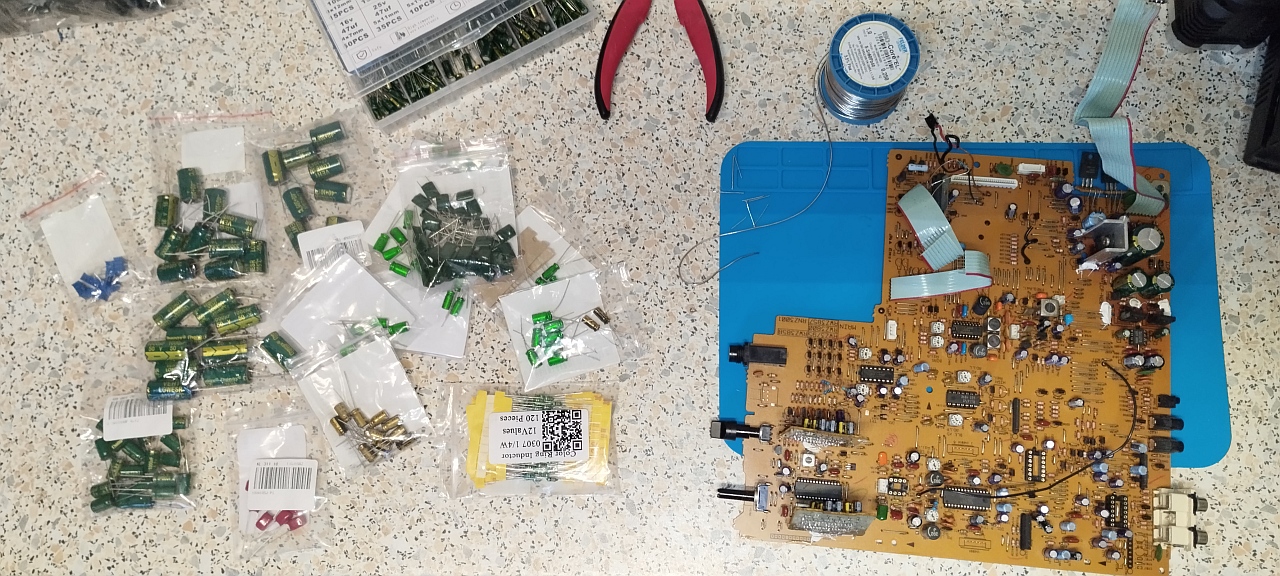

Vorbereitung Kondensatormod

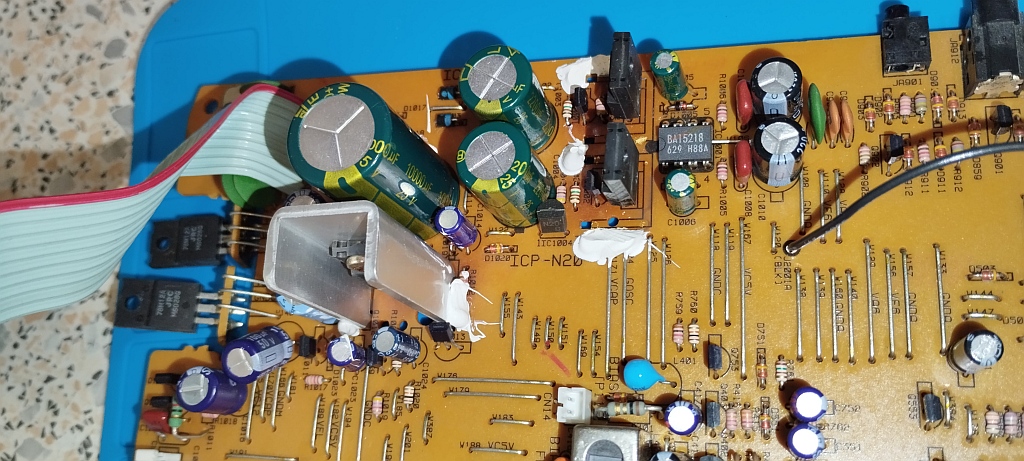

Netzteil angefangen

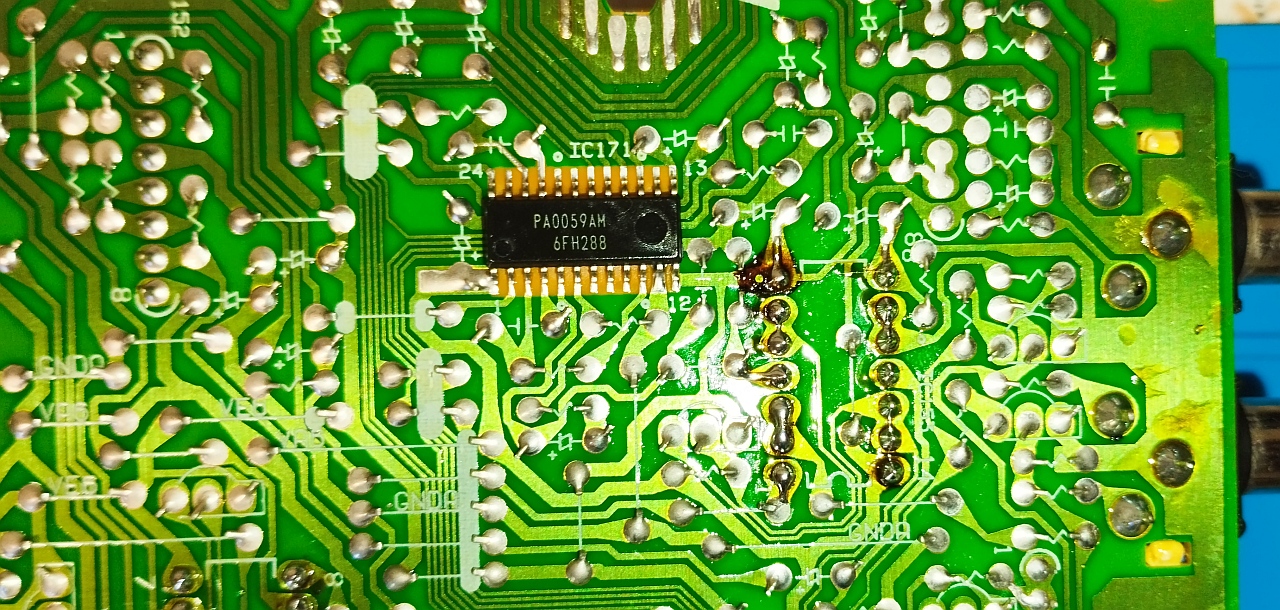

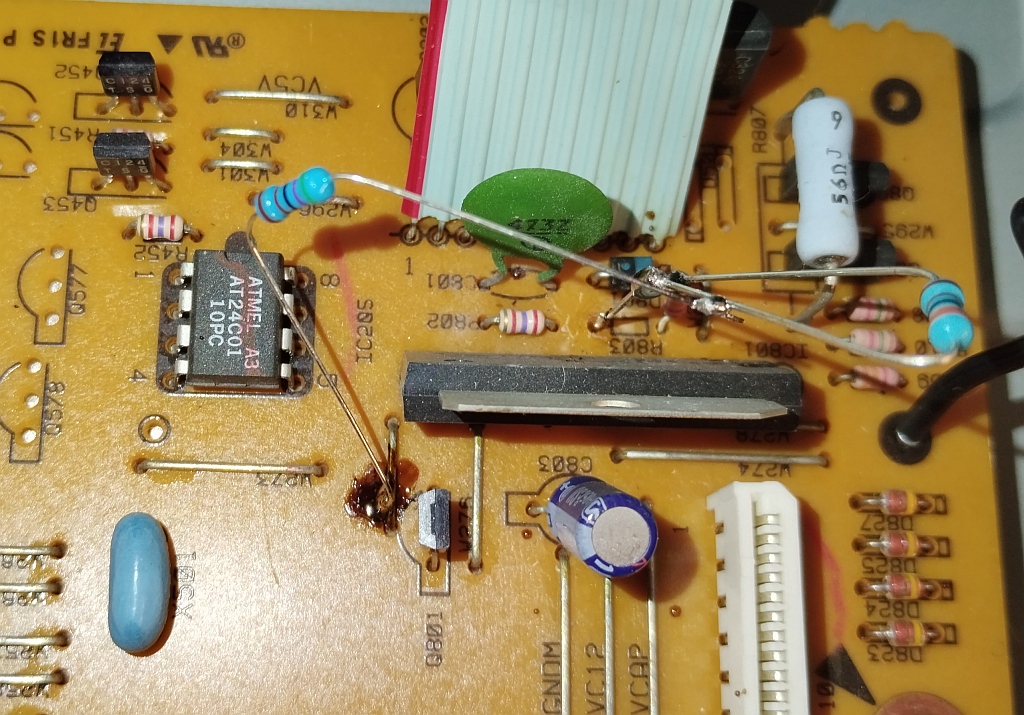

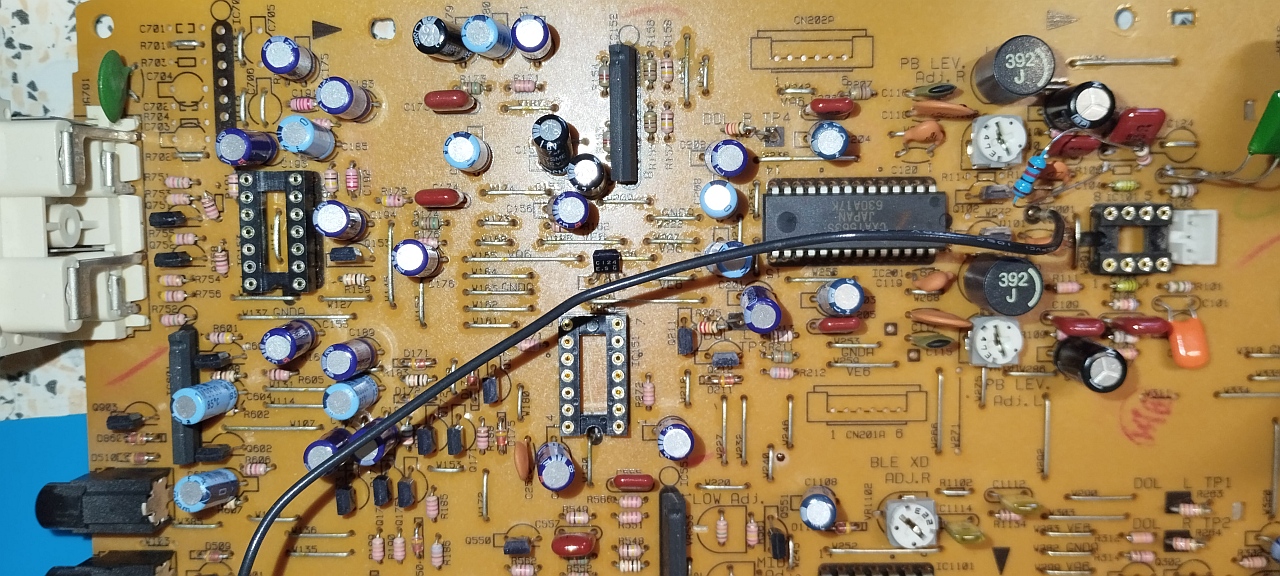

IC 4066 und M5220 ausgelötet und Schaltkreisfassungen rein.


Verfärbung rechts durch Hitze im Netzteil, Herausforderung durch darunter bestückte SMD Bauelemente

[Elektronik_bastler]

nochmal weiter --->

Flex... daneben frisch IC Fassung gelötet

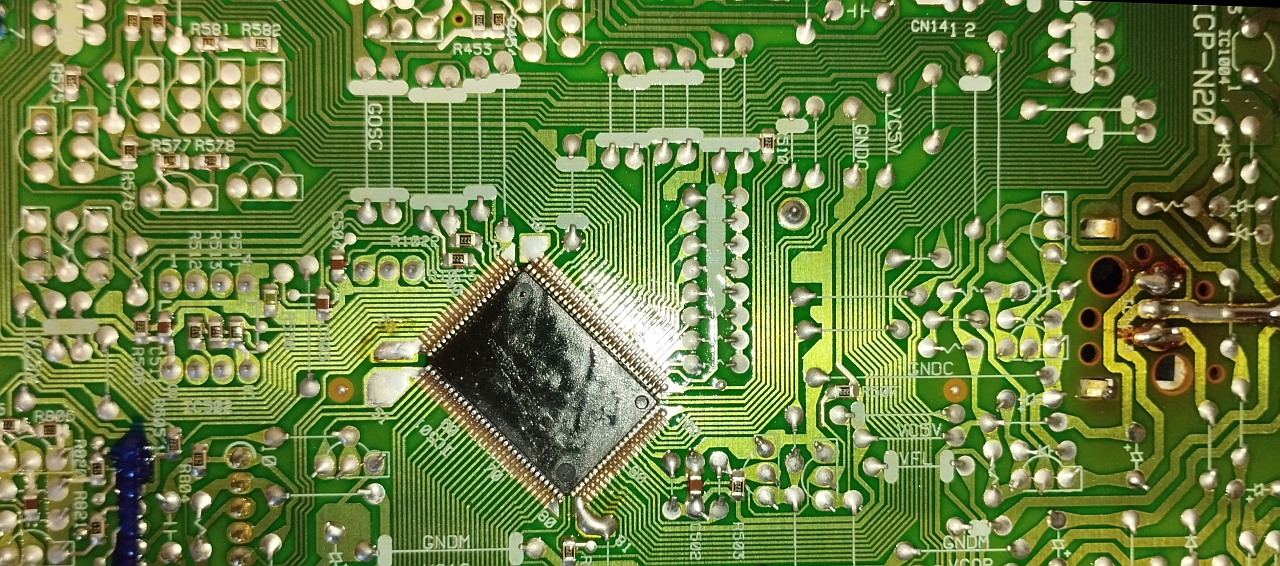

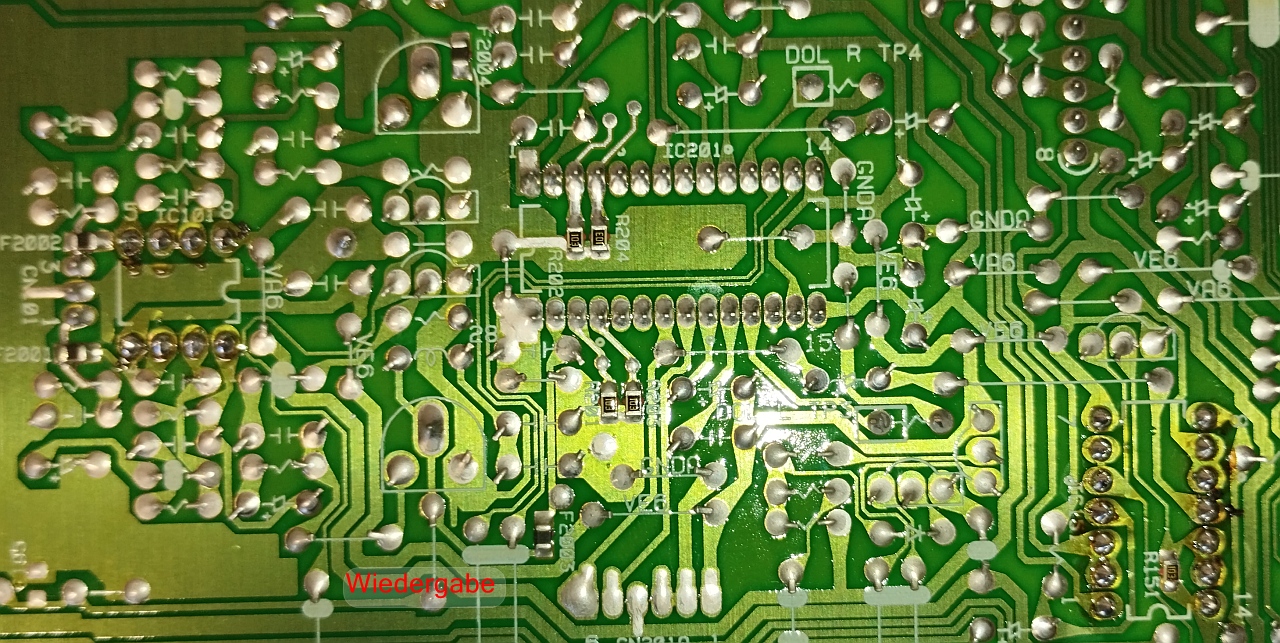

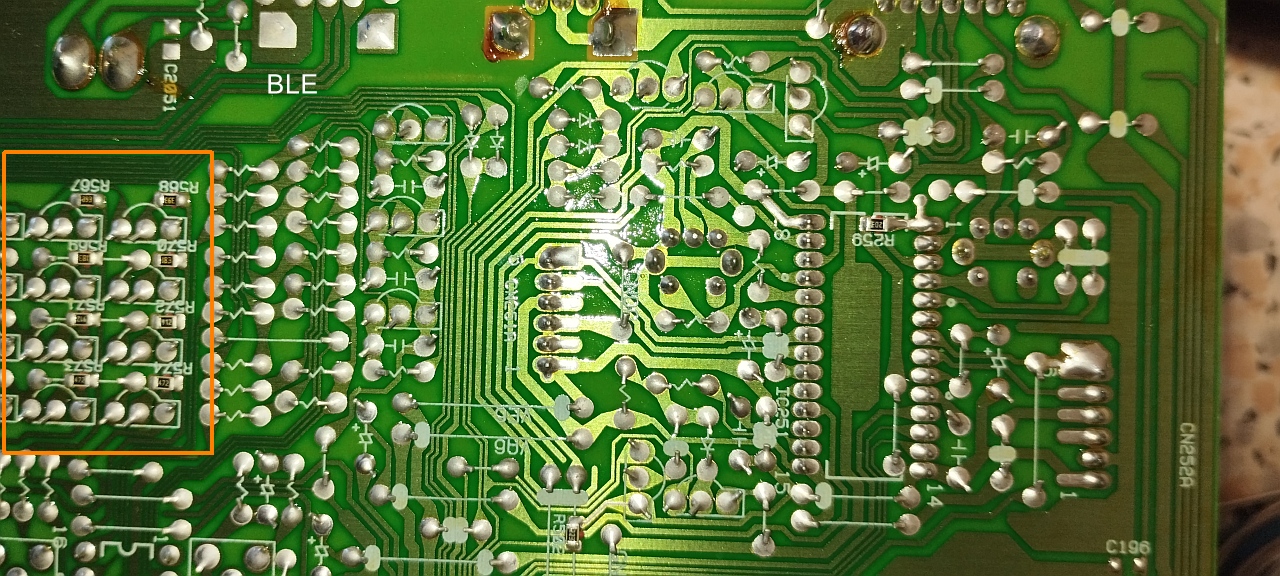

Wiedergabe Teilansicht

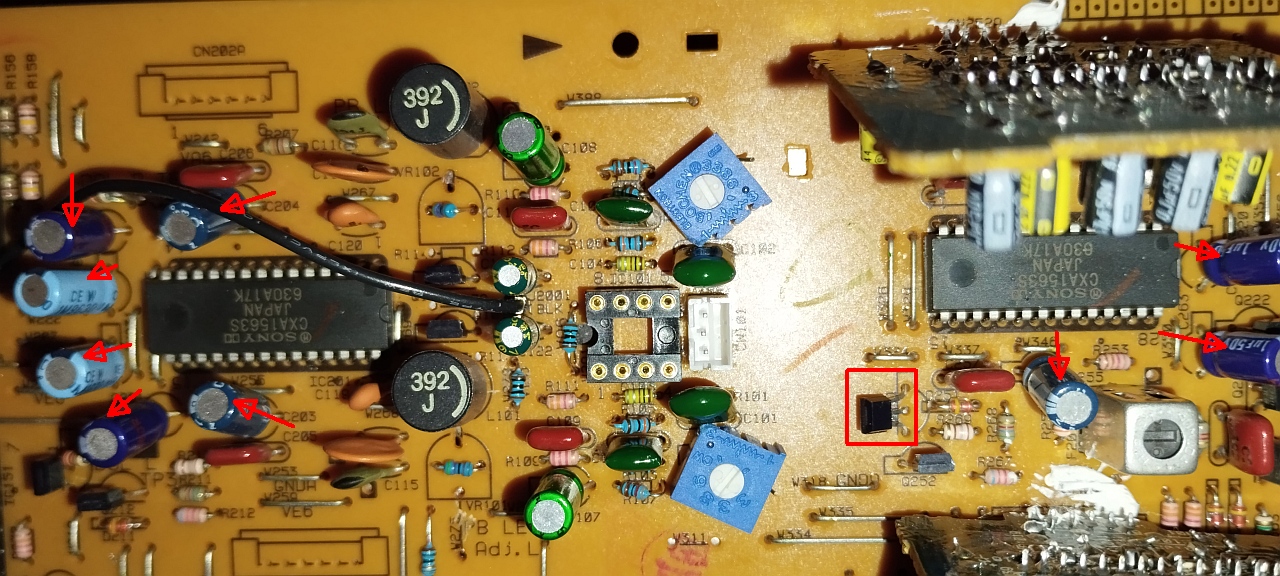

Aufnahmeteil + BLE

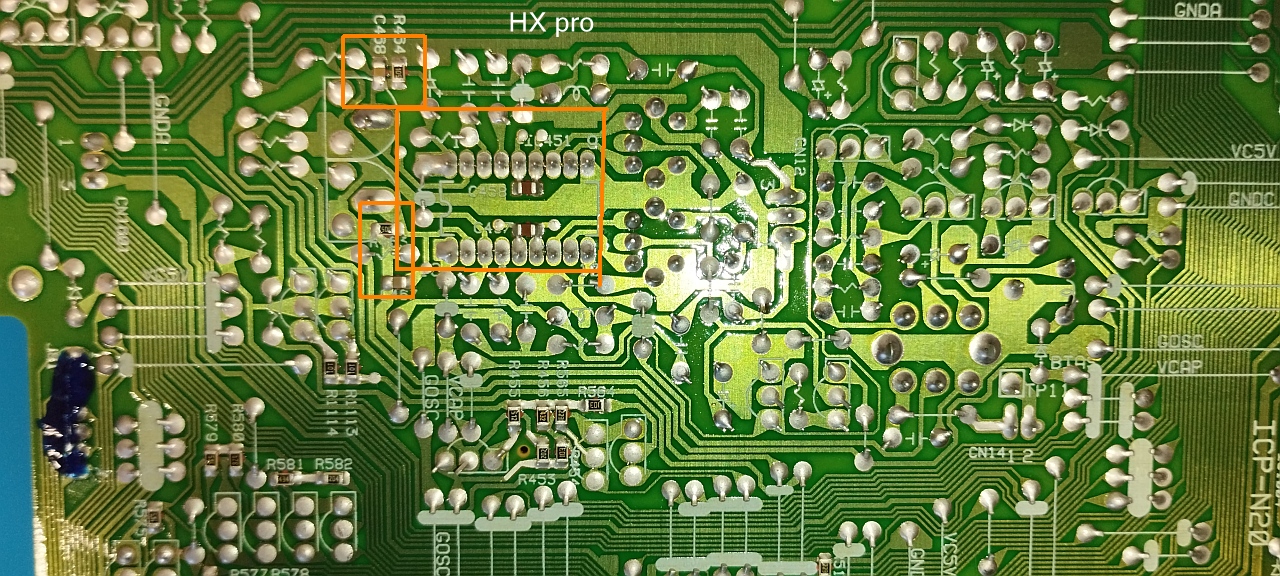

HX pro


am Playback EQ begonnen
