[Tomcat_One]

Um den Frust durch das beschissene Aprilwetter (Osterfeiertagsvermiesungswetter )  besser zu verarbeiten, habe ich bei der heutigen Preisreduktion spontan zugeschlagen:






Was macht man mit zwei EQs in einer Anlage ...

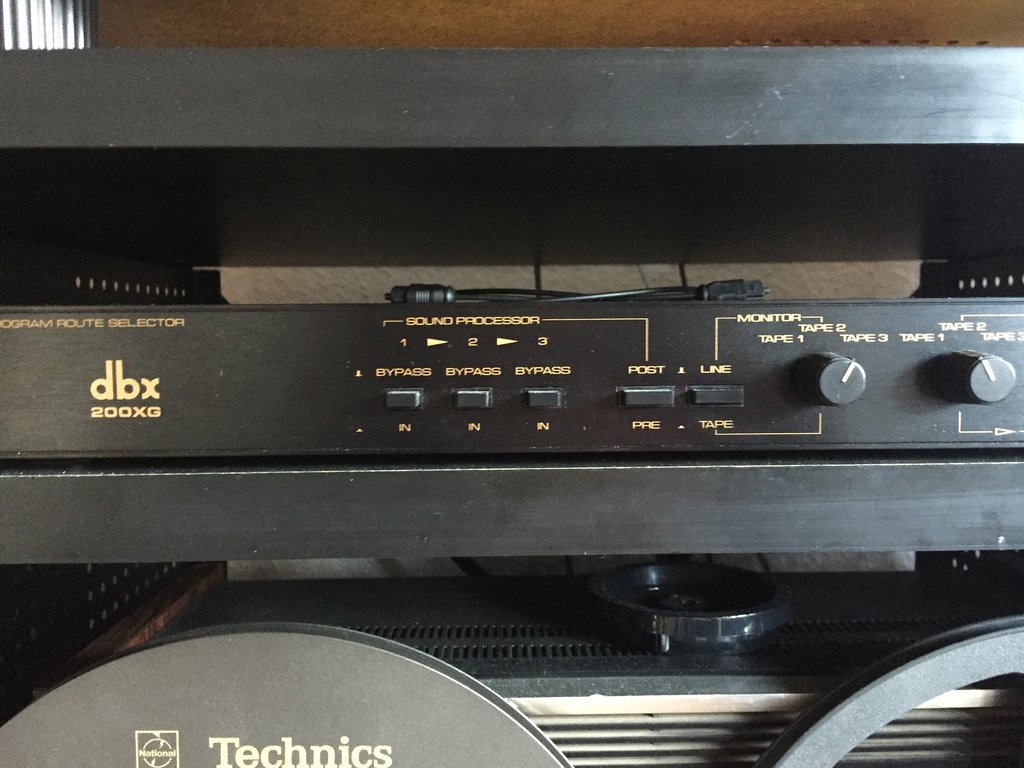

ich werde ihn am besten am DBX Verteiler als Soundprocessor für diverse Bandgeräte einschleifen.

[Tomcat_One]

Aufgeräumt

[david]

Der Verkäufer vom Technics SV-P 100  ist ein Hifishopbetreiber. Ich habe schon mal von ihm gekauft, abgesehen davon das er zu faul zum bewerten ist, hat alles super funktioniert.

Hier noch aber was ganz anderes das ich euch nicht vorenthalten möchte.
Neue Laser für SL-P350, 550, 770 und 990
https://www.gurukullame.com/technics-soa...153949.htm

[Musikliebhaber 67]

Es ist vollbracht. Sie ist komplett.

Mein Jugendtraum.






















Vielen Dank an alle die Rat und Tat zum Gelingen beigetragen haben.

[Tom]

Gratuliere

[Tomcat_One]

Wie dem Musikliebhaber da oberhalb geht es auch mir: ich bin am Ziel!
Große, fette, braune vintage-Technics-Männeranlage ist jetzt vollständig!
Der frisch geschossene SU8600 Verstärker wird als Vorstufe für die SE9600 mißbraucht. Schade, aber ich spare mir einen Batzen Geld im Vergleich zu einem eh nicht erhältlichen SU9600. Die Optik ist mindestens so gut. Auf den Fotos wird gar nicht klar, wie gewaltig der 8600er wirkt, wenn man ihn live vor sich hat:
Wirklich riesige und schwere Alu Knöpfe - die Haptik kann sogar mit meinem Optonica SM3000 mithalten, unglaublich!


Der hübsche Receiver, der vorher obenauf thronte muss sich ein anderes würdiges Platzerl suchen, jetzt ist der Tangentialdreher ganz oben. Recht so!
Eventuell würde ich noch ein SH9020 Power Meter dazustellen, wenn mir mal eines zuliefe, aber im Prinzip bin ich so schon fertig.
Die Wabenscheiben-LS klingen so fein, dass ich den EQ meist im Bypass lasse.
Beim Verkabeln muss ich noch ein wenig tricksen, und den obsoleten Preceiver muss ich bei Gelegenheit mal aus dem Rack kletzeln.






Gruß, Tom

[sankenpi]

Vollständig??? Da fehlt noch der Videopaul, dieser TV-Tuner - TR-565EU - mit Bildschirm...

[Tomcat_One]

Vollständig??? Da fehlt noch der Videopaul, dieser TV-Tuner mit Bildschirm...

... jetzt wo du's sagst .....

[micro-seiki]

... außerdem fehlt ein Technics SL 1000 MK2!





BTW: Es gibt genau drei Komponenten, deren Weitergabe ich bis heute bedauere. Das eine war der Linn Ittok LV2. Damals war ich jung und brauchte das Geld. Die zwei anderen waren die Technics SU/SE 9600. Die habe ich in einem Anfall geistiger Umnachtung zu Geld gemacht und mich auf meinen Röhrenverstärker zurückgeschmissen. Drei Monate später habe ich es schon bereut und mir eine Nakamichi CA5/PA7 Kombi geholt. Den Technicsen trauere ich bis heute nach. Leider sind sie im Preis seitdem auch nicht unerheblich gestiegen.

[Tomcat_One]

Schön isser! Ist das der mit der Obsidian-Zarge?

[micro-seiki]

Jepp, das ist der mit der SH 10B3 Obsidian-Zarge.

Gibbet hier im Doppelpack:

[Dude]

Mal wieder ein bischen Brot und Butter zwischendurch, heute kam der hier an, ist von einem Kollegen, der ihn von seinem Vater aus Erstbesitz übernommen hat, leider spielt er nach seiner Aussage nur noch auf einem Kanal. Wegen des ideellen Wertes würde er ihn gerne weiterbenutzen, und deswegen ist er jetzt hier.



Ein Technics SA-300. Obwohl das die Einsteigerklasse ist (STK0039 Hybiridendstufen etc.), hat der kleine Knuffel eine enorme Anfassqualität, an der Front alles aus Metall, gerastetes LS-Poti und gediegene Optik.

Originalunterlagen waren auch dabei, zusammen mit einer Akai GX-215 D Bandmaschine und ein paar Heco Profiton 360 Tröten ging das Paket 1978 für 1898,- DM über den Tresen.



Receiver sind ja recht diagnosefreundlich, und nach grober Sichtkontrolle hieß es Stecker rein, Kopfhörer und Antenne drangehängt, Sender reingekurbelt, und siehe da, nach ein wenig Rumfummelei an den Tape Monitor Schaltern war der linke Kanal wieder da. Dachte ich es mir doch. Außer gründlicher Schalterkur und ebensolcher Behandlung des raschelnden LS-Potis wird nichts weiter zu tun sein. Dank Baujahr 1978 sind ausgelaufene blaue Matsushita-Elkos nicht zu befürchten, was die erste Sichtkontrolle soweit bestätigt hat.

Gibt die Tage noch ein paar Bilder vom Innenleben.

Gruß,
Stefan

[Pacu]

Mal wieder ein bischen Brot und Butter zwischendurch...............

Schönes, absolut zeitloses Design.
Ich bin ein Fan von diesen meine Meinung nach völlig unterschätzen "Mittelklassegeräten".
Danke fürs zeigen.

[nice2hear]

Von Seite 2 dieses Threads mal ein Bild meines "kleinen Bruders" des SA-300

SA-200 Receiver

[Tomcat_One]

Brot und Butter finde ich gut!
Dann setze ich die Reihe noch mit dem 500er fort.
Ob das jetzt Käse oben auf dem Butterbrot ist - oder nicht, ist mir Wurst.

[dettel]

[Dude]

So, hier wie versprochen noch mal ein Bild vom Innenleben des kleinen Technics SA-300 mit beiseite gelegtem Lampenkasten, nach Aufarbeitung.  Schönes Beispiel dafür, dass man auch in der Pappbodenklasse sauberes Engineering abliefern kann. Kabelverhau eigentlich nur durch den Wahlschalter für die Netzspannung, sonst alles sehr geradeaus hier:



Links vom Trafo (auch mit Ü40 noch völlg gerauschlos) geht die Puste über den Gleichrichter und die Siebelkos direkt zu den Endstufen, das finde ich sehr schön gemacht. Das Signal kommt von links unten aus dem Klangregelnetzwerk. Rechts oben das Frontend, darunter der Phonopre in Form der beiden nebeneinander liegenden Lakritzstangen mit dem Dickschicht-Widerstands/Kondi-Netzwerk direkt drunter. Eingangsimpedanz 68k, Kapazität 220 pF.
Für die mühevolle Schalter- und Potikur muste leider nicht nur die Front runter, sondern auch die Chassisfrontplatte weggeklappt werden, inkl. Aushängen des Tunerseils aus einer der Spannrollen. Dank mit Klebeband auf der Trommel vom Drehko gesichertem Seil ging das unfallfrei über die Bühne.



Entgegen meiner ersten Vermutung laufen die blauen Matsushita-Elkos wohl auch schon vor BJ 1980 aus. Alles 10 bzw. 16V Typen:



Die beiden orangenen Elkos koppeln das Signal in den Differentialeingang der Endstufe ein und sind noch einwandfrei, die habe ich nur zum Testen ausgelötet weil in dem Gerät noch mehr davon im Signalweg liegen.  Alle anderen Elkos habe ich nicht angefasst. Für die türkis eingefärbten Birnen muss ich mir noch adequaten Ersatz einfallen lassen.

Alles in allem bin ich als Amateur einen 3/4 Tag zugange gewesen, hauptsächlich wegen der Schalter. Die Arbeit war es meines Erachtens aber wert, da das Gerät jetzt für viele Jahre wieder gut dasteht, sprich er läuft ohne Fehl und Tadel. Vom Tuner habe ich die Finger gelassen, die Schleifkontake an der Drehkoachse waren sauber und er empfängt tiptop in Stereo. Angenehmer Weise lässt sich die Tunerskala durch seitliches Verschieben gut einstellen, und das passte dann auch übers Band. AM kam über die eingebaute Ferritantenne auch was vom Balkan rein, also alles im Lot in der Empfangsbude.


Sein Besitzer wird sehr efreut sein.

[sankenpi]

Für die Lampen gibt es sogenannten Tauchlack in grün oder blau. https://www.conrad.de/de/o/tauchlack-lam...01031.html

[Dude]

So, der SA-300 hat jetzt auch das Licht wieder schön. Fürs Foto musste ich gedämpftes Licht abwarten, bei vollem Tageslicht ist das nur ein Hauch.

[david]

Hier noch aber was ganz anderes das ich euch nicht vorenthalten möchte.
Neue Laser für SL-P350, 550, 770 und 990
https://www.gurukullame.com/technics-soa...153949.htm

war wohl doch nix, anscheinend ein Fakeshop!
Zum Glück mit PayPal bezahlt

[hifijc]

Für die Leute die noch eine 1210er Haube suchen:

https://www.indiegogo.com/projects/color...ucGWN_m0#/

finde ich ganz cool, 52€ für ne neue gut passende Haube mit Gratis Versand innerhalb Deutschlands. Kann man machen!

[jotpewe]

Sogar in meiner Lieblingsfarbe erhältlich...

Bin gespannt. Noch fehlt ja etwas Geld für das Projekt.

[Tomcat_One]

Wenig weiter oben schrieb ich noch, ich sei am Ziel ....

inzwischen ist ...
1) mir die Passende "echte" Vorstufe ins Netz gegangen, die aber noch beim Fachmann revidiert wird
2) die gleiche Endstufe in "schön" als Beifang mitgekommen. Bei der anderen wird dafür eine ausgebrannte VU Beleuchtung getauscht.
3) ein RS673 Deck gefunden worden, welches zu meiner Überraschung 45cm breit ist und somit besser zu den 9600ern passt als das 671er.




Grüße, Tom

[Tomcat_One]

Eben habe ich die "neue" Vorstufe und die "alte" Endstufe (VU Beleuchtung war hin) von der Reparatur zurückbekommen und in die Wohnung geschleppt. Als ich sie so abstelle ....




denke ich mir, das wäre doch Anlass für so ein Werbe-Stilleben wie in den 70ern.






Und hier noch das ganze Ensemble - zusammen mit einem Sperrmüllfund vorgestern, über den ich quasi gestolpert bin, als ich von der Arbeit heim kam. (Kiste inklusive)





Gruss, Tom
