Frisch eingetroffen,die "Neuzugangsecke"

[elvis874]

Moin,
Car EQ ist tatsächlich, das was der Name sagt. Ein Equalizer für Aufnahmen fürs Autoradio.
Viele Grüße
Lars

   Scheint nicht so der Renner gewesen zu sein... habe ich noch bei keinem anderen Gerät gesehen.

[Kimi]

Nur ein Chassis für mein kommendes Sub Projekt... Richtig oldschool und sauschwer

[nice2hear]

Der CD104, angeschlossen an den Verstärker lieferte nur ein Mono-Signal   Warum? Weil die Cinchkabel falsch an der Platine verlötet sind, nämlich Signal und Masse vertauscht

wie, da hinten??? Sachen gibts....

Heisst die Masse-Ltg müssen zusammen in der Mitte und rot/weiß außen, oder?

[havox]

Jepp, genau da   Ist jetzt umgestrickt (L bzw. R jeweils aussen, Abschirmungen an den beiden mittleren pads) und alles ist paletti   Es gibt hier auf dem verbauten board im Gegensatz zum Layout aus dem Service-Manual kein gemeinsames pad für die Abschirmung beider Kanäle, sondern zwei, die natürlich irgendwo kurz dahinter miteinander verbunden sind.
Einmal Widerstände messen an den Cinch-Steckern Stift L gegen Stift R und Hülse L gegen Hülse R hatte alles gezeigt was ich wissen musste.






Es gibt Leute, die machen aus sowas ein halbstündiges Youtube-Video

[janniz]

Also Sachen gibts, die sind kaum zu glauben   (...)

Das war der erste CD-Payer, den mein Vater gekauft hat. Vorher hatten wir einen CD-100 leihweise. Ein tolles Gerät, der 104! Und in dem Zustand! Ich bin neidisch, wirklich ...

[HifiChiller]

kimi : der darf aber in dem schönen „bumblebee-yellow“ eigentlich nicht in ein nicht transparentes Gehäuse, oder ?
Banana-Buchse direkt am Chassis ist ja auch spacy ?

[Kimi]

Ein Gehäuse aus Acrylglas wäre natürlich designmäßig so richtig derbe nice... Und vermutlich unbezahlbar. Zumindest als komplettes Gehäuse.
Edit: Jetzt schaue ich gerade nach Acrylglas und überlege ein "Sichtfenster" einzubauen

[Pernod61]

Hallo Kimi,

vielleicht findest Du hier eine Acrylglas-Lösung:

        https://acrylhaus.com/Plattenspielerhaub...ransparent

Gruß
Andreas

[Bastelwut]

Ich wollte irgendwie schon immer einen TD145 MK nix in Nussbaum haben.
Nicht, dass ich gesucht hätte, aber als er jetzt in Mittagspausenreichweite
angeboten wurde habe ich nicht lange überlegt.
Für mich einer der schönsten Thorense überhaupt und dann noch mit
fast intakter Haube und Einstellehre für den Tonabnehmer.
"Einen Nadelschutz für den Transport hätte ich auch noch"

[Kimi]

Hallo Kimi,

vielleicht findest Du hier eine Acrylglas-Lösung:

        https://acrylhaus.com/Plattenspielerhaub...ransparent

Gruß
Andreas

Danke, aber nicht in nur 4mm Stärke. Ausserdem wird mein MDF Gehäuse aus 22mm Platten demnächst erstmal fertig.
Trotzdem guter Tipp

[onlyurushi]

Nur ein Chassis für mein kommendes Sub Projekt... Richtig oldschool und sauschwer

Schaut aber nach einem Breitbänder aus

[Kimi]

Absolut nicht. Und über 400Hz sollte man ihn auch nicht einsetzen. Darunter aber ist er sehr klirrarm

[source]

...den Bass gab es auch mit schwarz eingefärbter Membran und schwarzen Korb...er war statt I.T.  mit GRADIENT gelabelt.

[ted_am_see]

Gradient?
War der Name nicht geschützt?
DieFinnen haben meine Subs für die Quads gebaut.... Siehe https://gradient.fi/en/gradient-vintage-...sw-63.html

Name Steal?

[source]

Es ist gerade einer in den Kleinanzeigen verfügbar:

Gradient Nova MDS12DVC


Kenne nur den Hersteller GRADIENT der über Inter Technik lief.

[MiDeg]

Hallo zusammen,

hab gerade keine Lust ein neues Thema aufzumachen. Ich den letzten Wochen haben sich bei mir als Beifang einige LoFi Komponenten angesammelt. Ich starte mal mit:


Yamaha T-300. Funktioniert einwandfrei, brauchte nur eine Grundreinigung. Das obligatorische In-Action-Stereo Foto hab ich leider vergessen. Kurz reing´schaut:


Nich viel drin.

Als nächstes ein englischer LoFi Amp:

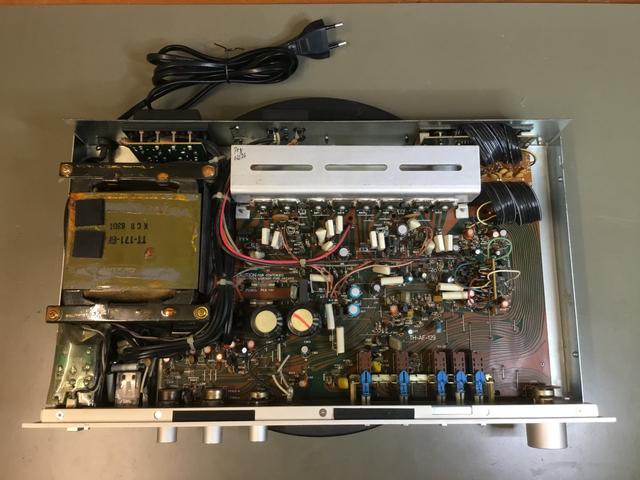

Rotel RA-820. Funktionierte ebenfalls einwandfrei. Poties und Schalter tiptop. Gehäuse, Front und Knöpfe gereinigt und auch mal reing´schaut:


Ausgeblasen, Elko-Check ohne Befund, Ruhestrom nachgestellt und kurzer Sinus-Check. Skuril ist, dass Speaker „A“ immer angeschaltet sind. Bei Kopfhörer Genuss müssen die Lautsprecher an Speaker „B“.

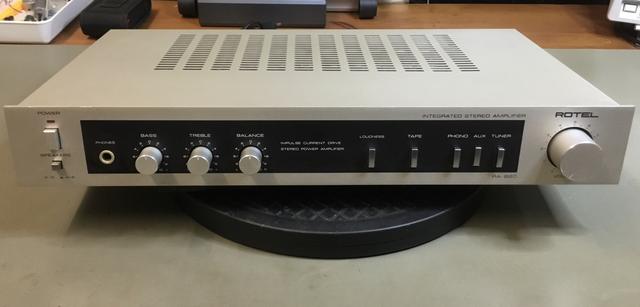

Alles bestens, Front ohne Makel, kann ins Lager.

Nun ein aus dem Forum angeschwemmter Technics SU-V3 in braun:

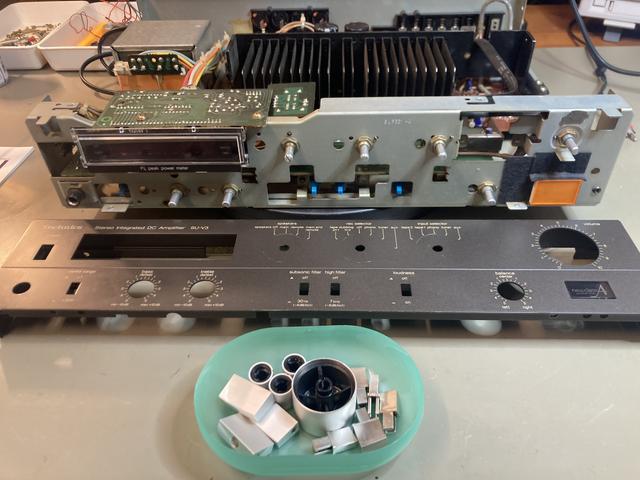

Hier war der Lautstärke-Knopf an der Wellenführung gebrochen, ansonsten volle Funktion. Da alle Teile noch vorhanden waren habe ich die Plastikhülse geklebt. Ziemliche Patina, daher habe ich auch hier das Gehäuse gereinigt, Front zerlegt, Knöpfe ins Ultraschallbad:

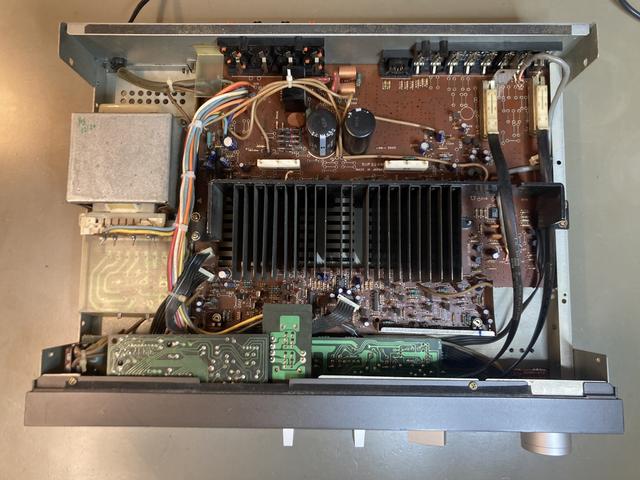

Und natürlich auch mal reing´schaut:


Auch hier lediglich ausgeblasen, Elko-Check ohne Befund, Ruhestrom nachgestellt und kurzer Sinus-Check. Solide Technik, da gibt es nicht zu mäkeln. Macht ordentlich krach.

Und zum Schluss HiFi TDA1541 DAC im ranzigen LoFi Vollplastik Gehäuse mit schrägem Bedienteil:

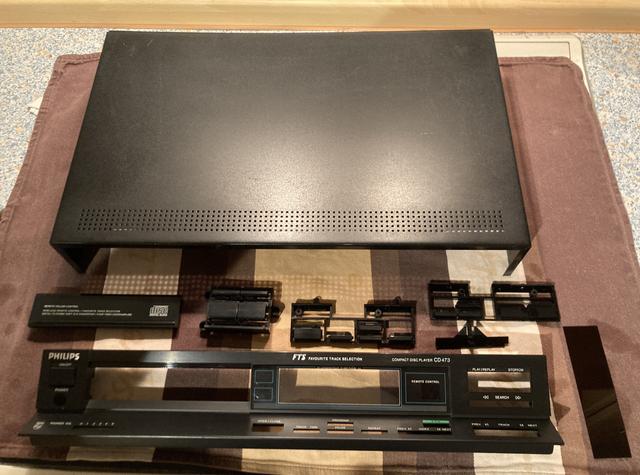

Philips CD-473 aus dem Partykeller, immerhin mit funktionierender Fernbedienung. Er funktionierte noch, war allerdings mit ordentlich klebriger Patina fragwürdiger Herkunft bedeckt, so dass hier auch erst mal eine Reinigung anstand:

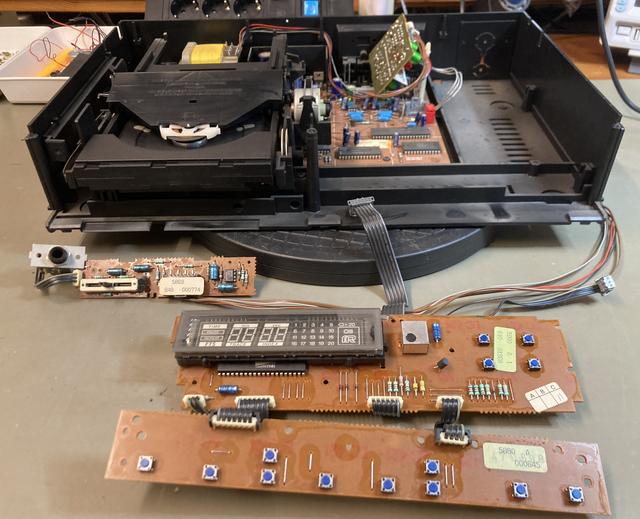

Zum Glück keine Kratzer und die Beschriftung okay. Innerlich war aber wider Erwarten kein Repararturstau. Riemen okay, Laser agil und die axialen Philips Elkos so lala. Hinten links die irgendwie nachträglich hin gefummelte grüne Platine des variablen Line-Ausgangs an der FB:

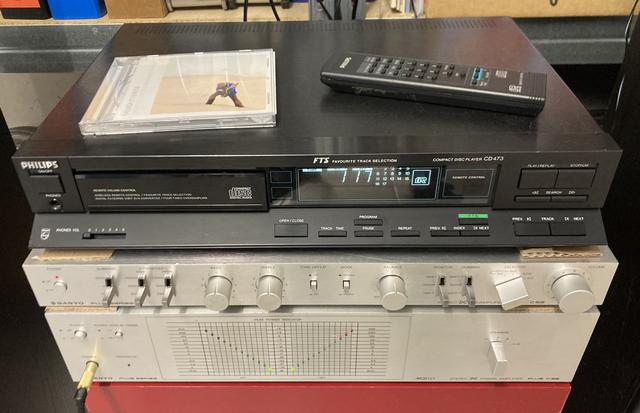

Da er lief blieb der Lötkolben auch hier kalt und es gab einen ausgiebigen Retro Sound Check dieses Prunkstücks aus Kunststoff.

Spoiler: Da ist mir mein Sony CDP-950 mit gleichem DAC lieber.

So das wars. Falls jemand Interesse an sowas hat, kann er sich melden.

 Mike

[zoolander]

Na der Philips ist doch ziemlich sexy mit seinem flachen, vorgezogenem Bedienteil.

[Old Boy]

Nur ein Chassis für mein kommendes Sub Projekt... Richtig oldschool und sauschwer



...

Der ist ja viiiel zu schade um ihn in einer Kiste zu verstecken! Also wenn überhaupt ... dann ACRYL
