Bilder der aktuellen Basteleien

[peter-hifi]

[lukas]

Bild ohne Worte - was sagt uns diese Schrottplatine? Memento mori?

[Stefan .]

NAD 140 Großbaustelle

Noch (fast) völlig unangetastet. Lampen defekt, Schalter und Regler vergammelt, viele Elkos tot, ein Widerstand abgebrannt, Stereodecoder tot, ein Phono Kanal mit Gleichspannung am Ausgang. Insgesamt viel Patina.

[Stefan .]

Sommerhitzengebastel im kühlen Keller.

Ein Mitsubishi HS-E52 Hifi Stereo VHS Videorecorder.

Dieses Model war mein erster selbst gekaufter Videorecorder. Unglaublich viele VHS und nur Audio Aufnahmen habe ich damals damit gemacht.

Durch Zufall bin ich nun auf einen sehr guten E52 mit sehr guter FB gestoßen.

Natürlich ist der nach der langen Zeit die Funktion nicht mehr einwandfrei gegeben. Antriebsriemen ab Capstan, verharztes Fett in der Mechanik und eine bröselige Andruckrolle.
Leider gabs trotzdem keinen Hifi Ton. Der Kopf ist gut und wie neu, jedoch ist in der Kopfeinheit (Unterteil) eine Übertragungsspule defekt.

Kein großes Drama aber üblicherweise ein Todesurteil für so ein Gerät.

Ersatz ist vorhanden, jetzt tut er wieder wie er soll und das fast wie neu.





..wenn ich was kann, dann Video. :-)

[ted_am_see]

Nachdem ich heute Nacht ab halb 4 nicht mehr pennen konnte, mich an den CD-Spieler meines (inzwischen in Rente) Kollegen Gerhard gesetzt.

Tolles Gerät: Ein Bang&Olufsen Beogram X.
Laufwerk lief, aber kam kein Ton raus.

Zerlegt, die Audioplatine raus und die ganzen Elkos auf dem Wandlerboard (TDA1540-Wandler   ) getauscht.
Im Signalweg Nichicon fine Gold rein und sonst auch gute Ware -- die alten Phillipse hatten teilweise keine Kapazität mehr.
Witzigerweise nur die von einer Baureihe. Also alles was auf dem Bild als blaue Elkochens zu sehen ist raus.
Der Rest der Phillipps-Dosen da drin ist noch gut.

Insgesamt kann der Beogram seine enge Verwandschaft zum Philips CD303 nicht wirklich verbergen.....










Leider ein paar Kratzer auf dem Gerät, aber sonst echt nett.
Kollege wird sich freuen ;-)

Viele Grüsse
Harald

[Der Suchende]

Moin Harald,
schonmal versucht, die Kratzer im Kunststoff etwas wegzupolieren?
Manchmal geht da was mit Feinschleifpaste aus dem Kfz Bereich.
Rot weiß zum Beispiel.

Schöne Grüße an den schönen Bodensee und ein ebenso schönes Wochenende.
Mit hoffentlich etwas besserem Schlaf!

[havox]

Heute wurde hier mal kein Audio-Equipment gewartet, sondern ein Nikon Coolscan ED-8000 Diascanner.
Genialerweise gibt es hier eine prima Anleitung dazu.
Neben dem einfachen Reinigen und Fetten der Führungsschienen musste mal der Spiegel gereinigt werden. Da das ein Oberflächenspiegel ist, muss man da schon vorsichtig sein.

Erstmal das Gerät auseinanderbauen:



Und dann die Optikeinheit auf die Seite legen:









Zum Reinigen baut man den Spiegel aus und schwemmt den Staub mit entsalztem Wasser und Isopropanol weg. Wenn das nicht reicht (war hier so) dann kann man mit viel Flüssigkeit ein frisches, nicht auseinandergefaltetes Papiertaschentuch sanft darüberziehen. Nochmal spülen, Überschuss ablaufen lassen…




und den Rest verdunsten lassen. Dann kommt der Spiegel wieder an seinen Platz. Ich habe ihn dann an den „alten“ Klebestellen mit etwas Pattex versehen.

Wenn dann alles schon mal auseinander ist, kann man auf den Geräteboden noch schwarzen Stoff kleben, um Streulicht zu vermindern:




Dann kann alles wieder zusammengebaut und getestet werden.

Funktioniert







Deckel drauf und fertig

[havox]

Ach ja, der Anlass zu der Aktion war das Rumgemaule des Scanners, ich soll den Filmhalter auswerfen, obwohl keiner drin war bzw. die fehlende Erkennung eines eingeschobenen Filmhalters.

Zuerst hatte ich dann mal die drei Lichtschranken geputzt:

Eine aussen auf der kleinen Platine:



Zwei auf der Innenseite.



was aber nicht alle Fehler beseitigt hatte, daher folgte dann noch das Standardprogramm, nachdem ich die website mit den Anleitungen gefunden hatte. Mangelnde Gängigkeit des Schlittens kann nämlich auch zum Nicht-Erkennen des Filmhalters führen.

[Fürchtenix]

Gestern in anderem Thread paar Photos versprochen.

Diagnose an EKG-Gerät (mit oder ohne Netzkabel zu benutzen - wenn es funktioniert), momentan (noch immer) völlig tot.
Es kommt auch weder Ladespannung am Akku an noch reagiert das Gerät auf Stromzufuhr an den vom Gerät kommenden Akkukabeln (Akku dazu abgesteckt)

Heute konnte ich nach mehr oder weniger Komplettzerlegung schonmal feststellen, dass der Trafo planmäßig transformisiert.












Zwischenstand: 2 tote SMD-Sicherungen identifiziert und danach schnell wieder montiert, weil zwischendurch ein interessanterer Patient eintraf und damit keine Schraube wegkommt, bis paar SMD-Sicherungen und passende SMD-Halter zum Auflöten ankommen.

PS: ich hoffe zwar drauf, aber rechne nicht damit, dass die Sicherungen das einzige Problem sind (weil - muss ja ne Ursache haben).

[Fürchtenix]

Und hier der interressantere Patient:
Fujitsu N1800 ScanSnap Dokumentenscanner

Toll verpackt...

Aber (Edit: als defekt) für 20,- incl. Versand zähneknirschend Ok.




Wer braucht schon eine eher nutzlose Rückseite - das stört mich erstmal nicht weiter.




Wenigstens vollständig mitsamt Blätterhalter.
Der weisse Screen ist leider seine einzige Reaktion auf den Einschalttaster.




Erfreulicherweise verstecken sich hinter der hinteren Abdeckung dann zwei in Werbung und Handbuch verschwiegene USB-Buchsen, also falls der mal wieder läuft und der Touchscreen nicht toucht, geht immer noch Maus und Tastatur.




Zum bisschen Putzen und auf der Suche nach Verschraubungen die bisschen Front entfernt (leider trotzdem noch kein rankommen ans Display für Verbindungskontrolle)






Ein "richtiger" sehr kleiner Industrie-PC mit embedded Windows auf 30 GB SSD werkelt im Inneren.




Mit 500 MB RAM




SSD natürlich erstmal geimaged und danach aus der Registry die IP rausgesucht - leider auch von aussen übers Netzwerk nicht ansprechbar (Ziel: VNC-Server implantieren, damit ich ihn und seine tollen Funktionen notfalls vom PC aus steuern kann).



...und erstmal zusammengefegt und weggepackt, bevor er auffällt.

[tom68]

...und erstmal zusammengefegt und weggepackt, bevor er auffällt.

So gehts mir auch immer wieder….weil sonst

[Fürchtenix]

So siehts aus...

[Telefunker]

Moin Kollegen,

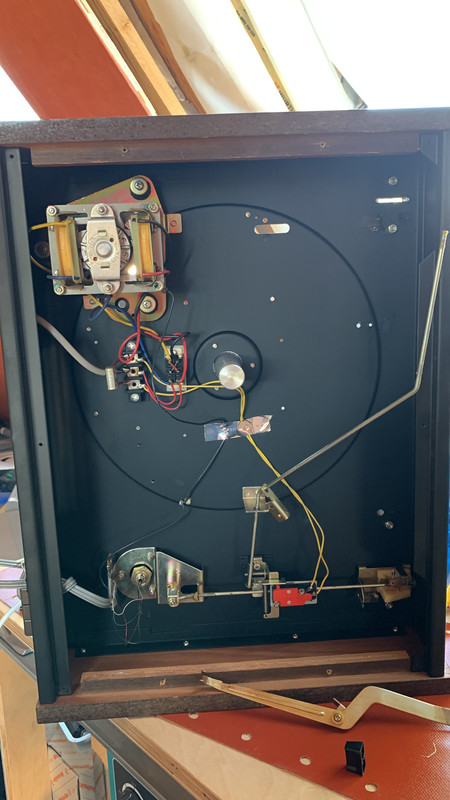

Bei mir auf dem Tisch ein Micro Seiki MR 322

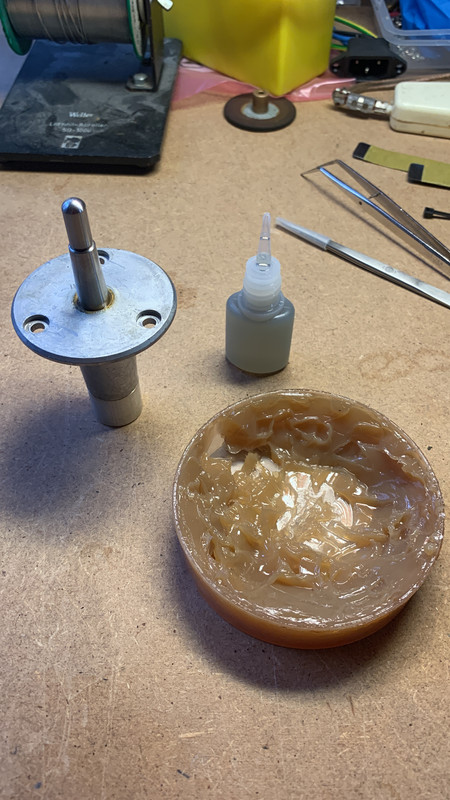

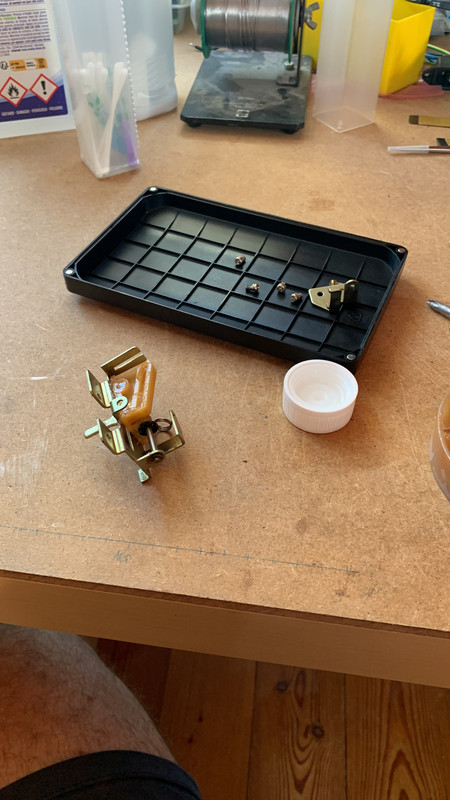

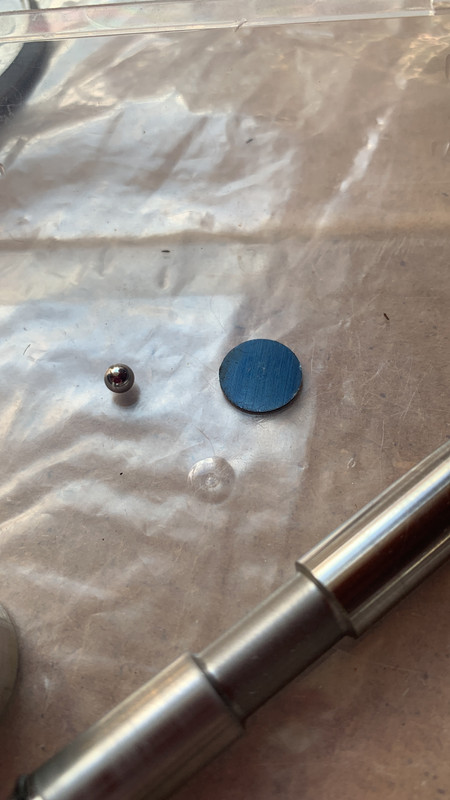

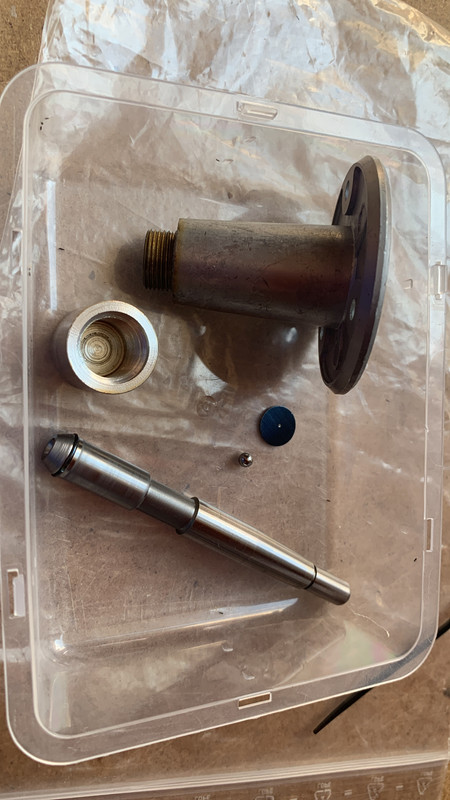

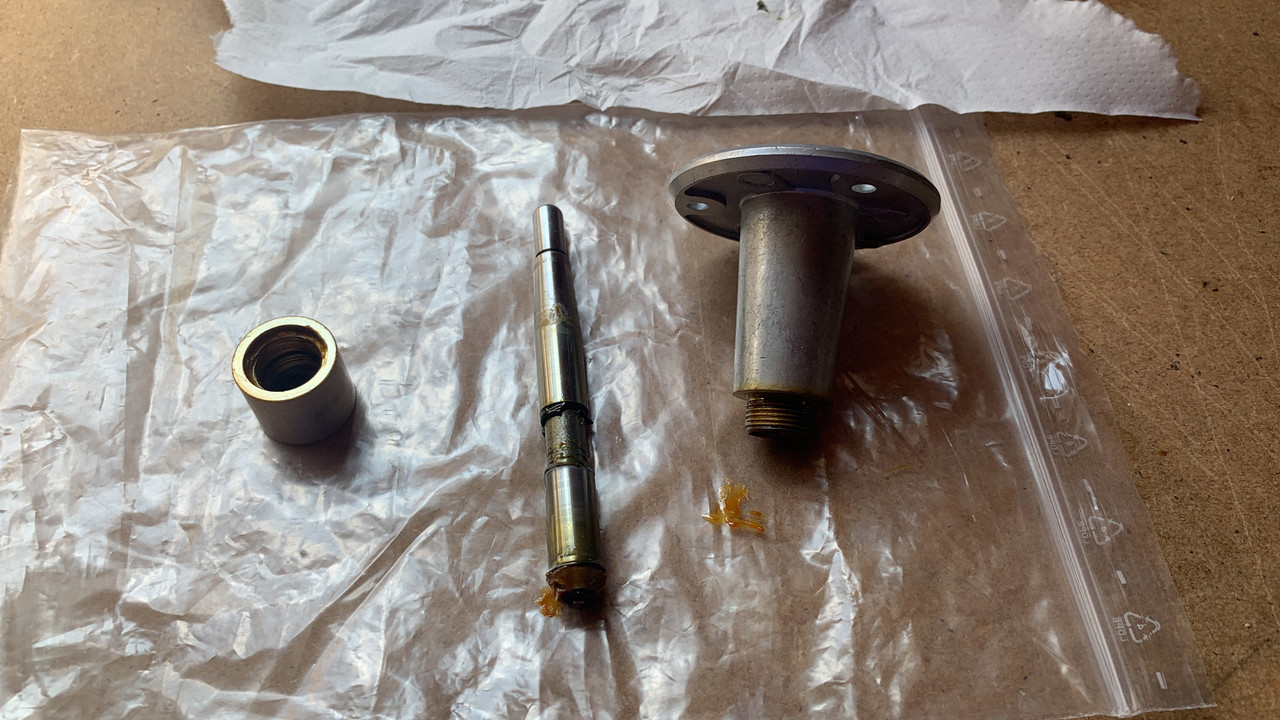

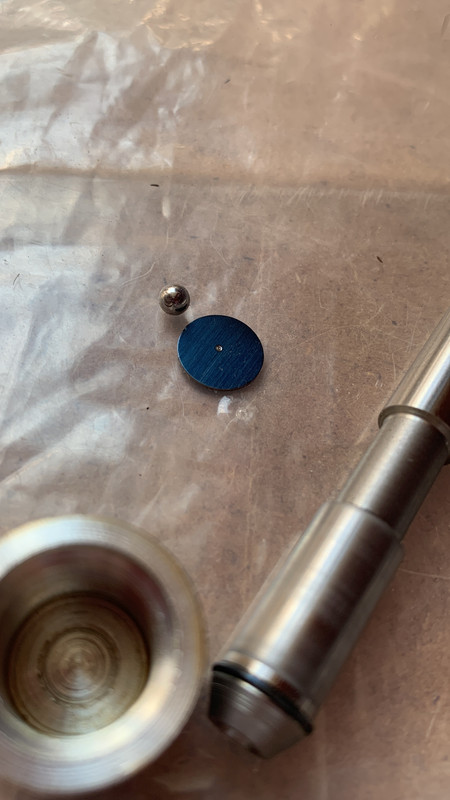

Ich habe das Lager gereinigt die Platte der Stahlkugel umgedreht gefettet und an die Achse sehr gutes Automatik Getriebe Öl gemacht das Ergebnis ist das es sich von gar nichts an nachlauf auf 1:30min nachlaufen verbessert hat das einzige das mir jetzt noch Kopfschmerzen bereitet ist die Geschwindigkeit





Was habe ich den da für Möglichkeiten die Netzspannung so anzupassen um vielleicht mit einer kleinen Steuerung zu meinen Gunsten zu manipulieren?

[Inquisition]

Die Spannung wird da nicht viel ändern. Die müsstest die Frequenz anpassen, ist wohl ein 60Hz Gerät?

Vllt gibts vergleichbare Motoren die passen würden?

Edit

Blödsinn, dann müsst er ja langsammer laufen.

Er ist ja etwas zu schnell und sehr unruhig

[Telefunker]

Moin,

Es ist ein 220V Gerät mit einer Frequenz von 50Hz.

Das unruhige kann vom alten Riemen sein den habe ich noch nicht erneuert der liegt noch bei nanocamp im Regal.

[ted_am_see]

Noch dazu ist die Schwankungsbreite ja grösser als die Nominalabweichung.

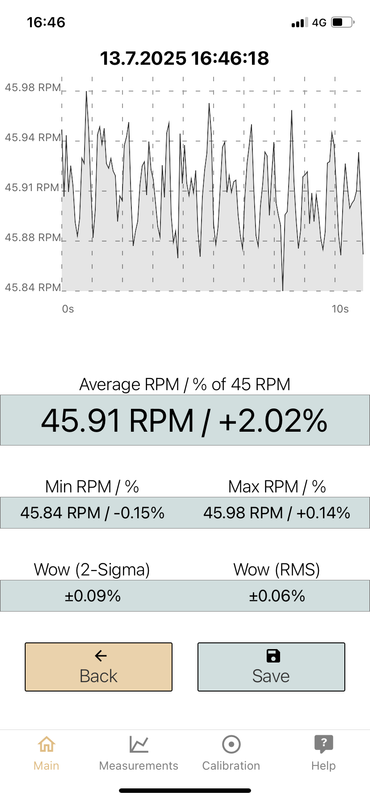

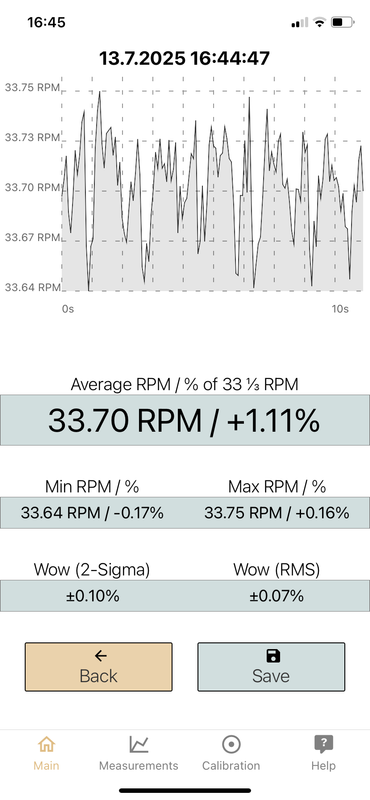

Und noch mehr dazu: 1% Abweichung in der Sollfrequenz kann kein absolutes Gehör erfassen, noch dazu, wenn es mit +/-0,8% Schwankung überlagert wird.


Ich denke die Nominalabweichung kann auch von der Netzfrequenzverschiebung herrühren, die z.B. bei baller-Sonnenschein und hohem Angebot im Netz aus Solar kommen kann.
Miss doch parallel mal die Netzfrequenz aus dem Trafo gleichzeitig und schau, ob wirklich 50Hz oder 50,35 Hz oder so kommen.

Gibt auch eine Seite dazu im Netz Hier

Ein Prozent Abweichung nach oben oder unten kann da schon mal vorkommen.

Gruß
Harald

[Jenslinger]

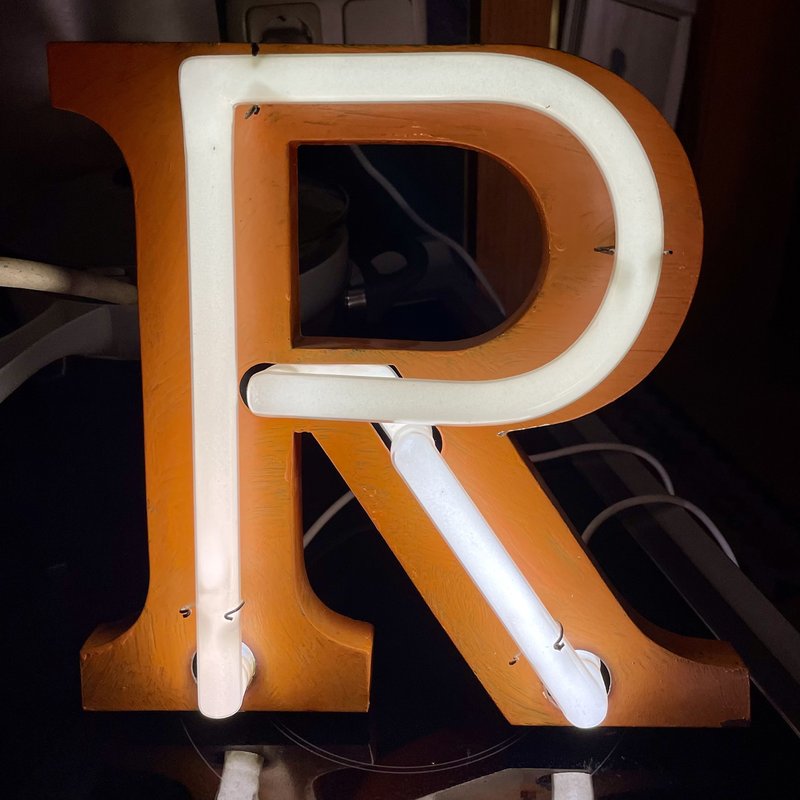

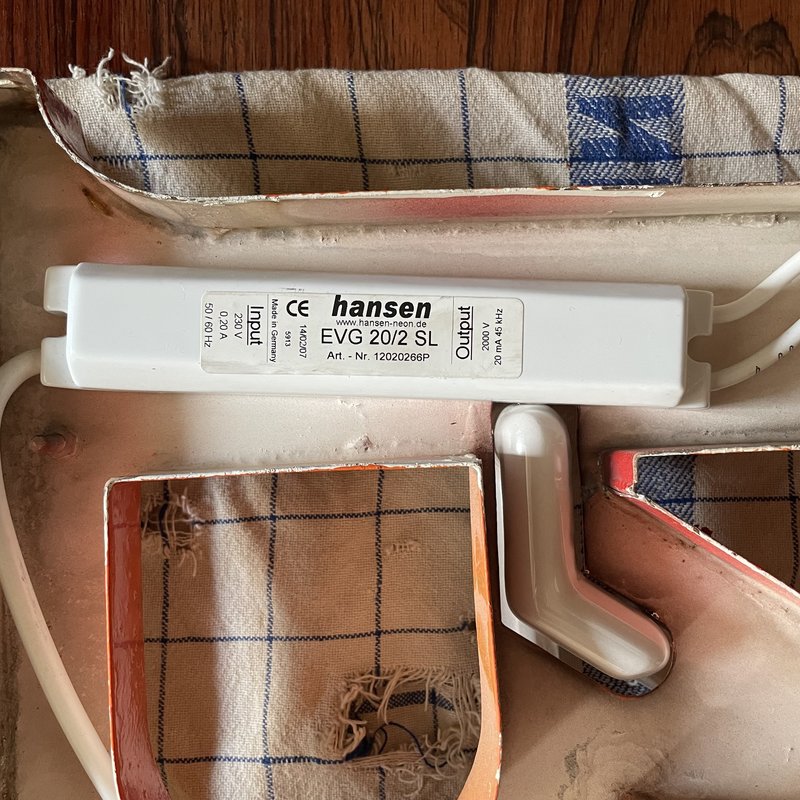

Endlich! Habe günstig ein EVG von Hansen ergattert. Provisorisch angeschlossen … funzt!

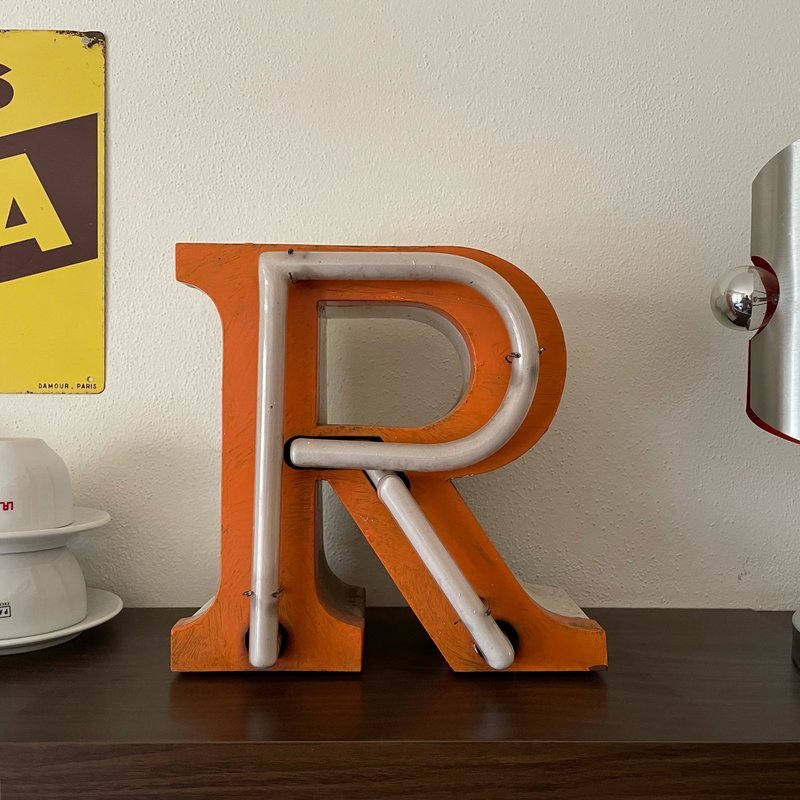

Das R stand hier schon ewig ohne Funktion, zudem wusste ich nicht mal ob es die Röhre überhaupt noch tut.
