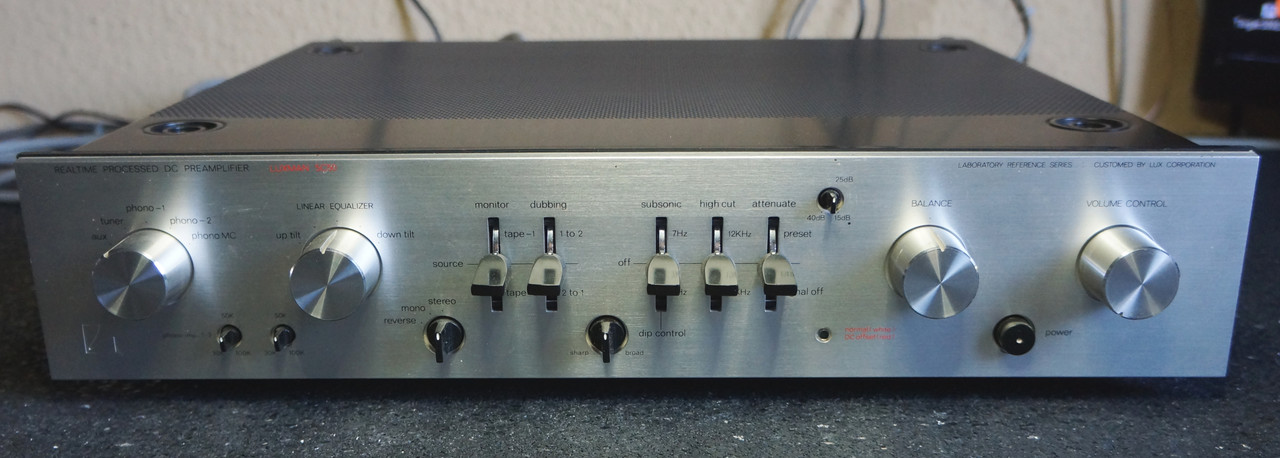

Luxman Laboratory Serie
[Bild: DSC05948.jpg]
[-] 7 Mitglieder sagen Danke an für diesen Beitrag:
  • nice2hear, Begleitschaden, Nudellist, audioholic, Tom, Kimi, hadieho
Zitieren
sehr schön. Dat wär nen Grund wieder auf Silber zu wechseln....  LOL
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
Zitieren
gab es denn n Grund auf schwarz zu wechseln? für mich immernoch n no go, schwarze Geräte sehen alle gleich dunkel aus Floet
Zitieren
und der Lux ist einer meiner damaligen Wanted items
Zitieren
Ja, es hat schon seinen Grund warum der bei Karsten gelandet ist...
Nun hat man die Kohle, aber das Gehör lässt nach...
Zitieren
Schönes Gerät.

Ich finde das Spezialmodule DML-02 für die Eingangsdifferenzverstärker in Phono Equalizer und Line-Stufe etwas schwierig zu handhaben.

Die Schaltpläne, die man findet, zeigen im DML-02 eine heutzutage übliche Schaltung aus n-Channel JFETs, darüber Kaskode und Stromspiegel.
Betrieben wir diese Schaltung angeblich mit +/-30V. Das würde den relativ hohen Wert von 22 kOhm für den Long Tail Widerstand erklären.
Somit würde sich ein Ruhestrom von ca. 1,4mA oder 2 x 0,7mA durch den Differenzverstärker ergeben.

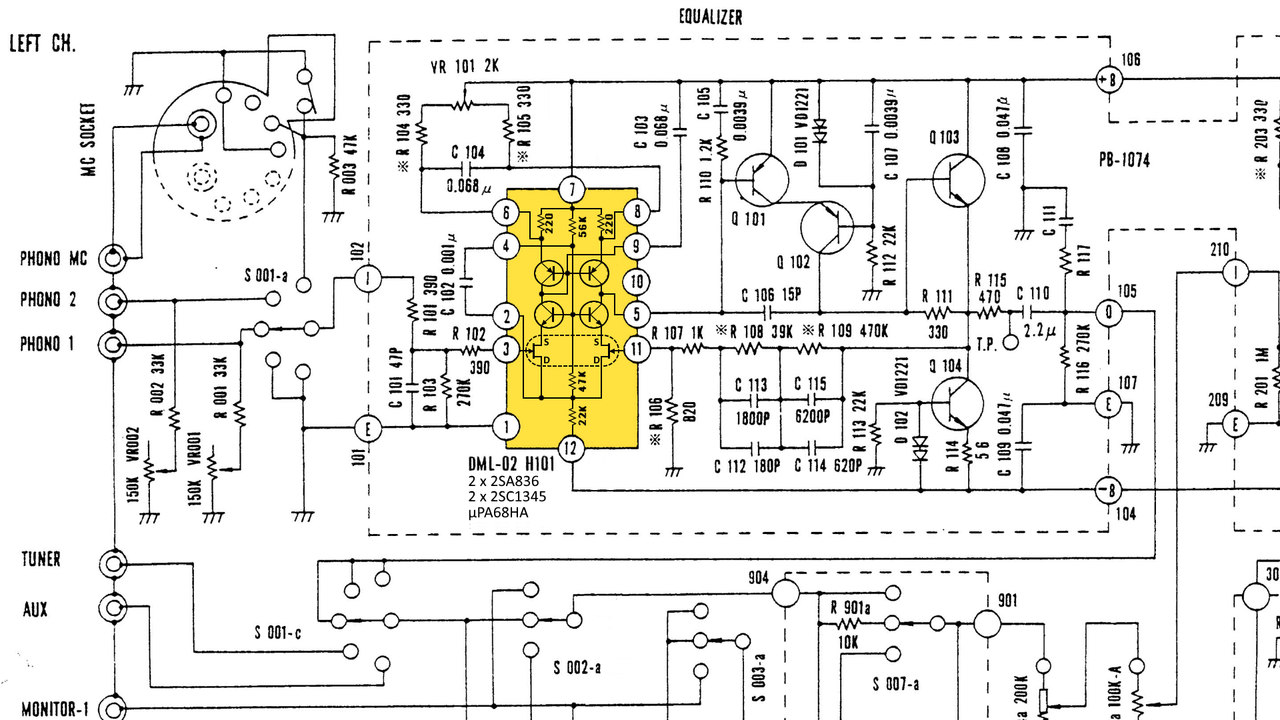

Ich habe das von Hans Hilberink (https://www.hilberink.nl/codehans/luxman57.htm) analysierte Innenleben mal in den Schaltplan des Luxman 5C50 eingezeichnet:


[Bild: Luxman-5-C50-schematic-detail-equalizer-...ernals.png]

Was auffällt ist, dass die FET-Transistoren "verkehrt herum" betrieben werden. Normalerweise zeigen die Source Anschlüsse nach Süden und sind zusammengeschaltet, hier sind es aber die Drain-Anschlüsse.


Warum das so ist und warum das überhaupt funktioniert?


- Johannes
[-] 1 Mitglied sagt Danke an Poetry2me für diesen Beitrag:
  • nice2hear
Zitieren
im Schaltbild des Moduls (im Link) sind D und S versehentlich (?) vertauscht worden. Ich beziehe mich auf die grüne Beschriftung. Wenn -wie in der dort gezeigten Zeichnung- das Gate aus der Mitte eingezeichnet ist, liegt source immer näher am Gate als drain.
Zitieren
Zu dem, was scope korrekterweise geschrieben hat, kommt noch dazu, dass der µPA68H symmetrisch ist (Substrate ist gesondert herausgeführt). Das heißt, dass sich Source und Drain elektrisch nicht unterscheiden – es gibt nur einen Kanal (mit zwei gleichen Anschlüssen), durch den der Strom fließt, und das Gate, das den Strom steuert. So ist es in dem gelben Block auch richtigerweise gezeichnet (Gate in der Mitte).
[-] 2 Mitglieder sagen Danke an Magnet für diesen Beitrag:
  • scope, nice2hear
Zitieren
Drum können zumindest die ehrlichen   Transistortester Drain und Source  bei diesen JFET nicht "identifizieren" (Peak Atlas)
Nur einige der chinesischen TR-Tester wie z.B. der Bside ESR02 können das.  LOL Aber sie lügen.

Der Bside erkennt D&S immer an den selben Leitungen, die eben nicht am Gate hängen.  selbst dann, wenn man D&S gegeneinander vertauscht  Thumbsup Er hält immer am selben  Ergebnis fest Wink3
[-] 1 Mitglied sagt Danke an scope für diesen Beitrag:
  • Magnet
Zitieren
(29.09.2013, 19:24)nice2hear schrieb: Danke Tom, dass du mich im LuxmanThread auf diesen speziellen Laboratory Thread aufmerksam gemacht hast, wo ich auch gerne die Bülders meines neuen Luxman T-14 Tuners aus der o.g. Serie einstellen möchte.

Der schicke Tuner, den Brownie mir mitgebracht hatte, passt lt. Katalog von 80/81 zu deinem o.g. L-11 Amp: http://www.hifi-archiv.info/Luxman/1980/Luxman80_06.jpg

Hier isser:
[Bild: sav536oq.jpg]
Aber auch Laboratory Geraffel kann mal kaput gehen, diesmal war es

EIn schönes Teil, das bei mir definitiv Bleiberecht hat. Wenn ich meine Schwarz/Silber-Sansui-Phase hinter mir habe, und wieder den silbernen music hall a25.2 Amp und cd25.2 CDP betreibe, wird das der Tuner in der Anlage. Oldie
Hoffentlich gibt es FM UKW noch lange in DE. Jester

udn hoffentlich landen noch mehr Luxmänner aus der Lab Serie im Forum.
Gruß aus OWL,  Peter Drinks

weil alle Bilder von damals weg sind, habe ich ein paar neue vom T-14 im Tunerthread eingestellt, eins davon ist das
[Bild: 1k-DSC03137.jpg]
Tom, du suchtest ja keinen T-14 zu deinem L-11?? hatte dich schon mal gefragt glaube ich.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
Zitieren
Hi Peter, leider nein. Hab eigentlich immer noch zu viel Geräte (in Relation zum verfügbaren Wohnraum Sad )
Freunde
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
[-] 1 Mitglied sagt Danke an Tom für diesen Beitrag:
  • nice2hear
Zitieren
Die nicht mehr ganz so stille Nacht
[Bild: dc4c2b2d-8cd9-47cd-9yskuf.jpeg]
Zuspieler war aber die Mediathek aufm Handy
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
[-] 4 Mitglieder sagen Danke an Tom für diesen Beitrag:
  • nice2hear, Caspar67, hadieho, Helmi
Zitieren
so, Weihnachtsgrüße vom Andy, der mir das ok zum Zeigen ein paar seiner Luxman Bilder gegeben hat, wegen Verbleib des ursprünglich wohl eidgenössischen T-14 Tuners..
[Bild: 1k-Lux1.jpg]
Zitat:auf dem Bild Dein T-14, darunter die C-12 Vorstufe und darunter das K-10 Tape zu sehen. Die dazu gehörige Endstufe M-12 hab ich zwar, aber noch nicht angeschlossen.
Derzeit hängt es als Eingangserweiterung an einer C- bzw. M-120. Da wurden die Eingänge langsam knapp.
[Bild: 1k-Lux3.jpg]
Andy plant sich demnächst wohl als User anzumelden, war bisher stiller Mitleser. Aber wie ich es sehe, ist er hier schon richtig.
Dann kann er auch selber ein Bild vom T-14 Vorgänger,dem T-12 zeigen, der hier noch nie zu sehen war.
und im "Holzhaus-Regal" auch noch je einen Luxman Synthie und Analogtuner der feineren Art Respekt , muss mal gerade schauen welche das sind. der T50A ist es schon mal nicht.
ok, sind die T-115 und T-112 Tuner.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
[-] 9 Mitglieder sagen Danke an nice2hear für diesen Beitrag:
  • Tom, Rüssel, Helmi, Caspar67, stingra, HifiChiller, hadieho, 0300_infanterie, winix
Zitieren
Sehr schön Thumbsup Danke fürs Teilen.
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
[-] 1 Mitglied sagt Danke an Tom für diesen Beitrag:
  • nice2hear
Zitieren
Eine 120er im WoodCase... Geil!
Nun hat man die Kohle, aber das Gehör lässt nach...
Zitieren
Hallo,
wie von Peter angekündigt, habe mich gerade neu angemeldet und mich im "Neu Hier Thread" kurz vorgestellt.
Ich sammle hauptsächlich Luxman seit meinem Einstieg in die 300er Serie Mitte der 90er.
Der gezeigte "Holzturm" besteht aus einem M-120 und C-120 im nachgefertigtem Holzgehäuse aus der Retro-Tischlerei von Nico. Ich hatte damals nur sehr ramponierte Muster der originalen Holzgehäuse und was Nico daraus gemacht hat, kann sich echt sehen lassen. Leider passt der Farbton noch nicht ganz, und ich hoffe, dass die Gehäuse noch etwas nachdunkeln. Die Maserung stimmt genau.
Bei dem Tape handelt es sich um das K-120 in der Nordamerika Version mit den glänzenden Knöpfen, genau wie der T-112 der eigentlich ein T-450 ist mit glänzendem Abstimmknopf. (Beide zu sehr unvernünftigen Preisen über den Atlantik shippern lassen.) Beide Geräte sind aber auf 230 Volt angepasst.
Der Optik halber habe ich für die Verstärker Kombi bei Kennwood und Nikko ein paar glänzende Knöpfe entliehen und so die Vor- und Endstufe damit ausgestattet. Ist zwar nicht original, passt aber besser zum Tape und zum Tuner. Alle Original-Teile hab ich noch und kann die Sachen wieder zurück bauen.
Ganz oben steht der europäische T-115 mit stumpfen Abstimmtasten. Ich konnte mich lange nicht zwischen beiden Tunern entscheiden. Der T-115 sieht wegen der Abstimm-LEDs und der fluoreszierenden Anzeige im Dunkeln besser aus, der T-112 bei Tageslicht. Jetzt bleibt der T-112 und den Digital-Tuner in der Sammlung übernimmt der T-14 von Peter.
Grüße
Andy
[-] 4 Mitglieder sagen Danke an Sternrecorder für diesen Beitrag:
  • Tom, nice2hear, Dual-Tom, Gorm
Zitieren
Herzliches Willkommen Drinks
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
[-] 1 Mitglied sagt Danke an Tom für diesen Beitrag:
  • Sternrecorder
Zitieren
Hallo, ich hole diesen alten Thread gerne nochmal hoch und füge ein paar Bilder meines Sets hinzu.
Von unten beginnend: Luxman L-11 Amp, K-12 Tape, G-11 Equalizer, T-12 Tuner.

[Bild: 20221203-111817.jpg]

[Bild: 20221203-111853.jpg]

[Bild: 20221203-111910.jpg]
[-] 9 Mitglieder sagen Danke an Kingbali für diesen Beitrag:
  • nice2hear, Tom, hadieho, McLane, Forza SGE, HiFi, tom68, Helmi, Geruchsneutral
Zitieren
Feine Teile hast du da, danke fürs Zeigen.
und der Schriftzug "CUSTOMED BY LUX CORPORATION" ein klarer Hinweis auf die Laboratory Serie. Thumbsup

und die Equalizer Knöpfe sicher nur so fürs Bild eingestellt in der beliebten V-Form.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
[-] 1 Mitglied sagt Danke an nice2hear für diesen Beitrag:
  • Kingbali
Zitieren
Tiptop Thumbsup
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
[-] 1 Mitglied sagt Danke an Tom für diesen Beitrag:
  • Kingbali
Zitieren
Gehört mein Neuzugang auch zur Labor Serie?
Hier mein neuer M-05

[Bild: 20231220-182103.jpg]

[Bild: 20231223-134520.jpg]

[Bild: 20231220-181707.jpg]
[-] 15 Mitglieder sagen Danke an Kingbali für diesen Beitrag:
  • HiFi, Tobifix, akguzzi, Forza SGE, spocintosh, hadieho, Ralph, HVfanatic, nice2hear, triple-d, Tom, Frank K., Niki1990, MiDeg, Geruchsneutral
Zitieren
Nein, das gehört sie nicht. Trotzdem eine wunderbare Endstufe.
[-] 1 Mitglied sagt Danke an sankenpi für diesen Beitrag:
  • Kingbali
Zitieren
Die ist aber schick !
If you don’t believe it or don’t get it, I don’t have the time to try to convince you, sorry.
[-] 1 Mitglied sagt Danke an spocintosh für diesen Beitrag:
  • Kingbali
Zitieren
Sieht für mich leicht überdimensioniert, aber auch schick aus. Interessant finde ich den fast konsequenten Doppelmonoaufbau mit zwei Netzkabel, habe ich vorher noch nie gesehen, aber ergibt mit einem Power-Schalter in meinen Augen überhaupt keinen Sinn.
veni, vidi, violini - ich kam, ich sah, ich vergeigte es
Zitieren
Leider aktiv gekühlt und zu viele Gebrauchsspuren.
