Sony TC-K611S TapeDeck Totalschaden Reparaturversuch

[Elektronik_bastler]

Hi und guten Abend...
Lieferung der Elektronikteile ist fast zu schnell angekommen...ich hatte die Kiste erstmal zugeschraubt und freue mich über den Klang!
Metallschicht Widerstände, Mylar Kondis, Einstellregler, IC Fassungen, MAX4066...
Also ist bald großes Löten angesagt...Zinnabsaugung für die Schaltkreise ist geliefert. Danach werden IC Fassungen eingelötet, dortrein kommen die MAX4066.
- 3x MAX 4066 ersetzen
- PB Amp modden
- HX pro modden

Für den Frequenzgang im PB amp habe ich eine Exceltabelle zum Berechnen vom RIAA Netzwerk "mißbraucht" Damit kann die 120uS und die Bassanhebung simuliert werden.

Neuestes Gimmick was ich in Foren gefunden habe ... ist das HX pro zu modden. Angeblich soll mit dieser einfachen Schaltung der Headroom erweitert werden. Der Aufwand hält sich zum Glück in Grenzen

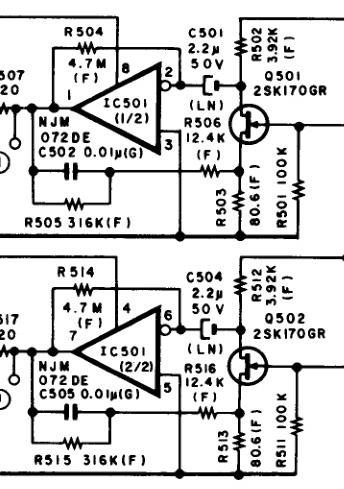

veränderter Vorverstärker mit geänderten Werten

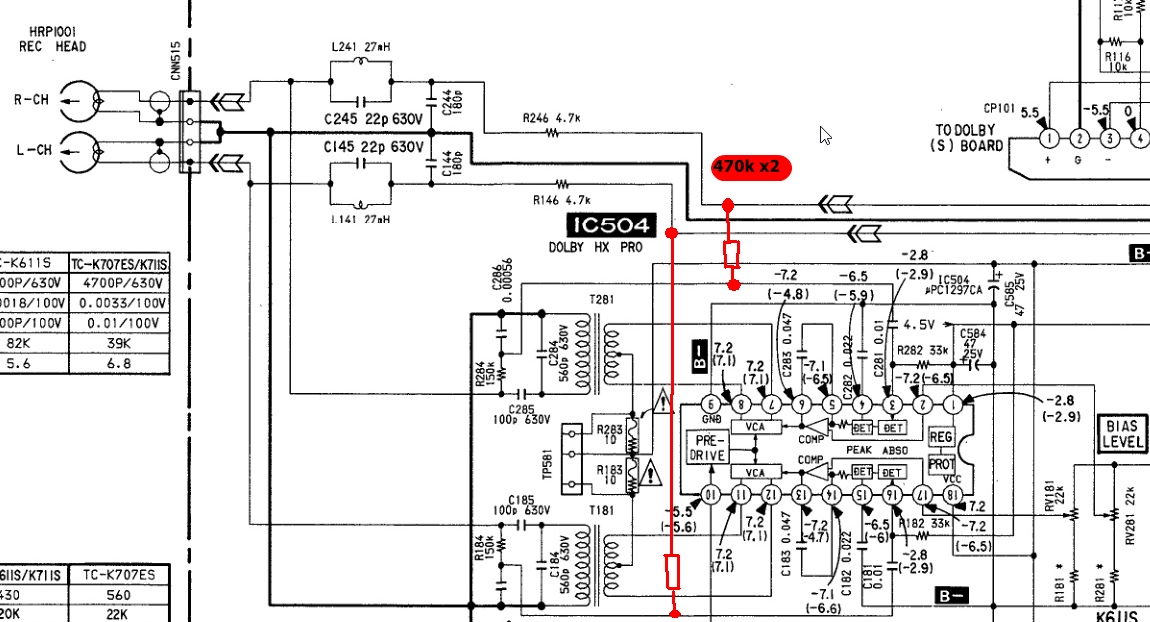

HX pro mod

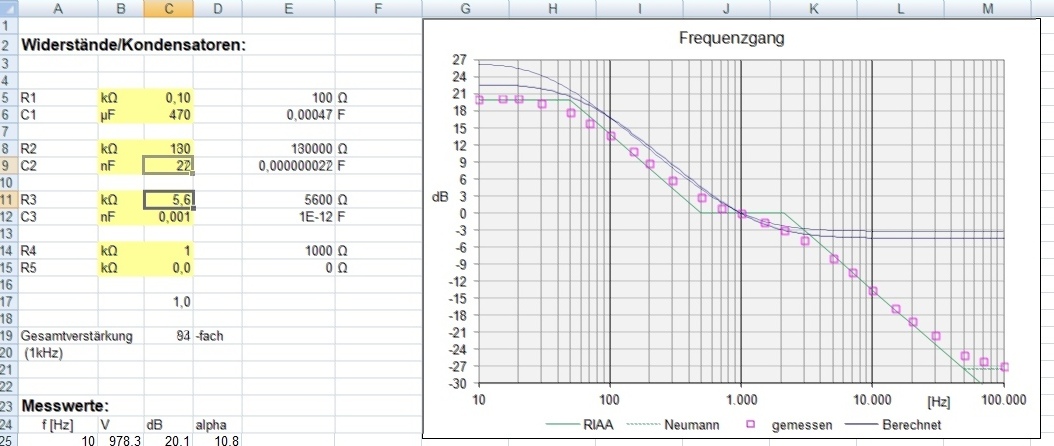

Beide Tabellen übereinander gelegt... mehr Bass + ca. 1,5dB mehr ab 4khz...statt 130k -> 180k, statt 22n -> 27n

[Elektronik_bastler]

Soooo Leute...nicht das jemand denkt hier herrscht Betriebsruhe, die letzte Zeit habe ich mich mit dem Rec. eq Netzwerk beschäftigt, es einigermaßen perfektioniert, so das weißes Rauschen nach Tape genau so klingt wie nach Monitor...ist echt nicht einfach!
Was das Deck nicht möchte - sind Chromkassetten von anderen Herstellern (TDK; BASF) haben einen geringeren Pegel und klingen nicht so klar...Bias einstellung fast egal... ich probiere mal DDR K60 aus Sony Chrom -> einwandfrei.


Probeaufbau - ziemlich mühsam PB, Rec, HX pro damit es mit allen Bandsorten unverfälscht klingt und Messung einwandfrei ist, ist nicht einfach  hinzubekommen, dauert halt. Wenn alles passt kommt Platine raus... es wird ordentlich mit Metallfimwiderständen bestückt

[Elektronik_bastler]

Katastrophe!!!!

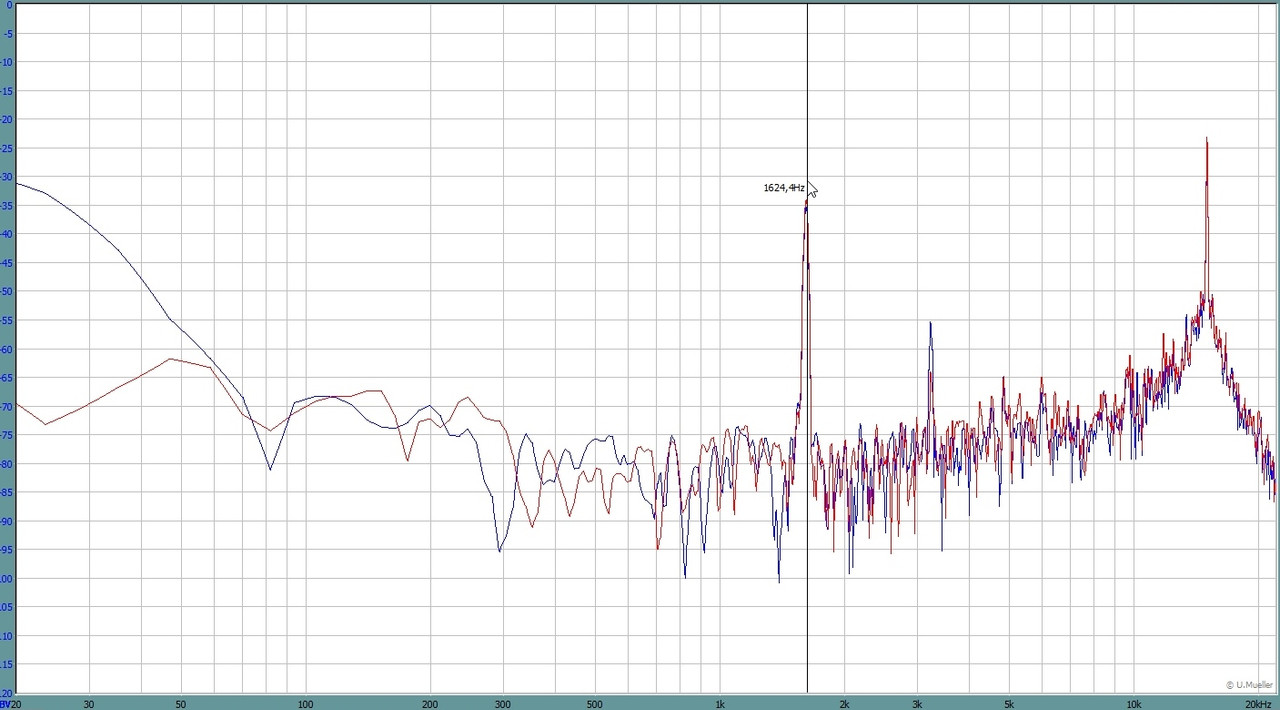

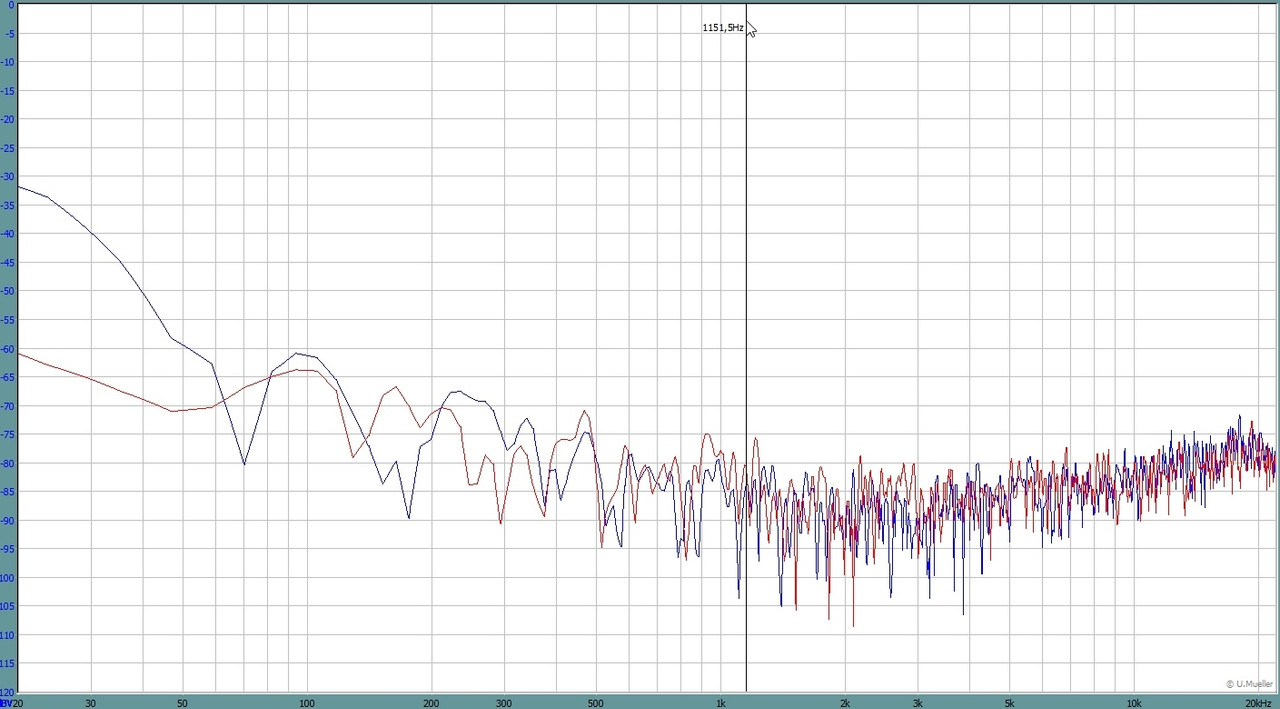

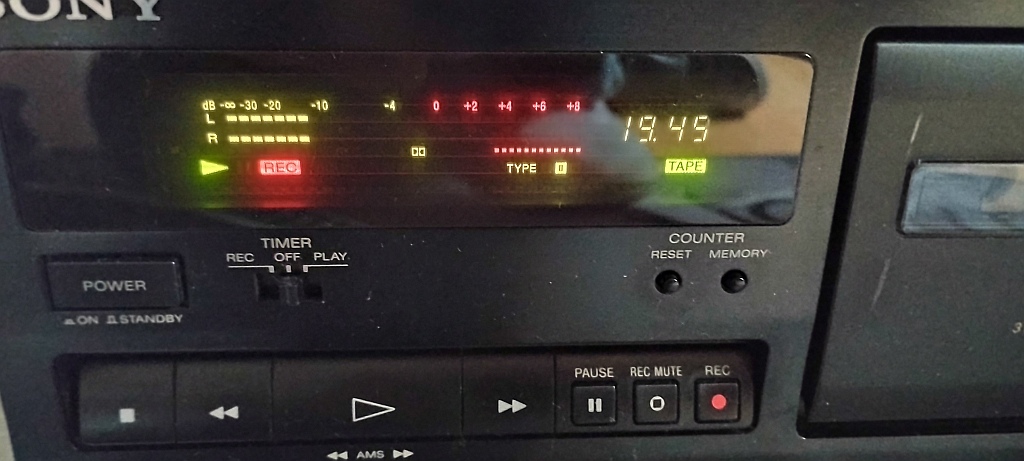

Chrom DDR K60 von 1987... Der Pegel von Band ist zu gering -> Fotos...auch der Klang, es fehlen völlig die Mitten. Kleiner Trost - keine Pegelunterschiede Re. - Li.


Monitor


Nach Band

[Elektronik_bastler]

Hi an alle - es geht weiter bei der Elektronik umfriemeln...
Übrigends habe ich den IEC II rec. eq mit TDK kassette einjustiert, klingt fast zu gut vorallem mit Dolby S


hier die Liste was geändert wurde:

c121/221 - 390-560p?..........220p parallel.......wird 560p................erledigt
R121/221 - 120-330k?...test wegen rauschen + höhenanhebung, eigentlich egal
R122/222 .. (verstärkung)....200 ohm einsteller.............................erl.
R125/225 testen wegen Höhen, siehe bx-300, wird nur lauter - verworfen
C126 c226 1,8 -> 1n....................................................................erl.

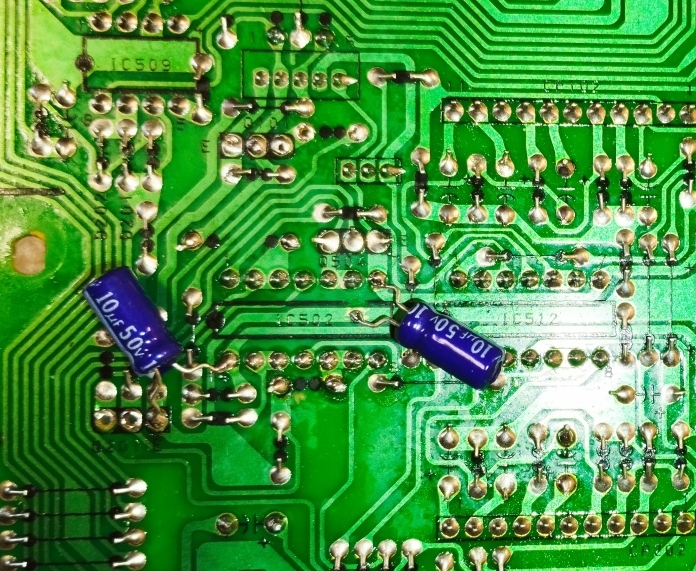

R112/212 ersetzen durch 22uF.....................................................erl.
Bias trap am dolby hx pro 27mH /22p - neu + 3.3p = 25p...30 statt 155mV.....erl.

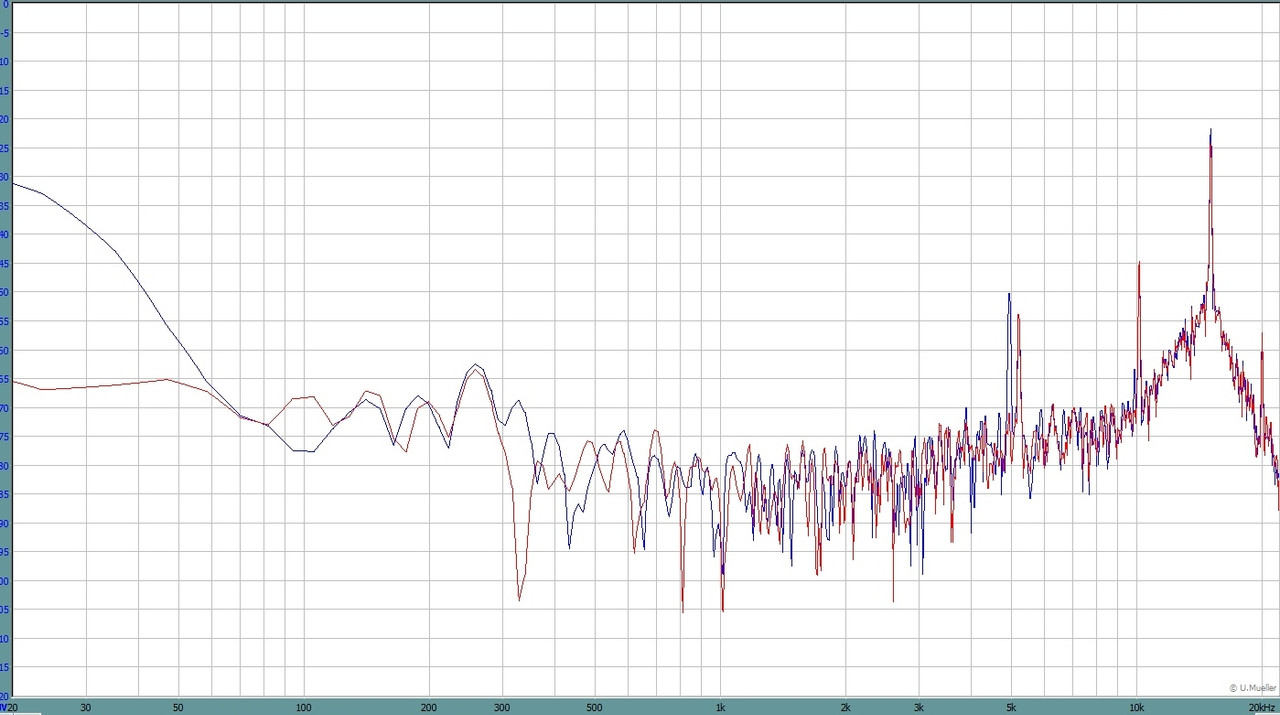

L121+C127 + 61p für 152khz......original ist perfekt........................erl.
bias trap pb amp macht aus 4v 0,5mV............................................erl.
C123/223  tauschen 22 -> 27n....zu wenig mitten...verworfen
R123/223 von 130 -> 180k ...........................................................erl.
Q101 + 201 raus...kein muting...wegen verzerrung bei <500mV......erl.
bias messen, regler rv181/281 einstellen...mit einmesscomputer ......erl.
R115 oder c110 entfernen AMS geht auch mit 1 kanal...Übersprechen.....erl.

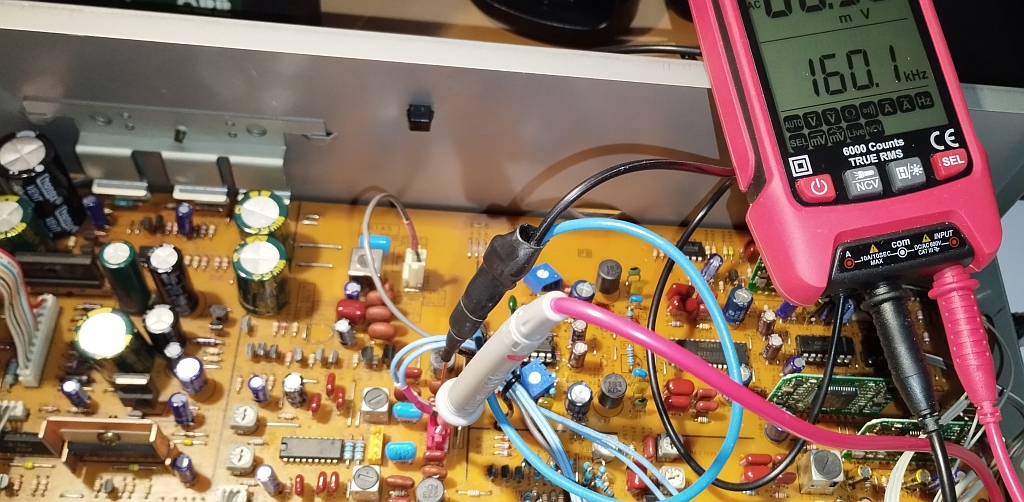

mpx filter auf genau 19kHz einstellen................................................erl.

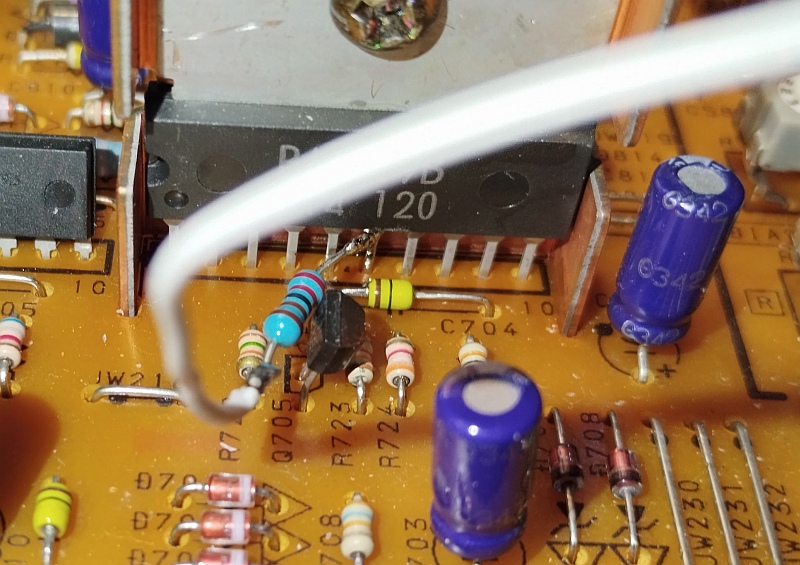

mpx immer anschaltbar -> D715 entfernen (am q727)....................erl.

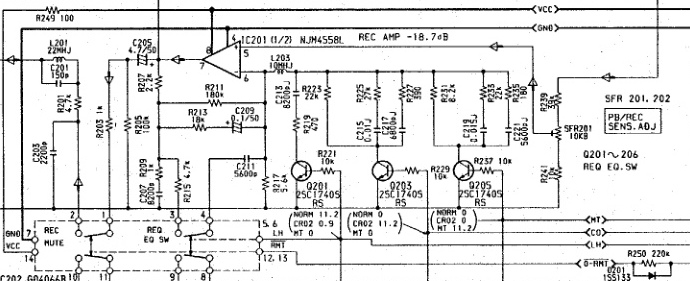

rec eq:
I...R601 (GH)68->82k, R603 (GP)47->75k, R604 (F/Q) 62->68k, R606 (FM) 22-> 27k
II...R612 (FM) je kleiner - weniger mitten 220 -> 200k, R609 (GP)110 -> 150k, R607 (GH) 62 -> 75k, R608 (GL) 47->56k
IV...R613 (GH) 68 -> 82k , R614 (GL) 51-> 62k, R618 (FM)200 -> 180k
IV rec eq RV142/242 auf mitte stellen 47k.......................................erl.
IV eq rv508 je größer desto mehr höhen........................................erl.
HX pro mod...1n + 220k................................................................erl.

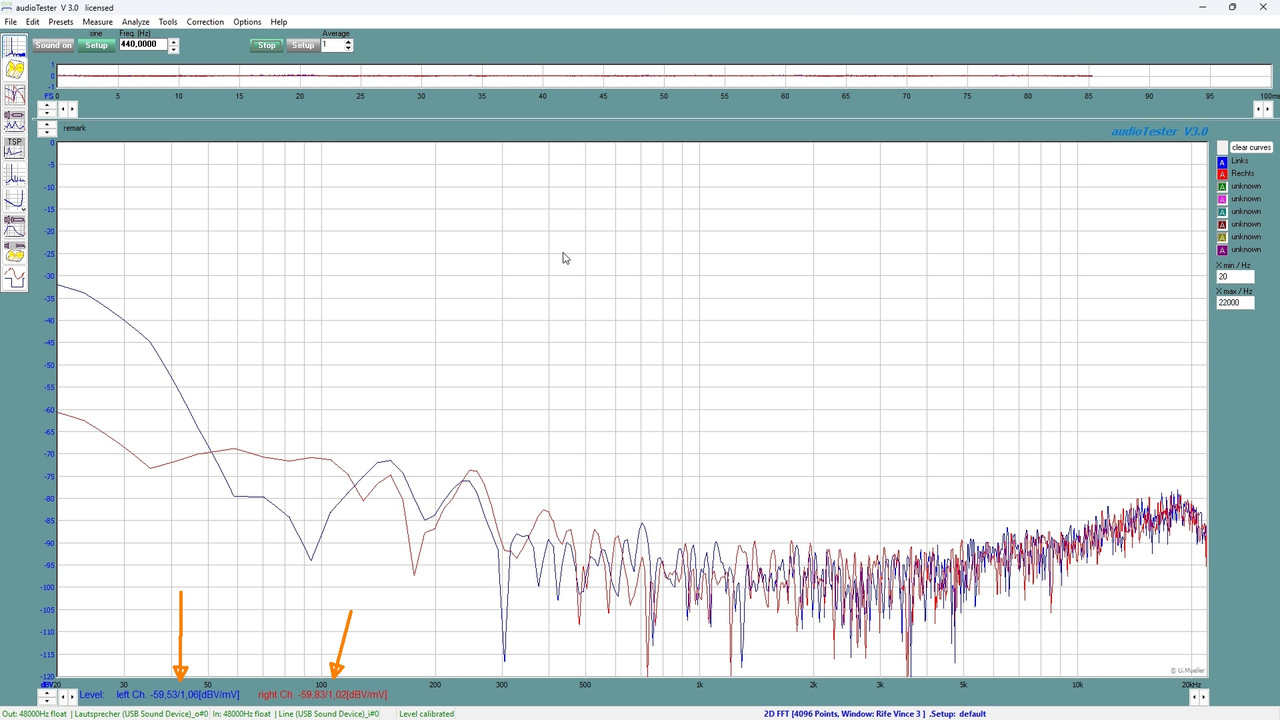

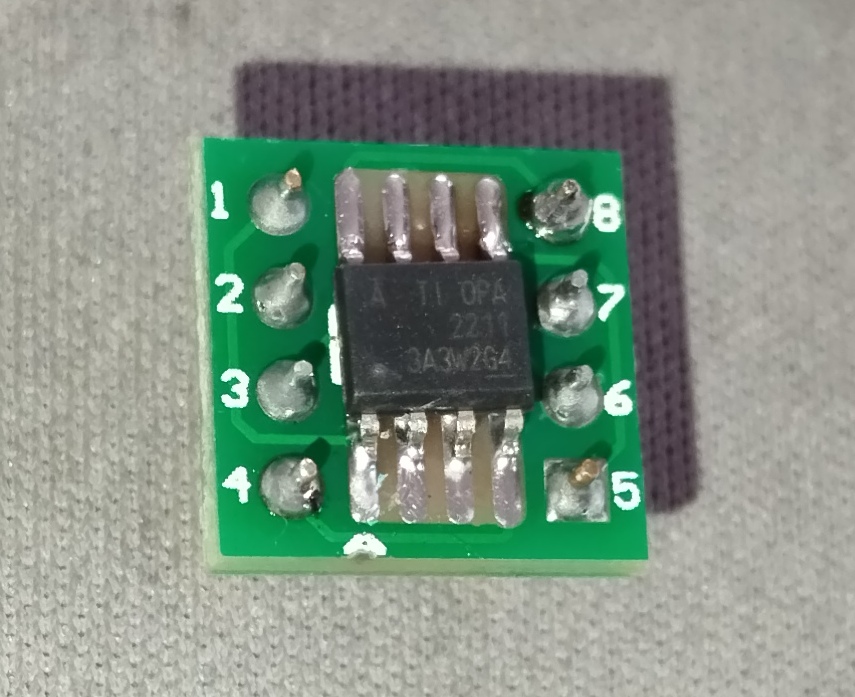

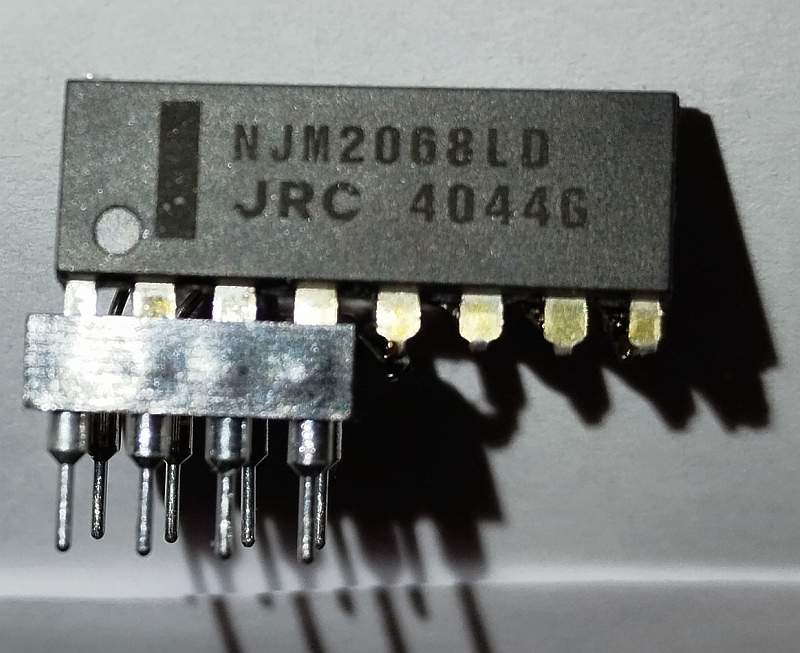

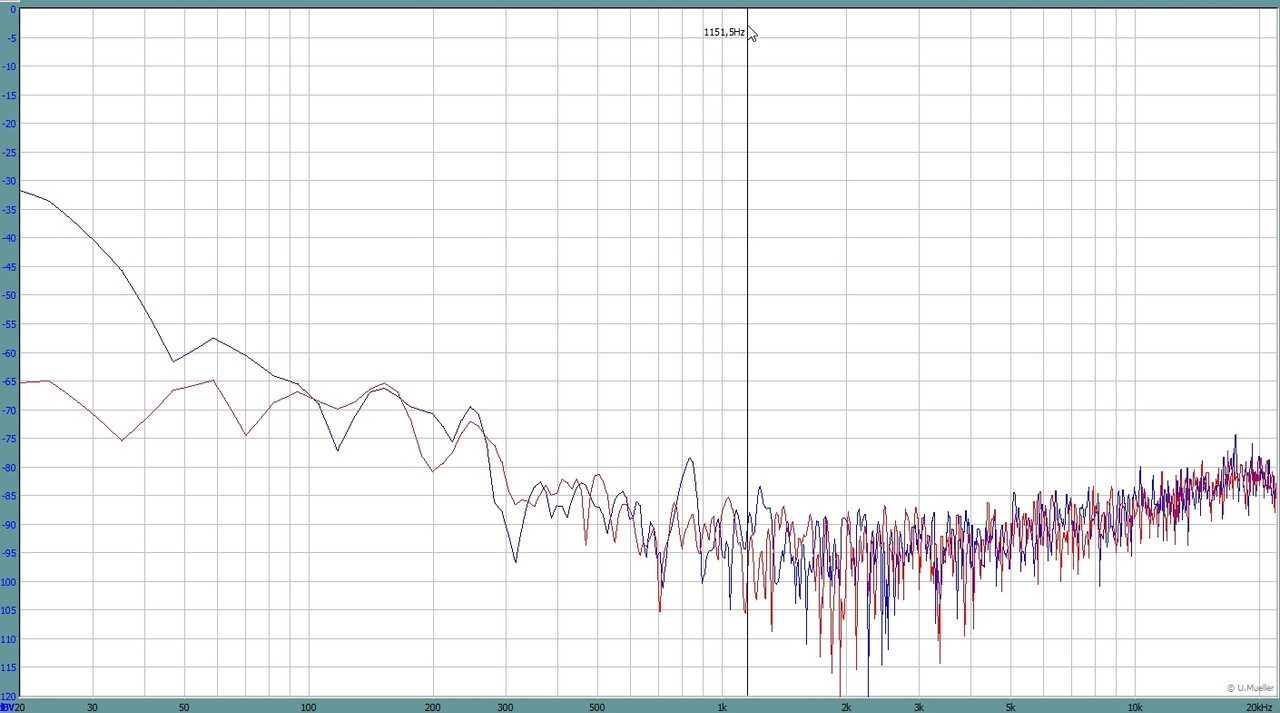

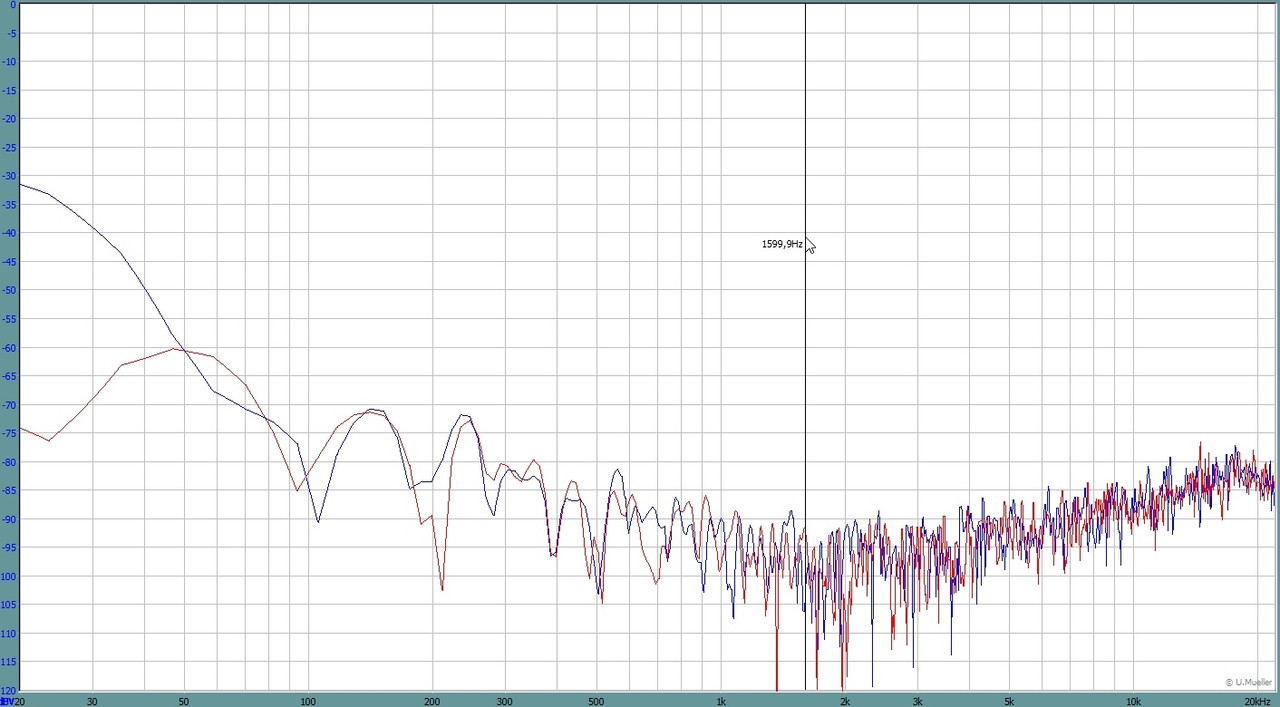

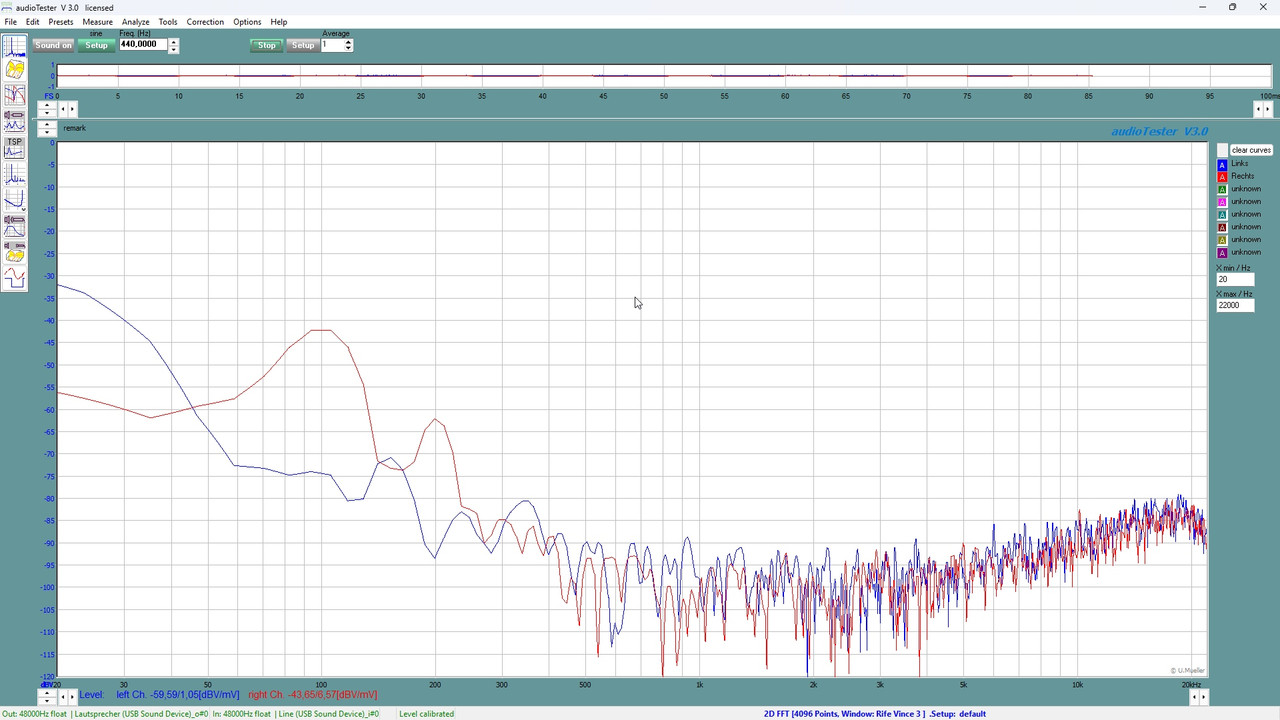

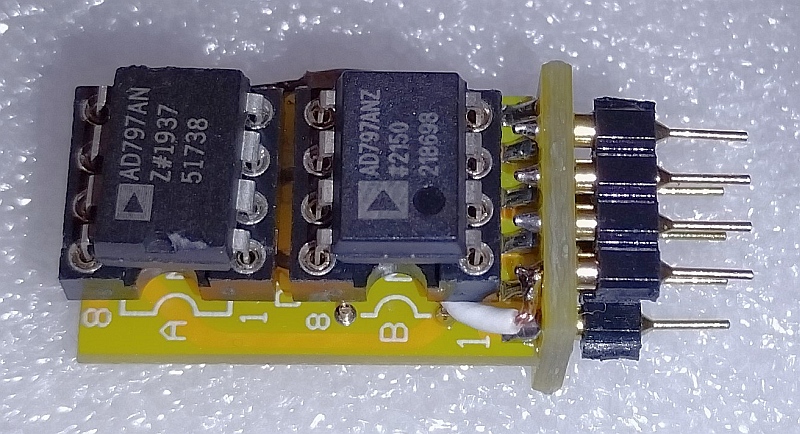

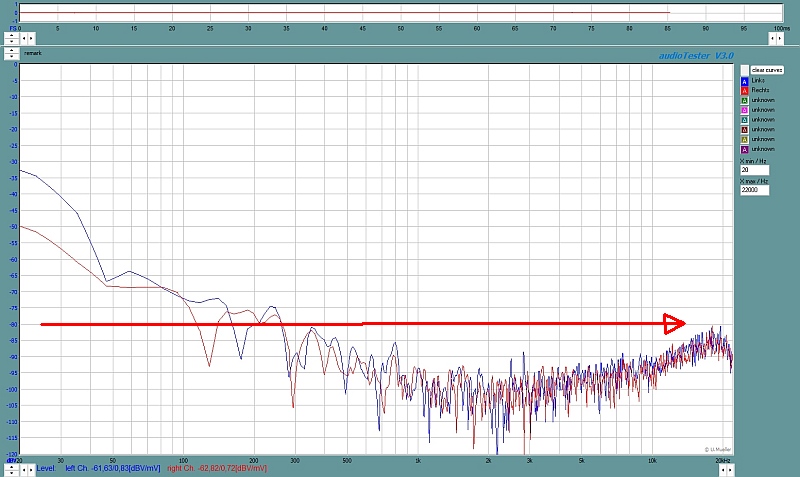

uPC4570 -> OPA2228 tauschen..................warte auf Lieferung

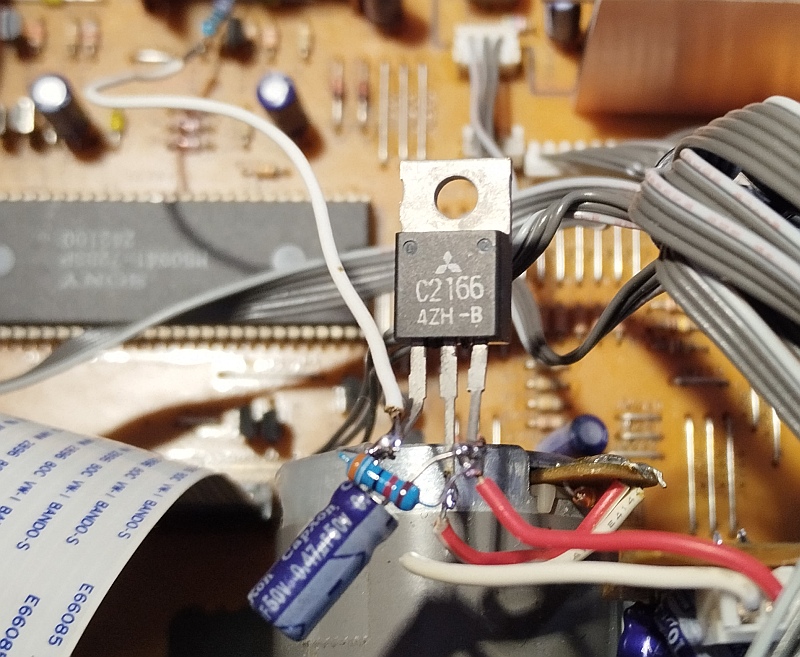

paar Bilder zum gucken

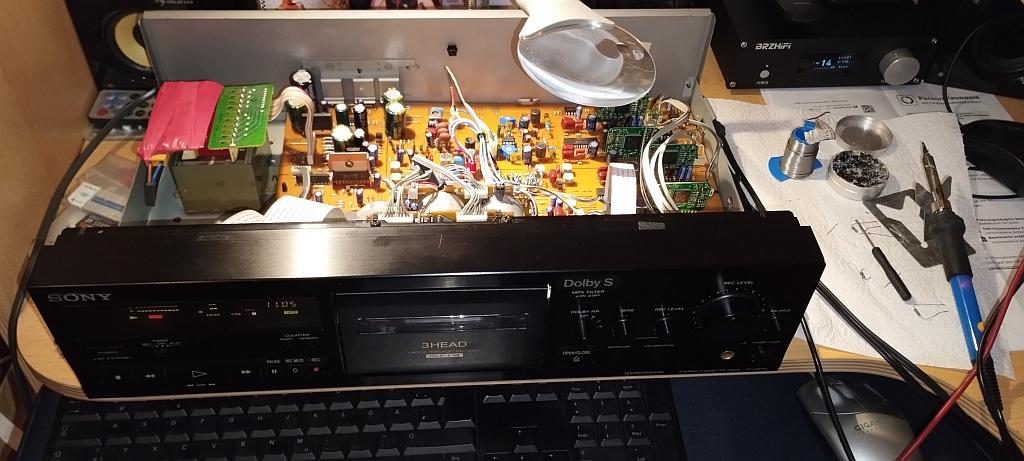

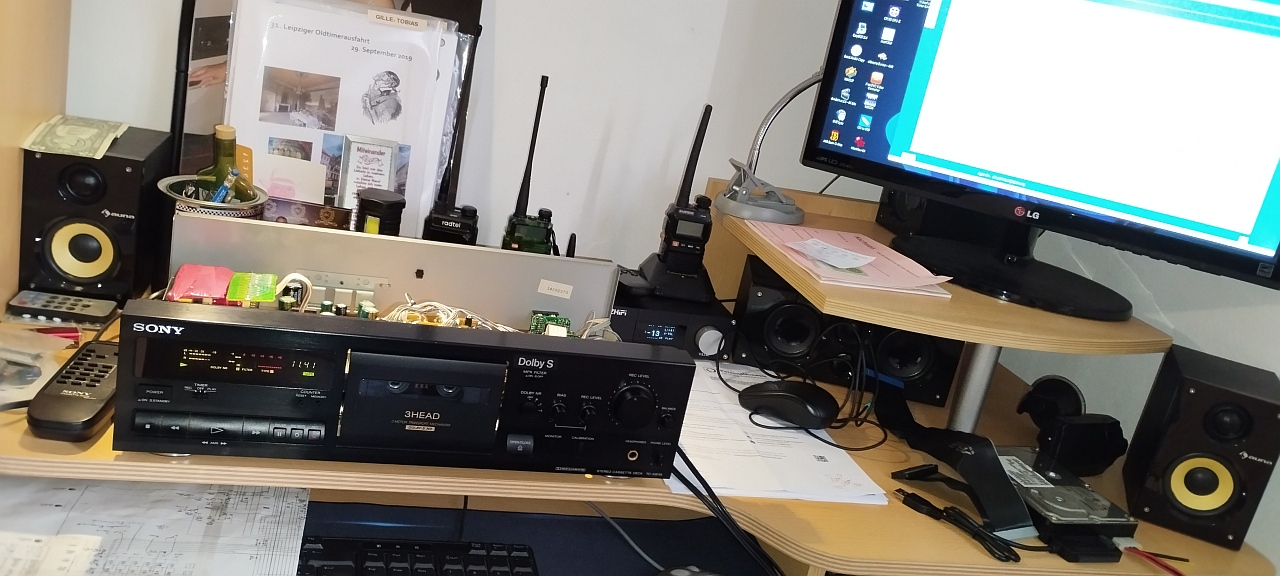

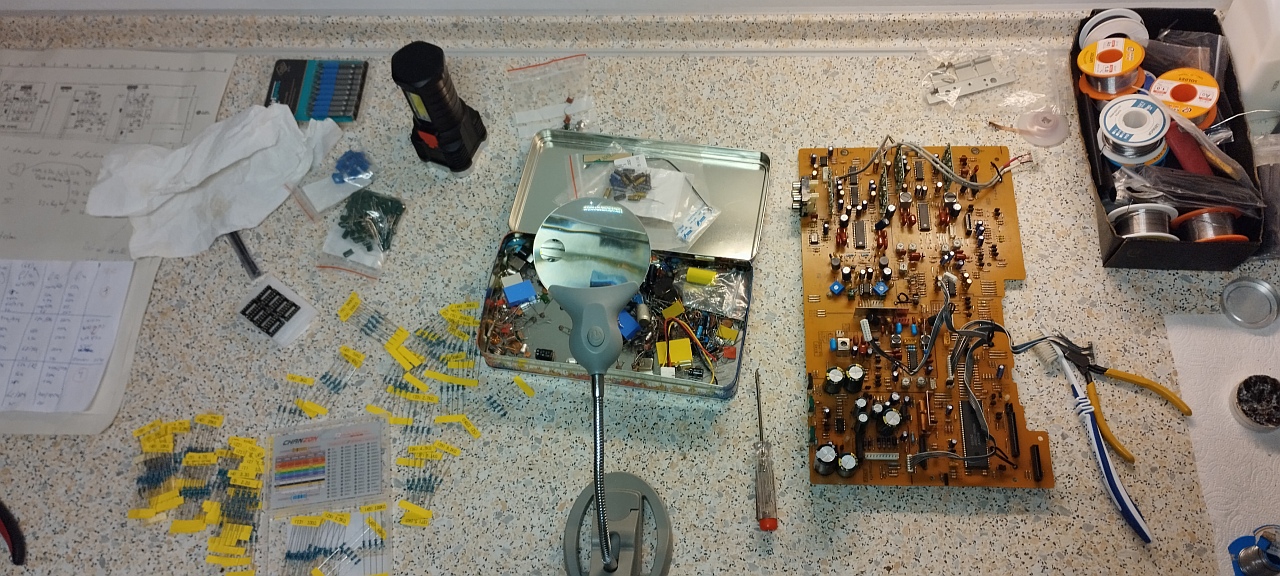

Arbeitsplatz

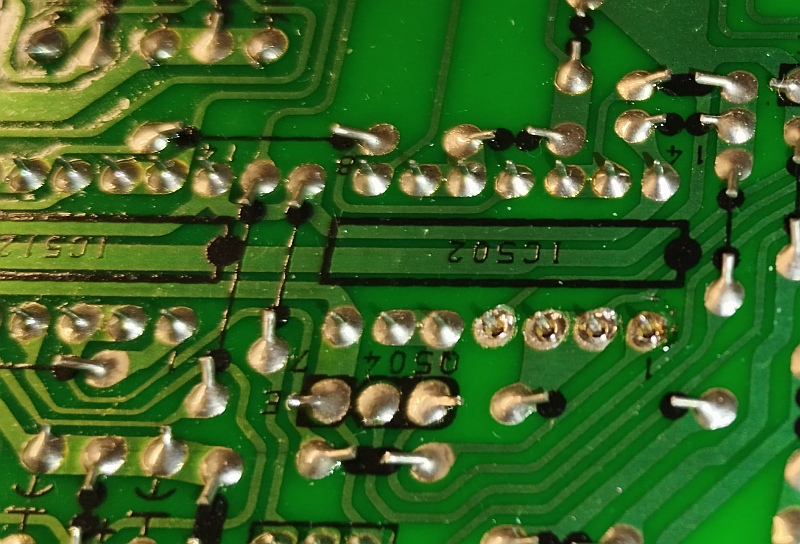

mit Auslötwerkzeug jeden Lötpunkt abgesaugt, IC fiel anschließend heraus...funktioniert einwandfrei

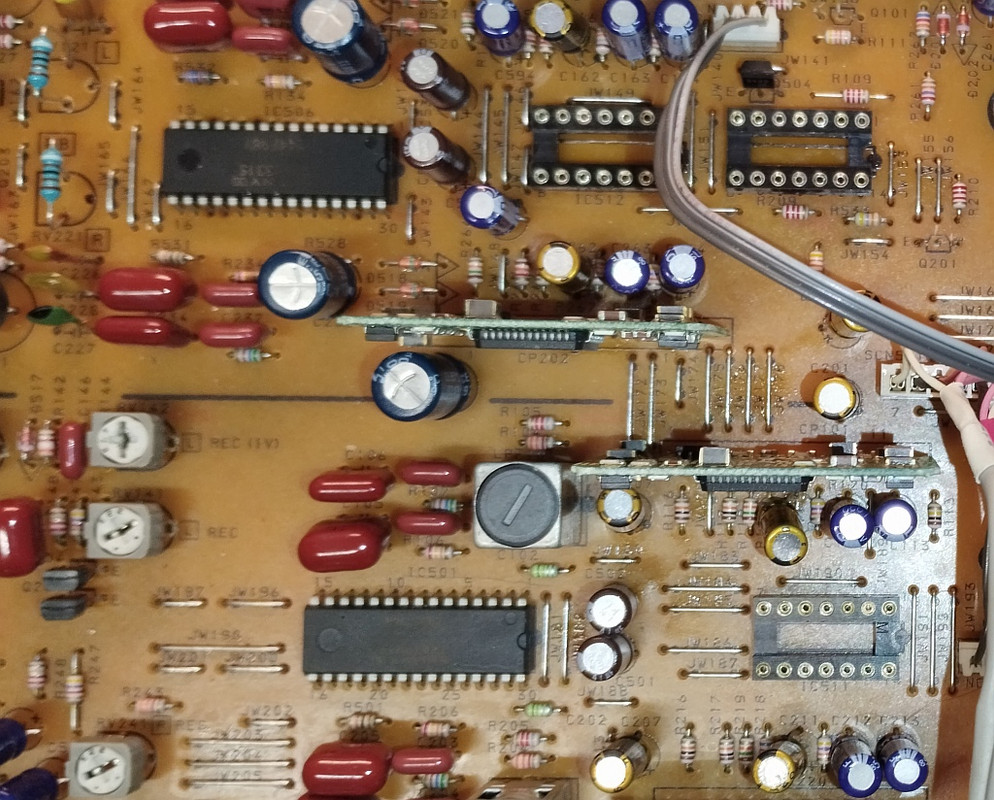

Schaltkreisfassungen eingelötet

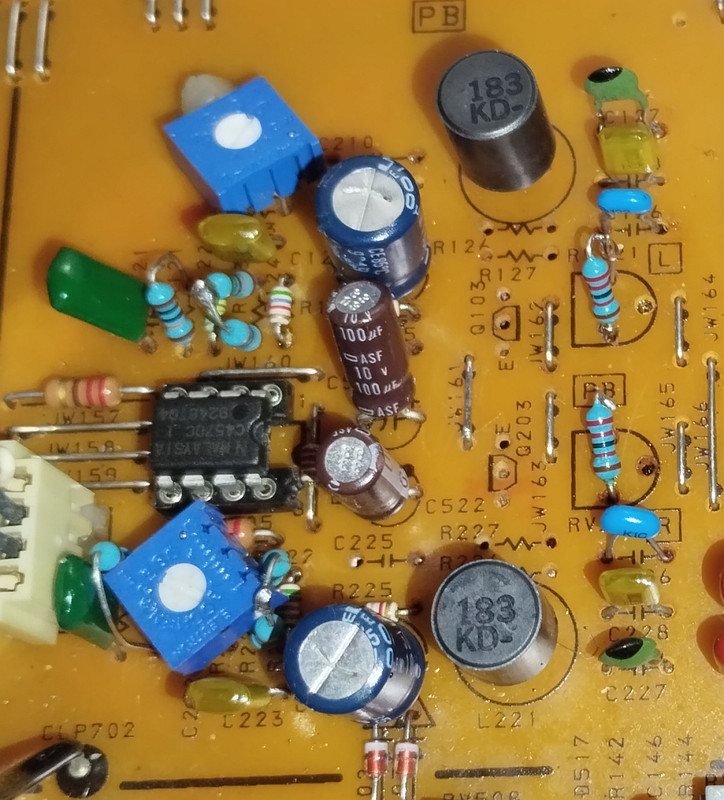

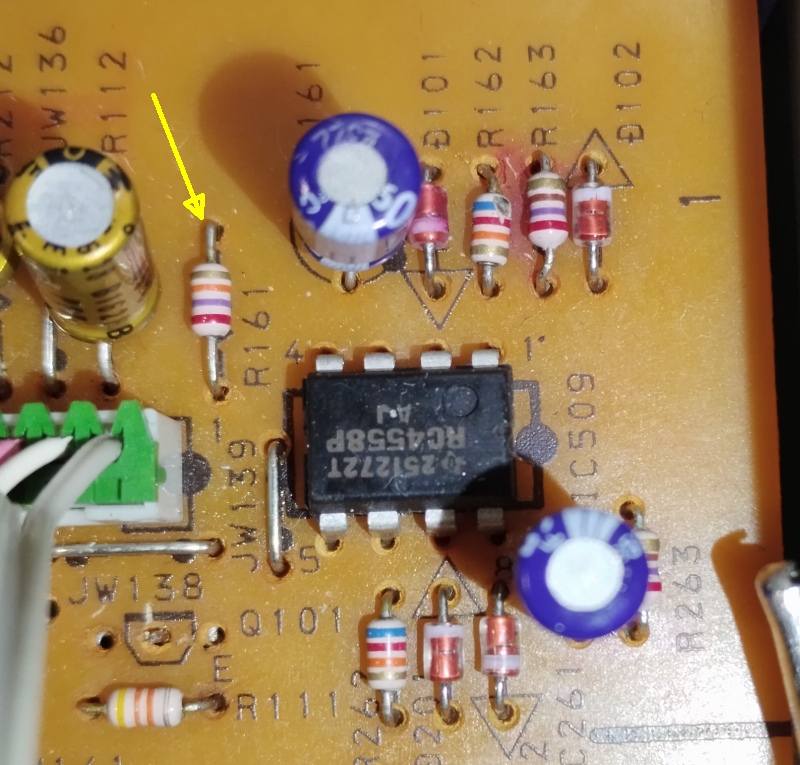

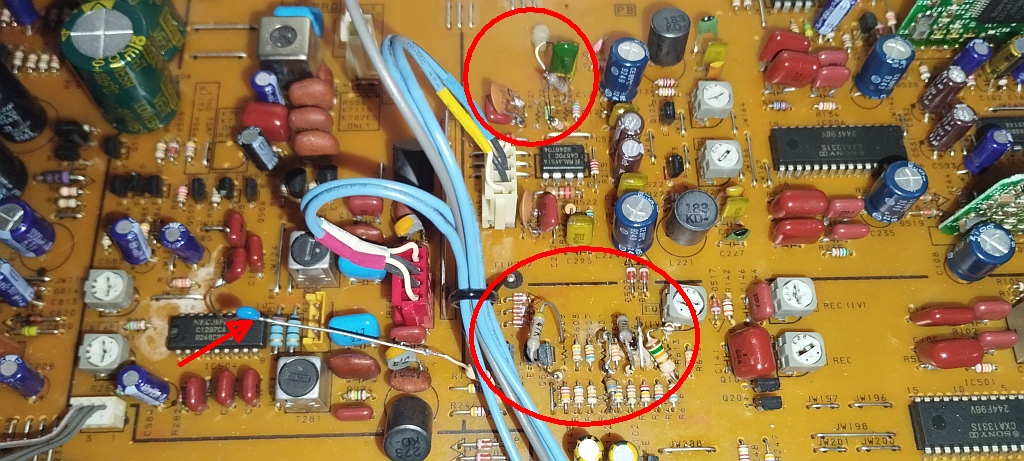

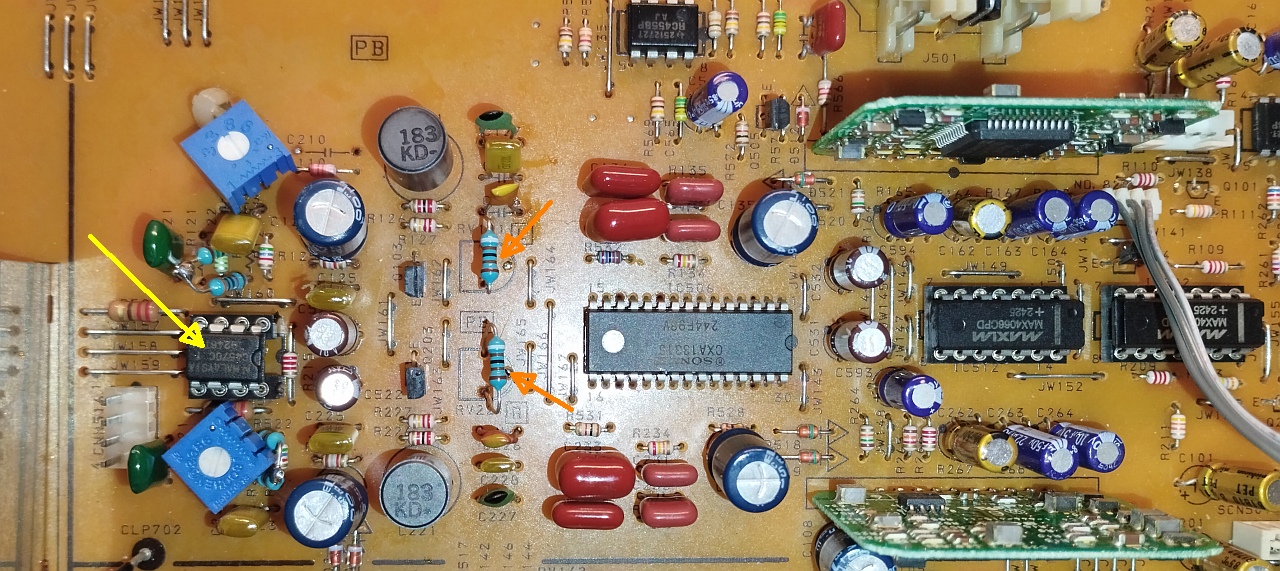

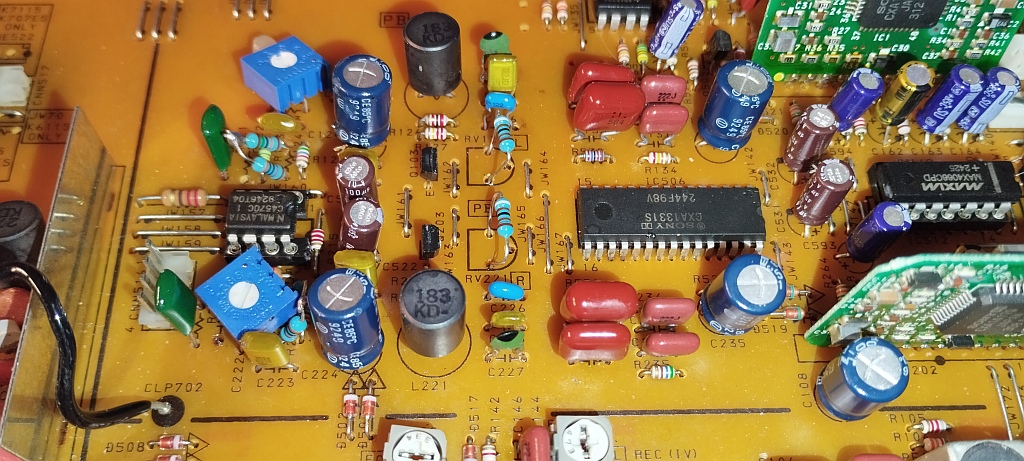

PB amp und die Audioschalter - jetzt MAX4066 - sind drin. Am gelben Pfeil kommt der alte OPA rein am orangenen sind Lastwiderstände für die entfallenen Pegeleinsteller eingelötet...fiel mir in letzter Sekunde ein

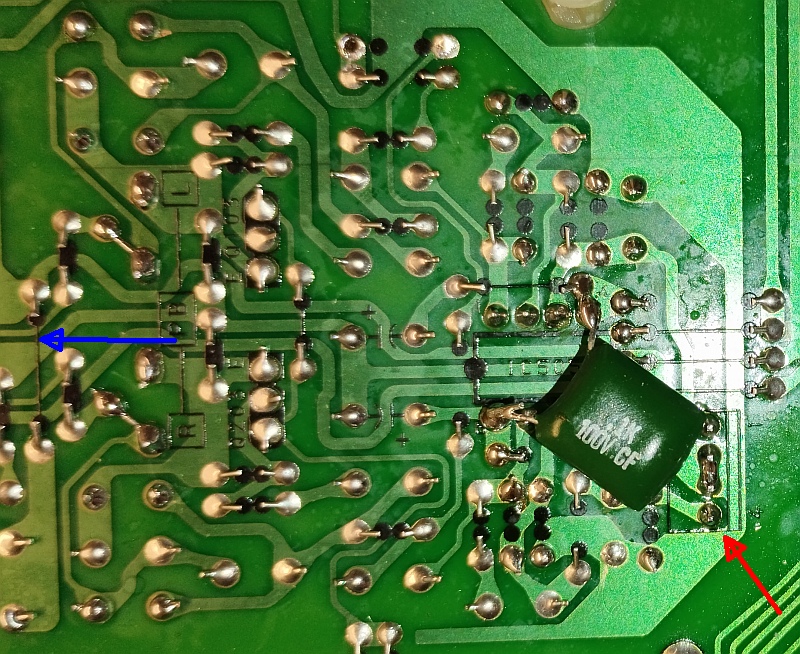

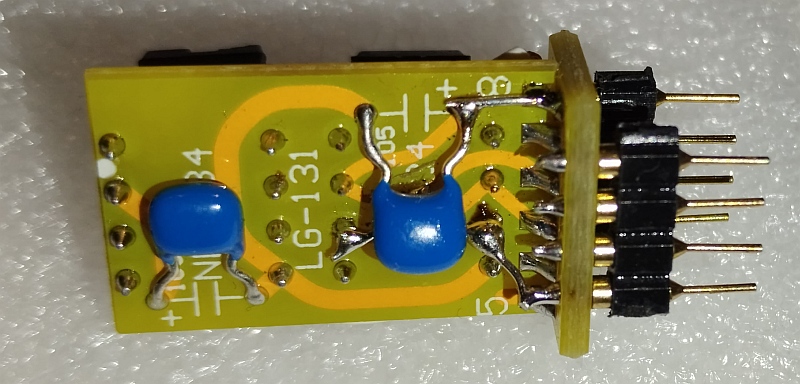

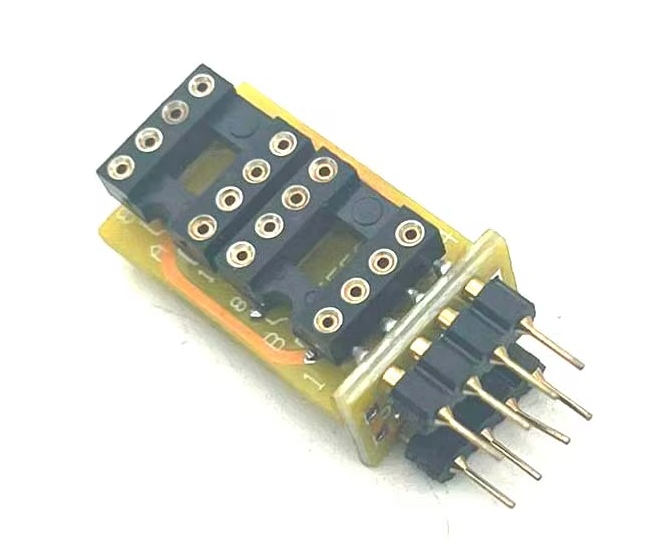

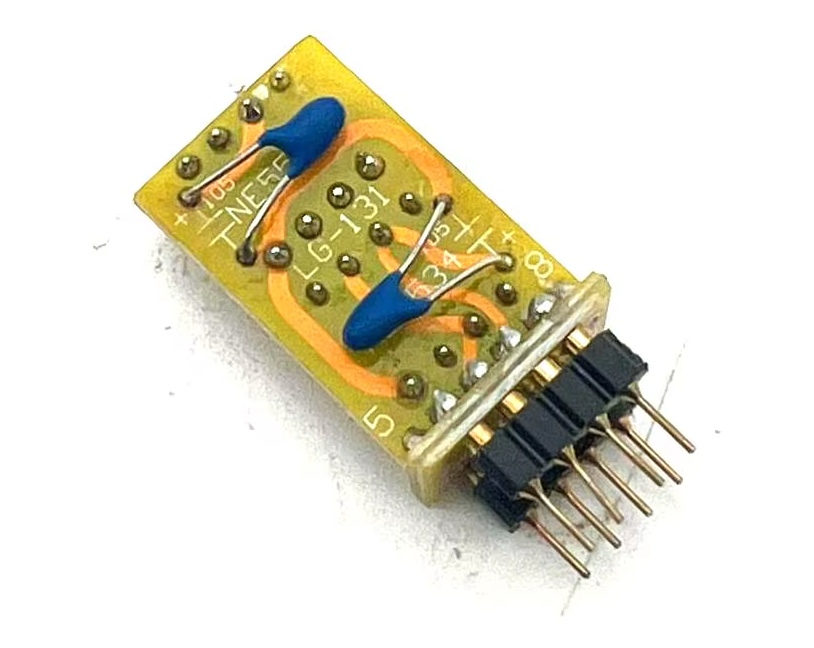

Vorbereitung OPA2228 100n direkt am +/- ... roter Pfeil nachgelöteter Connector (alle Connectoren nachgelötet)...blau Flussrichtung zum Dolbyschaltkreis
Selbstverständlich wurde Platine von Lötresten befreit/gereinigt

[Elektronik_bastler]

weitere Bilder ->

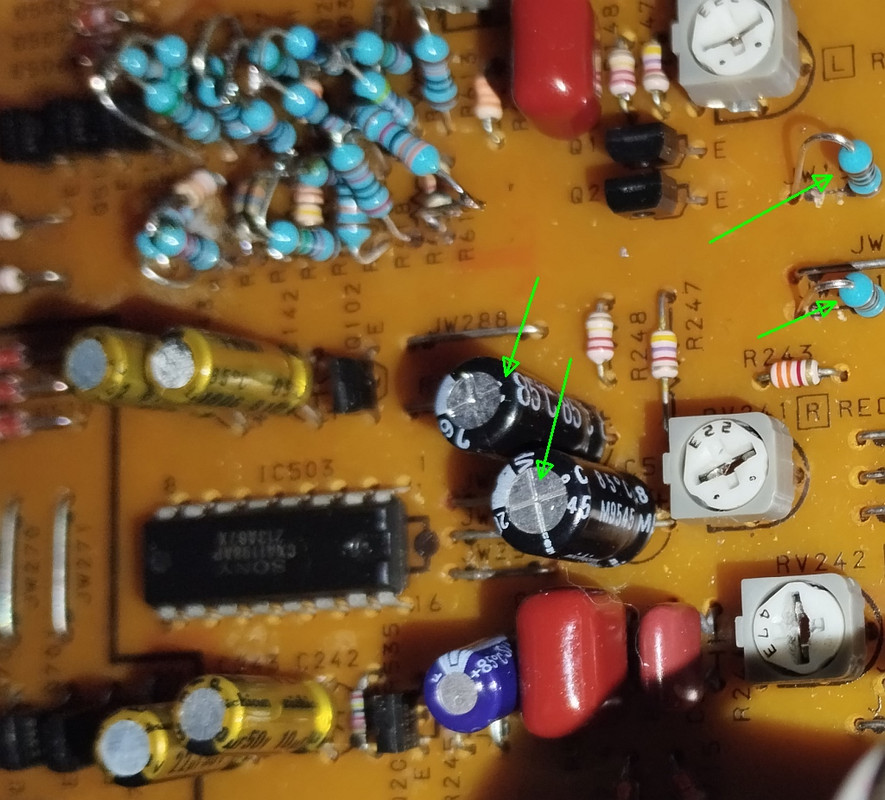

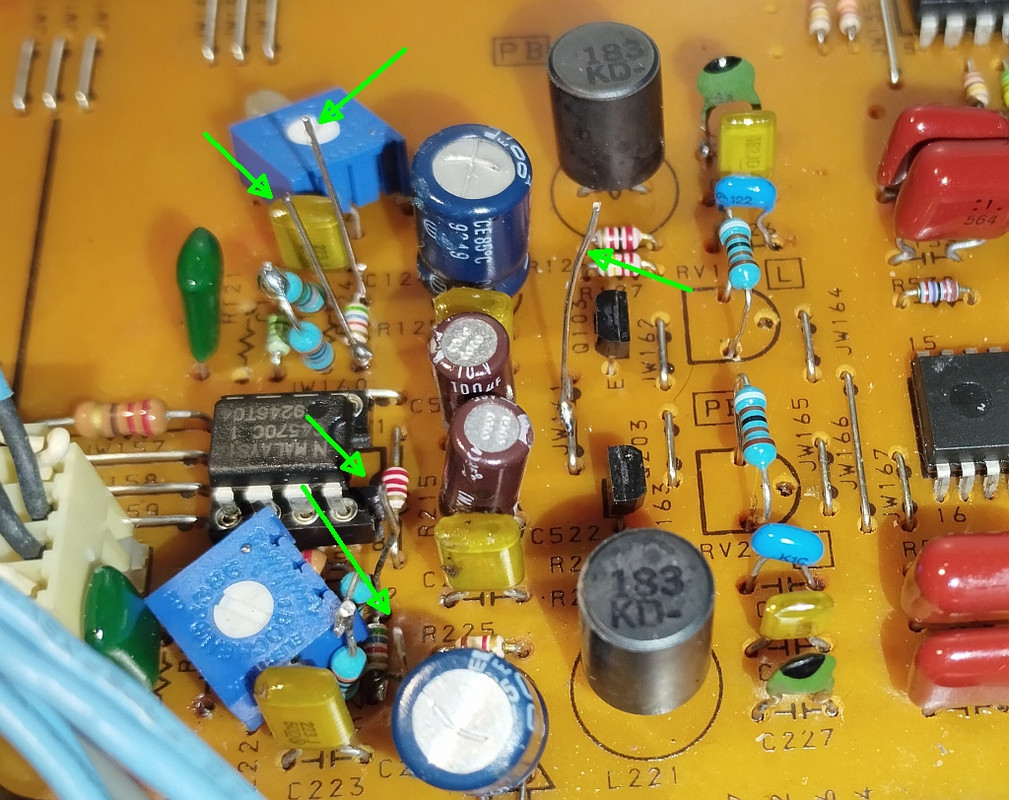

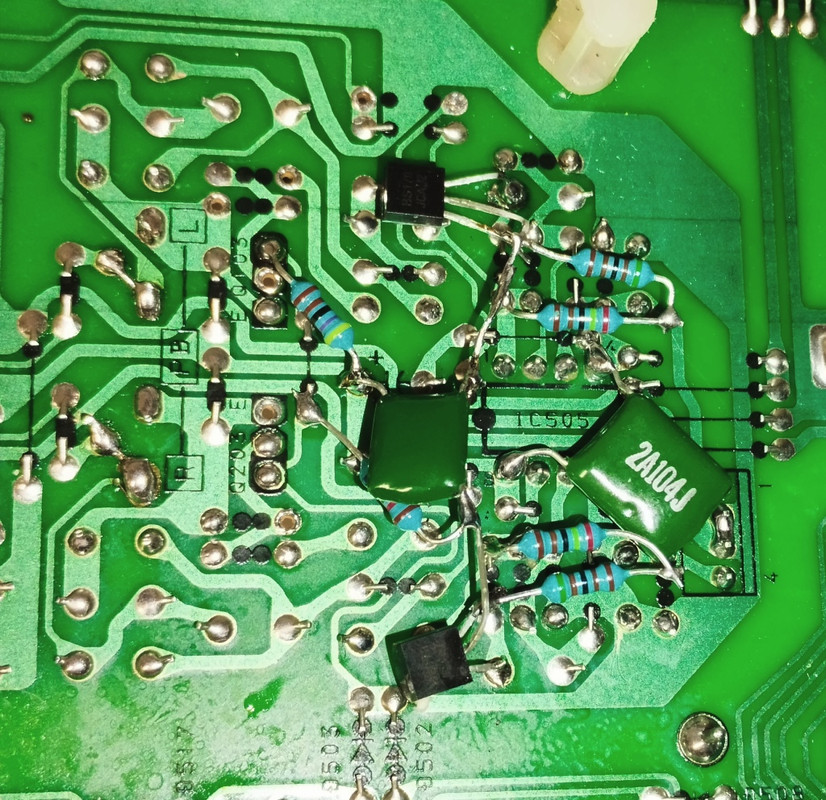

nochmal PB amp. mit ordentlichen 1nF Kondensatoren (blau)

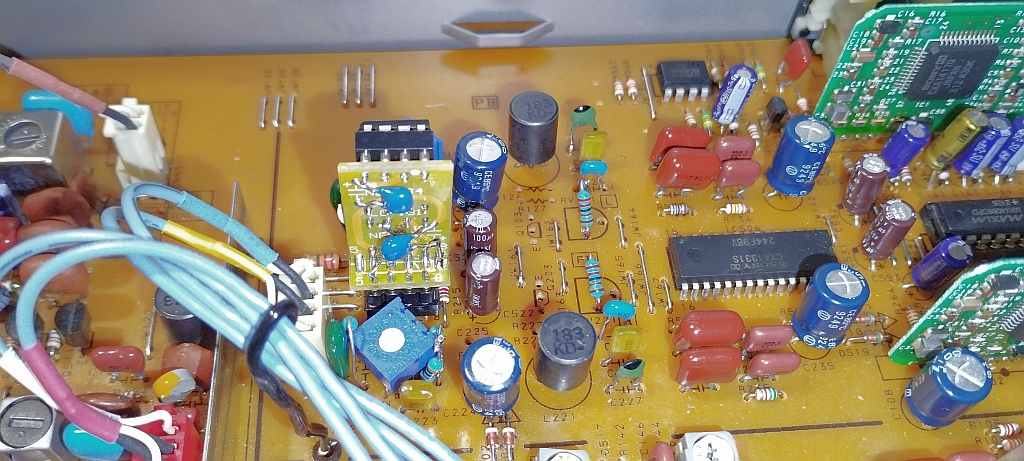

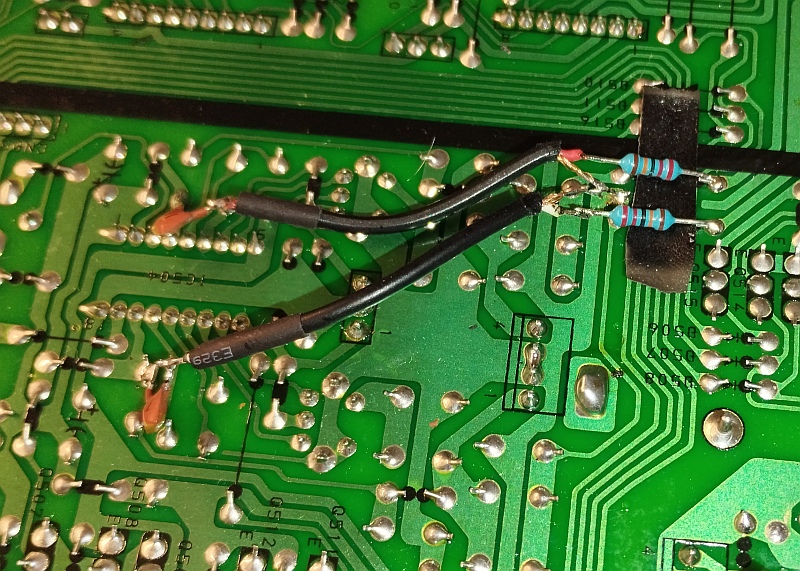

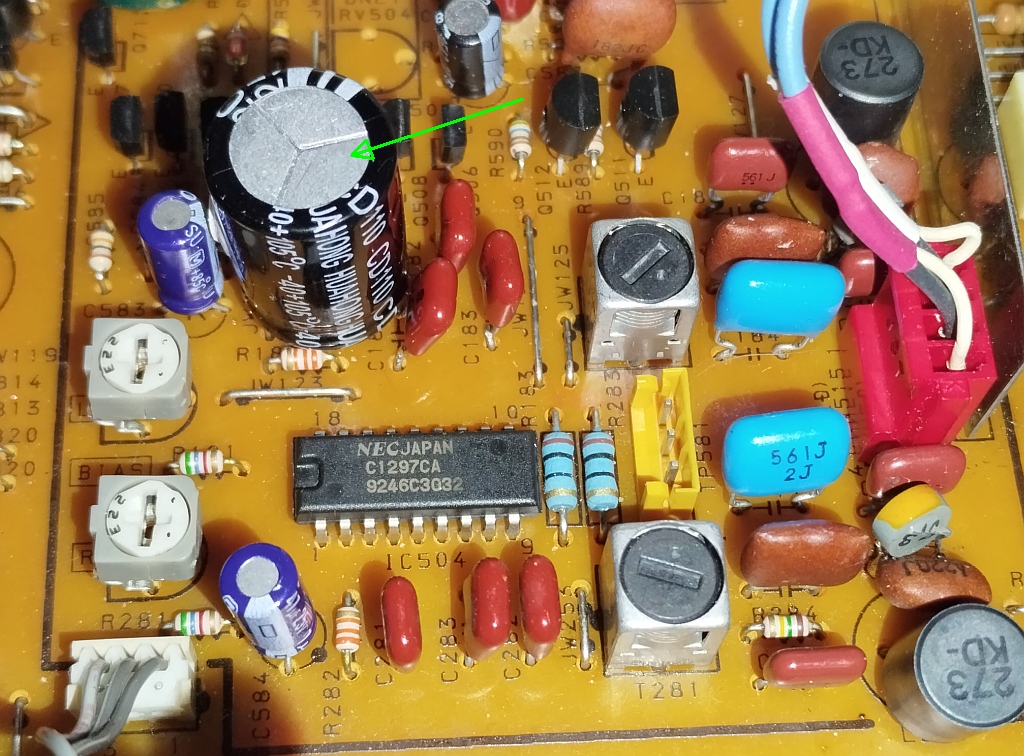

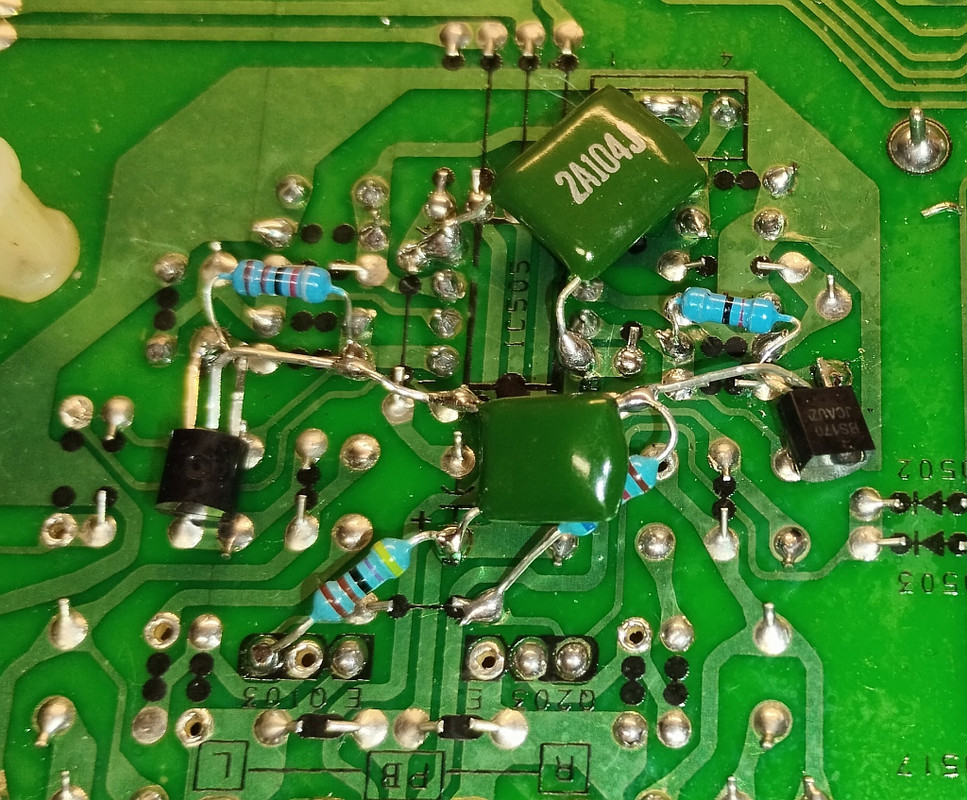

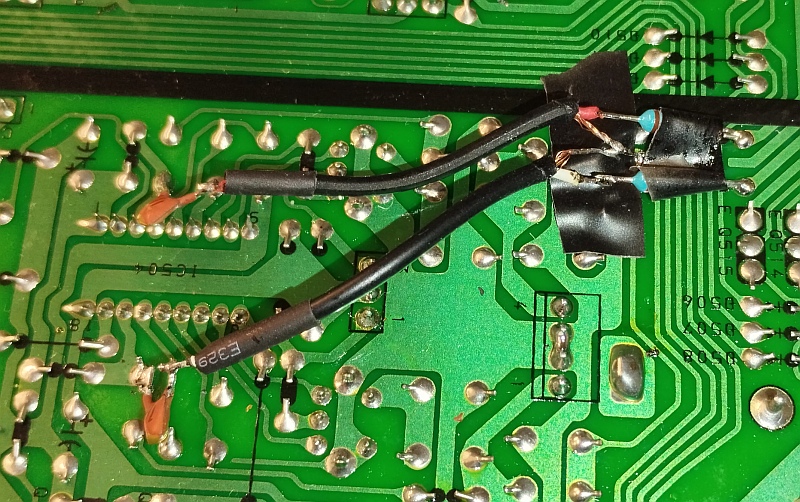

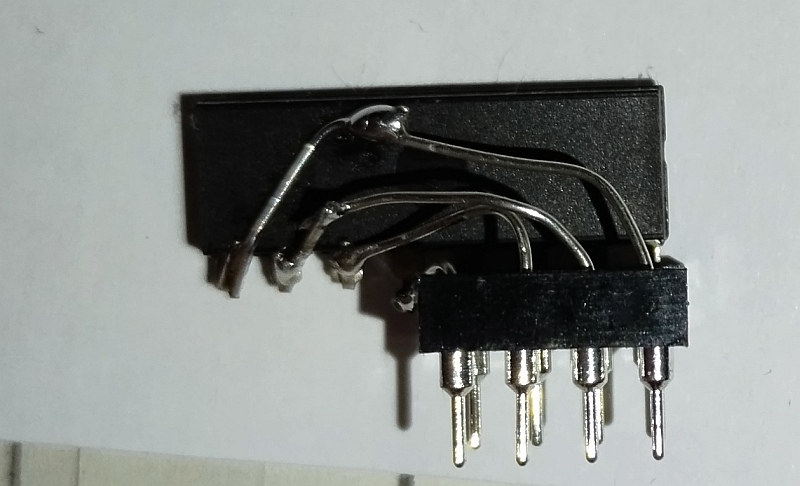

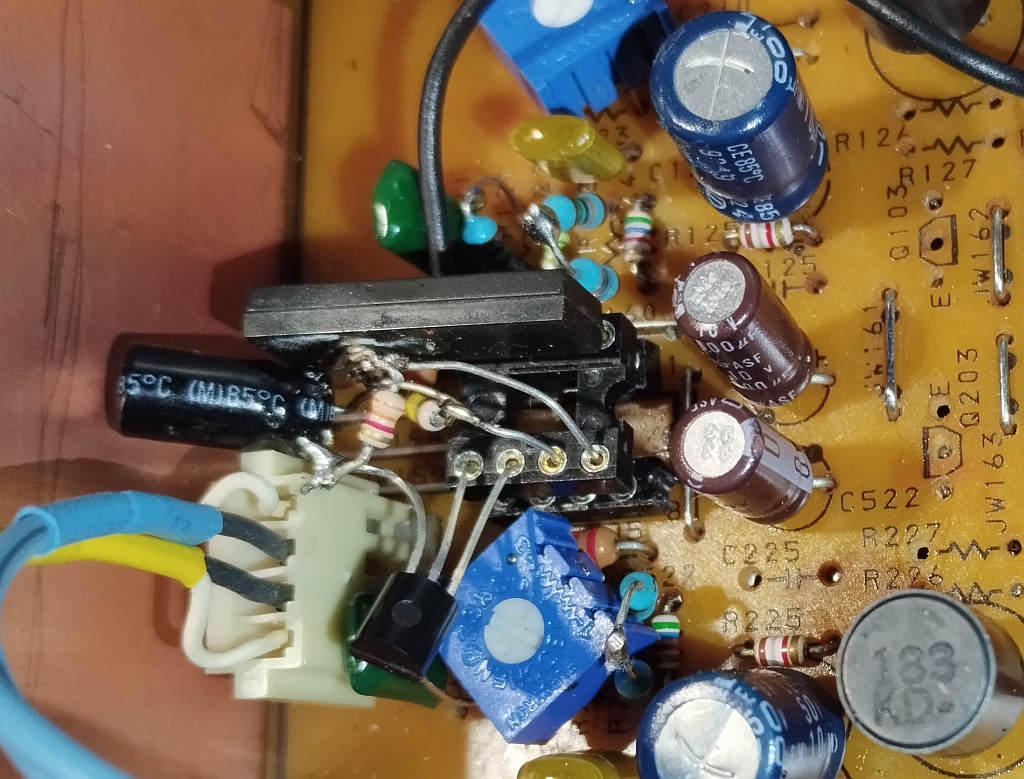

Dolby HX pro mod.

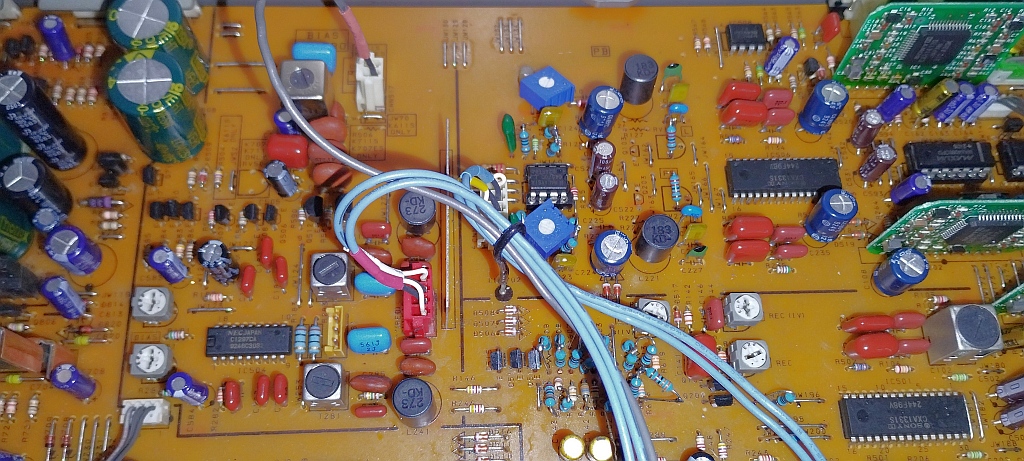

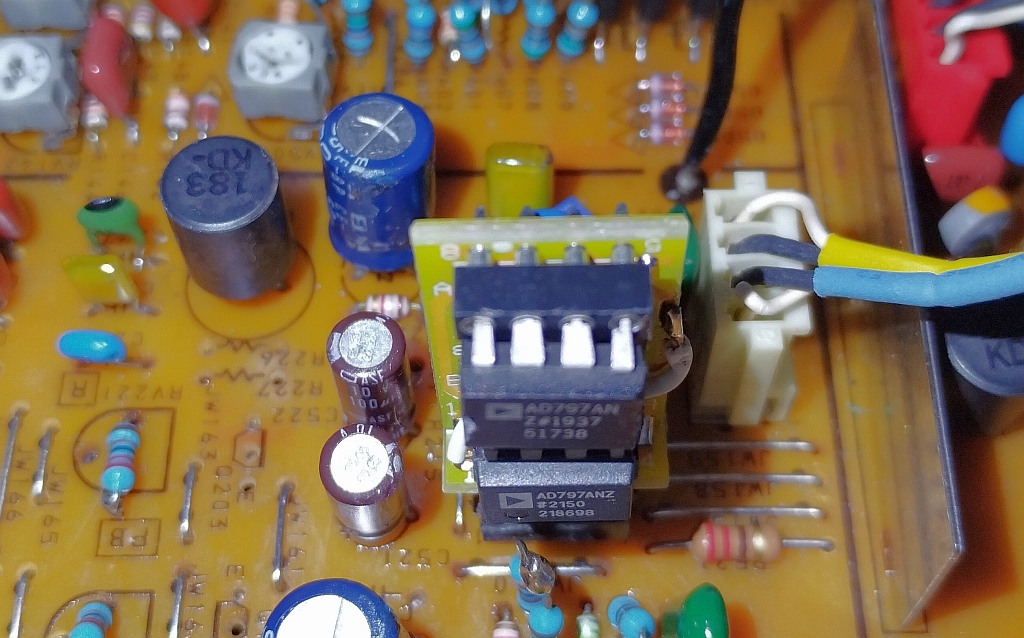

ordentlich geschirmt / isoliert

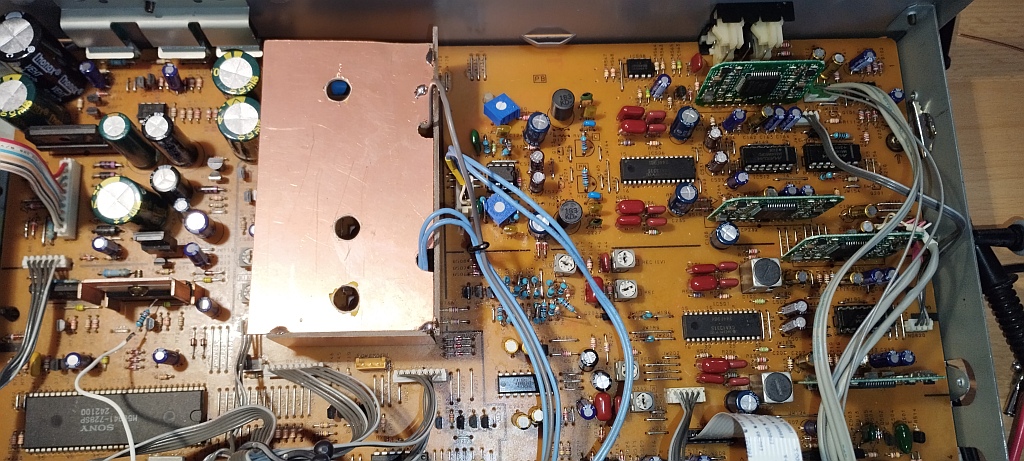

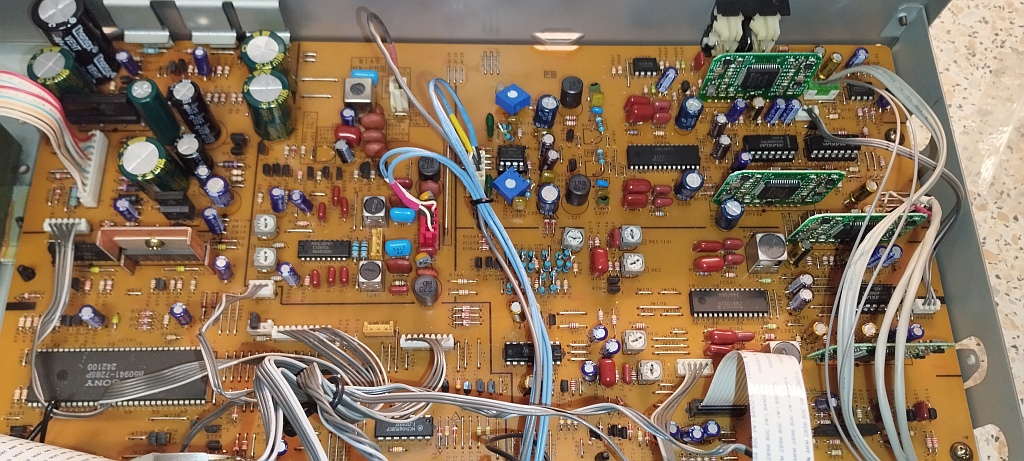

Fertig wieder eingebaut

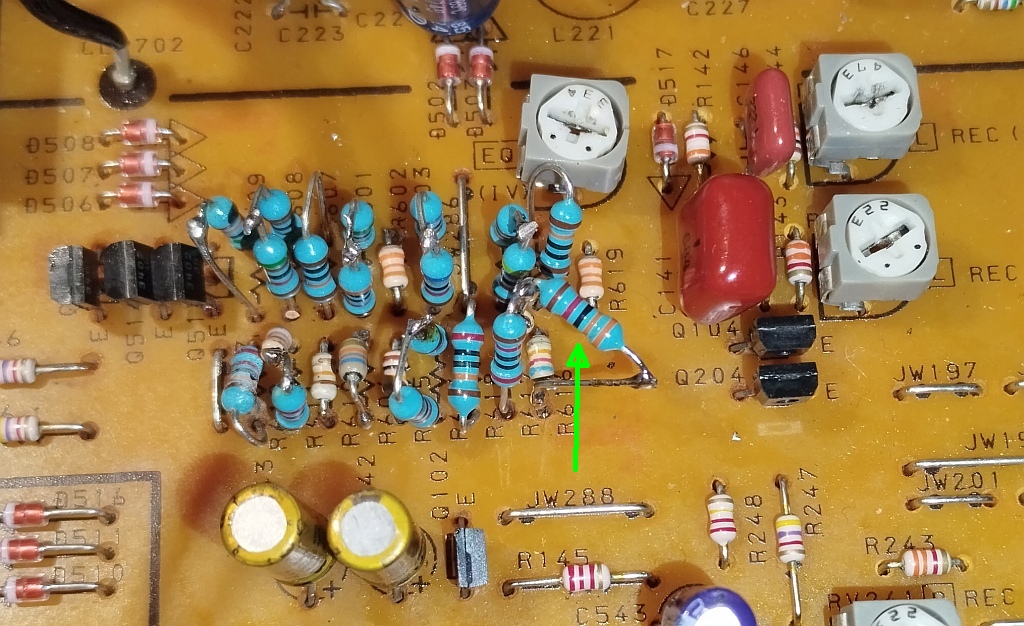

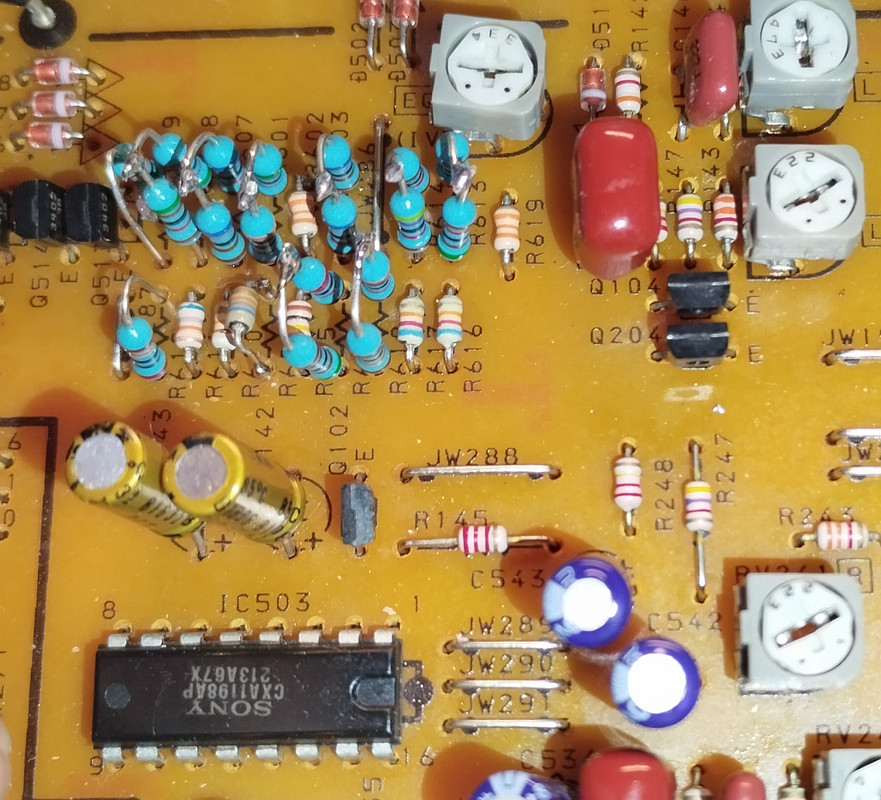

Widerstandsmatrix Rec. EQ
