RFT SV3000 schweigt still
#1
Plötzlich tat sich nix mehr beim Einschalten. Also nach Monaten mal wieder den Tisch belegt und das Gerät geöffnet. Es ist ein RFT SV3000-Verstärker. Der passende Tuner ist seltsamerweise mit REMA gelabelt.  Floet
Also ruck-zuck ein paar neue Batterien in mein Meßgerät eingelegt und schon ging es los. Schnell war die Glassicherung vorm Netztrafo ausgemacht. Der "Schnittbandkerntransformator" war damals eine Neuerfindung,
k.A. was der besser können soll.
Nun hab ich das Meßgerät anstatt der Feinsicherung angeklemmt und auf 250mA eingestellt. Durch den elektronischen Überlastschutz kann bei solchen unbekannten Fehlern nicht viel passieren.
Schwein gehabt, die Lichter gingen an. Die Sicherung war wohl nach 35 Jahren altersschwach. Muß jetzt erst Ersatz besorgen, meine kleinste vorhandene war mir mit 800mA (statt 400) zu stark.

[Bild: 20230323-102342.jpg] ... luftig und übersichtlich aufgebaut

[Bild: 20230323-102322.jpg] ... links unter der Abdeckung sitzt das Beast

[Bild: 20230323-102720.jpg] ... russisches Model aus 1980  Raucher

[Bild: 20230323-102757.jpg] ... Gerät und Elkos stammen aus 1988

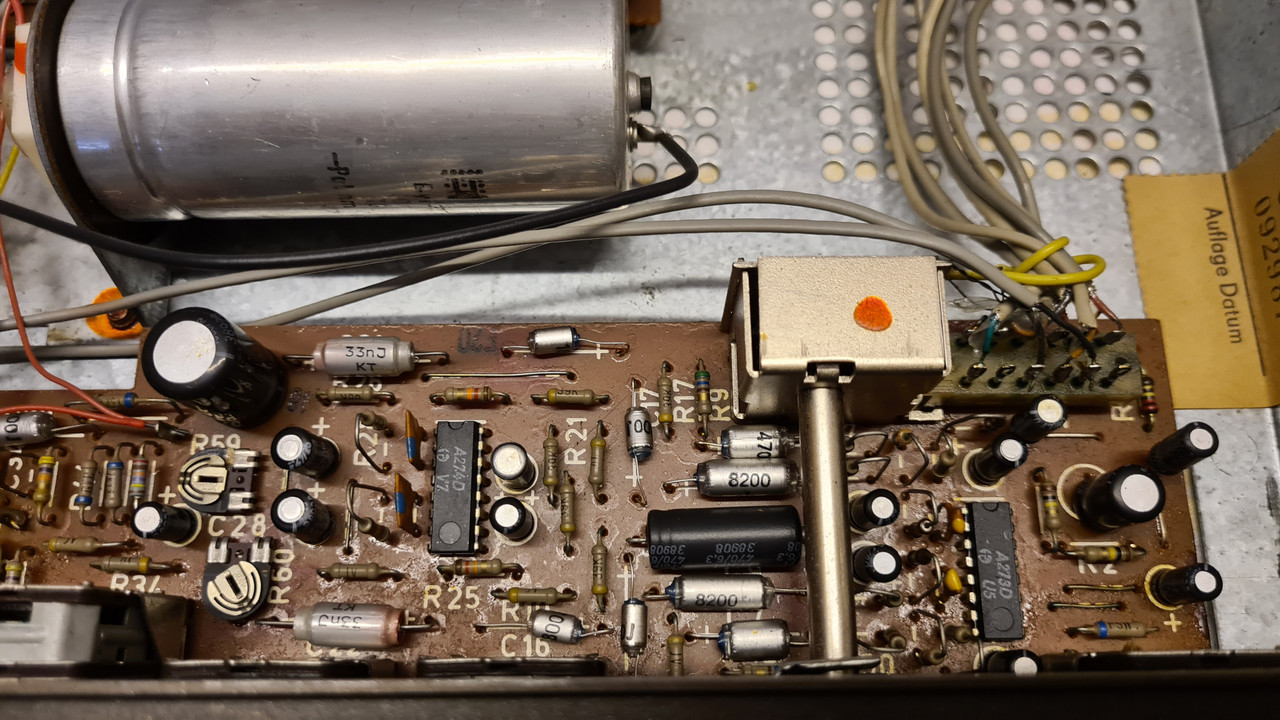

[Bild: 20230323-102425.jpg]

Echt von Vorteil für den Einsatz in der Laube ist die Gleichstrom-Steuerung mittels Schaltkreisen. Da gibt es kein Kratzen oder Aussetzen der Regler. Hier sind ein A273 zur Klang- und ein A274 zur LS-Regelung verbaut.
Für max. Power (2x13W sinus) sorgen 2 Stück MDA2020 ...
" ... ich will die Eins ..." Drinks


[-] 4 Mitglieder sagen Danke an timilila für diesen Beitrag:
  • Harry Hirsch, HiFi, Ferrograph, EmJay
Zitieren
#2
Was ja TCA730, TCA740 und dem TDA2020 entspricht.
Danke für 's zeigen.
Wie kam es eigentlich zu dieser Zusammenarbeit zwischen Philips und der DDR ?
Zitieren
#3
(23.03.2023, 16:28)timilila schrieb: [Bild: 20230323-102342.jpg] ... luftig und übersichtlich aufgebaut


Für max. Power (2x13W sinus) sorgen 2 Stück MDA2020 ...

In der Endstufe wurde kein MDA2020 Schaltkreis verbaut und sie hat 2x25W. Die Schaltung ist diskret mit den Transistoren KT818W / KT819W aufgebaut.

VG Ralf
[-] 1 Mitglied sagt Danke an System-64 für diesen Beitrag:
  • timilila
Zitieren
#4
(23.03.2023, 16:28)timilila schrieb: Der "Schnittbandkerntransformator" war damals eine Neuerfindung,
k.A. was der besser können soll.
  • Weniger Streuverluste
  • Weniger Wärme
  • Weniger Gewicht
"Was denken Sie, passiert als nächstes?"
"Er repariert das Kabel?"
[-] 1 Mitglied sagt Danke an HiFi für diesen Beitrag:
  • timilila
Zitieren
#5
Mmm, ist ein konventioneller Trafo in Mantelbauform, bei dem die Spulen vom Kern umschlossen werden. Nur eben, dass er abgerundete Ecken hat. Nehme mal an, um Material einzusparen. Bei der Kernbauform sitzen die Spulen außen.
[-] 1 Mitglied sagt Danke an Florida Boy für diesen Beitrag:
  • timilila
Zitieren
#6
Moin,
ein Mantelkern mit abgerundeten Ecken ist in der Regel ein M-Kern.
Die "eckigen Ecken" haben EI-Kerne, auch Manteltrafos.
Typisch fuer DDR-Geraete war der UI-Kern, SU-Geraete hatten fast immer Schnittbandkerne.

Interessant finde ich, dass dieser Verstaerker diskrete Endverstaerker hat. Muss eine ganz spaete Ausfuehrung sein(*), denn meiner hat und alle Hinweise dazu, die ich fand, sprechen von IC-Endstufen. Bei denen aufpassen, die Kuehlkoerper fuehren Spannung gegen Masse und sind vom Chassis isoliert eingebaut.

Bei meinem Verstaerker habe ich noch zwei Widerstaende nachgerustet, die die Koppelkondensatoren der Phonostufe definiert auf Masse beziehen und somit das Knallen beim Umschalten auf Phono verhindern.

(*) auf den Ladekondensatoren steht's ja, Bj. '88. Meiner ist etwas aelter, '83, wenn ich mich recht erinnere.

73
Peter
[-] 1 Mitglied sagt Danke an hf500 für diesen Beitrag:
  • timilila
Zitieren
#7
AtSystem64: Jetzt bringst mich zum Grübeln. Ich ging davon aus, dass da IC`s in der Endstufe verbaut sind. Hab bei einem (baugleichen) SV3900 mal einen gewechselt.
Und auch alle eben von mir nachgelesenen Beschreibungen erwähnen den MDA2020. Beim Blick auf das Originalbild und bei 100% in PS kann ich es deuten, als ob an der Rückseite li+re je 2 "Transen" befestigt sind.
Sehe aber keinen Aufdruck (logischerweise, da am Kühlblech). Ich werde morgen direkt vor Ort nochmal nachsehen und bessere Bilder machen, falls es interessiert. Mich schon ...
" ... ich will die Eins ..." Drinks


Zitieren
#8
Edit meint noch: Irre , was ich so lange Zeit später erfahren muß.  Floet Die letzten aus der Serie (SV3938) sind mit den "neuen" IC`s A2005 in Brückenschaltung bestückt. Auch dort sind 2x13W angegeben.
Zum Schluß wurde wohl verbaut, was noch "in der Kiste" aufzufinden war.  Lipsrsealed2
" ... ich will die Eins ..." Drinks


Zitieren
#9
Hallo Leute,

das ist doch ein 3930 und kein 3000, der wäre ja nur 300mm breit und hätte keinen diskreten Aufbau.
Der hat auch nicht so einen Kühlkörper hinten dran.


[Bild: sv3000.png]

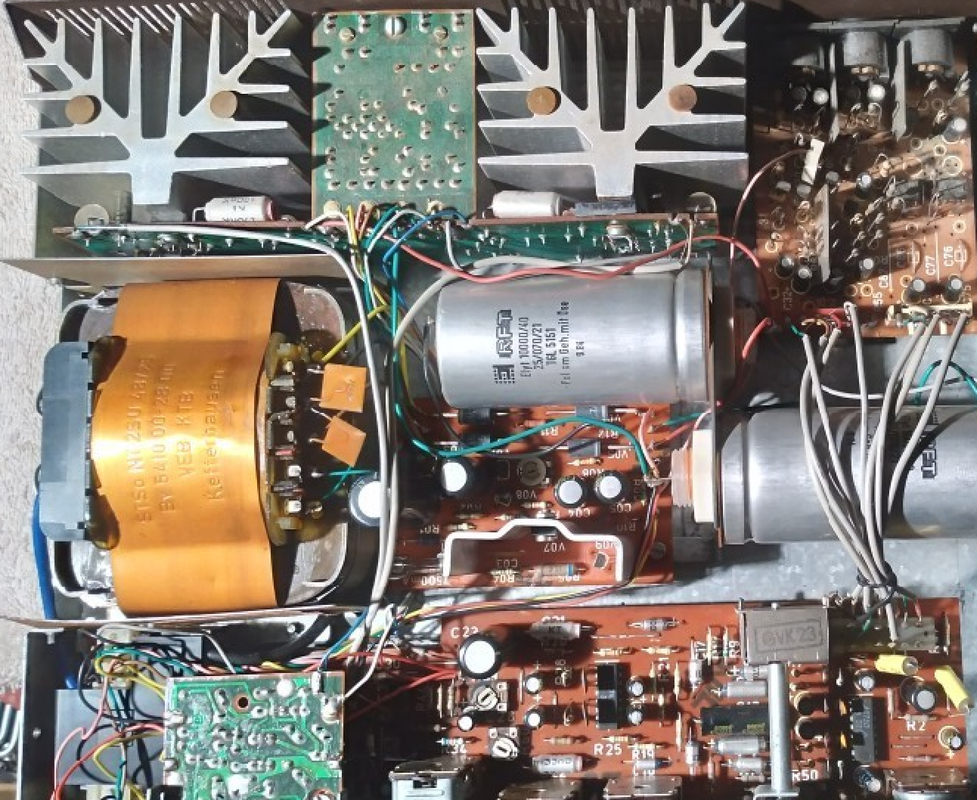

Viele Grüße aus Leipzig
Frank
Zitieren
#10
Moin,
ja, kommt mir bekannt vor ;-)

Und man sieht deutlich, es ist ein Schnittbandtrafo, den man etwas untypisch als Manteltrafo "gestopft" hat.
Meiner ist dazu auch noch etwas laut, jedenfalls deutlich hoerbar.

73
Peter

ich suche noch einen SK3000-Spezialisten...
Zitieren
#11
Ein Tscha4317 hat auch kaum noch einer,
hier liegt noch ein funktionierendes 4313,
das ne Flachbatterie für Widerstände braucht.
[Bild: icon_e_sad.gif]
Zitieren
#12
Hallo Peter,

hier anmelden: RFT Hifi Forum
Viele Grüße aus Leipzig
Frank
Zitieren
#13
(24.03.2023, 20:03)hf500 schrieb: Und man sieht deutlich, es ist ein Schnittbandtrafo, den man etwas untypisch als Manteltrafo "gestopft" hat.

Wirkliche eine witzige Konstruktion. Was ist dann aber mit dem Band zusammengepresst ?
Zwei E-Hälften ?
Zitieren
#14
(23.03.2023, 17:11)System-64 schrieb: In der Endstufe wurde kein MDA2020 Schaltkreis verbaut und sie hat 2x25W. Die Schaltung ist diskret mit den Transistoren KT818W / KT819W aufgebaut.

VG Ralf

Du hast natürlich Recht, mein Halbwissen stammt wohl noch vom (edit) SV3000, welchen ich vorher mal betrieb. Selbst stutzig wurde ich ja beim Anblick der 4 Transen auf dem Kühlkörper.
Man schaut zwar regelmäßig auf das Gerät, nun ja - Betriebsblindheit ...
Jedenfalls läuft der gute wieder.  Drinks

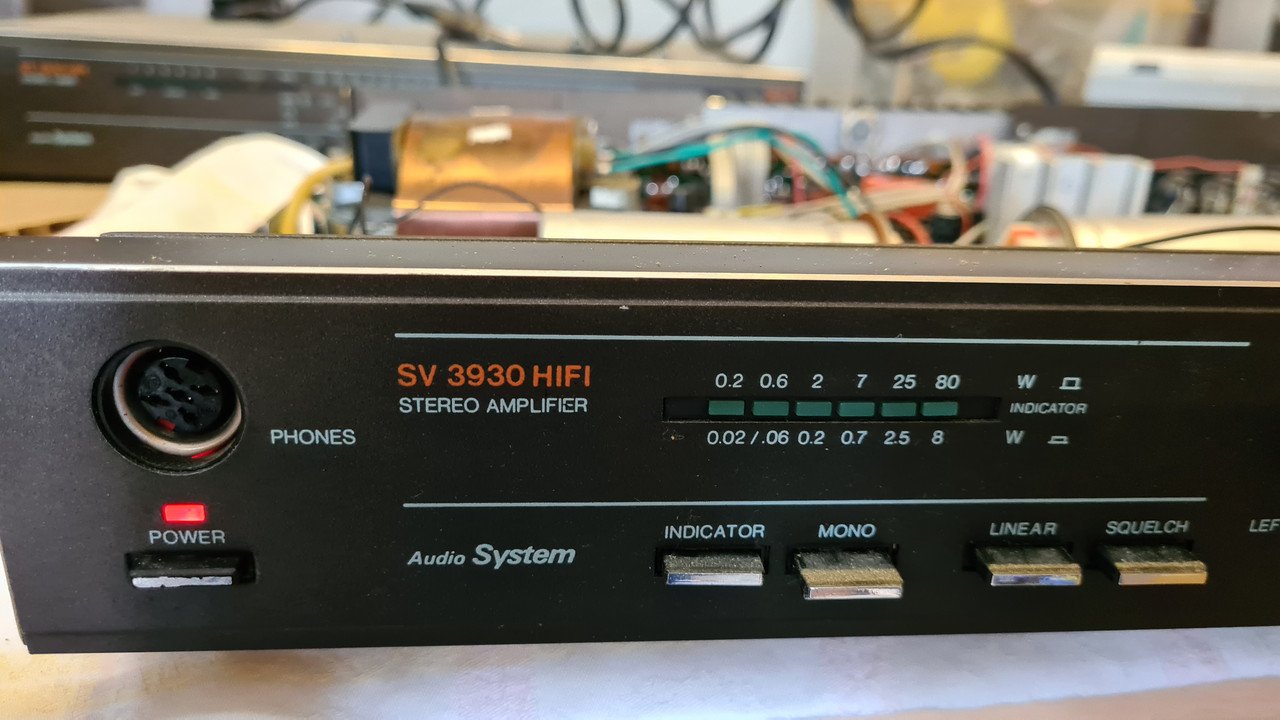

[Bild: 20230325-092621.jpg] ... natürlich ist es ein 3930


[Bild: 20230325-093212.jpg] ... Treibertransistor

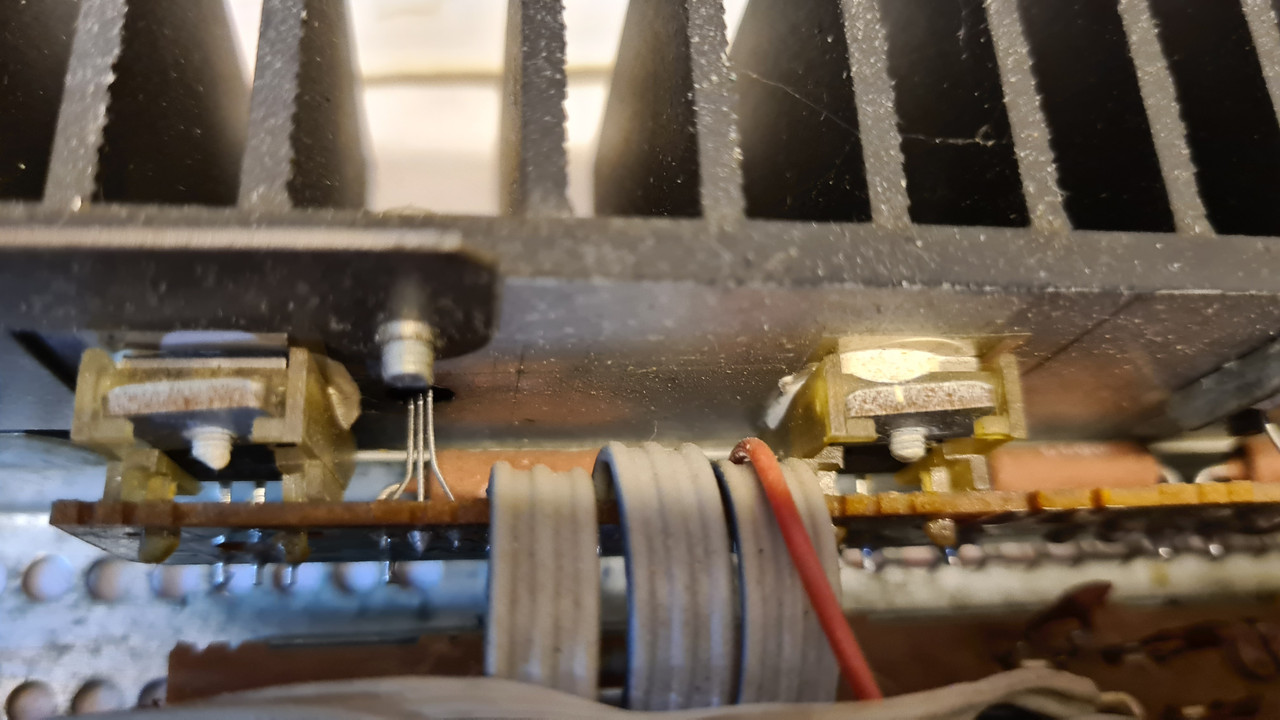

[Bild: 20230325-092944.jpg] ... Komplementärpärchen
" ... ich will die Eins ..." Drinks


Zitieren
#15
Eine kurze Frage hab ich noch, weil im "Benutzer-CP" ich keine Möglichkeit fand. Wie kann ich den irreführenden Thread-Namen ändern?
" ... ich will die Eins ..." Drinks


Zitieren
#16
Wink
Hallo timilila,

der SV3930 hat nichts mit dem SV3000 zu tun und der von dir erwähnte ST3000 ist ein Tuner.
Halbwissen? Anscheinend ist das Interesse an DDR Geräten hier recht gering. LOL  Kaffee
Viele Grüße aus Leipzig
Frank
Zitieren
#17
OK, das ST war ein Schreibfehler meinerseits (hab es oben korrigiert). Doch meiner Kenntnis nach hat der 3930 sehr wohl was mit dem 3000er zu tun. Das ist ja die Weiterentwicklung der schmaleren 3000er-Reihe.
Technisch im Grunde vergleichbar (nur die Endstufe ist da diskret aufgebaut), wurde das Chassis tatsächlich "breiter gepfriemelt" mit ner neuen Front davor.
Solch Gedächtnislücken können nach 35 Jahren schonmal auftreten. Dem Bundes-Olaf wird dies schließlich schon nach erheblich weniger Zeit zugestanden.  Lol1
" ... ich will die Eins ..." Drinks


Zitieren
#18
(24.03.2023, 20:55)Florida Boy schrieb: Wirkliche eine witzige Konstruktion. Was ist dann aber mit dem Band zusammengepresst ?
Zwei E-Hälften ?

Moin,
E-Haelften lassen sich in Schnittbandtechnik schlecht herstellen. Das werden dann wohl vier U-Haelften sein.

73
Peter

(24.03.2023, 20:38)Rufula schrieb: Hallo Peter,
hier anmelden: ...

Moin,
danke. Ich bin bisher immer beim "alten" RFT-Forum gelandet, das fuer Neuaufnahmen geschlossen ist.

73
Peter
Zitieren
#19
(25.03.2023, 17:38)hf500 schrieb: Das werden dann wohl vier U-Haelften sein.
Was den Brumm erklären könnte.
Zitieren
#20
Bei mir brummts zum Glück nicht.   Drinks
" ... ich will die Eins ..." Drinks


Zitieren
#21
Hallo Bernd,

so gesehen hast du natürlich recht, alles was von RFT kommt hat miteinander zu tun, aber der 3000 ist ein abgespeckter 3900 und der 3930 ist ein wesentlich "besseres" Kaliber und wurde danach aber auch wieder abgespeckt, bis zum 3938. Parallel lief die HMK Serie, die beliebter bei den Fans ist. So, fertig mit klugscheißen. Shy

Ich werde gerade ganz heftig von einem Grundig MR200 gefordert.
Viele Grüße aus Leipzig
Frank
[-] 1 Mitglied sagt Danke an Rufula für diesen Beitrag:
  • timilila
Zitieren
#22
Moin,
MR200:
Was denn, ggf. Thread aufmachen.

73
Peter
Zitieren
#23
Hall Peter,

wenn du Lust hast, kannst du dir das hier mal angucken und mir dann sagen, ob ich einen Thread eröffnen soll.
Viele Grüße aus Leipzig
Frank
Zitieren
#24
Moin,
ich habe da jetzt nur den Anfang, die Mitte und das Ende kurz angesehen.
Ruhestrom schwimmt und neigt zum Hochlaufen?

Was bei dieser Endstufe ganz wichtig ist: Einwandfreier Zustand der Glimmerscheibe unter den Transistoren. Die ist so gross, dass eine Scheibe fuer mehrere/alle Transistoren da ist und man kann sie kaum sehen. Wenn man die Scheibe nicht sieht und unter die Transistoren eine zweite unterlegt, wird die Endstufe thermisch instabil. Alle mit dem Kuehlkoerper verbundenen Halbleiter muessen einen einwandfreien thermischen Kontakt zu diesem haben. Gilt eigentlich fuer so ziemlich alle Verstaerker.
Als Halbleiter sind Transistoren eine Art Heissleiter, bei Erwaermung ziehen sie einen immer grosseren Strom, ein Vorgang, der sich aufschaukelt.
Die Kuehlung ueber zwei Glimmerscheiben ist schon zumindest bei diesem Verstaerker so schlecht, dass die Endstufe durchgeht, weil der Ruhestromtransistor von der Temperaturaenderung der Endtransistoren nichts mitbekommt.

73
Peter

73
Peter
Zitieren
#25
(26.03.2023, 01:44)Rufula schrieb: Hallo Bernd, ... fertig mit klugscheißen. Shy

Hi Frank aus L, ich komme aus WSF ...  Drinks
" ... ich will die Eins ..." Drinks


Zitieren
