Onkyo TA 2070 löscht nicht

[Fostex]

Hallo Bastler

Ich habe vor Monaten mein Tape wieder in Betrieb genommen nachdem es Jahre lang stand.
Neue Riemen verbaut und schon lief es wieder wunderbar.
Bis vor ein paar tage.
Da wollte ich eine CD aufnehmen.

Dabei stellte ich fest dass man am Hinterband die "alte" Aufnahme hört,aber nichts von der neuen.
Es leuchtet alles wie gewohnt:
Aufnahme und Pause und nach drücken von Play läuft es dann auch wie gewohnt los.
Aber es nimmt nicht auf.
Es löscht auch nicht.Man hört die alte Aufnahme so als würde man das Band abspielen während aber alles auf Aufnahme steht und auch leuchtet.
Habe dann mal versucht auf eine leere Cassette eine Aufnahme zu machen.
Da tut sich dann schon minimal was.
Das Signal ist aber total zerhackt und verzerrt und relativ schwach.Man muss den Regler schon fast auf Anschlag aufdrehen um eine halbwegs
kräftiges Signal auf den VU´s zu sehen.
An den verzerrungen ändert das aber trotzdem nichts.
Ist auch egal ob Chrom oder Normalband.
Der Einmesscomputer bricht beim Einmessen ohne Ergebnis ab.
Der hat als auch keine Chance.

Das Service Manual konnte ich im Netz finden.
War mir aber nicht sicher ob ich das hier verlinken darf.

Weiß jemand Rat?

[radioharry]

Putze mal intensiv aber vorsichtig die Köpfe und dann den Band Lauf mit den Umlenkstiften der Ton welle und der Gummiandruck Rolle

[Fostex]

Danke für den Tip.
Das habe ich bereits gemacht.
Leider ohne eine Veränderung zu erziehlen.

[WilliWinzig]

Hallo Fostex,

ich habe mir mal das Service-Manual angesehen. Dein beschriebener Fehler sieht nach fehlendem Löschsignal aus.
Die einfachste Fehlerursache wäre ein loser Connector P104 zum Löschkopf. Hier könnte man auch mit einem Oszilloskop bei Aufnahme die Frequenz überprüfen.
Eine Frequenz- und Spannungsangabe ist im SM leider nicht angegeben, sollte aber im Bereich 100 bis 200 kHz liegen.
Der Löschgenerator scheint eine spezielle Baugruppe unmittelbar über den Stecker zu sein. Hier müsste man die Versorgungsspannung bei Aufnahme an Kollektor von Q609 und Zuführung zur Baugruppe "BIAS OSC." prüfen.

[hifitohop]

Guten Morgen.
Ich kann mich an ein Onkyo-Tapedeck erinnern, bei dem das kleine "Accu-Bias"-Poti defekt war.
Dadurch arbeitete der Löschoszillator nicht.
Vielleicht liegt es daran.

[Fostex]

Danke für die Tips
Den Drehregler habe ich mal versucht während einer Aufnahme zu verdrehen auf und ab.
Hat nichts verändert.
Sagt natürlich nicht viel aus.
Aber hätte vielleicht doch eine kleine Reaktion auslösen sollen.
An diesen glaube ich dann eher nicht.(Reines Bauchgefühl)

WilliWinzig

Am warscheinlichsten ist vermutlich dann ein Defekt am Oszillator.
Ich habe irgendwo gelesen dass bei Aufnahme am Löschkopf eine Wechselspannung bis zu ca.40 V anliegen soll.
Das könnte ich mit meinen sehr bebrentzten Möglichkeiten noch selbst prüfen.
Denn ich habe lediglich ein einfaches Multimeter zur Verfügung.
Da ich leider kein Fachmann der Elektronik bin würde mehr Equipment auch nicht viel Sinn machen.
Einfache Grundkenntnisse habe ich allerdings.
Und wenn jemand den Nerv hat mich anzuleiten sollte der Fehler schon zu beheben sein.
Ich habe mich gerade dur das Manual gekämpft.
Konnte aber die Schaltung vom Oszyllator nicht finden.
Im Gerät habe ich sie vermutlich gefunden.
Die sitzt unter einem Blechgehäuse.
Kann das sein?
Werde später mal ein Bild davon machen.
Dann sehen wir vieleicht weiter.
Danke soweit. . . . . .

[WilliWinzig]

Im Gerät habe ich sie vermutlich gefunden.
Die sitzt unter einem Blechgehäuse.
Kann das sein?
Werde später mal ein Bild davon machen.

Genau das war auch meine Erkenntnis, nach Ansicht des Manuals.
Im Bestückungsplan ist nur ein Rechteck über dem Stecker P104 gezeichnet.
Dieser hat nur drei Anschlüsse (evtl. ein 4. an Ground?) und ist auch in der Schaltung nicht näher bezeichnet.
Deshalb konnte ich ihn auch in der Stückliste nicht identifizieren. Hier wäre ein Bild davon sehr hilfreich.
In der Schaltung findet man ihn auf der PDF-Seite 42 unten links als "Blackbox", links neben Q609.
Deshalb mein Hinweis mit der Messung an Kollektor von Q609.
Leider kann man im Forum scheinbar nur Bilder über externe Webhoster einfügen, was mir im Moment zu umständlich ist.
Sonst hätte ich hier einen Screenshot eingefügt.

Falls das Modul defekt ist, habe ich allerdings wenig Hoffnung da Ersatz zu finden.
Aber dazu muss erstmal gemessen werden. Das sollte aber mit einfachen Mitteln (Multimeter) zu lösen sein.

[Fostex]

Habe mal am Steckeranschluss P104 auf der Platine gemessen.
Da kommt nichts!
Jetzt versuche ich mal das Bild von dem Bereich zu laden.


Habe im unteren Bereich des Rechteckes keine Spannung anliegen.
Im oberen bei GND und +B messe ich 12,49V
Hilft das weiter?
Den Q609 muss ich noch suchen.

[grautvOHRnix]

Moin,

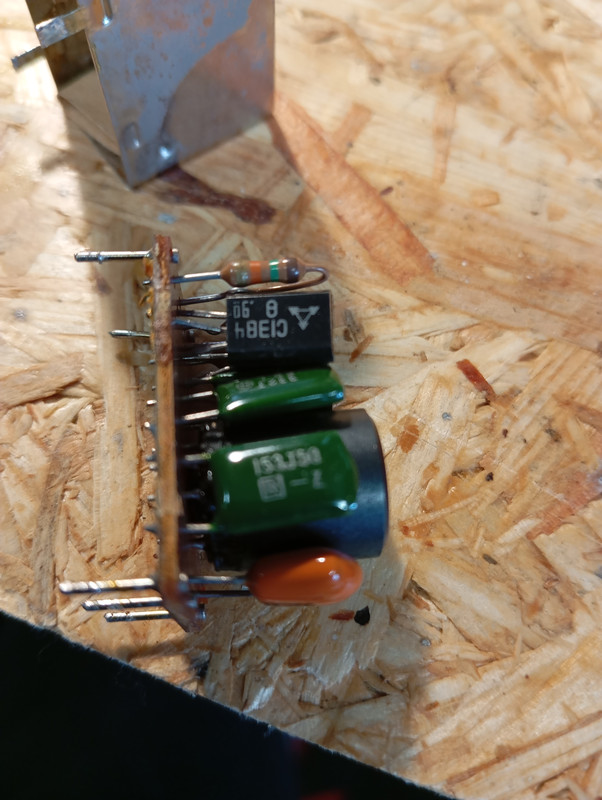

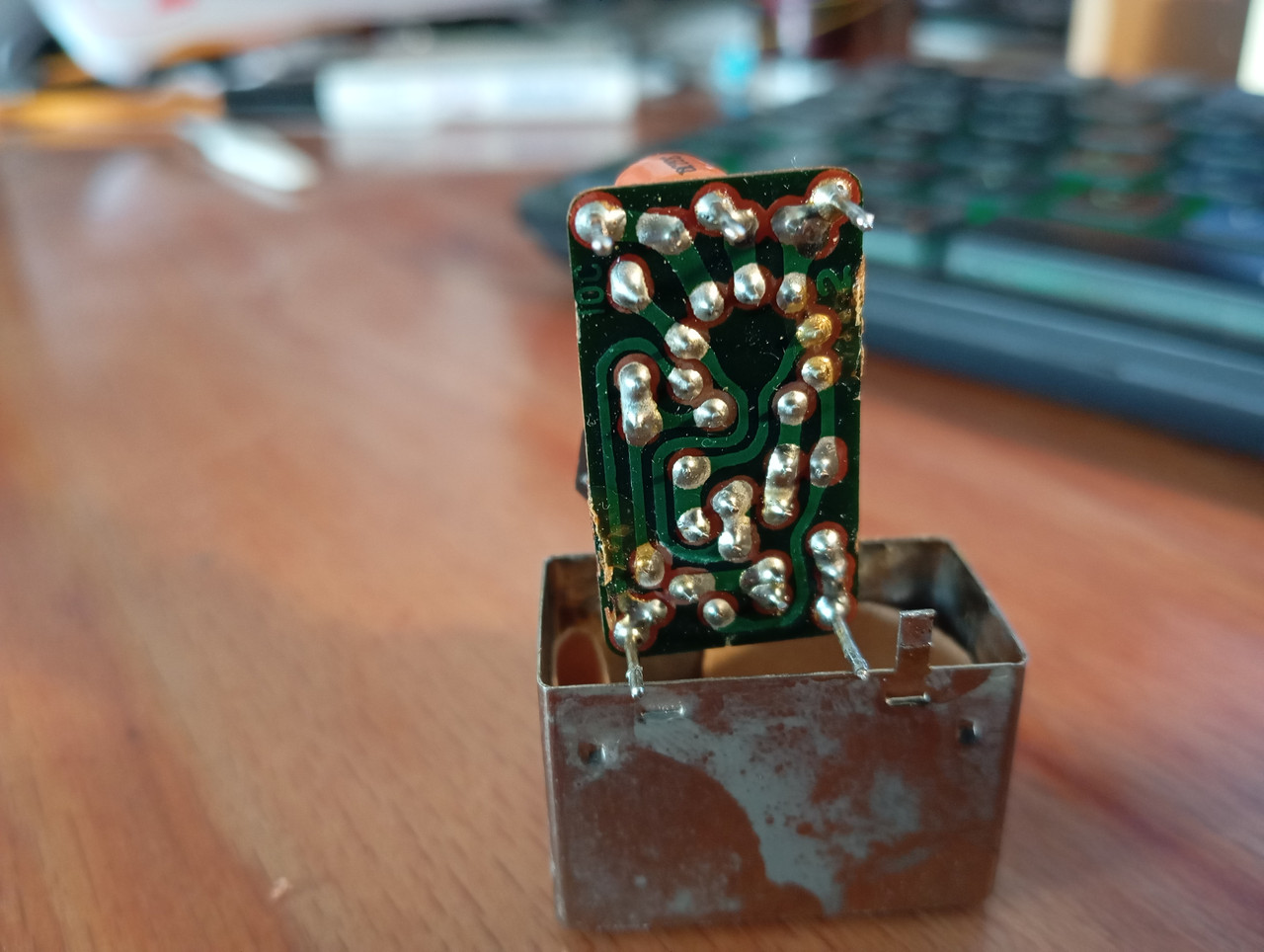

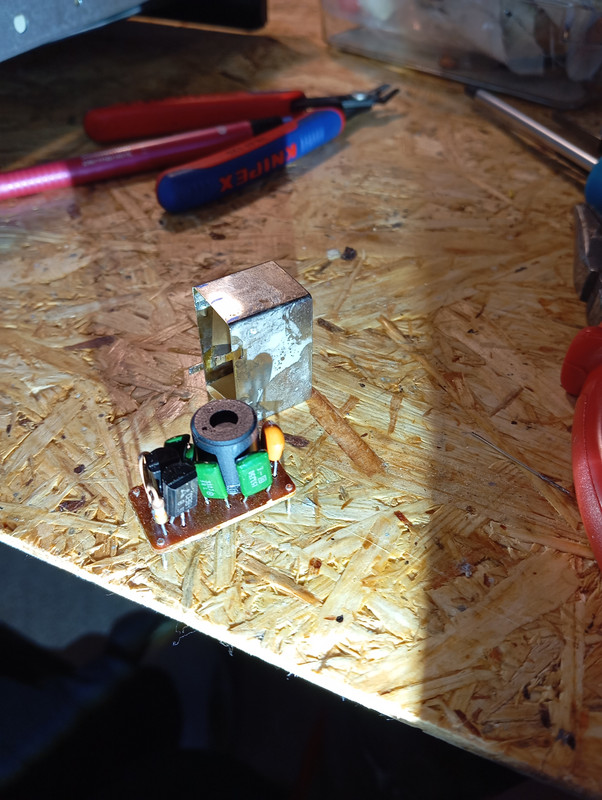

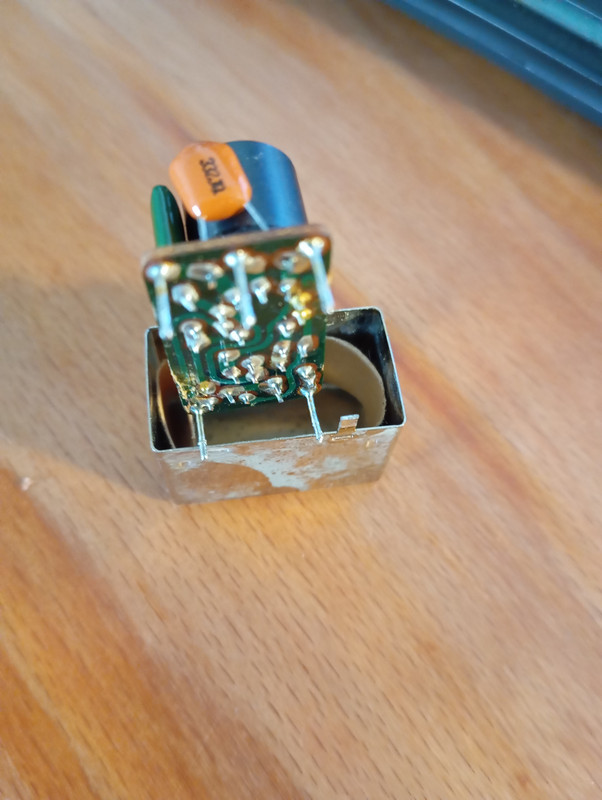

den Oszillator kann man auslöten und öffnen, darin ein
Transistor, der gerne mal kaputtgeht.

Ohne Meßgerät natürlich wie so oft ein Blindflug.

[Fostex]

Den Trasistor 609 habe ich jetzt auf dem Foto entdeckt.
Wäre das nicht die Spannung die ich an +B gemessen habe?
Die kommt doch aus dem Teil?
Wäre das dann die Messung am Kolektor?
Falls ja,würde das doch bedeuten dass der Oszillator mit Strom versorgt wird.
Aber es kommt am Anschluss von P104 nichts an.
Dann sollte der Fehler doch dazwischen sitzen?
Wenn dann unter der Abdeckung ein Trasistor sitzt könnte das doch der Hauptverdächtige sein.
Ich hoffe das habe ich jetzt richtig so kombiniert?
Also muss diese Abdeckung als nächstes runter um zu sehen was da drunter ist???

[Fostex]

Ist hier vielleicht was zu finden?

[WilliWinzig]

Das ist der Teil für die Aufnahme. Die Vormagnetisierung wird ebenfalls vom Oszillator über Pin "BIAS OSC" versorgt. Da muss auch bei Aufnahme etwas anliegen.
Du hast im Post #8 schon richtig erkannt, dass an B+ bei Aufnahme Versorgungsspannung anliegen muss. Damit scheint das Problem wirklich im Oszillator zu liegen.
Jetzt solltest du den Hinweis von "grautvOHRnix" aus Post #9 beachten. Mich würde noch ein Bild des Oszillators von oben interessieren.

Durch dein Bild konnte ich das Teil schon mal in der Stückliste finden.
Z001 Oszillator-Block 24606114 NOB-015
Wie vermutet nirgends zu finden.
Also dem genannten Hinweis folgen und versuchen das Teil zu öffenen.

[Fostex]

Von Oben sieht man im Moment nur des kleine Blechgehäuse.
Das werde ich spätestens morgen mal entfernen und dann ein Bild machen.
Ich hoffe darunter ist tatsächlich ein defekter Transistor verborgen und man kann das Tape wieder fit machen.
Danke erstmal
