Frisch eingetroffen,die "Neuzugangsecke"

[Rheydter]

Der CD100 hat wirklich was. Faszinierende Anfassqualität, ein ikonisches Design und Reduktion auf das Wesentliche.

[jtm]

Wohl wahr, der CD100 ist ein echter Klassiker und schönes Sammlerstück.

---

Ich mach am Montag noch ein paar bessere Fotos wenn der Amp gereinigt ist.

In der Zwischenzeit können wir uns an den Fotos der FIDELITY erfreuen ...

Drüben im Geraffel-Bilder Faden nun ein paar schönere Fotos vom A-09 ...

[AnalogBob]

Einen Neuzugang gab es bei mir auch mal wieder.
Wie üblich, sehr langweilig, da einfach nur ein olles TapeDeck.

Sharp bzw. der Edelableger Optonica, Modell RT-9100:






War 1980 das TOTL Gerät und soll angeblich 2500 DM gekostet haben.
Dafür bekam man dann eine - für TapeDeck-Verhältnisse - recht große Schachtel (43,5 x 15 x 37 cm).
Auch gewichtstechnisch geht es mit 12,5 kg in Richtung Tresor.






Eingangssignal:


Deckel runter und reingeschaut

Oha ! Auf den ersten Blick dachte ich: Der Karton ist prall gefüllt mit Steck- bzw. Nebenplatinen.
Doch dann sah ich, dass es hier am Boden keine Hauptplatine gibt.

Modularer Aufbau mit Einzelplatinen:


Das Laufwerk:

Scheint von Sankyo zu sein. Ist ein 3-Kopf mit einem vierten Kopf für die umfangreichen, programierbaren Suchlauffunktionen.
Ansonsten Doppelcapstan mit quartzstabilisierter Regelung. Große Motore für Capstan- und Bandwickelantrieb und auch die Magnetzugschalter sind üppig dimensioniert.

Der Bandtransport und die vier Köpfe:

Alles noch ungereinigt. Köpfe und Rollen sehen noch brauchbar aus.

Ein entprechender Bericht über die - hoffentlich erfolgreiche - Instandsetzung folgt in der Rep. Ecke.

Gruß, Bob.

[Casawelli]

Ich bin stolzer Besitzer eines SONY FA-707ES, der eine anerkannt gute Phone Stage hat.
Dennoch ( und weil er auch in die Jahre gekommen ist) habe ich meinen ersten Phono VV (Pro-Ject Phonobox DS) und das mal an einen Hochpegeleingang gehängt.
Resultat: Hammer! Lauter, tiefer, höher, „sauberer“.

Deutlich hörbarer Genuss für grad mal €150…

Geil!

[Klangstrahler]

Ist das nicht der bekannte subjektive Höreffekt "lauter = besser", den man ja seit Jahrzehnten schon kennt? Der Hörvergleich funktioniert meist nur über Sekundenbruchteile. Daher A/B Hörvergleich immer nur mit Lautstärkeausgleich und ansonsten identischen, synchron laufenden Quellen. Das ist bei Plattenspielern und Schallplatten nicht so einfach zu erreichen...

[Casawelli]

Moin Namensvetter,
da magst du vielleicht Recht haben. Ich glaube aber auch, das ich weniger Rauschen in den Titelpausen habe, trotz erhöhter Lautstärke und "dynamischer" kommt es mir auch vor.
Gibt sicher Gründe, warum viele Musikfreunde gute Phono VV nutzen. Das hier ist zwar ein Einsteigermodell, aber, ich wollte es einmal wissen und der bleibt!
Und bitte nicht schon wieder eine "Klangdiskussion", laß mich einfach im Glauben .
Außerdem sieht das Ding auch noch gut aus ! Sehr wertig

Gruß aus Hamburch
Ralf

[spocintosh]

Lauter = besser ist seit 50 Jahren der müdeste Spruch in Audioforen. Steht für: Pass auf, ich verkauf' dich jetzt für total bekloppt.
Lösung: Das bessere, bevorzugte, neue, wasauchimmer Signal leiser machen. Oder Autogain anwenden. Oder LUFS checken und ausgleichen...oder einfach wahllos laut und leise machen beim Vergleichen. Oderoderoderoder.
Wiesso kann der Käse nicht mal irgendwann gerafft werden ?

[wardenclyffe]

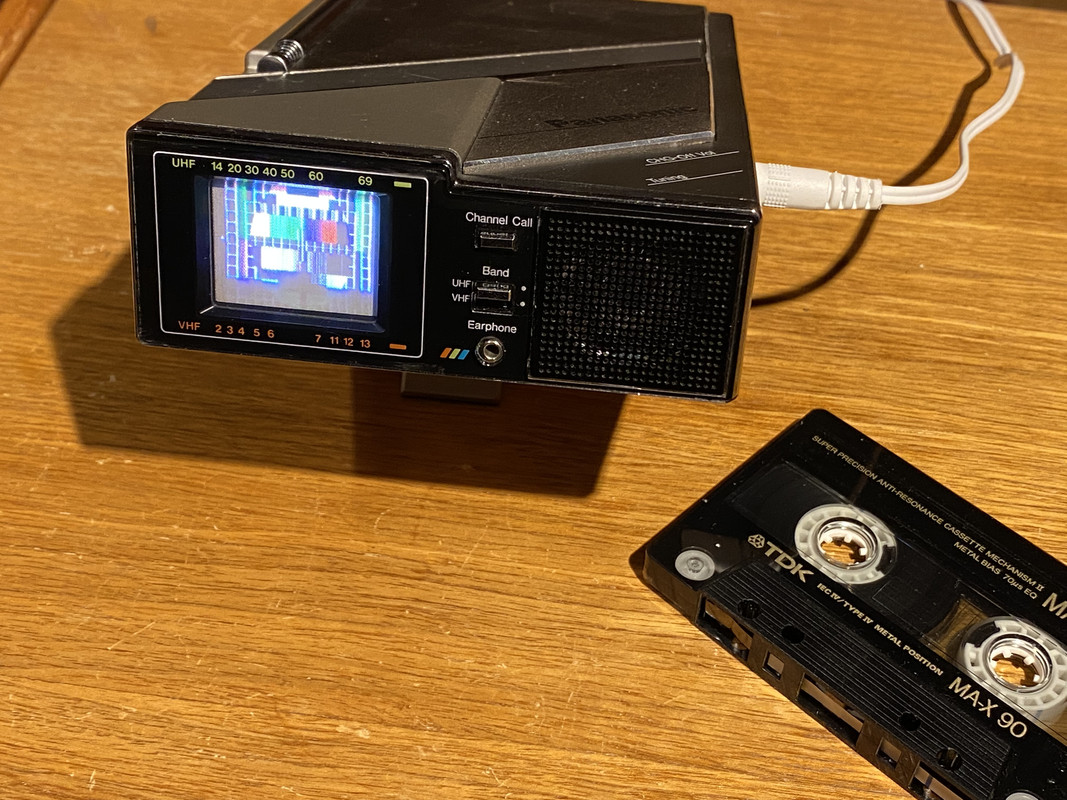

…ich hab‘ auch was neu, einen Panasonic CT-101 - den kleinsten Farb- Röhrenfernseher der Weltvon 1982:

[Casawelli]

Canton Karat 940, vorhin in Hamburg abgeholt. Erbstücke an die Tochter ohne Ahnung…

Komplett konserviert durch Dekaden von HB, Lux oder Lord, aber techisch einwandfrei.
Alle Sicken in Ordnung und nur das Funier braucht ein wenig Liebe und alles Reinigung.

Erstes aufspielen war ziemlich (sehr) gut.

Das alles für €35,-, das ist eher ohne Worte und schon fast Betrug am Verkäufer, oder?
Mehr demnächst… heute zu müde

[sankenpi]

Alles richtig gemacht, sach ich ma....

[Durutti]

So,

jetzt müssen alle Highendler mal wieder kurz weggucken...
da steht was in meinem Keller...
aber für 25,- Tacken konnte ich einfach nicht nein sagen und sei es nur, um mal reinzuschauen.
Außerdem schon seit Monaten nichts Neues mehr in die Bude bekommen, jawoll!

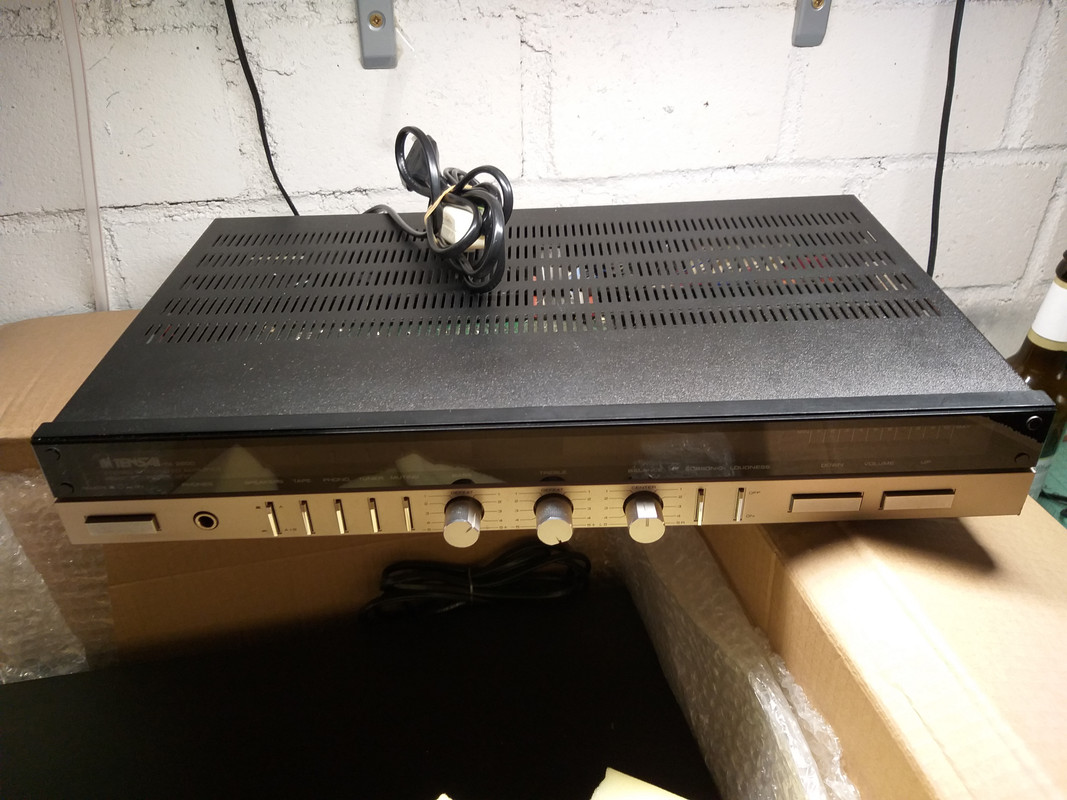

Vielleicht fülle ich damit die Lücken im Besta-Regal auf. Jeweils eine Höhe von knapp über 6 cm und
damit definitiv niedriger als ein Modul meiner BASF-Minianlage.

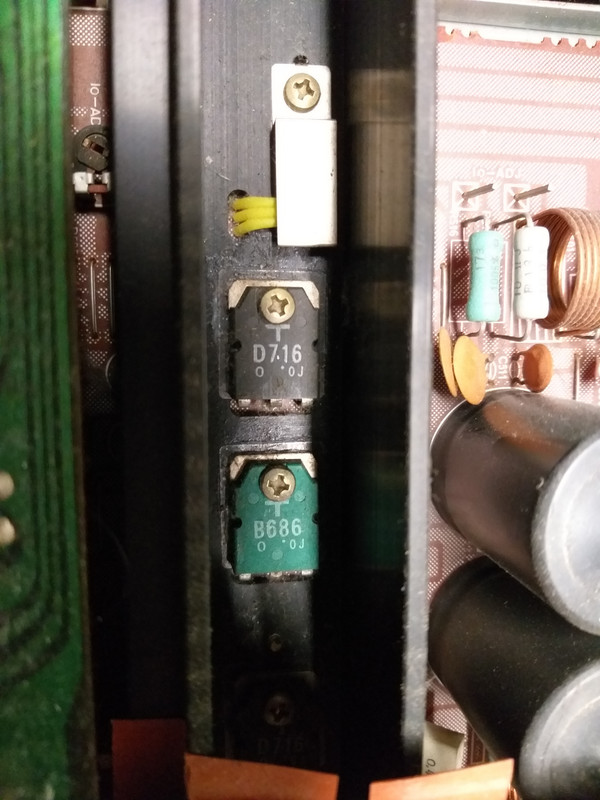

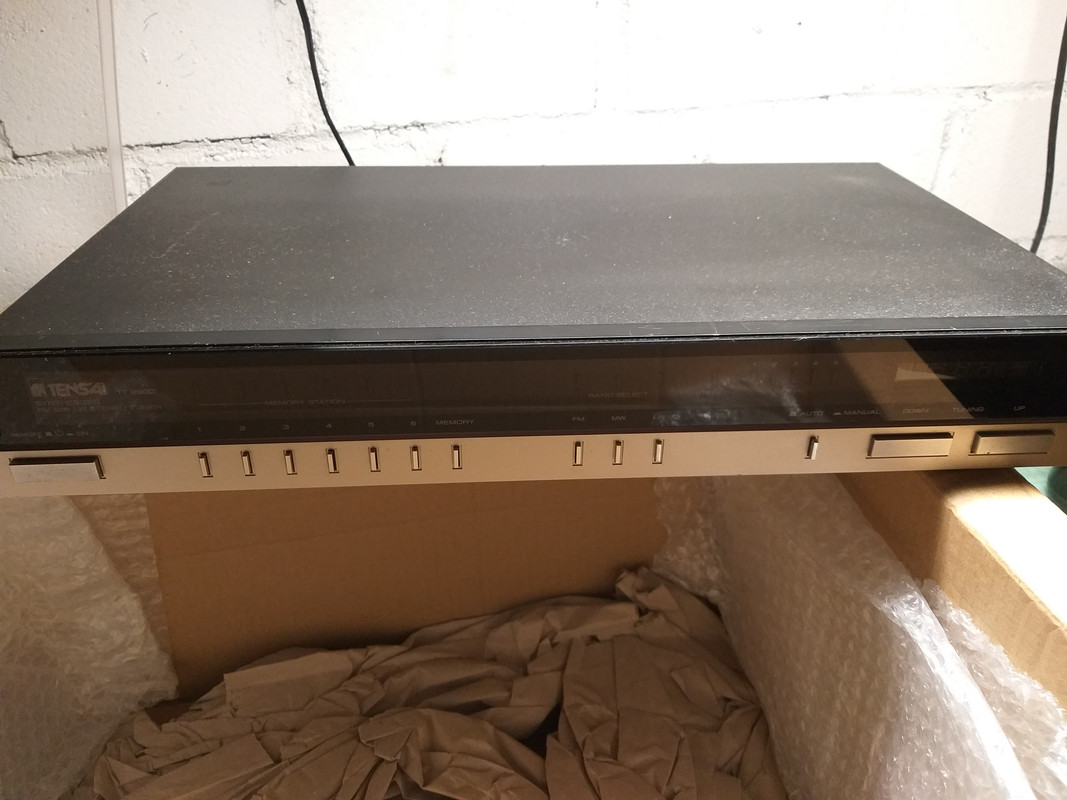

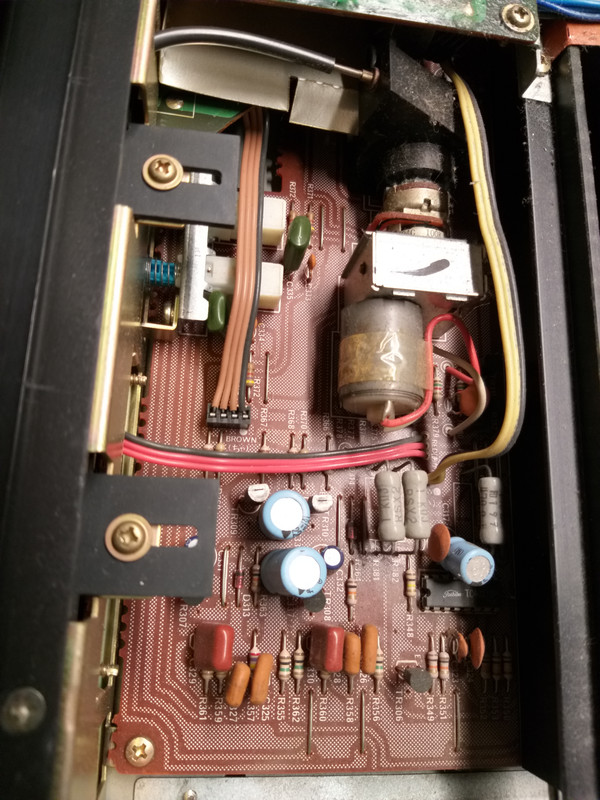

Tata: Tensai







Jeweils zwei




Irgendeine Klebermasse im Überschuss


Funktioniert einwandfrei - auch die Bleuchtung.

Fragt sich nur noch, was ich damit anfange...^^
Hört sich im Keller an den kleinen Kröten (Telefunken TL 55) ganz nett an, fehlt ein wenig Bass...

Nachtrag: Die Pin-Anschlüsse sind zwar vorhanden, die braucht man aber gar nicht, da man Tuner/AUX auch ganz normal mit Tschinsch anschließen kann. (?!)

Beste Grüße
Thomas

[Accu-Fan]

Da hätte ich dann auch mal einen Neuzugang. Vor kurzem habe ich eine komplette Restek Anlage aufgekauft. Die Anlage wurde komplett als defekt deklariert. Sie besteht aus Restek V2a Vorverstärker, Restek D2 Tuner und zwei Stück Restek E2 Monoblöcke. Über den Preis möchte ich hier gar nicht so viel reden. Nur so viel: geschenkt ist billiger .

Als erstes Mal den Restek V2a Vorverstärker im Originalkarton (unfassbar - wer hat heute noch einen Restek Originalkarton???) , den ich anscheinend aus dem Dornröschenschlaf geweckt habe . Der Karton at zwar über die Jahre etwas gelitten, aber immerhin, er schützt das Gerät nach wie vor.

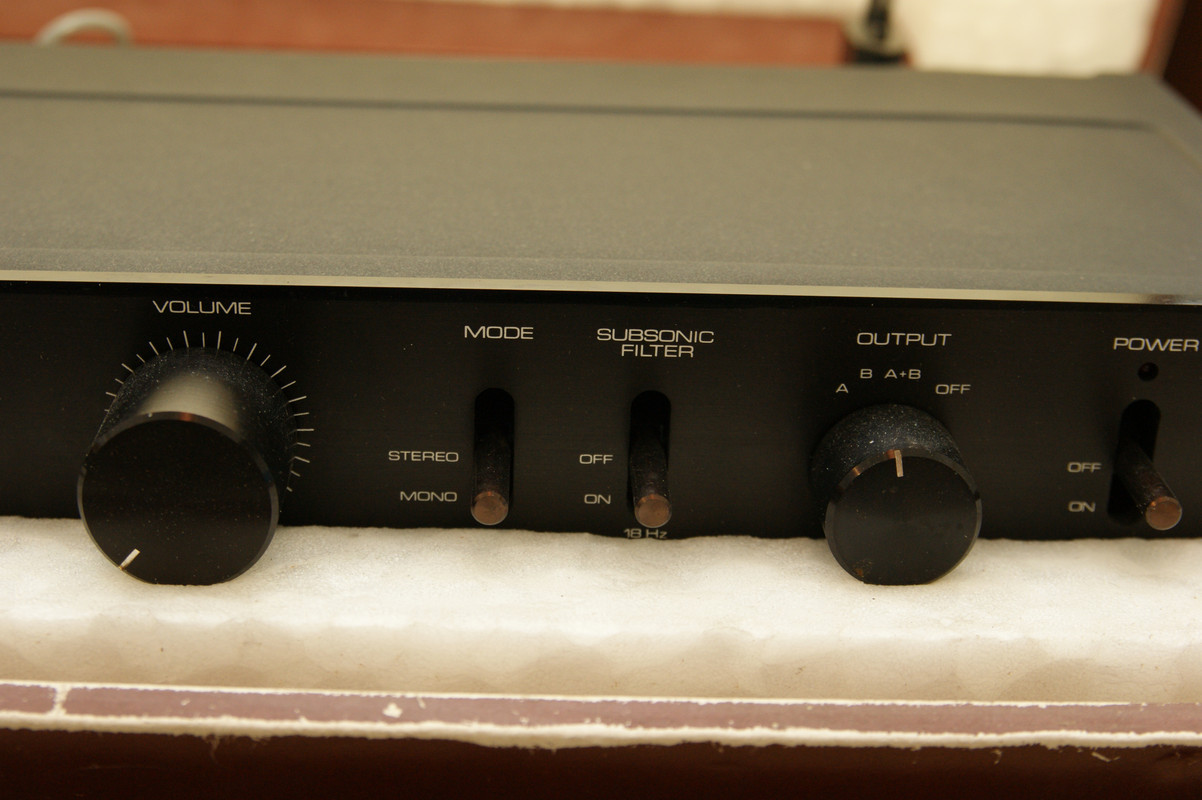

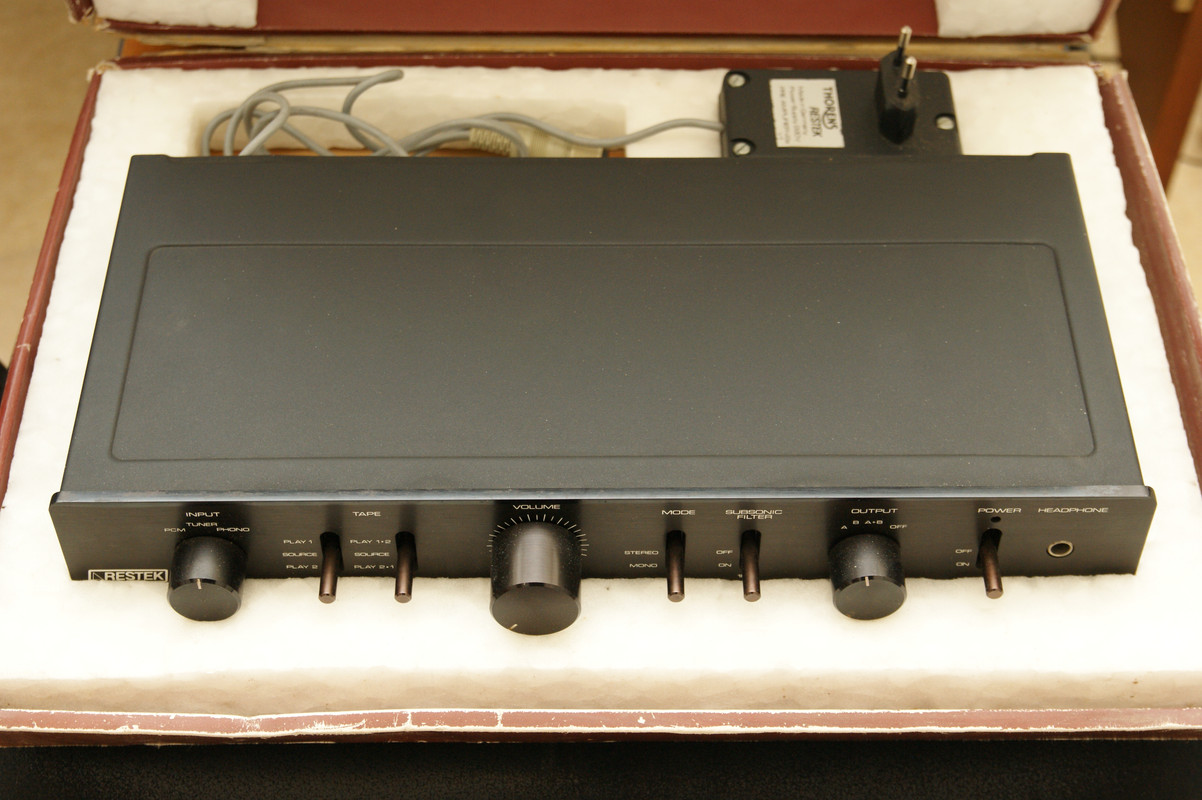

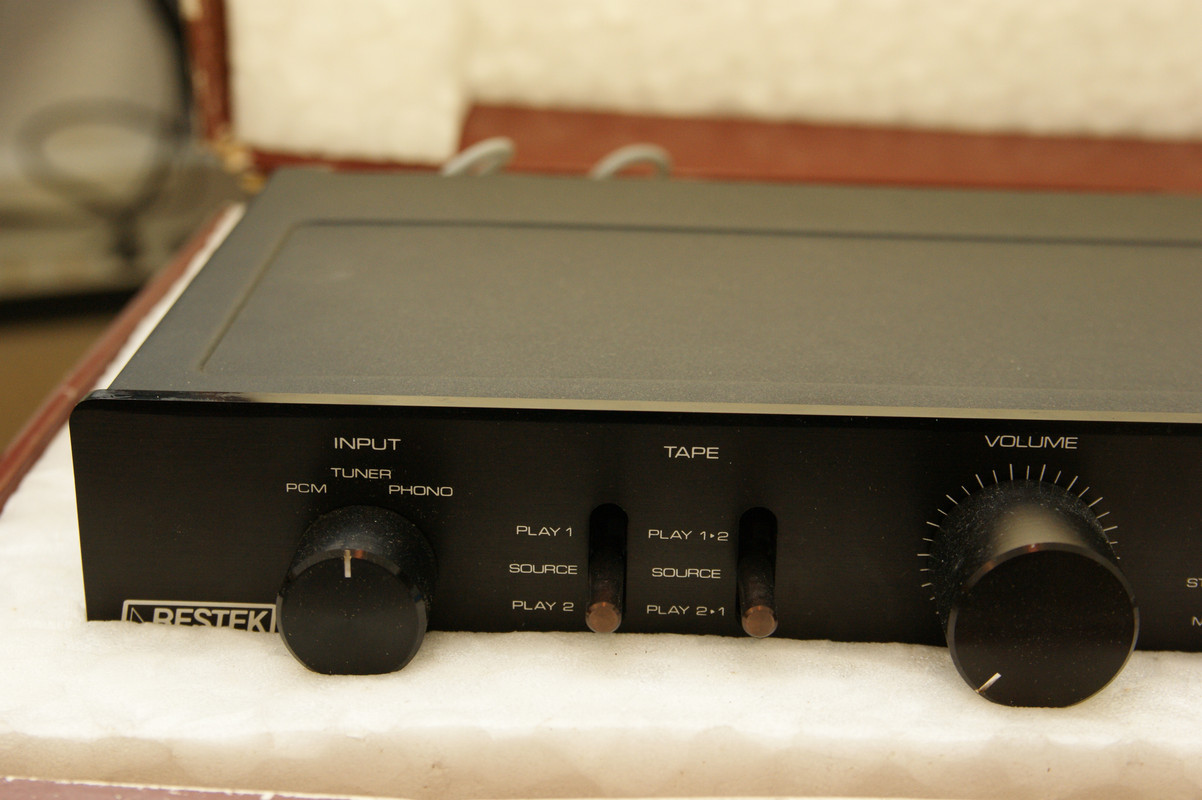

Und zum Vorschein kommt ein fast nagelneuer V2a, der nicht einmal einen Kratzer hat:





Es gibt anscheinend Geräte, die eine Zeitreise gemacht haben.










Die erste Inbetriebnahme bestätigte aber, dass ich das Gerät aus den ewigen Träumen geweckt habe:

- die Einschaltverzögerung brauchte eine Ewigkeit, bis sie die Relais frei gab

- Zuschalten des Kopfhörers wurde mit einem lauten Knall auf beiden Kanälen quittiert, was auf einen erheblichen Offset schließen lässt

- Es rauscht wie ein Wasserfall

- Die Verstärkung der Stufen ist so hoch, dass es für die heutigen 2V Hochpegelausgänge viel zu viel ist


Ich denke das reicht erst mal. Es kommt Musik, aber "funktionieren" (wie Scope immer so schön sagt) ist was anderes. Also erst mal Bestandsaunahme machen und dann geht´s weiter.

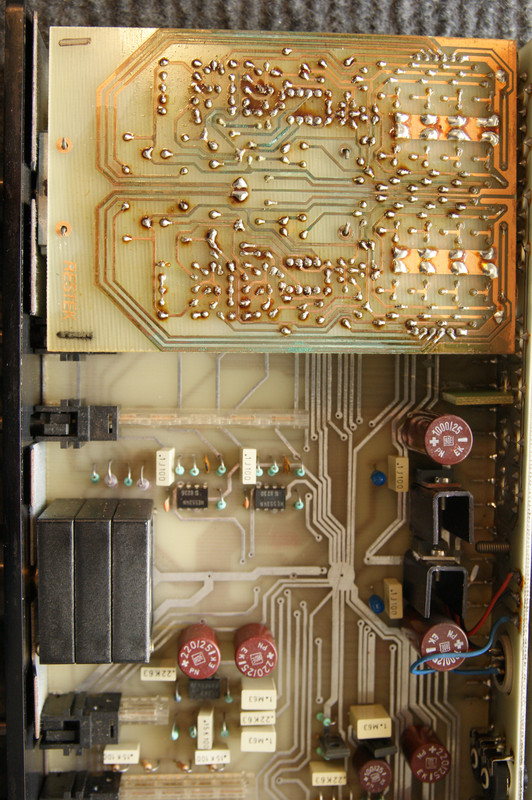

Hier die Innenansicht. Die Platine mit der Lötseite oben ist der Moving Coil VV:

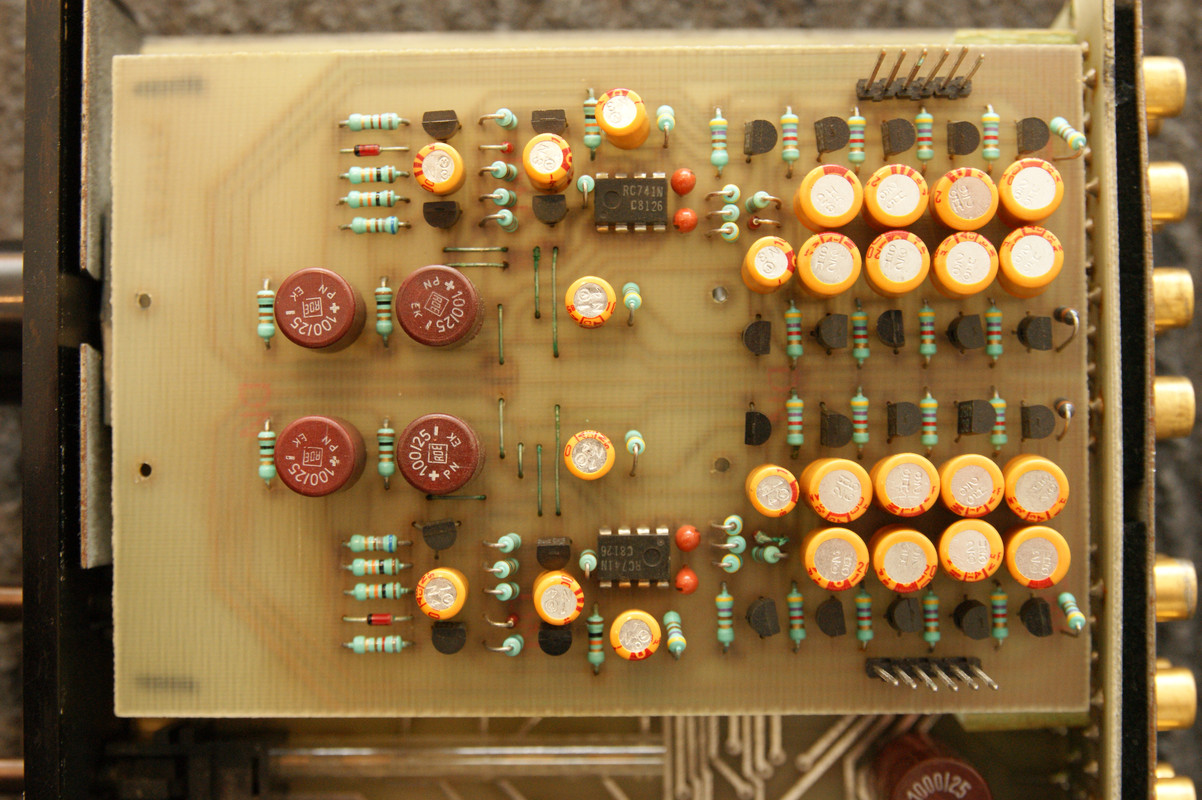

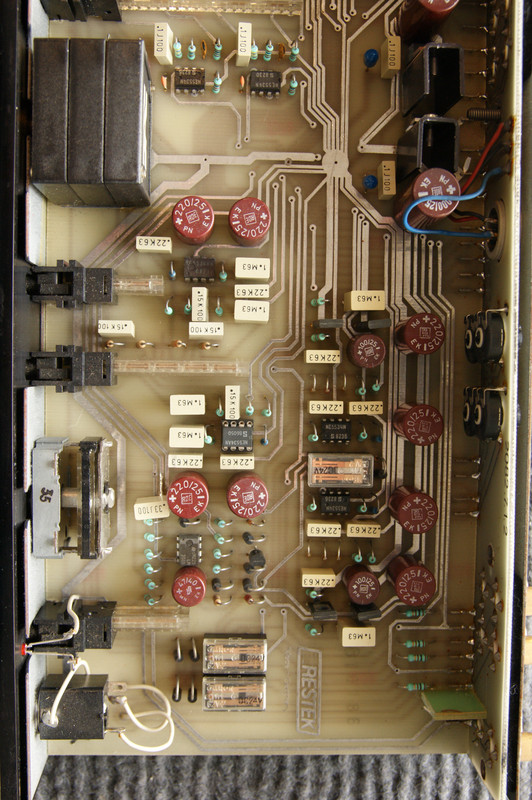

Hier die Moving Coil Platine von der Bestückungsseite:






Es gibt viel u tun, packen wir es an ...

Eine der Restek Endstufen hat bei Einschaltvorgang in der Gegend des Trafos lt. Vorbesitzer geknallt und geraucht, die zweite Endstufe soll angeblich ok sein - naja ...

Der Tuner steht auf 190MHz (uiuiui neuer UKW Frequenzbereich) und sagt sonst gar nichts mehr - nicht mal das Power LED leuchtet. Das sieht mir für den ersten Moment nach einem Netzteilfehler aus. Aber nichts genaueres weiß man nicht. Die Geräte bleiben erst mal in der Ecke, bis der Vorverstärker fertig ist.

[HVfanatic]

Da wollte ich auch mitbieten, aber der Verkäufer wollte keine Abholung. Freut mich, dass Du ihn bekommen hast.

[Accu-Fan]

Da wollte ich auch mitbieten, aber der Verkäufer wollte keine Abholung. Freut mich, dass Du ihn bekommen hast.

Echt??????????

Ja spitze! Der Verkäufer war sonst aber ein ganz netter und kooperativer Kerl. Hat auch gut verpackt, nur die Netzschalter der E2 haben ein wenig gelitten .

[HVfanatic]

Genau deshalb wollte ich nur Abholung.

[scope]

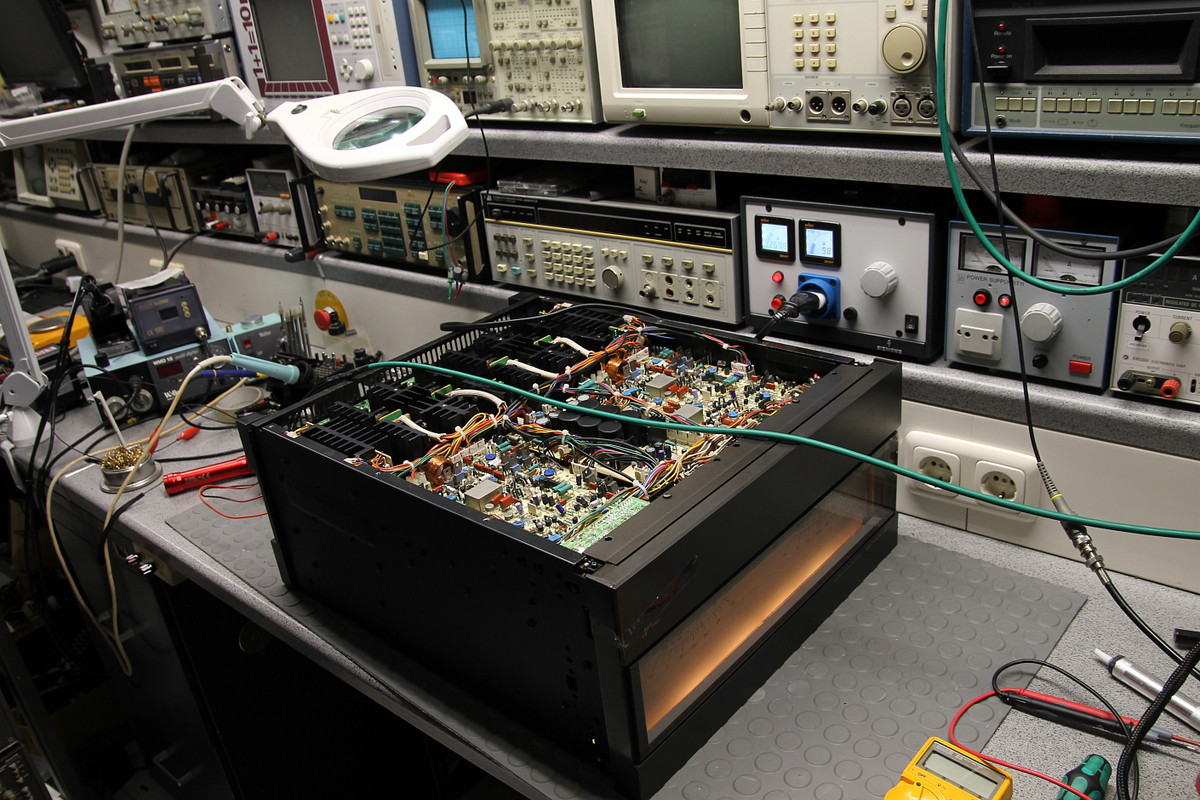

Nach längerer Zeit mal wieder eine SE-A1 in der Werkstatt. Japan Import 100V

[Gorm]

"Der Tuner steht auf 190MHz (uiuiui neuer UKW Frequenzbereich) und sagt sonst gar nichts mehr - nicht mal das Power LED leuchtet. Das sieht mir für den ersten Moment nach einem Netzteilfehler aus. Aber nichts genaueres weiß man nicht. "

Ne, auf 190 MHz kann er nicht empfangen, weil das tolle FD12-Frontend von Valvo das nicht könnte. Hier in der Mitte von nem D1, der sich nur wenig unterscheiden sollte.



Rechts sind reichlich Spannungsversorgungen mit Festspannungsreglern u.a. verbaut. Vermutlich ist die Abstimmspannung down. Im D1 macht die Rohspannung dafür ein MC1723. Die roten Rödies sind u.a. durch die Temperaturbelastung der Regelschienen alle suspekt, gern auch nur im ausgelöteten Zustand von unten erkennbar.
Insgesamt sind die frühen Restek-Tuner durch das verbaute FE, die beiden 6-fach ZF-LC-Filter und den guten Quadraturdemodulator immer noch empfehlenswert. Wichtig ist die Funktion des abgesetzten Netztrafos in allen Spannungen.

Viel Erfolg bei der Wiedererweckung!

[scope]

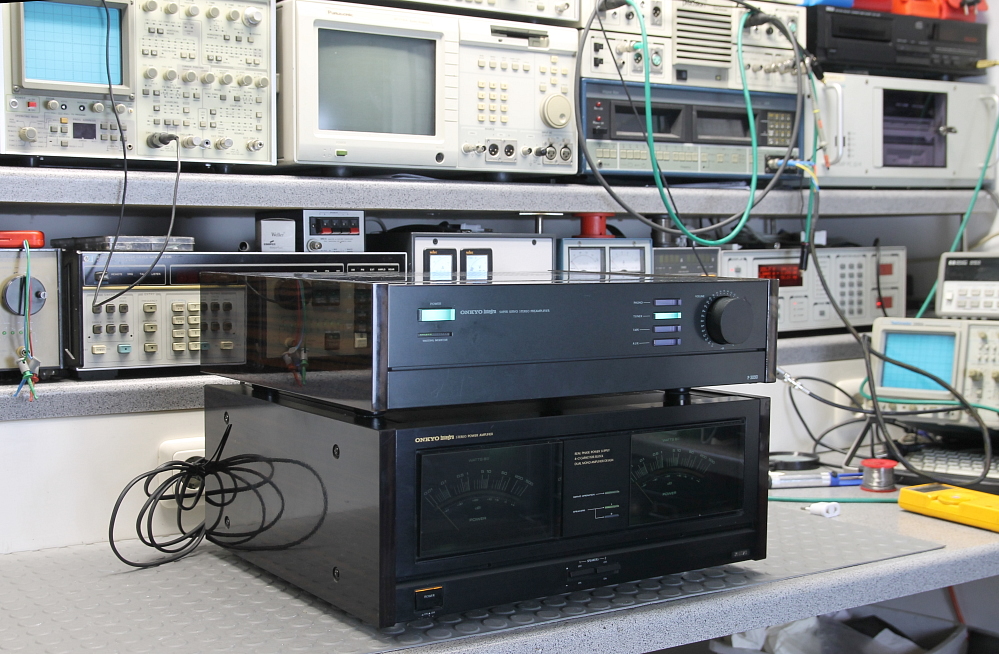

2 x Onkyo "an Bastler"

[Kimi]

Traumhaftes Set, die beiden Onkyos. Die P200 hätte ich damals mal nicht verkaufen sollen.
Ich habe übrigens noch die original Anleitung für die Vorstufe...

[Casawelli]

Echt Analogporn!
Sehr schick!

[Accu-Fan]

"Der Tuner steht auf 190MHz (uiuiui neuer UKW Frequenzbereich) und sagt sonst gar nichts mehr - nicht mal das Power LED leuchtet. Das sieht mir für den ersten Moment nach einem Netzteilfehler aus. Aber nichts genaueres weiß man nicht. "

Ne, auf 190 MHz kann er nicht empfangen, weil das tolle FD12-Frontend von Valvo das nicht könnte. Hier in der Mitte von nem D1, der sich nur wenig unterscheiden sollte.

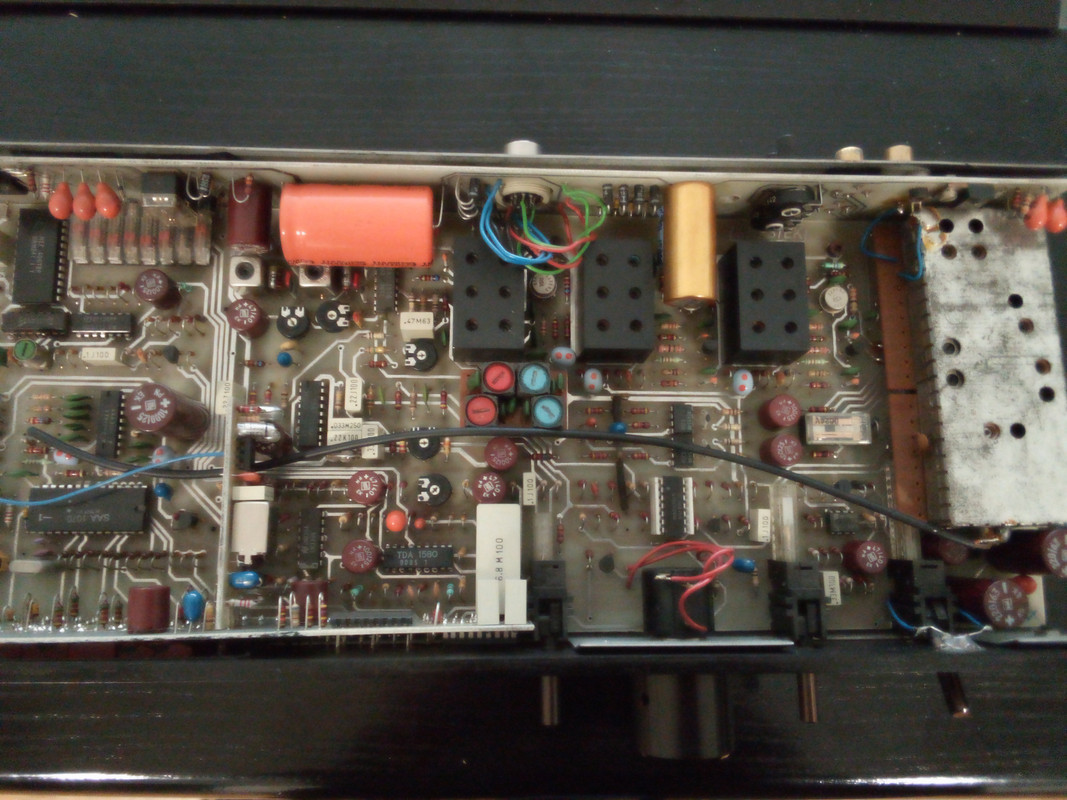

Leider handelt es sich um ein ganz anderes Gerät, als von dir abgebildet. Meiner ist ein D2. Ein schlechtes Foto (sorry) zeigt den Aufbau. Vermutlich liegt der Fehler auf der Platine der Rückwand, aber das ist nur eine Vermutung. Das Gerät kommt ganz zuletzt an die Reihe. Quasi so für die stillen Tage zwischen Weihnachten und Neujahr.

[Gorm]

Oha, wie fast gleiche Äußerlichkeiten täuschen können ...
die BE-Verteilung ist ganz anders, zumindest ist das Frontend gleich geblieben und mit drei 6-fach ZF-Filtern ist dieser noch etwas besser in der Selektion als der von mir gezeigte frühere D1. Die IC Bestückung erscheint auf den ersten Blick ziemlich identisch, der D1 war schon modern bestückt und manche ICs dürften jetzt nur sehr schwer zu bekommen sein, wenn doch ein IC Probleme haben sollte.
Irgendwo werdens die ganzen Spannungsversorgungen gelassen haben, damals warens insgesamt sechs(!) verschiedene Gleichspannungen, die zu überholen waren. Einiges hängt bei diesem offenbar an der Rückwand direkt neben der Wechselspannungseingangsbuchse.
Danke für das Innenbild, das Leiterplattenlayout erinnert irgendwie an den Kücke T22 und dessen Nachbauten, da werden die Macher doch wohl nicht weitergezogen sein ...

[Disco]

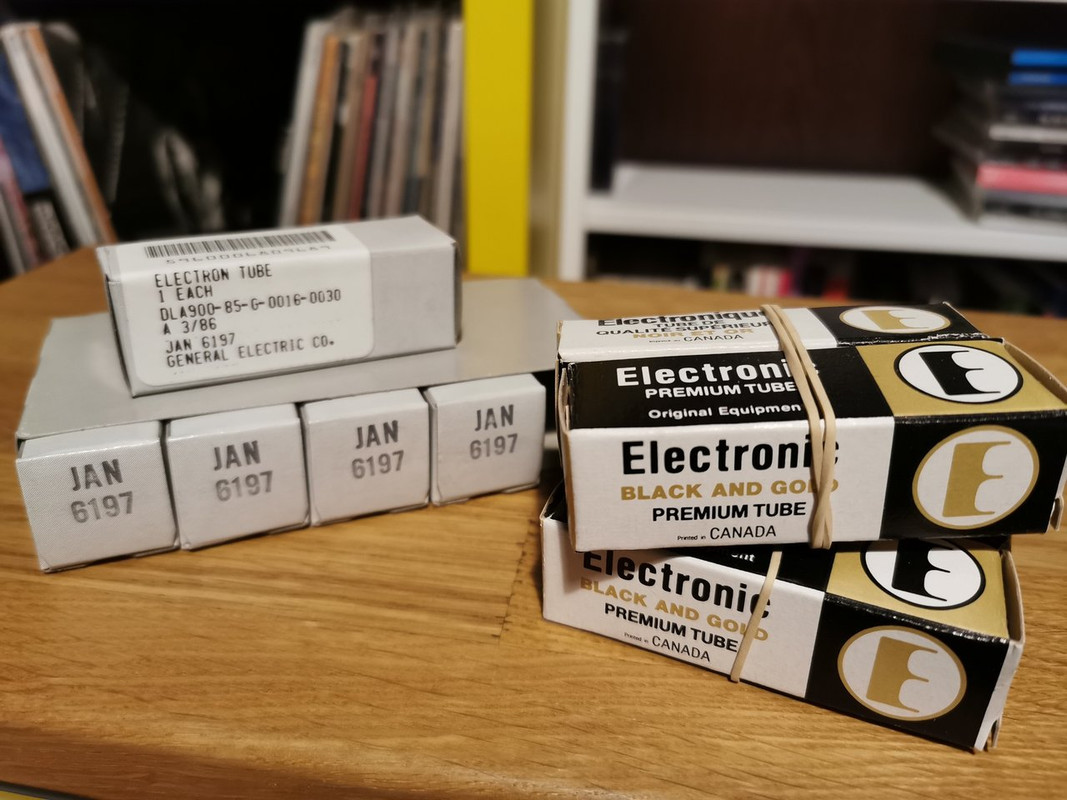

Rö-ö-öööhren für den schö-ö-ööönen Leeeben CS300

Ich dachte dass es nicht schaden kann etwas Ersatz in Reichweite zu haben.
Die Dinger sind gar nicht so einfach zu bekommen.
Die JAN 6197 Computerröhren gibt es ja noch ganz gut aber die 17EW8 musste ich etwas nach suchen.

[scope]

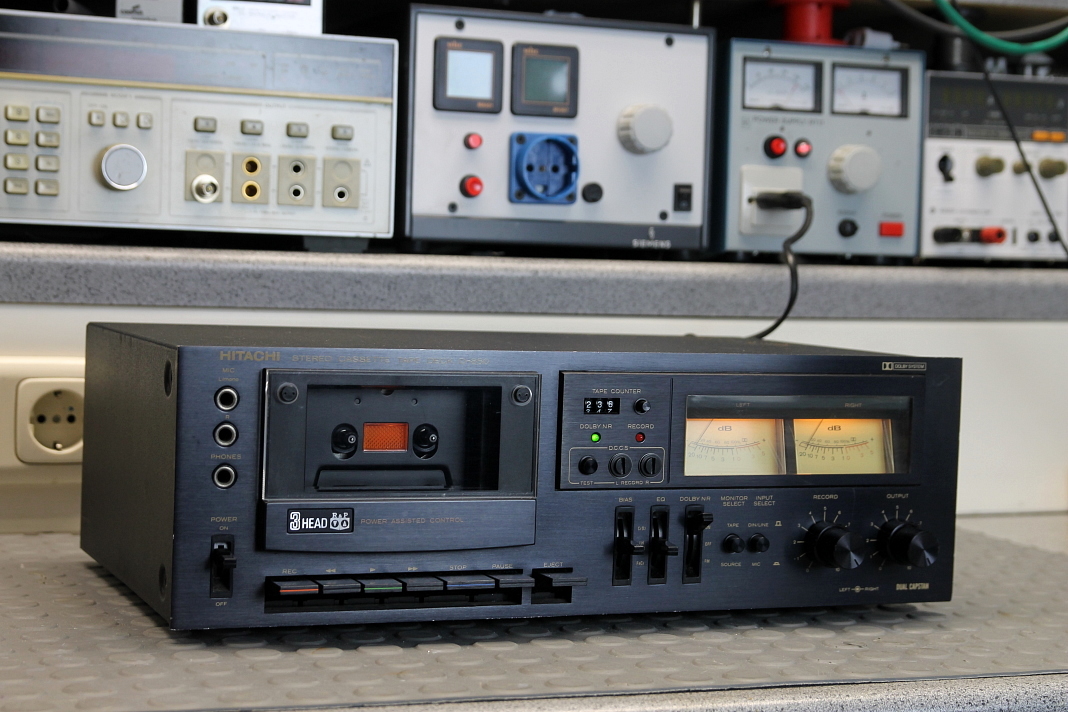

Hitachi D-850, gab´s auch als "Reallistic" von Tandy....Dass die mal ein gebrandetes 3-Kopf Tape im Programm hatten, wusste ich gar nicht.
Von 1977 bis 80...
Mechanische Drucktasten, aber "dual capstan". Das wurde so wohl nicht allzu häufig gebaut.

Nach ein wenig Pflege läuft es gut bis 16 KHz, was auch den Spezifikationen entspricht, aber der Gleichlauf ist mit 0,12% WRMS etwas zu schlecht. Dafür werde ich es aber nicht zerlegen.

[spocintosh]

Mein erstes Cassettendeck, 1979...
