Hallo,
Ist das der Diskriminatorabgleich auf Null bei korrekter ZF?
Gruß Mani

[Gorm]

Ja, da wird der Quadraturdemodulator am IC-näheren Filterkern ohne Signal auf Null gedreht.
Der andere Kern ist für minimalen Klirr und ohne entsprechende Meßtechnik besser nicht zu verstellen.
An der ZF der Synthietuner kannst durch die verbauten Keramikfilter nichts tun, nur den Ausgangskreis des FE auf Max drehen.

[nice2hear]

so, Deckel wieder zu, und hier sehen wir den ST-G50 Flachmann zusammen mit seinem großen älteren Bruder, den Technics ST-G7 von 1984-88.

da sieht man noch einige Gemeinsamkeiten, woher der Farbunterschied beim Display kommt.... ich weiss es nicht.

Damit habe ich mein Ziel der Aktion "Tuner abholen, Stereo fixen, hier Dokumentieren" erreicht, weil es den Technics ST-G50 echt im Thread bisher noch nicht zu sehen gab.
Und ich find es ja gut, möglichst viele unterschiedliche Tuner hier zu finden, mit einfachen Bilder bis zu "Nackigbildern mit Innenansicht".

Wer gerne den direkten großen Tuner aus der ST-Gx0 Serie sehen will.. ST-G70 von wus
Oder, gerade neu von Gorms Abtreter, nen paar Nackigbilder aus seiner G70-Reparaturstory: https://old-fidelity-forum.de/thread-101...pid1669121

abschliessend noch:



sorry about the Staub...

Edith ist gerade ne lustige Sache aufgefallen, 1984 haben sie FM/AM Stereo Tuner drangeschrieben, und 1986 beim G50 dann AM/FM Stereo Tuner...
und... am G50 fehlt das Technics Emblem über dem power Schalter.. ob Werner das noch liegen hat.. die Haltepunkte sind noch erkennbar.

wie es mit dem G50 weitergeht? dazu ein anderer Faden...

[MiDeg]

Hallo zusammen,

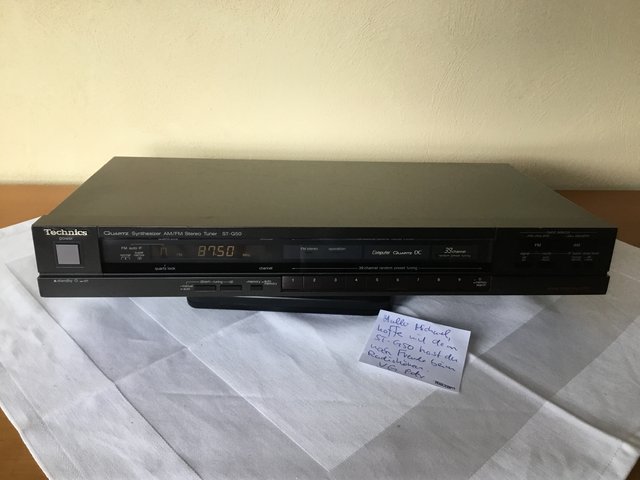

diese Woche kam der Technics ST-G50 Tuner von nice2hear nun wohlbehalten bei mir an, ich musste allerdings kurzfristig bei

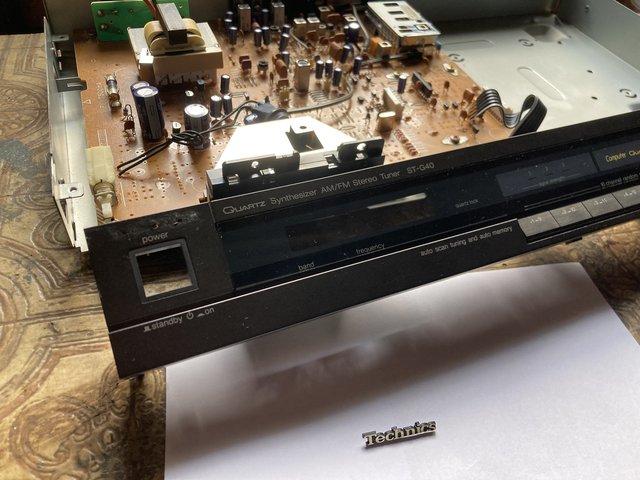

über 120L/qm meine Werkstatt ausräumen und nun entfeuchten. Das hat mich heute aber nicht davon abgehalten einen GT-40 Ersatzteilspender aus meinem Bestand zu ziehen und mit etwas Hitze



das Technics Logo zu entlocken   . Kurz den Sekundenkleber gezückt und ein paar Minuten später:

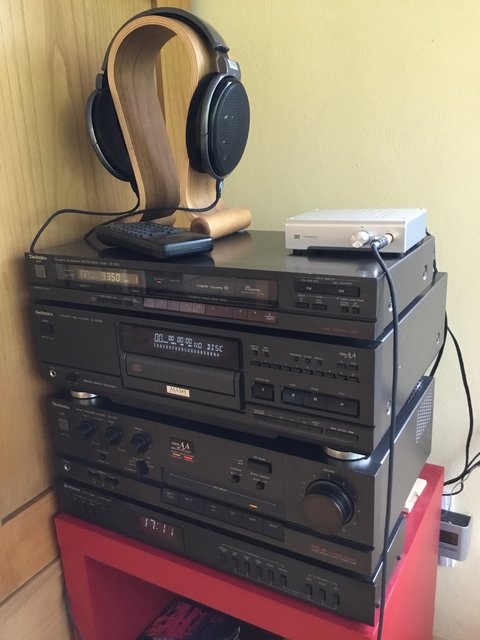

Noch etwas die Filzfüßleins gerichtet und durfte er meinen alten ST-Z22 in meiner Leseecke ersetzen:



Klasse Empfang, volle SWR Dröhnung von der Hornisgrinde und ein super Upgrade.

Danke nochmals Peter für die Fürsorge und den Versand sowie Werner für die Reparatur.

 Mike

[nice2hear]

Schön dass du das Wasser im Griff hast.
Werner ist der eigentliche Spender, ich nur der Abholer und Versender.
Und zwischendurch auf Holgers/gorm Hinweis auch der Reparateur. Wenn man nen Abgleichen von 2 Spulen ne Reparatur nennen kann.
Und cool dass er nun das Technics Label wieder trägt.
Sozusagen ein 4er Projekt. So geht Forum.
Viel Spaß beim Musikhören auf SWR in Stereo.

[p.seller]

Die Spende ( habe gern gemacht ) hatte mit meiner Unwissenheit in der Tuner-Technik zu tun.
"nice2hear" hat das Gerät abgeholt und eingestellt.

Ich finde es ganz fantastisch das er jetzt mit seinen Brüdern spielen darf.
Viel Spass für den neuen Besitzer.

SO MUSS FORUM

VG Werner

[bodi_061]

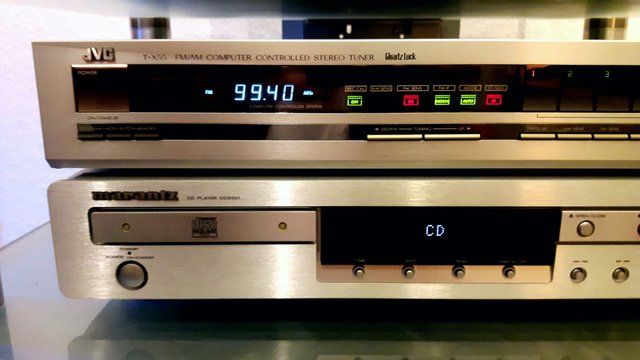

JVC T-X55 von 1983.

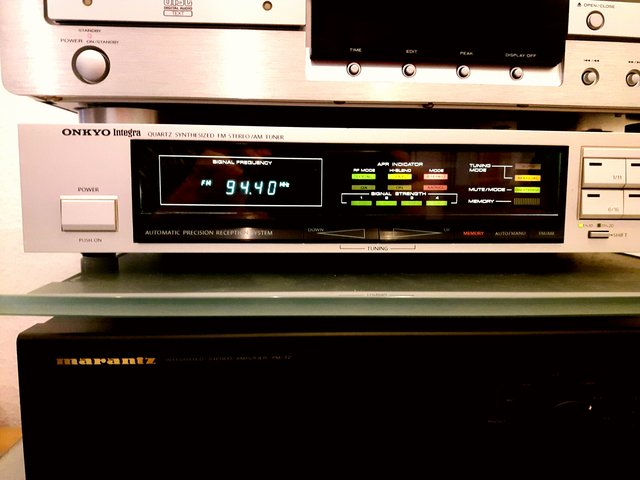

Onkyo Integra T-4250 von 1986.

[Hoerer34]

Letzthin ist es ein doch wenig ruhig geworden hier. Nun, der Winter naht - Zeit sich wieder intensiver den geliebten Rundfunk-Empfängern zu widmen.

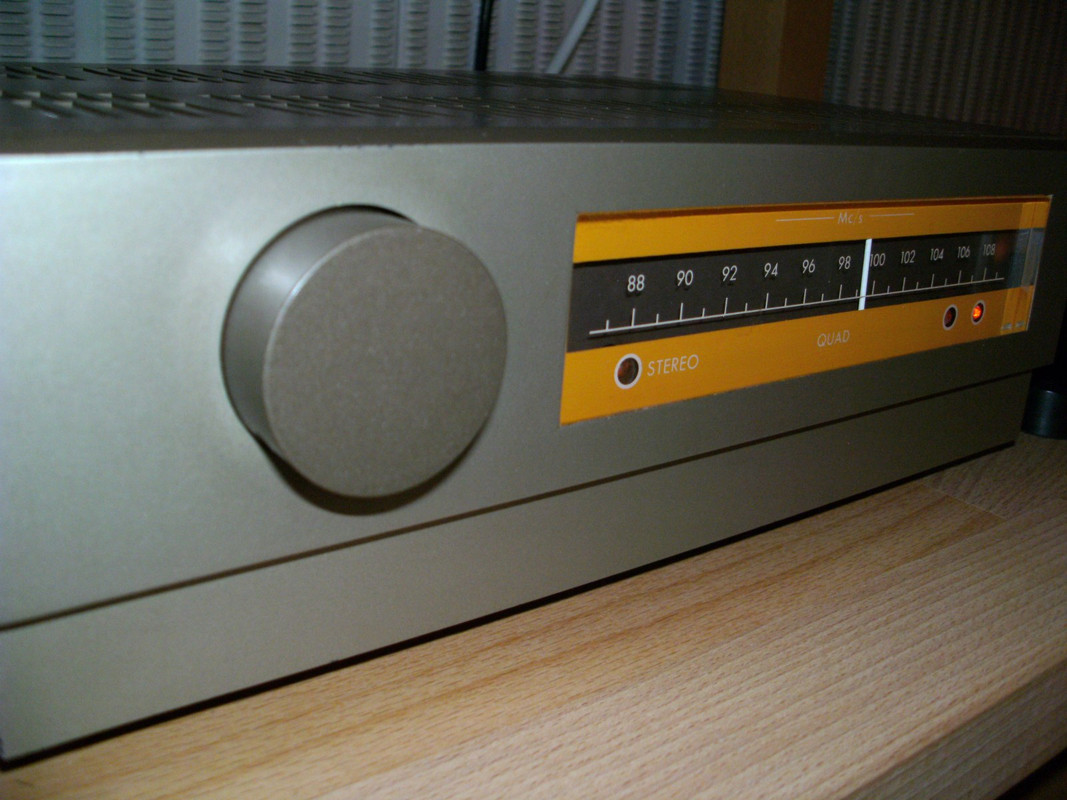

Schon etwas länger bei mir, sorgt hier nach kürzlich erfolgtem Abgleich durch kundige Hände ein sehr gut erhaltener und unverbastelter Quad FM-II für Wohlklang:

[hadieho]

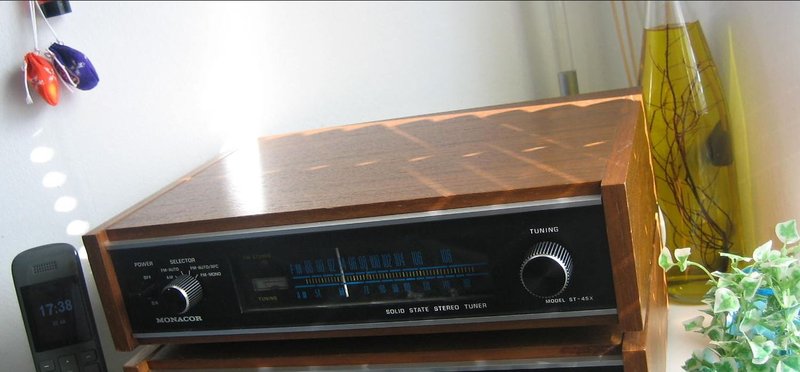

MONACOR Tuner ST - 45 X



LG.....Ha-Die

[Tobifix]

Letzthin ist es ein doch wenig ruhig geworden hier. Nun, der Winter naht - Zeit sich wieder intensiver den geliebten Rundfunk-Empfängern zu widmen.

Schon etwas länger bei mir, sorgt hier nach kürzlich erfolgtem Abgleich durch kundige Hände ein sehr gut erhaltener und unverbastelter Quad FM-II für Wohlklang:

Von den Teilen bekomme ich so 5-6 Stück . Wer das haben will bitte melden

Grüße aus Duisburg

[Thomre]

Moin,

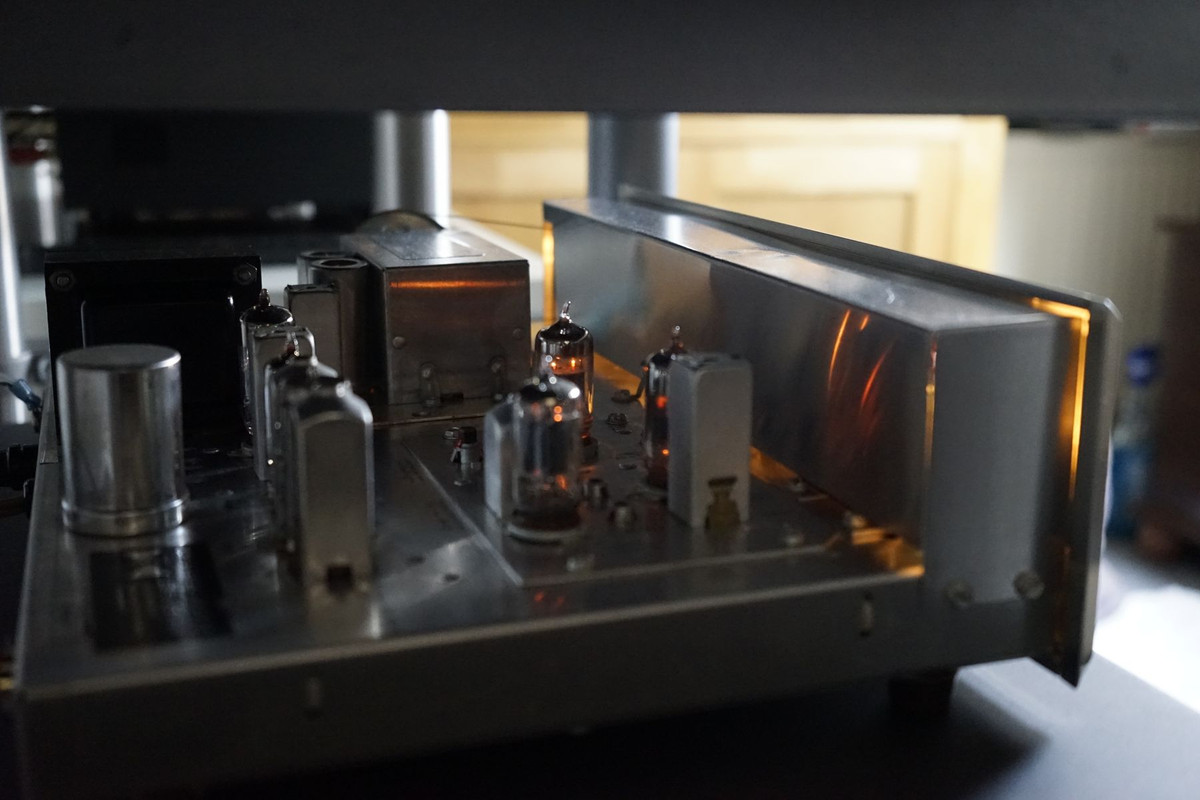

langsam wird`s wieder kälter da kann ein wenig Röhrenklang (und Wärme) nicht schaden

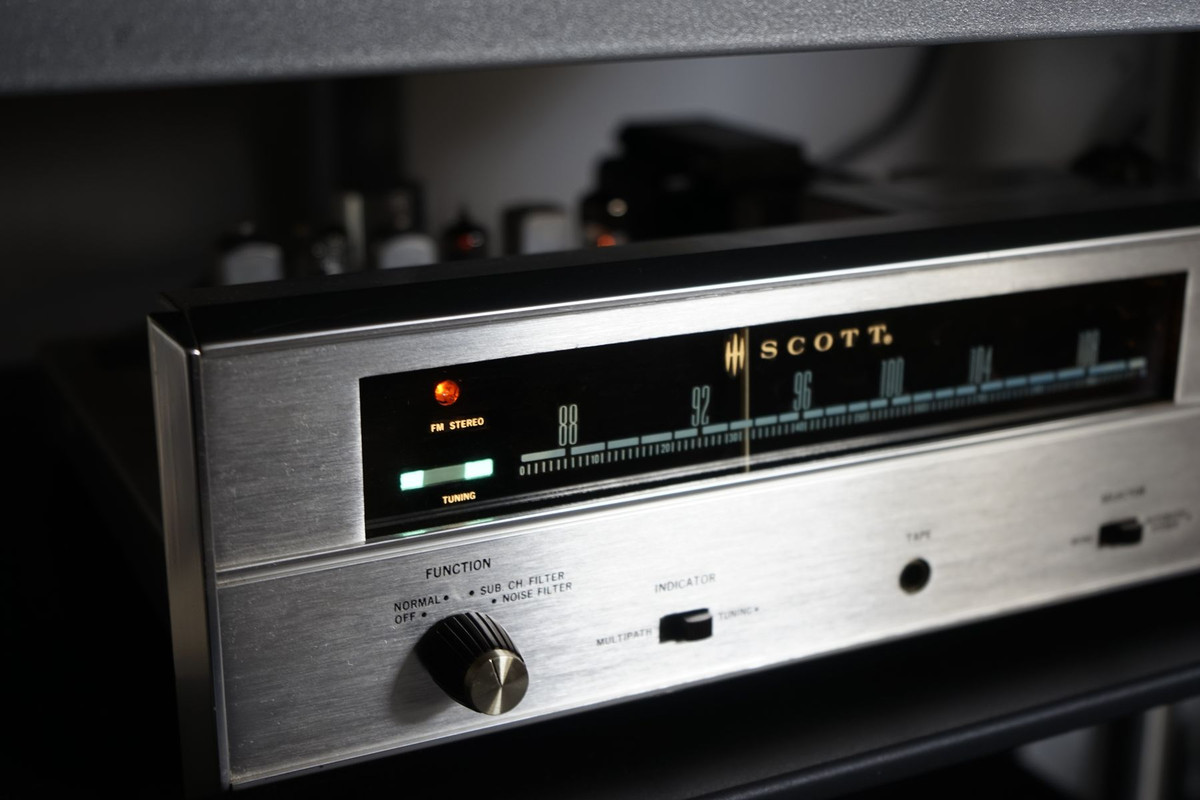

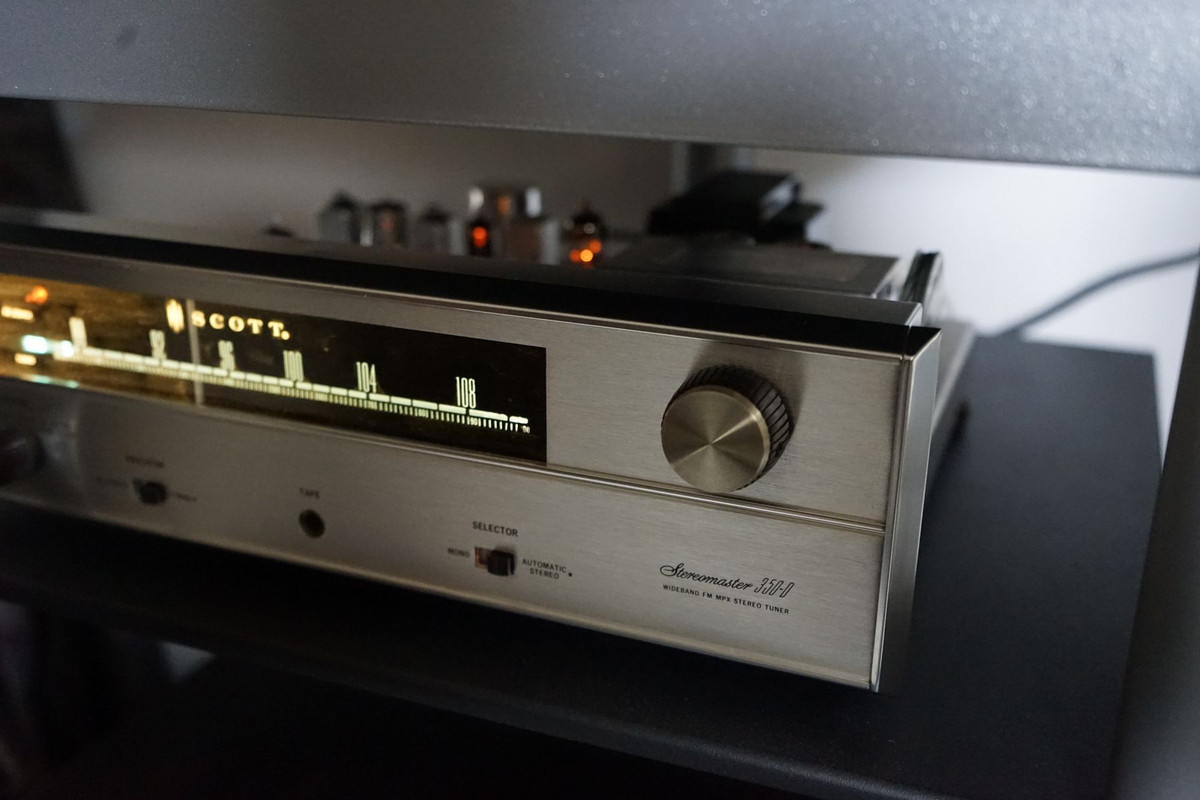

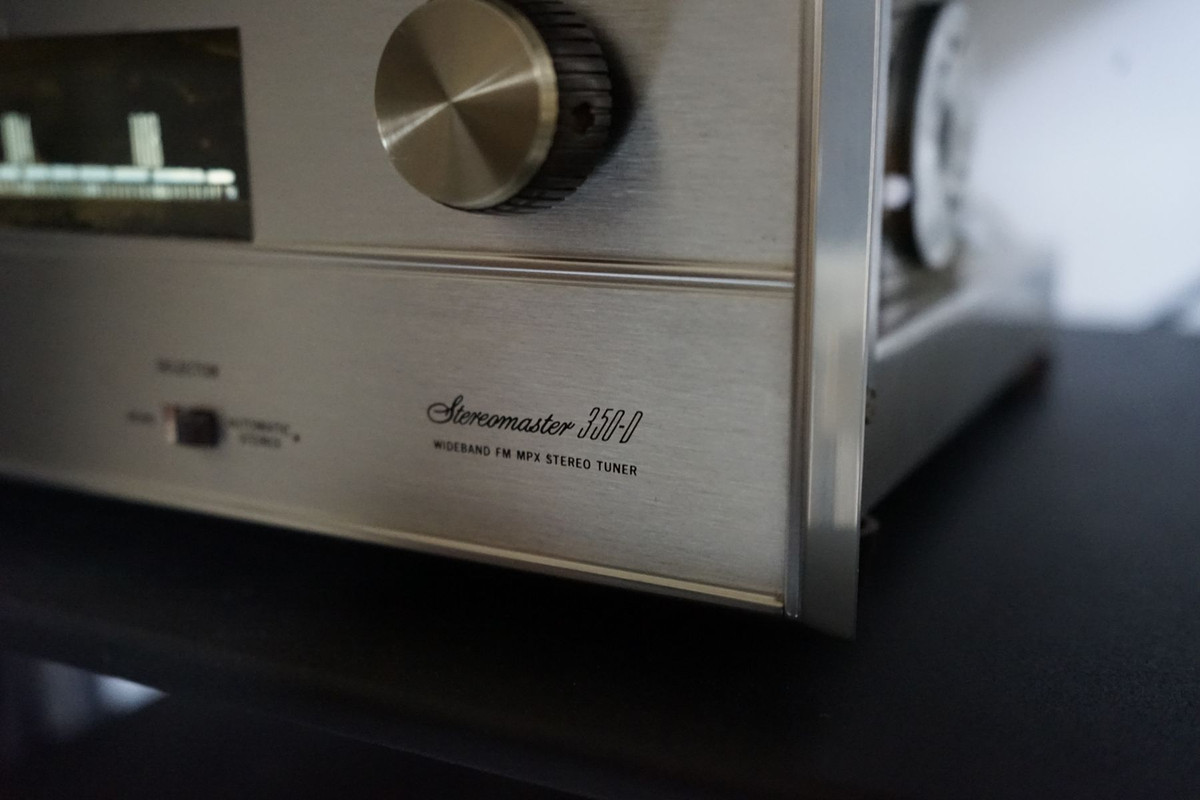

H.H. Scott Stereomaster 350D



   Gruß
     Thomre

[Deubi]

...wie schön , diese sechzig Jahre alten Preziosen hier glimmen zu sehen - Danke , Thomre...

[nice2hear]

Ja auf den fast 200 (in Worten zweihundert) Seiten finden wir quasi alles, was die Tunerwelt zu bieten hat, von einfachen schlichten Wald-und-Wiesen Synthies der 90er bis zu solchen seltenen Exoten.
Mal sehen, was wir uns für Seite 200 einfallen lassen.
Aber erst mal hinkommen.

[nice2hear]

dann machen wir uns auf den Weg zur Seite 200...



Ein erster Marantz ist "in the House" (oder hatte ich vom Michael schon nen M-Receiver?)

Ein Marantz ST-17 aus der 1999-2000er Premium Series.. von Siamac abgegeben mit Ziel Hamburg. Dort wird ihm unser "Mann vom Radio", der Sebastian eine neue Heimat geben.


Wirklich kein 4cm-Flachmannsynthie der Mittelklasse, sondern schon ein Top Gerät, was sicher richtig für die Serie zuzuordnen ist, auch wenn gerade die Marantz Verstärker daraus viel bekannter sind.

Kurzcheck nach Auspacken sagt:
Strom geht und MONO-Empfang auch sauber, nicht nur die lokalen Orstsender vom WDR, auch die aus dem Norden (Seb, hier zwar gerade FFN wg Signal"schwäche" im Bild, aber NDR geht auch sauber....

Siamac hatte ihn ja mit "kein Stereo" angeboten, darum auch Zwischenhalt in OWL..


Was nicht geht
- STEREO Empfang, nix zu hören, schlägt das Muting (wenn Mono ausgeschaltet) zu
- RDS Namen werden nicht erkannt bzw angezeigt..
- auto. Sendersuchlauf hält nicht auf der Sendefreqenz an, sonder, etwas speziell, bei starken Sendern etwa 300kHz zu hoch.
  und das nur im Wide ZF Mode, beim Hochlaufen und oberhalb 100Mhz..... letztes kann Zufall sein..

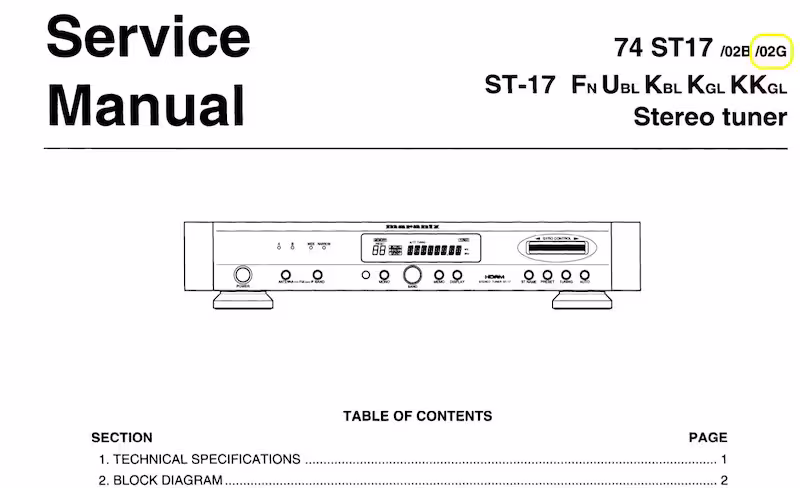

Hier handelt sich um die Gerätevariante N  /02

gut, dass die auch im SM von der Hifiengine berücksichtigt wird....


Mahlzeit...

[nice2hear]

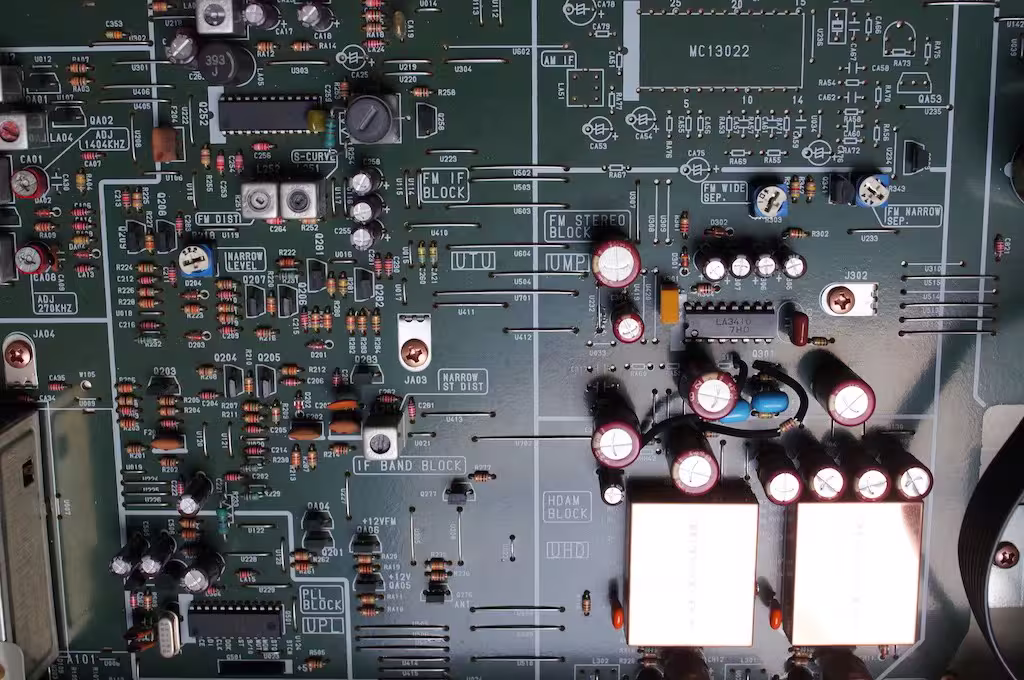

so, dann last uns mal reinschauen.. 8 lütte Torxschrauben los und Deckel ab.

Prima, auf der Bestückungsseite alles gut beschriftet.
Gut dass die Frontendbox außen vor ist bei dem "guten Empfang" auch von schwächeren Sendern, an die schmale Dose links
will man eher nicht dabei

Wir werden hoffentlich eher hier fündig werden

eher nicht im Audio-/NF-Teil, mit der Marantz HDAM Technik in den 2 kupferfarbenen "Black Boxen".. sind Teil aller Premium Series Geräten.
in der Broschüre nur kurz mit superschnelle "Hyper Dynamic Amplifire Modul" als Ersatz von Operationsverstärkern beschrieben...

[Hoerer34]

Bildschönes Gerät, der ST-17. Hoffentlich bekommst Du ihn wieder hin.

Viel Erfolg,
Marc

[Gorm]

Schön ist nicht unbedingt gut
Links oben steht rds-block dran.
Ein nicht abgleichbares Frontend,
Widerstände, Elkos und Schnellamps
machen keienn guten Radioapparat ...

Was nicht geht
- STEREO Empfang, nix zu hören, schlägt das Muting (wenn Mono ausgeschaltet) zu
- RDS Namen werden nicht erkannt bzw angezeigt..
- auto. Sendersuchlauf hält nicht auf der Sendefreqenz an, sonder, etwas speziell, bei starken Sendern etwa 300kHz zu hoch.
und das nur im Wide ZF Mode, beim Hochlaufen und oberhalb 100Mhz..... letztes kann Zufall sein...

Na da zufallert eher nix.
Einfach den kleinen Silbernen abgleichen, vielleicht auch den Vorstufen-FET wechseln könnte den Apparatus befördern,
kein Stereo, kein rds und kein erfolgreicher Suchlauf sind samt fehlender schmaler ZF nur Folge des Übels.
Vielleicht ist, zwar eher selten, in der ZF ein Verstärker oder ein Keramik-Filterchen kaputt.
Messen hilft, braucht kaum nen SP, steht doch fast alles Mögliche auf dem print.

[nice2hear]

:......

Na da zufallert eher nix.
Einfach den kleinen Silbernen abgleichen, vielleicht auch den Vorstufen-FET wechseln könnte den Apparatus befördern,
kein Stereo, kein rds und kein erfolgreicher Suchlauf sind samt fehlender schmaler ZF nur Folge des Übels.
Vielleicht ist, zwar eher selten, in der ZF ein Verstärker oder ein Keramik-Filterchen kaputt.
Messen hilft, braucht kaum nen SP, steht doch fast alles Mögliche auf dem print.

Moin Holger,
nicht dass ich was falsch verstehe. Du meinst ZUERST doch an den kleinen FE-Kasten gehen?? Trotz sauberem Monoempfang auch von schwachen (bewusst nur 30cm Kabelantenne) Senderrn wie von NDR1 usw.
Mir ist am Tuner selber noch keine Signalstärkeanzeige aufgefallen.. Muss mal sehen was die Display-Taste* hergibt.
* Edit: sie gibt diesbezüglich nix her, nur um Namensanzeige einzuschalten.

[nice2hear]

so, wollte in der Mittagspause (heute morgen war Laub im Garten dran) doch noch "was im STEREO Mode" hören.
Ist ja doof Fehler zu suchen wenn man nix hört..

Also Muting "zwangsabgeschaltet" .... wer im Plan mitliest: "Mutingswitch" Q304, Basis auf 12V = Muting OFF.

und STEREO Sound kommt durch.. extra mit KH gecheckt u. zwischen MONO und Stereo am Schalter vorne umgeschaltet.
Abba auf WDR4 kam 100%tig in Stereo..

Also Notlösung um Stereo zu hören hätten wir schon mal.

hab dann noch mit der manuellen Namensspeicher-Funktion gespielt....

geht auch.... hier im Stereo-Betrieb = keine [MONO] Anzeige links von dem N, .... aber auch noch keine [STEREO] Anzeige wie eigentlich der Fall....

[Gorm]

Sauberer mono-Empfang braucht ein geringeres Antennensignal als stereo-Empfang. Du hattest doch einen sehr starken Ortssender. Wenn der auch kein stereo bringt, gilt das oben geschriebene oder folgendes:
Die Kombination muting-stereo ist nicht unüblich. Eine fehlende Ansteuerung der oder ne kaputte "stereo"-Anzeige kannst Du ausschließen?
Habe leider iM nur sehr wenig Zeit ...

[nice2hear]

moin Holger, kein Problem, Sebastian braucht den Marantz vermutlich nicht zwingend sofort um ihn in einen Nikolausstiefel packen zu können.

Kaputte Anzeige für Stereo kann ich ziemlich ausschliessen bzw. würde mich seeehr überraschen. Ist ja Teil des Displays, wie die Mono-Anzeige auch.
Will mir als nächstes mal die Mutingschaltung (die dann 0V oder 12V erzeugen um "den Schalter Q304 hinten umzulegen" ) ansehen, inkl. FM Mute Regler R257.


Da spielen Q252 (LA1266) und Q501 (LC7218) unten links eng zusammen, in beiden sind zwar unbedeutende AM "Teile", aber auch FM Funktionen wird in beiden ICs bearbeitet.
Das im LC7218 ne Menge wichtiges steckt zeigt gerade das Blockschaltbild ganz gut

ist PLL Synthie und IF(ZF) Counter unten links der große Block.

Auch die 2 L251 (S.Curve)/ L252 (DIST) spielen für IC Q252 eine Rolle.. mal sehen was da zum Abgleich im SM steht..

[nice2hear]

damit kann ich die defekte "Stereo Lampe" ausschliessen


zufällig aufgefallen, tritt auch nur bei dem einen eher schwachen Sender bei 104.10MHz auf wenn
- WIDE Mode
- AUto Modę, nur beim Hochlauf hält er an
- wird zeitgleich mit der TUNED Anzeige oben rechts angezeigt, die sonst auch nicht "an ist".. auch bei richtig eingestelltem starken oder schwachen Sender.
Anzeige (Stereo u. Tuned) erlischt nach ner knappen halben Sekunde, Stereo Wiedergabe bleibt aber...
musst also im richtigen Moment klick machen um die rote Anzeige zu erwischen...

Das Teil ist wirklich lustig.

[Siamac]

Na, das ist ja schon mal ä Big Step!

[Gorm]

Da spielen Q252 (LA1266) und Q501 (LC7218) unten links eng zusammen, in beiden sind zwar unbedeutende AM "Teile", aber auch FM Funktionen wird in beiden ICs bearbeitet.
Das im LC7218 ne Menge wichtiges steckt zeigt gerade das Blockschaltbild ganz gut

ist PLL Synthie und IF(ZF) Counter unten links der große Block.

Auch die 2 L251 (S.Curve)/ L252 (DIST) spielen für IC Q252 eine Rolle.. mal sehen was da zum Abgleich im SM steht..

Der SP zeigt übliches mit den beiden Schwingkreisen für nen Quadratur-Demodulator. Den Verzerrungskreis erst mal nicht anfassen und den L251 auf 0mV zw. TP1/TP2 einstellen. Den LA1266 hatten wir u.a. hier https://old-fidelity-forum.de/thread-190...#pid832822.
