Tuner Thread

[nice2hear]

... aber weshalb luftgefederter Sitz und Sardinen im Bild?

dat is wegen "ein bisschen Farbe ins Bild bringen" .. viele Kritiker schreiben meine Tuner-Pics seien so farblos, seit wir im WZ den grauen Boden haben.

Gerd, siehe hier im Technix Thread.   ist Teil einer Reparatursession.... da auch wieder eher farblos..

[Reineke]

Glaube, den hatten wir hier auch noch nicht:



Reiner FM-Tuner aus der L-Serie von 1978. Hierzulande eher selten anzutreffen. Recht aufwendiges Frontend mit Siebenfach-Drehko. War seinerzeit die Nr. 2 im Programm unter dem 917.
Neulich mal auf Verdacht / ungetestet aus Wohnungsauflösung mitgenommen, Kontaktzungen des Drehkos gesäubert und Skalenseil etwas nachjustiert - passt! Empfängt die Stadtsender sauber und klingt auch noch frisch. Sollte mir für die letzten Analogradiojahre reichen...




...zumal er wie A**** auf Eimer zu den Amps passt, da gleiche Serie.

Gruß, Alex

[Gorm]

Issen nicht schlechter, es erinnert mich an einen Drehko und zwei Oberflächenwellenfilter samt kleinem Keramikzeuch in der ZF ...
ergo gut abhören mit dem Teil!

[Kimi]

Klein aber schön beleuchtet :



FM 2110 by Fisher

[nice2hear]

deine Bilder sind immer wieder für jeden Thread eine Bereicherung, Klasse!

[nice2hear]

bevor es noch staubiger wird hier, wenn jemand was gutes Schwattes sucht: hier Preisvorschlag machen. Und revidiert beim Hersteller kann nicht verkehrt sein.

Wobei etwas Vorsicht geboten ist, da der VK hier (Klick mich) das Teil als Defekt mit Auktion eingestellt hatte.. war er nicht mit dem Preis zufrieden? und hatte die Werkstatt inzwischen Zeit den Tuner zu reparieren, und ging das für weniger als die Preisdifferenz?

Gut, er kann ja sicher die Rechnung vorweisen.
Edit: wobei der aktuelle bereits im Januar gefixt worden sein soll, lt. Text. Vielleicht doch 2 unterschiedliche Geräte?
und er hat sich 'ne positive Beurteilt für den Defektverkauf reingeholt: VK bei ebay

Auf alle Fälle vorab klären diese Unklarheiten..

[findus]

Moin,

Top UKW Tuner haben was den Verkauf angeht einen sehr schweren Stand,
dem seine Auktionen sind doch ein wenig . Ich denke es ist immer der selbige Tuner.

Preisvorschläge kann man ja machen

Grüße
Arnold

[Gorm]

Eben im AAA-Forum gefunden. Accuphase T-1200 UKW-Tuner von Referenzqualität für Liebhaber von UKW-Stereo-Sendungen mit irrer Technik, z.B. digitales ZF-Filter mit in 50, 75, 100, 150, 250, 500 kHz umschaltbarer Bandbreite. Offenbar setzen die Japaner weiter auf den analogen Rundfunk.

[Hoerer34]

Ja, es ist in der Tat erstaunlich, daß Accuphase nach wie vor im UKW-Tunerbereich aktiv ist und dort sogar weiterentwickelt. Auf Grund der firmentypischen Preisgestaltung wird der T-1200 aber eher ein Gerät für "some lucky few" bleiben. Mir persönlich wäre, preisunabhängig, ohnehin zu viel digitales an Bord. Da bleibe ich einstweilen lieber in den Tandbergen und jage zweitausendundzwei kleinen Hummeln nach...

Gruß,
Marc

p.s. Wie steht es denn eigentlich um die UKW-Versorgung in Japan?

[DJT]

Meinen T-22 frisch vom Kücke Service 350vb wollte auch keiner haben. Nur ein haufen Beobachter der sich nicht gemeldet hat.

[nice2hear]

Auch wenn Wiederholungen nicht der große Knaller sind, same procedure as every ye.. äähhh as with every TEAC Mini/Midi-Tuner, auch wenn Universum dran steht.

Tuner geöffnet und nach 15 Schrauben* und 3 Steckern, [Netzkabel , Display und Bedienteil] konnte die Platine entnommen werden. Sage mal ist servicefreundlich.
(*6 von der Platine selber, 2 vom Trafo, 6 von den Anschlussbuchen u. eine vom Massekabel des Frontends. also da wurde bei Quelle bzw.dem OEM Hersteller nicht gespart.)





die beiden 4,7 Ohm im Heizkreis   (hört sich an wie früher bei Röhren-TVs) durch Spezialwiderstände mit 0,059 Ohm [Farbcode grün/weiss, in sich gedreht] ersetzt.

Ergebnis prima, später im Abschlußbild zu sehen.

Und natürlich würde auch der Pufferakku für die Speicher der Daten gewechselt. Vorher noch die Ladespannung OHNE Akku gemessen, 4,8V (ohne Belastung). Passt.


Wie schrieb Herr Yin aus HK? The delievered itim is different to the one you ordered. But don't worry it is manufactured in the some factory and from equal or better quality.
ok, am Pluspol war wirklich nur eine Lötfahne, darum sitzt er nun etwas quer drin, musste aber nicht neu bohren. Und die elektr. Daten passten.

Wer sowas mal braucht (3,6 V, 60mAh, Ni-Cd) und nicht so lange warten will, ich habe ja einen Zweiten, dem Doppel-Bundlepreis von 1,88€ all inkl. war nicht zu widerstehen. ALso melden.

und 20 Schrauben später....

dies ist der T4096 aus der ganzen Universum ANlage, die hier letztens für sehr günstig angeboten wurde.
ein 2ter Akku kommt in die Schublade, wer weiss welcher TEAC ihn mal brauchen kann.

[HaiEnd Verweigerer]

... dies ist der T4096 aus der ganzen Universum ANlage, die hier letztens für sehr günstig angeboten wurde.
ein 2ter Akku kommt in die Schublade, wer weiss welcher TEAC ihn mal brauchen kann.

Denke mal, das der Akku auch für andere Tuner passt.

[nice2hear]

Gerd, darum gilt natürlich auch diesmal mein Angebot vom Mai 2017:

Wer sowas mal braucht (3,6 V, 60mAh, Ni-Cd) und nicht so lange warten will, ich habe ja einen Zweiten. ALso melden.

ist solch einer: https://www.ebay.de/itm/2-Stück-80mAh-3-...2879423638

[HaiEnd Verweigerer]

Hab nen H & K Receiver, der hält die Sender auch nicht mehr, bin aber zu faul ihn aufzuschrauben ...
-außerdem graut´s mich, denn der Akku ist gut versteckt.
Warte ab, bis mal ein Poti oder so das kratzen anfängt, dann lohnt sich das auf-geschraubsel wenigstens.
Macht aber nichts, denn ich hab ja noch andere Ladios!

[nice2hear]

..... und Demodulator sowie Stereodekoder sind nicht mehr als Durchschnitt. Dafür gibts viel blechernes Gewicht fürs Geld.
Ergo, Dein Kücke ist besser, Peter!

der Bremer Verkäufer oben hat die VB für den "schwarzen Kücke" nun auf 219€ gesenkt. Ich wette den verschickt er auch für 199€ oder so..

[nice2hear]

nu isser wech...

[Gorm]

Habe ein defektes Kücke-Äquivalent vom Balkan aus flockig geschnitzblappt. Ich liebe halt u.a. das FE.
Mal schaun, was alles in ihm klemmt, wenner denn ankommt ...
der VK schrieb was von fehlenden Stellen der Frequenzanzeige und nur einem Kanal.
Ein Einkanaler also mal wieder.

-außerdem graut´s mich, denn der Akku ist gut versteckt.
Warte ab, bis mal ein Poti oder so das kratzen anfängt, dann lohnt sich das auf-geschraubsel wenigstens.

Wenn der Akku ausläuft, gehts nach hinten los mit dem Reinigungs- und Wiederherstellungs-Aufwand der Leiterplatte/BE.
Besser also schnell wechseln das Dingens ...

[HaiEnd Verweigerer]

...

-außerdem graut´s mich, denn der Akku ist gut versteckt.
Warte ab, bis mal ein Poti oder so das kratzen anfängt, dann lohnt sich das auf-geschraubsel wenigstens.

Wenn der Akku ausläuft, gehts nach hinten los mit dem Reinigungs- und Wiederherstellungs-Aufwand der Leiterplatte/BE.
Besser also schnell wechseln das Dingens ...

Oh, oh, wusste nicht, dass das Kackteil auslaufen könnte. Danke!

Da fällt mir ein, ich habe seit ein paar Tagen Tröten, die mehr als ein halbes Jahrhundert unter uns weilen ...
-diese hier <--- KLICK
Sind da evtl. Kondis drin, die auslaufen, platzen könnten, oder muss ich mir da keinen Kopf machen?

[lichti]

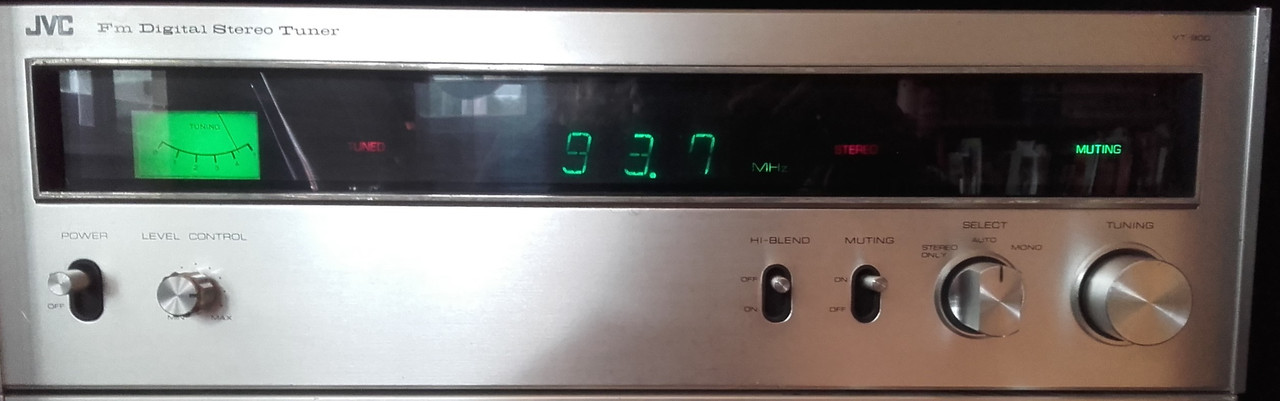

JVC VT-900

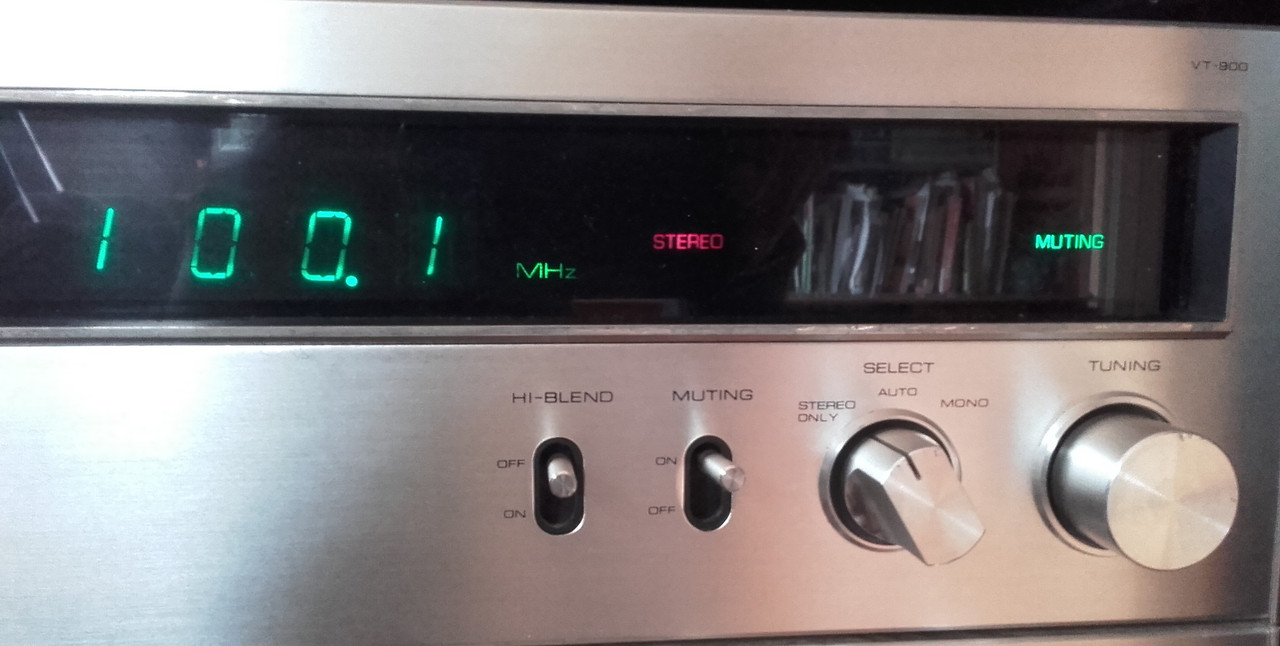

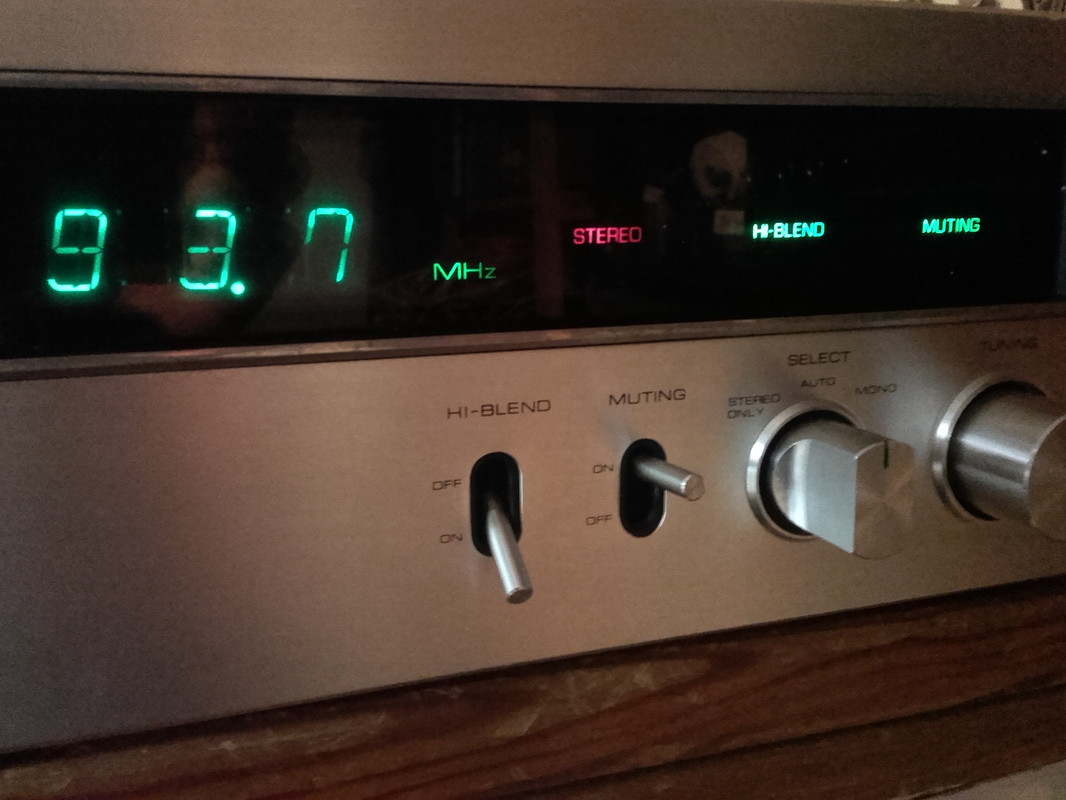

nach Display-Reparatur (besteht aus 4 Vakuum-Fluoreszenz-Röhren):

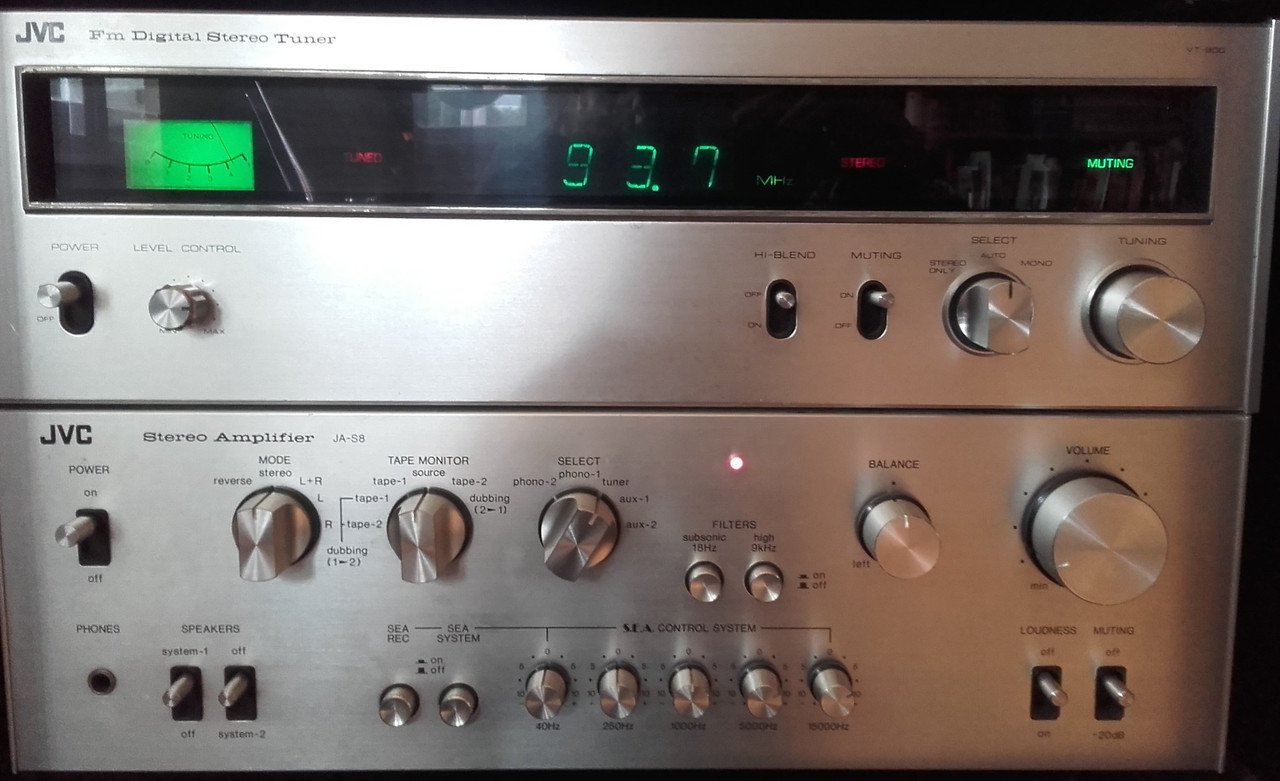

mit (fast) passendem Verstärker:

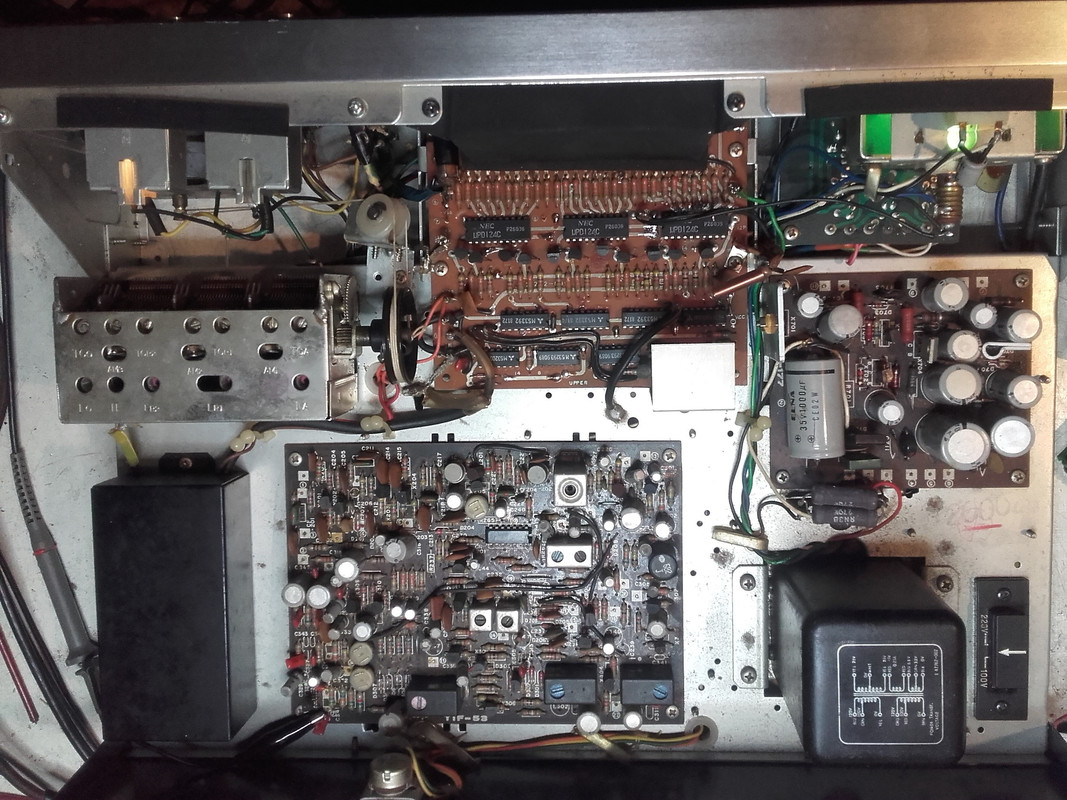

und von innen, die Anzeige arbeitet mit einem Frequenzzähler:



und die Anzeige-Röhren:



Grüße Andreas

P.S.: Und keinen Kondensator getauscht...

[spocintosh]

Ok, also DA wären bessere Fottos echt ne schöne Sache gewesen...

[lichti]

Ich üb noch dran.

[spocintosh]

WINIX !
Rainers Anleitung !

[winix]

gerne! volante -->

[bathtub4ever]

[nice2hear]

gott'o'gott, Thread auf Seite 5 vom Geraffel??

Schnell mal eben einen Kennie auf dem Heimweg fürn Achter   eingesammelt, "geht nicht an, STEREO Led leuchtet kurz und geht dann aus".


KT-400 Brot & Butter Tuner aus 1980, muss ja nicht immer TOL sein hier.
mir gefällt dies Design mit Tuningrad oben, Skala unten auch gut.
Was soll ich sagen, Quick& Dirty Frontendabgleich und lüppt super!
Gut, der AM Schalter rastet nicht ein, aber das kann so bleibne, FM only ist sowieso gefragter.

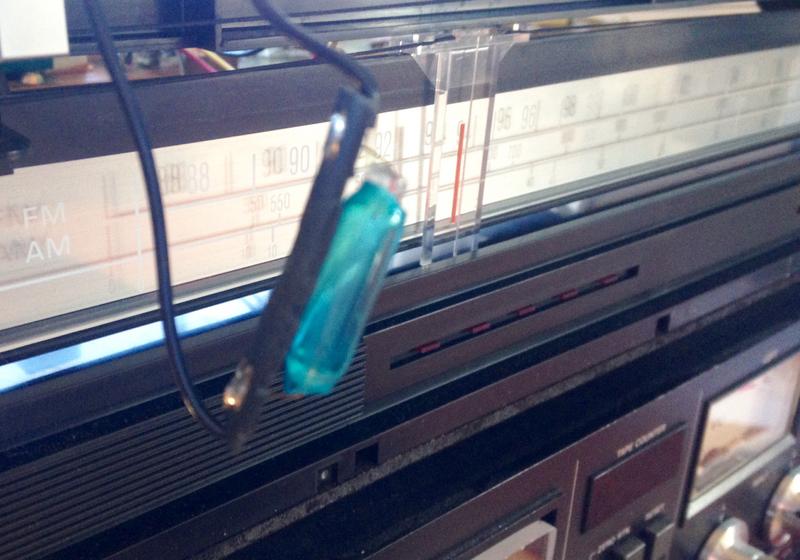

Nun noch Lampe für die Skalenbeleuchtung besorgen, ersetzen und schön putzen und dann folgen noch weitere PICs.


axiale Anschlüsse, keine Beschriftung. 13,6 Volt AC liegen an. mal sehen ob der Schaltplan den Strom hergibt, der fließen kann/sollte.
