Nicht weiter verkürzen!
Weiter weg die Reflexkoppler!

Mag sein, dass es mit größerem Abstand funktioniert... allerdings funktioniert es mit einem Abstand von etwa 3mm (bei mir) einwandfrei. Zumindest bei meiner Lösung an der A77. Was ich bei meinen Versuchen bemerkt habe ist, dass der Sensor recht empfindlich darauf reagiert wenn die Ausrichtung nicht exakt winklig zu den abzutastenden Markierungen steht.
Da sich diese Einflüsse immer reproduzieren ließen habe ich meine Lösung darauf ausgerichtet und sie funktioniert nun in zwei Fällen einwandfrei.
Natürlich gibt es wahrscheinlich noch viele andere Lösungsansätze... meine Ehrgeiz diese zu finden ist allerdings gering  weil ich ganz froh bin wenn was auf Anhieb funktioniert und nicht mehr Zeit bindet... schließlich warten noch andere Probleme.

schönen Sonntag
Andreas

Ich hab nun die Teile auch mal fix verkabelt und die Grundfunktionen ausprobiert.
Klappt toll

Was mir gut gefallen würde:
Anzeige generell mit 4 Ziffern

Im Standard sind es 5, rückwärts 4 plus Vorzeichen
Das sieht für mich nicht stimmig aus





Rückwärts könnte für mich so bleiben, vorwärts sollte es eine Ziffer weniger sein und die Anzeige müßte dann natürlich daraufhin zentriert werden.
Was müßte man im Code ergänzen, oder kommt da auch was in der neuen Version?

Mir eilt es nicht, ich hab grad eh wenig Zeit

(10.05.2020, 14:51)Baruse schrieb: [ -> ]Ich hab nun die Teile auch mal fix verkabelt und die Grundfunktionen ausprobiert.
Klappt toll

Was mir gut gefallen würde:
Anzeige generell mit 4 Ziffern

Im Standard sind es 5, rückwärts 4 plus Vorzeichen
Das sieht für mich nicht stimmig aus





Rückwärts könnte für mich so bleiben, vorwärts sollte es eine Ziffer weniger sein und die Anzeige müßte dann natürlich daraufhin zentriert werden.
Was müßte man im Code ergänzen, oder kommt da auch was in der neuen Version?

Mir eilt es nicht, ich hab grad eh wenig Zeit

Hier mit :



  // Formatting the output.
sprintf(buffer, "%04ld", (0>val)?10000+val:val);
    oled.setCursor(8, 0);
    oled.setLetterSpacing(4);

Hättest du den ganzen Thread gelesen, dann wüsstest du wo man auf 4 Ziffern im Sketch umprogrammiert.

Habe eben auch meine Anzeige von 5 auf 4 stellig ohne Minus eingerichtet

Hat prima funktioniert  Video gibt´s morgen.
Schönen Sonntach noch !!
Steffen

(10.05.2020, 15:30)hyberman schrieb: [ -> ]Hättest du den ganzen Thread gelesen, dann wüsstest du wo man auf 4 Ziffern im Sketch umprogrammiert.

Ich verfolge den kompletten Thread du Schlaumeier, es geht auch nicht um die vier Ziffern,
sondern hauptsächlich darum, daß beim Rückwärtszählen mit Vorzeichen eine Ziffer weniger
erscheint als beim Vorwärtszählen.

(10.05.2020, 16:14)Baruse schrieb: [ -> ]

(10.05.2020, 15:30)hyberman schrieb: [ -> ]Hättest du den ganzen Thread gelesen, dann wüsstest du wo man auf 4 Ziffern im Sketch umprogrammiert.

Ich verfolge den kompletten Thread du Schlaumeier, es geht auch nicht um die vier Ziffern,
sondern hauptsächlich darum, daß beim Rückwärtszählen mit Vorzeichen eine Ziffer weniger
erscheint als beim Vorwärtszählen.

Ist der Herr heute wieder etwas unpässlich? Dann schreib es bitte auch so! Du hast die 4 Ziffern erwähnt und das wurde schon umgesetzt.
Der Rest wird sich auch noch finden.

Bei unqualifizerten Antworten bin ich grundsätzlich unpäßlich.
Wenn man zu einem Thema nichts zu sagen hat, sollte man einfach mal nix schreiben.
Meine Frage ist eindeutig genug formuliert, zumindest wenn man sie aufmerksam liest

(10.05.2020, 16:41)Baruse schrieb: [ -> ]Bei unqualifizerten Antworten bin ich grundsätzlich unpäßlich.
Wenn man zu einem Thema nichts zu sagen hat, sollte man einfach mal nix schreiben.
Meine Frage ist eindeutig genug formuliert, zumindest wenn man sie aufmerksam liest

Ja nee is klar. Am besten du ignorierst mich einfach, damit du nicht meine unqualifizierten Antworten und Beiträge lesen musst. Nicht das du weiterhin unpässlich bist. Das könnte ich nicht verantworten.

Es genügt völlig wenn du einfach nicht auf meine Posts antwortest, so wie ich das auch praktiziere

Na geht doch!

Sorry, für das OT für alle anderen hier.

Übrigens kann ich die Arduino Software für den Mac nicht unbedingt empfehlen. Es kommt sehr oft vor, das der USB-Serial Treiber den Nano einfach nicht mehr kennt. Auch ein nachinstallieren bringt nichts, ebenso das trennen der USB Schnittstelle.
Es kam sogar zu kompletten Systemabstürzen beim Versuch den Sketch zu hochladen.

Ob es nun an meinen Mac Mini liegt, kann ich natürlich nicht sagen oder an Catalina. Auf jeden Fall ist es nicht zuverlässig.

Werde auf Windows installieren müssen.

Das scheint ein generelles Problem zusein.
Passiert bei mir auf dem Macpro und dem Macbook
unter High Sierra auch.
Betrifft kompatible Arduino, ein originaler wird immer sauber erkannt.
Es liegt wohl an dem USB Treiber für die kompatiblen Arduinos.

Gruss Luminary

Der Einbau der Lichtschranken bei einer B77 gestaltet sich erstaunlich einfach



und läuft auf Anhieb, ohne irgendwelche Streifen aufkleben zu müssen.
Den Pulsecount werde ich evtl. noch verändern, damit es halbwegs zum analogen Zählwerk paßt

Ja, das Hochladen... nachdem ich nun die Nanos(ich hatte noch einen Dreier-Pack bestellt, man weiß ja nie) auf neuen Bootloader aktualisiert hatte war ich guter Dinge. Funktioniert eigentlich auch prima und deutlich zuverlässiger als vorher. Allerdings nur wenn ich beim Hochladen die "externe" Stromversorgung (bei der A77 habe ich die 27V über einen Stepdown-Regler auf etwa 7V reduziert und damit den Nano versorgt) abklemme. Da werde ich wohl beim Festeinbau einen Schalter vorsehen. Leider ist das Wochenende ja schon wieder um und der Arbeitsalltag unterbricht die wirklich wichtigen Arbeiten... sonst hätte ich mal mit anderen Nanos probiert ob dieser "Blockade-Zustand" bei Stromversorgung extern und gleichzeitig über USB ein generelles oder eher vereinzelt auftretendes Problem ist.
Auf jeden Fall entwickelt sich das hier zum "Arduino-Workshop"...

schönen Abend
Andreas

(10.05.2020, 17:53)hyberman schrieb: [ -> ]Übrigens kann ich die Arduino Software für den Mac nicht unbedingt empfehlen.

Moin,

ja, die originale Entwicklungsumgebung ist nicht der Knaller.
Ich habe sie nur empfohlen, da sie für Jedermann für jedes Betriebsystem einfach verfügbar ist und sich damit die Projekte einfach kompilieren und hochladen lassen. Ernsthaft Entwickeln kann man damit nicht, sie bietet keinen Komfort.

Für Windows benutze ich das Visual-Studio, dass ich schon viele Jahre für C# benutze.
Da gibt es die hervorragende Erweiterung "Visual Micro" mit grandiosen Möglichkeiten.

Auf dem Mac (geht auf PC auch) gibt es fast keine ernsthafte Alternative zum Editor "Atom" (Github) mit dem Plugin "PlatformIO IDE".
Alle derzeit möglichen Mikrocontroller (derzeit 807 unterstützt!) werden damit abgdeckt und er benutzt auch bei Bedarf die Arduino Libs.

Beide eben erwähnten Entwicklungsumgebungen sind perfekt für Entwickler, die viel mit den Controllern veranstalten. Zum Compilieren und schnell mal Hochladen schon oversized.

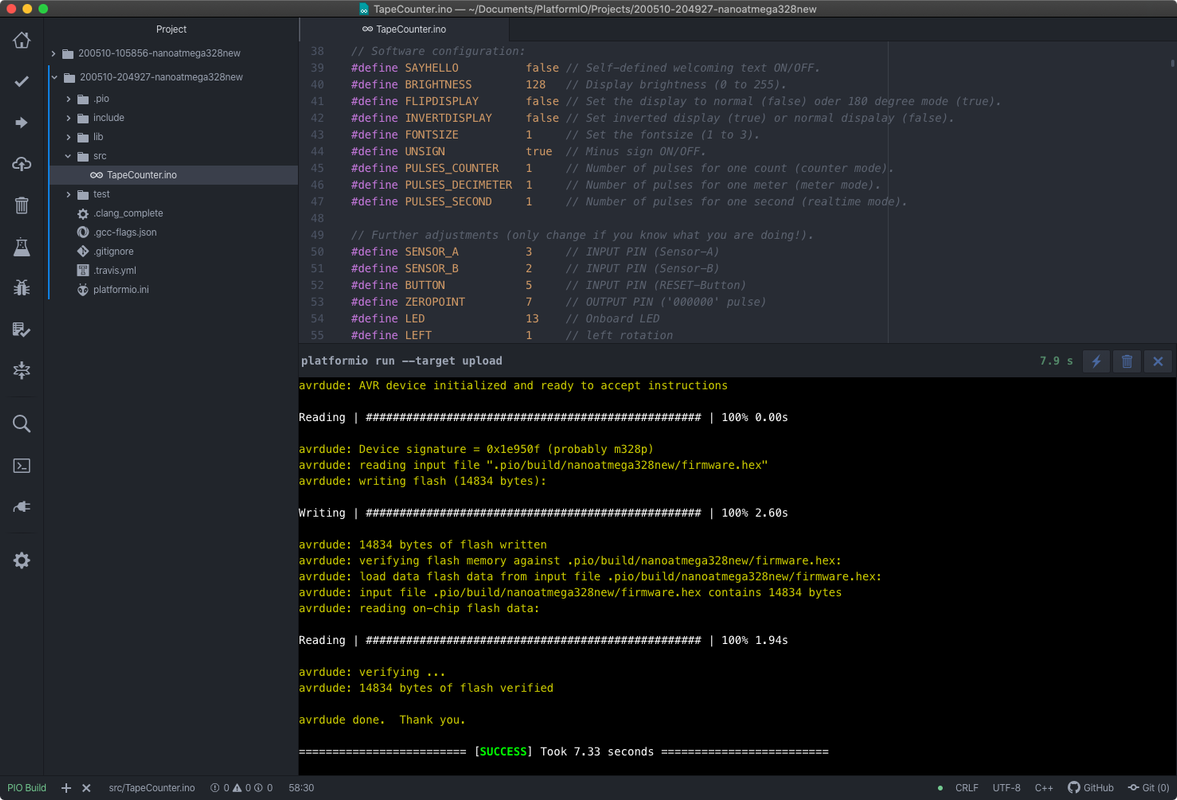

Hier mal Atom auf meinem Mac (Bild 1 Build, Bild 2 Upload):




LG
Bruno

(10.05.2020, 18:08)Baruse schrieb: [ -> ]Der Einbau der Lichtschranken bei einer B77 gestaltet sich erstaunlich einfach
und läuft auf Anhieb, ohne irgendwelche Streifen aufkleben zu müssen.

Sag ick doch - wenn man Löcher hat, sollte man sie auch nutzen .
LG

(10.05.2020, 14:51)Baruse schrieb: [ -> ]Was müßte man im Code ergänzen, oder kommt da auch was in der neuen Version?

Also von meiner Seite aus kommt das alles in der neuen Version.
Alle bisherigen Ideen fließen dort mit ein und sind leicht zu konfigurieren.
Ist bloß für mich schwierig, die alte Version zu supporten und an der neuen Version zu werkeln.
Muss mit meinen Kräften haushalten und nichts anderes darf auf der Strecke bleiben (Job, Familie) .
Aber ihr könnt euch im Programm ja weiterhin austoben, ist ja offen für alle

LG

(10.05.2020, 18:28)akguzzi schrieb: [ -> ]Ja, das Hochladen... nachdem ich nun die Nanos(ich hatte noch einen Dreier-Pack bestellt, man weiß ja nie) auf neuen Bootloader aktualisiert hatte war ich guter Dinge. Funktioniert eigentlich auch prima und deutlich zuverlässiger als vorher. Allerdings nur wenn ich beim Hochladen die "externe" Stromversorgung (bei der A77 habe ich die 27V über einen Stepdown-Regler auf etwa 7V reduziert und damit den Nano versorgt) abklemme. Da werde ich wohl beim Festeinbau einen Schalter vorsehen. Leider ist das Wochenende ja schon wieder um und der Arbeitsalltag unterbricht die wirklich wichtigen Arbeiten... sonst hätte ich mal mit anderen Nanos probiert ob dieser "Blockade-Zustand" bei Stromversorgung extern und gleichzeitig über USB ein generelles oder eher vereinzelt auftretendes Problem ist.
Auf jeden Fall entwickelt sich das hier zum "Arduino-Workshop"...

schönen Abend
Andreas

Aber wen du die BM ausschaltest, bekommt der Arduino doch auch keinen Strom.
Wozu dann einen extra Schalter?

hallo Jörg,

 Du hast natürlich recht... manchmal sieht man den Wald vor lauter Bäumen nicht!!!!

schönen Abend
Andreas

Ich kriege bald die Kriese
Habe nun schon zwei von den Dingern zusammengefriemelt.
Verdrahtung gemäß Anleitung, Programm ohne Probleme geladen (alter Bootloader), Display zeigt sauber an, aber die Teile zählen nicht.
Verschiedene Muster probiert auch die Segmentscheibe der A700, alles nix.
Teste aber bisher ausschließlich über USB, also ohne gesonderte Stromversorgung.

Detlef.....zeig mal deinen Aufbau bitte.

Arduino

Display

Abtaster

Verdrahtung wie von Bruno beschrieben und das Programm von Bruno.

Von A700 Segmentscheibe, über Viertelscheibe und Stroboscheibe vom PS probiert, die Dinger zählen nicht.

Werde morgen bzw. heute mal mit ner anderen Stromversorgung testen.

(10.05.2020, 18:08)Baruse schrieb: [ -> ]Der Einbau der Lichtschranken bei einer B77 gestaltet sich erstaunlich einfach



und läuft auf Anhieb, ohne irgendwelche Streifen aufkleben zu müssen.
Den Pulsecount werde ich evtl. noch verändern, damit es halbwegs zum analogen Zählwerk paßt

Guten morgen !

Danke an Baruse für die lösung meines klitze kleinen problem !
Habe es so wie beschrieben eingebaut, und klappt wunderbar, keine zwei schritte zu rück. . .

Hätte eingentlich auch drauf kommen können ich tro...el . . .

Hatte schohn den alten zähler wieder eingebaut. . . .




Musste aber 3 weisse dingsbums ankleben. . .

So, die erste ist feddich, nun geht es der Sony, und dann der A77 an den kragen. . . . . sollte aber keine probleme geben


 Klasse das so ein forum gibt wo alla helfen so weit sie können

und nun ein verdienten

(11.05.2020, 06:34)dedefr schrieb: [ -> ]Musste aber 3 weisse dingsbums ankleben. . .

Ich sehe förmlich den nächsten Hype auf ebay.fr: "Vente de 3 gadgets blancs pour le Revox B77."

LG
