(30.04.2020, 07:43)Rüsselfant schrieb: [ -> ]Ach sooo...heisst das, dass der Impulsausgang, Bandsteuerungen wie "STOP" bei Null auslöst?

Jopp

(30.04.2020, 07:44)DIYLAB schrieb: [ -> ]

(30.04.2020, 07:43)Rüsselfant schrieb: [ -> ]Ach sooo...heisst das, dass der Impulsausgang, Bandsteuerungen wie "STOP" bei Null auslöst?

Jopp

So langsam kriege ich Spass an der Sache :-)

habe ebend die Teile bestellt, bin ja mal gespannt

(30.04.2020, 07:43)Rüsselfant schrieb: [ -> ]Noch ne Frage, hier ein Photo, Wofür ist CTRL ?   Was kann ich damit kontrollieren?

Ich Frage um Transparenz für Alle zu schaffen



LG

Ingo

Ich zietiere mich mal eben selber damit der obige Beitrag da hin gehört, wo er hin soll  :-)

(30.04.2020, 08:32)Rüsselfant schrieb: [ -> ]Noch ne Frage, hier ein Photo, Wofür ist CTRL ?   Was kann ich damit kontrollieren?
Ich Frage um Transparenz für Alle zu schaffen

Hi Ingo,

auf den Modulen ist eine Konstantstromquelle für die Infrarot-LEDs (Sende-LEDs) verbaut.
Über diesen Pin könnte man via Software die LEDs beeinflussen. Je nach Modul und Software EIN/AUS schalten oder dimmen.
Ist der PIN unbenutzt, leuchten die LEDs auf dem Modul gleichmäßig - mehr wollen und brauchen wir nicht.

LG

Heute das immens grosse anzeigen bekommen

Die passt in alle meinen BM rein, klasse !

(30.04.2020, 10:28)dedefr schrieb: [ -> ]Heute das immens grosse anzeigen bekommen

Die passt in alle meinen BM rein, klasse !

Welche BM hast du?

ich habe erstmal Kabel gesammelt

(30.04.2020, 10:28)dedefr schrieb: [ -> ]Heute das immens grosse anzeigen bekommen
Die passt in alle meinen BM rein, klasse !

Supi
Bin gespannt, bei wem es zuerst leuchtet

LG

(30.04.2020, 10:33)Rüsselfant schrieb: [ -> ]

(30.04.2020, 10:28)dedefr schrieb: [ -> ]Heute das immens grosse anzeigen bekommen

Die passt in alle meinen BM rein, klasse !

Welche BM hast du?

ich habe erstmal Kabel gesammelt

reVox B77
Akai GX 630D-SS
Sony TC 788-4
reVox A77
unter anderen. . .

Ich mach dann auch mal mit   Hatte hier schon einen Arduino, schnell mal programmiert (old bootloader   ) hat prima geklappt, aber die Anleitung ist ja auch wirklich toll

Mich interessiert auch, ob ich die in meiner A77 vorhandene Reflexscheibe vom Play memory gleichzeitig auch für einen Zähler verwenden kann. Platz ist genug da.

Ich werde dann mal beide Sensoren testen, 4 bzw. 8 mm.

(30.04.2020, 10:50)dedefr schrieb: [ -> ]

(30.04.2020, 10:33)Rüsselfant schrieb: [ -> ]

(30.04.2020, 10:28)dedefr schrieb: [ -> ]Heute das immens grosse anzeigen bekommen

Die passt in alle meinen BM rein, klasse !

Welche BM hast du?

ich habe erstmal Kabel gesammelt

reVox B77
Akai GX 630D-SS
Sony TC 788-4
reVox A77
unter anderen. . .

ööööhhhmmmmm    hat sie 630er die gleich Öffnungsgrösse des Zählwerks wie die 620er??

Weiss ich nicht. . . .

(30.04.2020, 11:17)dedefr schrieb: [ -> ]Weiss ich nicht. . . .

kumma, so sieht datt bei mir aus

raussägen, so das man es wenn nötig wieder einkleben kann

(30.04.2020, 12:04)sensor schrieb: [ -> ]raussägen, so das man es wenn nötig wieder einkleben kann

erstmal nicht...ich warte erst mal ab.

Nicht mutwillig kapott machen...erstmal ein paar Nächte drüber schlafen

Zudem läuft ja auch noch nix

Zunächst mal ein DANKE an Bruno für die Klasse-Arbeit die nun wirklich vielen Leuten die Möglichkeit geben sollte ihr Tonbandgerät aufzupeppen und auf "Ballfinger-Niveau" zu heben  .
Nur mal so als Anregung... vielleicht sollte man nun die "mechanischen Anpassungen" an die jeweiligen Bandmaschinen in einen Extra-Thread auslagern und sich hier auf Fragen und Anregungen zum "reinen Zähler" beschränken. Sonst wird das wieder extrem mühsam wenn man Informationen sucht und hunderte Seiten durchackern muss wo Schraubenlängen und Details zu Bandmaschinen diskutiert werden die nur wenige besitzen.

viele Grüße und schönen Tag
Andreas

Samma Bruno,

1 hab ich wahrscheinlich falsch gelötet, kommt wahrscheinlich nach unten

Wo kommen nun 2 und 3 hin ?Ich bin confused....

EDIT:   bin nun mit nem 2adrigen Kabel auf die 2 gegangen   stand so in der Ebay beschreibung


Display ist ja eh angeschlossen  leuchtet nüscht  :-(

Haaaaaalt  STOP


Ging nicht weil er mit dem Bootloader nicht klar kam...bin auf den " old " Bootloader gegangen, hochgeladen   Display leuchtet

Warum er aber -0002 anzeigt, weiss ich nicht
Reset und externe Stromquelle sind noch nicht angeschlossen
Stromversorgung aktuell über USB

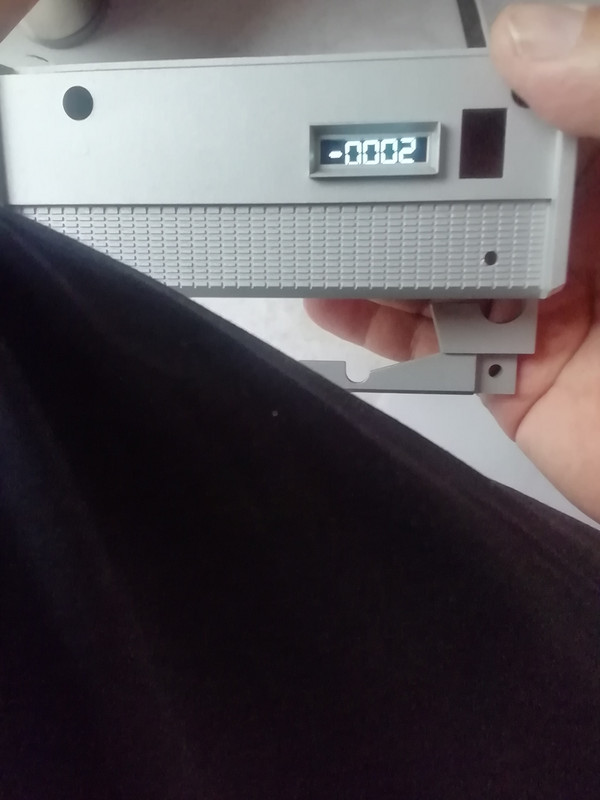

So würde das Display in der GX620 aussehen

Moin Ingo,

(30.04.2020, 16:25)Rüsselfant schrieb: [ -> ]hab ich wahrscheinlich falsch gelötet, kommt wahrscheinlich nach unten

andersrum wäre bwesser gewesen.

(30.04.2020, 16:25)Rüsselfant schrieb: [ -> ]Wo kommen nun 2 und 3 hin ?Ich bin confused....

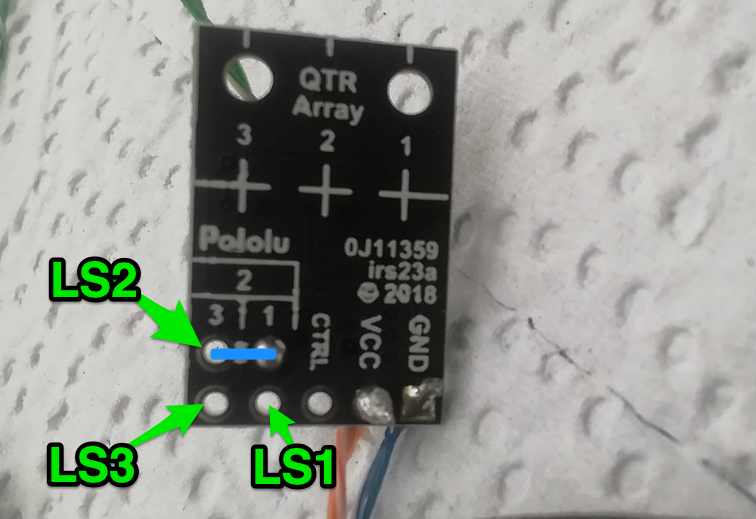

Hier die Übersicht, steht aber auch direkt auf der Platine.
*Ich würde LS1 und LS3 anschließen, dann ist die mittlere aus und du hast 8mm Abstand zwischen den Sensoren.

(30.04.2020, 16:25)Rüsselfant schrieb: [ -> ]Display leuchtet

Ich seh nix  .
Edith: ha! ein Bild, es tut

(30.04.2020, 16:25)Rüsselfant schrieb: [ -> ]Warum er aber -0002 anzeigt, weiss ich nicht

Er holt sich beim Start den Wert aus dem internen Speicher (EEPROM). Da stand halt -2 drin und wird so angezeigt.
Wenn alles arbeitet, werden auch die korrekten Werte abgespeichert (oder den zukünftigen '00000'-Taster drücken und dann steht nach ein paar Sekunden auch 0 im Speicher).

LG

(30.04.2020, 17:24)Rüsselfant schrieb: [ -> ]Haaaaaalt  STOP


Ging nicht weil er mit dem Bootloader nicht klar kam...bin auf den " old " Bootloader gegangen, hochgeladen   Display leuchtet

Warum er aber -0002 anzeigt, weiss ich nicht
Reset und externe Stromquelle sind noch nicht angeschlossen
Stromversorgung aktuell über USB




So würde das Display in der GX620 aussehen

Selbstzitat

Hey Ingo,

du hast ja tolle "Testkacheln" mit markanten hell/dunkel Übergängen!
Einfach mal den Sensor in kreisenden Bewegungen drüberbewegen und gucken, ob was zählt



LG

(30.04.2020, 17:46)DIYLAB schrieb: [ -> ]Hey Ingo,

du hast ja tolle "Testkacheln" mit markanten hell/dunkel Übergängen!
Einfach mal den Sensor in kreisenden Bewegungen drüberbewegen und gucken, ob was zählt



LG

Jau,  er zählt...aber unregelmässig


Thema RESET Knopf muss ich auch noch angehen.

(30.04.2020, 17:58)Rüsselfant schrieb: [ -> ]Jau,  er zählt...aber unregelmässig

Na ist doch klar, weit entfernt von realen Einsatzbedingungen.
Ich muss mal ein Posting verfassen zur Abtastung.
Vielleicht noch heute, mal gucken.

(30.04.2020, 17:37)DIYLAB schrieb: [ -> ]

(30.04.2020, 16:25)Rüsselfant schrieb: [ -> ]en nun 2 und 3 hin ?Ich bin confused....

Hier die Übersicht, steht aber auch direkt auf der Platine.
*Ich würde LS1 und LS3 anschließen, dann ist die mittlere aus und du hast 8mm Abstand zwischen den Sensoren.

Ähhh  du schriebst:

Hier die Übersicht, steht aber auch direkt auf der Platine.

*Ich würde LS1 und LS3 anschließen, dann ist die mittlere aus und du hast 8mm Abstand zwischen den Sensoren.



Also 2 wechlassen...auch auf der anderen Platine, woll?

Welchen Vorteil hätte der 8mm Abstand?

Übrigens, damit das ganze Projekt auch rund wird ...
... wenn wir einen Software-Stand erreicht haben, mit dem alle zufrieden sind, dann mache ich, basierend aus dem einen Programm, ein paar weitere Versionen für verschiedene Displays.
Es gibt ja so tolle Displays, auch ganz normale 7-Segment LED Anzeigen und auch Exoten, wie dieses uralte dbox1-Display, welches ich gerade eben zu neuem Leben erweckt habe .

Recht pornös, das olle Teil - ist eine Dot-Matrix mit 8 Stellen
Aber das nur am Rande, gehört nicht in den Thread.
