Onkyo Vorstufe P 3030 -Phono Kapazität
#1
Hallo,

ich gönne meiner Onkyo Vorstufe gerade einen neuen Service - Schalterpflege, neue Lämpchen, Lötstellen usw.

Da ich die Phono-Sektion nutzen möchte, wollte ich nach der Eingangs-Kapazität schauen - habe da aber doch etwas Schwierigkeiten.

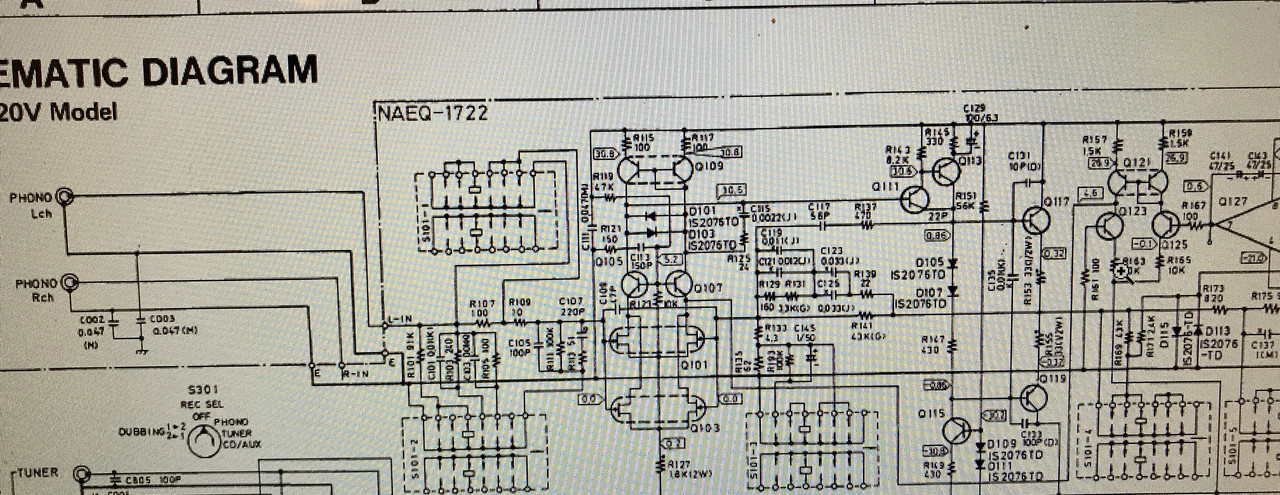

Wie hoch ist die Eingangs-Kapazität der P 3030, bzw. welche Kondensatoren bilden die Eingangs-Kapazität ? ( C 113 ? )


Olaf



[Bild: 16-BD5139-C460-4-C62-8-DEA-BE3841385-AA5.jpg]
Zitieren
#2
C113 filtert Störspitzen an der Kaskode heraus und hat keinen Einfluss auf die Eingangskapazität.
Leider ist das Schaltbild nicht sonderlich hilfreich, denn in der Darstellung des Schalters der Eingangskapazität/-impedanz S101 wird er mit sechs Stufen dargestellt, hat doch aber nur fünf ?
Das rechte Netzwerk vor den Eingangs-FETs rund um C105 und C107 hängt immer an Masse ? Das ergibt wenig Sinn. Möglicherweise ist die Schaltreihenfolge spiegelverkehrt dargestellt.

[Bild: PDRyYq2l.jpg]
[-] 1 Mitglied sagt Danke an Florida Boy für diesen Beitrag:
  • Daywalker
Zitieren
#3
Die wirkende Eingangskapazität lässt sich nicht über das Schaltbild ermitteln. Eventuell ist sie ja praxisgerecht?
[-] 1 Mitglied sagt Danke an scope für diesen Beitrag:
  • Daywalker
Zitieren
#4
(26.03.2023, 09:20)Florida Boy schrieb: C113 filtert Störspitzen an der Kaskode heraus und hat keinen Einfluss auf die Eingangskapazität.
Leider ist das Schaltbild nicht sonderlich hilfreich, denn in der Darstellung des Schalters der Eingangskapazität/-impedanz S101 wird er mit sechs Stufen dargestellt, hat doch aber nur fünf ?
Das rechte Netzwerk vor den Eingangs-FETs rund um C105 und C107 hängt immer an Masse ? Das ergibt wenig Sinn. Möglicherweise ist die Schaltreihenfolge spiegelverkehrt dargestellt.

[Bild: PDRyYq2l.jpg]

OK, dann bin ich ja nicht allein - ich werde da nämlich auch nicht schlau draus.

(26.03.2023, 09:42)scope schrieb: Die wirkende Eingangskapazität lässt sich nicht über das Schaltbild ermitteln.  Eventuell ist sie ja praxisgerecht?

Also nur per Messung zu ermitteln - das dachte ich mir schon.  Denker



Danke euch beiden ! Thumbsup
Zitieren
#5
Amplitudenfrequenzgang mit etwa 500mH (altes MM system in Serie mit dem Generator) messen (Soundkarte reicht) und schauen, was zwischen 6 und 15 KHz passiert.
[-] 1 Mitglied sagt Danke an scope für diesen Beitrag:
  • Daywalker
Zitieren
