Ess Hochtöner wo ist plus und Minus
|
07.02.2024, 12:21
(Dieser Beitrag wurde zuletzt bearbeitet: 07.02.2024, 12:42 von vincent1958.)
ich behaupte braun ist minus , man kann es mit einer batterie aber testen
du nimmst eine kleine 1,5V Batterie und hätlst das Lautsprecherkabel KURZ an die Pole. Wenn die Membran nach AUSSEN springt, ist as Kabel, an dem der Pluspol der Batterie war, auch das Kabel, was zum Pluspol des Lautsprechers geht. Wenn die Membran nach INNEN geht, ist es andersrum edit, der hat ja keine membran , also ist der tip für die katz , sorry
Beim AMT bewegt sich die Membrane nicht nach innen oder außen, sondern die Falten ziehen sich zusammen
oder öffnen sich. So wird die Luft in den Falten bewegt. Ich hatte die AMT 1 mit dem großen Hochtöner, da war das violette Kabel plus. Laut diesem Artikel soll es aber auch vorgekommen sein, dass die Hochtöner ab Werk verpolt waren: ![]() Gruß aus Stadthagen Holger
Die ESS sind von der Farbgebung bei den Strippen "speziell" und es gibt verschiedene Kombinationen. Bei allen aber die ich kenne sind rot, braun oder violett immer minus gewesen. Blau entspricht plus... auch bei meinen AMT ist das so.
Ich erinnere mich, dass es bei der Klang und Ton auch mal Verwirrung bezüglich der Anschlüsse gab... ich hab da noch die Unterlagen zu einem Projekt und schau mal nach. Holger kann also durchaus recht haben... was natürlich eine zweifelsfreie Identifizierung nicht leichter macht!
07.02.2024, 12:46
Geile Speaker, hatte die auch mal früher
Love Over Gold von Dire Straits als Testplatte mit den ESS habe ich die wieder und wieder angehört

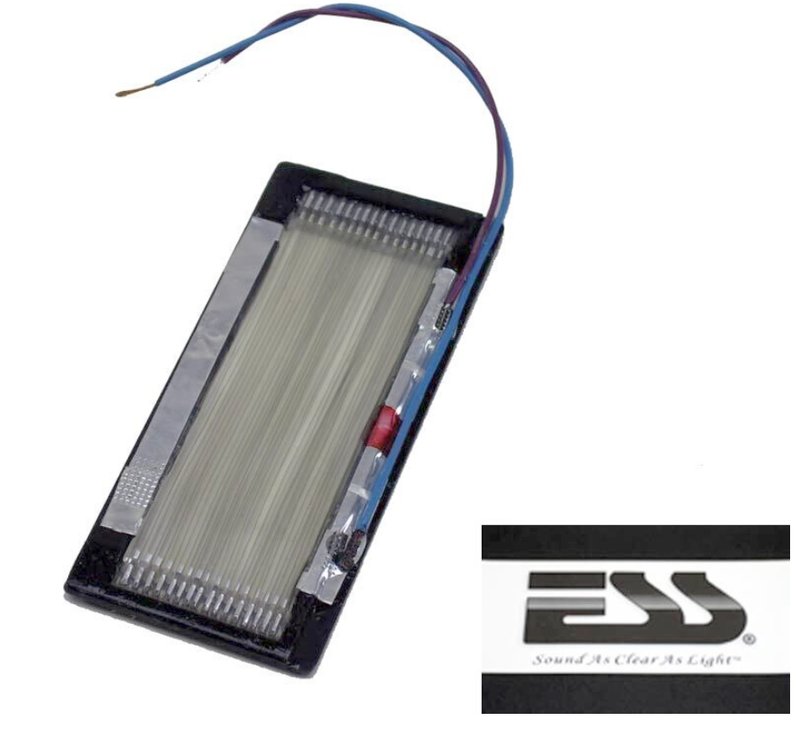

Hier mal ein Foto einer Ersatzmebrane, da kann man sehen, dass der blaue Anschluss an den Minuspol geht:

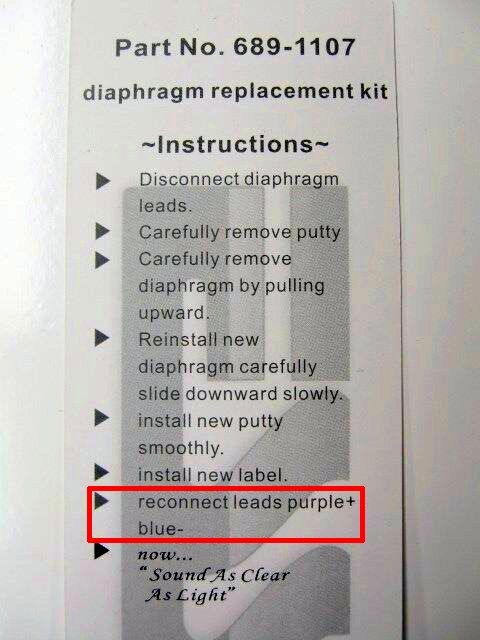

![]() Und die Anweisungen zum Tausch: ![]() Gruß aus Stadthagen Holger
07.02.2024, 16:12
Ich habe es bei allen elektrischen Anschlüssen, gleich ob KFZ, Lautsprecher oder Elektronik, so erlebt, dass der Anschluss mit dem größeren Rotanteil der Pluspol ist. Wer Schwarz oder Blau für Plus nimmt, ist ein extremer Exzentriker. Kann natürlich sein, dass ESS so drauf war.
07.02.2024, 18:03
Wenn in der Einbauanleitung steht: Violett=Plus Blau=Minus, dann ist doch wohl alles gesagt, oder?
Gruß aus Stadthagen Holger
07.02.2024, 18:27
Euch allen vielen Dank für die Mühe
|
|
