Technics SU 7300

[Jan66]

Hallo,grüße an die ganze Gruppe. Ich suche auf diese Art und Weise nun Hilfe mit meinem Technics su 7300. Das Gerät hatte ein paar Probleme, und hab mittlerweile alle Elko ausgetauscht,inklusive Zenerdioden D404 und D 405. Die waren auch durch. Jetzt löst mir die ganze Zeit Sicherung F1 Widerstand R237 ,R239 fängt zum Rauchen an. Hat jemand vielleicht ein Tipp woran das liegt? Danke für jede Antwort.  Grüße Jan

[nice2hear]

hallo Jan und willkommen.

ALLE Elko heisst alle im SU enthaltenen Elko, vom Netzteil über die Vorstufe, Klangregelung bis zur Endstufe?
Defekte Elko durch Messen gefunden? Oder pauschal getauscht, weil.........

Schaltplan/Service Manual scheint dir vorzulegen wenn ich die ZDioden u. Widerstand "Infos" richtig interpretiere.

also, auch nachdem die Sicherung "durch ist" rauchen die beiden R weiter??

Grundlagen Elektronik bekannt? so etwa
- Widerstände werden warm/heiß (und danach rauchend), wenn der Strom durch sie zu zu groß ist.
Gründe können sein:
zu hohe Spannungen "vor" dem Widerstand
Kurzschluss (oder nah dran) hinter dem Widerstand
......

ZDioden waren "durch" heisst durchgebrannt, also ohne Funktion oder haben einen (ohmmässig gemessenen) Kurzschluss?

Wie war die Ausgangslage? Ohne systematische Ursachensuche ist es schwierig Probleme einzugrenzen und Ursachen zu finden.
Und Reihenfolgen von Ereignissen sind dazu wichtig zu wissen.

Also klär uns auf bitte

und hier gibt es auch schon nen SU-7300 Thread: https://old-fidelity-forum.de/thread-13533.html

[Jan66]

Erstmal danke für die Antwort, ich habe die elkos , also alle Elektrolyt Kondensatoren grundsätzlich getauscht, weil die noch alle Original waren und wollte die erneuern. Z.B ein mit 1000uf hatte nur 670uf, die großen weil sie OL angezeigt haben, dachte die sind kurzgeschlossen, bie kleine auf dem Ton weg die hatten noch gute werte, aber auch ausgetauscht. Die zenerdioden, die 14V hatte mir Durchgang in beiden Richtungen. Ehrlich gesagt, bin da nicht ganz so fit, ich bin nur Elektroniker für Gebäude und Energien. Also komplexe Messungen könnte nicht durchführen, weil mir immer eine Sicherung auslöst. Die Messungen die ich vor auslösen geschafft habe, war z.b nach dem trafo 120V , Transistoren 37V, Brückengleichrichter 35V . Hab leider auf die schnelle nicht aufgeschrieben.

[nice2hear]

ok, aber der Verstärke hat mal einige Zeit bei dir funktioniert, oder hast du den defekt bekommen??

[Jan66]

Also das Gerät war schon defekt. Da war die Sicherung F3 schon kaputt, außerdem hat Main Ausgang nicht funktioniert. Dazu waren einige Brand stellen auf den elkos sichtbar. Beim einschalten hat es sehr laute plopp gemacht.

[scope]

Dazu waren einige Brand stellen auf den elkos sichtbar.

....was man sich mittlerweile alles einfallen lässt, um endlich mal die Elkos wechseln zu können.   Einfach herrlich!

[Jan66]

Ich habe es vor einem Monat gekauft für 80€ und nach dem ich es aufgemacht habe hab den ganzen schaden gesehen. Die platine hat zuerst ausgesehen wie eine Matratze. Da war 50jährige Staub Schicht

[scope]

Ich hätte da auf jeden Fall die Platine gewechselt. Schon wegen der Brandspuren...

[Florida Boy]

Also mir fliegen auch pausenlos diverse Kondensatoren um die Ohren.
Dir fehlt es einfach an Glauben.

[HVfanatic]

Stell doch mal Fotos der Brandspuren ein.

[Jan66]

---

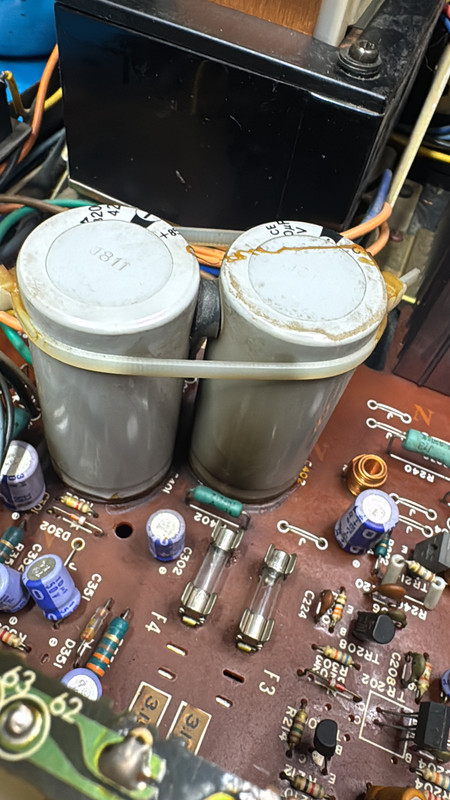

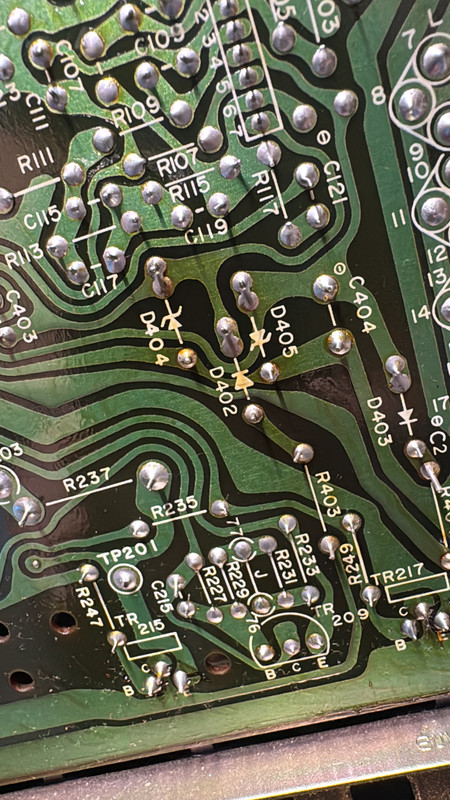

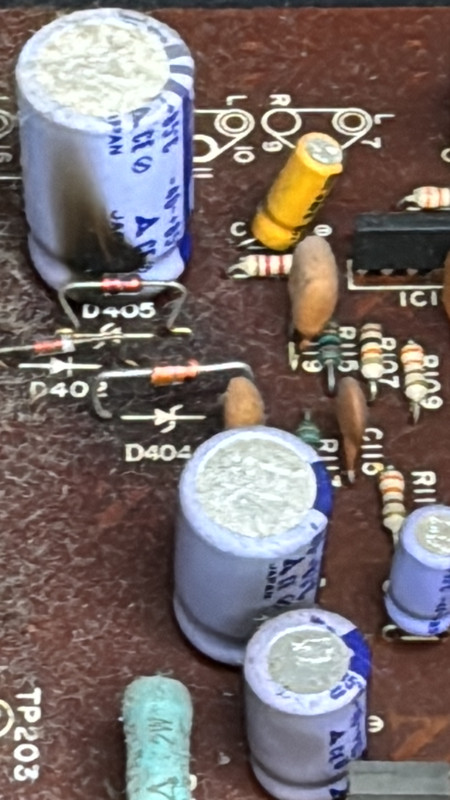

Das sind ein paar Bilder nach der grobe Reinigung

[nice2hear]

Jan, du merkst schon, unterschiedliche Leute die sich mit Reparaturen beschäftigen haben unterschiedliche Ansätze... und kommunizieren dass dan hier auch oft so.. um es diplomatisch zu sagen.

Was aber die Meisten beherzigen ist... zuerst Fehler möglichst durch Messungen finden/lokalisieren bevor eine "Austauschorgie" anfängt.
Weil letzteres immer auch das Risiko birgt, dass man sich neue zusätzliche Fehler einbaut, was die Sache doppelt kompliziert macht.

Hier kann ich nur empfehlen zuerst im Netzteil "dafür zu sorgen" dass alle Betriebsspannungen stabil sind. Dazu den Endstufenteil möglichst "abtrennen"
Ich schaue mal nachher ins Service Manual welcher Weg sich dazu anbietet..
