Hallo nice2hear,alle drei Widerstände sind einseitig raus und F1 ist durchgebrannt . F5 verschont geblieben.

[Jan66]

Hallo,hätte noch Frage. Also falls es auch die Transistoren erwischt hat,gibt es noch erstz für die? Hab mich bißchen umgeschaut,aber ich finde diese nicht.

[nice2hear]

Hallo nice2hear,alle drei Widerstände sind einseitig raus und F1 ist durchgebrannt . F5 verschont geblieben.

[Achtung, Hinweis zu den Sicherungen unten in #31 beachten]
Nen bisschen komisch ist das schon, dass bei 2 Sicherungen die laut Schaltplan in Reihe hintereinander geschaltet sind erst die mit 3,15A durchbrennt statt die "schwächere" mit  1,6A.

Sind deine 3,15A Sicherungen auch träge (AT Aufdruck) oder F (Flink, deutsch für schnell)

Was sollte man nun weiter schauen?
- um sicherzugehen dass der rechte Kanal nicht doch auch defekte Transistoren hat kannst du die anderen grünen Widerstände R238/240 auch entlöten.

Aber sonst sollte man mit dem Multimeter mal im kleinen Widerstandsmodus messen, welche Werte im Netzteil GEGEN MASSE vorliegen.
Natürlich Stromkabel raus, ist sicher klar.

(Bild von der Vorseite nach hier geholt um die Hinweise zum Netzteil besser verfolgen zu können)

Am einfachsten kommst du an die 39V Leitungen von oben vermutlich an den Widerständen R403 R404 und zwar nicht an der Seite mit der Diode.
Achtung, da die grossen Siebelkos C401/402 mit je 8200µF (oder was du eingebaut hast) sich bei der Ohmmessung durch die geringe Messspannung aufladen wrden,
ist der Widerstand sicher erst kurz 0 ohm, muss dann aber langsam ansteigen bis zu mehreren hundert Ohm (geschätzt!)
Mess mit den Messkabeln in beide Richtungen.
Dokumentiere die Werte genau.

Mit Transistoren beschäftigen wir uns wenn wir wissen welche defekt sind.
Grüße

[scope]

,gibt es noch erstz für die? Hab mich bißchen umgeschaut,aber ich finde diese nicht.

Gibt´s noch...Hier ein paar Beispiele, gebraucht, oder neu.

https://www.ebay.de/itm/205653153845?_sk...R8Tbq4mHZw

https://www.ebay.de/itm/358110406783?_sk...BMxNuriYdn

usw....

[nice2hear]

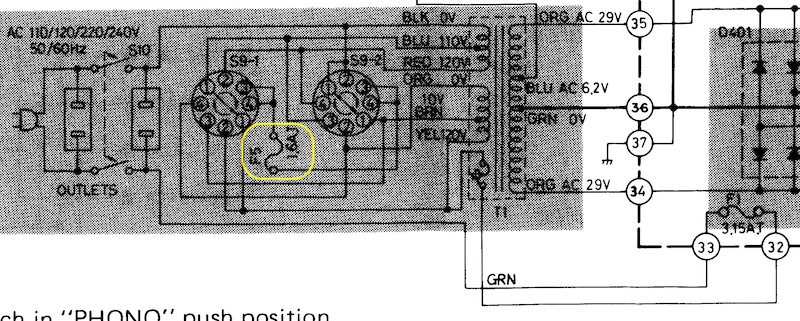

als ich eben das Schaltbild vom Netzteil von er vorreite auf diese übertragen habe, fiel mir am linken Bildrand etwas auch...

Hie nochmal größer der Teil:

F5 / 1,6A Sicherung ist NICHT die direkt bei der Trafowicklung gezeigt, sondern weiter links Teil des Voltage-Selectors!

und da macht sie wirklich Sinn, weil sie nur im "220/240V" Mode genutzt wird, also im Stromweg liegt.
im "110/120V" Mode fliesst ja im Verstärker bei gleicher Leistung der doppelte Strom, da ist dann nur die F1/ 3,15A Sicherung im Stromweg.

DIe F1 ist aber auch zusätzlich (also bei allen Eingangsspannungen) bei 220/240V im Stromweg.
heisst, der nun grau geänderte Satz in meinem Vorposting ist weiterhin gültig.

Die gezeigte Sicherung IM Trafo T1 Primärseite wird dann vermutlich eine Thermosicherung sein, die bei Überhitzung des Trafos auslöst..

Ändert alles nichts an der Aufgabenstellung "Ohmmessungen" wie in #29 geschrieben..
