Umrüstung "Philips GA 212" von DIN auf Cinch

[Pernod61]

Hallo,

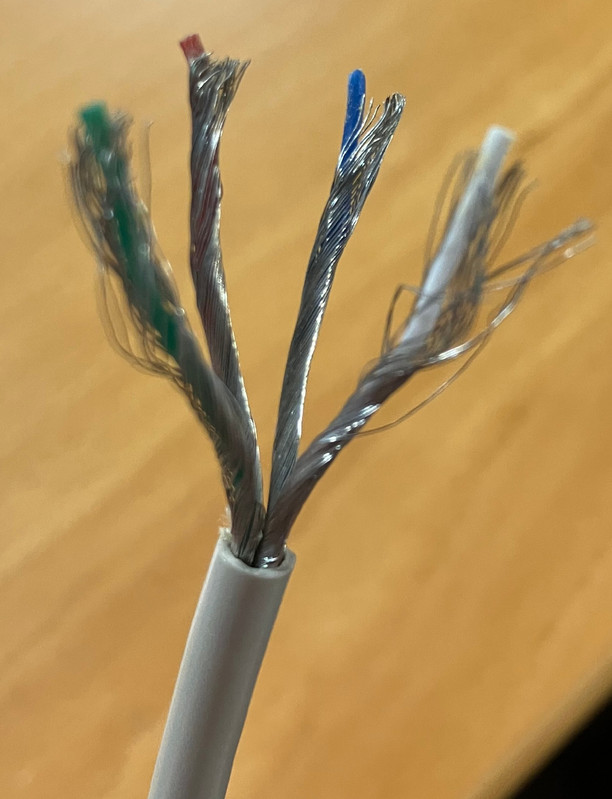

ich habe am letzten Wochenende einen "Philips GA 212" erworben. Diesen würde ich gern von DIN auf Cinch umrüsten, zumal das Kabel nicht mehr optimal im Cinch-Stecker steckte. Bei Dual-Plattenspielern habe ich die Umrüstung schon mehrfach erfolgreich durchgeführt, z.T. mit und z.T. ohne gesondertes Erdungsleitung. Beim Philips-Player bin ich etwas irritiert. Wie Ihr dem Foto 1 entnehmen könnt, kommen nicht wie bei Dual 2 Litzen (rot und gelb) zzgl. Masse am Stecker an, sondern 4 Litzen (rot, weiß, grün und blau), die jeweils von Masse umwickelt sind.

Ich würde die "rote" Signalleitung an den rechten und die "weiße" Signalleitung an den linken Cinch-Stecker anlöten. Meine Frage an die Experten unter Euch, die bereits einen "Philips GA 2012" o.ä. erfolgreich von DIN auf Cinch umgerüstet haben: Was verwende ich für den linken und rechten Cinch-Stecker jeweils als Masse?

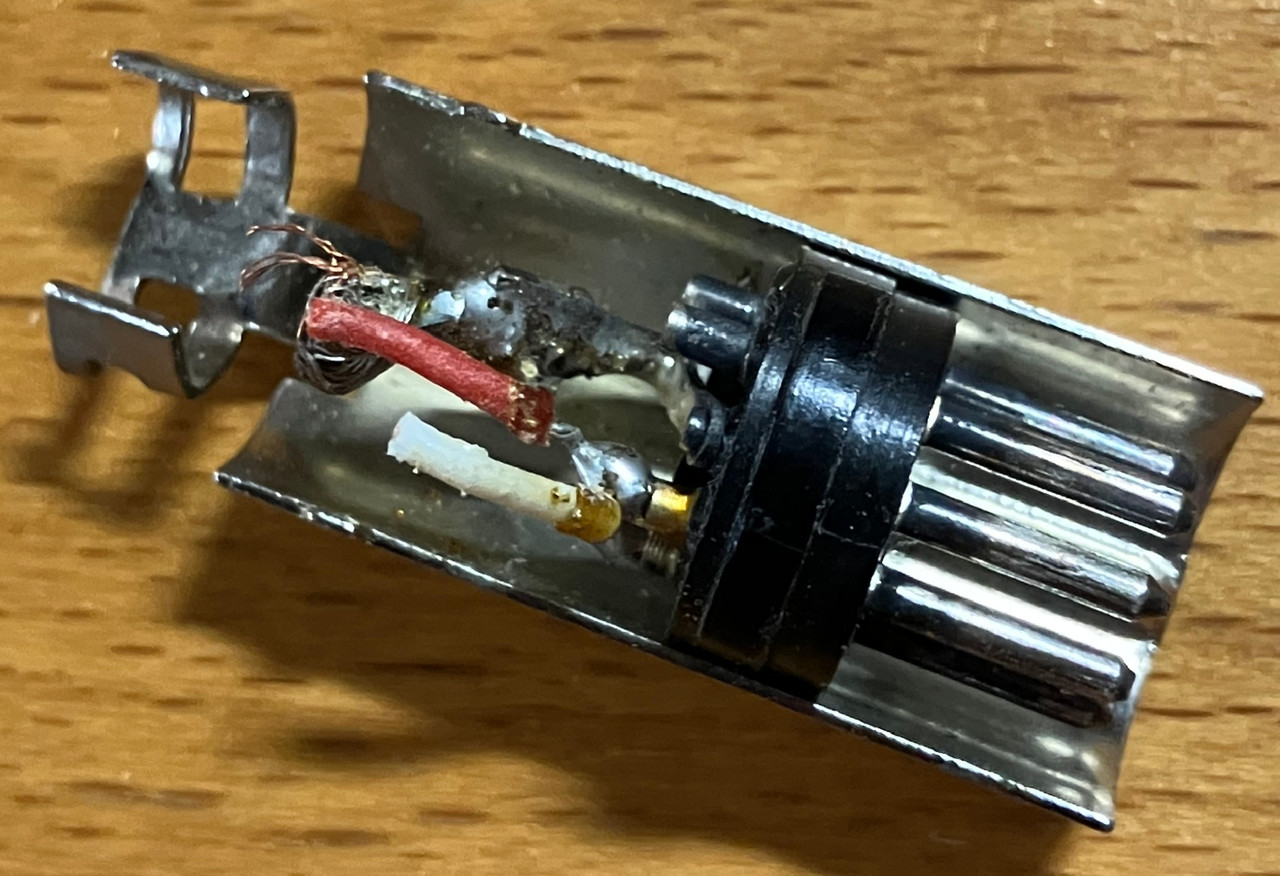

Das Foto 2 zeigt den Stecker von innen. Man kann nur schwer erkennen, ob "grün", "blau" und sämtliche Masseleitungen im DIN-Stecker als Masse dienen. Falls ja, würde ich "grün" und die Masseleitungen von "rot" und "grün" am rechten Cinch-Stecker als Masse anlöten und "blau" und die Masseleitungen von "weiß" und "blau" am linken Cinch-Stecker.

Ich bin auf Eure Rückmeldungen gespannt. Vorab vielen Dank für Eure Unterstützung.

Gruß
Andreas




[ted_am_see]

Hi!
Das Service Manual findest du wie üblich Hier bei Tanya .

Dort drin findet sich das Chinch-Verkabelungsschema:

[Pernod61]

Hi!
Das Service Manual findest du wie üblich Hier bei Tanya .

Dort drin findet sich das Chinch-Verkabelungsschema:

Vielen Dank, Gruß Andreas
