Bilder der aktuellen Basteleien

[Musikliebhaber72]

Fotos gemacht und bei der Auswertung noch entdeckt, dass es zwei Funkenstrecken gibt.

Holy shit...

kein wunder das die Sicherung gekommen ist...
schon geöffnet?

bei nochmaligem anschauen, scheinen es zwei dioden zu sein die da so vor sich hin brutzeln... (sogenannte Leuchtdioden) (ok, der war flach)

[Fürchtenix]

Ist noch nicht geöffnet, aber eine Instandsetzung sollte kein Problem sein.

Edit: Ich wage zwar kaum, drauf zu hoffen - aber vielleicht bewirkt dies "wackelige" Netzteil (wobei die Funkerei nach 230V=On nur 1-2 Sekunden dauert) die Instabilität der GraKa.

[Stefan .]

CD-Player = dead in transport. Der Spindelmotor wurde auch schon mit Heißkleber versucht zu fixieren...

Das sieht doch aus wie eine KSS150 KSS213 oder KSS240. Die Schubstange ist doch normal wirklich fest in den Halterungen -- es sei denn jemand hat beim Tausch gepfuscht und die Endarretierung nicht sauber wieder geschlossen.
Um das Ding durch Transport in den Zustand zu bekommen müsse alles drumrum in Trümmern liegen..... Das schafft nicht mal der Götterbote.....

KSS210

ABER keine vernünftige Peripherie. Ist ein Telefunken DP1000CD und das Laufwerk ist das billigste und schlimmste was es so gab, futzelig und gerade so funktionierend.
(Identisch bei HS685 und HS695)

Ich glaube sogar, dass die damals bei der BOM richtig gekotzt haben, weil sie von Sony zum Laser die passenden Leiterplattenbuchsen und CXA1081 kaufen mussten.
Der Rest ist so...naja, echt schlechte Qualität. Nicht die Bauteile sondern wie es zusammengekloppt wurde. Im Werk haben sie schon Leiterbahnen reparieren üssen, weil entweder die Leiterplatten beim Einbau oder beim Trennen gebrochen/gerissen sind.

[ted_am_see]

Immerhin hatte die PLastikbüchse Burr-Brown-Wandler.....

[Stefan .]

Nix Plastik.

Gehäuse und Front sind Metall.

Nochmal: technisch (Schaltung, Bauteile, Funktion) sind die Dinger top. Nur eben scheiße zusammengekloppt.

[Fürchtenix]

Auftrag: Reparaturversuch an (wegen Defekt) Beifang-MC30 (aktueller Besitzer ist unschuldig ), beide Kanäle tot.




Schritt 1: Zerlegen...
Und da zeigt sich schon die Ursache - da war wohl jemand neugierig auf das Innenleben und hat es mehr oder weniger gewaltsam geöffnet.
2 von 4 Haltenasen abgebrochen.






Und die Drähte vom Anschlusspanel abgerissen.








Löten war schon ab Werk nicht vorgesehen, die Drähte sind irgendwie mechanisch mit den Pins verbunden.
Anscheinend wurden sie durch die zu Beginn komplett hohlen Pins gesteckt und durch Einpressen von "Endstücken" mit den Pins elektrisch verbunden.
Ist aber nur ne Vermutung ohne praktischen Nutzen für eine Rep. - man könnte anhand des übernächsten Fotos auch vermuten, daß die Drähte in den Mitten der Endstücke enden (wie auch immer die darin festgemacht sind)








Meine feinste Lötspitze - mal sehn, ob ich damit irgendwas bewirken kann.




PS: vielleicht wurde es auch nur "aufgebrochen", weil es schon ein- oder beidseitig tot war (Spule(n) kaputt).

[Der Suchende]

Matze, halt ein!
Du MUSST da jetzt ein gelbes Kabel mit 0,75² einlöten.

DANN geht der Vorhang aber mal so RICHTIG auf

[Fürchtenix]

Matze, halt ein!
Du MUSST da jetzt ein gelbes Kabel mit 0,75² einlöten....

Ich glaub, das passt nicht rein.

[Der Suchende]

Dremel

[Fürchtenix]

Ahhhh, danke.

[ted_am_see]

Stilleben beim Basteln.....

.... und dann kommt der Moment wo Du an deinen Lagerbeständen merkst, dass du sowas schon ziemlich lange machst......



[Norbsi]

Mein Revox H11 hat noch ein Ersatzlaufwerk und wird fast nie gebraucht, eigentlich schade!
Da ich das H11 nicht an der Revox H Anlage betreibe, konnte ich es nie fernbedienen, das war der Grund dafür! Es hat keinen eigenen IR Empfänger und ist normalerweise am Verstärker H5 mit einem Kabel angeschlossen und damit auch über die FB steuerbar.
Ich habe mir einen kleinen IR Empfänger von einem alten Fernseher genommen, einen Impedanzwandler (BC548) nachgeschaltet, in ein kleines Kästchen eingebaut und an der Remotebuchse am H11 angeschlossen.
Ging leider nicht...

Dann ist mir eingefallen, dass ja auch das H1 (bzw. B215) und das H11 an der Fernsteuer-Buchse vom H5 Verstärker funktioniert.

Dann muss ich doch die Fernbedienung vom H1 oder B215 nehmen, jetzt geht das, alles Paletti!
Scheinbar wird das IR Signal von der H Fernbedienung in den Code des H1 bzw. B215 im Verstärker H5 umgewandelt.

Hier der Aufbau mit der A700, die auch einen IR Empfänger oben drauf stehen hat:


Das selbstgebaute IR Kästchen:



Liebe Grüße
Norbert

[E280F]

El Cheapo compact


Buscher SE12 spez.


Viele Grüße
Frank

[Stefan .]

JL Audio Fathom f113v2 Subwoofer. Komplett tot.

Standby & Steuerungsnetzteil laufen nicht an.

Diesmal kein Startelko. Ein schnöder Widerstand war hochohmig.

Alleine das Alubrett mit dem fetten Ringkerntrafo bringt es auf unverschämt viele Kilo. Die ganze Kiste wiegt mehr als 50kg.








Der Kunde war damit bereits bei einem großen (Audio-)Reparaturdienstleister in Köln. Die haben ihm das Ding unverrichteter Dinge zurückgegeben. 'Es gibt keine Schaltungsunterlagen, da können wir nichts machen.'
..ich habe auch keine, ich wußte nicht, dass man ohne nichts reparieren kann.

[frank_w]

[ted_am_see]

Es gibt einfach Dinge......

.... die man im Laufe seiner Elektronik-Bastelkarriere einfach mal machen muss -- kennt Ihr das?

Gerade ist mir der Chip in die Finger gefallen und dann musste einfach ein Steckbrett her.

Dinge, die man einfach immer mal zusammenbasteln wollte



(Ich such noch die zwei 1MOhm-Potis für die Paddle-Regler -- dann kann man auch gegeneinander spielen   )

Schöne Adventszeit euch allen!
Harald

Edit: P.S.: Ist natürlich der Klassiker-PONG-Chip Typ AY3-8500 Gugg HIER .
Das Exemplar, dass ich hier draufgesteckt habe ist immerhin NOS aus dem Baujahr 1983.
42 (!!!!) Jahre alt
Braucht man nur noch ein paar OR-Gatter (74LS32), Ne NPN-Transe um den Piepse-Speaker zu betreiben und einen 2MHz Quarz-Oszillator. Und schon kommt das BAS-Signal für den Monitor raus.

Cool

[Musikliebhaber72]

Habe gerade diesen Patienten auf Tisch liegen:

Yamaha Soundbar... lässt sich nicht mehr einschalten, oder anders gesagt man kann sie einschalten und sie geht nach 2 Sekunden wieder in den Standby...

ich glaube nicht das der Fehler in der Soundregelung / Steuerung liegt...


Im Netzteil habe ichs chon so einige Elkos gefunden die ich mal überprüfen muss... Elkogehäuse gegen Masse gemessen Spannung drauf -> nicht gut, auslöten und prüfen (meine Vorgehensweise, geht schnell und hat eine hohe Trefferquote) aber ich denke dass es damit auch noch nicht getan ist, denke Kalte Lötstellen wird es noch geben...

Muss ja einen Grund haben warum das Gerät nach dem Selbtest (2sec) wieder in den Standby geht...

werde mal versuchen ob sich das Gerät im Diagnosemodus anschalten lässt... dann kann ich wenigstens mal die Referenzspannungen prüfen.
evtl. findet das Gerät im Diagnosemodus ja auch selbst den Fehler...

Habt einen Musikreichen Tag
Gruß Jens

[Musikliebhaber72]

Mahlzeit und frohes neues Jahr...

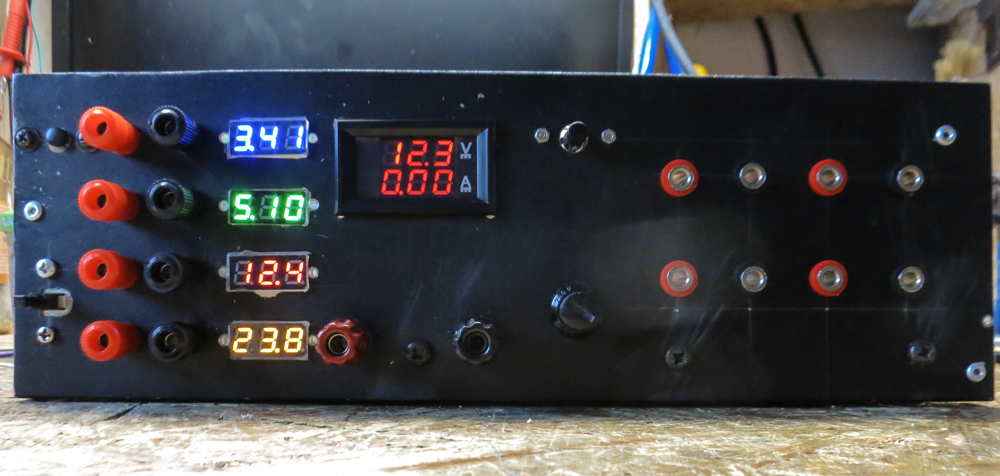

Ich habe diese Woche mal wieder was gebastelt... ich hatte noch ein altes PC Netzteil und einen kleinen Trafo der verschiedene Spannungen macht und habe das mal in einem provisorischen Gehäuse vereint...

die Anzeigen und Bananenbuchsen habe ich mirbeim freundlichen Mann aus fernost bestellt und jetzt konnte ich sie endlich nutzen....
die Spannungen links sind festspannungen aus dem PC Netzteil und die 24 V von einem DC-DC Up-Konverter...
Die DC Spannung in der Mitte ist vom 2.ten 12 V Kreis des Netzteils und soll noch von 0-12V regelbar werden... dafür muss ich mir aber erstmal eine Schaltung suchen, die ich mit vorhandenen Bauteilen aufbauen kann...
die Buchsen rechts kommen vom Trafo aus einem Schlachtgerat, Spannungen 12V 18.5V, 24V und 29,5V AC die brauche ich schonmal umTrafos ohne Bezeichnung zu messen, und als Testspannungen....
Für die AC Spannungen suche ich auch noch solche digitale Spannungsanzeigen(wie links), da habe ich bis jetzt nichts gescheites gefunden die meisten digitalen anzeigen fangen bei 50V an und gehen so bis 300V... als analoge Anzeigen wäre es etwas einfacher, aber so viel Platz habe ich nicht für 4 Anzeigen....

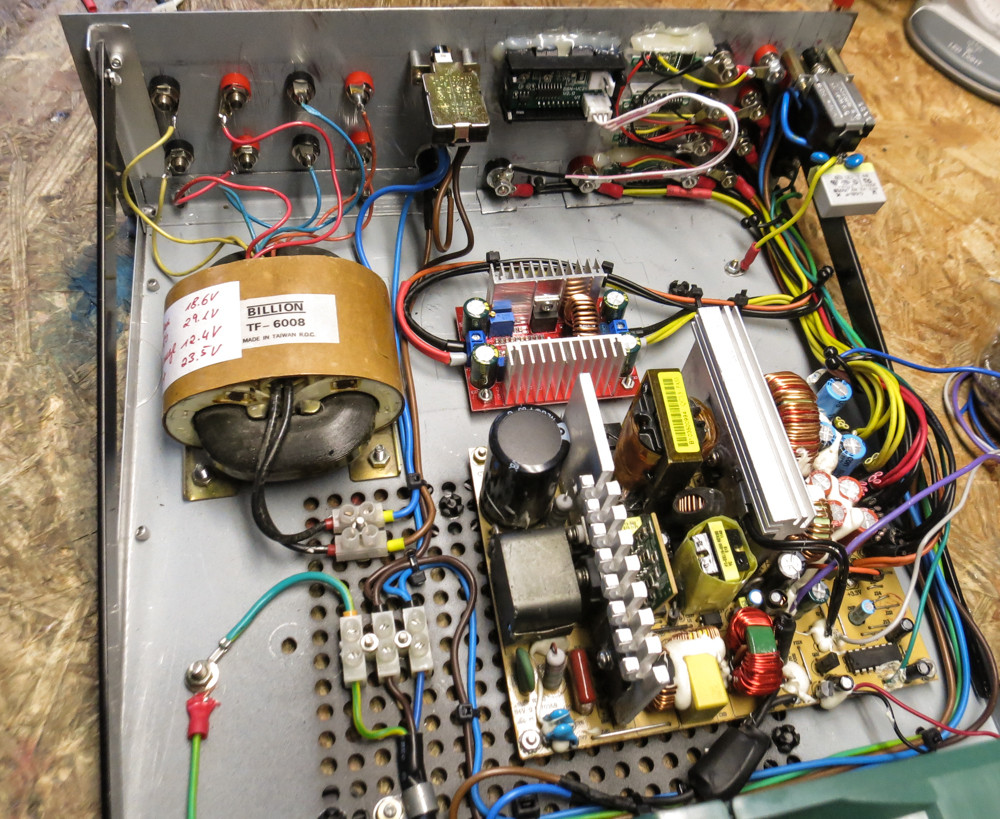

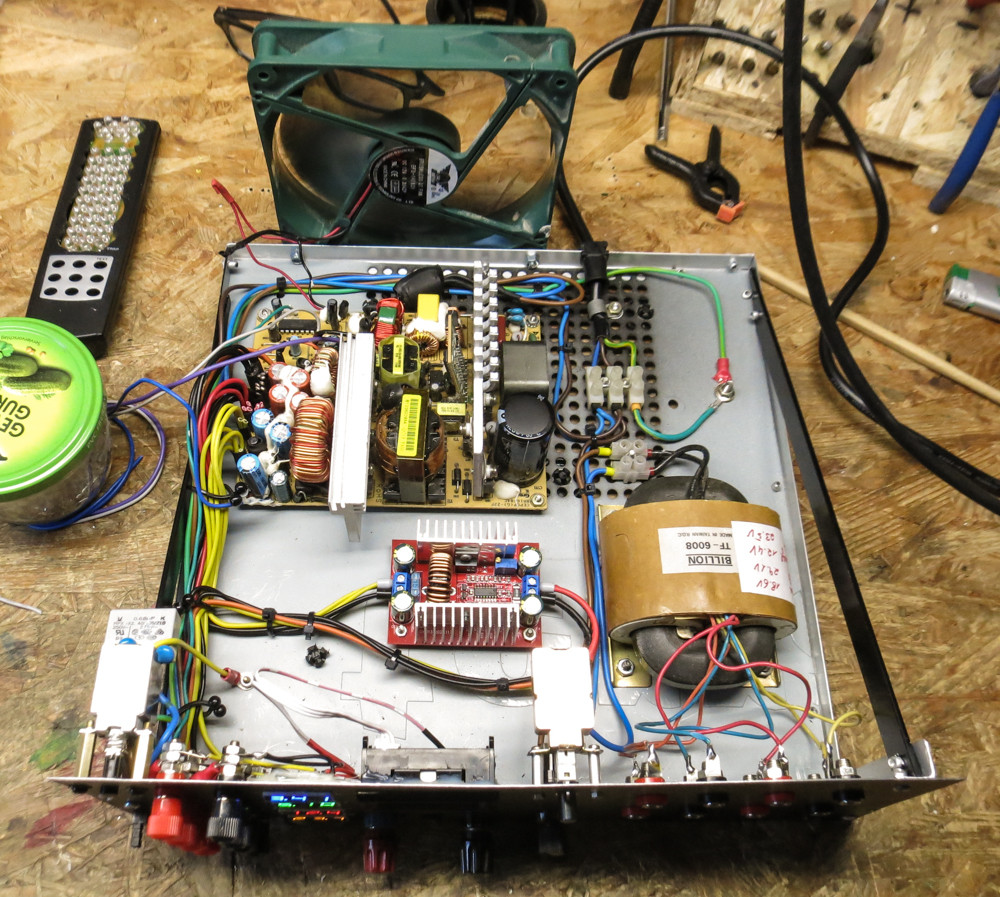

so sehen die inneren Werte aus... hinten links PC Netzteil was bis zu 650W leisten kann, das möchte ich aber nicht ausretzen...
Vorne Mitte DC - DC up Konverter von freundlichen Mann der aufgehenden Sonne und vorne rechts der Trafo aus dem Schlachtgerät...

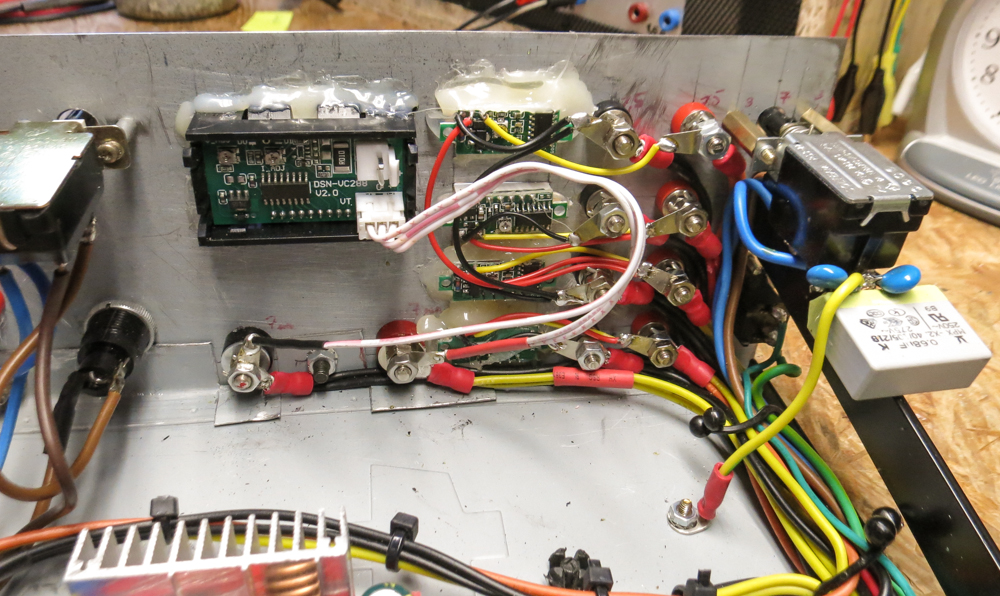

Die DC Spannungen habe ich direkt doppelt verkabelt, das auch bei etwas höheren Strömen alles fluffig ist...

Die Verkabelung sieht zwar etwas chaotisch aus, passt aber... bis jetzt läuft alles stabil, also ertmal nix zu meckern...
Das PC Netzteil habe ich zuerst gar nicht ans Laufen bekommen, weil ich nur die 230V geschaltet habe... dann ist mir eingefallen, das im PC die 230V dauerhaft anliegen und von vorne ja nur eine Impulsschaltung kommt, die das Netzteil startet... das wird mit der grünen Leitung gemacht, die gegen Masse geschaltet wird, damit läuft das Netzteil dann an... (zum glück gabs Farbkodierungen der Leitungen im Internetz)
Die Orange - Braune Leitung muss noch mit den 3,3V des Netzteils verbunden werden die wird anscheinend als Messleitung?  gebraucht...   das hatte mir auch das Internetz gesagt...

Soweit meine Feiertagsbastelei...
wenn jemand eine Bezugsquelle für digitale AC Spannungs-Anzeigen 0-50V hat würde ich mich freuen...

habt noch einen Musikreichen Sonntag
Gruß Jens

[Mosbach]

Und was machst Du damit?

[Musikliebhaber72]

Und was machst Du damit?

Ich habe in meiner Bastelbude ein paar Geräte die mit DC Spannung laufen und ein paar umgebaut das sie damit laufen... so dass ich sie per Festspannung betreiben kann... alles mit Bananas versehen so brauche ich nur umstöpseln und gut ist... keine lästigen 220v Kabel oder Kleintrafos mehr nötig...

und natürlich als Labornetzteil...

[philbluesky]

Ich muss erstmal beichten, dass CD-Player eigentlich überhaupt nicht mein Ziel ist und ich mich mit CD-Playern auch überhaupt nicht auskenne.
Leider habe ich keine Ahnung davon, wie man mit diesen Dingern reparaturtechnisch umgeht und noch weniger, was in diesen Dingern vor sich geht...

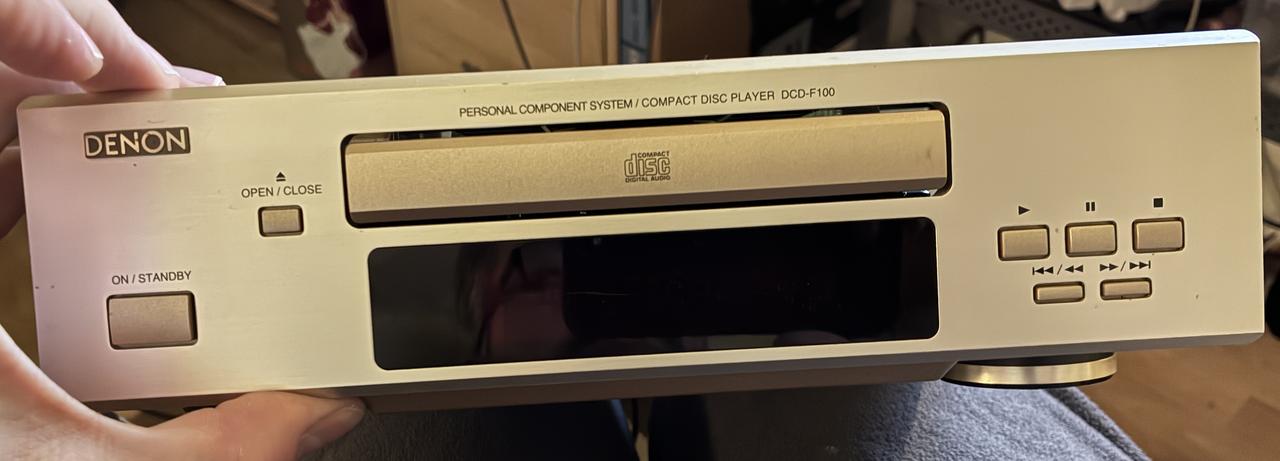

Trotzdem hab ich auf eine Anzeige in den Kleinanzeigen reagiert, mit welcher ein DCD-F100 als defekt verschenkt wurde, weil die Lade nicht mehr aufgeht, daher auch ungetestet. Erfahrungsgemäß ist da eigentlich nur der Riemen hin... wenn aber der Riemen hin ist, lief das Ding auch lange nicht mehr, also sind höchstwahrscheinlich auch Elkos defekt. Wenn Elkos defekt sind, sind vielleicht auch eventuelle Sicherungen, Dioden oder andere Bauteile defekt. Aber soweit wollte ich noch nicht denken.
Da nur etwa 15km entfernt, ging ich das Risiko ein und holte das C-Dings.

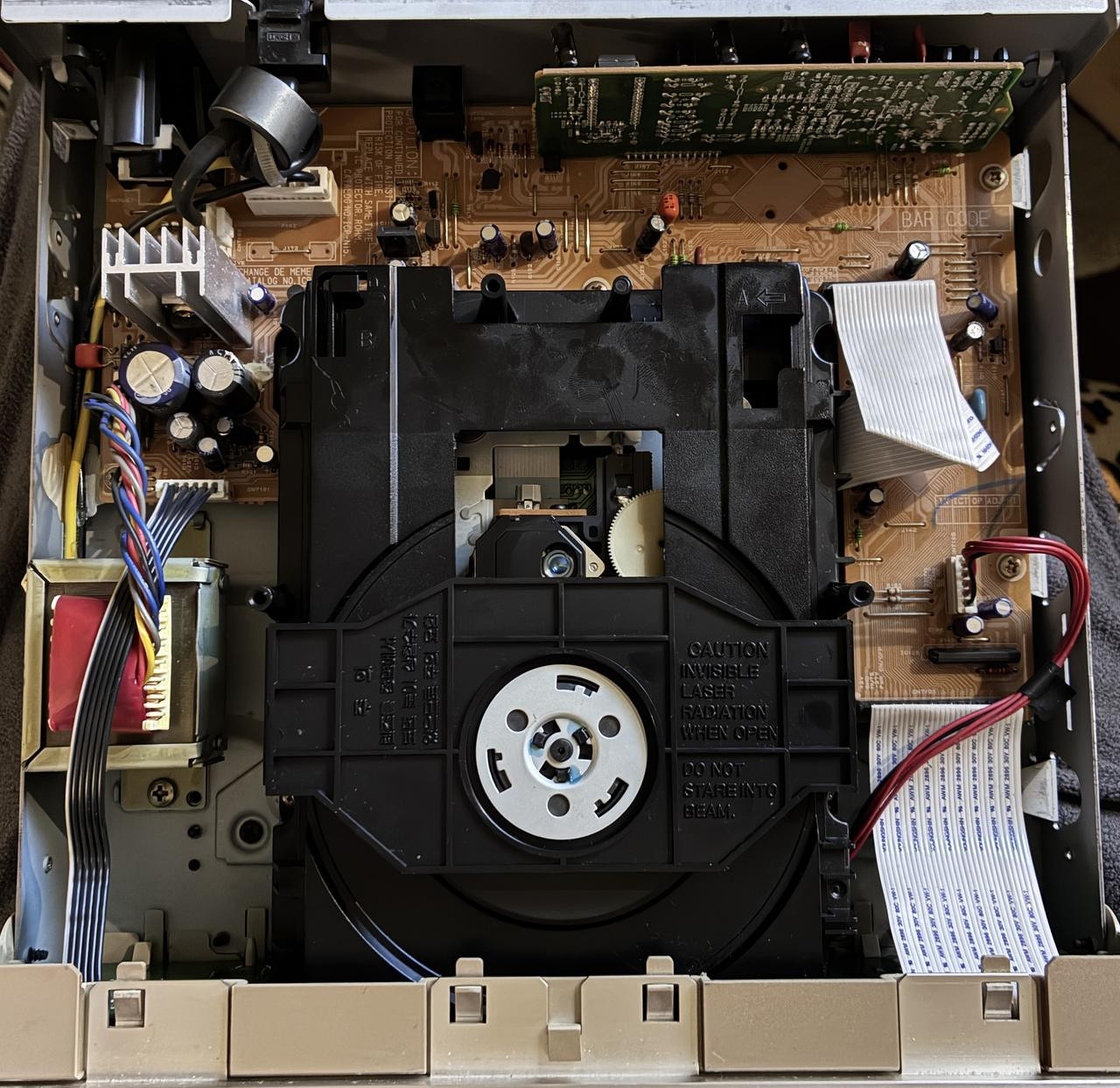

Wie schon erwartet war der Riemen fritte, wodurch Lade weder aus- noch einfuhr und den Ladevorgang auch nicht abschloss. Um hier etwas über den Zustand in Erfahrung zu bringen, habe mir mir einen provisorischen Gummiring gefrickelt, um zumindest den Ladevorgang zu prüfen. Dieser wurde dann auch erfolgreich abgeschlossen. Danach lief allerdings die CD nicht an, es verhielt sich so, als ob der Laser ausserhalb des Fokusses operiert. Hier hört so langsam aber mein Wissen über diese Geräte auf.
Allerdings weiß ich aus Erfahrung, dass oft schon der Fokus oder Servo des Lasers verharzt oder durch längere Standzeit einfach schwergängig werden kann. Auch der Lademechanismus kann da oft etwas haken, heißt für mich, ein wenig Bewegung in das ganze zu bringen, könnte schon so einiges an Fehlern wieder lösen. Also Zahnräder etwas gereinigt und wieder leicht gefettet und auch das Anlaufen der CD funktioniert wieder viel besser.

Trotzdem funktioniert der Fokus noch nicht so, wie er soll (gefühlsmäßig), Messungen kann ich mangels Kenntnis nicht vornehmen. Höchstens die Spannungen aus dem Netzteil kann ich messen. Bleibt mir nur noch die Fokuseinstellung am Laser, den man nachstellen kann, das war noch das einzige, was mir blieb... Langsames Nachstellen und immer wieder Probieren brachten dann auch das Ergebnis.

Mittlerweile spielte er auch schon eine komplette CD ab.
Korrekter Riemen und eine neue Laser-Laufwerk-Einheit ist schon bestellt, da recht günstig zu bekommen. (KSM213CCM)
Dann werde ich mir noch die Elkos vornehmen, mindestens die im Netzteil.
Und vor allem nehme ich mir das zum Anlass, mich mal etwas in die Technik der CD-Spieler einzulesen. Ich bin mir nicht sicher, ob man das so lassen kann, oder doch noch etwas mehr messen und einstellen sollte...

Trotzdem bin ich dem Ziel, ein weiteres Gerät vom Rechof zu retten, näher gekommen. Und er fängt an, mir zu gefallen. Vielleicht behalte ich ihn sogar... zumindest für ein paar CDs.
Gibt es noch was, was man prüfen sollte oder kritisch wäre?

[Norbsi]

Schönes Gerät!
Beim Einbau der Lasereinheit vorher das Gehäuse anfassen, Lasereinheiten sind empfindlich bei statischen Aufladungen.
Teilweise wird die Lasereinheit mit Lötbrücke geliefert, diese muss vor dem Verwenden entfernt werden!
Gruß
Norbert

[philbluesky]

Ja, richtig, danke, wusste ich. Trotzdem ist der Hinweis sinnvoll! Ich vergesse sowas gerne.

Netzteil werde ich mir auch noch vornehmen und gerade dort die Elkos prüfen und neu machen. Es scheint noch ein Sicherungs-Halbleiter vorhanden zu sein, der bei undichten Elkos die 5V-Versorgung kappt. Der soll mir nach Möglichkeit nicht hoch gehen.

Gibt es gute Seiten, die die Funktionsweise von CD-Playern erklären? (Abweichend von Google)

[Wenni]

Musikliebhaber72

Betr. Spannungsanzeige Wechselspannung:
Kannst Du die Wechselspannungen nicht gleichrichten (nur für die Anzeigen) und dann die Gleichspannungsanzeigen verwenden? (Ist nur so eine Idee...)

Gruß
Wenni

[Musikliebhaber72]

Musikliebhaber72

Betr. Spannungsanzeige Wechselspannung:
Kannst Du die Wechselspannungen nicht gleichrichten (nur für die Anzeigen) und dann die Gleichspannungsanzeigen verwenden? (Ist nur so eine Idee...)

Gruß
Wenni

Hm, könnte ich zumindest mal ausprobieren...
die Spannung müsste dann evtl. leicht angepasst werden, damit auch das richtige angezeigt wird aber da es Festspannungen sind ist das auf jeden Fall eine Idee die ich im Hinterkopf behalte...

Gruß Jens
