Bilder der aktuellen Basteleien

[sansui78]

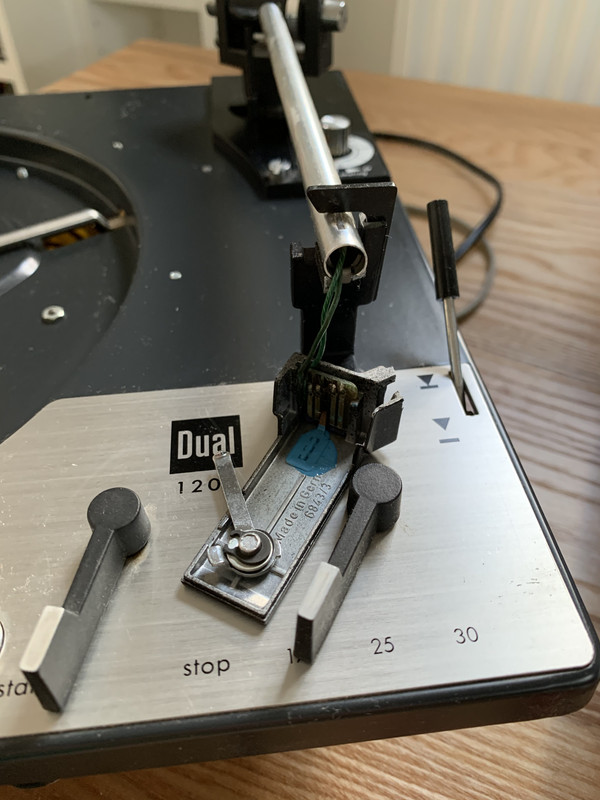

Eigentlich "nur" ein kleiner 1209, aber einer mit langer Geschichte. Das bislang letzte Kapitel heißt: Fußballspiel im Wohnzimmer". Headshellaufnahme gebrochen, zudem ein leichter Knick im hinteren Teil des Tonarms, mit anderen Worten Totalschaden. Einen anderen Tonarm transplantieren und dafür womöglich einen anderen 1209 schlachten macht da nur wenig Sinn.

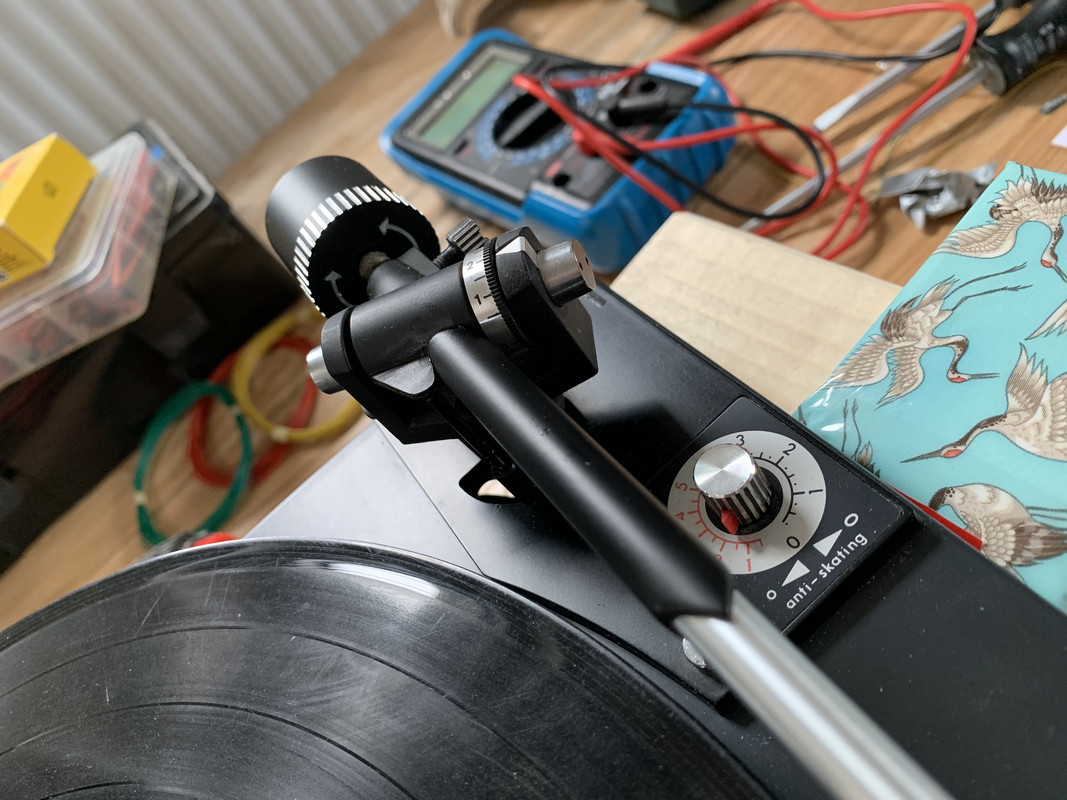

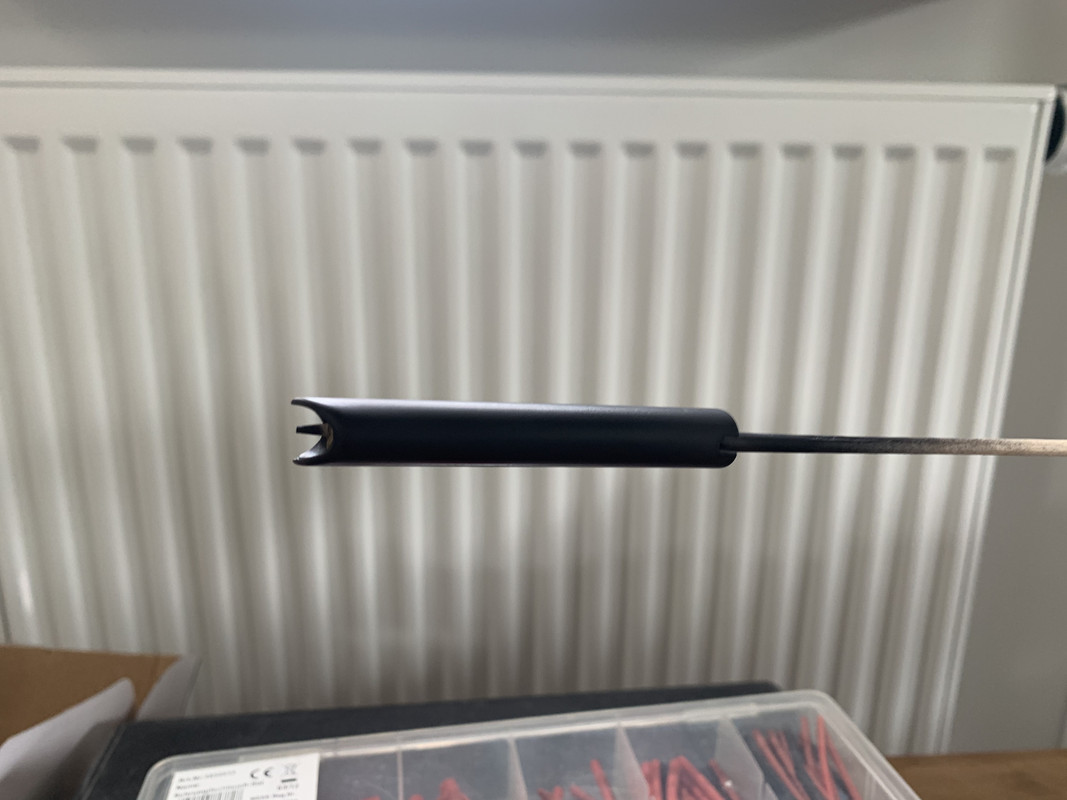

In der Krabbelkiste habe ich noch eine Tonkopfaufnahme eines unbekannten Duals gefunden. Das gerade Stück des originalen Tonarms wurde weiter verwendet, das fehlende Stück durch ein paar Zentimeter 10er Carbonrohr ersetzt. Mattschwarzer Karosserielack für den nahtlosen Übergang. Bei der Gelegenheit das Ganze neu mit Kabeln aus der Märklin-Schublade verkabelt und die Masseleitungen aufgetrennt. Zarge angeschliffen und gewachst, damit ist er wieder fit für die nächsten Jahre.

Spielt natürlich richtig erwachsen, der Kleine, mit Wumms und Bumms und Drive und Punch. Ist schließlich Reibradler. Heute Abend darf er noch ein paar Runden drehen, morgen geht er zurück zu den Schwiegereltern. Die rote N91 Hitrack bleibt, nackter sphärischer Stein, rockt wie Hölle. Muss ja nicht immer Ellipse sein.

[assiv8]

Hi Sansui,

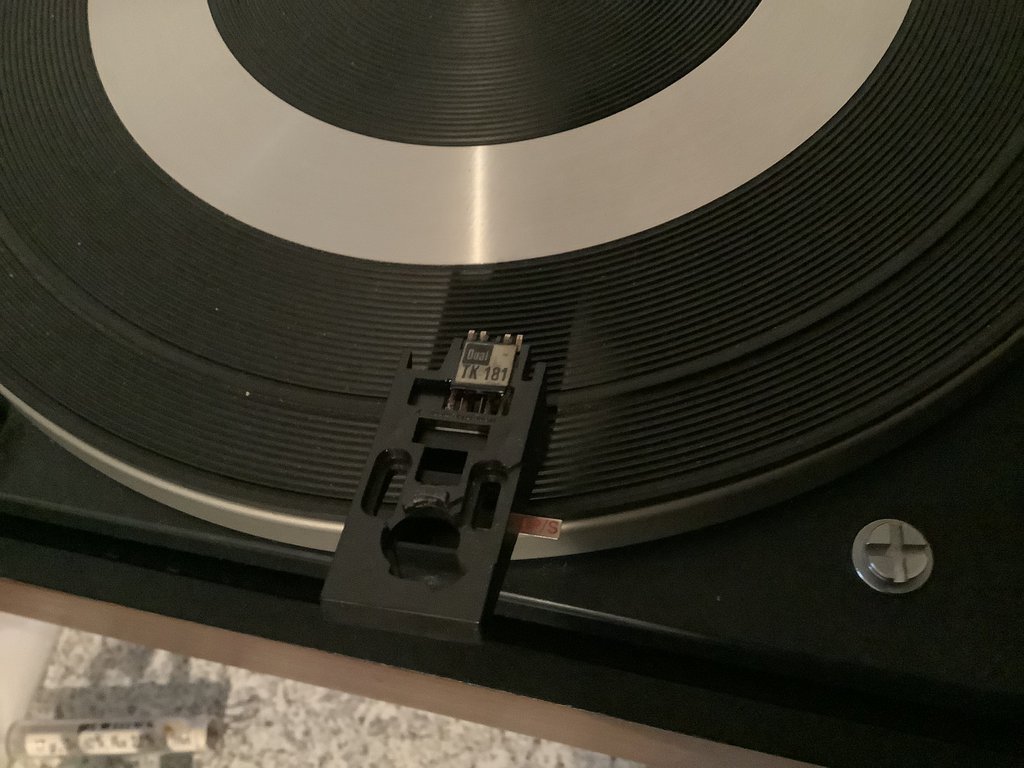

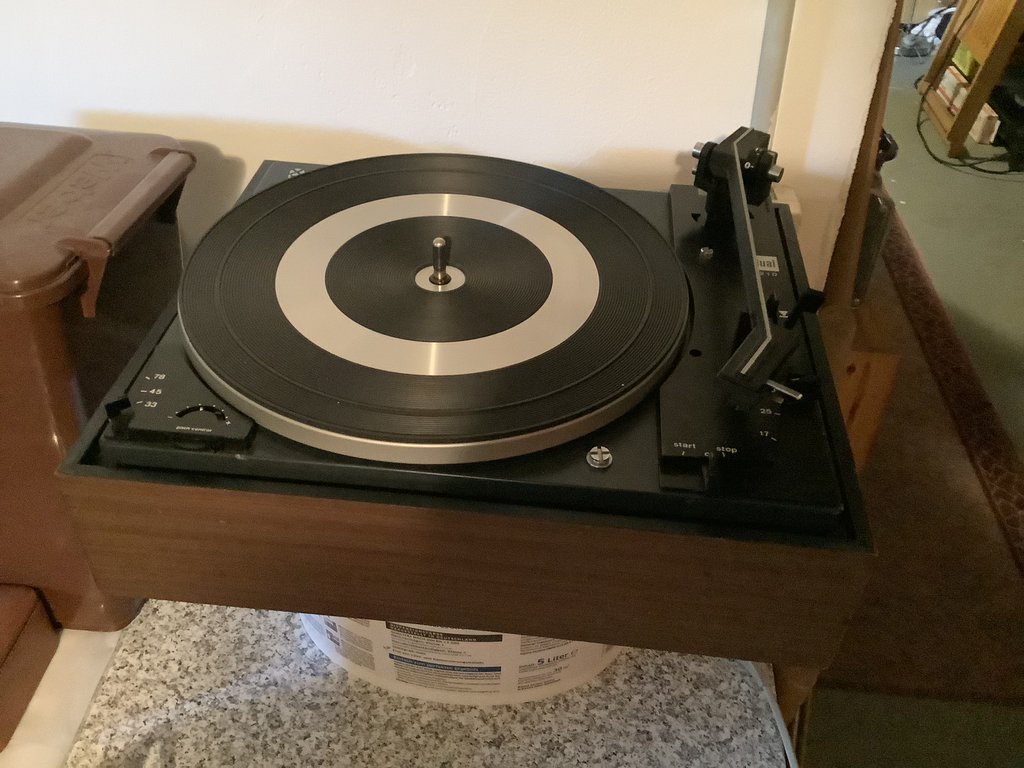

Ich habe noch einen Dual 1210 mit TK 181 der mir im Weg rumsteht.
Soweit ich sehen kann funktioniert er. Ihn zum E-Schrott geben tut mir dann doch weh.
Kannst du den eventuell brauchen (Teileträger )?
Ich möchte nichts für ihn haben, nur die Portokosten DHL .
Anbei ein paar Pics, wie er aussieht.

[sansui78]

Wow, sehr nett von Dir. Allerdings bin ich mit der OP durch und der Patient ist inzwischen wieder auf Station. Du hast Recht, zum Entsorgen viel zu schade, zudem Zarge und Haube ja noch in gutem Zustand sind. Aber ich hoffe, dass ich keine weiteren Ersatzteile mehr benötige.

Viele Grüße

[assiv8]

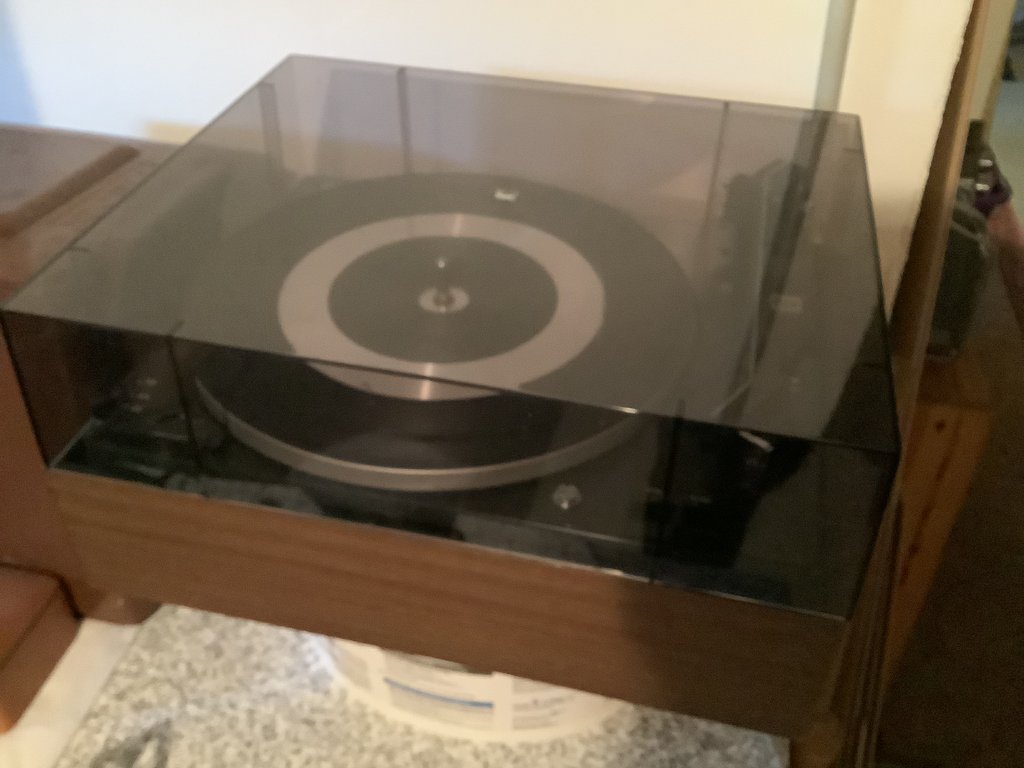

Ja, Haube und Zarge sind noch in gutem Zustand.
Deshalb fällt es mir ja schwer den kleinen Dual einfach zum Wertstoffhof zu tragen.
Ich werde ihn aber wohl nie benutzen, deshalb soll er gehen.
Wenn jemand anderes ihn haben möchte, sehr gerne melden.
Wie gesagt, nur Porto DHL.
Gruß,
Thomas

[sansui78]

Verschenk ihn doch gegen ne kleine Spende fürn gute mm Zweck im Bietebereich. Soll ja tatsächlich noch Menschen geben, die keinen Reibradler besitzen. Zwar unvorstellbar, aber...

[assiv8]

So, ist erledigt. Der Dual hat einen neuen Besitzer gefunden,
Gruß,
Thomas

[jim-ki]

Verschenk ihn doch gegen ne kleine Spende fürn gute mm Zweck im Bietebereich. Soll ja tatsächlich noch Menschen geben, die keinen Reibradler besitzen. Zwar unvorstellbar, aber...

*MELD*

[aspenD28]

Sooo...
Zum Thema Musik hatte ich schon länger ein Projekt auf der unchronologischen Bastel-Liste.
Diesmal aus dem Bereich "Ich baue mir aus Fimo eine Statue nach einem Konzertposter"


Und schon geht es los







Gruß Andreas

[havox]

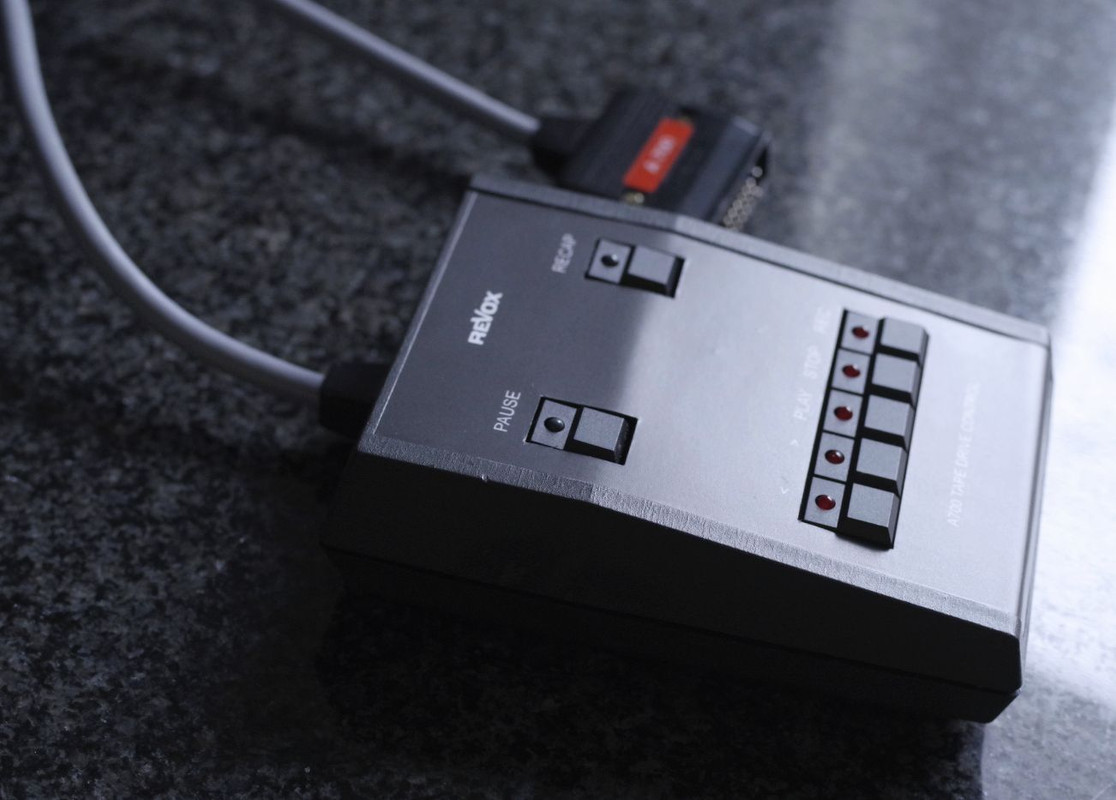

Ich war noch mal an der umgebauten A700-Fernbedienung  dran und habe das gedruckte Bedienfeld mit einer 0,5 mm Kunststoffplatte unterfüttert. Jetzt ist das auch im Streiflicht ansehnlich

Außerdem habe ich noch die untere Tastenreihe höher gelegt und die "nichtleuchtenden" LEDs der oberen Tasten "ausgegraut".

[winix]

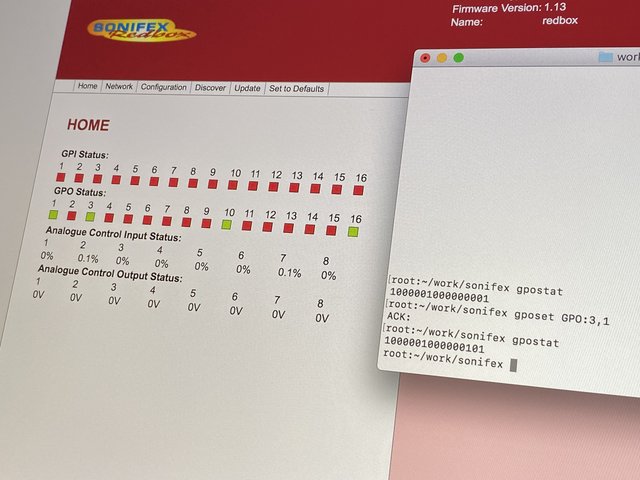

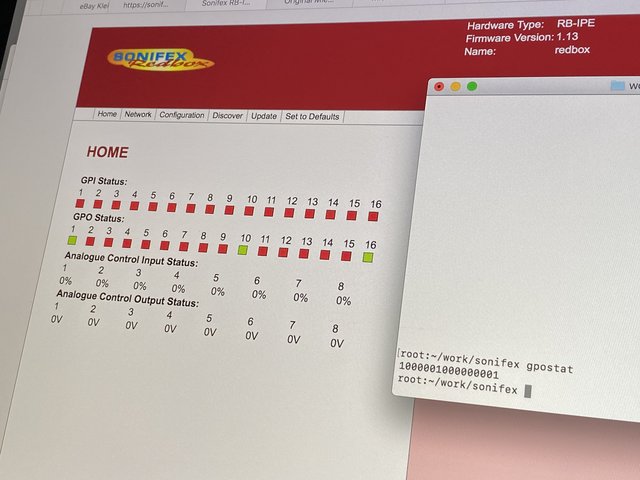

Hier läuft gerade auch eine FernbedienungsBastelei ...

[spocintosh]

Auweia...

[aspenD28]

Wochenend-Basteleien









Gruß Andreas

[stereosound]

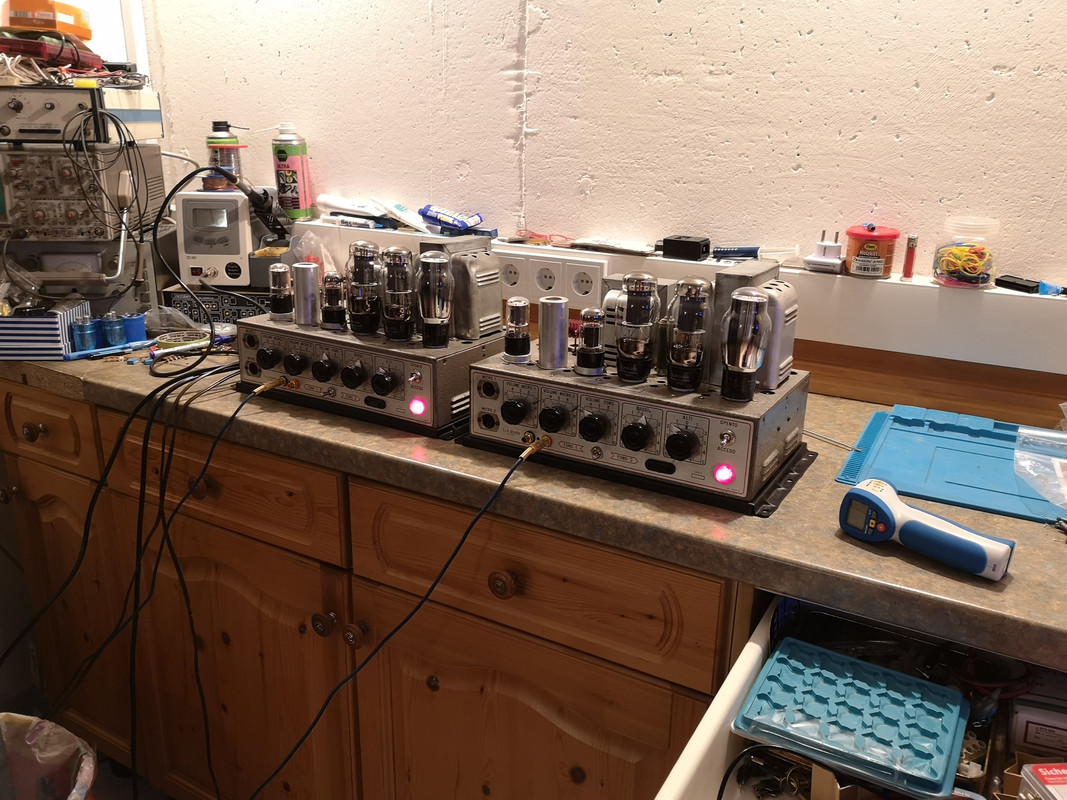

Heute wurden die Geloso G226A nach einem Jahr Stillstand auf dem Fußboden + Faulheit fertiggestellt - naja "fast", denn ein Netztrafo (der am linken Verstärker mit Delle...) hat wohl einen Windungsschluss und wird nach 1,5 Stunden unverhältnismäßig warm (30 Grad mehr als der im rechten Amp) leider auch sekundär komplett unbelastet schnell über 80 Grad...

Spannungen stimmen jedoch auf beiden Trafos, deshalb muss ich mich wohl damit erstmal abfinden bei zu starker Erwärmung abzuschalten. Original-Ersatz ist unmöglich aufzutreiben oder vielleicht neu wickeln lassen...nur wo? hmm



Sound ist jedoch astrein und an Verstärkung mangelt es auch nicht, der LS-Regler ist mit Vorsicht zu verwenden....

Empfehlen kann ich übrigens die TAD Mustard Kondensatoren, habe ich in der Klangregelung als Ersatz für die Teerbonbons eingesetzt (die waren zwar noch in der Toleranz) aber flogen trotzdem raus, der Klang gewann deutlich an Höhenanteil und das dumpfe topfige Klangbild war weg.

Und ja das Gerücht stimmt: die älteren Geloso-Modelle aus den 50ern sind klanglich den 70er-Geräten (wie dem G1/1040A z.B.) deutlich überlegen, weniger Sparzwang wohl, merkt man auch am Gewicht einer bringt ohne Probleme an die 30kg zusammen.

Gruß
Manuel

[Throatwobbler Mangrove]

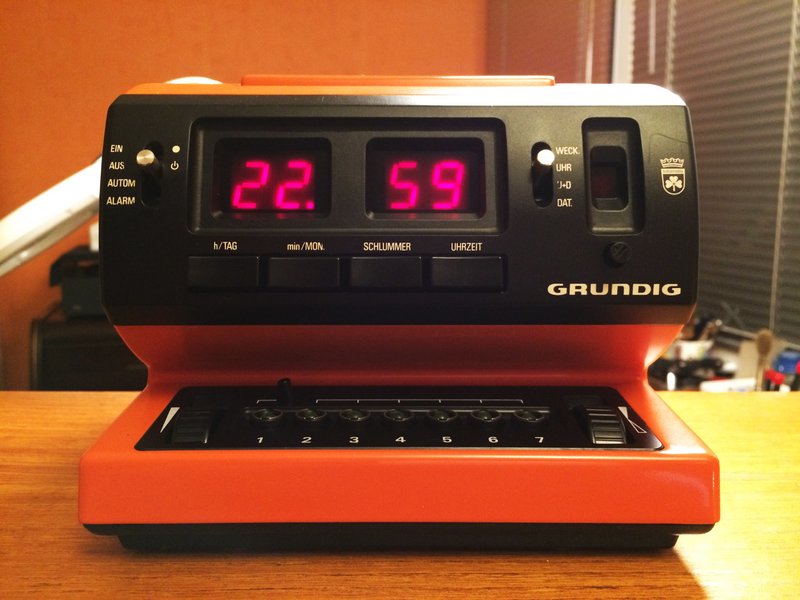

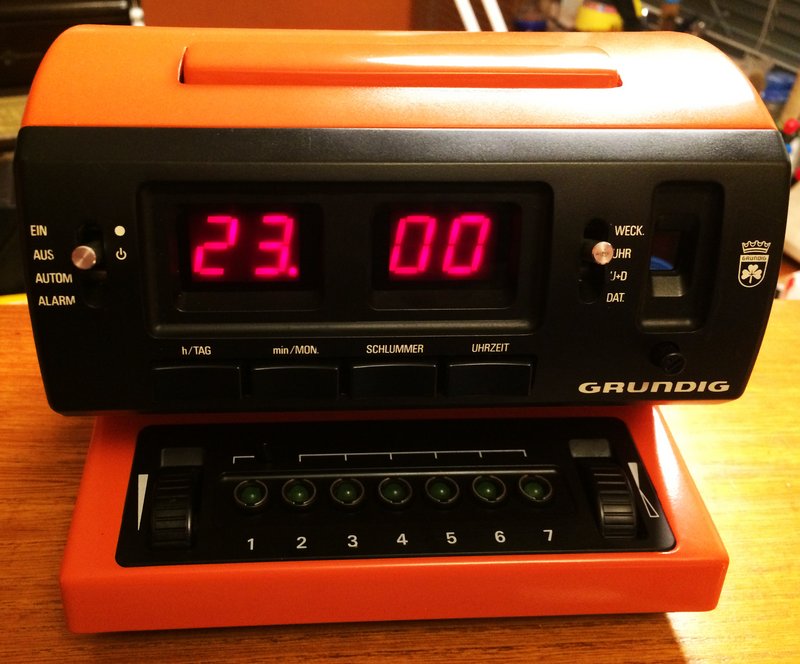

Gerade fertig geworden: Grundig Sonoclock 550a (1977/78)







Das Gerät habe ich in der Farbe RAL 2010 (Signalorange) neu lackiert, da sich der originale silberne Lack in einem schlechten Zustand befand und mir auch irgendwie nicht gefiel.
Durch den servicefreundlichen Innenaufbau (alle Module sind durch Stecker mit dem Mainboard verbunden) ließen sich Kontaktprobleme, kratzende Potentiometer und ein paar inkontinente Elkos schnell beheben, bzw. austauschen.
Nun sieht das Teil wieder manierlich aus und spielt zu meiner Freude auch wieder wie es soll!

Gruß
Björn

[frank_w]

Schick!

[havox]

Moin,

ich habe da mal ein bisschen Material eingekauft und ein Modell in Pappe gemacht:




Was das wird, dürfte spätestens nach einem Blick in den Bandmaschinen-Thread klar sein

[havox]

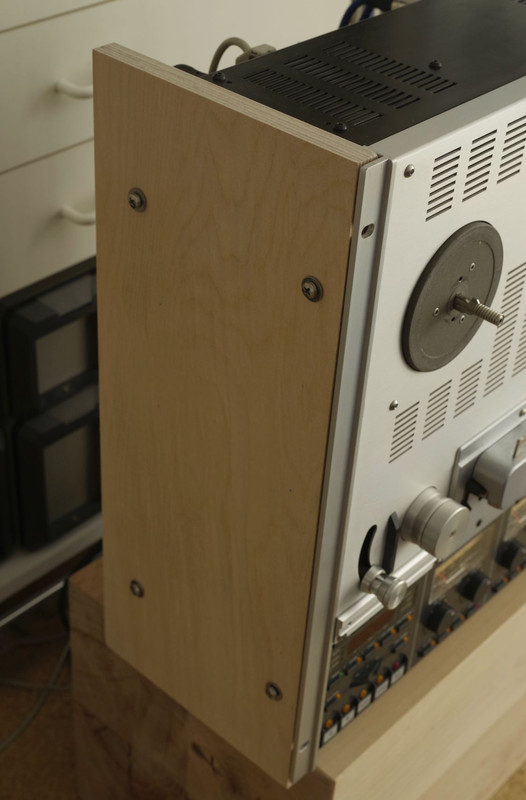

So, ein Schritt weiter - für mich ist bei sowas die größte Herausforderung, die Schraubenlöcher so genau zu positionieren und senkrecht zu bohren, dass die Schrauben dann glatt in die Gewinde reinlaufen. Also angezeichnet und nachgemessen und nochmal auf der Maschine gemessen und nochmal kontrolliert und dann gebohrt. Hat geklappt




Der Abstand zum Rackwinkel ist Absicht, und unten wird das Brett dann noch etwas gekürzt - die Zuschnitte über ebay gab es nur in 10 cm Schritten.

Jeweils eine der Oberfläche der Platten ist so gut von der Maserung her dass ich da wohl auf Furnier verzichten kann und ich dann nur die 4 schmalen Kanten zu furnieren brauche.

Fortsetzung folgt

[Frunobulax]

Haha da bin ich auch grosser Meister, Hans-Volker, hier gerade so viel abzuweichen, mit messen und fummeln, nachdenken und markieren, am Ende bohren, daß garantiert eine der Schrauben nicht ins Loch findet...

[Inquisition]

Kenn ich zu gut. Da wird x mal kontrolliert, gemessen, angezeichnet, ein Loch passt auf jedenfall um ein zwei mm nicht

[HiFi1991]

Dabei ist leider aufgefallen, daß ich mich vermessen hatte: Der Abstand der Löcher zum seitlichen Rand stimmte nicht ...

Egal, die Löcher noch um 2 mm vergrößert, dann passt es halt.

[sansui78]

Hallo Mathias,

das ist zwar kein Rauchglas, aber es lässt sich erahnen was er werden soll. B2301?

Lässt du es unbehandelt oder eloxierst/lackierst du das noch schwarz?

[peugeot.505]

Du musst nur auf den Link in Mathias' Bild klicken, dann siehst Du auch das Ergebnis….

[MacMax]

Kenn ich zu gut. Da wird x mal kontrolliert, gemessen, angezeichnet, ein Loch passt auf jedenfall um ein zwei mm nicht

Wenn man messen und anreißen beherrscht, kann es eigentlich nur noch an der Freihandmethode oder am falschen Werkzeug (Zentrierbohrer nehmen) liegen. Selbst mit vielen der im Heimbereich befindlichen Bohrstative mach man nur Oval Bohrungen.

[sansui78]

Du musst nur auf den Link in Mathias' Bild klicken, dann siehst Du auch das Ergebnis….

Danke für den Tip, leider wird mir kein Link dargestellt

[Jarvis]

Du musst nur auf den Link in Mathias' Bild klicken, dann siehst Du auch das Ergebnis….

Danke für den Tip, leider wird mir kein Link dargestellt

Er meint den grünen Pfeil, der zum ursprünglich Beitrag von Matthias führt.
