Bilder der aktuellen Basteleien
Reinigung Quellschalter Luxman L-405
Zitieren
Hier wurde schon einmal mit Reinigungsspray gearbeitet  Flenne
[Bild: CCC7-B267-9802-4-D70-B3-B4-A69330665-FF2.jpg]


[Bild: DC9-D2-A8-F-CDFE-4624-9-B94-915-B123-F769-D.jpg]


[Bild: 026-D83-CC-86-BB-4-F4-B-AE33-94-C867-B15607.jpg]

Gereinigt mit Kontakt WL und Autosol
[Bild: 890-F1-AB2-49-E7-453-E-83-E7-E65-E06-FF87-B2.jpg]

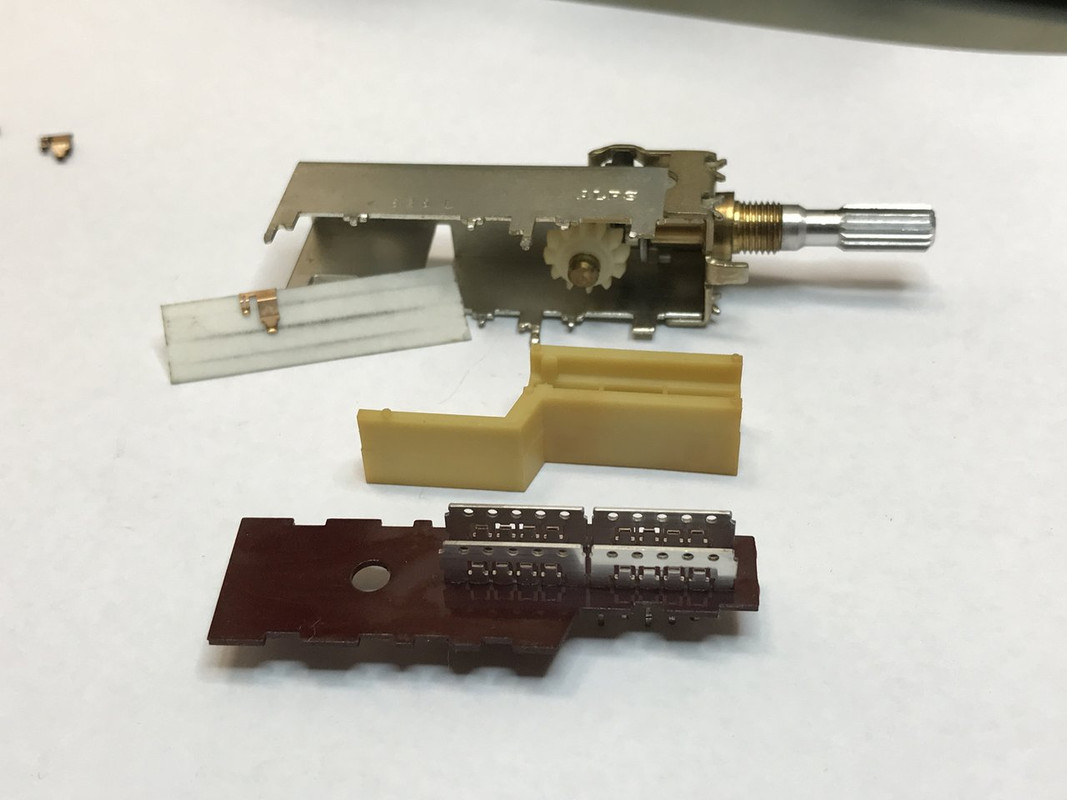

Kontaktfedern gereinigt
[Bild: CB05-AB80-C6-E6-4-EB6-85-BF-E174-B15-D54-B9.jpg]

Neu versiegelt mit Elektrolube
[Bild: 9-D3-B83-E1-4-D63-4-A4-E-BE2-E-B6-E575-BD6108.jpg]

Platine gereinigt und Quellschalter neu eingelötet
[Bild: 40-AAF43-B-9-FCA-417-A-9591-F2581-E10-BC66.jpg]
[-] 14 Mitglieder sagen Danke an Daywalker für diesen Beitrag:
  • HiFi1991, dg2dbm, Tom, Helmi, MiDeg, havox, Forza SGE, Eidgenosse, HVfanatic, Fürchtenix, lustigerlurch, Rock, Futurematic, mischel
Zitieren
Luxman L-405 /  Reinigung „Lampenkasten“, Birnen Statusanzeige erneuert


[Bild: 1175-A121-18-CA-493-F-81-DD-91328-E1027-BA.jpg]


[Bild: 8-F4345-CB-DEC2-4-A30-A529-8-FE1-A340-CF2-E.jpg]


[Bild: 4-A481-B8-F-C385-4415-B1-D0-BFB649-E353-CD.jpg]


Alles wieder sauber

Nur Quellschalter, Tastenknöpfe und Lampenkasten gereinigt  Denker


[Bild: 3800808-B-AC12-4-F62-9-E37-2-EAFB9995-A1-A.jpg]
[-] 14 Mitglieder sagen Danke an Daywalker für diesen Beitrag:
  • xs500, ted_am_see, HiFi1991, dg2dbm, stephan1892, Tom, MiDeg, El Tinnitus, havox, Forza SGE, HVfanatic, Fürchtenix, Rock, eric67er
Zitieren

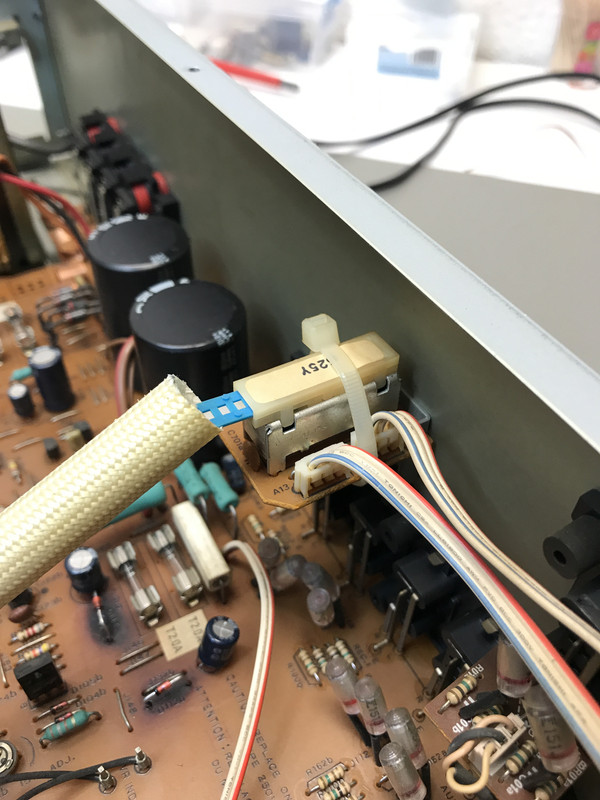

1. Luxman L-405 / Phono Umschalter für MM / MC überholt

2. Laustärkepoti und Balancepoti gereinigt


[Bild: 22767-C55-EF05-4-D78-B20-B-C897-BC0248-E4.jpg]


[Bild: 33-A8036-A-B0-A7-4231-A82-B-A91476-F82033.jpg]



[Bild: BE13-A00-F-8-E35-4-E14-9-EAD-1-FC4358-D3-CFF.jpg]


Mit Kontakt WL und Autosol gereinigt, Kontaktfedern mit Kontaktreinigungsstreifen gesäubert
[Bild: 1-F3760-BB-F53-F-497-D-BE07-CE554-E7473-D3.jpg]




[Bild: 48-B972-DD-6-DAA-4-ADC-9-F8-E-12-BD459956-B2.jpg]

[Bild: 191012-A3-883-C-407-D-A18-A-93869-C1-E8-F03.jpg]


2-3min in Kontakt 60 vorreinigen
[Bild: E22-AB8-A7-425-B-42-C4-BA61-D8-A78-B498764.jpg]

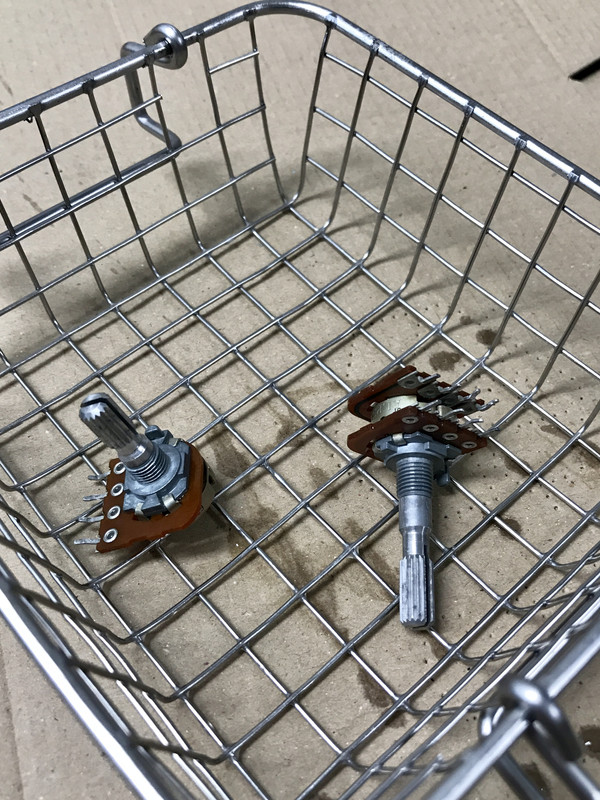

Danach für 20min bei 50° ins Ultraschallbad
[Bild: 96-F18698-7-A1-B-4-B59-BB8-A-5319-C879-CD1-F.jpg]


Mit Kontakt 61 wird konserviert
[Bild: 365-EBF12-57-CE-4-DF5-A675-22-F92231-B4-DB.jpg]


Fertig !


Danach wieder alles zusammengebaut und entspannt Musik hören  Thumbsup


[Bild: 4832113-F-F261-465-B-9750-C52138559-DDC.jpg]


Drinks
[-] 16 Mitglieder sagen Danke an Daywalker für diesen Beitrag:
  • stephan1892, MiDeg, HVfanatic, Tom, onkyo, HiFi1991, Sony-Freak-Kaarst, Fürchtenix, xs500, lustigerlurch, Rock, Futurematic, 1210er, havox, eric67er, Telefunker
Zitieren
Hallo,
sind die Holzrückwände Eigenbau oder gibt es die zu kaufen und wonach müsste ich suchen?

Viele Grüße Bastian Git
Zitieren
brauchst nicht suchen nur klicken!
muss los, der Roller schreit.
[-] 3 Mitglieder sagen Danke an Apache für diesen Beitrag:
  • HiFi1991, Fürchtenix, onkyo
Zitieren
Genau, alles von Hofa Akustik  Drinks
[-] 1 Mitglied sagt Danke an Daywalker für diesen Beitrag:
  • onkyo
Zitieren
https://1e9.community/t/selbst-apple-len...obal-de-DE

“Any unbiased and reasonable person would find laughable Justice Alito’s ‘the dog ate my homework, and I didn’t even know I had homework’ defense,”
[-] 2 Mitglieder sagen Danke an Frunobulax für diesen Beitrag:
  • Tom, havox
Zitieren
Ein Lichtblick Smile Genau deswegen bin ich auf Neuerscheinungen (auch von Apple) in 2022-23 gespannt.
Ist das Hauptproblem der Menschheit, dass wir ein imperialistisches Gen haben?
Die Sonne scheint immer©
^ischreschminimiuf, isch... ^
Zitieren
Vorgestern mal was in den KA gesehen, was mich auf die Idee brachte, meinen 2m Transceiver mal in Betrieb zu nehmen, der seit x Jahrenm im Keller "sich die Beine in den Bauch steht". Pleasantry  Also stromlos zustaubt.

Gestern dann mal hoch geholt und ans Netzteil mit ner Laborstrippe als Antenne und dem Peiker Speaker eingeschaltet.
[Bild: 1k-DSC03466.jpg]
alles soweit i.O. wenig Empfang mangels richtiger Antenne.... und weil 2m wohl eher out ist.. Man Pleasantry  ist wohl für den "Lokalfunk" auf 70cm umgezogen.

Was aber auffiel, der Abstimmknopf funktionierte zwar, aber die Achse schien lose zu sein.

Heute also mal Deckel oben ab und die Front vorne los.
[Bild: 1k-DSC03468.jpg]

due große Mutter war komplett lose.
fest geschraubt ..... dann stellte sich raus, dass die Achse fest saß, und ich gestern die Gewindehülse Pleasantry mit gedreht hatte,
[Bild: 1k-DSC03469.jpg]
also gereiningt und dann stellt sich auch noch raus, dass die Rasterung fehlte..
Aber etwas im Gerät "rumflog".
Vorsichtig schütteln, und dann fiel die kleine Rasterkugel raus.... Sad2  Glück gehabt, dass ich sie nach 3 min. wiederfand. Floet

darum die Front weiter auseinander genommen
[Bild: 1k-DSC03467.jpg]

und mit einem leicht magnetischen Schraubendreher die Kugel in ihr Lager links vom Kunststoffrasterrad plaziert.
[Bild: DSC03467a.jpg]
da wo es hellgrün leuchtet....  sieht man nicht, hat aber geklappt.. Dance3

Vor dem Zusammenbau ein Bild unter den unteren Deckel:
[Bild: 1k-DSC03470.jpg]
etwas mehr drin als in einem normalen Tuner, ist aber auch ein Sender dabei, darum Transceiver, mit Senden & Empfangen.

und nun lauschen wir mal
[Bild: 1k-DSC03471.jpg]

ist eine Relaisfrequenz, sehr schwaches Signal....  sonst die Abstimmung wieder tippi toppi, endlos drehbar und mit rastern.. Thumbsup

die 2m Antenne auf dem Dachboden ist noch zum früheren Bastelkeller verkabelt.. ob ich das Koaxkabel mal hier ins Homeoffice ziehe? 1-2 Stunden Aufwand.. Leerrohr ist da, aber da früher Kinderzimmer halt ein 75 Ohm TV Kabel drin.
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
[-] 9 Mitglieder sagen Danke an nice2hear für diesen Beitrag:
  • Fürchtenix, dg2dbm, onkyo, Daywalker, HiFi1991, peugeot.505, Rock, mischel, havox
Zitieren
[Bild: dpnkQHol.jpg]
Bei mir ist der Bau eines Paares JBL 4344 Clone gestartet und zwar komplett passiv mit durchgehend 16Ohm Chassis.
Das erfordert etwas aufwändigere Passiv-Weichen. Zur Vervollständigung fehlt noch ein Paar Auto-Trafos von Jagusch.
[-] 9 Mitglieder sagen Danke an speakermaker für diesen Beitrag:
  • Tom, xs500, HiFi1991, nice2hear, Fürchtenix, Caspar67, havox, Daywalker, hal-9.000
Zitieren
Frohes neues Jahr !

Da gestern die Sicherung im Treppenhaus durchging, habe ich rasch ein Positionslicht konstruiert, da die dritte Batterie der Taschenlampe ausgelaufen war.

[Bild: GW5prhOl.jpg]
[-] 12 Mitglieder sagen Danke an Florida Boy für diesen Beitrag:
  • nice2hear, Tom, 1210er, Fürchtenix, peugeot.505, HiFi1991, spocintosh, Caspar67, havox, xs500, Daywalker, tom68
Zitieren
Dieses Geschlampe


[Bild: einzelteile.jpg]

habe ich jetzt endlich mal in ein Gehäuse gepackt  Thumbsup


[Bild: Geh-use-neu.jpg]

Das Ganze ist eine Art "Heimautomation" mit einem Raspi und Pilight. Damit kann ich meine 433 MHz-Funksteckdosen schalten und zwar auch vom iPhone und dem Tablet aus (über WLAN).  Den Schaltern habe ich im Web-Frontend aussagekräftige Namen gegeben (da wäre auch mal ein update angesagt...). Die üblichen Handsender kann ich aber trotzdem noch parallel verwenden und tue das auch.

Außer dem 433 MHz Sender und Empfänger hängen am Raspi noch Sensoren für Temperatur, Luftfeuchte und Luftdruck.

Das Display hat einen Touchscreen, der sich am besten mit dem kleinen Stift bedienen lässt. Für den Stift montiere ich dann noch einen Halter auf die Freifläche links vom Bildschirm. Die Rückwand vom Gehäuse fehlt auch noch  Floet

Die Bedienoberfläche ist auf zwei Abschnitte aufgeteilt:


[Bild: Screen-1.jpg]


[Bild: Screen-2.jpg]

So ist das alles platzsparender und optisch deutlich ansprechender organisiert  Dance3


[Bild: ansicht-2.jpg]

Am meisten nutze ich das iPhone zum Schalten, an der "Zentrale" brauche ich den Bildschirm hauptsächlich um den Raspi neu starten zu können, wenn er mal das WLAN verloren hat  Denker
Viele Grüße aus Kiel,
Hans-Volker

Es gibt viel zu tun, fangt schon mal an!
[-] 15 Mitglieder sagen Danke an havox für diesen Beitrag:
  • Fürchtenix, proso, sankenpi, Mosbach, Tom, xs500, MiDeg, Accu-Fan, Daywalker, lustigerlurch, HiFi1991, Gorm, Caspar67, gasmann, Geruchsneutral
Zitieren
Neugierig frag:

Ist das (Display+Platine+Knöpfe) ein Komplettset?
Oder Teile aus einer (Touchmonitor-)Schlachtung?
Zitieren
Das ist ein Set, gab es bei Pollin, ich glaube, aktuell gibt es solche Sets dort auch noch. Display, Platine, USB- Interface, Knöpfe.
Viele Grüße aus Kiel,
Hans-Volker

Es gibt viel zu tun, fangt schon mal an!
[-] 3 Mitglieder sagen Danke an havox für diesen Beitrag:
  • Fürchtenix, Daywalker, HiFi1991
Zitieren

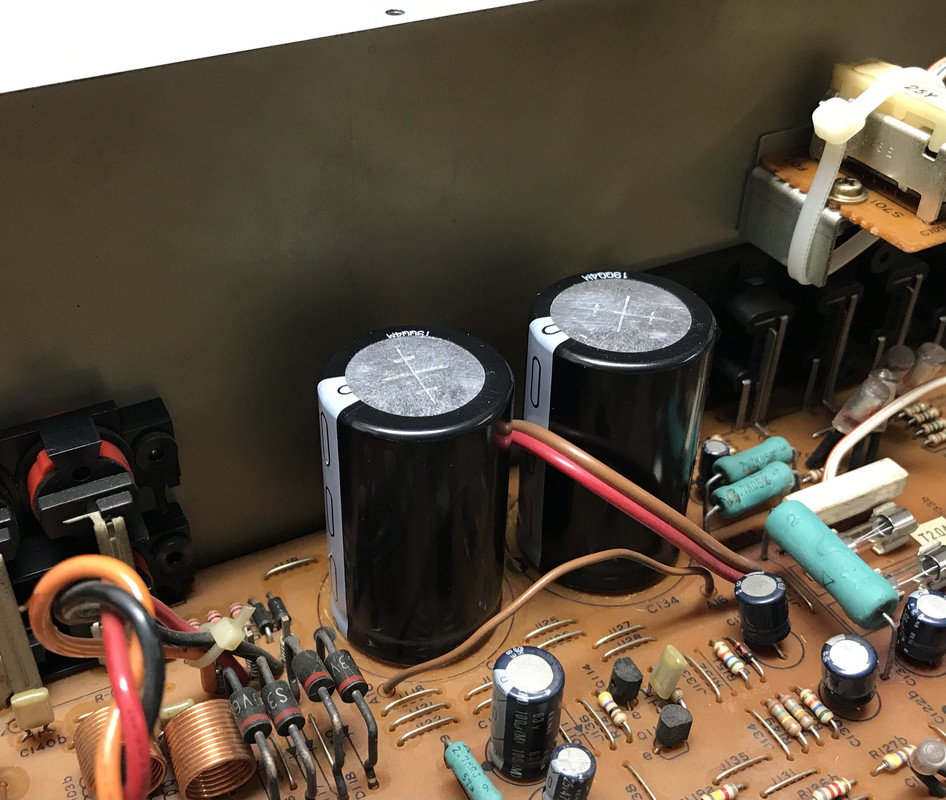

Luxman L-405 / Netzteilkondensatoren ern.



[Bild: 2-BD245-F4-9-EE6-4045-9-AC7-780-F5-F72-B86-F.jpg]


Mit 50 Volt ist bereits die Spannungsgrenze erreicht
[Bild: 8-EED537-B-8782-4-A03-8-BD5-153-B518-F4172.jpg]



[Bild: C12-CA834-633-C-4-DEB-A911-2-E12-EFD7-CFD1.jpg]



[Bild: D49-DA3-E6-C133-41-B8-9-AD0-6-DA43-B554503.jpg]


Die Maße und die Kapazität der neuen Kondensatoren entsprechen den alten Elna´s - nur jetzt mit 63 Volt !
[Bild: 03168-C49-E594-465-B-A2-E9-545-EBAB41-B2-D.jpg]



Vom ESR gut, aber rund -30% vom Sollwert
[Bild: C1-C851-C0-9382-4796-BF77-4415-DC10-BD0-B.jpg]
[-] 5 Mitglieder sagen Danke an Daywalker für diesen Beitrag:
  • Tom, HiFi1991, Fürchtenix, speakermaker, havox
Zitieren
Lustiges Taster aussuchen.

[Bild: CUGdmccl.jpg]

Die Taster des Tapedeck sind hoffnungslos und unrettbar korrodiert. Somit muss Ersatz her. NJR oder Omron oder ALPS oder RAFI oder TE ...?

(Die Wahl ist bereits getroffen!)
[-] 2 Mitglieder sagen Danke an Stefan . für diesen Beitrag:
  • Fürchtenix, havox
Zitieren
Omron  Drinks
Zitieren
Genau, der Omron B3W-4005S ist es geworden. (unten links). Nicht zu weich, nicht zu flapsig, präzise.

Der Omron B3F-4005 (unten rechts) ist auch OK aber hellklickiger (<- ??) und entspricht fast dem original verbauten Alpine SKHCBFA010 (links mitte) allerdings ist der Rand recht hoch und manche Tastenkappen könnten da anstoßen.

Der TE FSM100 (oben links) ist unbrauchbar da der Knopf auf einer Ebene mit dem Rand ist und nicht betätigt werden kann. Und er ist fies billig wabbelig.
Der TE 1571220-1 oben rechts ist gut brauchbar; allerdings etwas zu leicht zu betätigen, dadurch wirkt der Druckpunkt unpräzise.
Zuletzt der 'gute Deutsche' RAFI Racon12 (mitte rechts), der eigentlich das optimale und präziseste Gefühl vermittelt, ABER die Höhe von 4,95mm gegenüber den 4,3mm macht ihn nicht zum optimalen Ersatz. Zudem ist die Betätigungskraft recht hoch. Klingt aber gut. Deutsch halt, wenn man sagen kann dass deutsch anders klingt als japanisch.
[-] 2 Mitglieder sagen Danke an Stefan . für diesen Beitrag:
  • Fürchtenix, havox
Zitieren
Geil nerdig...find ich super. Danke für die Beschreibungen.
If you don’t believe it or don’t get it, I don’t have the time to try to convince you, sorry.
[-] 1 Mitglied sagt Danke an spocintosh für diesen Beitrag:
  • Stefan .
Zitieren
[Bild: BA2KSTbl.jpg]
So eine Seite ist fertig ,Weiche für JBL 4344. Nichts für Kompakt LS, das untere Brettchen ist 46cm breit.
[-] 10 Mitglieder sagen Danke an speakermaker für diesen Beitrag:
  • xs500, HVfanatic, Daywalker, onkyo, HiFi1991, havox, assiv8, hal-9.000, Tom, Fürchtenix
Zitieren
ok, ein Speaker beschäftigt mich auch gerade.
[Bild: 1k-DSC03476.jpg]

im Rahmen von NAchhaltigkeit (also Vermeidung von Elektroschrott) will ich ein All-BAnd-Radio wieder nutzbar machen.

Ist ein RadioShack Ding aus den Staaten, was mir mal als Speaker-Present auf einer Konferenz zur Einführung von Win 2000 bei einem
großen intl. Unternhemen mit Headquarter in MUC, damals in Redmond, Washington State"überraschungsmässig auf dem Hotelbett liegend" geschenkt wurde.

Hat einen Standschaden (x jahre im Keller gestanden) beim Klang, über KH lüpt prima, also Lautsprecher hin, leise, verzerrt,....
die olle Blaupunkt Kugel hat es bewiesen, Sound da in Ordnung.

Mal sehen, wo ich son Teil auftreibe, im LAger hab ich da nix.

[Bild: 1k-DSC03478.jpg]

hat 76mm DM, max. 77 passen noch in den Frontdeckel.

Denker
"We learned more from a three minute record than we ever learned in school" , Bruce Springsteen in "No surrender" played als Song 2 im Mai 2013 in Hannover Dance3 Dance3
[-] 3 Mitglieder sagen Danke an nice2hear für diesen Beitrag:
  • havox, HiFi1991, Fürchtenix
Zitieren
Das ist ein Sangean ats-909. Ein recht brauchbarer Empfänger. Der Lautsprecher hat bei mir auch bald aufgegeben. In China habe ich dann irgendeinen 3-Zoll Breitbänder bestellt, der erste kam flachgequetscht hier an, der zweite passte dann
Viele Grüße
Lukas
[-] 1 Mitglied sagt Danke an lukas für diesen Beitrag:
  • nice2hear
Zitieren
(29.12.2021, 20:31)Daywalker schrieb: 2. Laustärkepoti und Balancepoti gereinigt

Danach für 20min bei 50° ins Ultraschallbad
Kurze Zwischenfrage: Nimmst Du da nur destilliertes Wasser oder hast Du eine spezielle Reinigungslösung?
Zitieren
Brauchte auf die schnelle ne neue Dummyload.  Da jede Menge Krimskrams zuhause rum liegt, schnell aus vorhandenem eine zusammen geklopft.

2x4 Ohm und 2x8 Ohm oder 1x 2 bzw 16 Ohm. 200Watt.  Beschriftung kommt noch.


[Bild: 20220107-002806.jpg]



[Bild: 20220107-135234.jpg]
[-] 7 Mitglieder sagen Danke an Inquisition für diesen Beitrag:
  • Tom, stephan1892, dg2dbm, HiFi1991, spocintosh, Fürchtenix, Daywalker
Zitieren
